Интересные и необычные ЭВП

"Прейскурант оптовых цен на электровакуумные приборы" за 1951 год.
https://yadi.sk/i/IvdJb_Ofj36Fx
(c)ДедФеном
c дружественного форума.

Там не только цены...



25П1С стояла в первом приемнике "Рекорд" 1945г.выпуска.



Сегодняшний пост будет посвящен детищам сумрачного тевтонского гения.

Осциллографическая ЭЛТ DG10-18:

Изготовлена немецкой (ФРГ) фирмой Telefunken. Год изготовления неизвестен, думаю, это вторая половина 1960-х … 1980-е года.

А теперь я предамся воспоминаниям. Чуть больше года назад я постил замечательную старинную ЭЛТ – LB8, производства еще того Telefunken, который в Третьем рейхе существовал. На трубке куча веселых клейм…. Да что я говорю, проще процитировать!
Осциллографическая ЭЛТ LB8:

ЭЛТ обладает очень интересной внешней компоновкой. Для ускорения замены трубы она оборудована обечайкой с рукояткой, облегчающей ее изъятие из изделия. В обечайке закреплено дополнительное защитное стекло. Трубка в обечайку вклеена, а вот стекло прижато заметной на врезке латунной гайкой. Некоторые подробности по трубке есть на известно сайте www.radiomuseum.org.
Выпущена ЭЛТ на 42 неделе (середина октября) 1944 года. На трубке есть клейма «Wehrmacht» и «B.A.L.» (Bauaufsicht der Luftwaffe). Расшифровывается эта комбинация примерно так: Wehrmacht - это типа нашей "военной приемки", B.A.L. - это дополнительная приемка Люфтваффе с личным номером "ихнего" "военпреда".
Трубка получает почетное звание «Самый древний трубЪ в моей коллекции».

Так вот, мне в руки попала ее товарка, ЭЛТ LB2:

Год производства трубки неизвестен, хотя с уверенностью можно утверждать что сделана она в конце 1940-х … начале 1950-х годов. Изготовитель тоже Telefunken, либо Рейх, либо Западная оккупационная зона Германии. Клейм с датой, увы, нет никаких.
Трубка очень интересная. Начну с того, что применялась она сугубо в военной технике, а именно в радиолокационных станциях. На том же сайте www.radiomuseum.org это прямо указано. Но это мелочи, военными трубами нас не удивишь.
Самое интересное кроется в конструкции трубки, и для того чтобы хорошо рассказать про эту особенность, необходимо вспомнить пост уважаемого Клапауция с рассказом о загадочной трубе 4ЛМ1Н. Помнится, его поверг в недоумение тот факт, что трубка, имеющая отклоняющие пластины, носит обозначение ЛМ, указывающее на магнитное отклонение. А все объясняется просто: у трубки только один комплект электростатических пластин, вернее, конусов. Эти конуса отклоняют луч в направлении от центра экрана к его периферии (либо наоборот, в зависимости от полярности). В чем же подвох?
Подвох вот он. Второе отклонение, я бы даже сказал – развертка, осуществляется двумя магнитными катушками, на которые подаются сдвинутые на 90 градусов по фазе синусоидальные напряжения. Как вариант, развертка может осуществляться катушкой с постоянным током, причем сама катушка вращается вокруг горловины трубки синфазно с вращением антенны локатора. То есть, аналогичная трубка с полностью электростатическим отклонением будет иметь три комплекта отклоняющих пластин: X, Y, и R. Как пример, я могу привести отечественную ЭЛТ 8ЛО30И (правда, она имеет всего лишь одну пластину R, и то не пластину, а центральный электрод).
В общем, у показанной мною ЭЛТ LB2 именно такое отклонение. Парный конус электростатического радиального отклонения и магнитная круговая развертка. Разумеется, необходимо отметить наличие аналогичных LB8 обечайки с рукояткой и дополнительного стекла. Кстати, шкала нанесена непосредственно на экран ЭЛТ.



Трубка просится в часы благодаря очень удобной шкале и электродам.



Любителям ФЭУ посвящается. Очень симпатичная реклама оных, к тому же таких каких мало кто видел.



Это реклама в "Приборах и технике эксперимента" за 60-й год



Чота мы все про ФЭУ да про ФЭУ.
С год назад я помещал здесь фотографию осциллографической ЭЛТ ЛО-709. Честно говоря, я не шибко доволен своими «тогдашними» фотографиями, и уже вот-вот собирался переснять ту трубку, как ко мне обратились с предложением об обмене. В общем, махнулся я той трубой, причем махнулся на такую же – но более старую. Встречаем, осциллографическая ЭЛТ ЛО-709а:

Изготовлена московским заводом МЭЛЗ в весьма знаменитое время, а именно в марте 1953 года (напомню, прежняя труба была изготовлена тем же заводом в июле 1960 года, и перепроверена в 1982).
Трубка была разработана еще до войны, применялась, по слухам, в локаторе ПВО П-3А, прошедшем испытания в 1944 году. Глядя на конструкцию крепления отклоняющих пластин, можно представить себе трудоемкость ее изготовления и процент брака при выпуске.
Позднее, несмотря на появление специализированных и куда более продвинутых труб для осциллографии и локаторостроения, выпуск этой трубки был продолжен - подкупила ее простая и наглядная конструкция и прозрачный баллон. Трубка выпускалась небольшими партиями под названием "школьная", и предназначалась для демонстрации принципов работы ЭЛТ. В свое время, на уроках физике в школе нам училка именно такую показывала.

Но пост с каким-никаким, а повтором хорошо бы разбавить чем-то новеньким и, как говорят в Одессе, «Их есть у меня».
Встречаем, осциллографическая ЭЛТ 12QR50s:

Изготовлена чехословацким предприятием Tesla, год изготовления неизвестен. Но, судя по конструкции, трубка весьма и весьма старая. В отличие от ЛО-709, данная трубка уже имеет анод послеускорения (третий). Единственное известное ее применение – разработанный в 1956 году чехословацкий осциллограф «VF Oscilograf TM1696». По слухам, она применялась еще в чехословацком же осциллографе BM243.
Из особенностей конструкции следует отметить еще конструкцию пружинного контакта аквадага со вторым анодом (он показан на врезке). Одиночная проволочная пружинка. Также, следует отметить конструкцию колпачка третьего анода. В стекло впаян стержень диаметром около 2мм, с наружной резьбой. На резьбу, в свою очередь, накручена втулка – собственно, она и является колпачком.
На горловине трубки, рядом с колпачками отклоняющих пластин, посажено на ту же краску незамкнутое стальное кольцо в изоляции из лакоткани. Помнится, два таких кольца стоят и на горловине школьной ЭЛТ 13ЛО15И. Кольца эти предназначены для манипуляций типа фокусировки ЭЛТ.
Справочные данные на трубку в интернете есть, но найти их весьма непросто, поэтому приведу размеры ЭЛТ: длины 390/250 мм (габаритная/конус), диаметры 125/45 мм (экран/горловина).

ЭЛТ эта выдрана точно не из TM1696, чьи фотографии есть в интернете. В мои руки она попала вместе с экраном, который я было по привычке хотел выкинуть, но… Но, разглядев его поподробнее, я пробурчал «месье знает толк в извращениях», и решил показать это НЕЧТО вам:

Для начала, экран сделан из алюминия, то есть, экраном-то как раз он не является. По крайней мере, антимагнитным экраном.
Что меня добило окончательно – это способ вывода наружу электродов трубки. Я еще пережил вывод пластин длинными проводками на разъемы в донной части экрана, что напрочь уничтожает все труды по уменьшению емкости этих пластин… Но вот вывод третьего анода (!!!) через проходной изолятор – это нечто запредельное. Там, минуточку, до 2000 В напряжение относительно корпуса!
То есть, если из фотографии это не ясно, трубка вставляется в экран, к ней подключаются колпачками провода третьего анода и отклоняющих пластин (они не просто подключаются, они еще и на краску сажаются – причем краска по своим свойствам ближе к эпоксидке), после чего все прочие подключения производятся уже с выводами экрана. Говоря коротко – я в шоке от этого, с позволения сказать, «экрана».

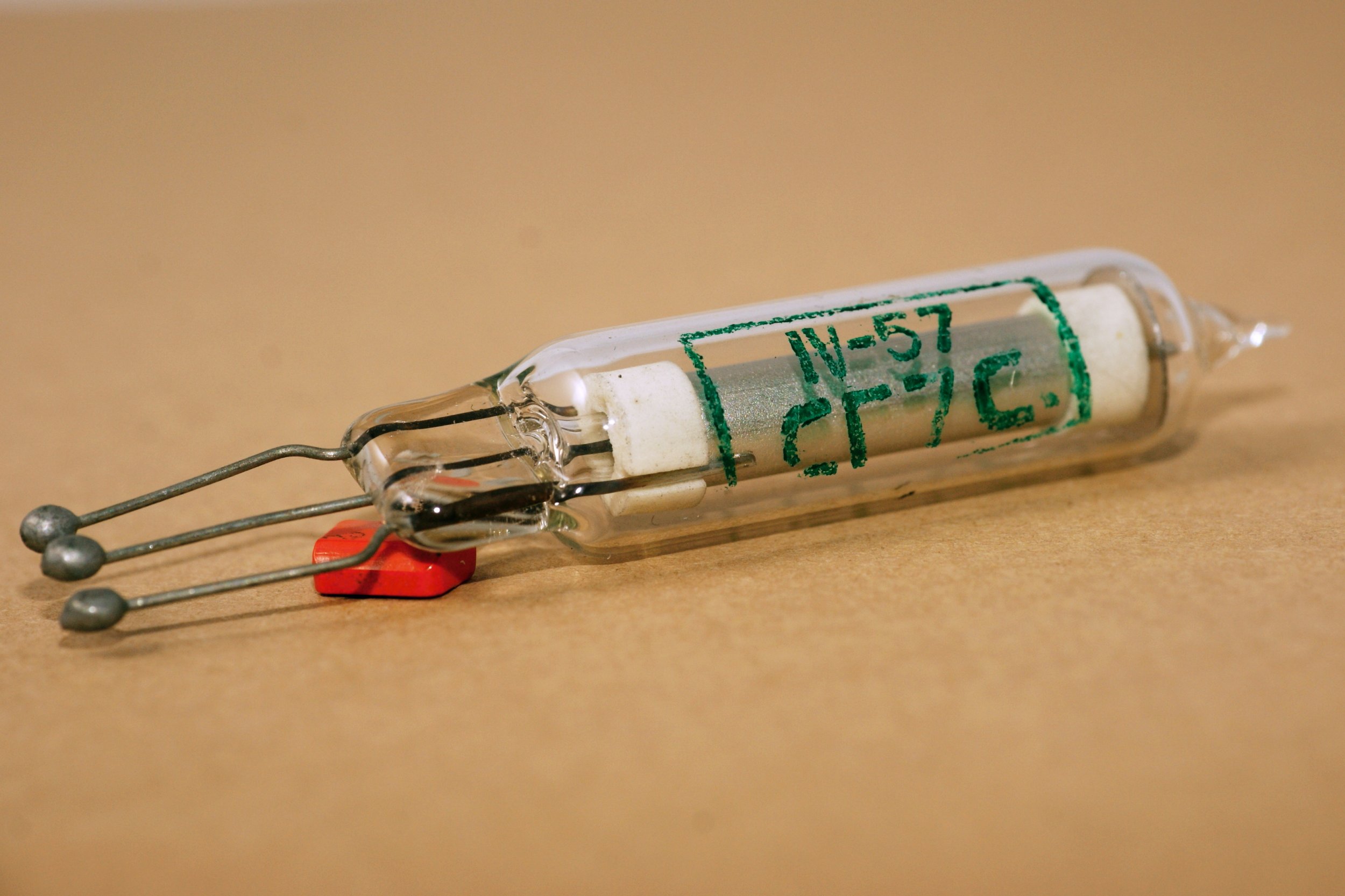

Я тоже покажу лампочку, простенькую, но, могу надеяться, редкую



Гм, вроде такая лежит в коробке на шкафу.



Ну, дело не в октальности, а в размере, С - стеклянный баллон, с диаметром 24мм и более.
Но стабилитроны и правда не попадают в эту категорию...



Осциллографическая ЭЛТ 6ЛО1И:

Изготовлена московским заводом МЭЛЗ в мае 1967 года.
Применялась трубка в измерителе магнитной индукцииШ1-9, а также в популярнейшем среди советских радиогубителей (и, пожалуй, единственном доступном для частного лица в СССР) осциллографе ОМЛ-3М.

Я показывал ее совсем недавно, но вот еще одна ОЭЛТ 6ЛО1И:

Изготовлена московским заводом МЭЛЗ в ноябре 1985 года. Конструктивные отличия бросаются в глаза! Во-первых, диафрагменный прожектор на стеклянных траверсах. А во-вторых, титановые геттера!



Прямо не таблетка геттера, а лепёшка) Это не спецвариант трубки ? Хотя, кому была нужна...



Это скорее инерция производства/консерватизм потребителей, вроде производства микромодулей в 90-е для военных. Впрочем, кто знает, вдруг мины и снаряды с лампами внутри ещё лежат на складах...
