    СВЧ триод в карандашном исполнении типа 5893 фирмы RCA, США.
    Предназначен для работы на частотах до 3300 МГц и способен выдать до 1200 Вт мощности в коротком импульсе.

    [​IMG]

    [​IMG]

    [​IMG]

    На фото ниже родная коробочка, колпачки, защищающие торцы лампы, и очень необычный мешочек, в котором лежала сама лампа, похоже антистатический.
    [​IMG]

    Данные на лампу есть тут: http://www.nj7p.org/Tubes/PDFs/Frank/079-RCA/5893.pdf

    зы: при виде этой лампы мне сразу вспомнилась наша 6с50д :) http://155la3.ru/6s50d.htm

    suslox, 30 сен 2015
    #6301
    St2Ra3nn8ik, retrotube, ASPARTAME и 2 другим нравится это.
  2. klapaucy

    klapaucy Пользователь

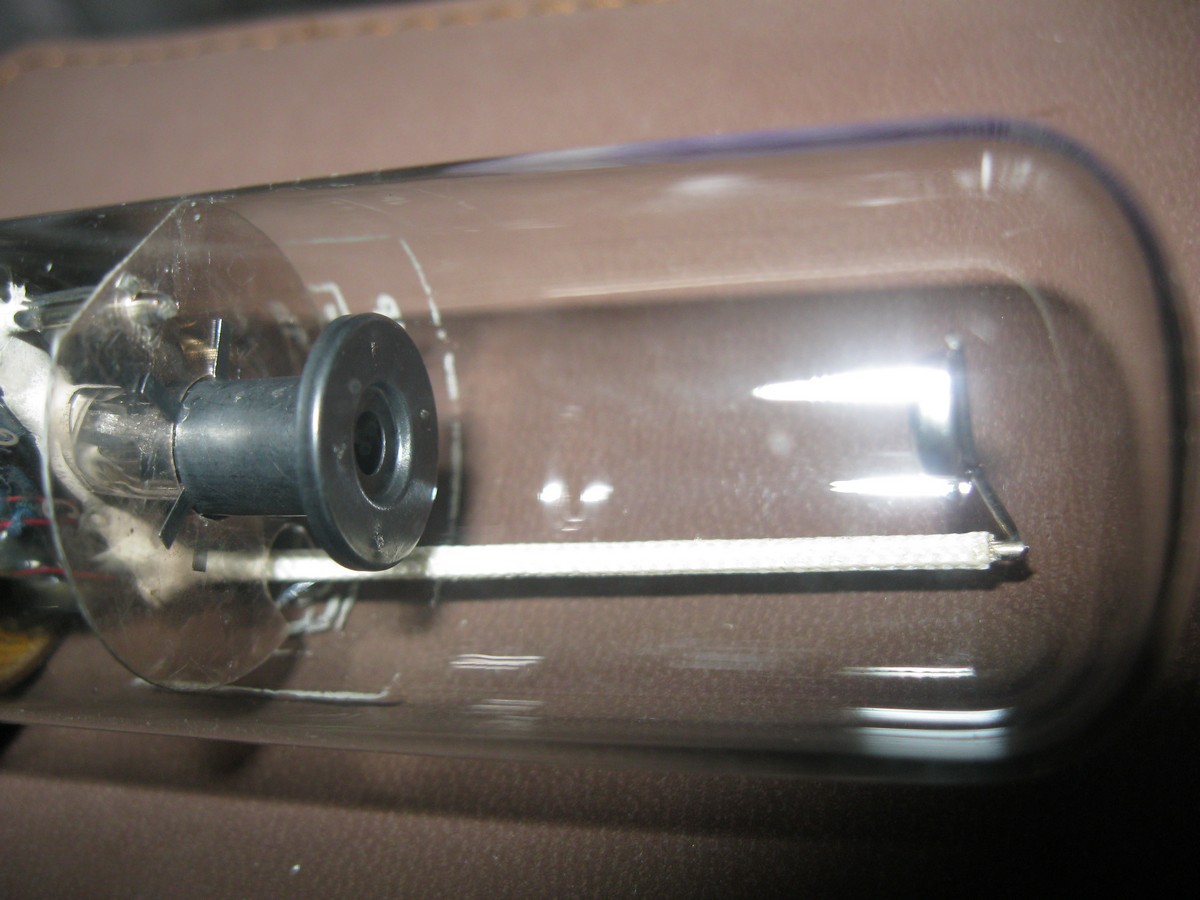

    По просьбе форумчанина, выкладываю фотографии рентгенки 0,001БХ3

    [​IMG] [​IMG]
    [​IMG] [​IMG]
    [​IMG]
    Прошу прощения за качество, снимал очень давно, ещё на мыльницу...

    klapaucy, 30 сен 2015
    #6302
    Entladung, St2Ra3nn8ik, retrotube и 2 другим нравится это.
  3. suslox

    suslox Пушистикс Staff Member

    Ох, какая классная малютка! :)А габариты можете указать?

    suslox, 30 сен 2015
    #6303
  4. klapaucy

    klapaucy Пользователь

    Гм. Вряд ли. Где-то глубоко в коробках закопана...

    klapaucy, 1 окт 2015
    #6304
  5. коллекционер

    коллекционер Пользователь

    Есть ведомственные листы на эту трубку. Если кому нужно могу отсканировать.

    коллекционер, 1 окт 2015
    #6305
    ASPARTAME нравится это.
  6. suslox

    suslox Пушистикс Staff Member

    Будем благодарны!:)

    suslox, 1 окт 2015
    #6306
  7. Анархист

    Анархист Пользователь

    Ага;)
    особенно когда светят:D
    и его сородич ТХИ2с:)
    А у меня таки маркировка NSP.2

    Анархист, 1 окт 2015
    #6307
    mutabor, suslox, St2Ra3nn8ik и 4 другим нравится это.
  8. retrotube

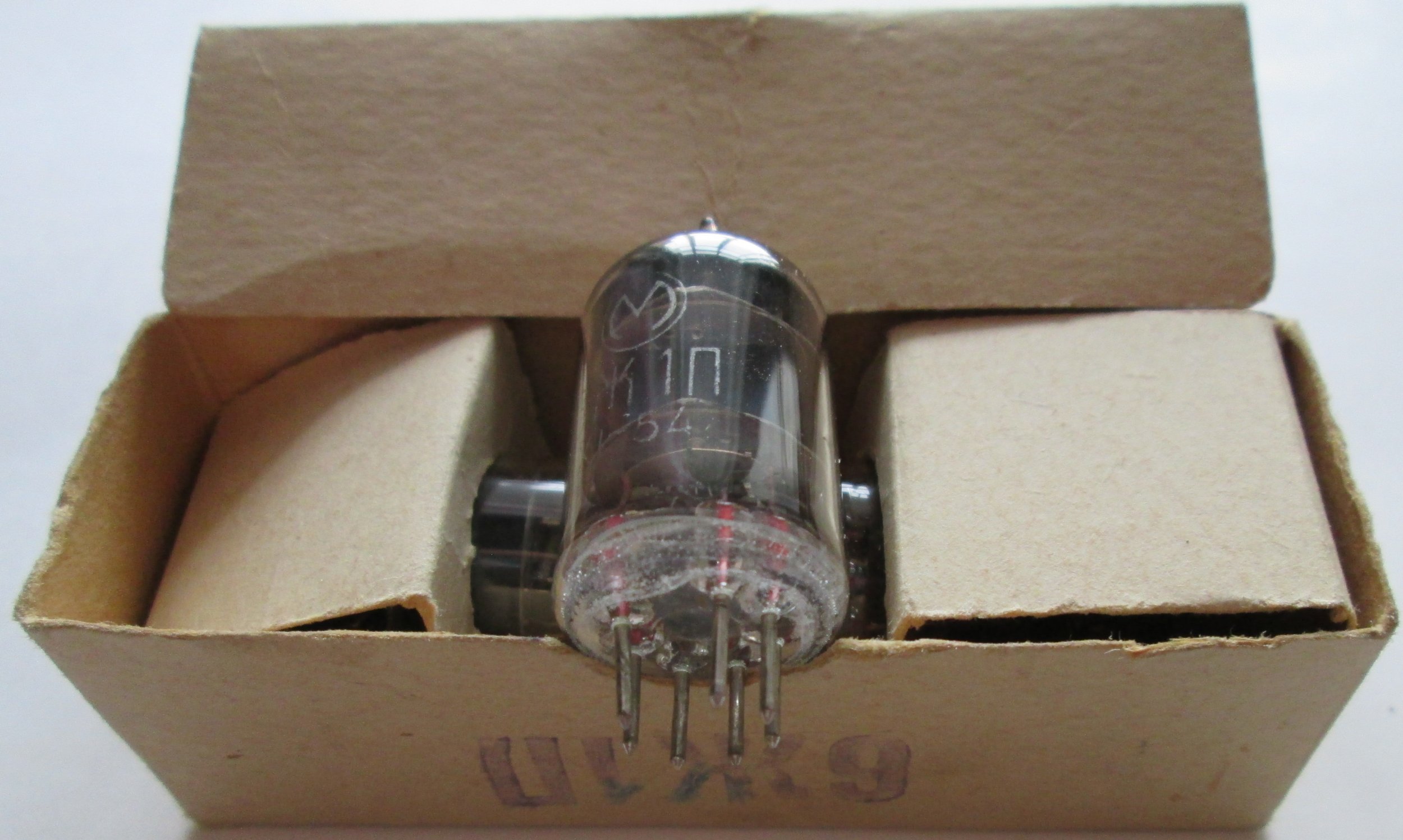

    retrotube Пользователь

    6ж1п
    Упаковка на 2 штуки.
    МЭЛЗ
    1954


    Вложения:

    • 6ж1п_1954.JPG
      Размер файла:
      392,9 КБ
      Просмотров:
      843
    Last edited: 2 окт 2015
    retrotube, 1 окт 2015
    #6308
    Entladung, klapaucy, ASPARTAME и 2 другим нравится это.
  9. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Полмесяца назад я выкладывал фото спектральной лампы ДДС-30, приобретенной на митьке.
    Теперь выкладываю фото этой ДДСки, запитанной от высковольтного трансформатора (правда, она пока запитана не так, как предусмотрено схемой ее питания).

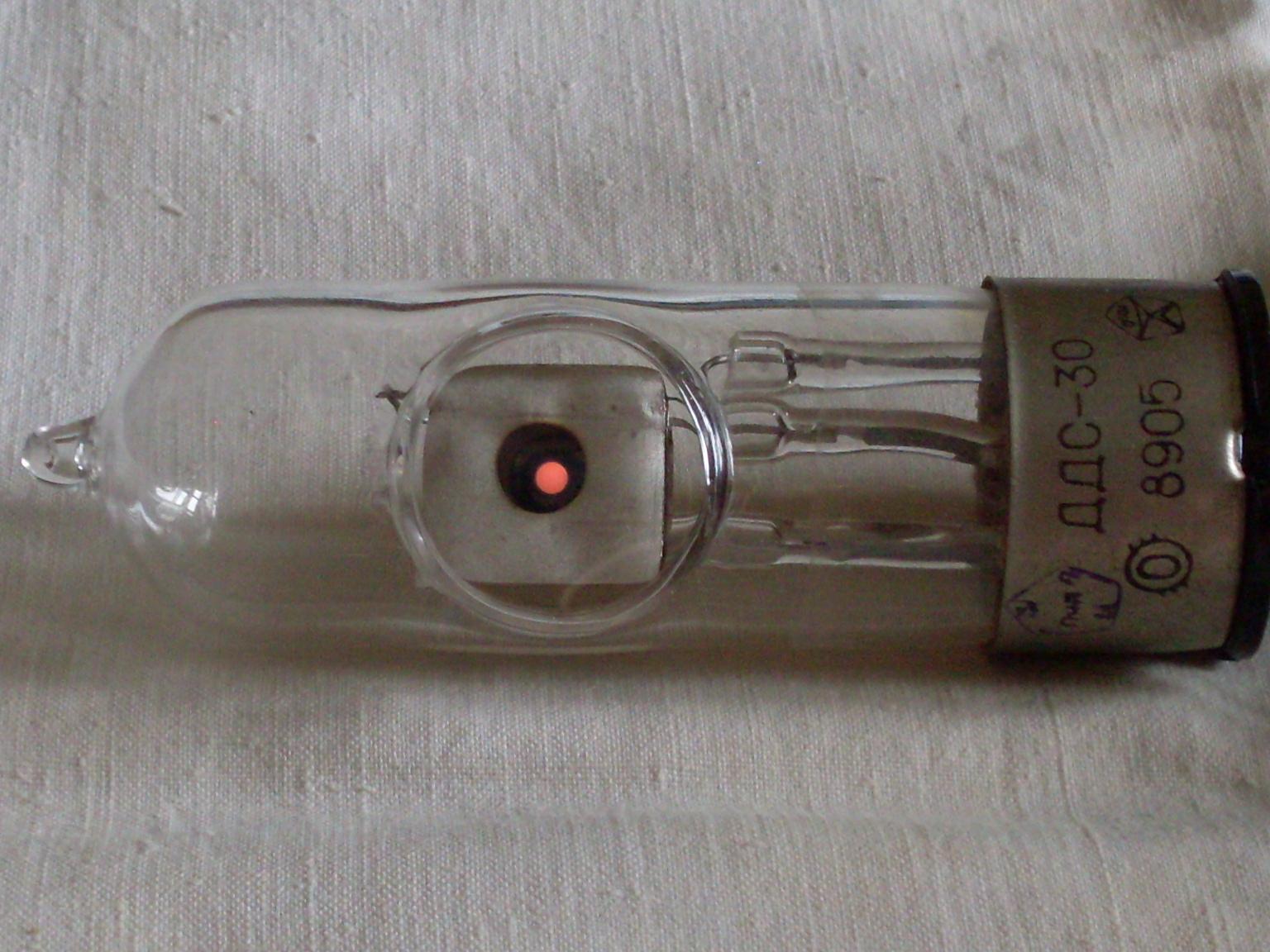

    На первом фото свечение ДДСки, питаемой от преобразователя в режиме пратически КЗ (само сопротивление на выходе транса ~1kΩ):

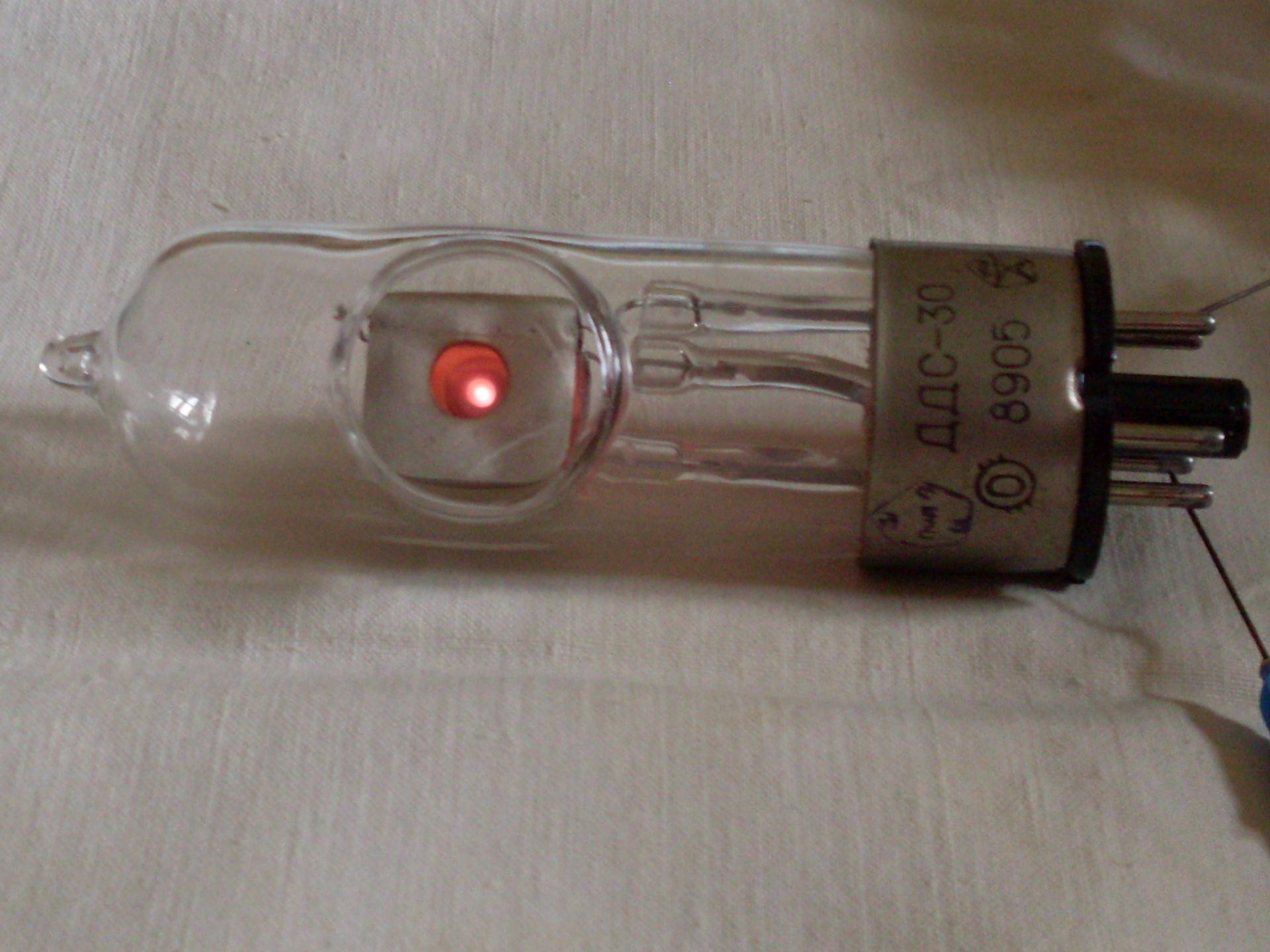

    На втором фото свечение этой же лампы, но питаемой через сопротивление внешней дуги между контактом лампы и выводом трансформатора:

    Как уже говорилось, наполнение лампы смесь Ne и D2.
    В будущем постараюсь собрать для нее нормальную схему питания.

    Last edited: 2 окт 2015
    St2Ra3nn8ik, 2 окт 2015
    #6309
    mutabor, retrotube, Упырь Болотный и ещё 1-му нравится это.
  10. suslox

    suslox Пушистикс Staff Member

    МЭЛЗ? не думал, что он делал эти лампы тем более в те годы...

    suslox, 2 окт 2015
    #6310
  11. retrotube

    retrotube Пользователь

    Я тоже ,поэтому и разместил.

    retrotube, 2 окт 2015
    #6311
  12. Shah

    Shah Пользователь

    это риальни красноватый свет, или фотик так передает?
    я эти лампы запитывал от строкаря, потом делал спецпитальник - все равно свет синий был

    ЗЫ. там схема примитивная кстати - источник постоянки вольт на 500-600 (т.е. сетевой удвоитель пойдет... хотя желательно отвязаться от сети все-жи) и балластный резюк (переменный или много постоянных и галлетник)

    Shah, 2 окт 2015
    #6312
    sseg нравится это.
  13. Упырь Болотный

    Упырь Болотный Пользователь

    По традиции, начну свой пост с повтора.
    Осциллографическая ЭЛТ 13ЛО9И:
    [​IMG]
    Изготовлена московским заводом «МЭЛЗ» в ноябре 1971 года. Использовалась в осциллографе С1-39.

    Осциллографическая ЭЛТ 13ЛО12В:
    [​IMG]
    Изготовлена московским заводом «МЭЛЗ» в апреле 1982 года.
    Трубка очень красивая (я вообще питаю слабость к трубкам со спиральным электродом послеускорения – а тут еще и очаровательное зеленого цвета изолирующее покрытие, нанесенное внутри трубки поверх этого электрода) и, в силу специфики своего применения, весьма редкая. Несмотря на "медленный" люминофор с длительным послесвечением, данная трубка применялась в высокочастотных осциллографах С7-12, С7-13, а также их предшественниках С1-45 и С1-60. Парадокс объясняется просто: эти осциллографы были стробоскопическими. Такие осциллографы (да и все ВЧ-осциллографы в принципе) штука весьма недешевая и специфичная, посему тиражи их были весьма небольшими, и труб после них тоже осталось мало.

    Так вот, повод для повтора. Мне как-то сразу, в течение одной недели, из разных источников попались еще две таких же точно трубки, но… с инверсной окраской.
    Встречаем.
    Осциллографическая ЭЛТ 13ЛО9И:
    [​IMG]
    Изготовлена московским заводом МЭЛЗ в декабре 1978 года.

    Осциллографическая ЭЛТ 13ЛО12В:
    [​IMG]
    Изготовлена московским заводом МЭЛЗ в апреле 1975 года.

    Что заставило наносить слой окиси хрома поверх спирали послеускорения у 13ЛО9И, и, наоборот, не наносить его у 13ЛО12В – тайна сия великая есть. Точно можно сказать одно: это временное явление. На примере 13ЛО9И: (1971 год прозрачная) – (1978 год зеленая). Можно подумать что их с какого-то момента все стали красить, ан нет: я встречал 13ЛО9И выпуска 1980-х годов, и они опять были прозрачные.

    Упырь Болотный, 2 окт 2015
    #6313
    mutabor, Entladung, retrotube и 4 другим нравится это.
  14. коллекционер

    коллекционер Пользователь

    Есть даташиты.

    коллекционер, 2 окт 2015
    #6314
  15. Анархист

    Анархист Пользователь

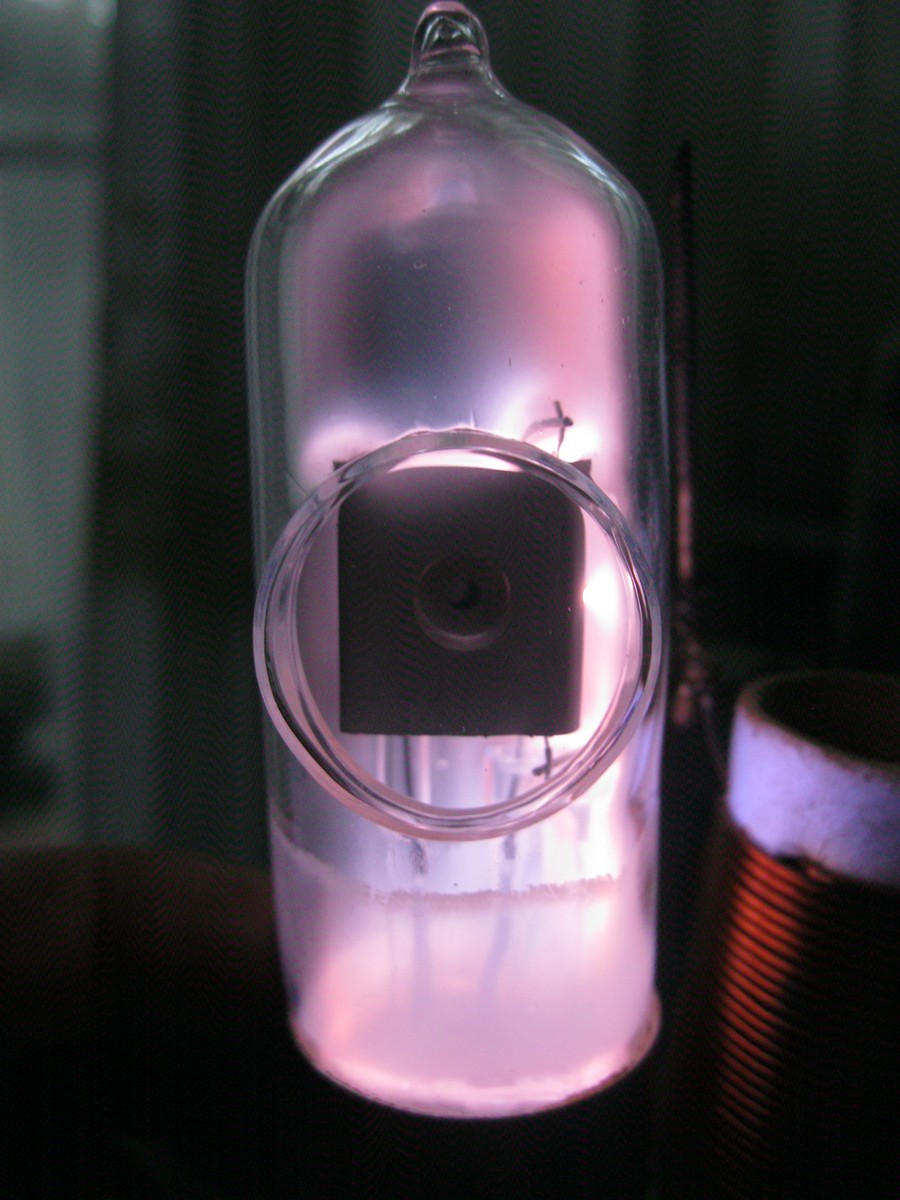

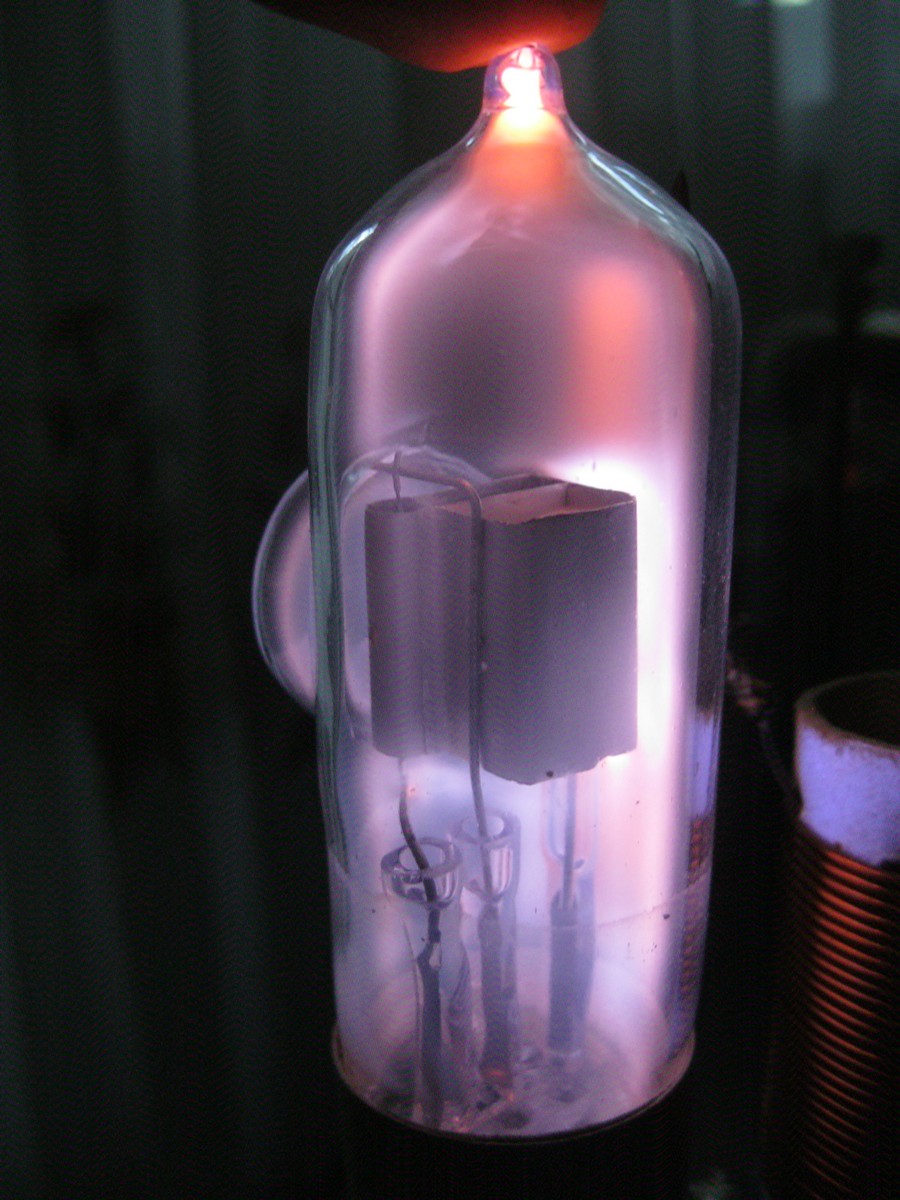

    Тоже ДДС-30 зажигаемая от ВЧ поля:)
    ддс.jpg ддс-30.jpg
    и кстати неона там нет,он в дуговой лампе не за чем.

    Last edited: 2 окт 2015
    Анархист, 2 окт 2015
    #6315
    mutabor, retrotube, St2Ra3nn8ik и 2 другим нравится это.
  16. коллекционер

    коллекционер Пользователь

    Нашел у себя некий прибор: Гейсслеровская трубка водородная ГВ-3. Фото делать?

    коллекционер, 2 окт 2015
    #6316
  17. suslox

    suslox Пушистикс Staff Member

    Однозначно да! Можно даже было и не спрашивать)

    Благодаря пользователю "коллекционер" появились официальные данные на показанную выше Клапауцием рентгеновскую трубку 0.001БХ-3:
    [​IMG] [​IMG] [​IMG]
    Спасибо!

    Last edited: 2 окт 2015
    suslox, 2 окт 2015
    #6317
    mutabor и ASPARTAME нравится это.
  18. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Да, моя ДДС-30 дает такое оранжево-красное свечение.

    sseg, спасибо большое за качественный скан паспорта на нее.

    Вот здесь, и здесь считают иначе.
    Возможно, делают разные ДДС-30: с добавлением неона к дейтерию и без добавления? Тогда может быть поэтому и наблюдается разный цвет свечения у разных экземпляров.

    St2Ra3nn8ik, 2 окт 2015
    #6318
  19. ЭВП

    ЭВП Пользователь

    ЭВП, 2 окт 2015
    #6319
  20. silverray

    silverray Активный пользователь

    Круто, чё... Справочный листок -- это тьфу, а безграмотная фраза на медицинском сайте -- авторитет:
    "Источником излучения лампы ДДС 30 является дуговой разряд смеси дейтерия с неоном, закачанный в узкий промежуток. "

    С каких пор дуговой разряд стали "закачивать в узкий промежуток"? :D

    silverray, 2 окт 2015
    #6320
    Entladung, Анархист и Упырь Болотный нравится это.
