  1. V. Frankenstein

    V. Frankenstein Пользователь

    Оно так светится в свете вспышки фотоаппарата. Ещё делались эксперименты с подсветкой лучом аргонового лазера, но на фотках яркость исходного излучения перебивает свечение стекла.

  2. Анархист

    Анархист Пользователь

    позже выложу фото с подсветкой от лазера.

  3. 1Ж24Б

    1Ж24Б Пользователь

    Экзотический способ заставить светиться.

  4. Упырь Болотный

    Упырь Болотный Пользователь

    Начну, по доброй традиции, с повтора.
    Осциллографическая ЭЛТ 8ЛО5И:
    [​IMG]
    Изготовлена львовским заводом «Кинескоп» в марте 1989 года. Это одна из первых отечественных ЭЛТ с беспараллаксной масштабной сеткой.
    Использовалась в осциллографе С1-67 и измерителе И2-22.

    Недавно я стал обладателем еще одной ОЭЛТ 8ЛО5И:
    [​IMG]
    Изготовлена львовским заводом «Кинескоп» в августе 1977 года.
    Отличие этой трубки от более новой хоть и не бросается в глаза, но при внимательном рассмотрение прожектора все же заметно. Электроды прожектора ранней трубки имеют коробчатую конструкцию, тогда как у более новой конструкция их изменилась на более технологичную диафрагменную.

    Благодарю уважаемого Suslox за интересный экспонат.

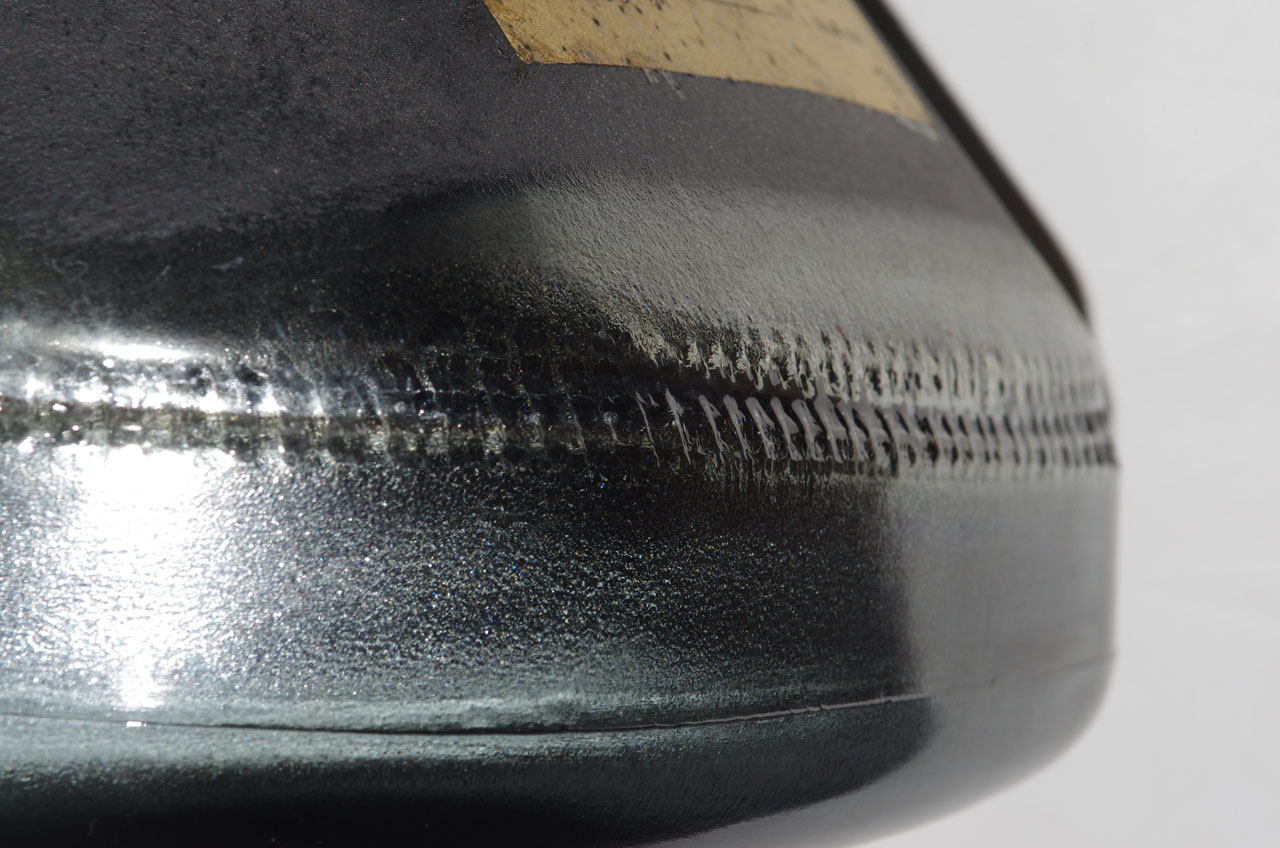

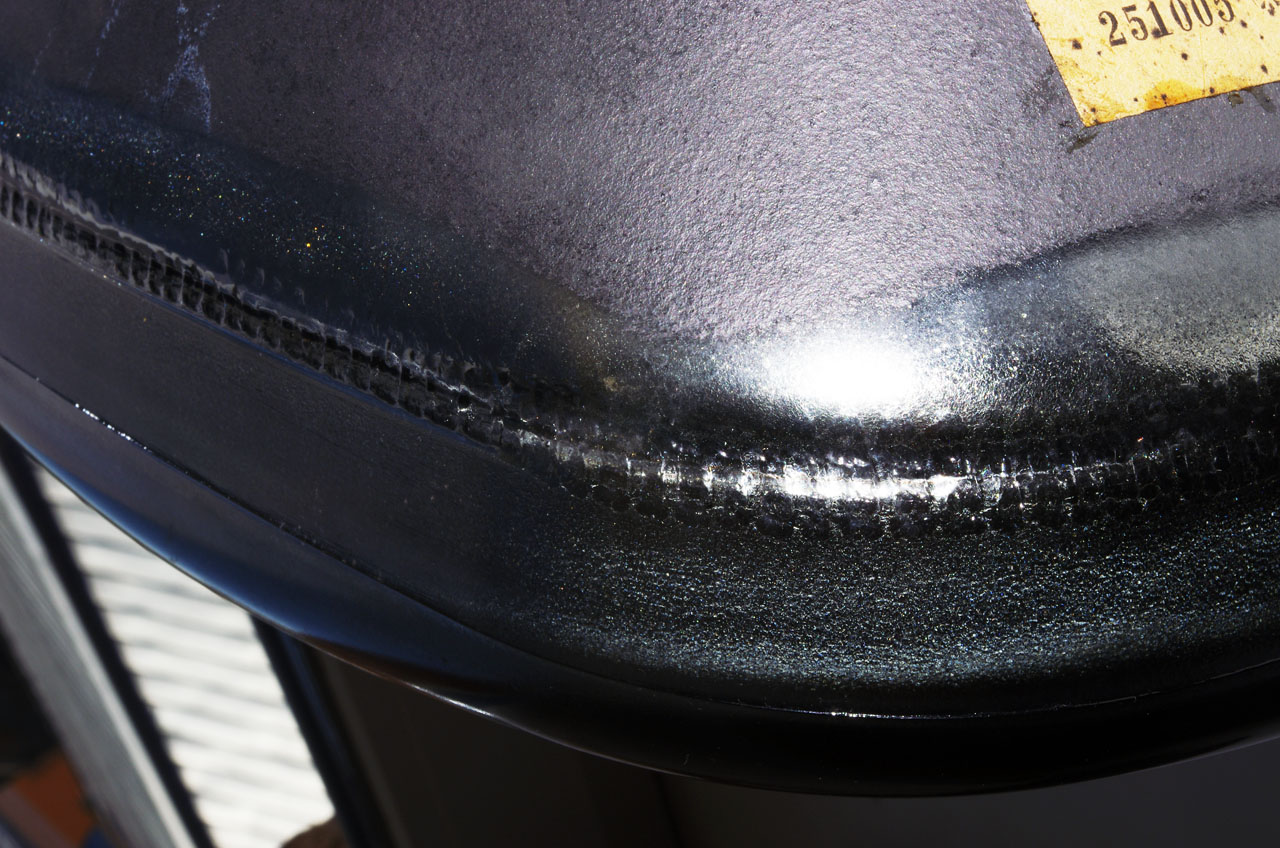

    ЗЫ. Тут уважаемый 1Ж24Б просил хвоток сварного шва на кинескопе. Ну... Чем богаты.
    35ЛК6Б_ик2.jpg 35ЛК6Б_ик1.jpg

    Last edited: 24 мар 2017
    alex_lv, retrotube, Entladung и 3 другим нравится это.
  5. Анархист

    Анархист Пользователь

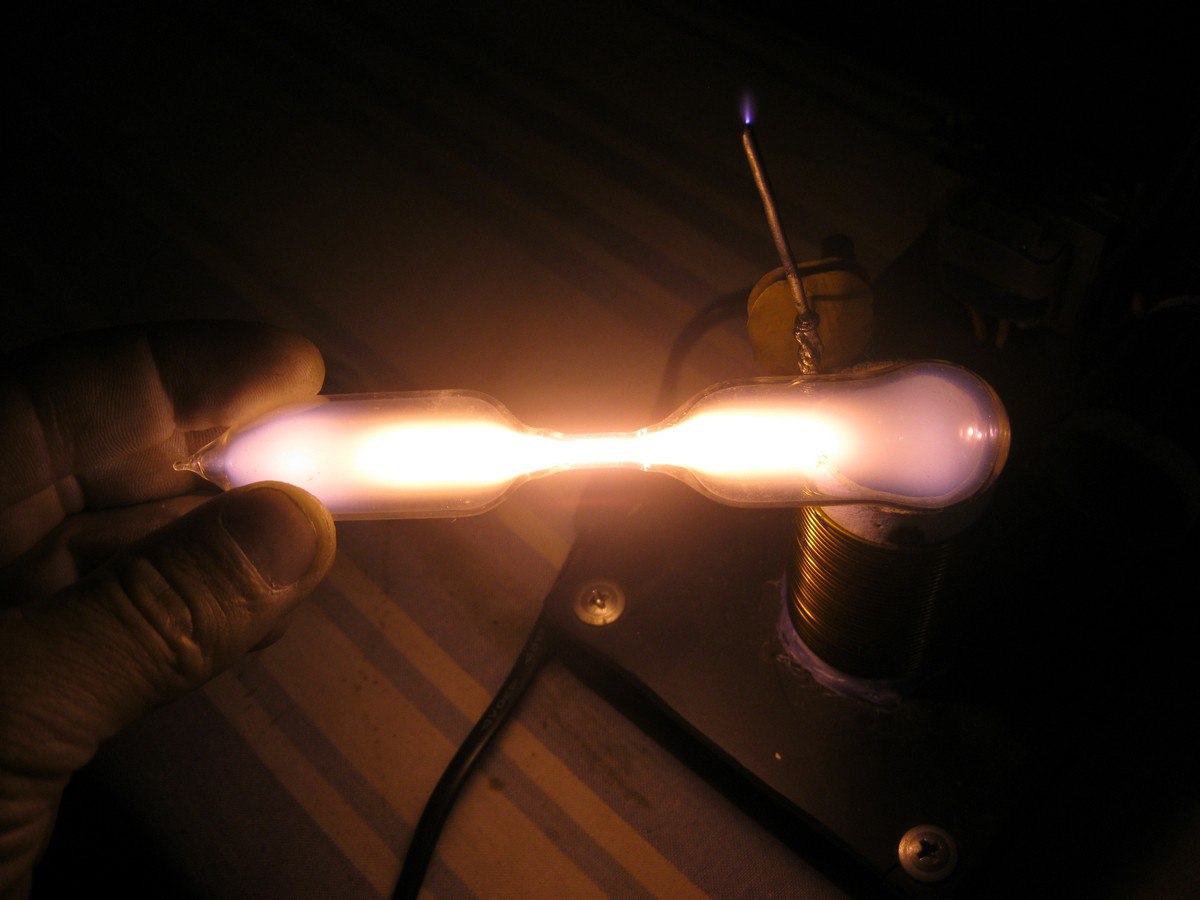

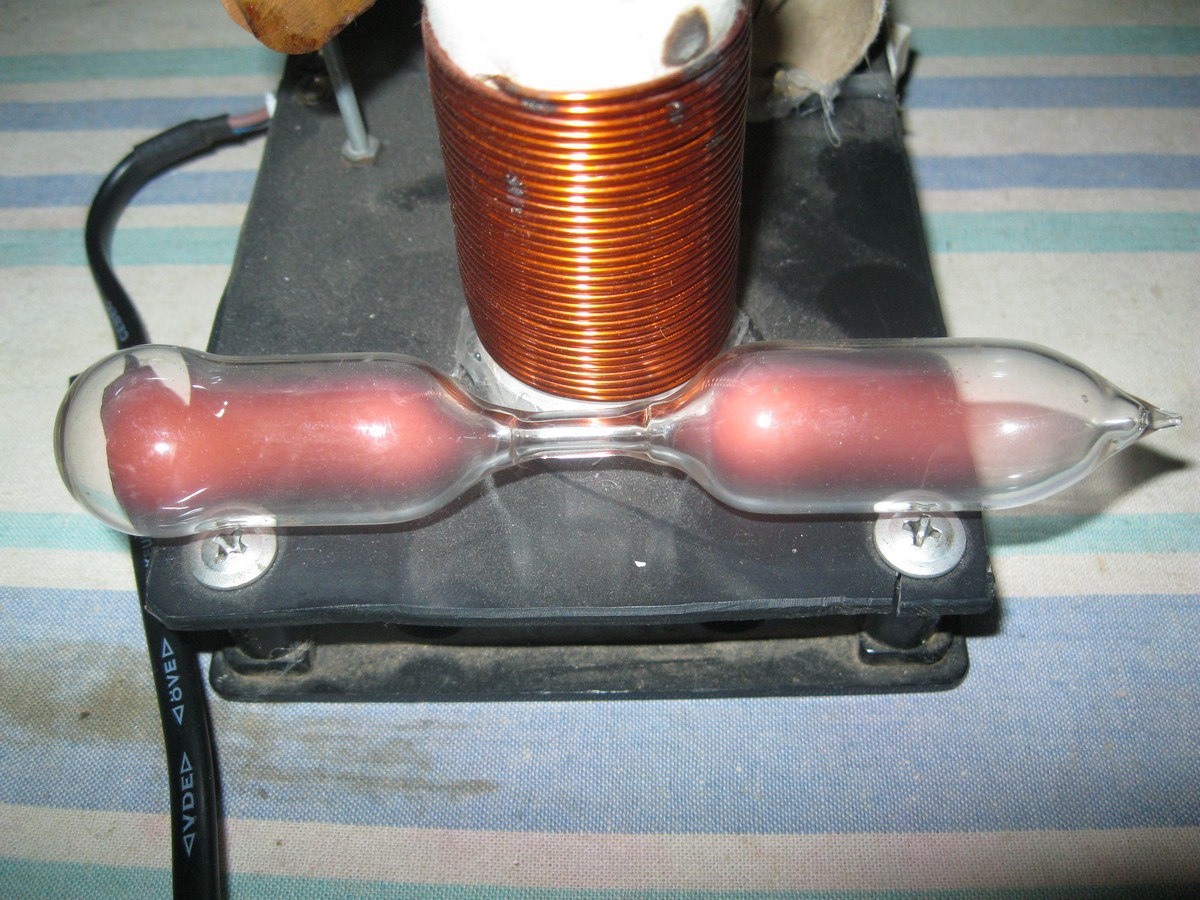

    Во время поездки в гости к тов.V. Frankenstein им была задарена такая вот интересная безымянная и без электродная лампочка с гелиевым наполнением;)(она же ручной работы)
    встречаем! На всех фотографиях засветка от ВЧ генератора.



  6. ОС142ЕН5А

    ОС142ЕН5А Новичок

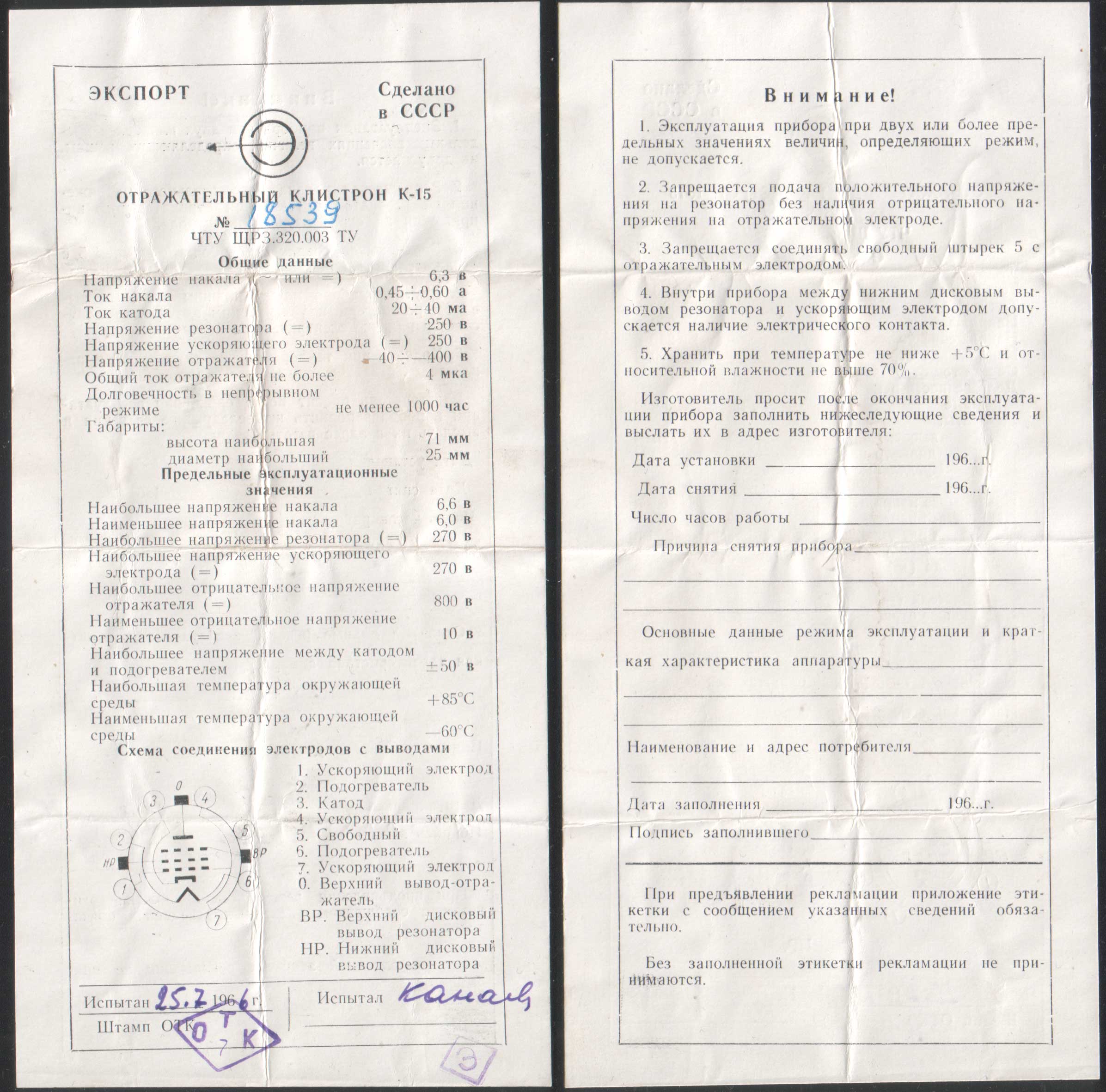

    Здравствуйте. Я решил к Вам присоединиться. Начну с последних приобретений. На прошлой неделе у меня в коллекции появился вот такой отражательный клистрон в экспортном исполнении.
    К15-ЭКСПОРТ-1.jpg К15-паспорт.jpg

    mutabor, retrotube, klapaucy и 2 другим нравится это.
  7. ОС142ЕН5А

    ОС142ЕН5А Новичок

    Сейчас попробую. Я так и не научился нормально фотографировать при искусственном освещении, а это фото я делал днём на солнце.

    ASPARTAME нравится это.
  8. Анархист

    Анархист Пользователь

    Таки дополнения по вакуумному капу.

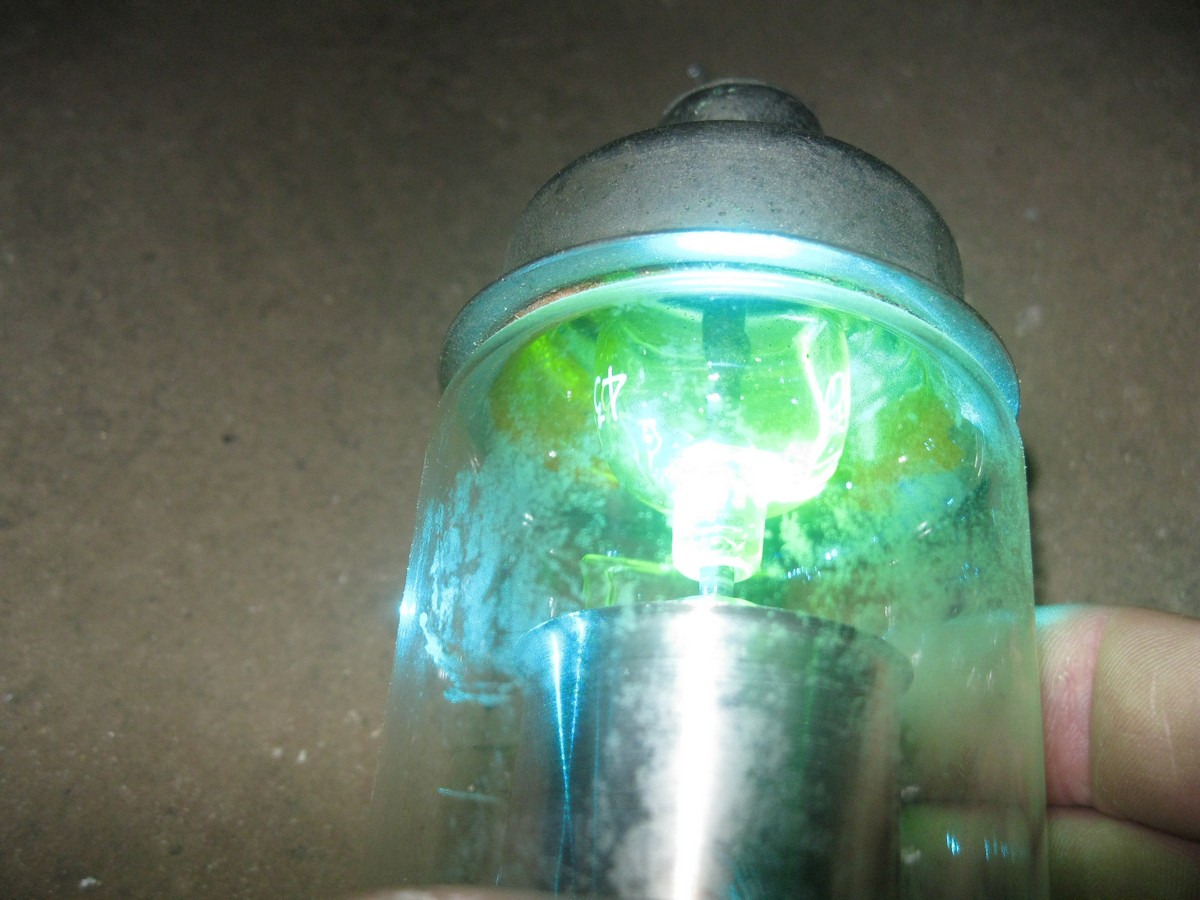

    Первое фото засветка от лазера, второе просто само стекло без вспышки.

  9. ОС142ЕН5А

    ОС142ЕН5А Новичок

    Спасибо, мне самому понравилось, но так получается только при прямом солнечном освещении на куске пищевой фольги.

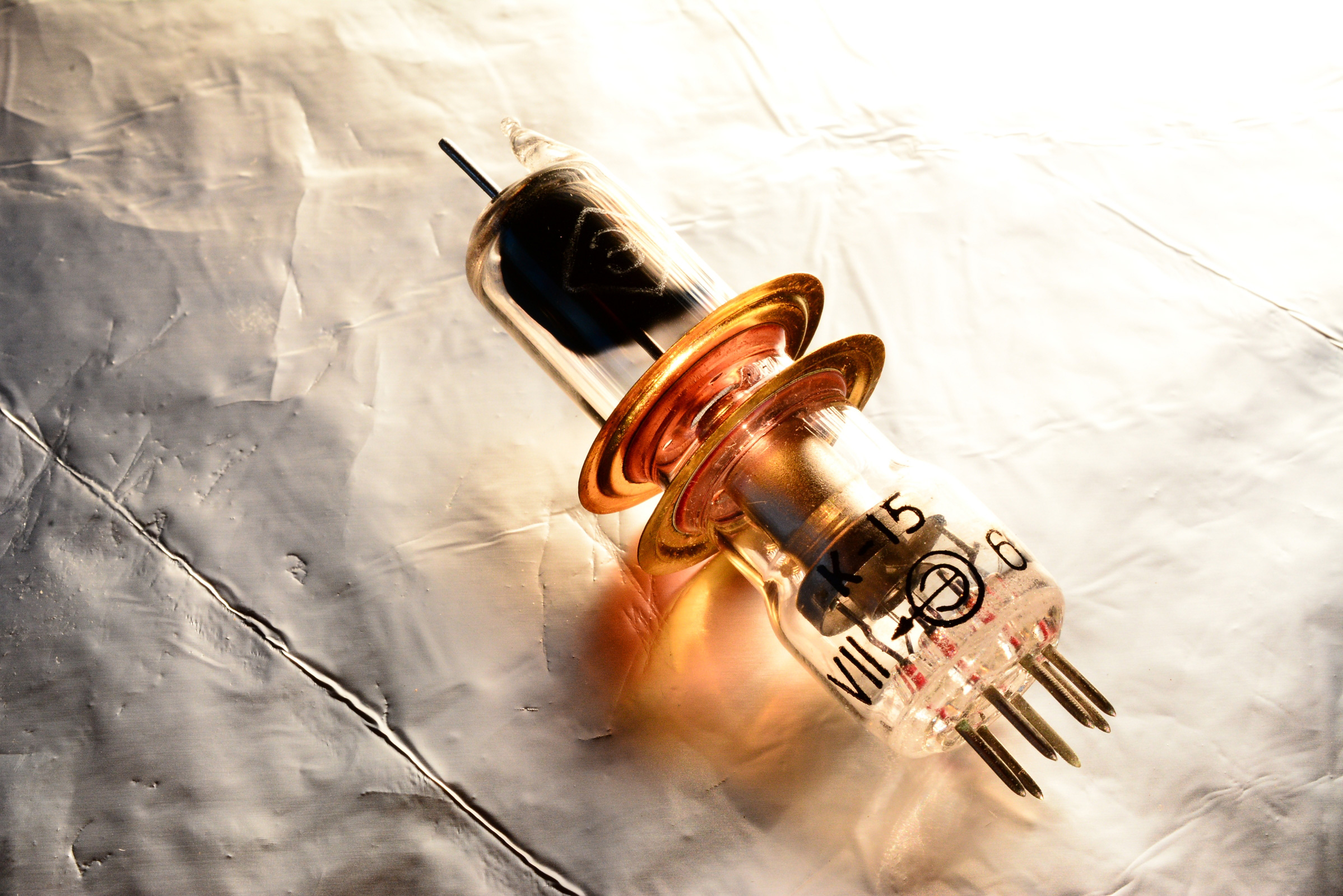

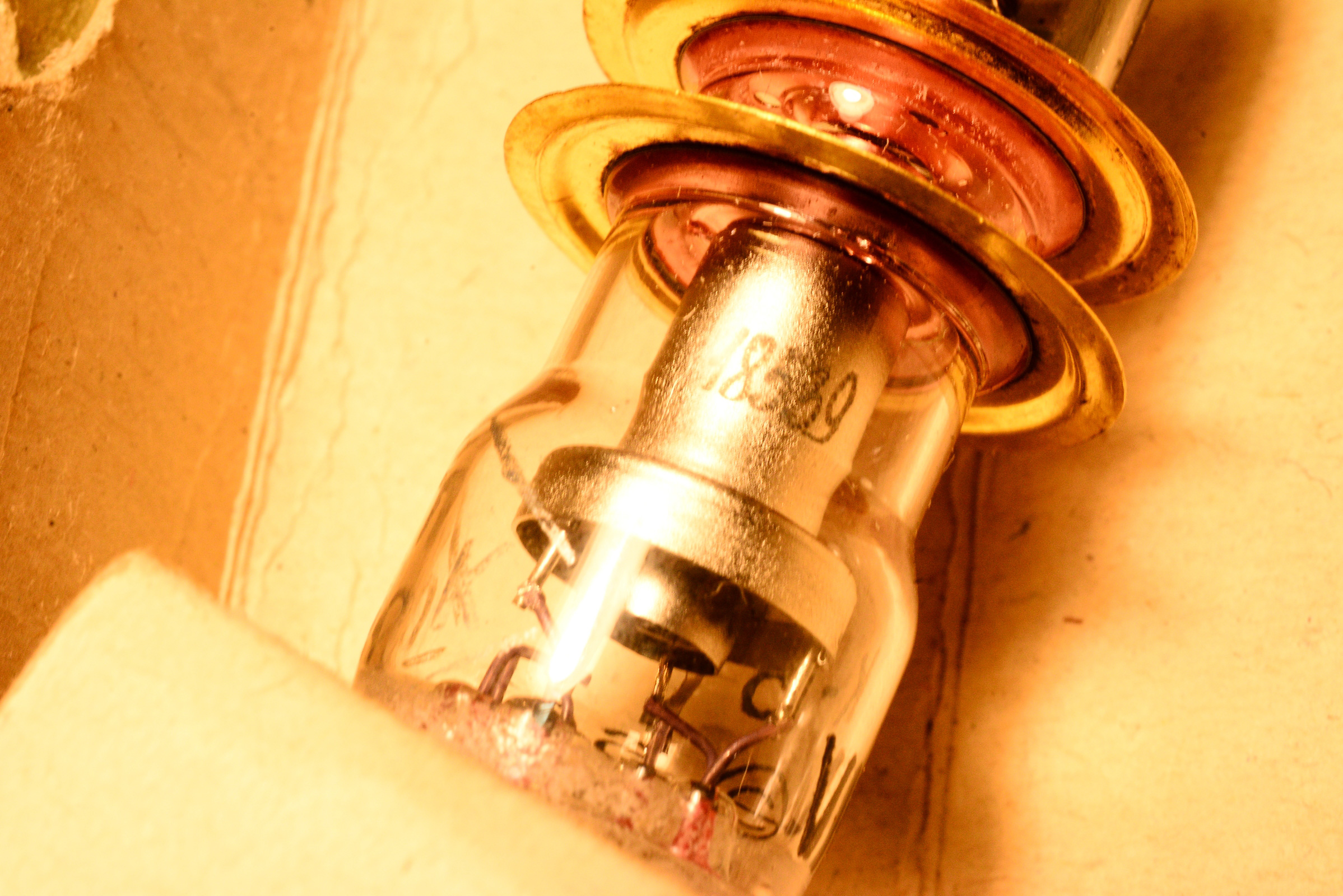

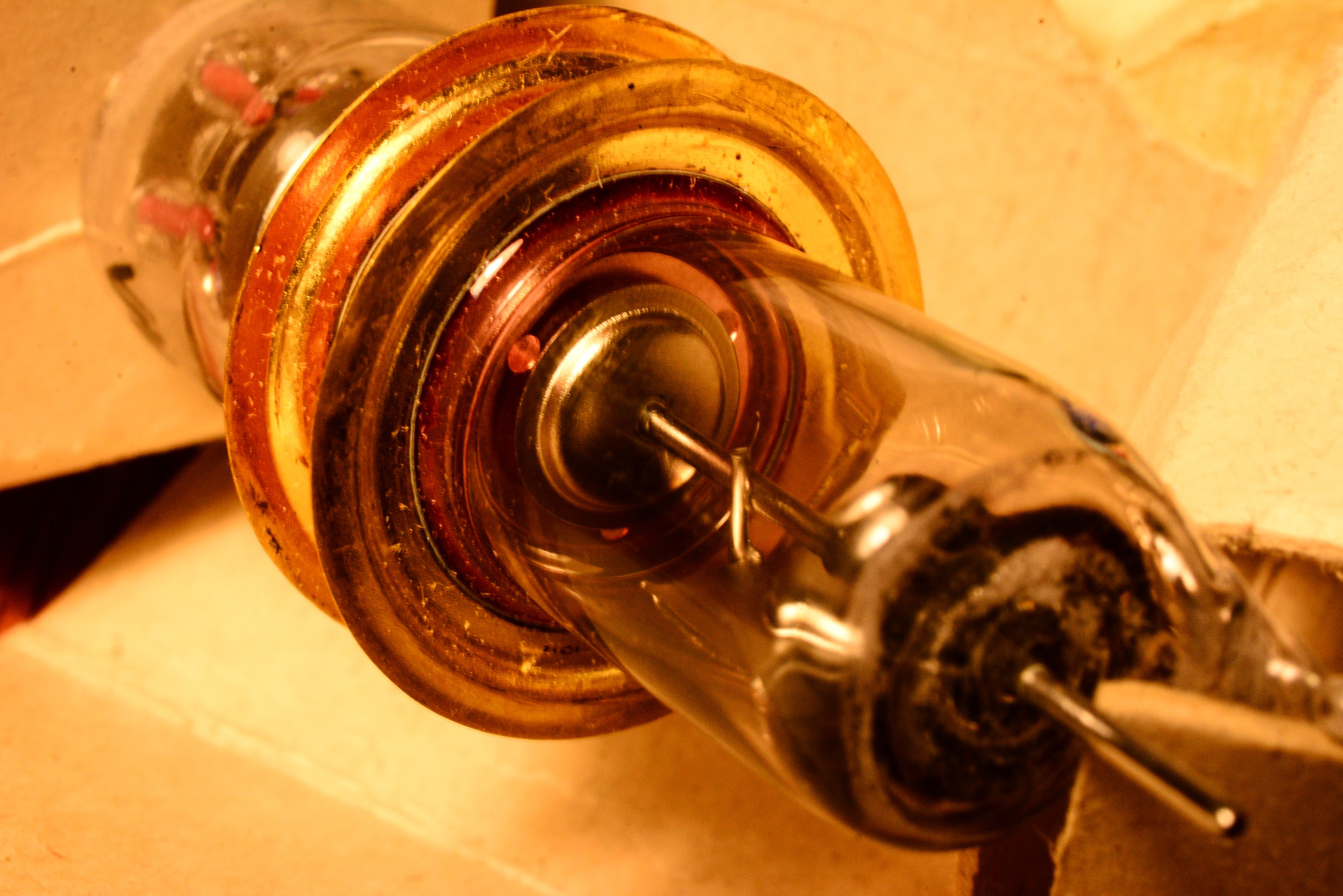

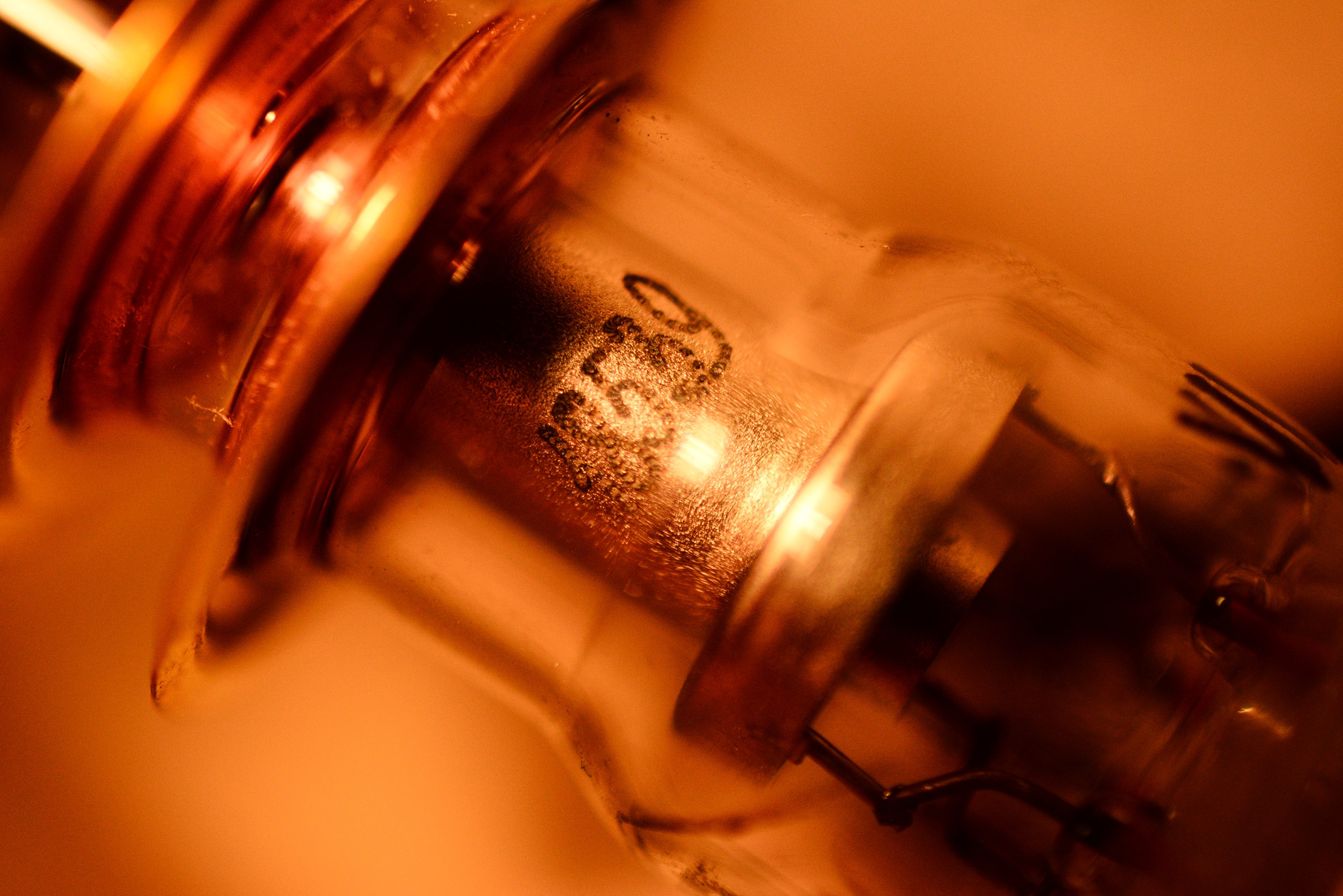

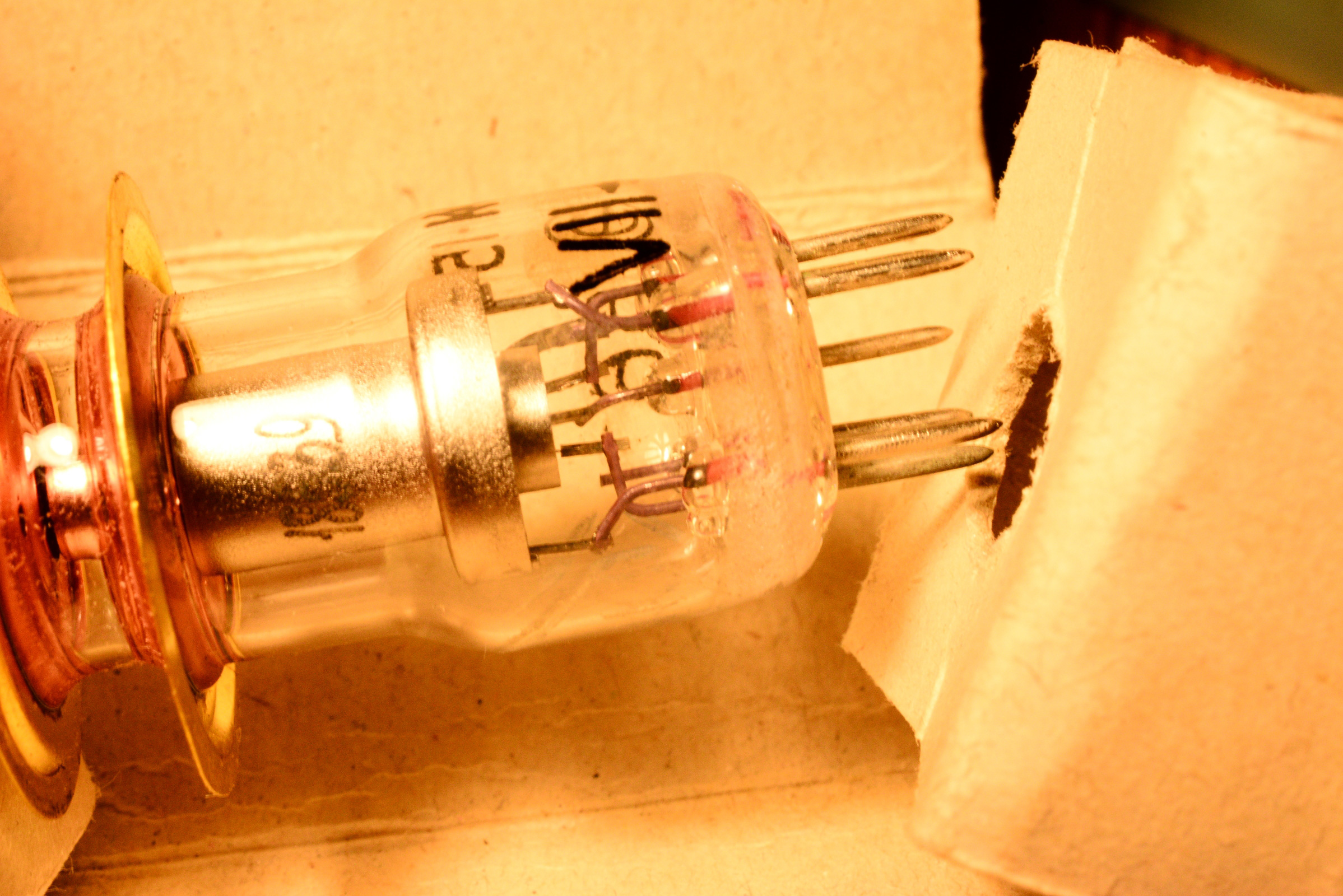

    Вот арматура отражательного клистрона К15 крупным планом.
    К15-АРМАТУРА-6.jpg К15-АРМАТУРА-1.jpg К15-АРМАТУРА-2.jpg К15-АРМАТУРА-4.jpg К15-АРМАТУРА-5.jpg К15-АРМАТУРА-3.jpg

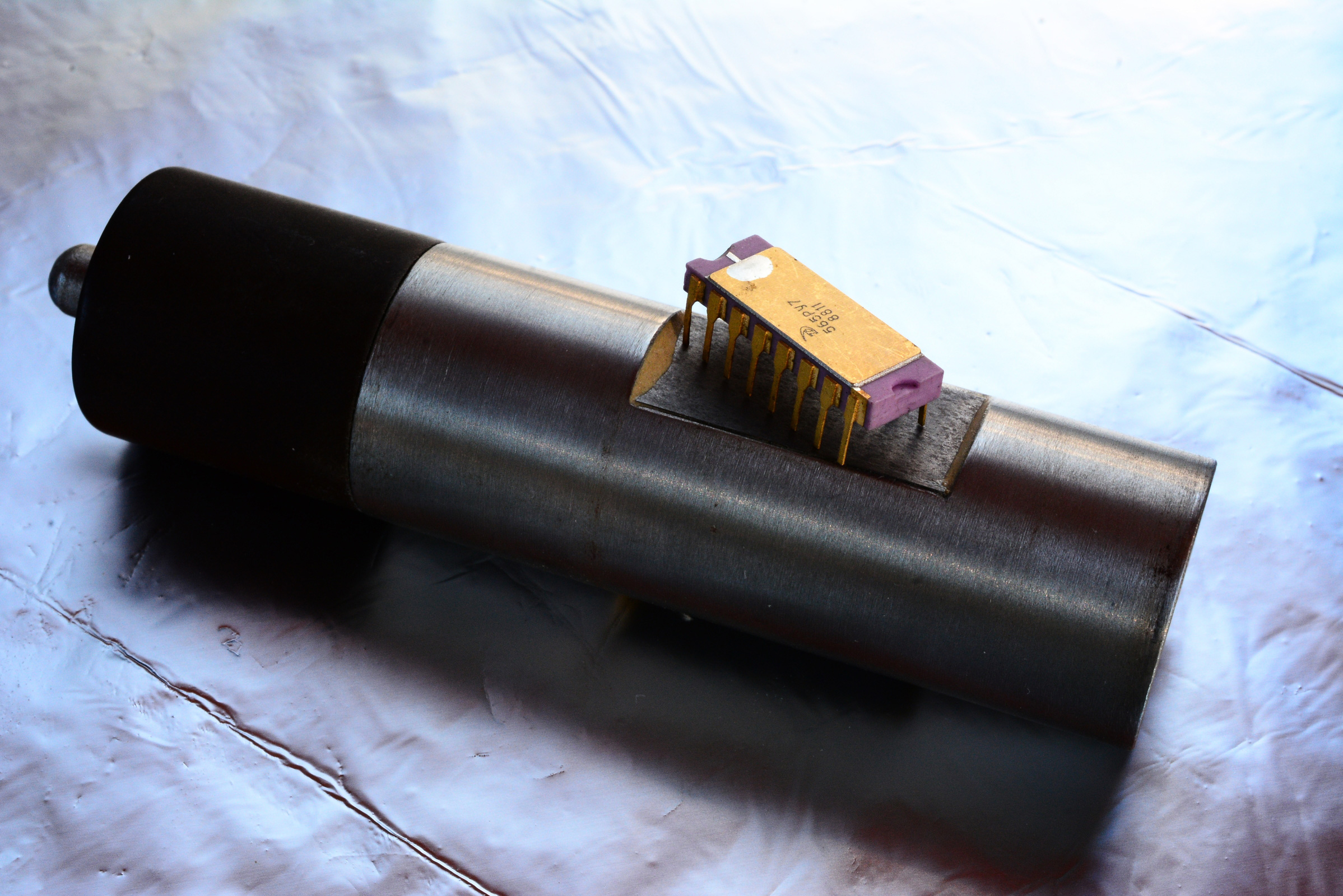

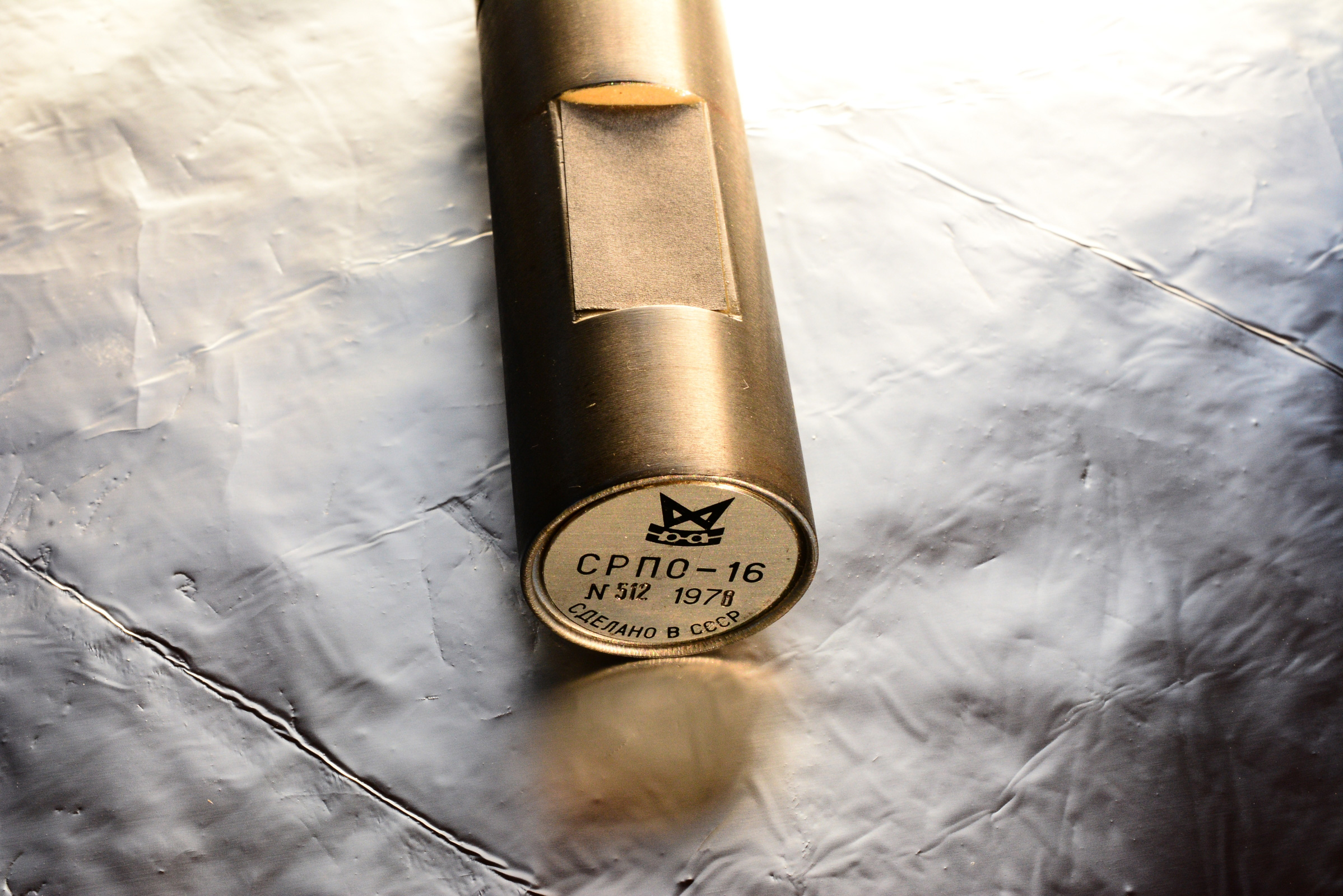

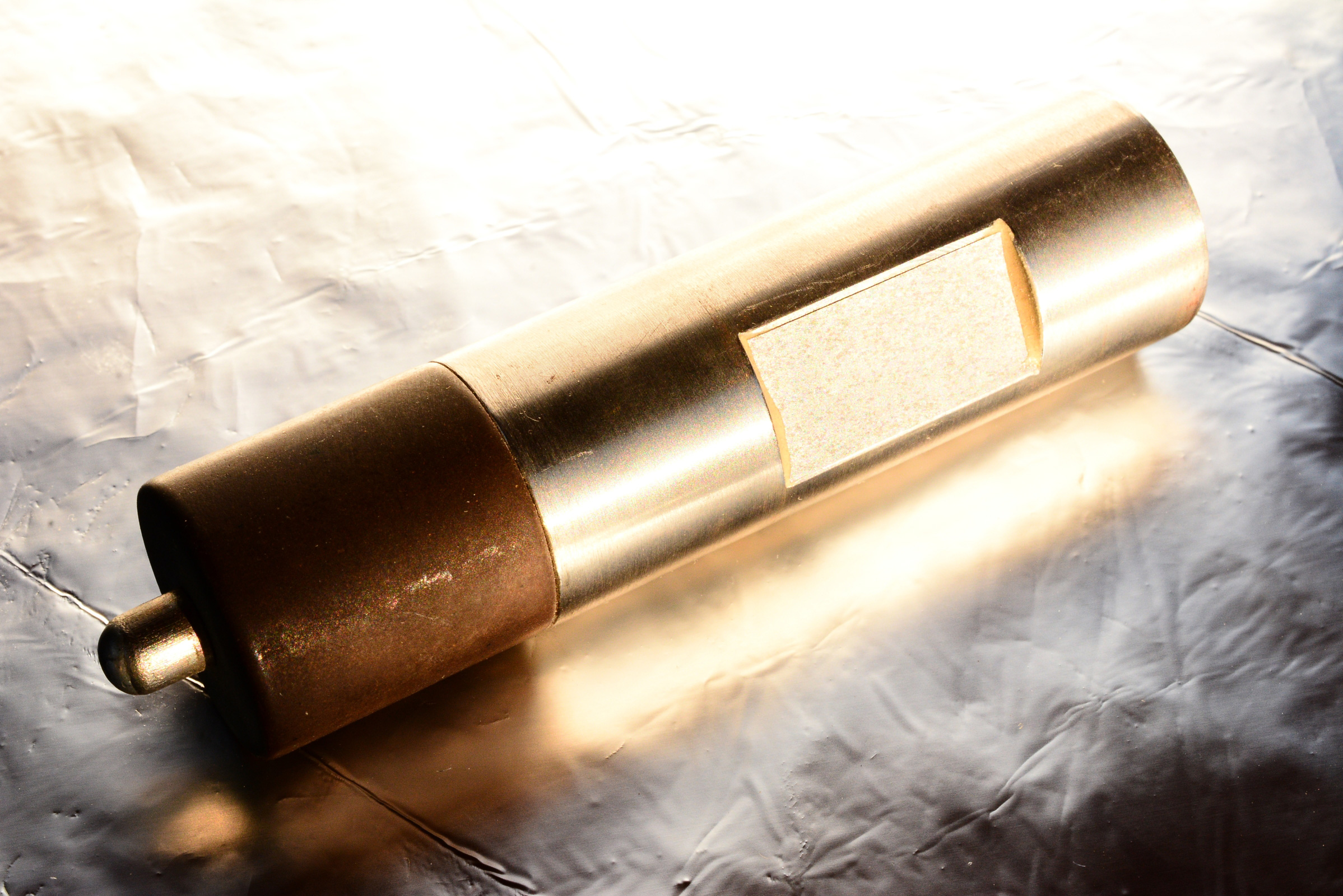

    Так же недавно у меня появился счётчик рентгеновского излучения пропорциональный СРПО-16. Было бы неплохо на него какие-нибудь справочные данные найти.
    СРПО-16-3.jpg СРПО-16-4.jpg СРПО-16-2.jpg СРПО-16-1.jpg

    mutabor, retrotube, St2Ra3nn8ik и 2 другим нравится это.
  10. ОС142ЕН5А

    ОС142ЕН5А Новичок

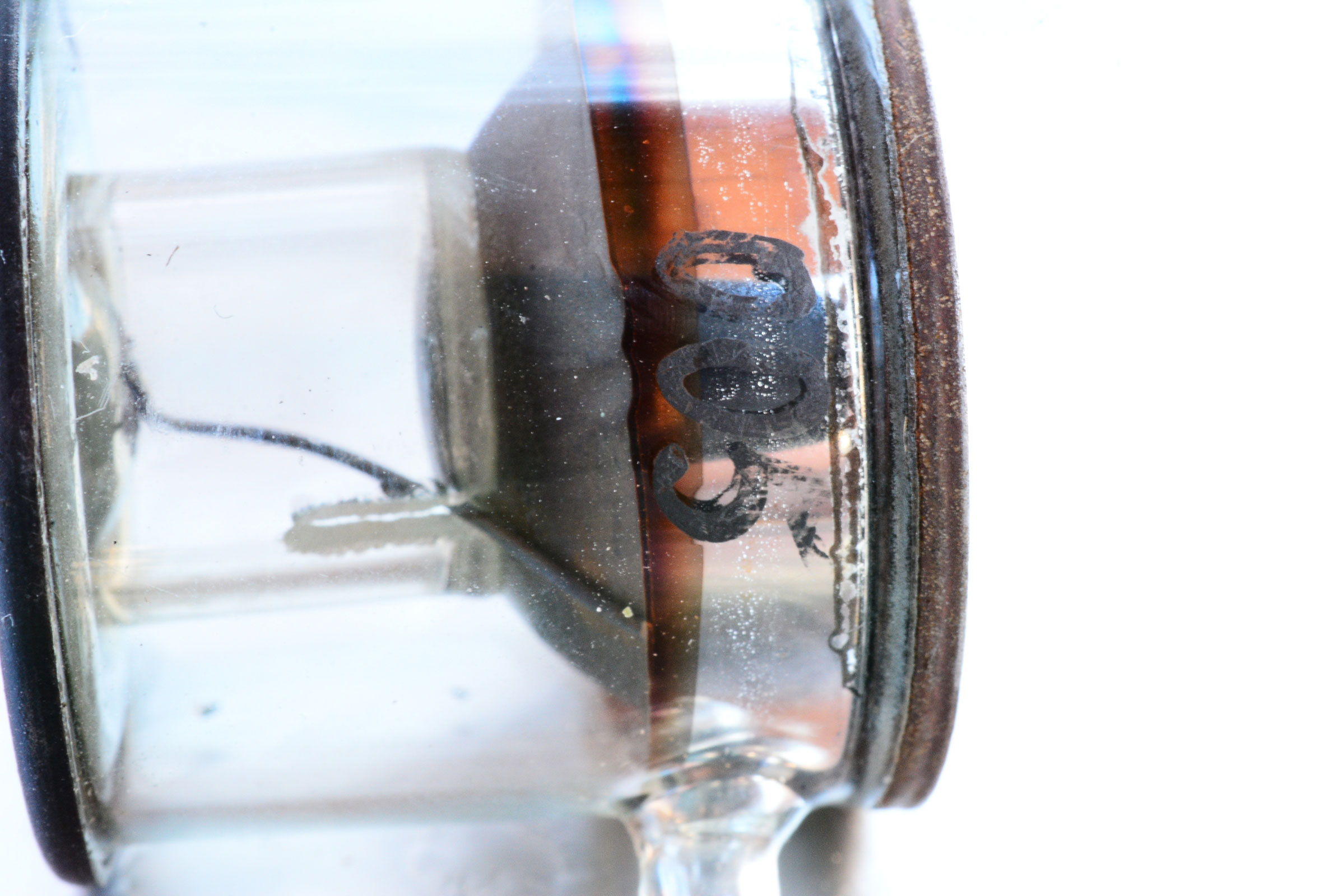

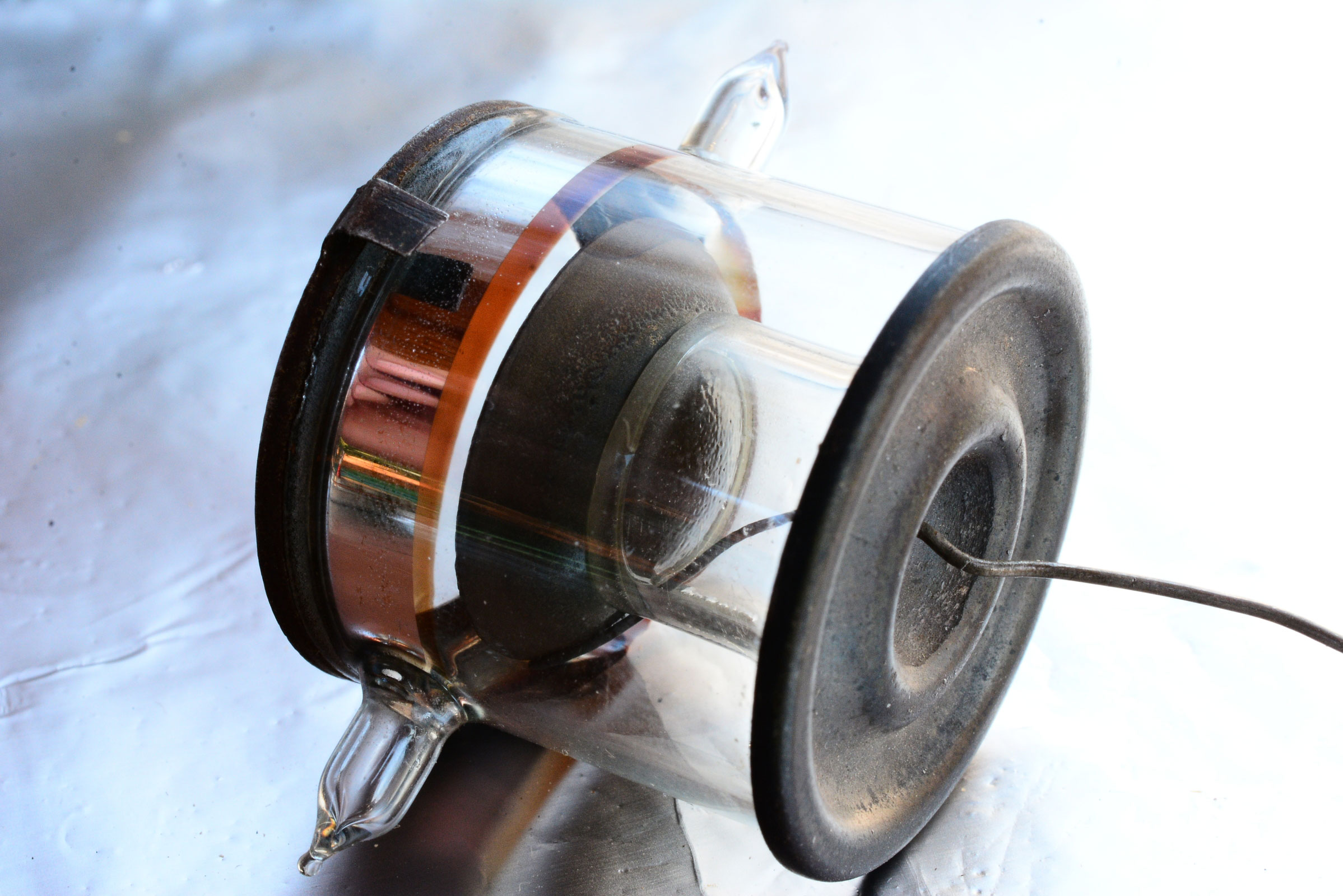

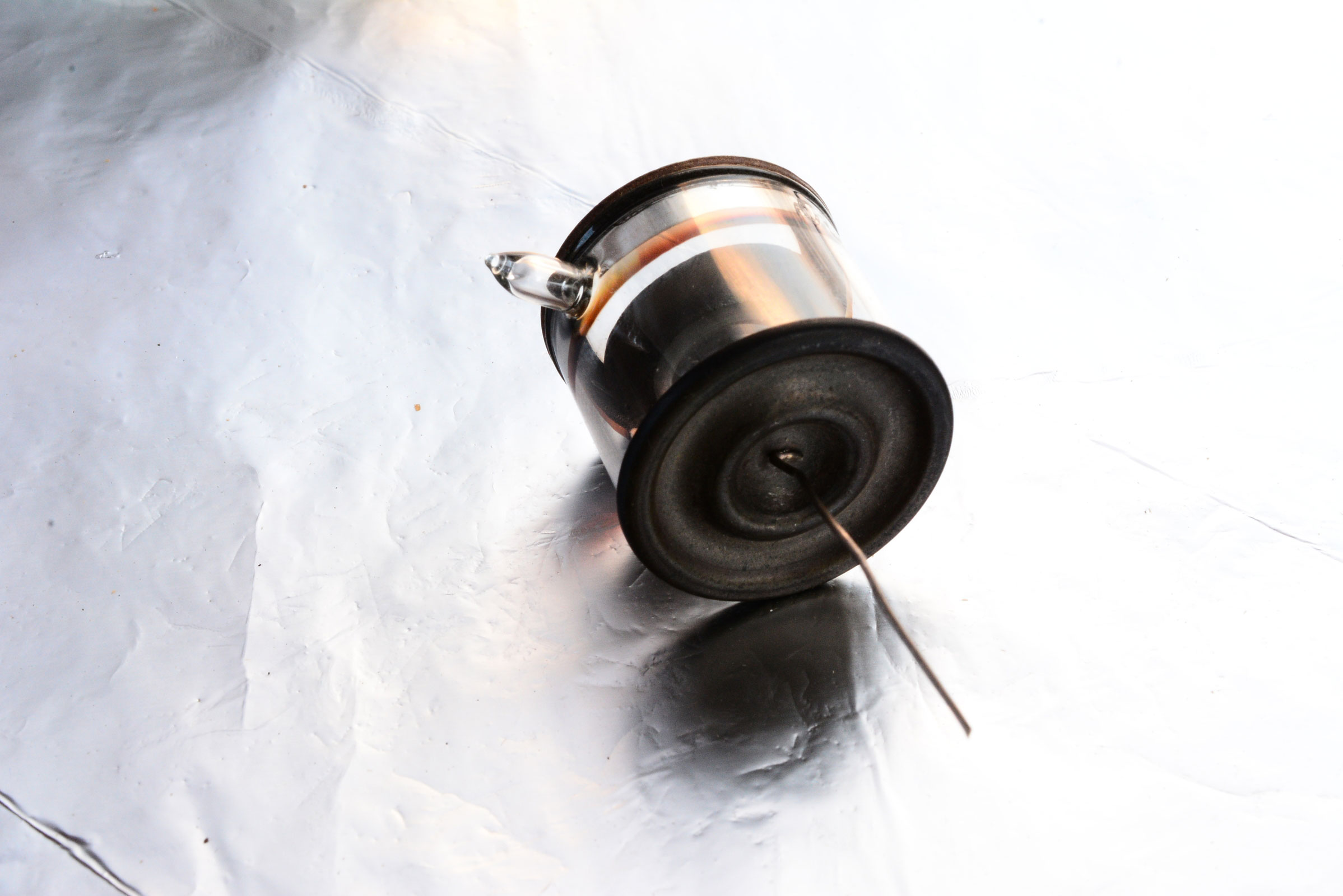

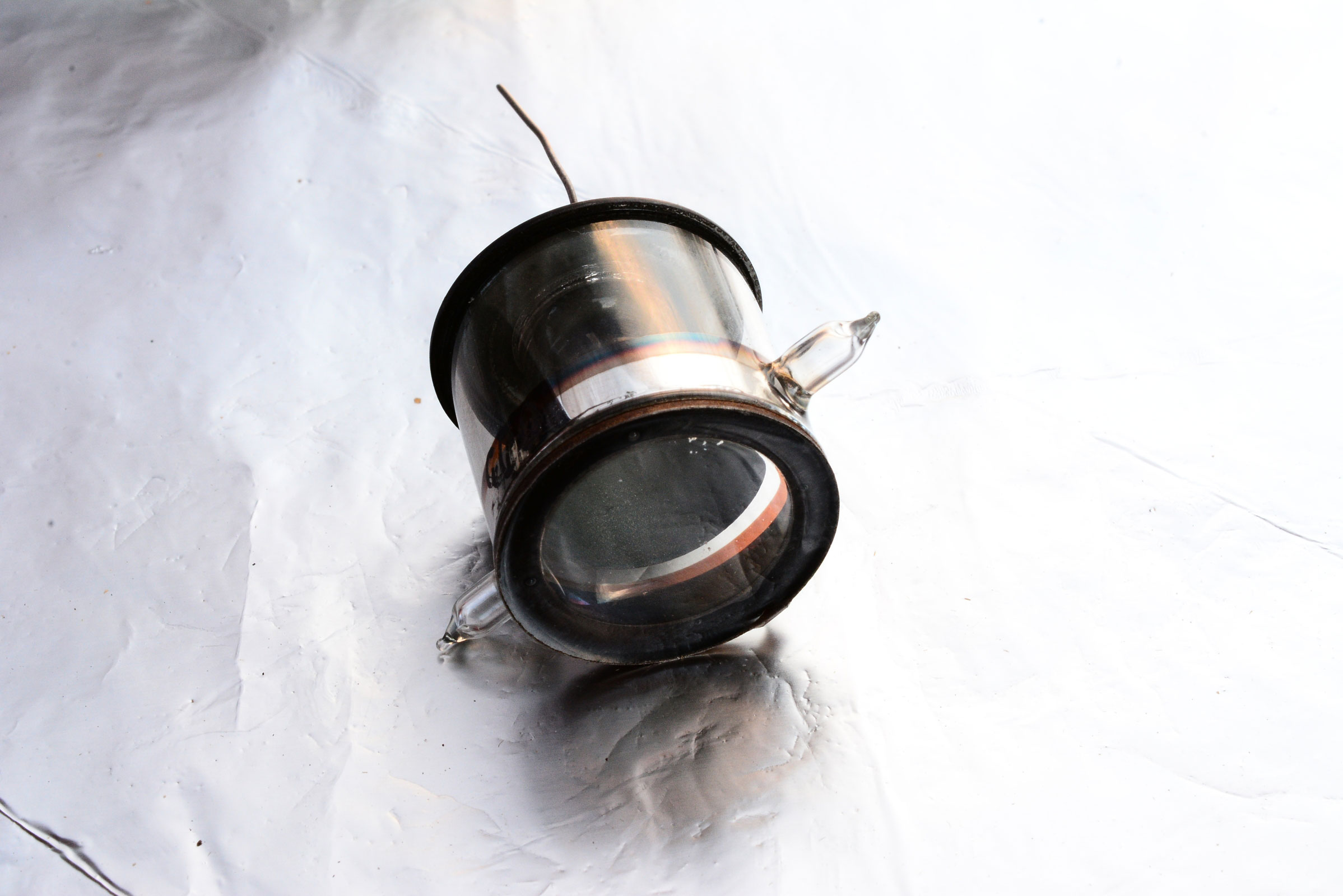

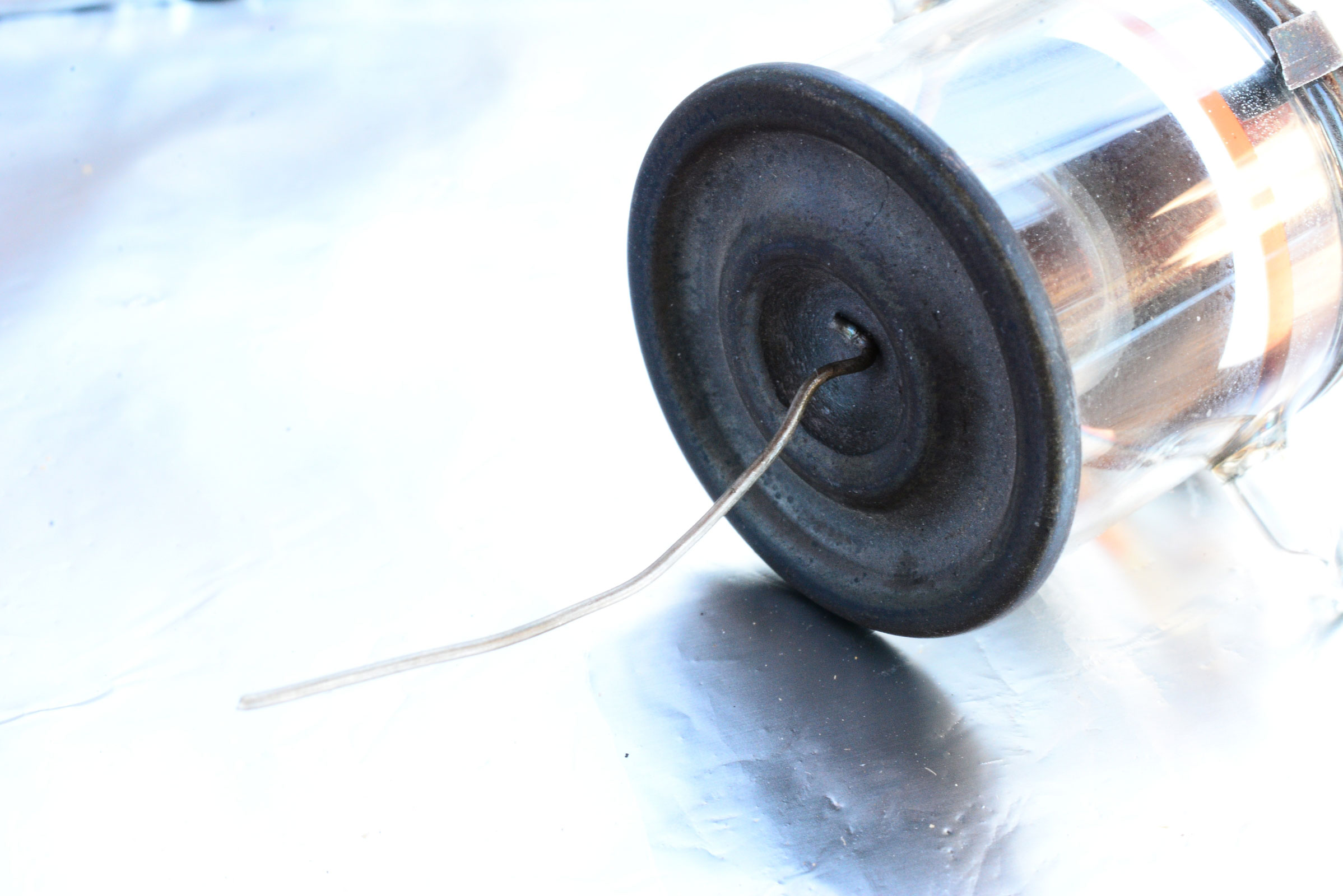

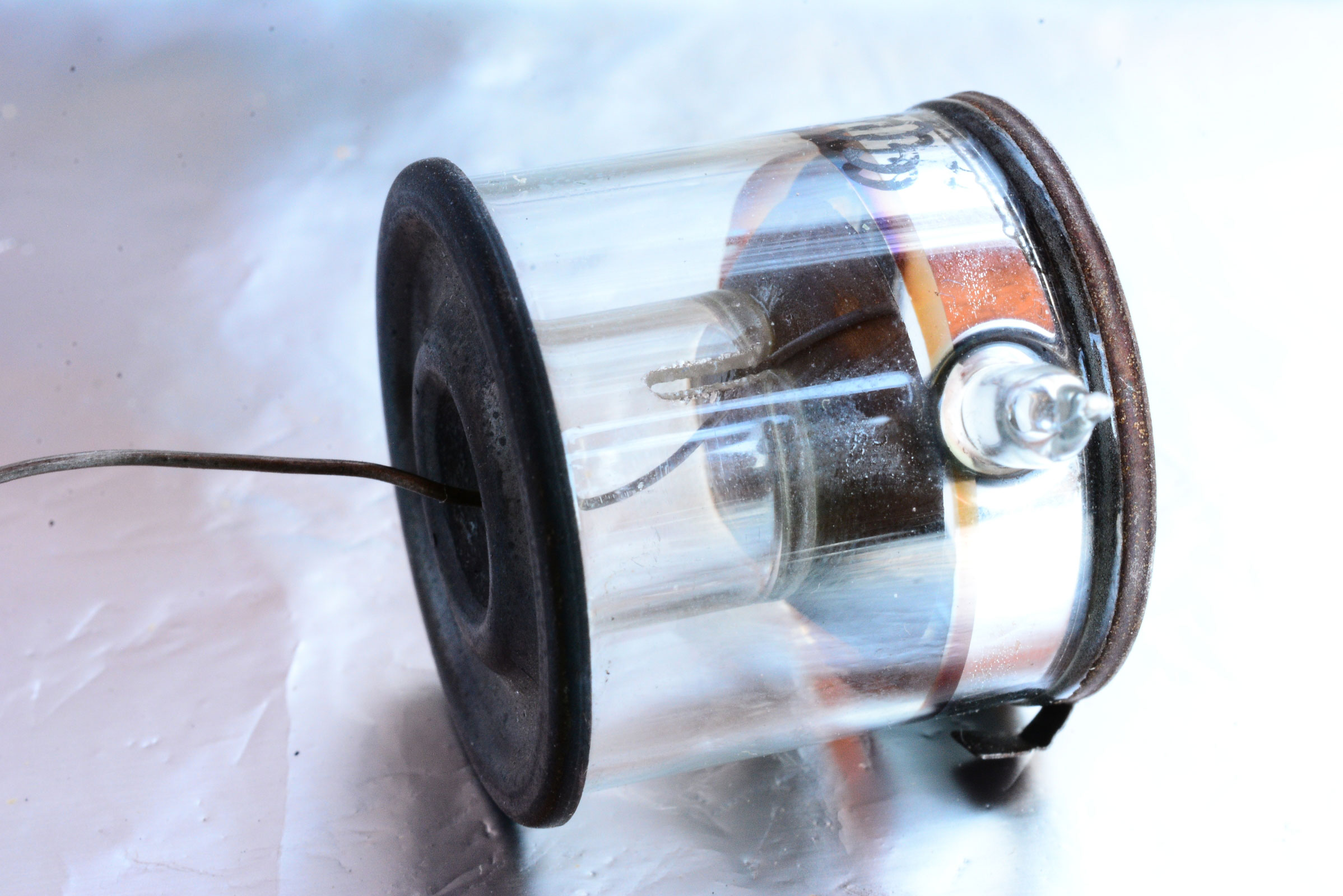

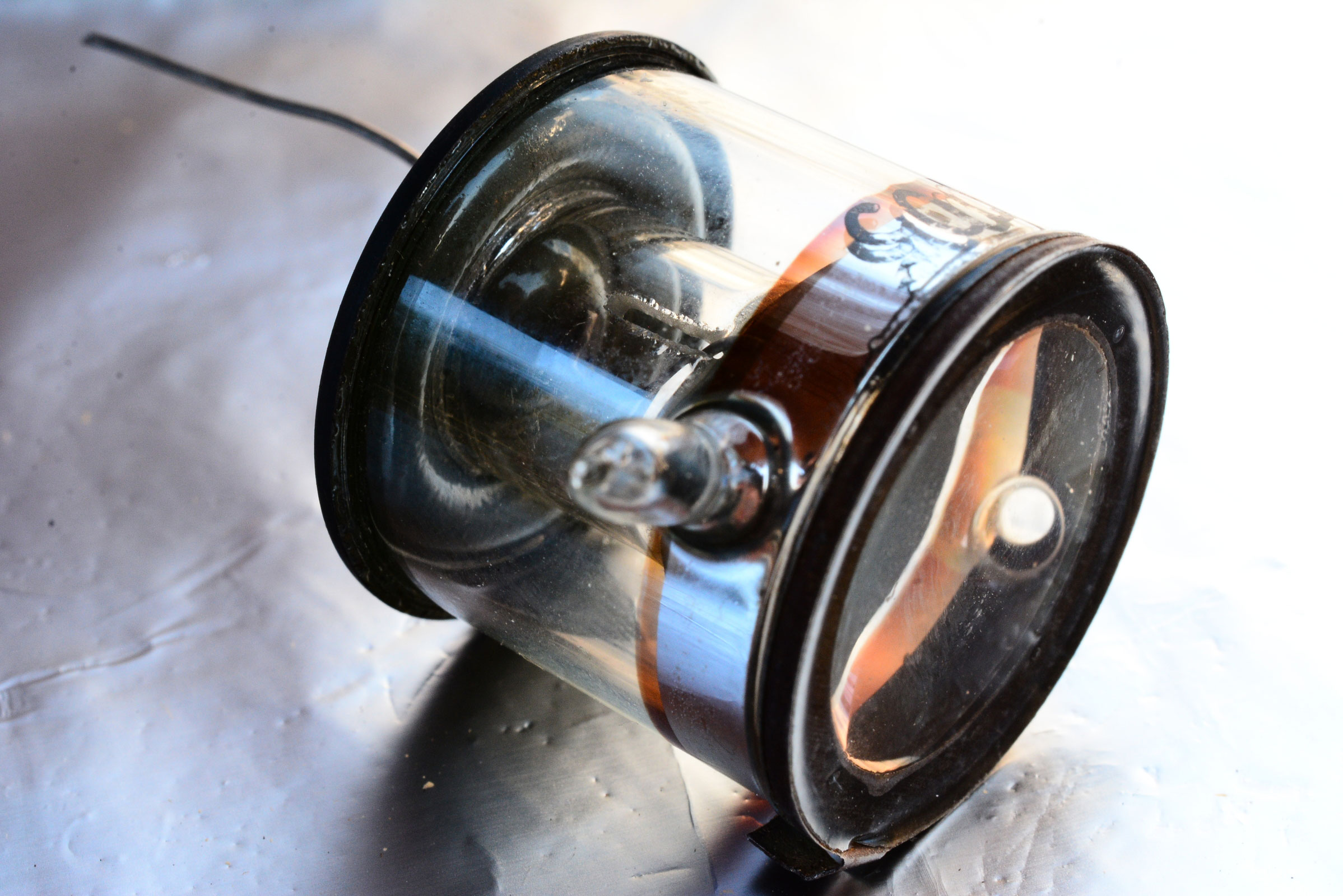

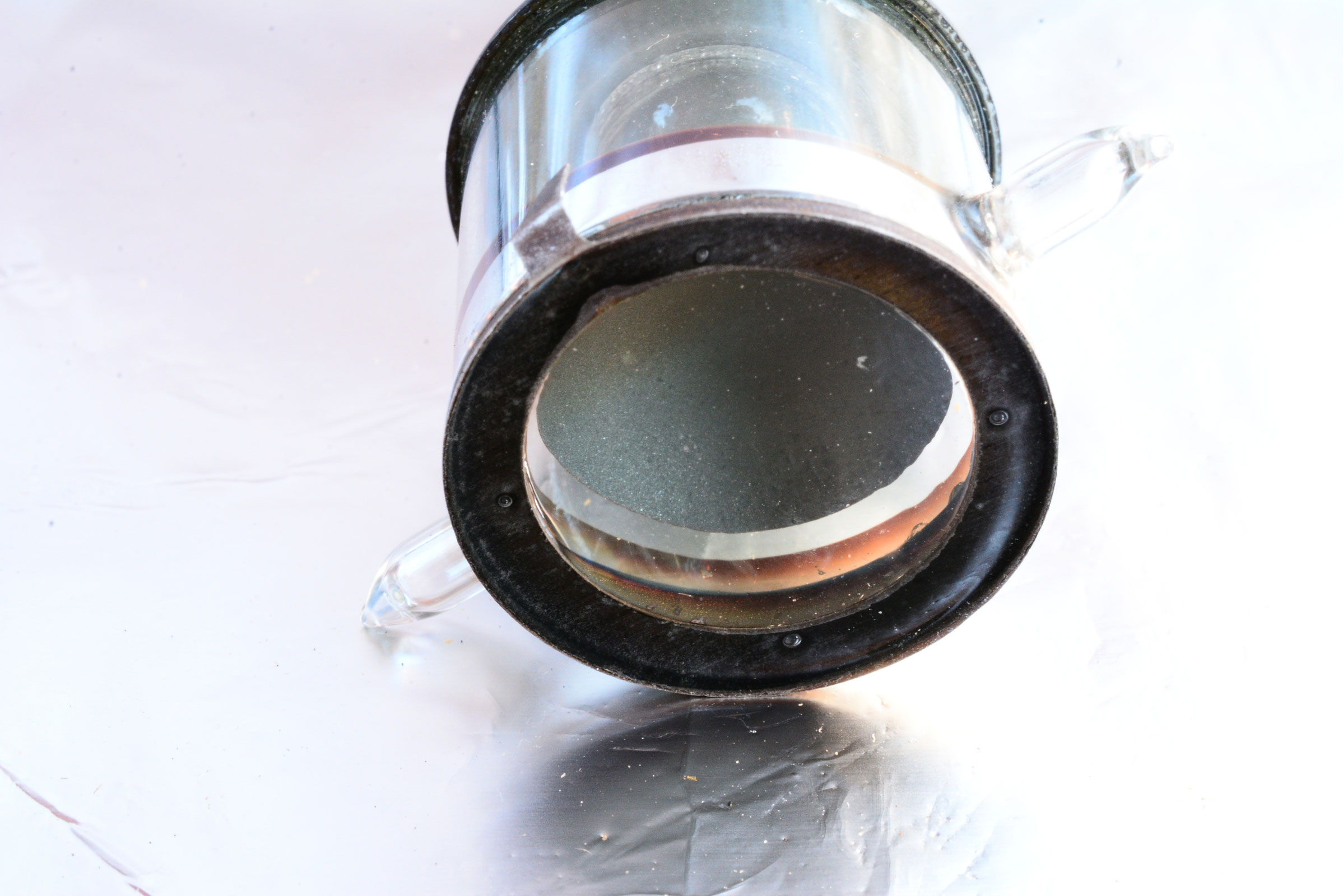

    Фотоэлемент Ф-18. Один из самых первых (зав. № 005) опытных образцов.

    Ф-18-1.jpg Ф-18-3.jpg Ф-18-2.jpg Ф-18-6.jpg Ф-18-4.jpg Ф-18-5.jpg Ф-18-11.jpg Ф-18-12.jpg Ф-18-7.jpg Ф-18-13.jpg Ф-18-9.jpg Ф-18-8.jpg Ф-18-10.jpg

    Last edited: 23 авг 2015
    mutabor, retrotube, St2Ra3nn8ik и 3 другим нравится это.
  11. Entladung

    Entladung Активный пользователь

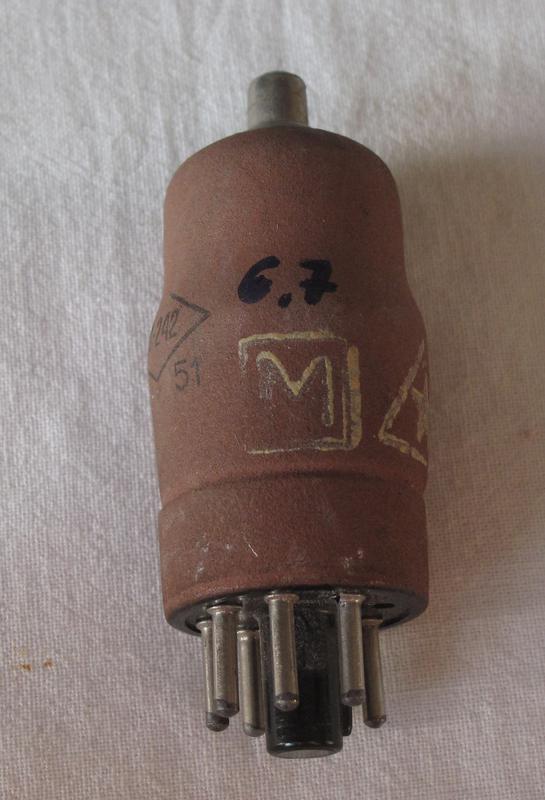

    Стабилитрон СГ4С

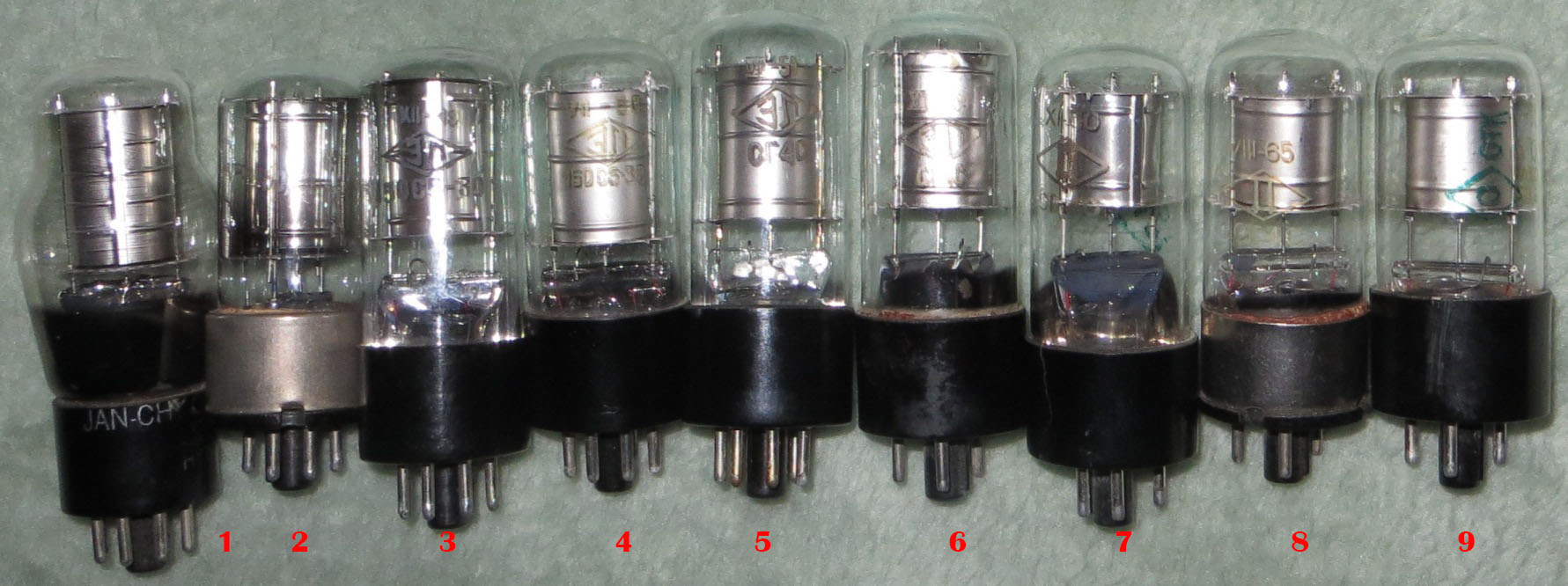

    Слева направо:
    1- OD3/VR-150 HYTRON (как прототип);
    2 - VR-150/30-5, X-46, Электролампа;
    3 - 150С5-30, XII-49, Электролампа; [02.jpg] *)
    4 - 150С5-30, VII-50, Электролампа;
    5 - CГ4С, VIII-51, Электролампа;
    6 - CГ4С, XI-54, Электролампа; [03.jpg]*)
    7 - СГ-4С, XI-60, Анод; На Аноде заметно уменьшили катод:).
    8 - СГ4С, VIII-65, Анод;
    9 - СГ4С, VII-74, Анод.

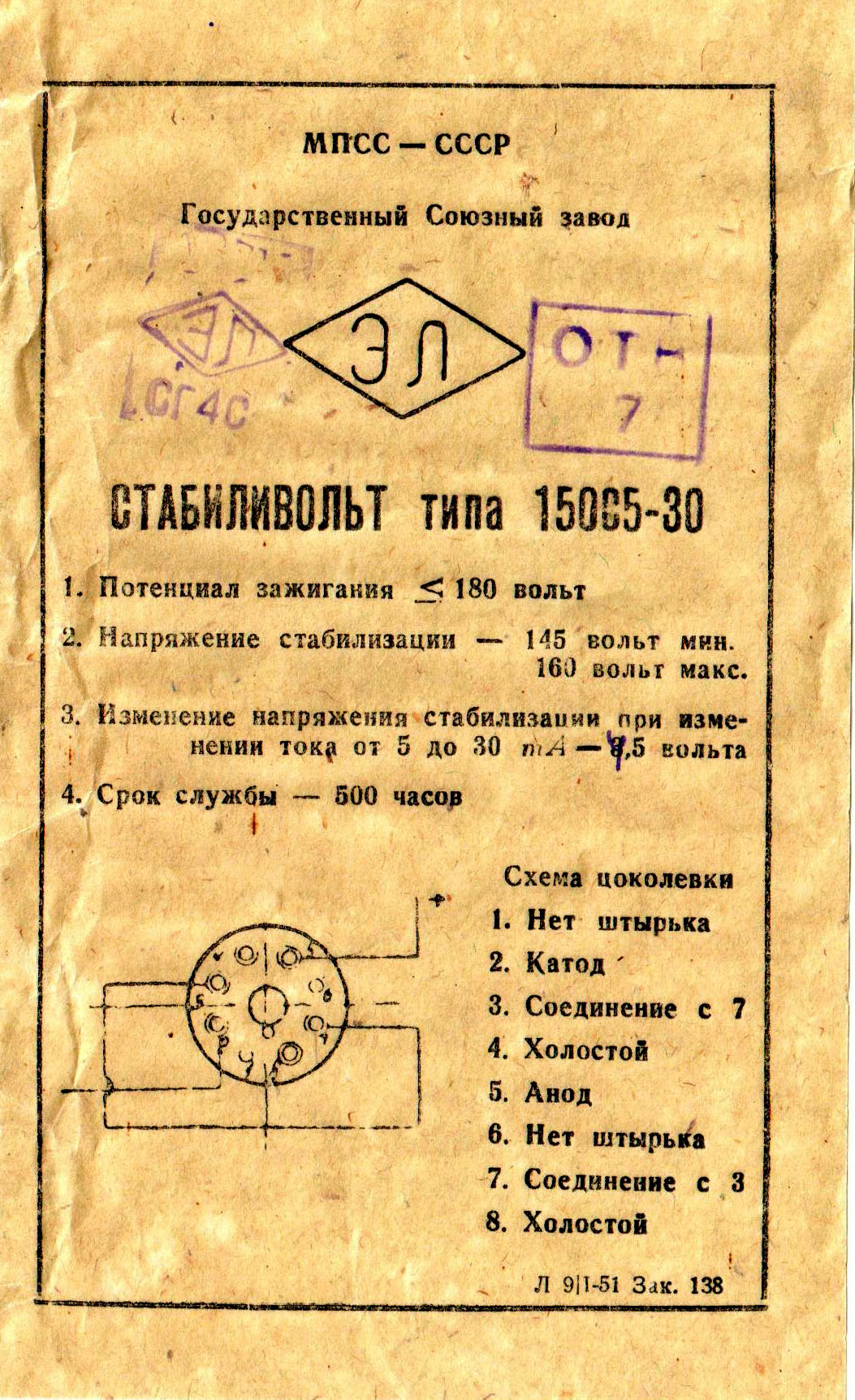

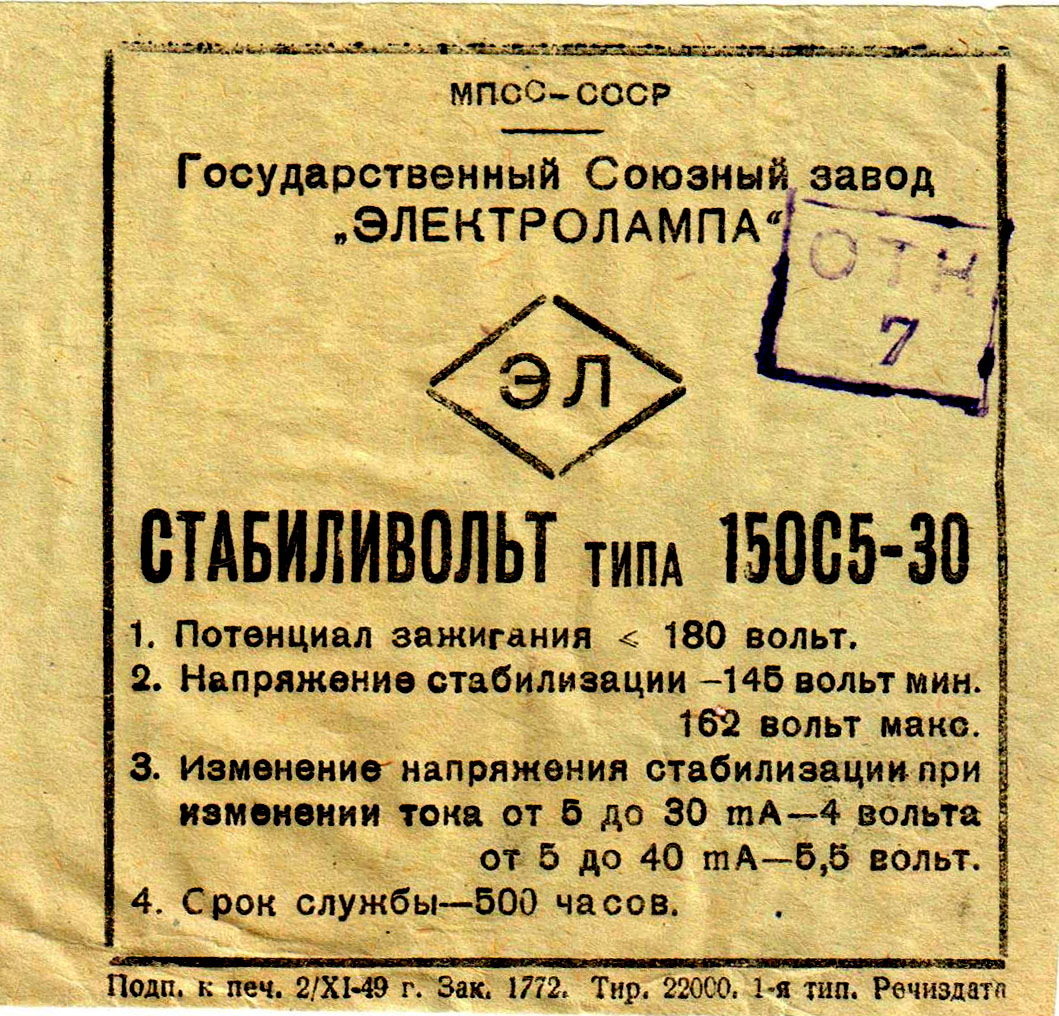

    *)есть этикетка; особенно интересна 02.jpg: товарный знак и открытое название предприятия. 03.jpg - интересно как к старому названию подставили новое.

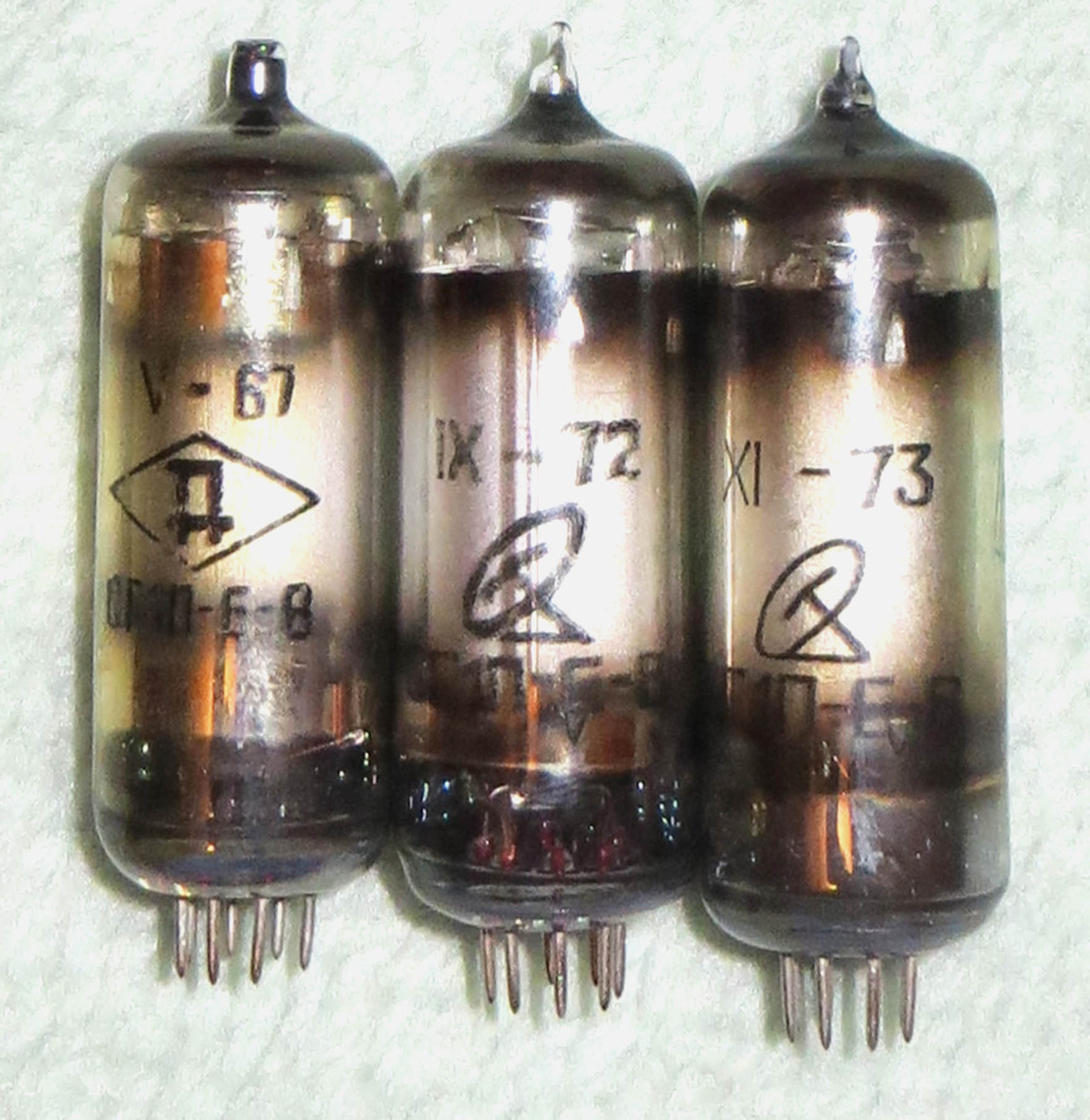

    "Наследник" СГ4С - СГ1П, здесь это СГ1П-ЕВ, точнее - СГ1П-Е-В.


    Вложения:

    • 01.JPG
      Размер файла:
      199,8 КБ
      Просмотров:
      624
    • 02.jpg
      Размер файла:
      422,7 КБ
      Просмотров:
      549
    • 03.jpg
      Размер файла:
      474,1 КБ
      Просмотров:
      676
    • СГ-1П-ЕВ.JPG
      Размер файла:
      297,2 КБ
      Просмотров:
      694
    Last edited: 22 авг 2015
  12. suslox

    suslox Пушистикс Staff Member

    впервые встретился с вот таким вот миниатюрным трехэлектродным тиратроном тлеющего разряда - ТХ-18А, газотрон, 1974г.

    [​IMG]

    Нашел табличку по тиратронам тлеющего разряда. В какой-то мере этот тиратрон - уменьшенный вариант МТХ-90, но с отличиями в некоторых характеристиках.
    Вырезка ниже:
    [​IMG]

    mutabor, retrotube, ASPARTAME и ещё 1-му нравится это.
  13. 1Ж24Б

    1Ж24Б Пользователь

    А как у самых старых в плане сохранности параметров ?

  14. Упырь Болотный

    Упырь Болотный Пользователь

    Повторюсь, в связи с более качественной пересъемкой. Итак…
    Плоская фотопечатающая ЭЛТ 13MO58PT68:
    [​IMG]
    Изготовлена американской компанией ThomasElectronics на 51-й неделе (середина декабря) 1998 года.
    Несмотря на то, что труба не является Бог весть какой редкостью, она сразу привлекает внимание своей необычной формой, за которую её хочется назвать «электровеником» или «электронно-лучевой метелкой». Также она примечательна материалом корпуса: конус изготовлен из керамики – технология, очень распространенная на Западе и почему-то совершенно (за исключением одного известного мне типа ЭЛТ) не прижившаяся у нас. Стеклянные и металлические элементы трубки скреплены с керамикой посредством специального цемента.
    Рассмотрим трубус внимательнее.
    На правой верхней врезке показаны виды ЭЛТ сверху и сбоку.
    На левых верхних врезках показаны экран трубы целиком (заметна характерная игра света на волоконной пластине) и фрагмент экрана крупно. Хорошо видны бирюзовый и пурпурный светофильтры, нанесенные между люминофором и экраном. Если приглядеться, видна еще серая полоска под пурпурной- это зона третьего, желтого цвета свечения. Цвета свечения полос на экране бирюзовый-пурпурный-желтый, и определены они назначением ЭЛТ.
    На нижних врезках показан прожектор ЭЛТ и одна из крепежных бобышек. Всего таких ножек три. Поскольку от соединения бобышки с трубкой не требуется вакуумная прочность, она приклеена к керамике на обычную эпоксидку.
    Габаритные размеры трубки: длина 542мм, ширина 358мм, толщины 48/73мм (без бобышек/общая). Длина горловины 263мм, диаметры горловины 36/37мм (стекло/керамика). Длина рабочей зоны экрана 310мм, ширина ее – 2мм/цвет, ширина ВОП с полями - 18мм.
    А применяется этот электровеник в профессиональных фотопринтерах для рулонной фотобумаги. Характеристики одного из таких принтеров (в нем как раз применена наша трубка) приведены на сайте.

    Last edited: 20 дек 2016
    ИнженерВ, alex_lv, retrotube и 4 другим нравится это.
  15. V. Frankenstein

    V. Frankenstein Пользователь

    Все правильно, экран является волоконно-оптической пластиной. Множество кусочков стеклянного волокна собирается вместе торцами кверху, спекается, затем шлифуется.

  16. suslox

    suslox Пушистикс Staff Member

    Пентод высокой частоты повышенной надежности 1П5Б, 1966г. Со слов 1Ж24Б - лампа довольно редкая:)

    [​IMG]

    Посмотрел параметры в инете, такое чувство, что эта лампа позднее "выросла" в 1П22Б/24Б.:?

    retrotube, ASPARTAME и ОС142ЕН5А нравится это.
  17. 1Ж24Б

    1Ж24Б Пользователь

    Пока не встречал её применения в промышленных изделиях, либо 2П5Б, либо массовая 1П24Б.

  18. Entladung

    Entladung Активный пользователь

    При токе 5 - 30 мА напряжение стабилизации меняется на 9.8 В. Это больше, чем допускается для СГ4С, но меньше, чем допускается для 150С5-30.

    В продолжение темы:
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-326#post-122547
    Фото не мои, что очень-очень жаль и не менее досадно:evil:.


    Вложения:

    • 1.jpg
      Размер файла:
      58,3 КБ
      Просмотров:
      648
    • 2.jpg
      Размер файла:
      60,5 КБ
      Просмотров:
      593
    alex_lv, ОС142ЕН5А, retrotube и 3 другим нравится это.
  19. suslox

    suslox Пушистикс Staff Member

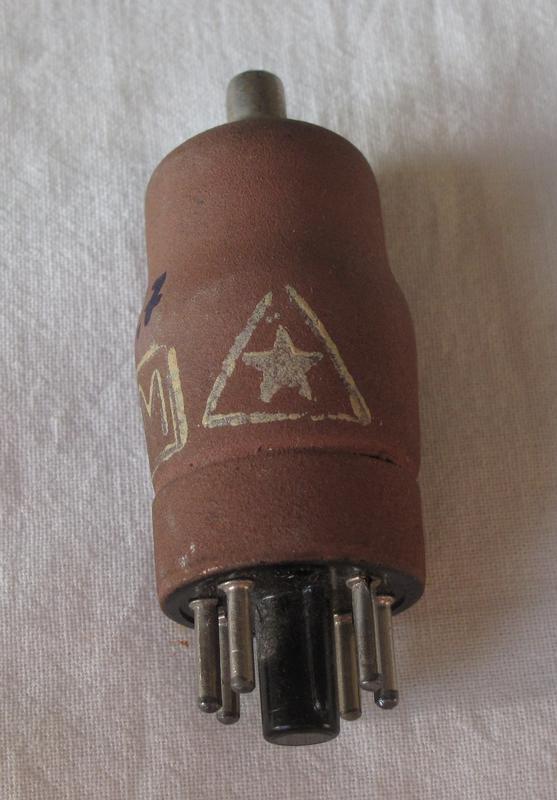

    Опытный экземпляр газоразрядного источника шума ТГ1П - 1957 г выпуска.

    [​IMG]

    mutabor, alex_lv, ОС142ЕН5А и 4 другим нравится это.
  20. Entladung

    Entladung Активный пользователь

    Интересно, что как о достижении пишут об особой форме торца баллона, но при этом форма торца баллона ТХ-18 искажена остатками штенгеля.

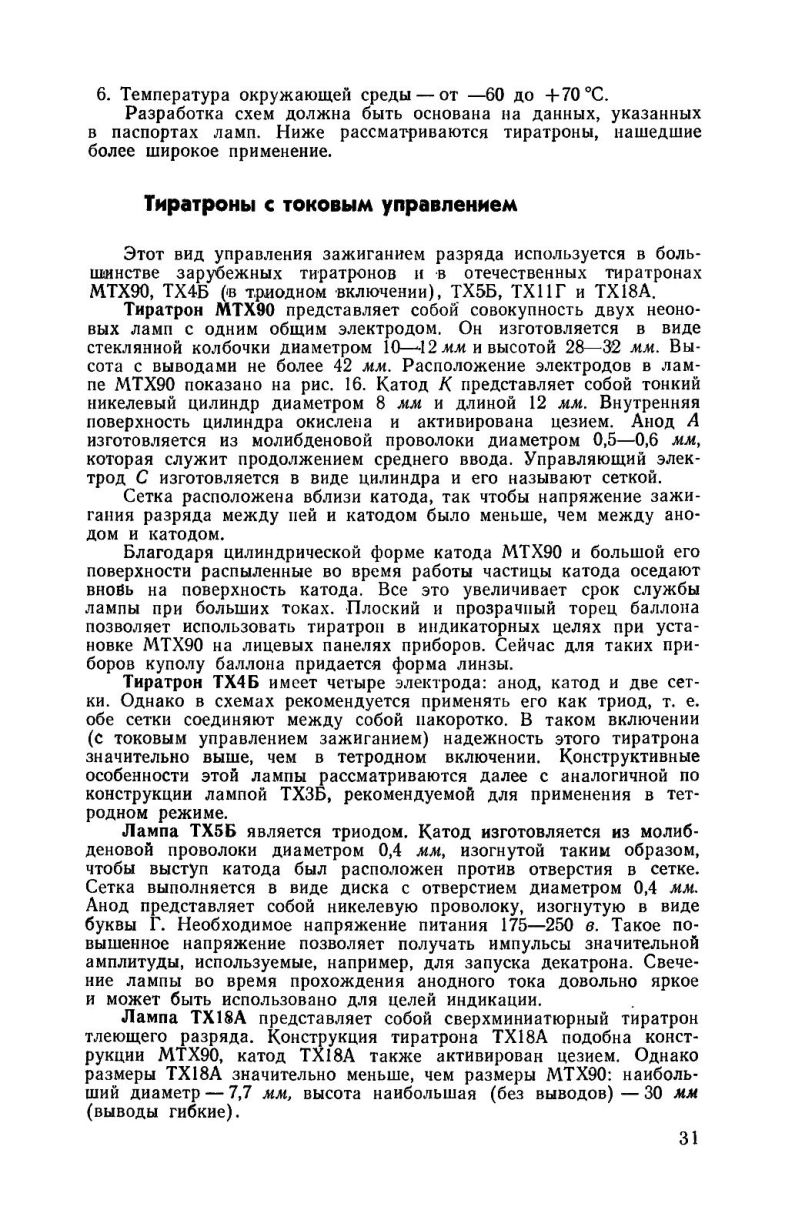

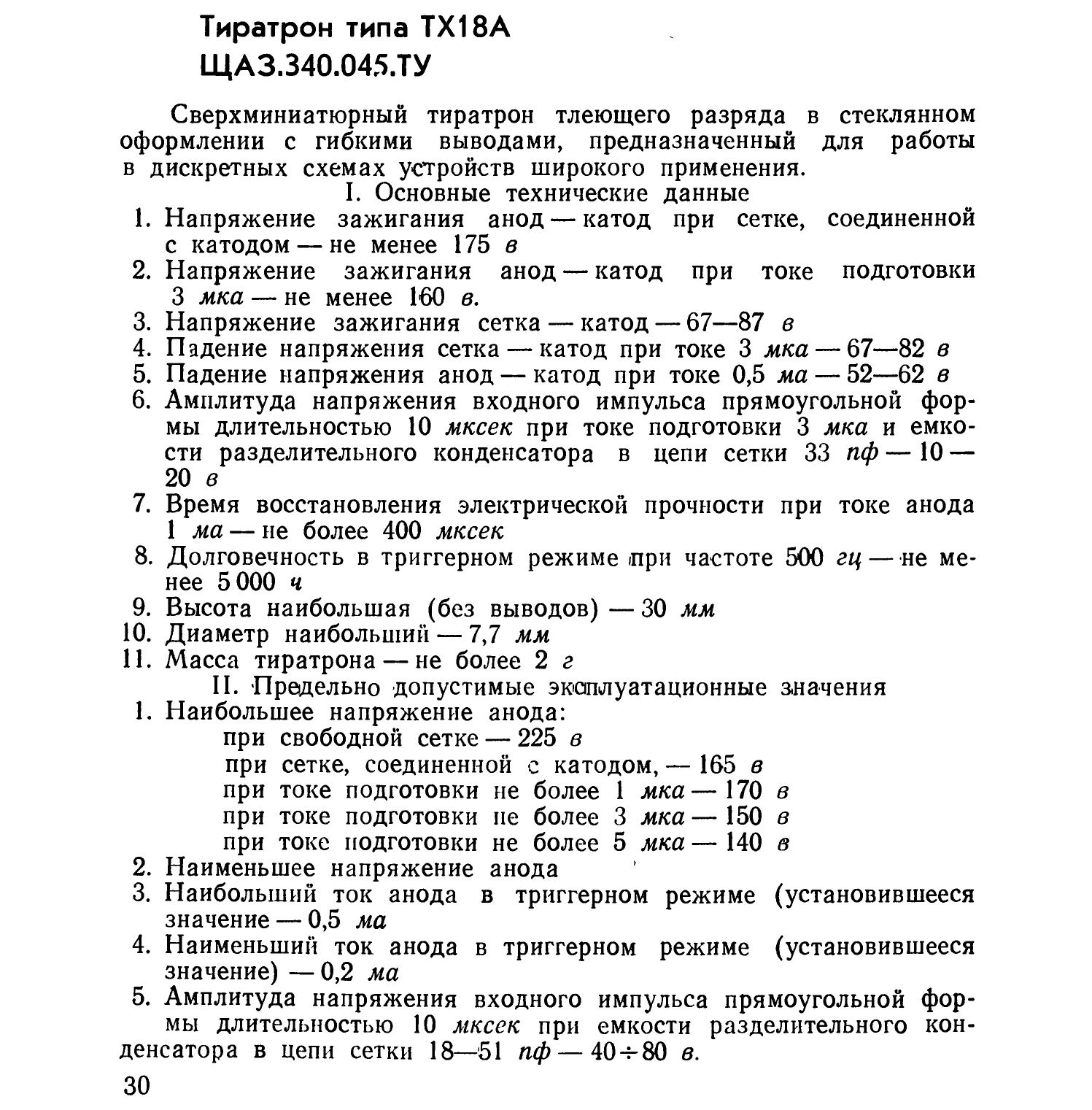

    Даные вот: p0031.jpg, p0032.jpg

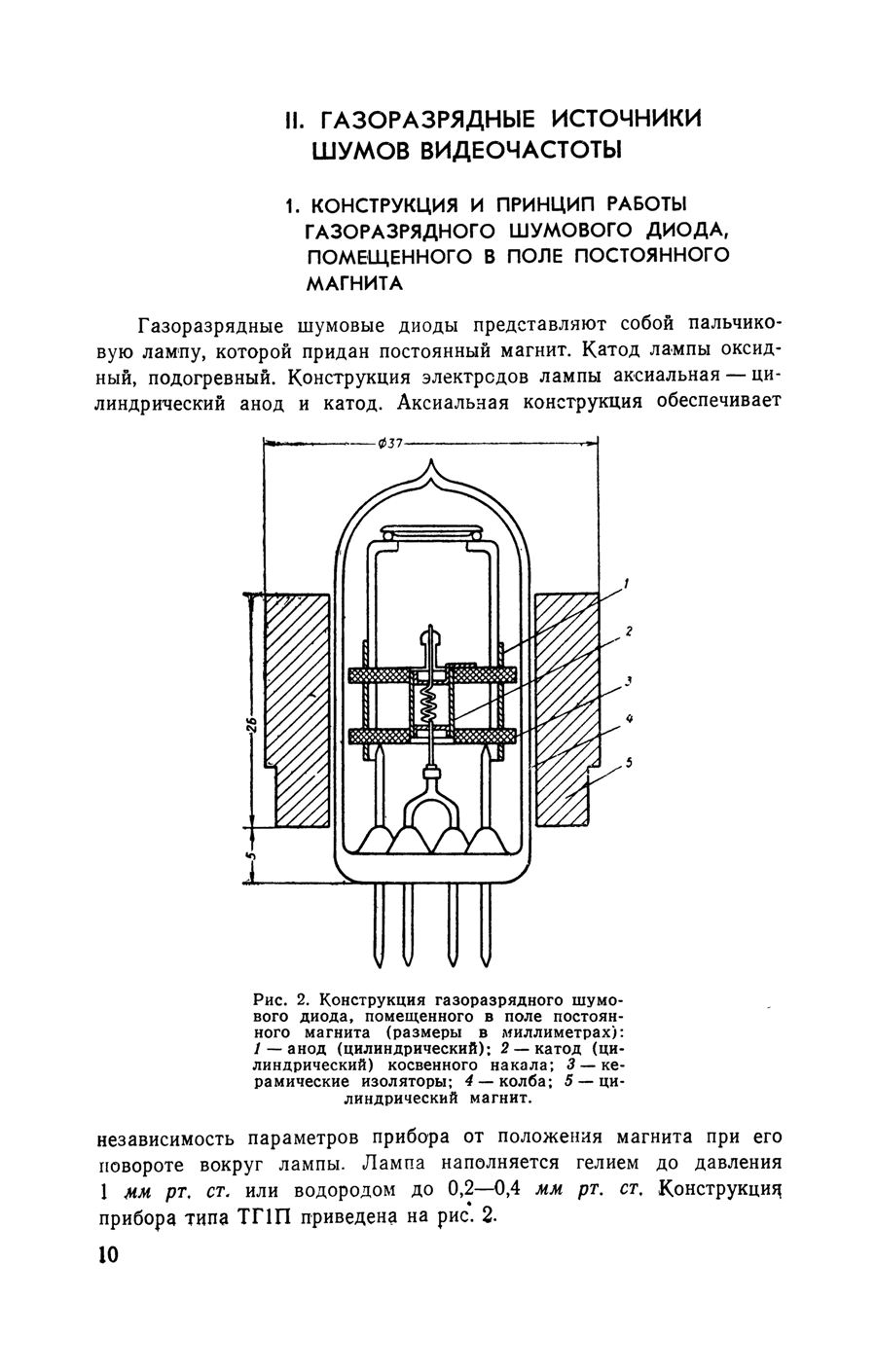

    И про ТГ1П:


    Вложения:

    • p0031.jpg
      Размер файла:
      393,3 КБ
      Просмотров:
      580
    • p0032.jpg
      Размер файла:
      251,6 КБ
      Просмотров:
      658
    • p0011.jpg
      Размер файла:
      155,3 КБ
      Просмотров:
      579
    Last edited: 26 авг 2015
    mutabor, ОС142ЕН5А, retrotube и 4 другим нравится это.
