Напряжение зажигания газотронов не превышает 20 В. С учётом обеспечения стабильности тока через прибор, падение на резисторе желательно иметь ок. тридцати же вольт. Всего, следовательно ок. 60 В на газотрон и гасящий резистор. Величина сопротивления этого резистора определяется допустимым током через газотрон.
У меня поставлен ЛАТР для регулировки высокого напряжения и набор резисторов разных номиналов для выбора необходимого анодного тока прибора.
Стенд предназначен для испытаний не только газотронов, но и тиратронов.



А вот про такую щелевую лампочку ТНАЛ-0,15 кто нибудь что нибудь знает?
Мне кажется она УФ для мед и вет целей-типа лишаи определять-ведь они флуоресцируют в УФ-хотя могу и ошибаться-но светит она со слов её бывшего хозяина-дарителя-сине-фиолетовым светом (или цветом)



Ленинградский электротехнический институт им. В.И. Ульянова (Ленина) (Ленинград).
Известия ЛЭТИ : сб. науч. тр. / Ленинградский электротехнический институт им. В.И. Ульянова (Ленина) (Ленинград). - Л. : ЛЭТИ, 1907 - 1998.
Вып. 237 : Вопросы электроники / редкол.: Ю. А. Быстров, В. А. Меос, А. А. Потсар, А. Д. Сушков (отв. ред.), Ю. Я. Юров. - 1978. - 98 с. : ил., граф., табл. - : Изв.ЛЭТИ. 1978/237. - Библиогр. в конце ст. - 300 экз. - (в пер.) : 0.40 р.
Содержание:
...................................................................................................................................................................

Григорьев, В. Н. Влияние технологических отклонений при наполнении лампы-отметчика времени ТНАЛ-0,15 на срок службы / В. Н. Григорьев, А. И. Корчевенко, Е. Д. Николаева.

...................................................................................................................................................................



Да-я уже это определил-а поисковики по запросу-Щелевая лампа-такую шнягу несут-что аж фуфайка заворачивается



Entladung, большое спасибо! уважаю серьёзный подход!



Да, явно кварц.

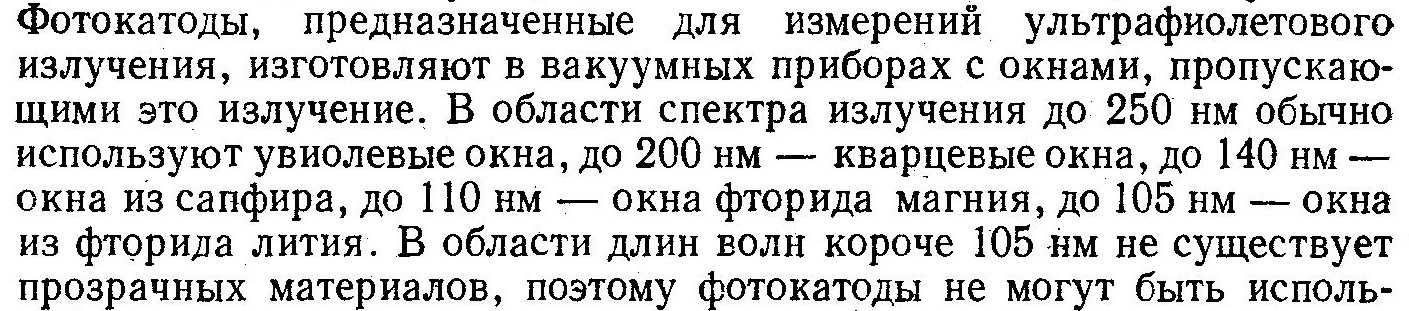

[attachment=0:2wzphmoo]окна на форум.jpg[/attachment:2wzphmoo]

Кстати, судя по тому что в паспорте приводятся данные измерений только для средне- и длинноволновой областей - надо полагать, именно на них в первую очередь он и был рассчитан. А УФ так, "мимо пробегал"



Ионные (газоразрядные) приборы: газотроны тиратроны и газоразрядные стабилизаторы напряжения - это часть истории радиоэлектроники. В настоящее время эти приборы почти полностью вытеснены полупроводниковыми приборами, применение ионных очень ограничено.
Но в них есть красота, которая у пп приборов отсутствует.



Да, В Рязани было очень мощное производство. Сейчас оно распалось на ряд фирм. Наряду с Импульсными технологиями также Рязани Электронприбор и НПП Фон. Причём все три располагаются по одному адресу.
К тиратронам я предполагаю перейти после завершения выкладки по газотронам. Есть ещё один ртутный газотрон и несколько в наполнении инертными газами.

Для chem_kot. Я рад, что эта информация вызывает интерес.

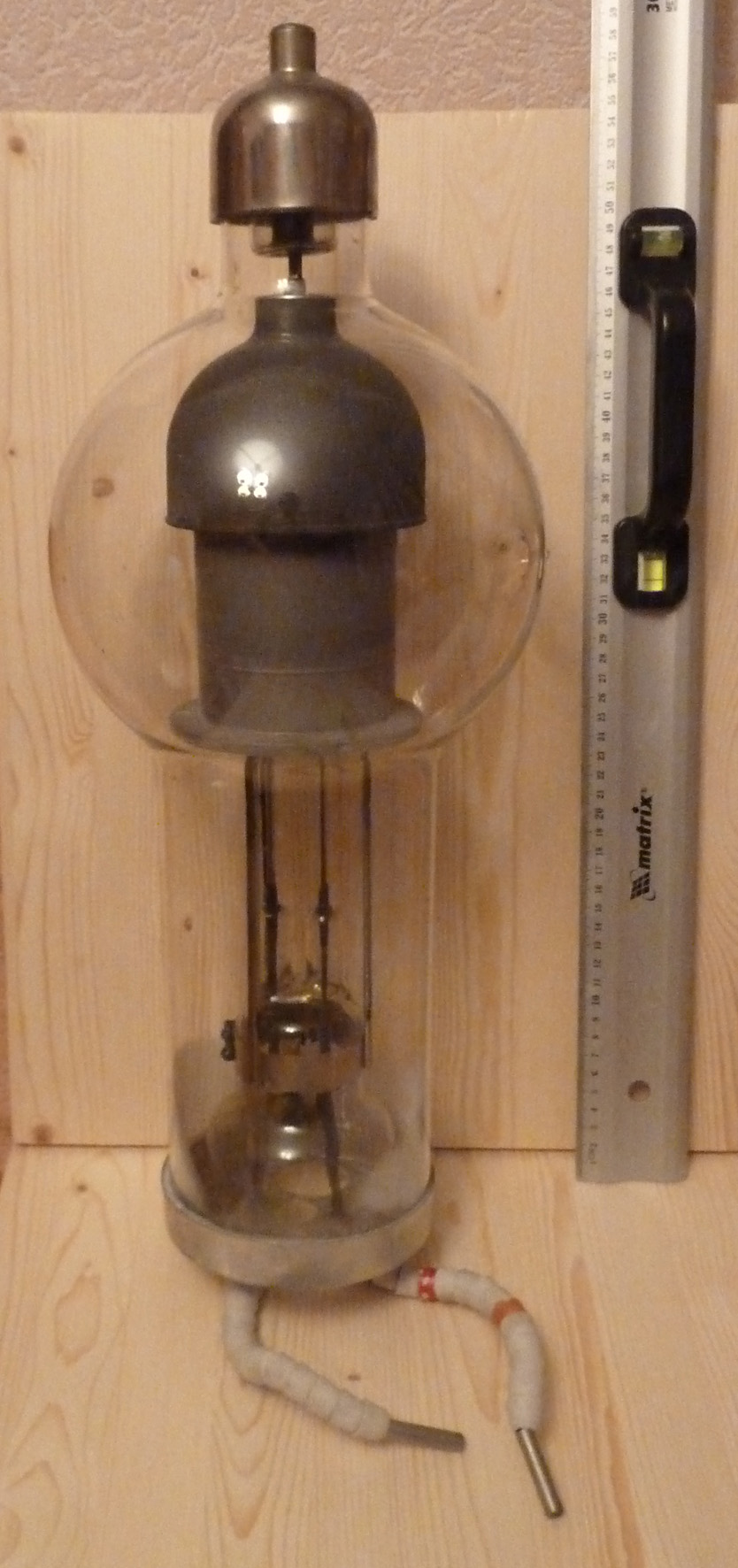

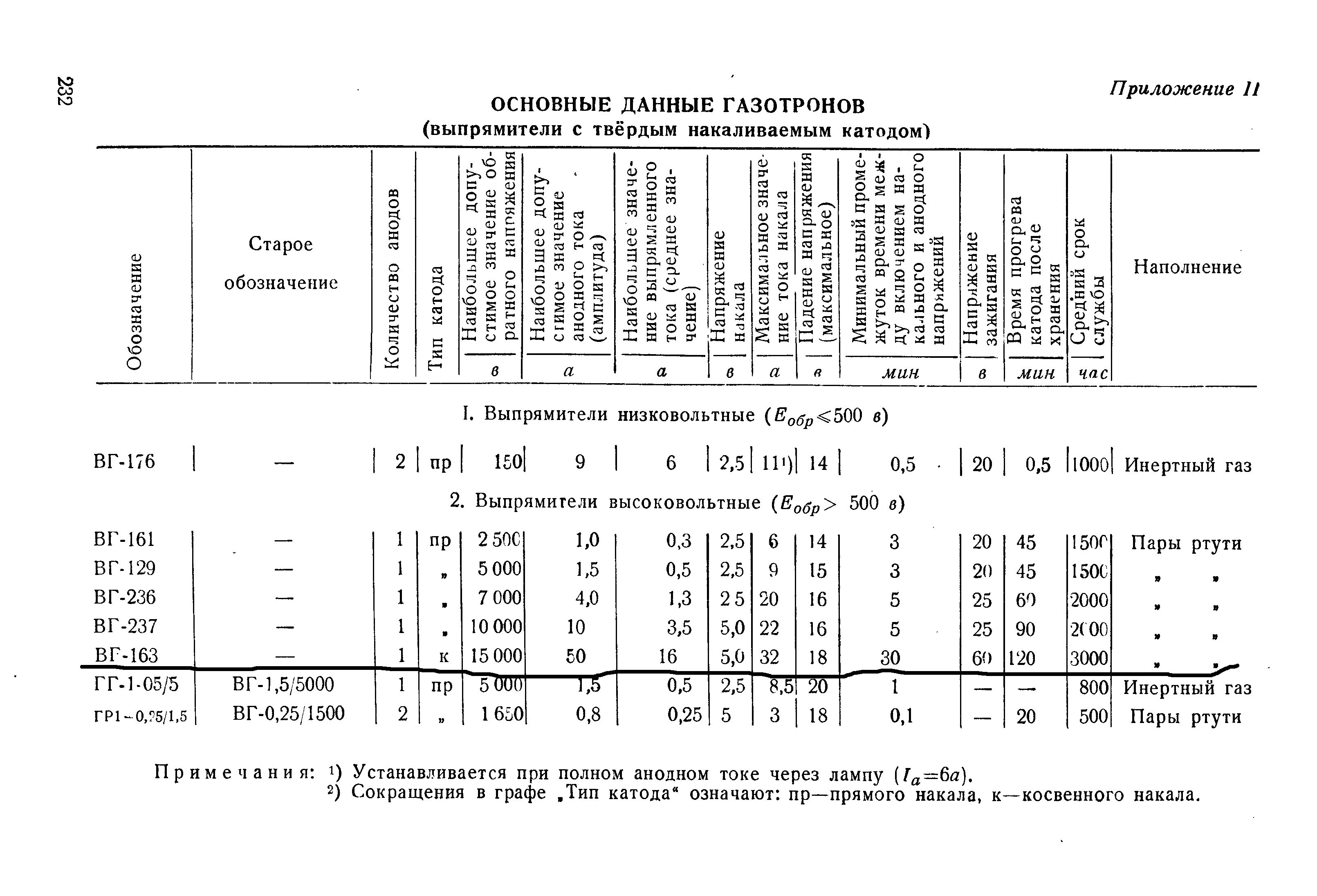

Ртутный газотрон ВГ-163. Самый мощный из выпускавшихся в СССР после 1945 г.
По максимальному току анода приближается к маломощным ртутным колбам и экзитронам.

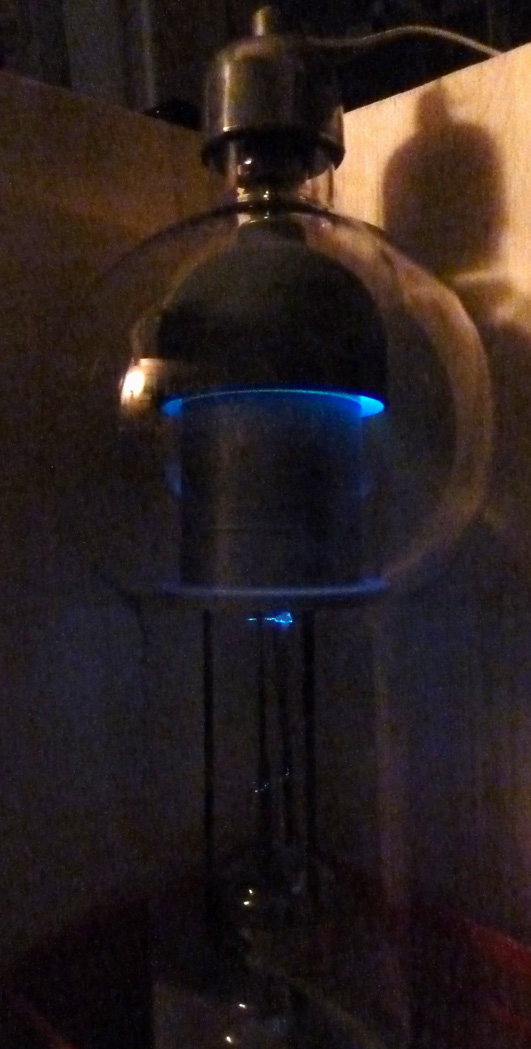

Из-за того, что прибор полузакрытой конструкции, свечение относительно слабое, несмотря на анодный ток здесь в 10 А.



Чем больше будет снимков, тем больше можно обнаружить конструктивных особенностей.

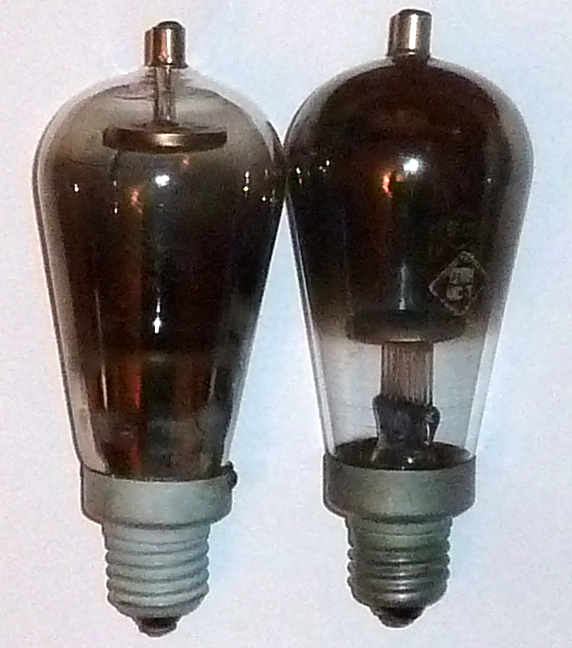

Так при сравнении ВГ-129 выпуска 1951 и 1959 гг. видно, что в 1951 г. резьбовой цоколь короче на один виток резьбы. Крепление анода в 1951 г. выполнялось сваркой в стык, а в 1959 г. анодный вывод снабжён трёмя лапками. И это не на одном приборе.

Я думаю, чем больше будет иллюстраций, тем лучше.
