  1. 1Ж24Б

    1Ж24Б Пользователь

    Интересный узел для подстройки частоты.

    1Ж24Б, 18 июл 2015
    #6061
  2. Entladung

    Entladung Активный пользователь

    für Анархист
    о ВГ-129.
    У себя не нашёл уже ни одного нового газотрона. Все работавшие, все с потемневшим баллоном.
    На сайте у Клапауция показан в справочных материалах без налёта на стекле. И, наконец, можно померять падение напряжения на постоянном токе. Если как в справочнике - новый, интересен очень...
    Здесь из справочника Бройде, 1956. Отмечу, что ВГ-129 в оглавлении справочника пропущен.

    Справочник должен быть с грифом.


    Вложения:

    • ВГ-129.djvu
      Размер файла:
      95 КБ
      Просмотров:
      231
    Entladung, 19 июл 2015
    #6062
  3. suslox

    suslox Пушистикс Staff Member

    точечную модуляторную лампу ДРГМ-70-2 тут уже много кто выкладывал, в том числе и я, но паспорта, насколько помню, еще не было.
    восполняю этот проблел:

    [​IMG]

    [​IMG]

    [​IMG]

    suslox, 20 июл 2015
    #6063
    ASPARTAME, klapaucy и 1Ж24Б нравится это.
  4. Анархист

    Анархист Пользователь

    Тов.Entladung таки замерил я падение на постоянном токе.Подав 166в на газотрон и нагрузив 40вт накалкой получил на нагрузке 158в, получается падение всего 8в?

    Анархист, 20 июл 2015
    #6064
  5. retrotube

    retrotube Пользователь

    Здравствуйте.
    Х-6/опытная/1960г.


    Вложения:

    • Х6_1960.JPG
      Размер файла:
      124,7 КБ
      Просмотров:
      607
    Last edited: 20 июл 2015
    retrotube, 20 июл 2015
    #6065
    Упырь Болотный, klapaucy, suslox и ещё 1-му нравится это.
  6. 1Ж24Б

    1Ж24Б Пользователь

    Красное на остатке штенгеля - обломанный вывод анода ?

    1Ж24Б, 20 июл 2015
    #6066
  7. silverray

    silverray Активный пользователь

    Никак, ув. мегаполис пожаловал? :)

    silverray, 20 июл 2015
    #6067
  8. retrotube

    retrotube Пользователь


    Надо менять мыльницу и фон:)

    Last edited: 21 июл 2015
    retrotube, 20 июл 2015
    #6068
  9. retrotube

    retrotube Пользователь

    Посмотрю внимательнее позже.Фото из архива.Лампу куда-то засунул.

    retrotube, 20 июл 2015
    #6069
  10. retrotube

    retrotube Пользователь

    Старенькая 13ЛО36В

    Диодик протирать не стал,чтобы не слезла оставшаяся маркировка.


    Вложения:

    • 13ло36в.JPG
      Размер файла:
      195,3 КБ
      Просмотров:
      743
    • 2д3б_1957.JPG
      Размер файла:
      209,7 КБ
      Просмотров:
      533
    Last edited by a moderator: 21 июл 2015
    retrotube, 21 июл 2015
    #6070
  11. suslox

    suslox Пушистикс Staff Member

    Да, похоже так. У меня есть фото данной лампы, некогда ранее сохраненное вроде с оффтопа. там вывод сверху присутствует.

    Преобразователь манометрический термопарный - ПМТ-6-3:

    общий вид и тара:
    [​IMG]

    вывода:
    [​IMG]

    входное "окно":
    [​IMG]

    и паспорт!
    [​IMG]

    Last edited: 21 июл 2015
    suslox, 21 июл 2015
    #6071
    ASPARTAME и 1Ж24Б нравится это.
  12. suslox

    suslox Пушистикс Staff Member

    данные фоты были найдены на украинской торговой площадке, но не репостнуть их тут я просто не могу - слишком уж интересный на мой взгляд прибор. :)

    итак - счетчик для измерения бета излучения паров и газов типа СБМ-7. выглядит очень необычно за счет стеклянного патрубка со стеклянным же краником и носиком для закачки в счетчик исследуемого пара или газа.

    [​IMG]

    есть и небольшая часть паспорта:

    [​IMG]

    suslox, 23 июл 2015
    #6072
    ASPARTAME и klapaucy нравится это.
  13. Entladung

    Entladung Активный пользователь

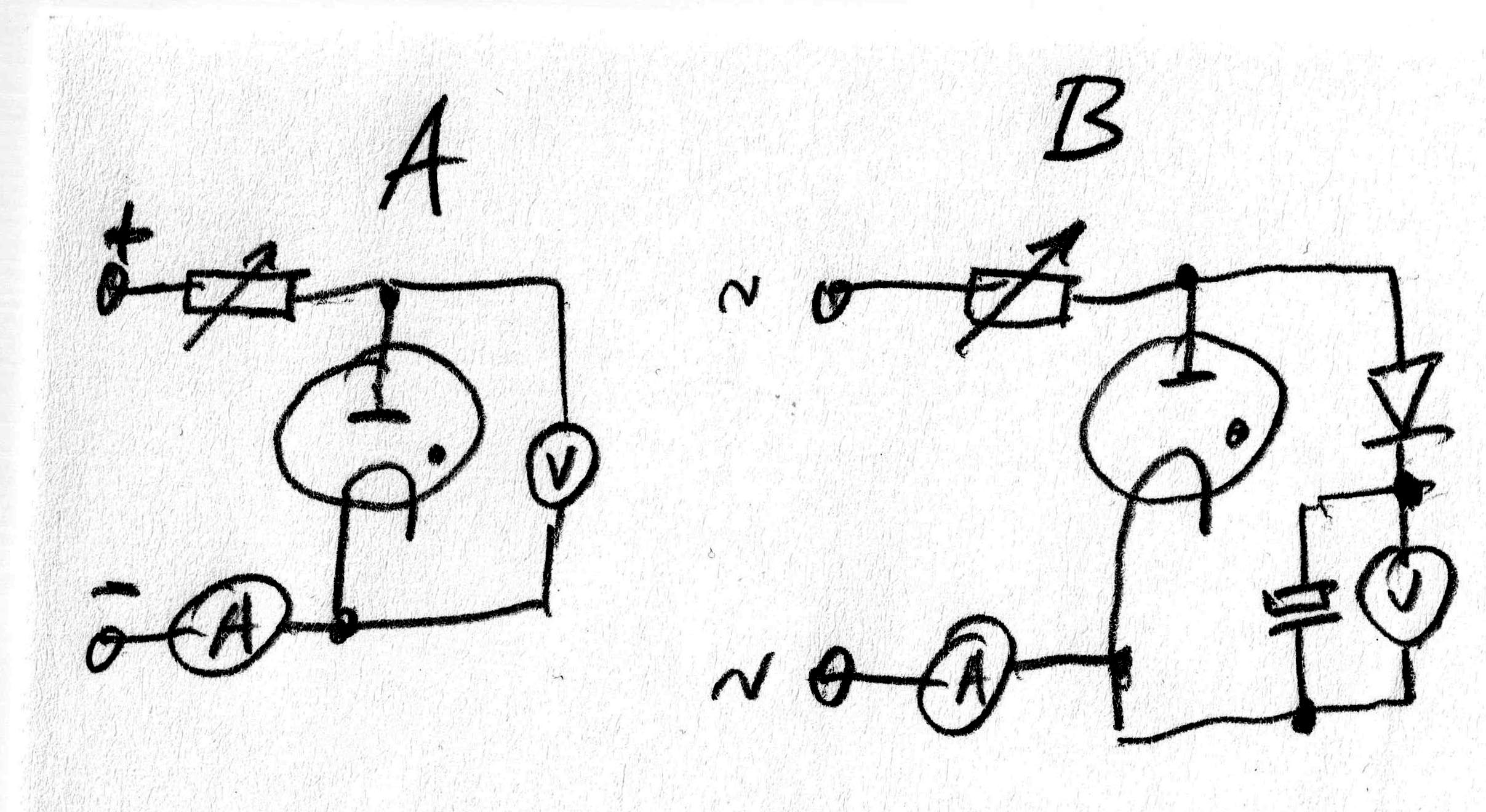

    Измерение лучше так:
    А - в соответствии с ГОСТ;
    В - можно на переменном токе.


    Вложения:

    • 1.jpg
      Размер файла:
      387,3 КБ
      Просмотров:
      687
    Entladung, 23 июл 2015
    #6073
    Анархист и Упырь Болотный нравится это.
  14. Анархист

    Анархист Пользователь

    Сегодня очередное пополнение в семье газотронов линейки ВГ-***:)

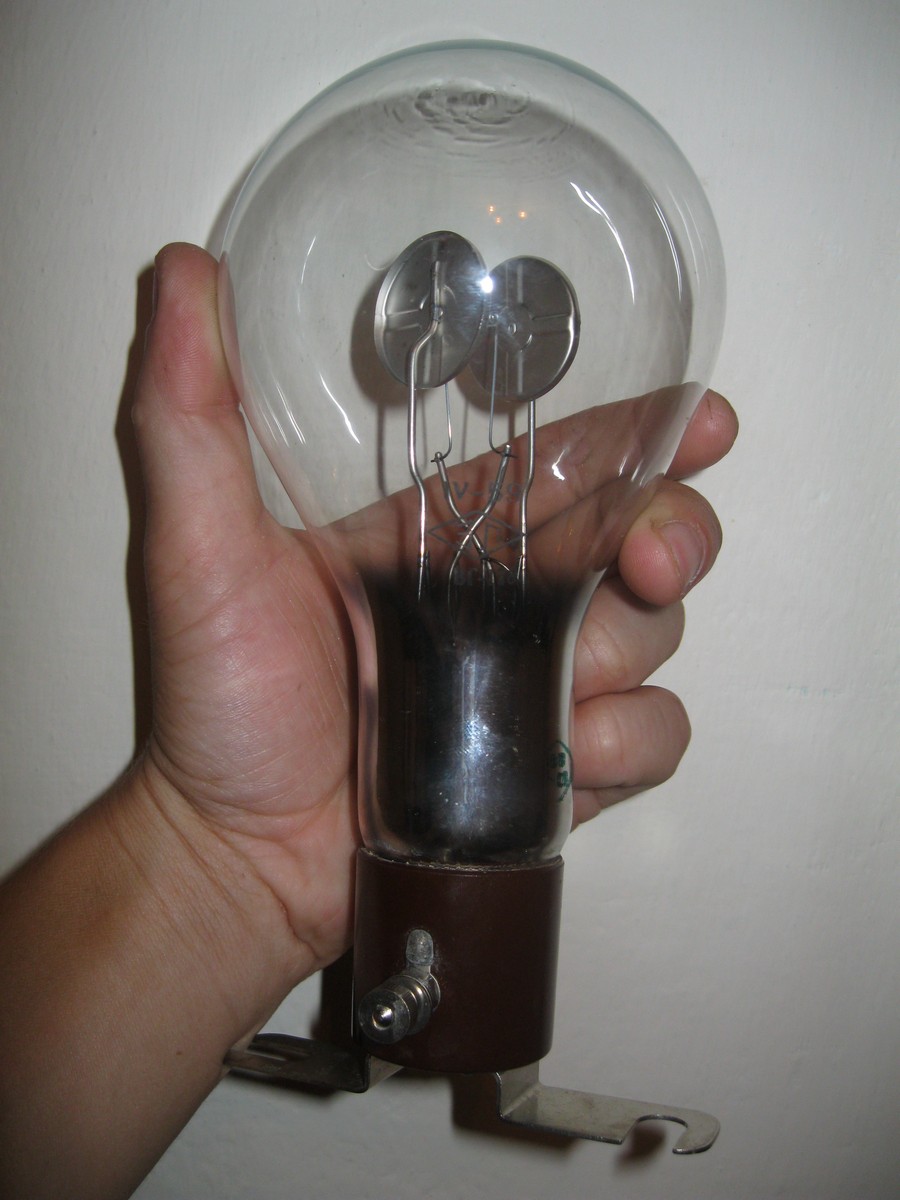

    Встречаем двуханодный тунгар ВГ-176;)

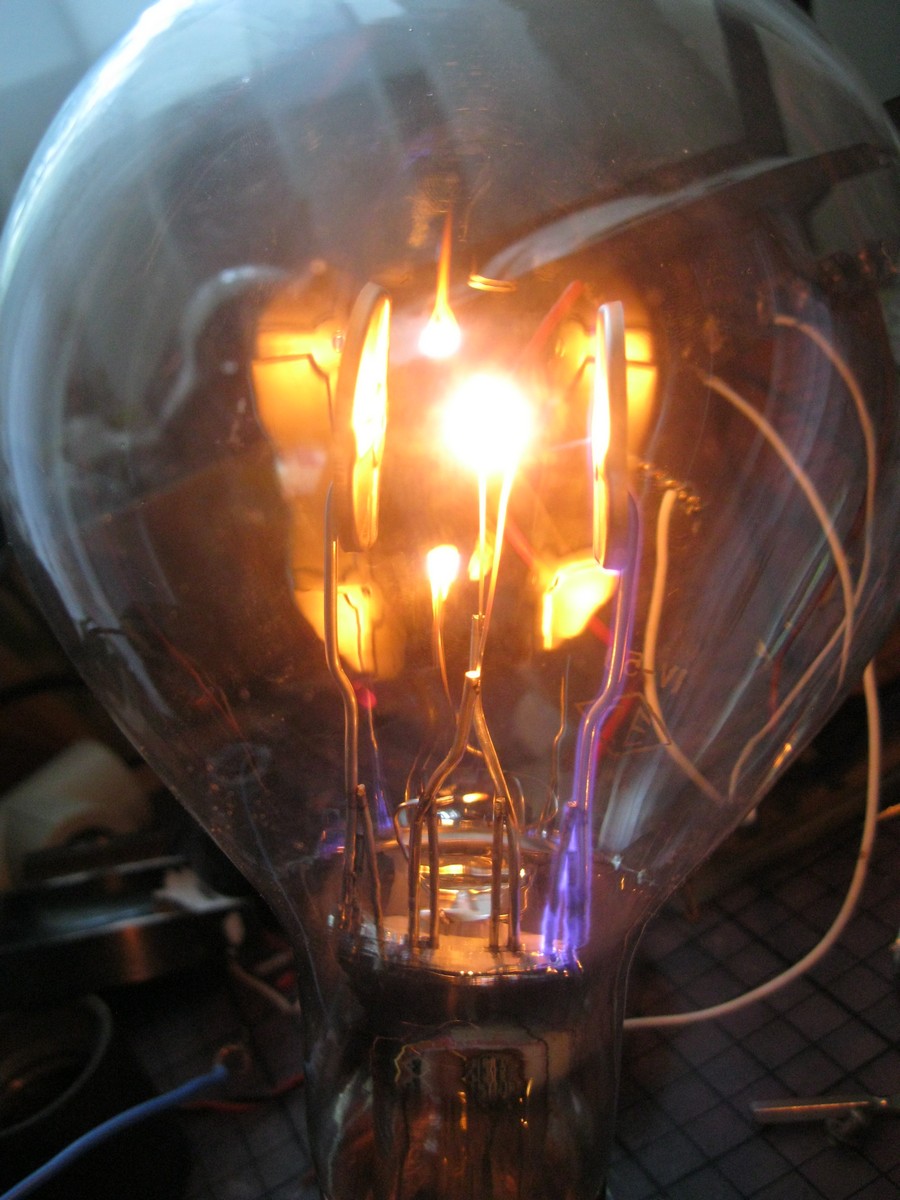

    Не удержался и запустил :)
    В коробочке и листик был:)
    Тунгар изготовлен заводом "Электро Лампа".
    Больше информации как всегда у нашего коллеги: http://www.155la3.ru/vg176.htm

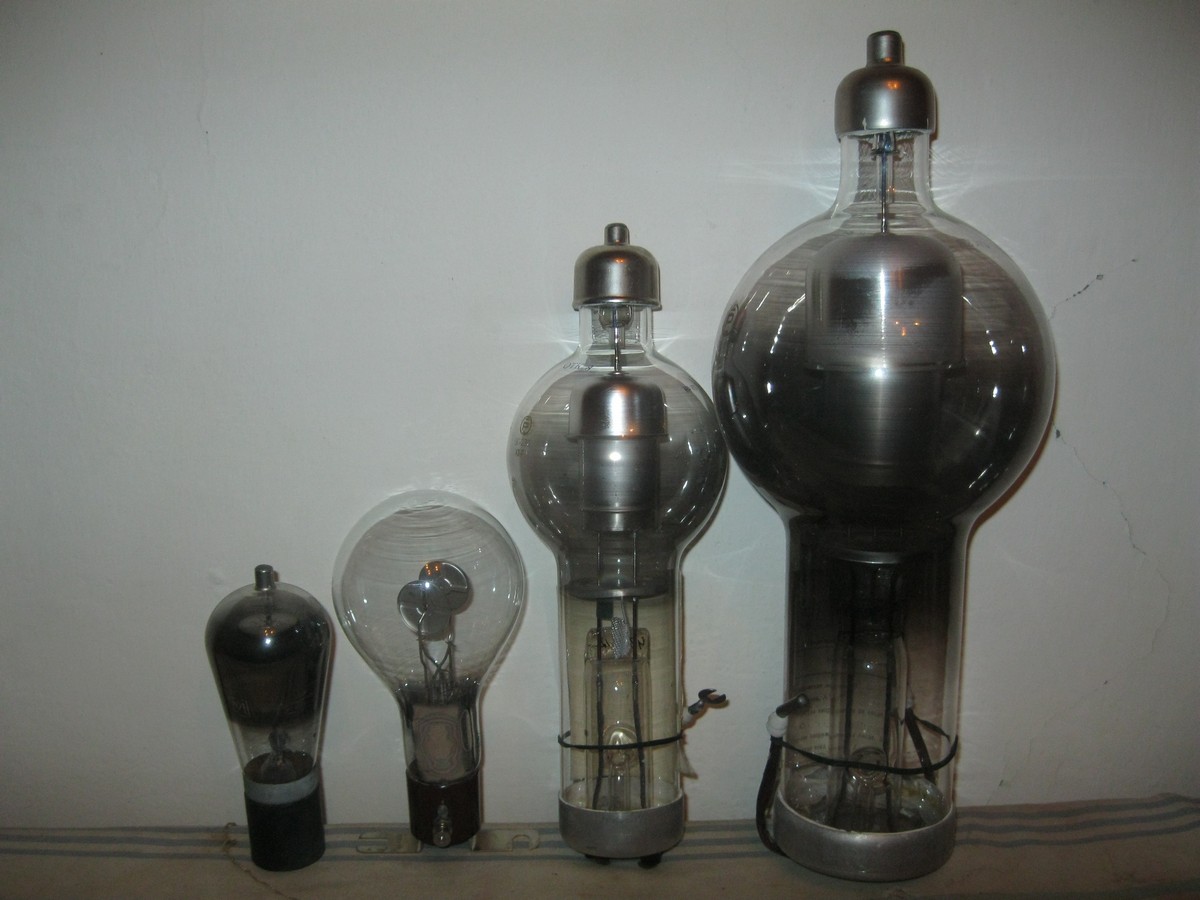

    Практически вся моя коллекция газотронов серии ВГ-***:
    не хватает только ВГ-163 :(
    P.S. спасибо тов. Франкенштейну за данный прибор.

    Анархист, 23 июл 2015
    #6074
    Entladung, klapaucy, V. Frankenstein и 2 другим нравится это.
  15. 1Ж24Б

    1Ж24Б Пользователь

    На втором слева занятный рисунок проявляется.

    1Ж24Б, 23 июл 2015
    #6075
  16. suslox

    suslox Пушистикс Staff Member

    о, паспорт к вг-176! вот это дело!:)

    suslox, 24 июл 2015
    #6076
  17. Entladung

    Entladung Активный пользователь

    Весьма интересная подборка. Паспорт особенно отмечу. А дата какая?
    А ВГ-163 - да! И где-то по крайности один должен быть...

    Entladung, 24 июл 2015
    #6077
    Упырь Болотный нравится это.
  18. Анархист

    Анархист Пользователь


    вг-176 у меня 1959 года выпуска:) про ВГ-163 интересно...можно в личку?

    Анархист, 24 июл 2015
    #6078
  19. suslox

    suslox Пушистикс Staff Member

    ну раз пошли разговоры о таких монстрах, то представляю свой экземпляр...

    и так: самый большой советский газотрон ВГ-163, Светлана, 1958 год. :)

    надо сказать, вживую он производит куда большее впечатление, чем на любой фотографии. прибор однозначно просто огромный, настоящий монстр :eek:

    общий вид, рядом для сравнения лежит 7-и дюймовый планшет:
    [​IMG]

    маркировка крупно:
    [​IMG]

    вид на вывода катода:
    [​IMG]

    содержимое катодной горловины:
    [​IMG]

    вид на содержимое основного объема баллона:
    я правильно понимаю, анод графитовый?
    [​IMG]

    вид на анодный вывод и крепление анода к нему внутри лампы:
    [​IMG]

    что интересно, штенгель у вг-163 находится сбоку баллона:
    [​IMG]

    и габариты прибора:
    - полная длина без учета гибких выводов: около 540мм,
    - диаметр катодной горловины: примерно 130.6 мм,
    - диаметр основного объема: примерно 219.7 мм,
    - диаметр широкой части анодного вывода: примерно 71.3 мм.

    каких-либо документов к сожалению не было...

    suslox, 25 июл 2015
    #6079
    ЭВП, mutabor, Российская Федерация и 5 другим нравится это.
  20. V. Frankenstein

    V. Frankenstein Пользователь

    Чтобы хорошо понимать масштаб -- рядом надо класть лампу ГМ-100. Или ГУ81 в крайнем случае.

    V. Frankenstein, 25 июл 2015
    #6080
