Интересные и необычные ЭВП

Встретилось, прибор ЭПУ-6 применялся в метео РЛС "Метеорит-2", как входной малошумящий усилитель, БЛОК МТМ-35, в отличии от близких РМС-1 и "Метеорит". Такое вот направление поиска.



Весьма невзрачная, но тем не менее любопытная труба попала ко мне.
Встречаем, осциллографическая ЭЛТ DGM10-111:

Изготовлена венгерской компанией Tungsram, дата изготовления неизвестна.
Размеры ЭЛТ: длины 335/142мм (габарит/конус), диаметры 99,3/87/71,2мм (габарит/рабочий экрана/горловина).
В каких приборах данная трубка применялась, мне неизвестно.
ЭЛТ представляет интерес тем, что при сборке ее прожектора использованы сразу 2 технологии. Катодно-модуляторный узел, вместе с фокусирующим электродом собраны на стеклянных траверсах. Вся остальная часть прожектора собрана на керамических трубчатых траверсах. Любопытно еще крепление элементов прожектора к керамике: если в отечественных трубах крепление осуществляется сварными металлическими хомутиками, тут просто наносят капельки цемента.

А, да, еще по неизвестной мне причине эта трубка была очень распространена в СССР. Еще когда я учился в школе, мне попадались такие трубки на работе у отца, что характерно- все отдельно от приборов.



С этой станции оно и есть, с вероятностью 99.9%, т.к. станция метеорологическая. а там как раз метеорологией и занимались, рядом с приемкой.
вот по ней книжка. http://rghost.ru/7C2KPwFKb



В рамках оффтопа, да не затопчут меня ногами модераторы.
А страничка-то, которую открыло мое сообщение- прямо как любимый транзистор уважаемого Клапауция, --==315==--!



Радиола "Рекорд": Рехвиашвили Ю.Г., Бачинский А.А. - радиоприемники, радиолы, магнитофоны, радиограммофоны, 1967.
Гурфинкель Б.Б. Приемно-усилительные электронные лампы.



Появилась у меня ещё одна трубка. 11ЛО1И. Уже из последних модификаций, с алюминиевым покрытием 4го анода. Трубка абсолютно новая, в родной коробке, с паспортом, производства львовского "Кинескопа".


Так как просто коллекционировать детали я не люблю, а хочется и дальнейшего (хотя бы в отдалённых планах) использования, был собран блок питания для проверки данной трубки, а сама трубка запущена.


Следующая трубка - ЛО247 из АЧХ-мера Х1-7. Ничем не выделяющаяся трубка, рабочая, однако, с примотанным паспортом (встречал в Х1-50, С1-69 и в С1-117). Логотип мне что-то не знаком. Порадовало напряжение накала и яркость, измеряемая в нитах.


Посмотрел, что за трубка стоит в осциллографе С9-1. Ею оказалась 15ЛО1И, львовского "Кинескопа". Довольно много поработала, и походу, немного насосала воздуха. Однако, работает. Кожух от этой трубки был использован при запуске трубки 11ЛО1И, так как она без него не хотела работать (луч вне экрана был). Очень нравится у неё беспараллаксная шкала.

Немного потрёпанное зеркало геттера. Идёт прозрачными кольцами, и само какое-то покрытие полупрозрачное.


Ну и немного печали. Изначально я покупал 11ЛО5В. Однако, как выяснилось, трубка насосала воздуха капитально, около вывода анода - трещина. Поэтому обменял на 11ЛО1И. Однако, сдохшую трубку продавец мне тоже отдал. Поэтому она была аккуратно вскрыта, чтобы посмотреть на сетку послеускорения.

Сетка очень нежная, и сделана из тончайших проволочек. Неосторожное касание произвело вмятину на ней.
У продавца есть ещё трубки, среди которых есть и 11ЛО101И, идущая в мой С1-79. Так же есть 11ЛО2И и 8ЛО4И, которые я тоже куплю, ибо они совершенно непользованные (а С1-79 только у меня 6 лет работает). 11ЛО5В есть в магазине, однако, под заказ, и не факт, что найдут (целой) на своём складе.



На трубусе стоит старый логотип новосибирского "ЭКРАН".



Немного позапускал имеющиеся трубки, по причине, указанной выше.
Первой под руку попалась 13ЛО48И, коих у меня 2 штуки лежат, примерно лет так 8.


Дальше были запущены самые маленькие имеющиеся у меня трубки - 5ЛО38М и 5ЛО38И. Есть и меньше - кинескоп от видеоискателя, от немецкого камкодера Блаупункт, но его отдельно запускать нет смысла.
5ЛО38М.


5ЛО38И.


Дальше была запущена 8ЛО29И. Когда-то у меня была её сестра - 8ЛО39В, но она уже давно стала жертвой моего стола, как и пара 16ЛО2И. Только 16ЛО2И я успел позапускать, а её нет. Однако, мне нравилось её послесвечение (от любой лампочки "заряжалась"), апельсинового цвета.


Ну и напоследок была запущена 70R20, самая хорошо сделанная трубка из малых ЭЛТ.



Все эти трубки запускались от "отрицательного" напряжения, то есть второй анод заземлялся, а на катод подавалось высокое отрицательное напряжение. Благодаря этому средний потенциал пластин составлял 0 В, что попадало в заданный диапазон допуска напряжений между вторым анодом и пластинами (-550...+550 В относительно второго анода).



Камрад Colonello, Вы маньяк! В хорошем смысле этого слова. От меня Вам всяческие респекты и уважуха.

Ну а я как всегда... Без электричества, зато с фото, ибо в мои руки попал очередной редкий трубЪ.
Встречаем, потенциалоскоп ЛН-15:

Изготовлен ленинградским заводом Силар в феврале 1991 года.
Применяемость данной ЭЛТ мне неизвестна, увы.

…Вообще, данная ЭЛТ очень похожа на потенциалоскоп ЛН-14. Его фотографию я помещал где-то год назад, но она была не особо удачной. Да и написать я про него ничего тогда не написал. Так что я решил вывесить по новой. Встречаем:

Изготовлен в ленинградским заводом Силар в октябре 1991 года.
Применяется в аппаратуре ЗСУ-30 «Тунгуска» и ЗРК 1С91 «Куб».

Отличия ЛН-15 от ЛН-14 «снаружи» ‑ другой диаметр горловины прибора и колпачковый вывод анода вместо штырька. «Внутренние» отличия состоят в конструкции прожектора и материале траверс.
Приведу размеры обоих приборов, тем более что в общедоступных справочниках ни один из них не упоминается. Жирным шрифтом выделены различающиеся размеры.
ЛН-15: длины 278/75мм (габарит/конус), диаметры 64/60/33,8мм (кольцевой электрод/конус/горловина).
ЛН-14: длины 261/75мм (габарит/конус), диаметры 64/60/21,7мм (кольцевой электрод/конус/горловина)

В заключение хочу поблагодарить уважаемого коллегу Suslox за помощь в приобретении ЛН-15.



Спасибо, камрад) А при желании можно запустить любое устройство, главное, что бы было это самое желание, ну и возможности. Во всяком случае, 31ЛМ32В и 18ЛК5б я запустить не могу нормально. Хотя, функциональные трубки было бы интересно позапускать.



Надо же, насколько они тёплые и ламповые)



Z62D/6Ж6С
Разработано на ф. MARCONI в 1939 г. Основная область применения - широкополосные УПЧ радиолокационных и телевизионных приёмников.
Являются (наряду с 6SK7/6К9) попыткой сохранения двухцокольного конструктивного исполнения приборов с существенно улучшенными параметрами.
Так, параметры Z62D близки к 6AC7 RCA (6Ж4). Одноцокольным.
Выпускались в СССР. Видимо, потребность сохранялась очень долго, поскольку последний из имеющихся приборов датируется 1959 г.

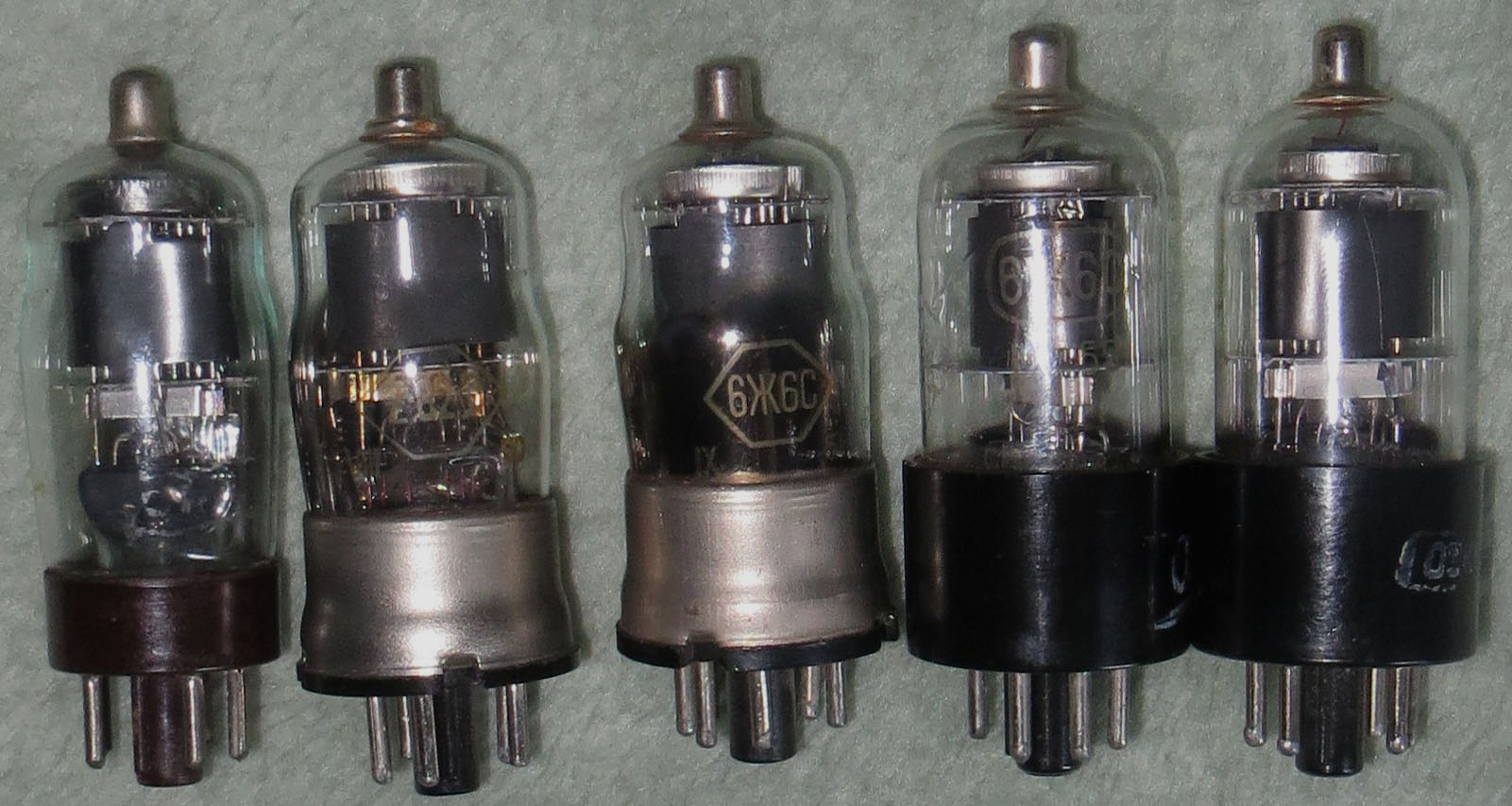

На IMG_0001.JPG слева направо:
Z-62D, VII-45, Фрязино;
Z-62D, VIII-50, Фрязино;
6Ж6С, IX-51, Фрязино;
6Ж6С, IX-55, Саратов, Тантал;
6Ж6С, XI-59, Саратов, Рефлектор. Хорошо виден свиль. Требования снизились, очевидно.

6Ж6С~CV1192.pdf
Параметры практически отсутствуют; это относится как к Z62D, CV1192 и ко всем зарубежным аналогам.
Паспорт на 6Ж6С (снимок не мой).

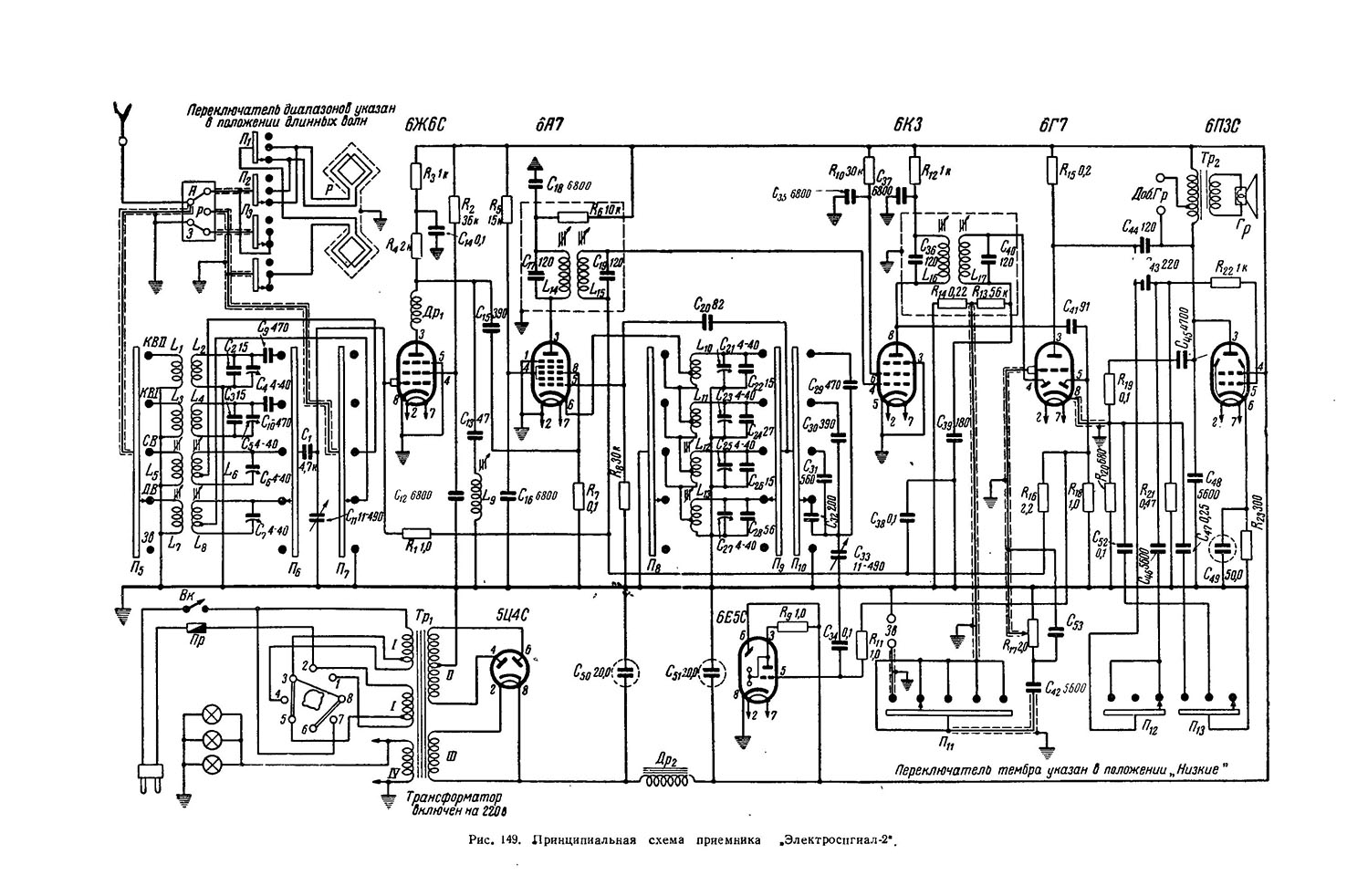

Единственное применение в бытовой аппаратуре - в приёмнике Электросигнал 2. Каскад охвачен АРУ, что для лампы "Ж" возможно при наличии большого сопротивления в цепи второй сетки.



Стараниями хорошего друга я стал обладателем весьма редкого экспоната.
Встречаем, газоразрядный шумовой диод ГШ-6:

Изготовлен саратовским ПО «Тантал» в феврале 1976 года.
Диод самый маленький из «хвостатых» шумовых диодов. Хотя, вследствие весьма кондового цоколя, изящным его назвать нельзя. Диаметр 18/13,7/2,15мм (цоколь/баллон прожектора/рабочая трубка), длина 197/64 мм (габаритная/баллон прожектора с цоколем и выводами). Столь тонкий хвост заставляет предположить, что рабочий диапазон этого диода самый высокочастотный из этой линейки. И точно: на сайте производителя приведен махровейший, не побоюсь этого слова, миллиметровый диапазон: (25,4—52,6)ГГц.
КСТАТИ!!! Очень грустно, но диод натекший – скрывающийся в глубине цоколя геттер побелел. Это предостережение коллегам по увлечению: данные диоды при упаковке в тару обматывались поролоном в районе баллона. Если вы покупаете новый диод в коробке, не поленитесь ободрать разложившийся от времени поролон и заглянуть вглубь цоколя.



На выводе анода надета трубочка и приварена ?



Ага, именно так.

И небольшой постскриптум.
Пару постов назад вешал я осциллографическую ЭЛТ DGM10-111. Тогда я написал, что данная ЭЛТ очень интересна конструкцией прожекторной сборки. Процитирую:
ЭЛТ представляет интерес тем, что при сборке ее прожектора использованы сразу 2 технологии. Катодно-модуляторный узел, вместе с фокусирующим электродом собраны на стеклянных траверсах. Вся остальная часть прожектора собрана на керамических трубчатых траверсах. Любопытно еще крепление элементов прожектора к керамике: если в отечественных трубах крепление осуществляется сварными металлическими хомутиками, тут просто наносят капельки цемента.
Так вот, у меня оказалась еще одна, совсем лишняя трубка этого типа. Настолько лишняя – что я решительно расколотил ее и добыл из нее прожектор.
Встречаем:

В отличие от ранее вывешенной трубы, в данном прожекторе весь набор, расположенный на керамике, закреплен традиционным способом ‑ сварными хомутиками.
