Интересные и необычные ЭВП

И вот еще
Ваши комментарии

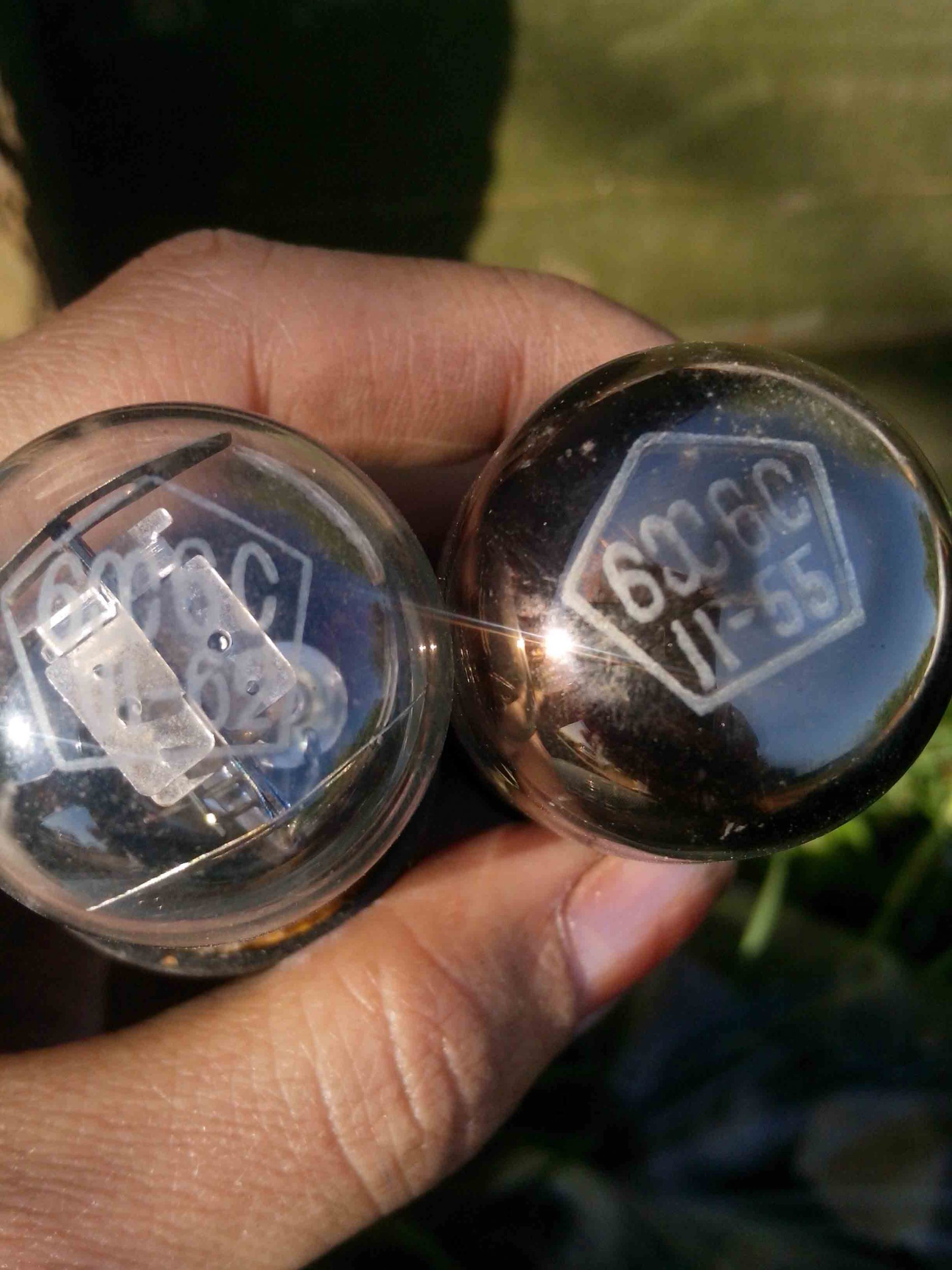

Это одни, и вот последняя



Спасибо, перепроверю.

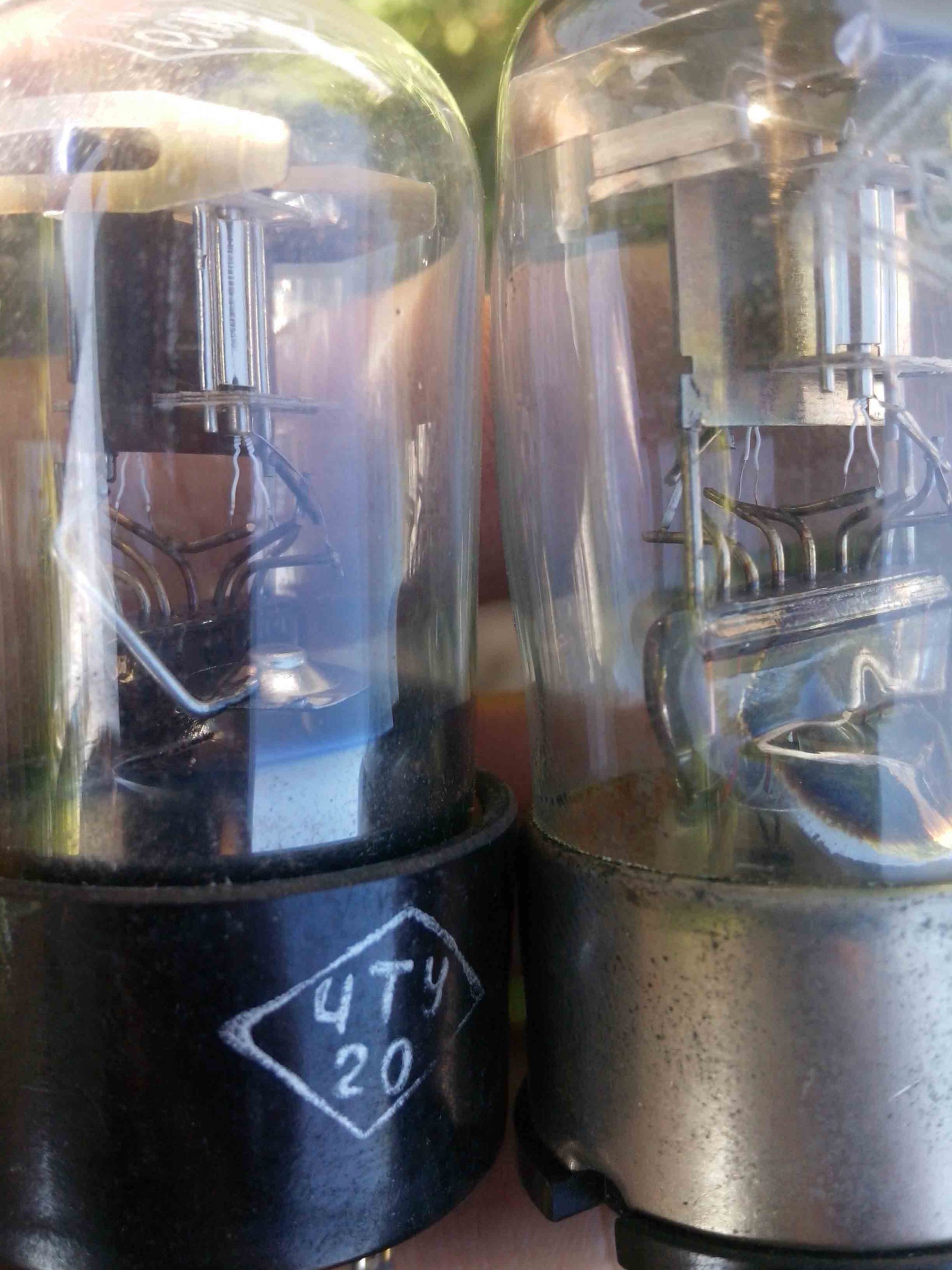

Они совсем разные с одинаковой маркировкой.



Прогресс не остановить, там 7 лет разница.

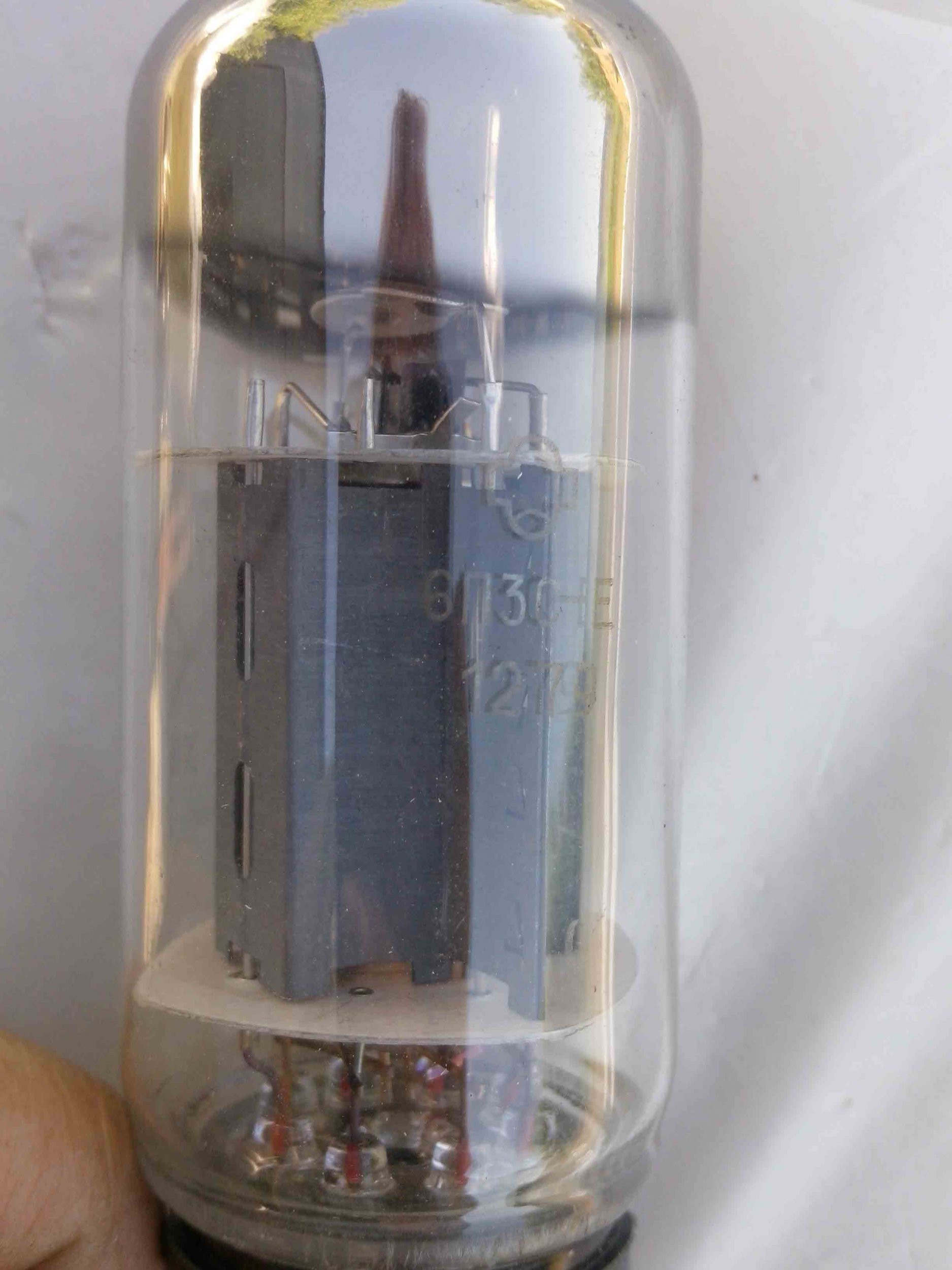

Моя 6П13С тоже от вашей сильно отличается, а она всего на 5 лет моложе.



Мои поздравления, это 9002 - 6С1П, одна из первых в серии, скопированная для воспроизведения аналогов американской радиоаппаратуры, доставшейся во время войны.



Шайбу плохо видно



Прибор интересен.

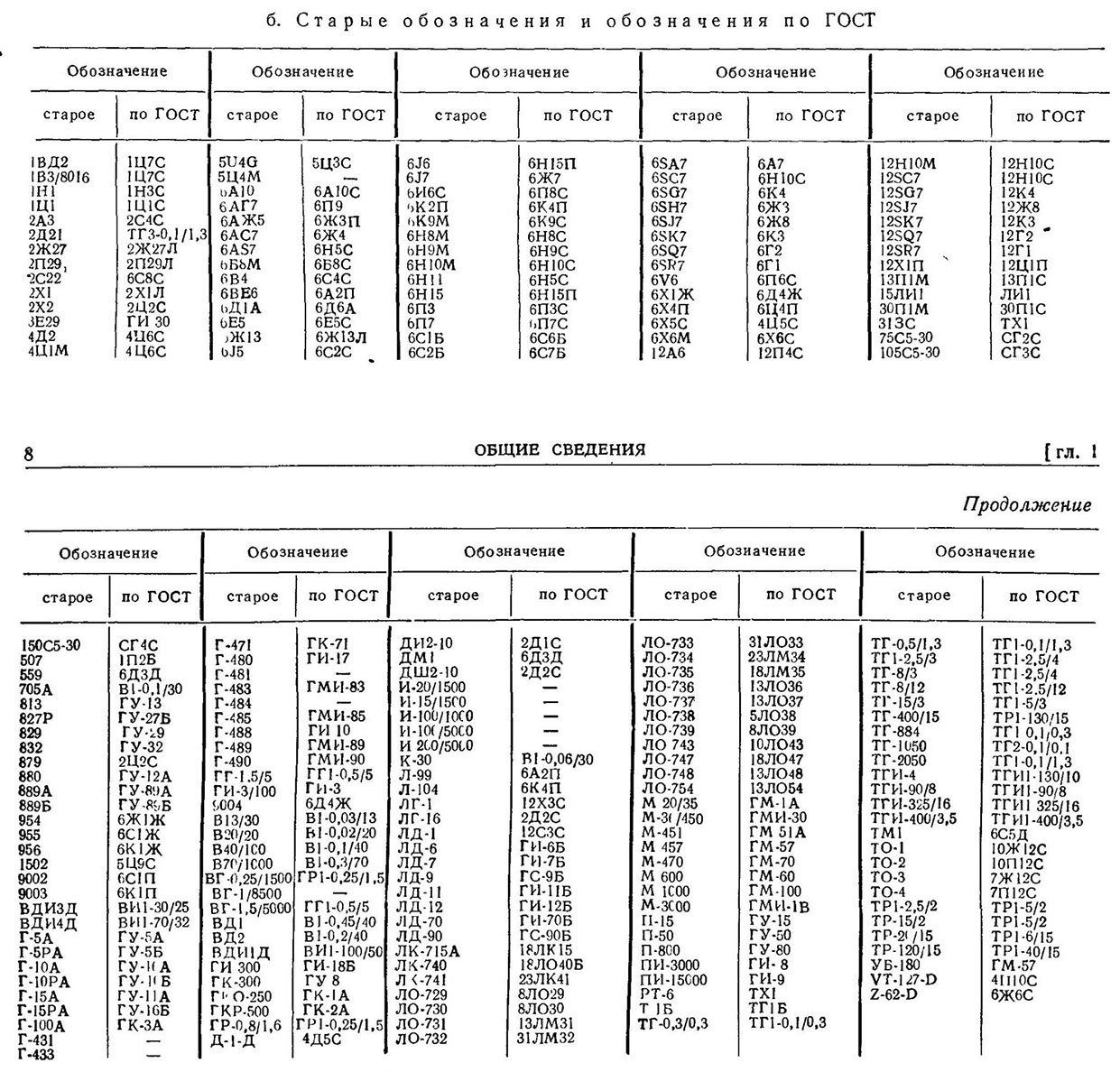

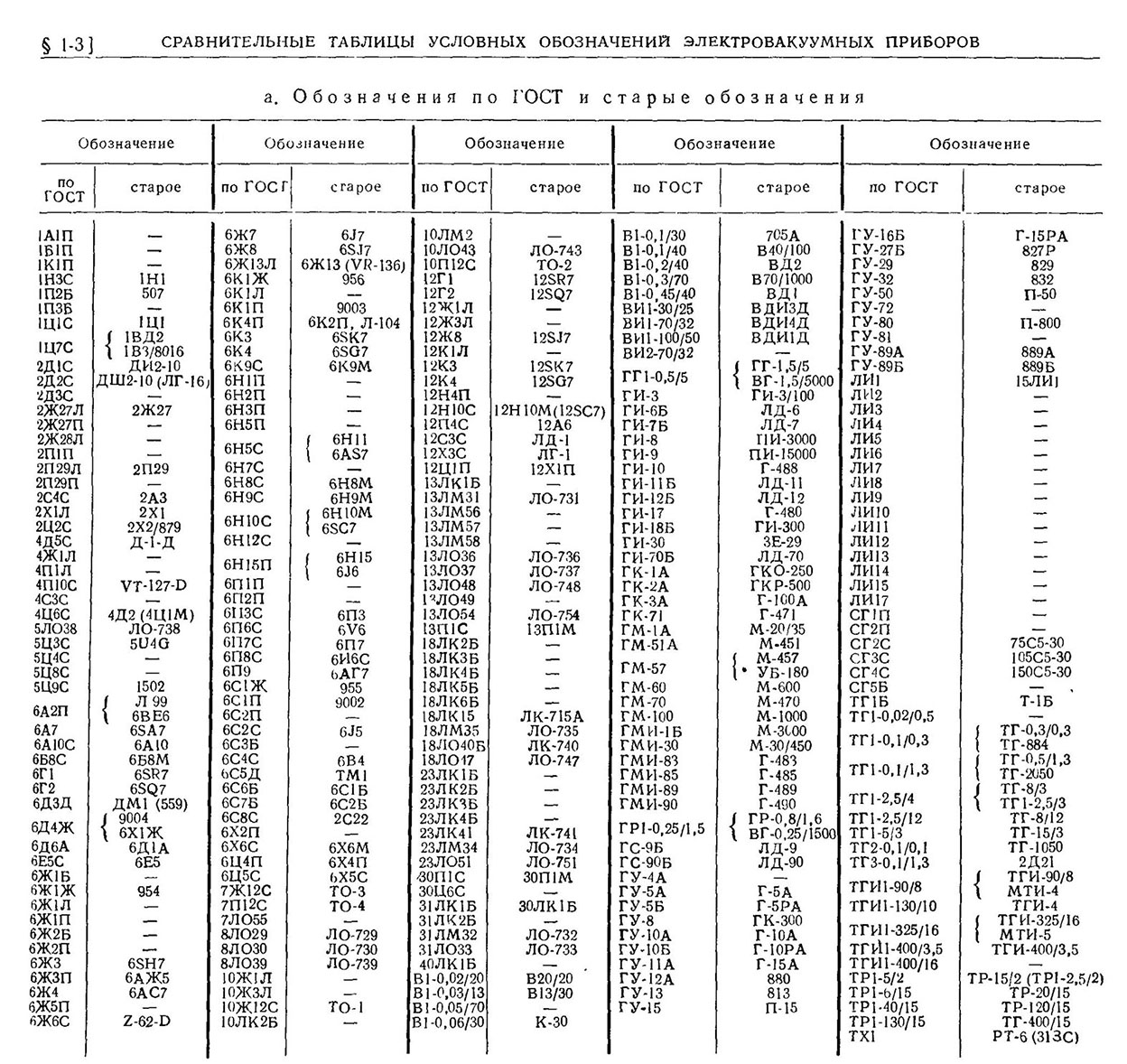

Эти две таблицы, полезнейшие, здесь уже известны. Должны быть известны. Но повторю:



6С1П и 6Ж1П вроде бы идут из Новосибирска.



Разработки новых ЭВП в первые послевоенные годы могли выпоняться только в Ленинграде и (уже в городе) Фрязино. Скорее 9002 разработали и выпускали именно во Фрязине.
В Новосибирск же передали для массового выпуска и уже как 6С1П. В Новосибирске могли выпускать многое, даже 6П3. Но разработка, возможность самостоятельного проектирования, появится позже, ближе к концу 50-х гг.

Я смотрю, разрабатываете ту жилу.



Надо полагать, и благодаря НИИ-617 ?



Мои попытки собрать функциональные ЭЛТ увенчались новым успехом. Мне удалось добыть самую крупную из известных мне ФЭЛТ. Ко всему прочему, она еще и прозрачная.
Встречаем, функциональная ЭЛТ ЛФ-2:

Изготовлена фрязинским НИИ «Платан» в июле 1986 года.
Размеры ФЭЛТ: диаметр 58,5мм; длины 274/294мм (баллон/габаритная).
В прошлом посте, рассказывая про ФЭЛТ ЛФ-4, я позволил себе усомниться в том, что она реализует приписываемую ей функцию, и привел график этой функции. Одним из аргументов было – дескать, а как один коллектор ухитряется положительные и отрицательные значения передавать?
Про ЛФ-2 точно известно, что таки она эту функцию, , исполняет. На врезках к фотографии четко видны два коллектора, «положительный» и «отрицательный», разделенные соответствующим асимптоте экраном. Поглядев на матрицу, я понял, что функция исполняется только для положительных значений X(t), Y(t). Привожу график для функции с такими ограничениями:

На картинке сам график, а на врезках фотография матрицы ЭЛТ и фрагмент графика, развернутый к наблюдателю той же стороной что и матрица.
Следует отметить, что линия раздела между коллекторами повернута относительно плоскостей развертки на 45 градусов. Это закономерно: асимптотическая плоскость указанной функции повернута на такой угол к осям координат Х, У.
В какой аппаратуре данная ФЭЛТ применялась, мне, увы, неизвестно.



Ртутный двухсеточный тиратрон FG-172 GE
Вторая сетка не выведена, поэтому семейством характеристик прибор не облалает. Но чувствительность по первой сетке получается выше, чем в случае односеточного тиратрона.

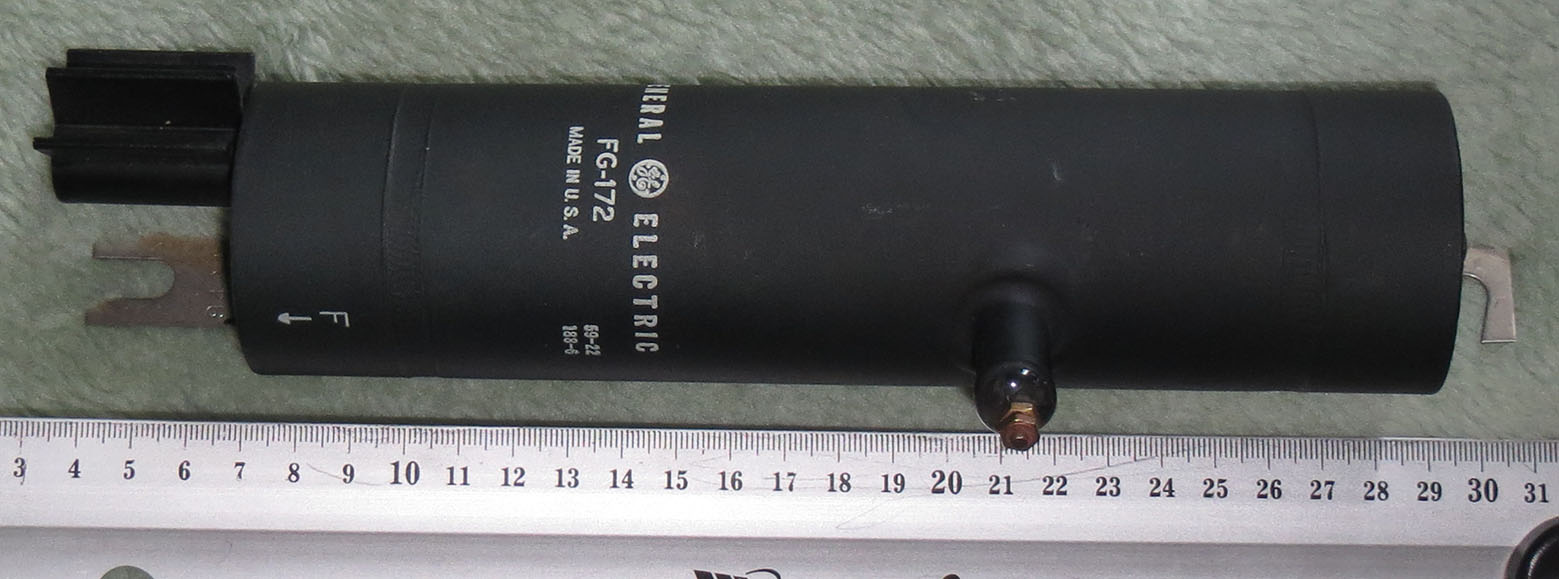

a.jpg - общий вид, видно, что тиратрон достаточно большой;

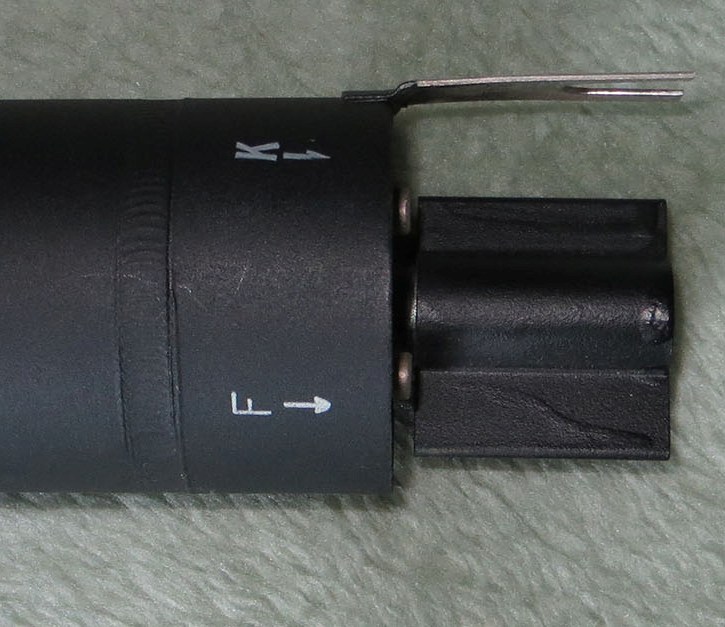

b.jpg - любопытная деталь: на баллоне указаны выводы накала и накала/катода;

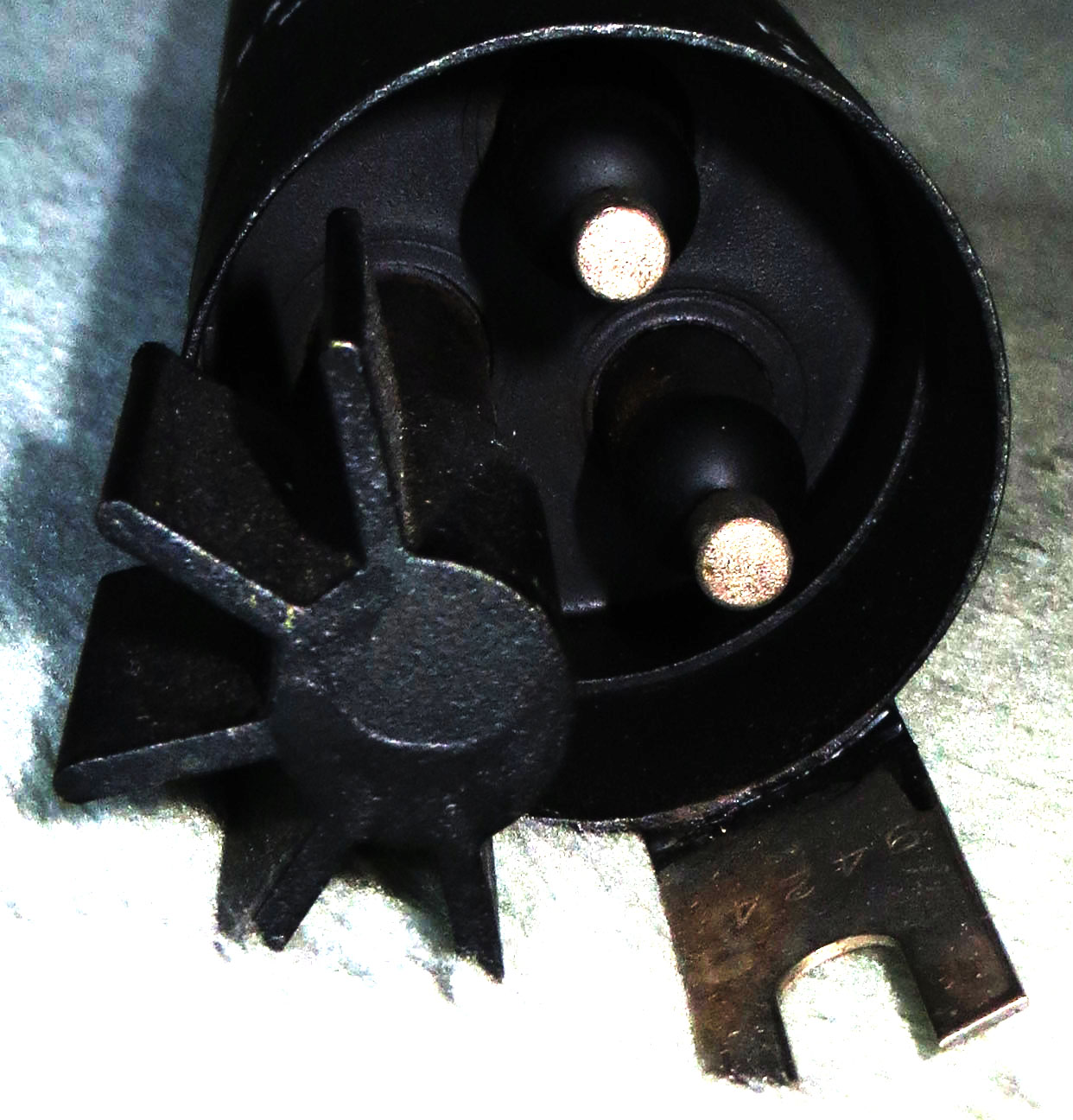

c.jpg - хорошо виден радиатор, охлаждающий то, что у стелянного баллона есть катодная горловина.

Приведен и листок с некоторыми сведениями о приборе.

Спасибо silverray!



Когда мне предложили эту ЭЛТ, я скорей-скорей полез в справочники: а что это за труба? Неужели есть такая? В справочниках она есть, но как-то обычно пролистывалась мимо – посему я про нее ничего не знал.
Встречаем, осциллографическая ЭЛТ 13ЛО14У:
Изготовлена московским заводом МЭЛЗ в январе 1979 года.
Трубка (так и хочется нежно сказать «трубочка») очень компактная и изящная. Отмечу, что габаритная длина ЭЛТ всего лишь 282мм!
К вящему моему изумлению, я обнаружил стеклянные траверсы – очень нехарактерная для МЭЛЗовских осциллографических ЭЛТ тех лет деталь. Траверсы, кстати, очень непрочные: на одной из траверс есть трещина (видна на врезке с прожекторной частью внизу слева). Трубка попала ко мне в родной коробке, и коробкой этой в футбол не играли. По всей видимости, в траверсе после сборки прожектора остались сильные внутренние напряжения, которые даже при слабой встряске привели к развитию трещины.
К сожалению, информации о применяемости этой ЭЛТ у меня нет.



Так, добрался до скучных фоток.
Когда положил штуковину в костер, с грохотом ружейного выстрела разорвало внешнюю трубу

За резонатором, в который встроен катод - два электрода и какая-то "пимпочка" с цангой

За ними - еще один резонатор, как и катодный, только отверстия тонкие

И за ним снова два электрода, как и предыдущие

Далее шел диск с тем мелким то ли резонатором, то ли анодом на розовой керамике. Все)



Ну и варварский способ... но устройство действительно хорошо защищено от прозектирования.



На даче не было ничего, кроме топора и кувалды)
