Интересные и необычные ЭВП

Для оптических, в смысле, для оптического преобразования модулирующего сигнала в лучик, рисующий на фотопленке приемного фототелеграфного аппарата. В частности, в приемнике Ф1ПК аппаратуры Газета-2.
Книга Фототелеграфная передача и децентрализованое печатание центральных газет



Pedro,спасибо за поправку



Какое солидное производство в Wiesbaden-Dotzheim. Интересно, для чего видиконы в фискальных аппаратах?



Вкралась маленькая опечатка, Физикалиш, панимаешь, как говорил бывший первый Гарант.
Вот об этом резистроне



И опять я с непрофильными приборами.
После продолжительных поисков я таки откопал себе еще один, взамен подаренного, газоразрядный генератор шума.
Встречаем, ГШ-101:

Изготовлен саратовским ПО «Тантал». Дата изготовления затерта, видно только что год 1984.

А теперь, барабанная дробь.
Десятичный газоразрядный индикатор CVX-2223:

Очень интересный прибор. Электрическое устройство его аналогично стандартным цифровым индикаторам, а вот конструктивно разница разительная. Анод представляет собой стакан, в дне которого по кругу пробито 10 нумерованных от «0» до «9» отверстий. Внутри него скрываются 10 катодов, по всей видимости, лепестковой формы. При подаче напряжения на какой-то из катодов возникший разряд высвечивает яркую оранжевую точку.
Отдельного упоминания заслуживает конструкция цоколя.
Прибор, судя по всему, достаточно редкий: информации по нему в интернете ноль. Ни тебе производителя, ни данных каких-то.


Ну и чтобы не уклоняться далеко от излюбленной темы, продемонстрирую нечто электронно-лучевое. Я очень давно охотился за этим прибором, и вот, благодаря уважаемому AlexLv, этот красавец попал в мои загребущие лапки. Большое ему за это человеческое спасибо.
Встречаем, трохотрон ЛП-4:

Изготовлен московским заводом МЭЛЗ в сентябре 1966 года.
Рассказывать о приборе и его принципе действия нечего – все ранее рассказал уважаемый Клапауций на своем сайте.

Благодарю за найденную ошибку! Исправил.



OVX-2223,прекрасен



Да, очень похожи. С той разницей что тут дырочки рядом с проштампованными цифрами, а у Вас дыры в форме цифр.



Иногда они называют ее номотрон



При том, что это все-таки декатрон, а не индикатор.



вот еще немного про номотрон,таки красивая штука в действии
http://www.decadecounter.com/vta/articleview.php?item=475



Offtopic:снова дабл пост

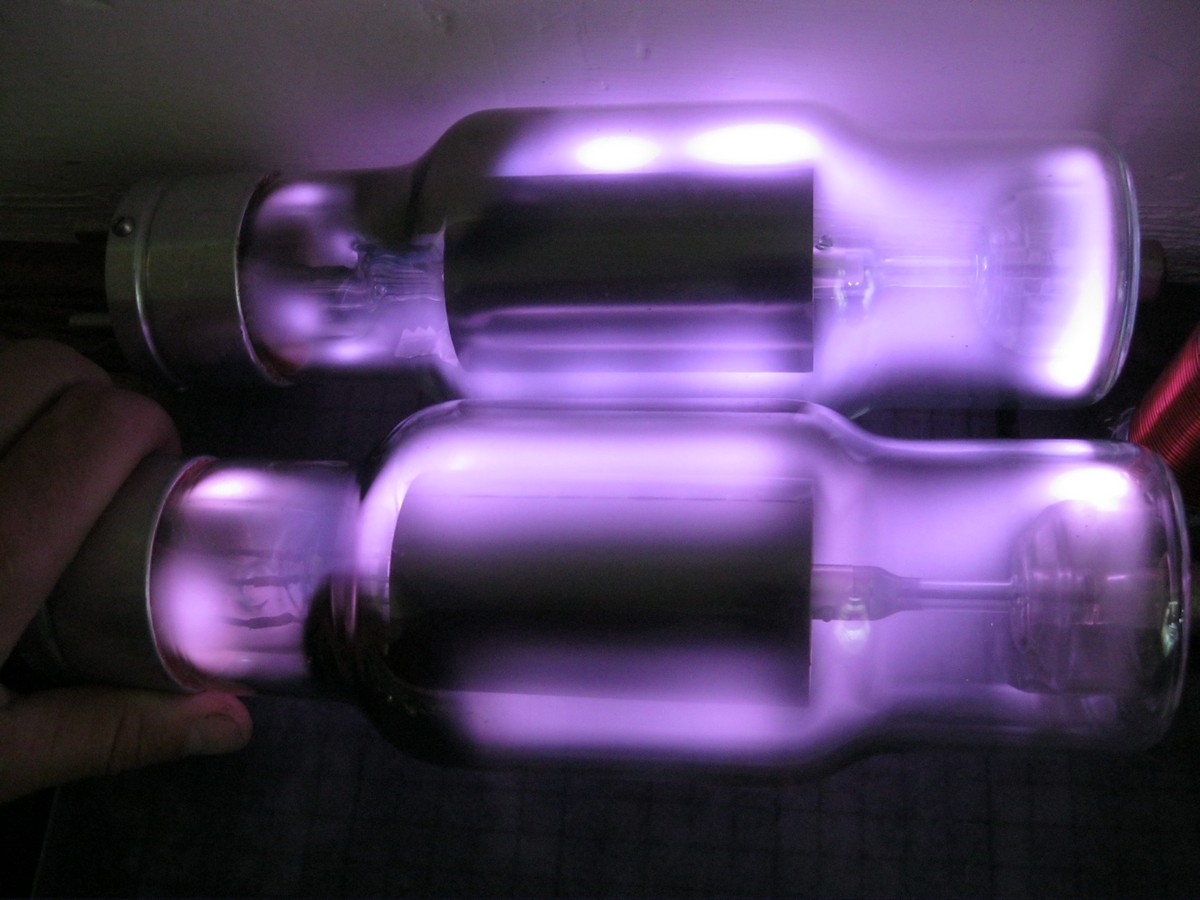

Сегодня такие вот 2 красавца приехали,управляемые вентили ТГ1-2,5/10

оба выпущены на заводе газотрон в 1965 году информация о них есть у нашего коллеги Клапауция:http://www.155la3.ru/tg1_25_10.htm .Я лишь покажу как они красиво светятся в ВЧ поле



Ну и небольшое видео того что сделал один из тиратронов



В вч-поле, конечно...
Только этот прибор, как и ГГ1-0.5/5 - экранированный. И при штатной работе выглядят такие приборы как железный стакан в стеклянном пузыре.
Нет. Как те, что уже показывал ув. Анархист, как и те, что, надеюсь, скоро будут показаны, много, много интереснее.



Entladung,какие именно вам показать?



Фото изнутри очень интересно!

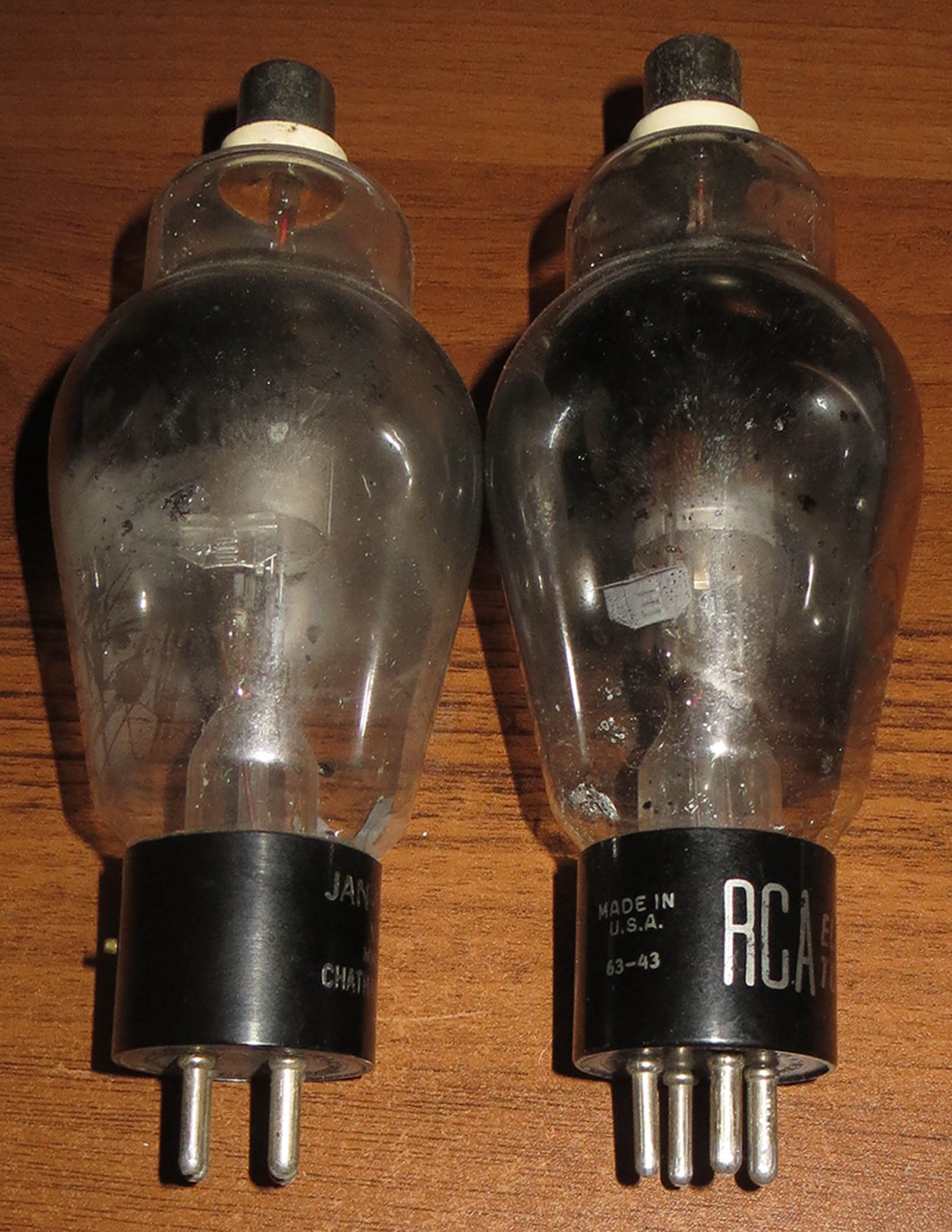

Вот 866А. Видно, когда газотрон не работает, а когда работает. Видно, что светятся приборы по разному. Что не удивительно: левый с наработкой менее 200 час., правый с неизвестной, но более 700 час. Падение напряжения на приборах подтверждает наработку: на левом ок. 10 В, на правом св. 14 В.
Если же посмотреть ГГ1-0.5/5, то там ничего подобного не увидеть...
Так что (на мой взгляд) больший интерес представляют такие как ВГ-236 и ВГ-237. Большие. Неэкранированные. Usw.

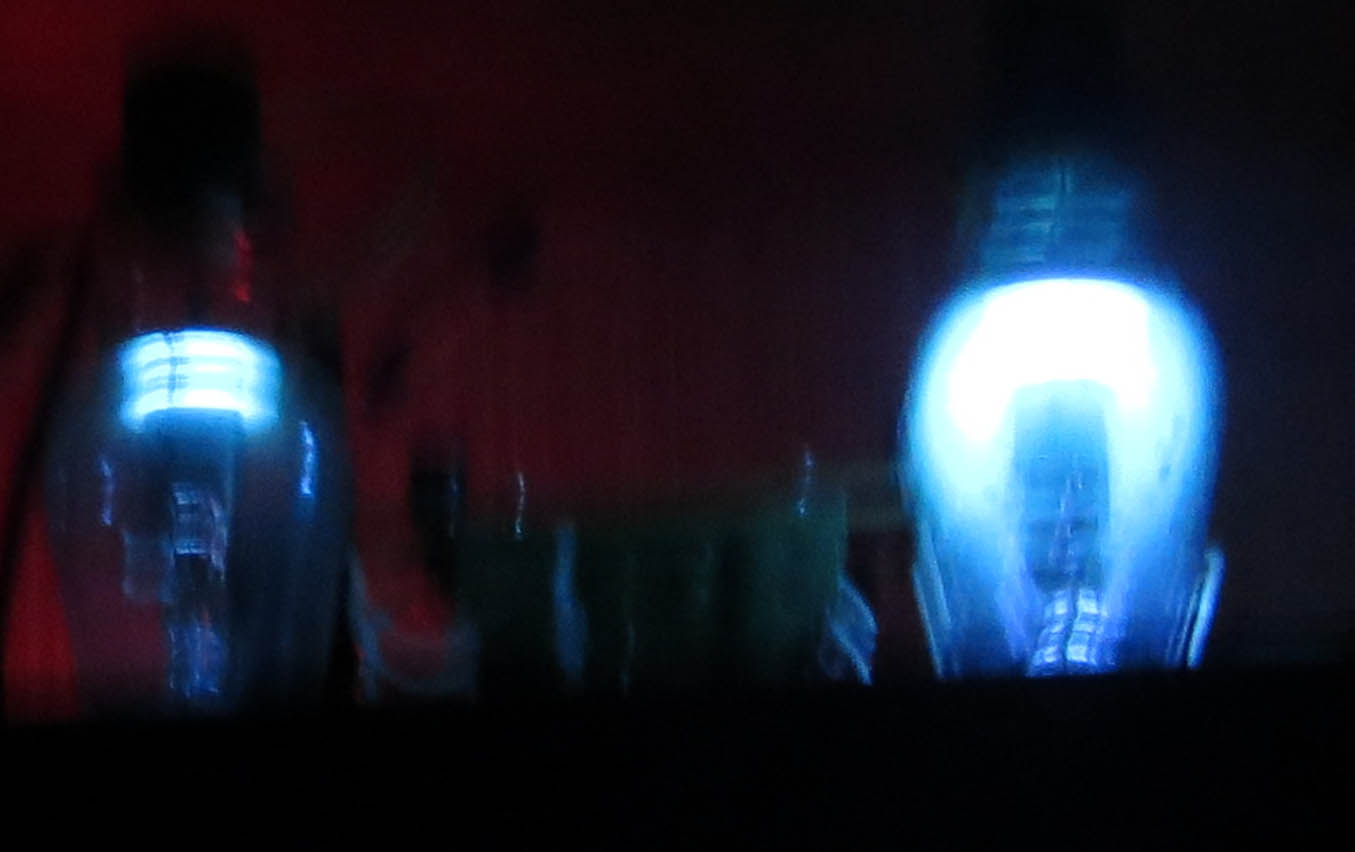

2.jpg получен в полной темноте. Из-за сильной засветки УФ излучением (?) изображение получилось нерезким. Но представление даёт.



Эта штука называется Электроника МС4101

Разраборка КБПМ начала 80-х, макс длина кабеля 300 м, на основе магической коробочки, набитой регистрами 133ИР1, делали еще МС8201/МС8401 и подобные, подсоединив о входам ЦАП/АЦП
Мультиплексор на 19 параллельных каналов, скорость обмена на последователь ном входе регистра 8 Мбит, в кабеле 16 за счет кода М2. Делим 8/19, получаем скорость сканирования входов.
Блок ПДП включает в себя:

• мультиплексор МП-8-19;

• передатчик МИ-8-3;

Мультиплексор МП-8-19 предназначен для временного уплотнения цифровых данных, поступающих по параллельным линиям, и выдачи их в последовательном коде в линейный тракт. Выходные данные поступают на 19-канальный универсальный регистр УВ,предназначенный для преобразования параллельного формата входного информационного слова в последовательный формат в коде NRZ; преобразователя кода ПК, предназначенного для преобразования последовательного NRZ-кода в код вида « Манчестер», ГО, обеспечивающего управление УР и ПК.
Мультиплексор МП-8-19 собран на микросхемах серии 133 и 530 и может работать в двух режимах записи информации: запись информации с периодом 2,5 мкс и запись информации с периодом 5 мкс. Режим записи с периодом 2,5 мкс применяется для защиты от сбоев, вызванных асинхронностью частоты записи информации на его входах. Данный режим используется для передачи весовых кодов (код с выхода АЦП). Режим записи с периодом 5 мкс применяется при асинхронной смене информации на выходе.
Мультиплексор МП-8-19 выполнен в виде печатной платы.
Передатчик МИ-8-3 предназначен для преобразования выходного сигнала мультиплексора в соответствующие ему по форме оптические мпульсы и введение данных импульсов в МВО.
Функциональная схема передатчика МИ-8-3 включает в себя:

• Согласующее устройство СУ;

• Амплитудный ограничитель АО;

• Эммитерный повторитель ЭП;

• Генератор тока накачки ГТН;

• Электронно-квантовый преобразователь ЭКП.

СУ необходимо для согласования МИ-8-3 с базовыми микросхемами различных серий ТТЛ и выполнено на базе микросхемы К131ЛР1.
АО выполняет функцию ограничителя амплитуды. Собран на диодах КД522А.
ЭП необходим как буферный каскад согласования. Выплнен на транзисторе КТ368АМ.
ГТН предназначен для вырабатывания тока инжекции в световой поток. В качестве ЭКП выбран излучатель ИЛПН-301-1.
Конструктивно передатчик МИ-8-3 состоит из панели, электрического разъема типа РПМ для подключения питающих напряжений входного сигнала, суперлюминисцентного излучателя, выполненного в виде корпусного прибора МП01 .
Мультиплексор МП-8-19 и передатчик МИ-8-3 укреплены на общем металлическом основании, играющем роль экрана для для мультиплексора.



Думаю, уважаемые коллеги уже не раз видели фотографию этого прибора. Однако, я слишком долго гонялся за ним – и не могу не похвастаться своим приобретением.
Встречаем, электронно-полупроводниковая лампа ЭПЛ-1Б:

Изготовлена ленинградским заводом «Светлана» в июне 1988 года.

Прибор действительно уникальнейший по своей конструкции. Лавинный диод, пробой в котором развивается под воздействием электронного пучка. Применялся он в генераторе импульсов развертки осциллографа С7-19.

Огромное спасибо уважаемому AlexLv за помощь в добыче этой лЯмпочки.
