Мда, опечатка - ФЭУ-87. Предназначен для работы со сцинтиллятором

Я катод позволит ?

Насчёт первого кенотрона - оказался AZ12. Едва смог определить по следам краски. 4 В/2,2 А накал, 150 мА ориентировочный ток выпрямителя на нём.

И все живые по накалу.

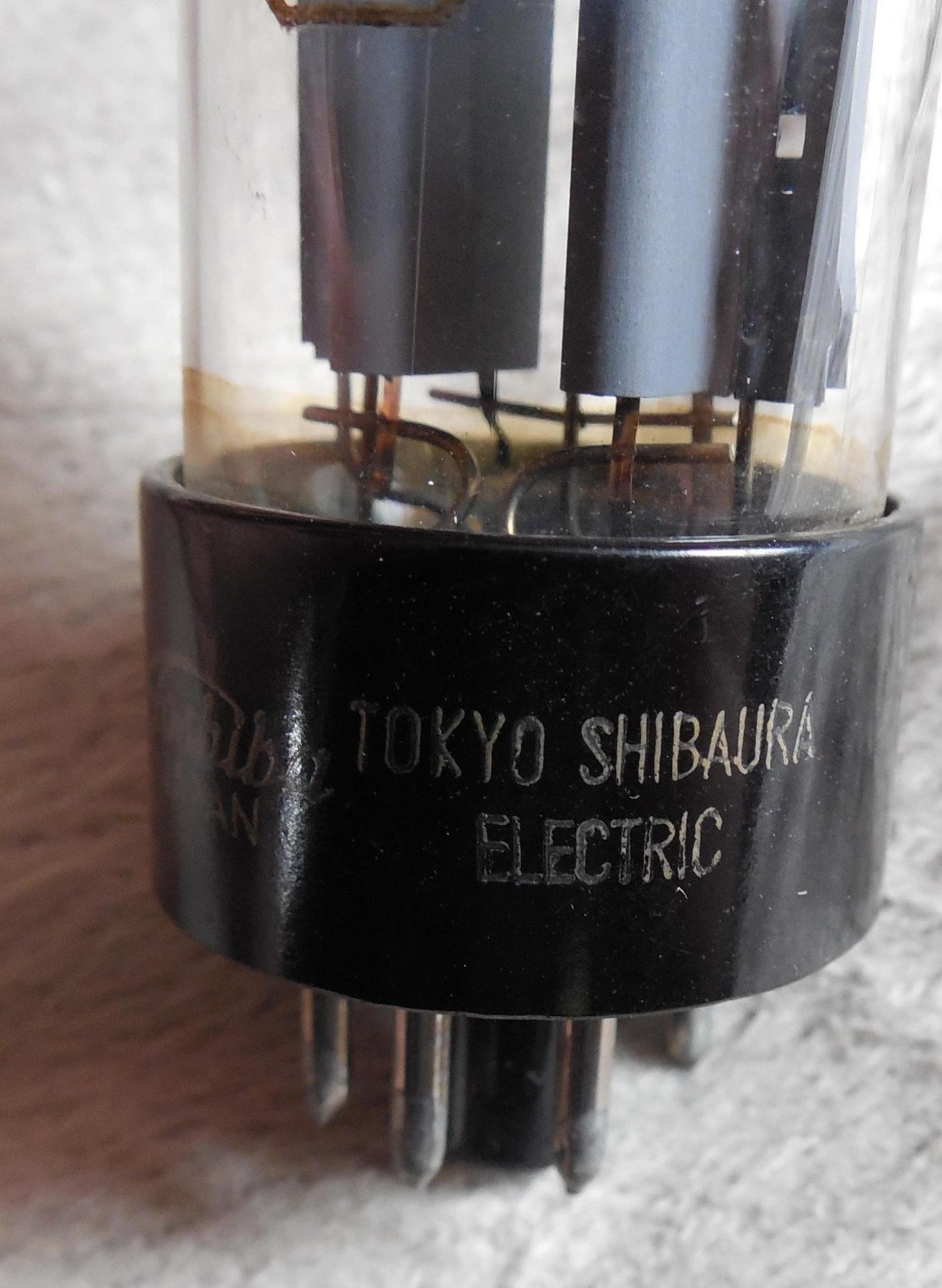

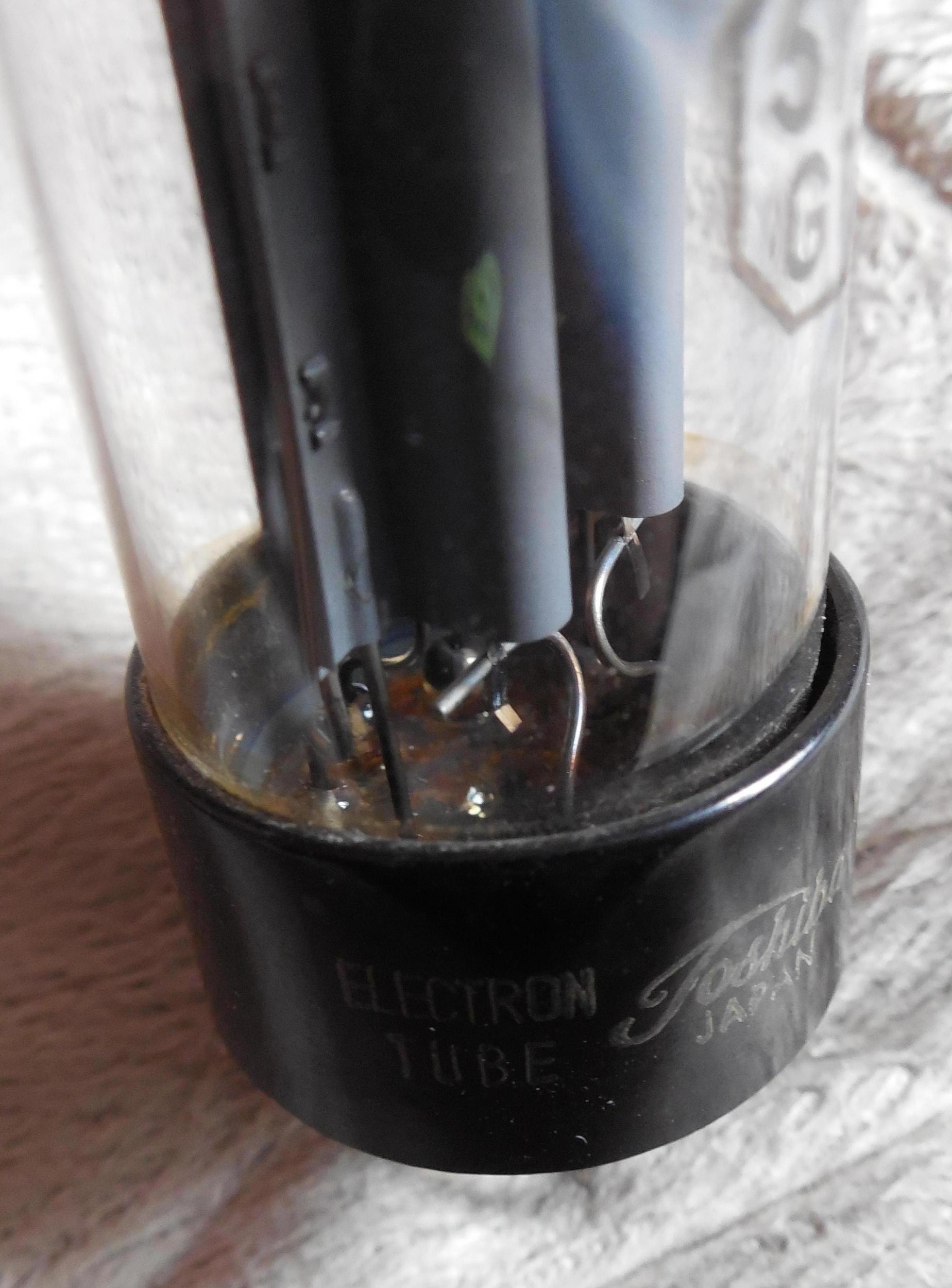

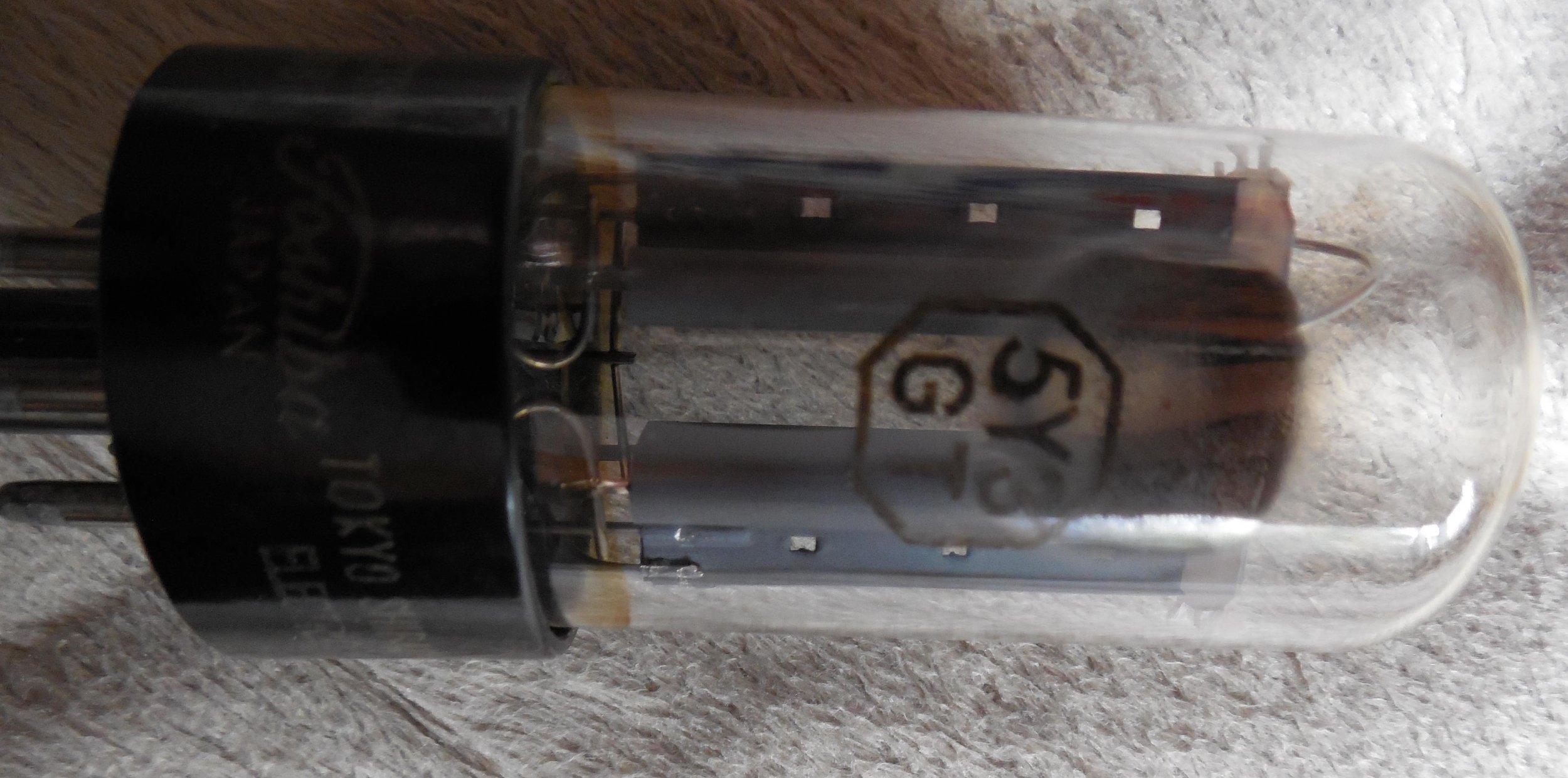

Ещё один, в этот раз японец. Прямонакальный, по Интернету, любим аудиофилами.



Добрались руки и до трубки от С1-117. 11ЛО9И, экспортная, целая, но уже подсевшая хорошенько. Трубка очень понравилась своими небольшими габаритами и сложной электродной системой.


Особенно поразили очень маленькие сигнальные пластины. Они почти крошечные по сравнению с временными. Электродная система - несколько забавная, в основном пластинчатые электроды, но с примесью цилиндрических.


Так же, как и 17ЛО4И, эта трубка имеет сетку послеускорения, видимую при определённом положении, правда, весьма и весьма плохо видимую. Если рассматривать, то на вид сетка не плоская, а выпуклая.



Сцинтиллятор пришлёте, применю

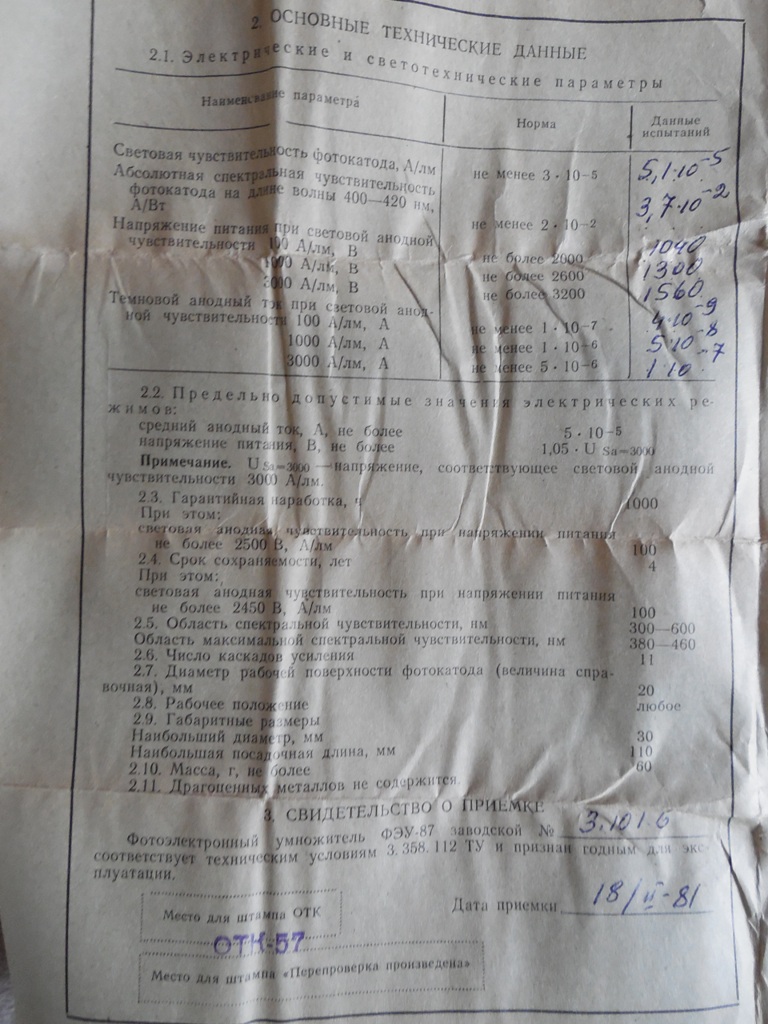

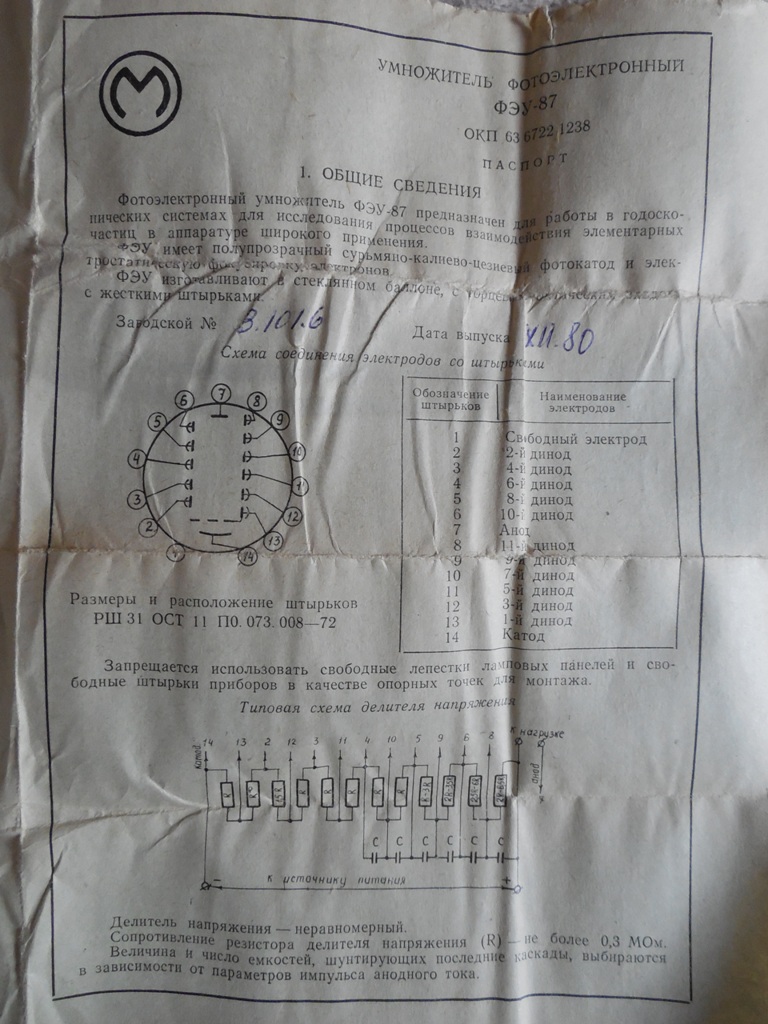

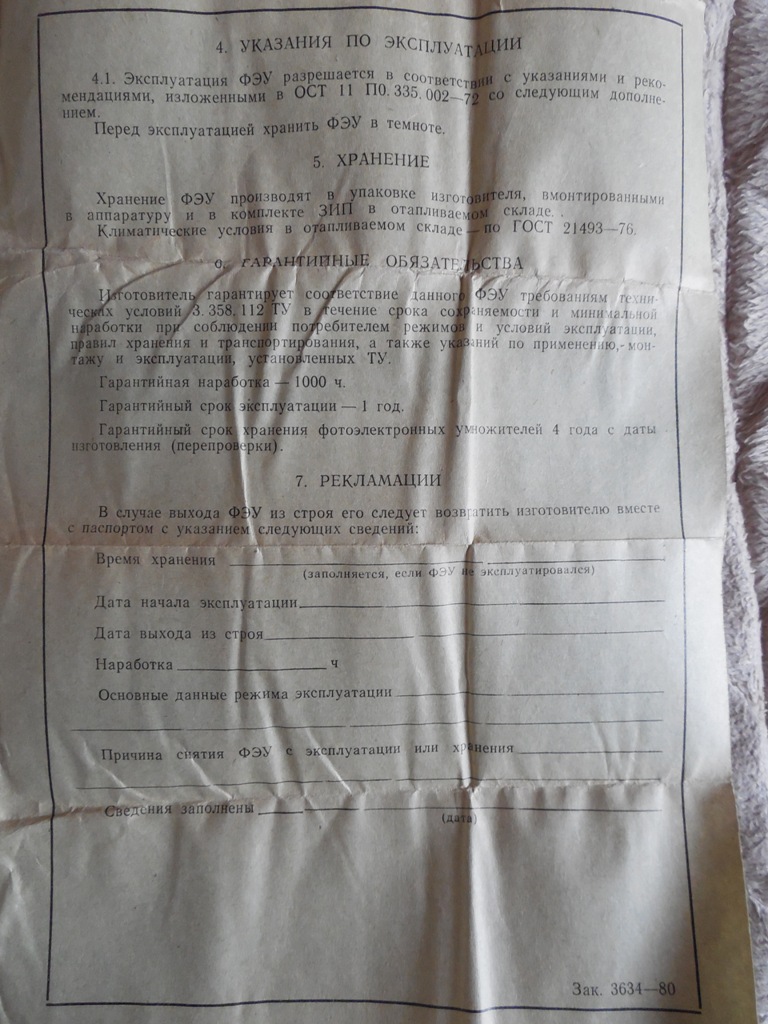

Вот паспорт на ФЭУ-87



По виду рабочего тела - да.



Ртутный газотрон

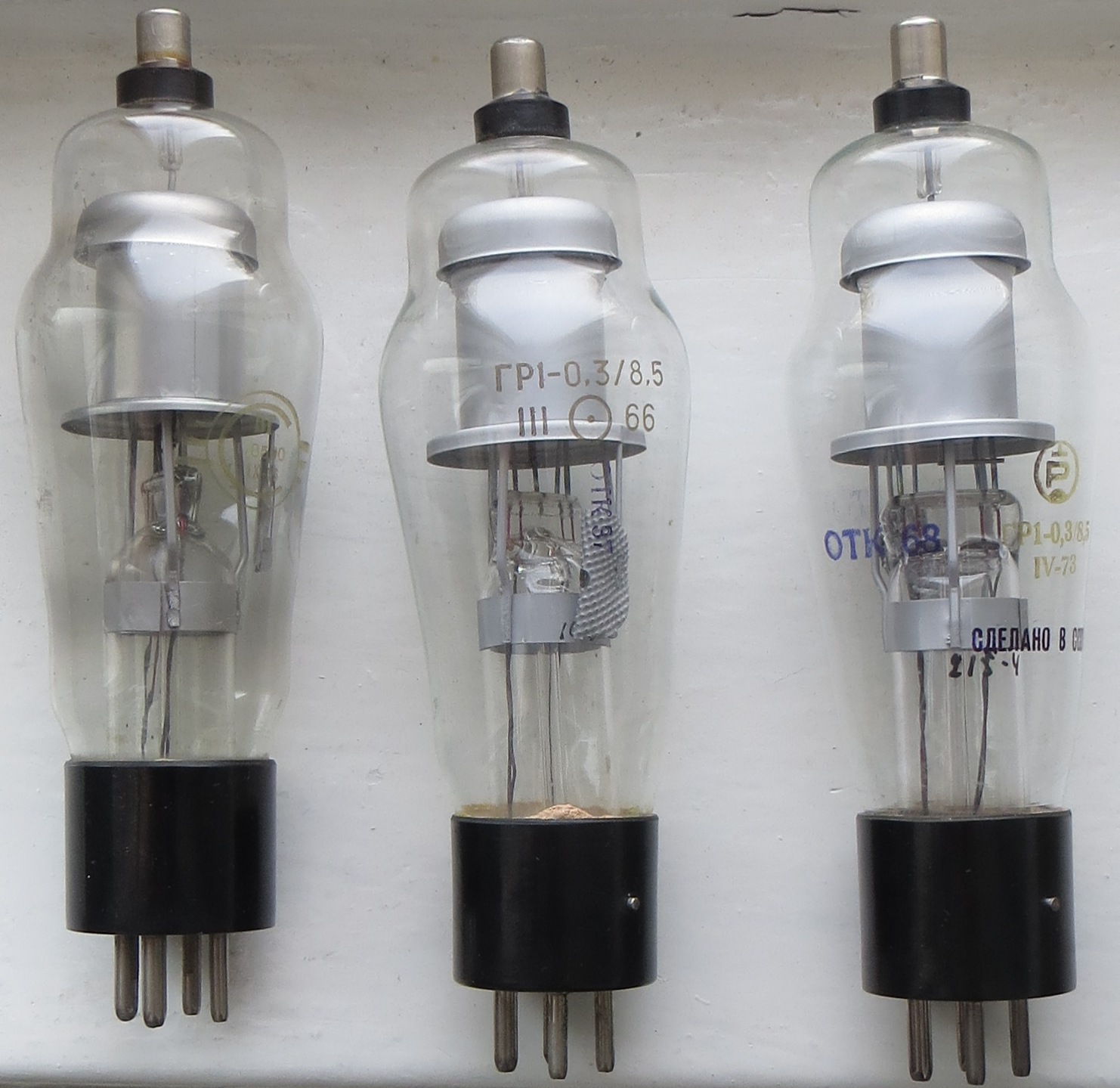

На снимке IMG_0016.JPG слева направо:
ВГ1/8500, IX-56, Светлана, обозначение в соответствии с ГОСТ 5461-50;
ГР1-0.3/8.5, III-66, Газотрон, обозначение в соответствии с ГОСТ 5461-59;
ГР1-0.3/8.5, IV-73, РЗЭВП.
Видна уже первоначально высокая степень отработанности конструкции: приборы 1973 и 1966 гг. неотличимы, а от прибора 1956 г. отличаются только способом крепления ампулы со ртутью.

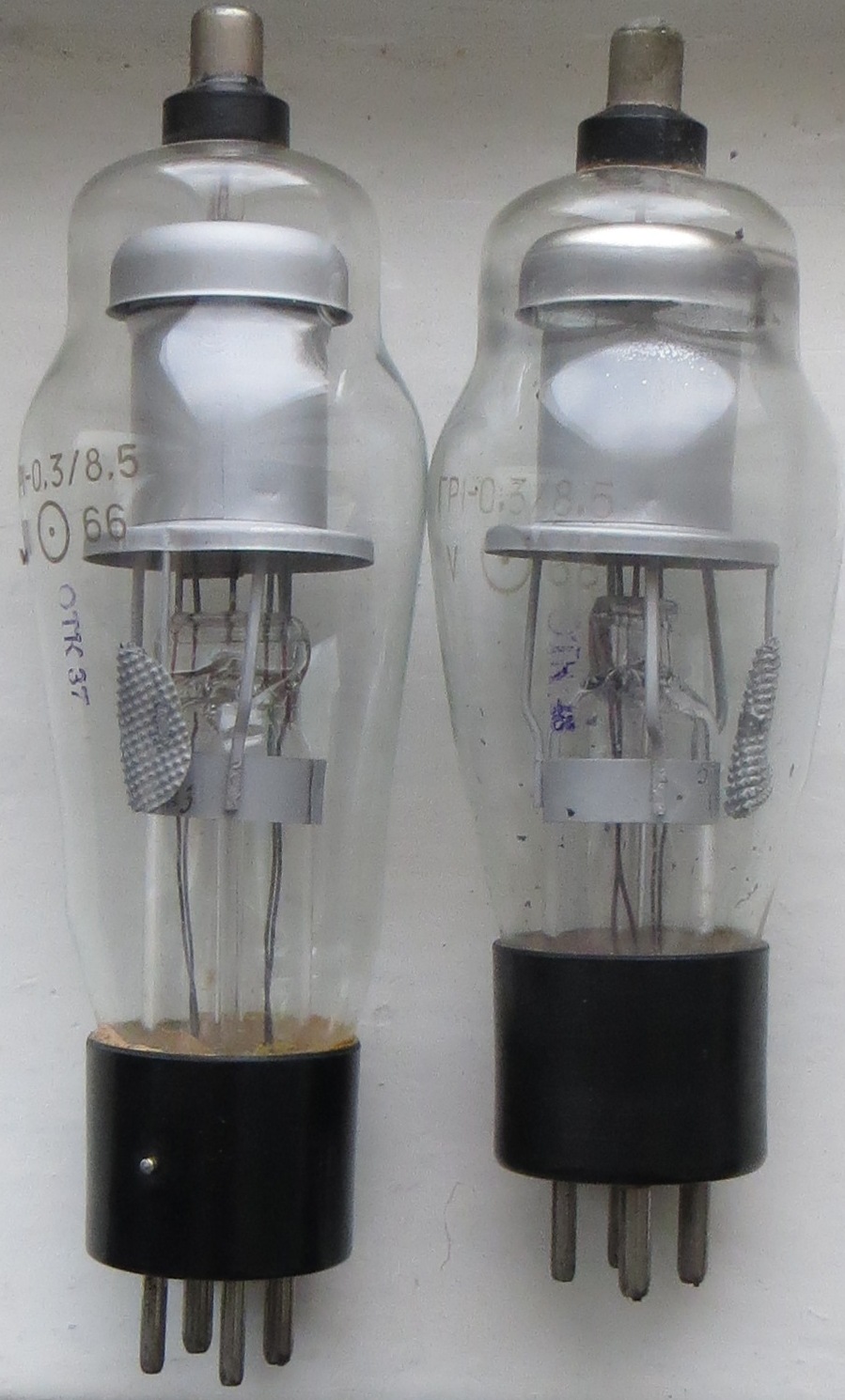

Заметным отличием в пределах одного предприятия является уменьшение глубины катодной горловины прибора, выпущенного в 1968 г. на Газотроне (IMG_0018.JPG). Видимо не было признано целесообразным. Или же этот прибор предназначался для работы при пониженных температурах.

за ВГ1/8500 спасибо boris5712



Это не совсем флЯнец. Я вообще не спец по ФЭ- вон, уважаемые коллеги Suslox и Аспартам куда больше про них знают... Но, пробегая по диагонали какую-то книшшку по всяким электровакуумностям, я запомнил название "охранное кольцо".
Короче, там фишка в том, что кольцо прикручивается сугубо к потенциалу корпуса, поэтому ток, протекающий по наружной поверхности баллона и лежащей на ем пыли, не участвует в рабочем токе прибора. Делается это не абы у каких ФЭ, а у особо чувствительных.
В общем, поищите в интернетах, направление поисков я Вам обозначил- да, глядишь и коллеги что-нить более вменяемое скажут.



Так нашёл уже. Сомнения остались лишь насчёт введения такого сложного технологического решения в конструкцию.



Прибор действительно интересный, жаль не пошёл в большую серию.
В 50-х гг. в ж. Радио было помещено несколько статей описаний некоторых типов радиоламп. Описаний подробных, в других (доступных) источниках не встречавшихся.
Здесь 6А3П:



Похоже, её, как и большинство наших, скопировали с западного образца:



Серийные, конечно. Не пошли массово (большой серией) в телевизоры. Запоздали... ПП-приборы...



Как ни странно, нашла Работали совместно с германиевыми транзисторами в составе р/с.



По сложившейся дурной традиции, начну с повтора.
Кинескоп 13ЛК2Б:

Кинескоп интересен своей конической формой, а также местом расположения штенгеля: он расположен на конусе. Между выводами трубки на "цоколе" ничего нет.
Хотя трубка встречается в справочниках, дам ее размеры. Диаметр экрана 129/120 мм (габаритный/рабочий), длина трубки 310/150 мм (полная/конус), диаметр горловины 21,5 мм.
Применялся кинескоп в качестве экрана в видеоконтрольных устройствах, тип и названия которых мне неизвестны.

…Тут я долго спорил с одним коллегой, а стоит ли вообще хранить и, тем более, постить натекшие или колотые трубки? К единому мнению мы так и не пришли. Моя позиция в этом споре была такова: если прибор уникален, известен в единственном экземпляре (либо ужас как редок), нет никакого смысла проявлять брезгливость и отказываться от него по причине «отсутствия вакуума внутри». В таких случаях важна только механическая целостность.

Свежеобретенные ЭЛТ имеют такую же коническую форму.
Встречаем, кинескоп 13ЛК5А:

Изготовлен львовским заводом «Кинескоп» в ноябре 1979 года.
По части размеров, эта ЭЛТ отличается от предыдущей только удлиненной горловиной, в результате чего полная длина выросла до 391 мм.

Кинескоп 13ЛК5Л:

Ко мне кинескоп попал с разбитым в хлам штенгелем.
Изготовлен львовским заводом «Кинескоп» в ноябре 1978 года.
Полная длина увеличилась до 420 мм, за счет заливки проволочных выводов.

По всей видимости, оба кинескопа 13ЛК5х просвечивающие, и наиболее вероятная сфера их применения – это аппаратура с передачей изображения по методу бегущего луча. Для 13ЛК5Л это еще и околоавиационная аппаратура, если судить по разделке выводов кинескопа. Такой вывод можно сделать по типу люминофора: если синий с коротким послесвечением «А» встречается еще в трубках для фотографирования изображения, то фиолетовый с очень коротким послесвечением «Л» встречается только у просвечивающих ЭЛТ. Но конкретные названия аппаратуры, в которую входили эти кинескопы – увы, неизвестны.

Благодарю уважаемого AlexLv за помощь в добывании просвечивающих ЭЛТ!



Пробегая неделю назад по Митинскому рынку в поисках электромагнитного клапана для очень некстати издохшей стиральной машинки, я зацепился взглядом за лежавшую в витрине лампочку. Уж не знаю чем она привлекла, но узнав ее грабительски дешевую цену – я немедленно достал из кармана пятихатку и купил ее. Позже, по дороге домой, я ломал голову – нахрена она мне нужна?!
Тем не менее, считаю нужным поделиться с вами фотографией этой лЯмпочки. Встречаем, рентгеновская трубка для рентгеноструктурного анализа БХ-7:

Область применения трубки ясна из ее названия. Трубка, кстати, весьма опасная для любителей «отжечь и засветить»: в силу специфики этого класса трубок даже короткая экспозиция собственной тушки под включенной трубой приводит к некислым таким лучевым ожогам.

…Но счастливые случаи всегда ходят парами. Буквально через день, похваставшись трубкой, я узнал, для чего она мне нужна и для чего я купил ее. Оказывается, уважаемый SilverRay давно искал такую трубу для ремонта какой-то аппаратуры у себя на работе. Я про это не знал – но, по всей видимости это и есть то, что называется Божьим промыслом. С большим удовольствием передаю трубус ему.



Специально для любителей отжечь и засветить придуманы высоковольтные трубки для просвечивания материалов, например -- 1.5БПМ1-200 с рабочим напряжением ни много ни мало -- 200 кВ. Работает в непрерывном режиме с током анода порядка нескольких миллиампер, колба и электроды олаждаются постоянным проточным трансформаторным маслом, для облегчения теплоотвода анод сделан очень массивным, пыщь-лучи выводятся через вделанное в него бериллиевое окно. Поскольку трубка весьма высоковольтная -- видны характерные противокоронные торчики на её концах. Мощность дозы на расстоянии 30 см (или около того) от фокуса -- 70 рентген в минуту. Смертельной считается однократно полученная доза 700-1000 рентген. У экспериментатора есть 10 секунд чтобы относительно безопасно без сиюминутных последствий полюбоваться на свои кости, имхо этого вполне достаточно для записи короткого видео))) Как бы то ни было, а при прочих равных условиях поражающая способность жёсткого излучения ниже чем мягкого, так как быстрее пролетает сквозь мягкие ткани, не поглощаясь.

По имеющейся из книг информации применялась эта пыщь-лямпка ещё в аппаратах лучевой терапии, а по слухам от одного из знакомых -- в кабинете был отдельно отгороженный сеткой с блокировкой угол, в котором стоял опупический масляный трансформатор с длиннющим высоковольтным изолятором и отдельные бачки с кенотронами для питания этой рентгенки. Хорошо также мне запомнилось -- в любом старом кабинете с рентгеном (особенно мощным) постоянный запах трансформаторного масла, а когда включают -- треск короны.

Пара фоточек. Извиняйте за неприглядный фон, фоткалось давно, а перефотать немного влом. Выражается благодарность пользователю со смежного форума Izon за наводку на эту няку.



Ч... почему никто не отжигает с серьёзными магнетронами ?

Тараканы в первую очередь...



Отжигают, только инфа об этом не так раскручена. Я собственно тоже в числе отжигальщиков.
https://vk.com/video?section=uploaded&z=video31425290_169880866/album31425290_-1

Тараканы хоть и выживают в условиях ближнего ядерного взрыва, и способны пережить несколько минут в вакууме, но в микроволновке у них между ножками загорается дуга и они делая несколько сверхзвуковых забегов останавливаются насовсем.
