Интересные и необычные ЭВП

Das ist magische Auge, nicht Katzenauge.



Ну все как обычно -- то диссектор это ФЭУ, потому что пушки нет, то лампа называется так, как больше нравится владельцу...



6Е1П где-то предлагалось сделать глазами кошки/лисы, изображённых на приёмнике.



Несколько повторов.
Эти трубки я вывешивал уже, но фотографировал я их давно и фотографии были очень неудачные. Перевывешу-ка я их.

Индикаторная ЭЛТ 13ЛМ31В:

Изготовлена московским заводом «МЭЛЗ» в августе 1961 года.
Интереснейшая труба! Пожалуй, один из рекордсменов-долгожителей. Серийный выпуск ее начался в конце 40-х годов под названием ЛО-731, а совсем недавно через мои руки прошла 13ЛМ31В выпуска 1990 года.
Секрет долгожительства трубки в ее применении. Она устанавливалась в различной аппаратуре на множестве марок отечественных гражданских и военных самолетов, многие из которых до сих пор летают и, значит, требуют ЗИПа.

Ничем не примечательный кинескоп 11ЛК1В:

Изготовлен львовским заводом «Кинескоп» в сентябре 1971 года. Сфера применения кинескопа неизвестна.

Индикаторная ЭЛТ 6ЛМ1С:

Изготовлена запрудненским заводом « ЗЭЛТ» в августе 1974 года.
От прочих трубок 6ЛМхх, отличается удлиненной почти на 50 мм горловиной и несколько более длинным электродом анода. Это следствие применения в этой ЭЛТ магнитной фокусировки, в отличии от очень похожих труб 6ЛМ2С, 6ЛМ4С и 6ЛК5Б.
Еще ЭЛТ примечательна тем, что в мои руки попала вместе с родной ФОС, которая показана на фотографии.
Сфера применения ЭЛТ неизвестна, однако, по непроверенным слухам, она была специально разработана под какое-то хищное оборудование на истребителе МИГ-25. После угона такого самолета в Японию интерес военных к нему сильно остыл, и это оборудование не получило широкого распространения.



Попал тут ко мне в руки еще один неопознанный источник света:

К сожалению, штенгель у прибора отбит наглухо.
Дата изготовления неизвестна, как и изготовитель (впрочем, есть у меня одна идейка). Габаритные размеры: диаметр 29,5 мм, длина 200 мм, высота анодного штырька 10 мм.
Сфера возможного применения также неизвестна. Из области домыслов – это именно источник света, поскольку качество стекла экрана сильно хромает в области впая вывода анода. Так что приличная часть развернутого изображения на экране будет иметь сильные искажения.

Первое, что бросается в глаза при осмотре этого прибора ‑ отсутствие накала. Электронная пушка автоэмисионная! Ее я даже поместил в отдельной врезочке – там видно, что накал никогда не был предусмотрен, и отверстие под накальную спираль в катоде заварено. Очень возможно, кстати, данный источник света был предназначен именно что для отработки автоэмисионного прожектора.

Изготовитель этой ЭЛТ, скорее всего, фрязинский завод «Платан». Данное предположение находит подтверждение в однотипности прожекторной сборки источника света с прожектором недавно мною продемонстрированной ЗЭЛТ 31ЛН4. Повторю ее фотографию, дабы наглядно предъявить свои доводы:


Благодарю уважаемого SilverRay. Це гарні подарунок!

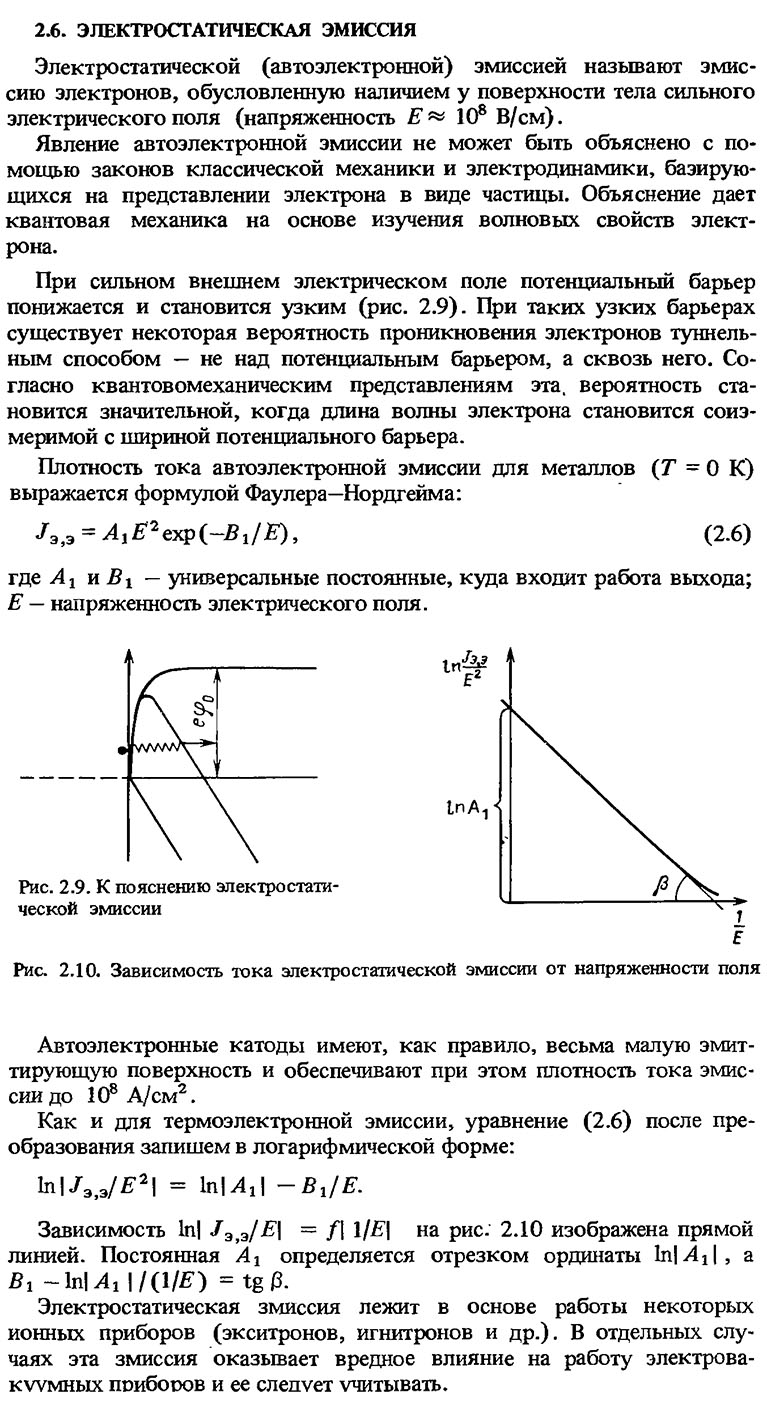

Скорее, под действием высокой напряженности поля. Высокая напряженность достигается специальной подготовкой поверхности катода- который оснащается множеством игольчатых микровыступов. То есть, действия прямо противоположны тому, что делается при компоновке устройства под высокое напряжение. Там все острые углы сглаживаются.
В принципе, холодные катоды применяются во многих газоразрядных лампах. Широкое применение их в вакуумных лампах началось относительно недавно.

Педивикия об автоэимисионниках.



Относительно недавно коллега Упырь вывешивал так называемую «школьную» ЭЛТ 13ЛО15И. В своем посте он рассказал о применении этой ЭЛТ, и даже показал деревянный постамент-«осциллограф», в который она устанавливается.
Какова же была моя радость, когда я увидел на аукционе среди продающихся на аукре лотов эту ЭЛТ, причем вместе с постаментом!

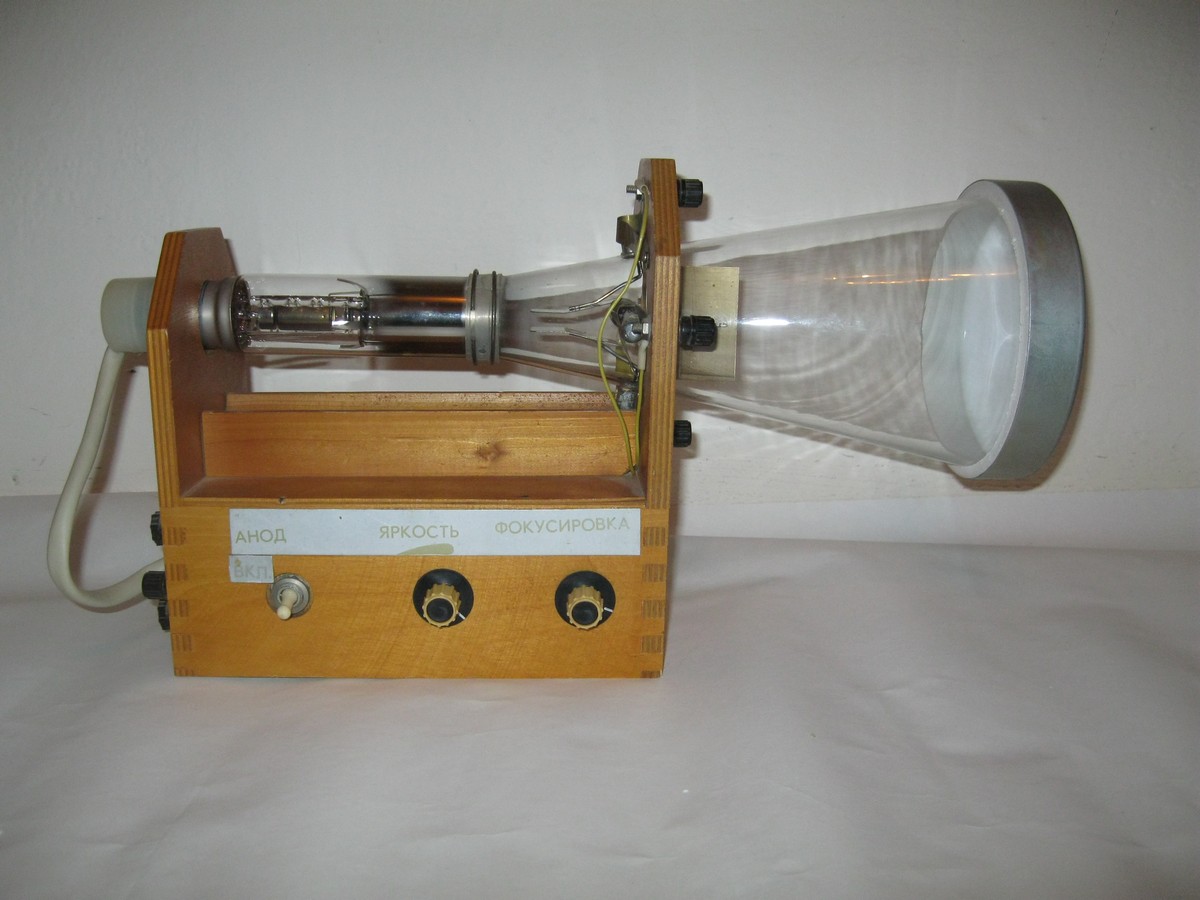

Итак, встречаем, школьный прибор для демонстрации свойств ЭЛТ.
Фотка прибора с трубью:

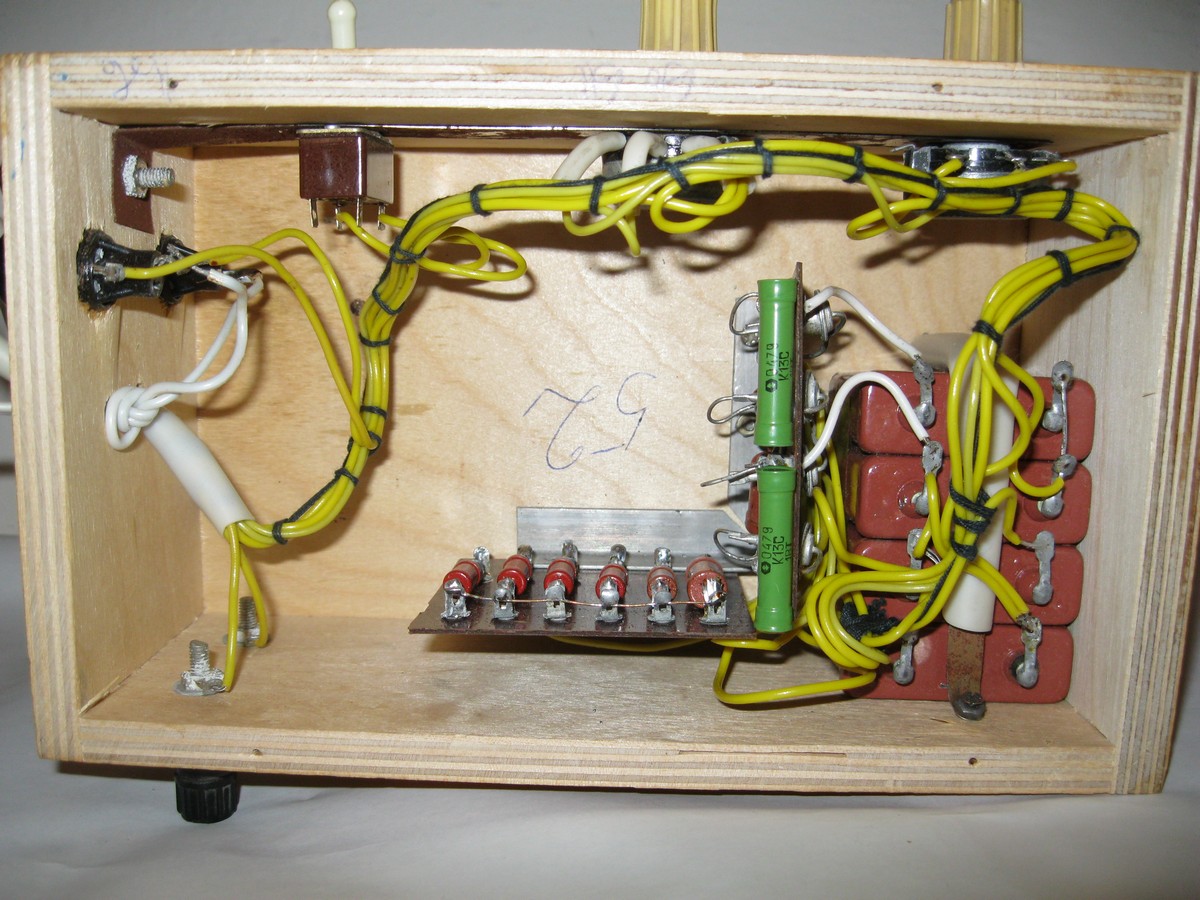

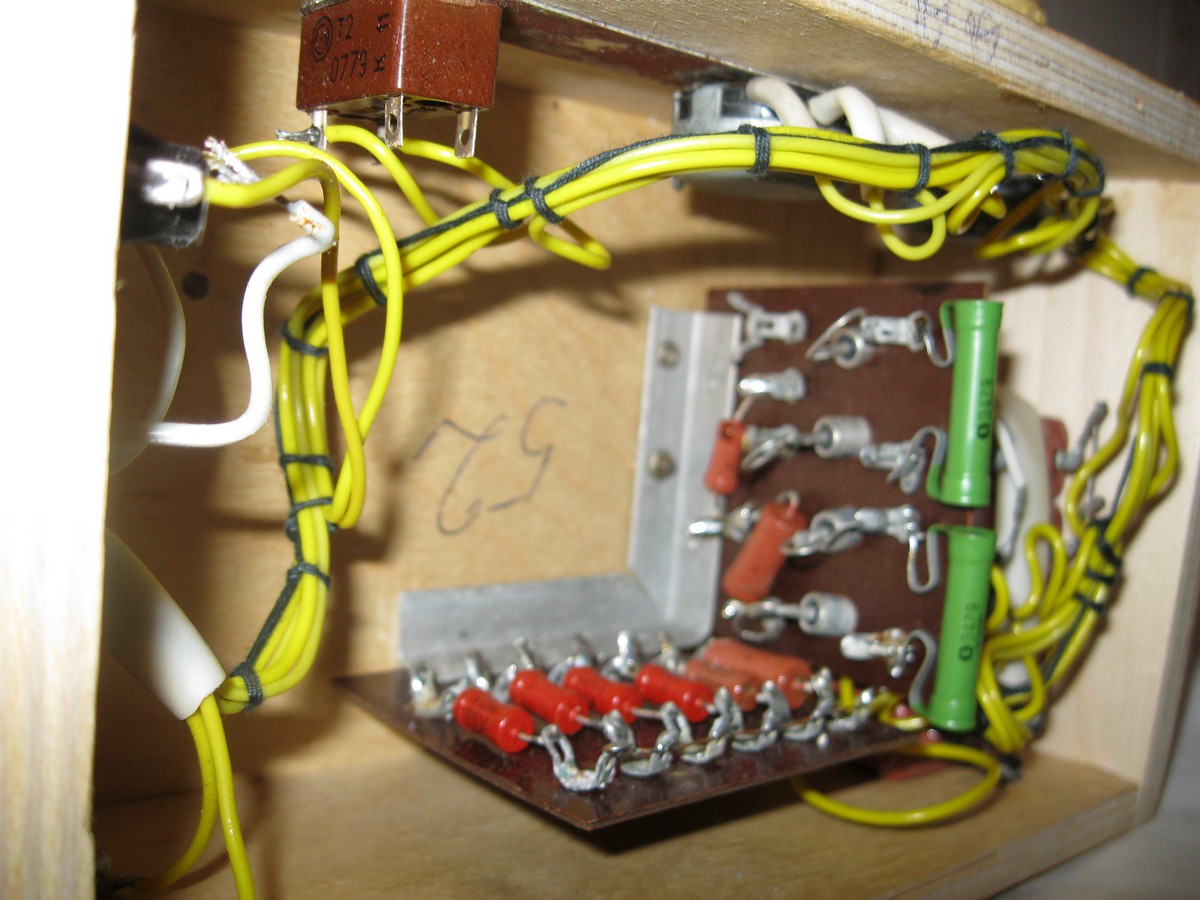

Вооружившись кувалдой и зубилом отверткой, я решил заглянуть внутрь корпуса. В состав прибора входит источник питания собранный на конденсаторах и диодах,попросту "умножитель от сети" .Напряжение накала подаётся извне и оно равно 6.3в.Предлагаю коллегам заглянуть внутрь этого редкостного ящика вместе со мной:




Попробую повключать сию штуку. О результатах сообщу дополнительно.

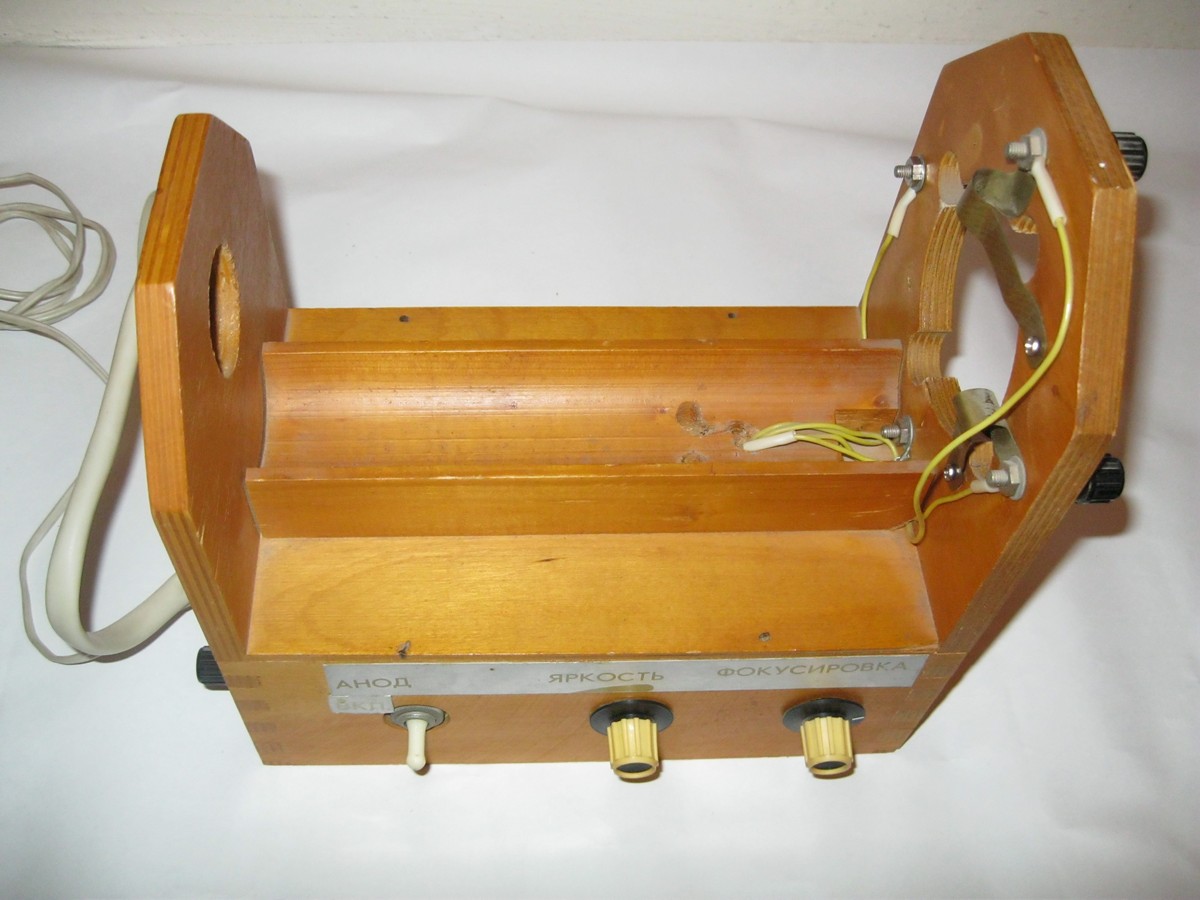

Ну и до кучи, фото самого постамента:

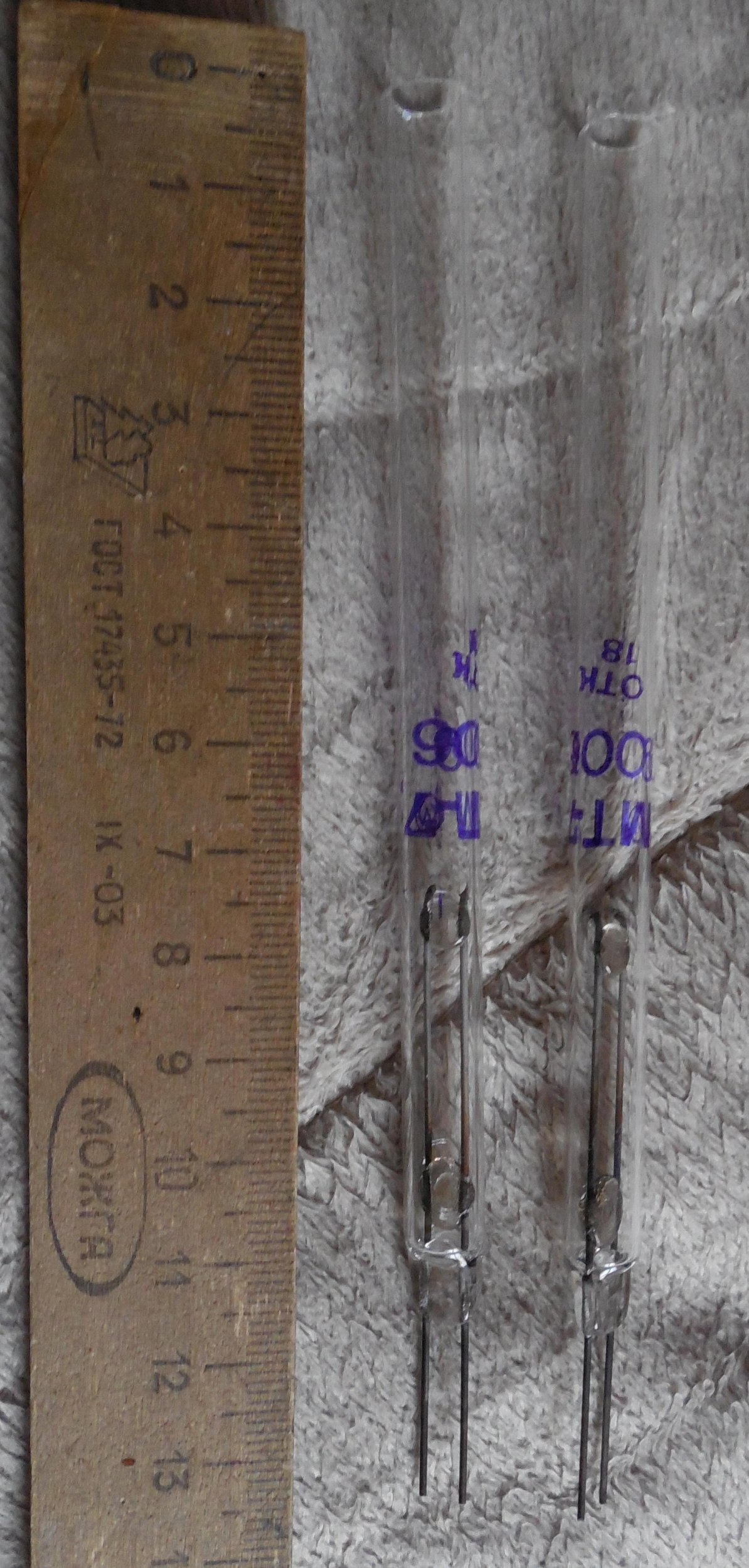

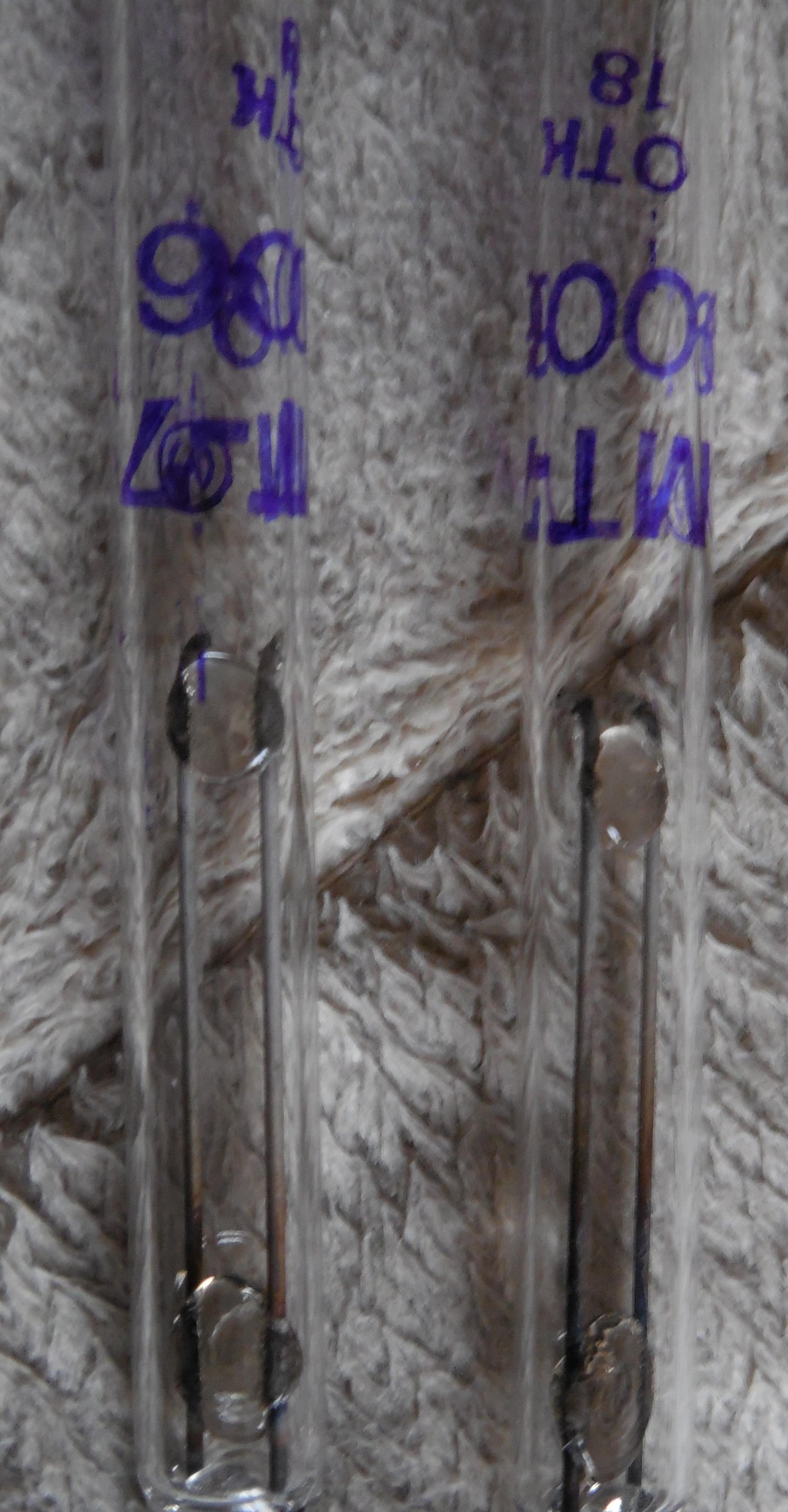

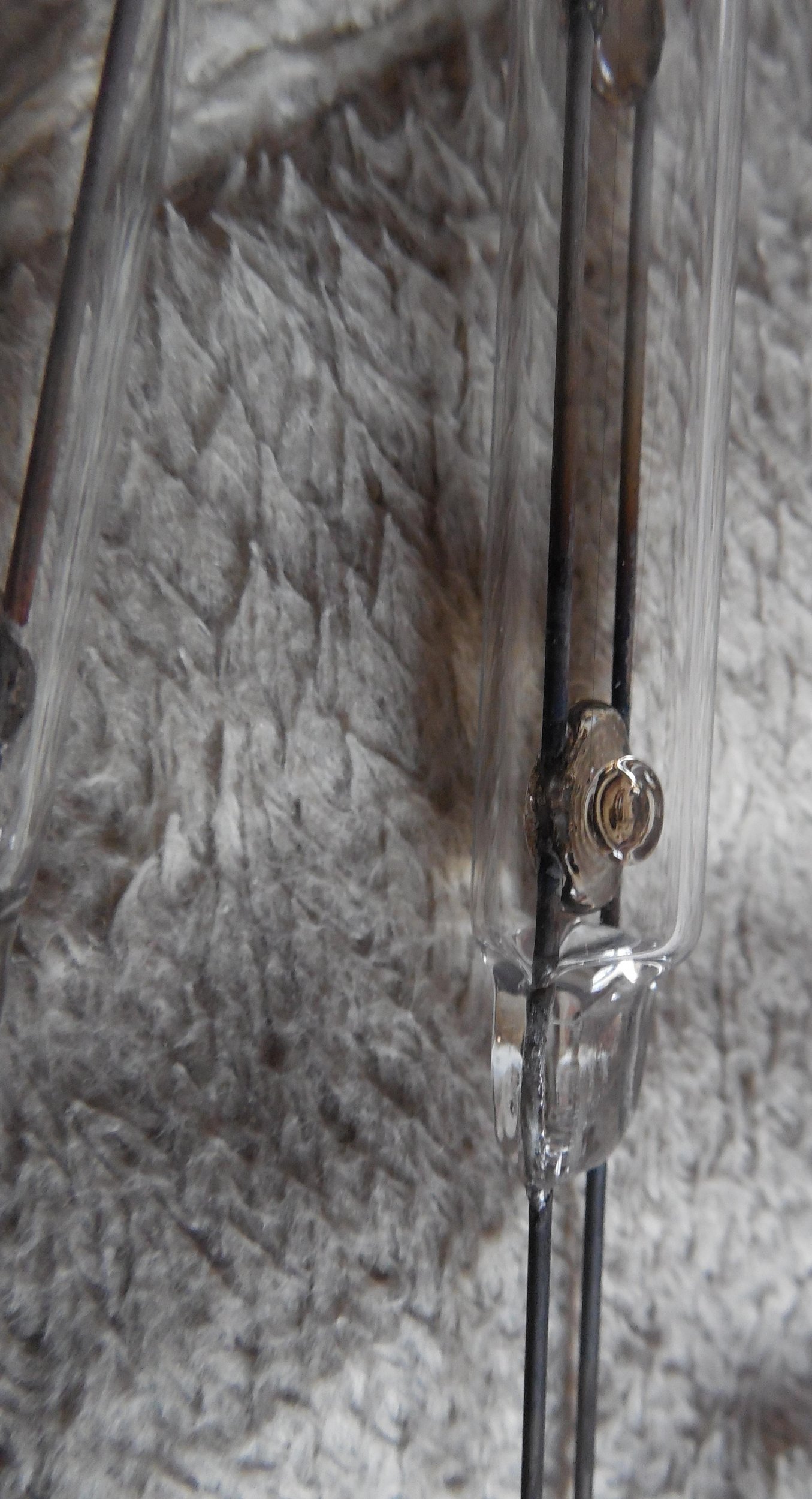

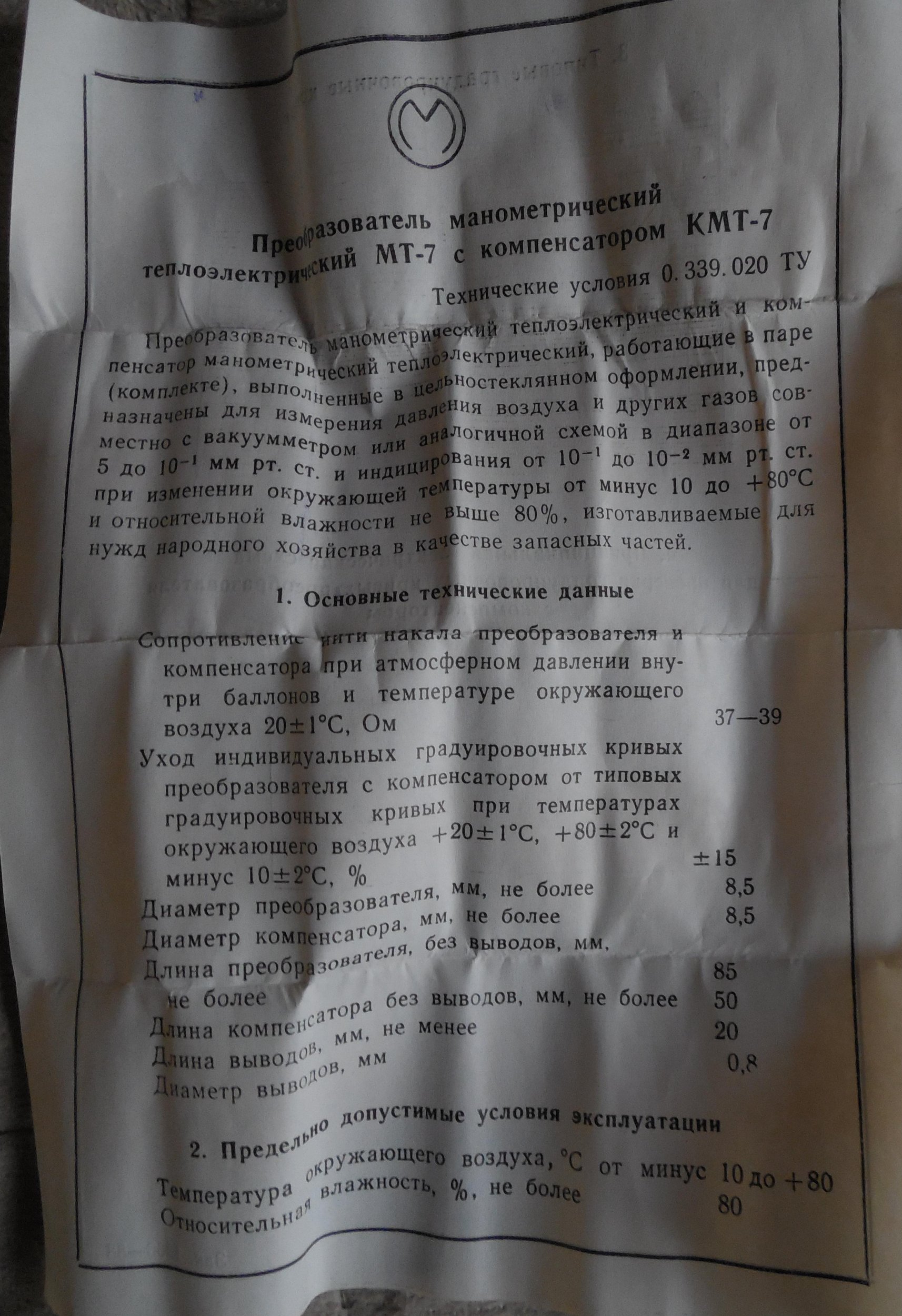

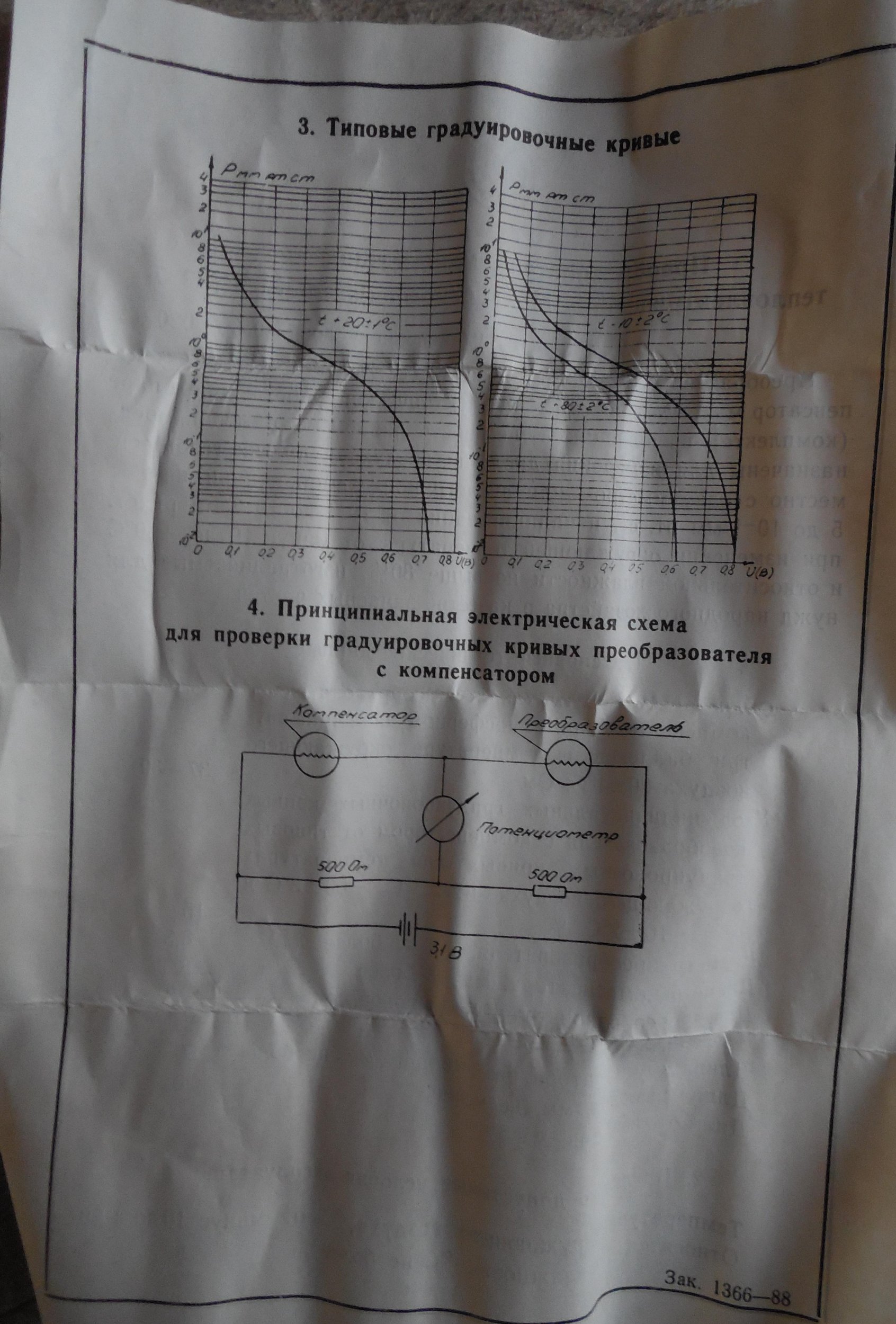

Преобразователь манометрический МТ-7. По факту, манометр Пирани, пригоден до 0,01 мм р.т. Сам элемент сделан из очень тонкой проволоки и имеет форму буквы U, висящей на двух выводах и стеклянном "грибе".


По своей сути, это проволочный резистор, охлаждаемый газом в замкнутом объёме. Схема включения - мостик.



Там разные механизмы эмиссии.
В случае ионных приборов - электроны выбиваются из холодного катода положительными ионами.
В приборах с высоким вакуумом иначе (см. рис.):

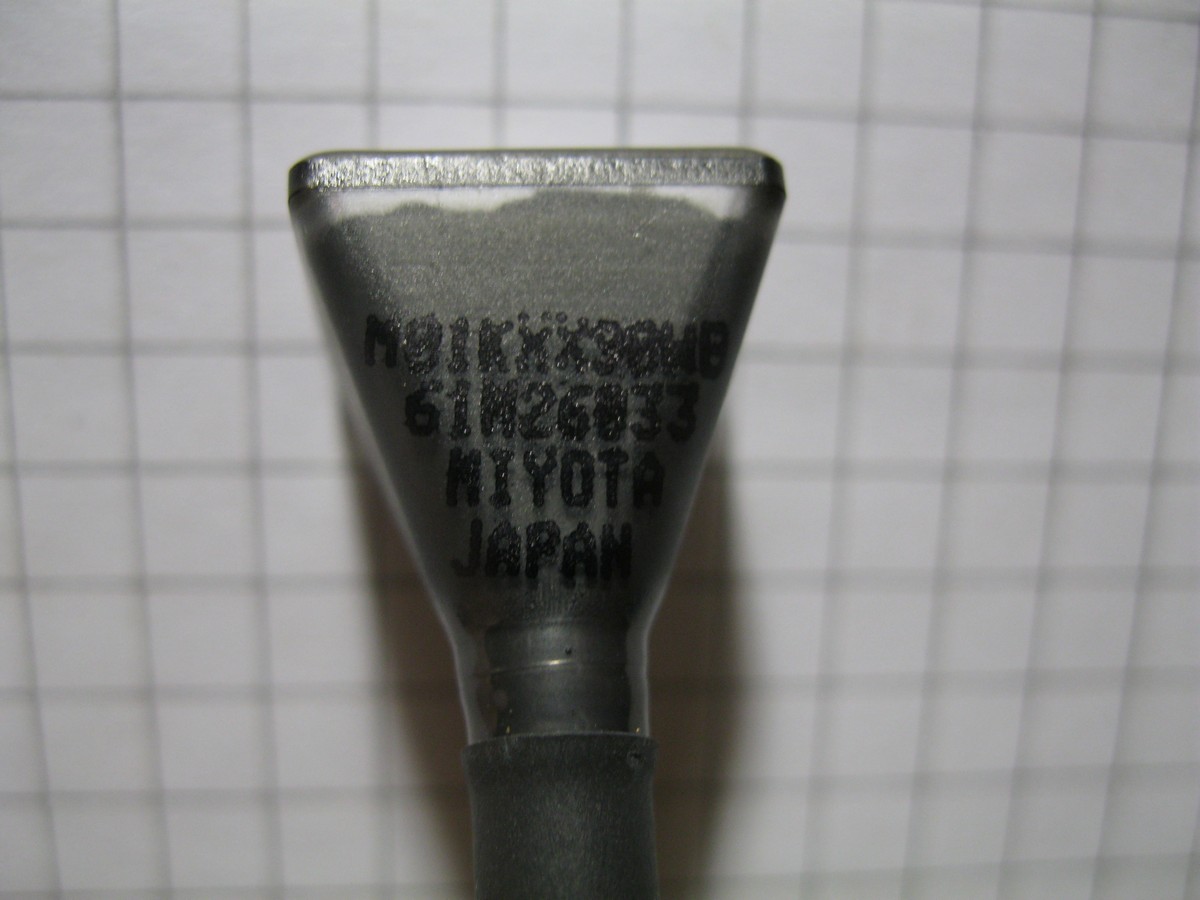

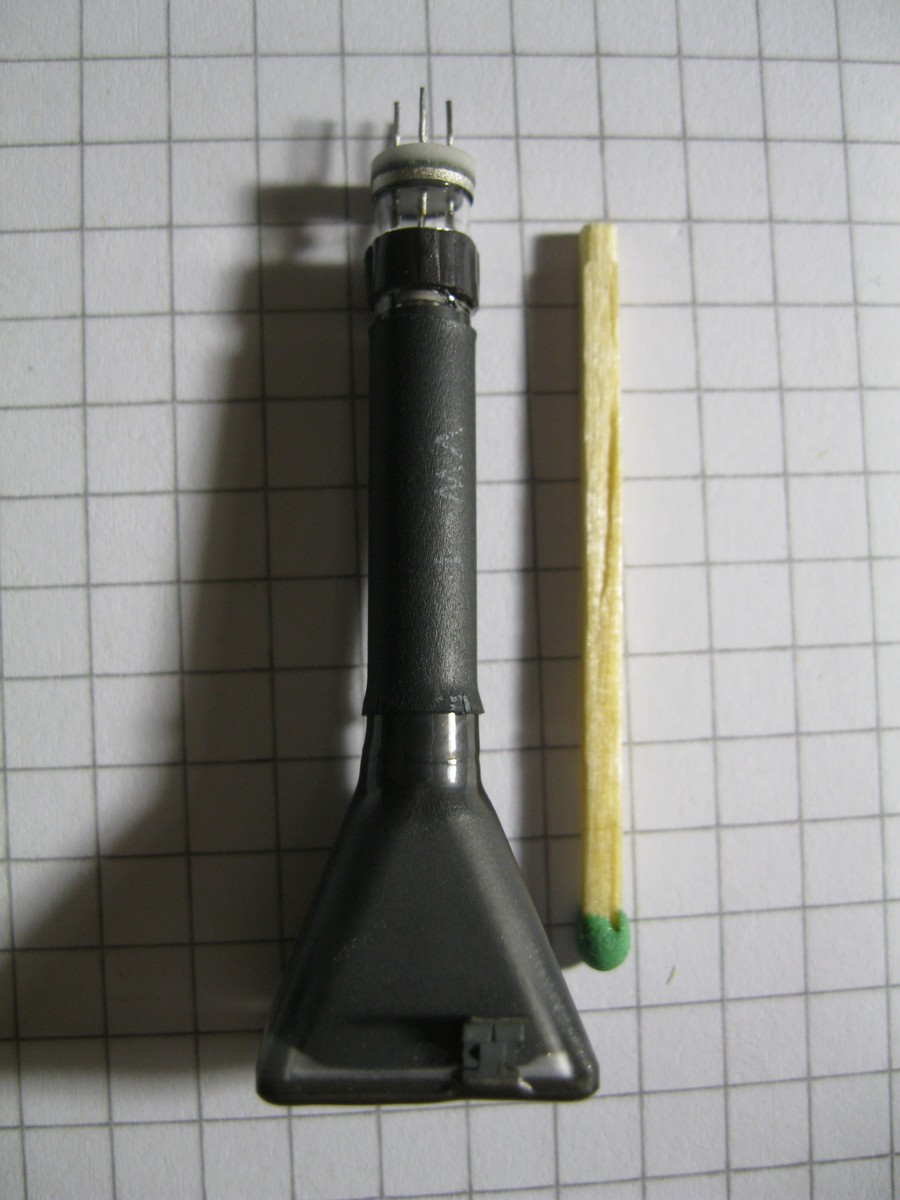

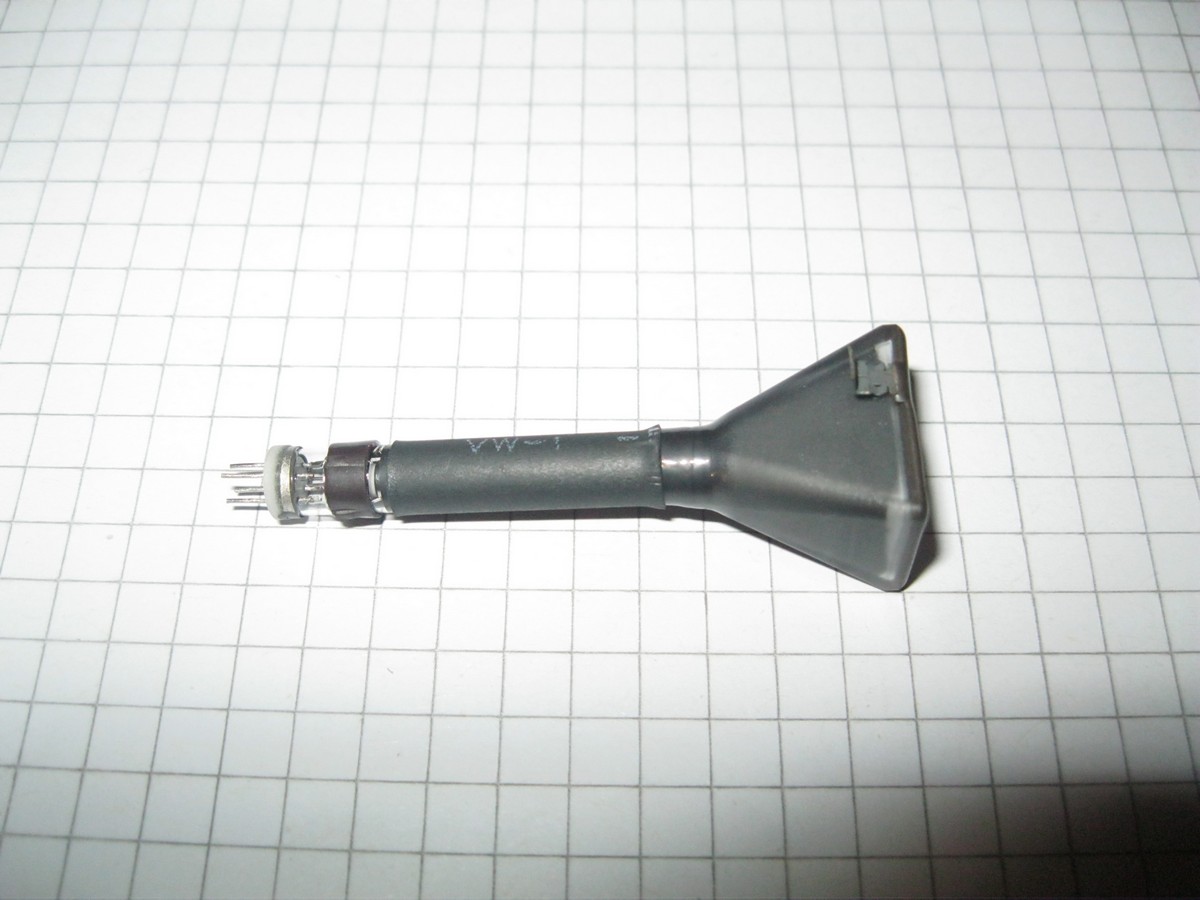

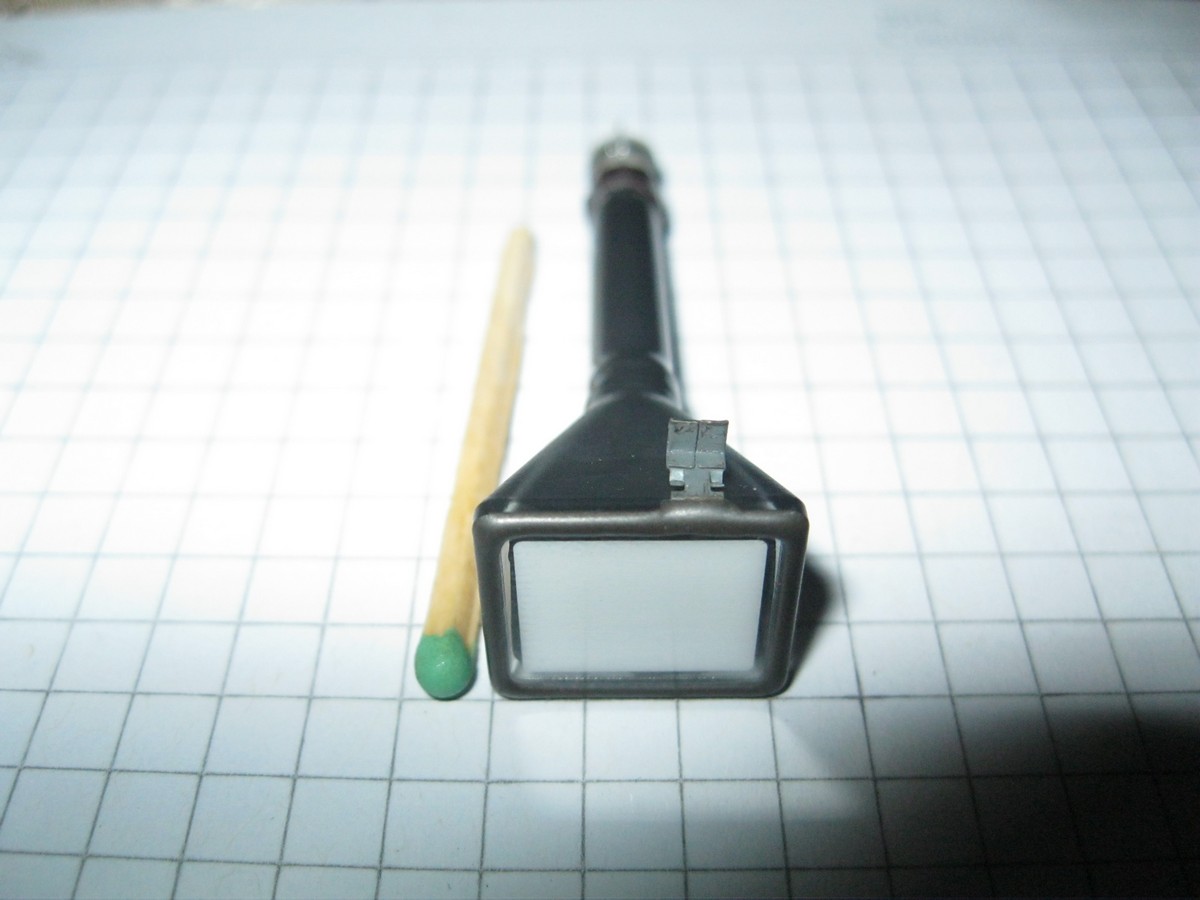

Еще сегодняшнее пополнение микротрубЪ "спичка", настолько мелких я еще в руках не держал в общем, встречаем я её таки запустил, но сфотать очень мелкое изображение очень тяжело

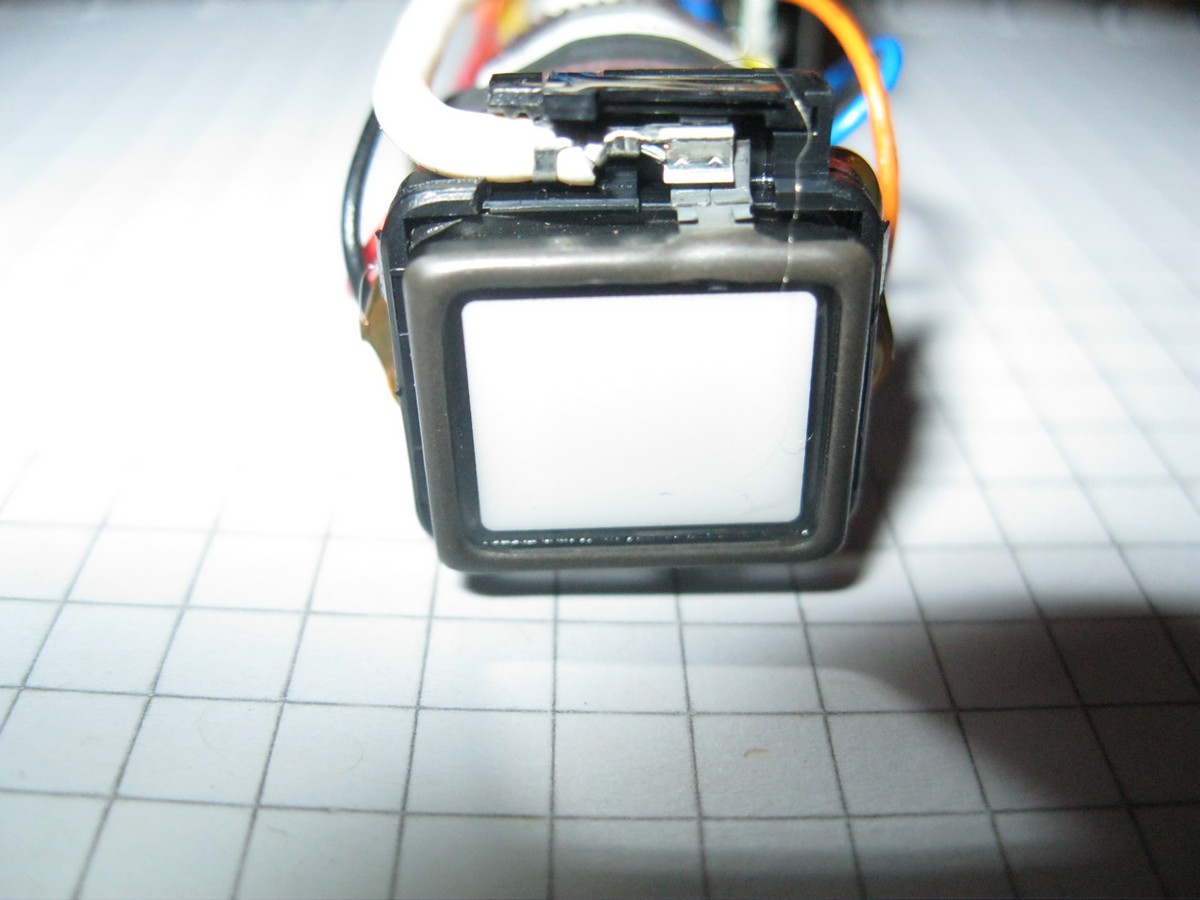

Видоискатель Samsung,запускал в составе.

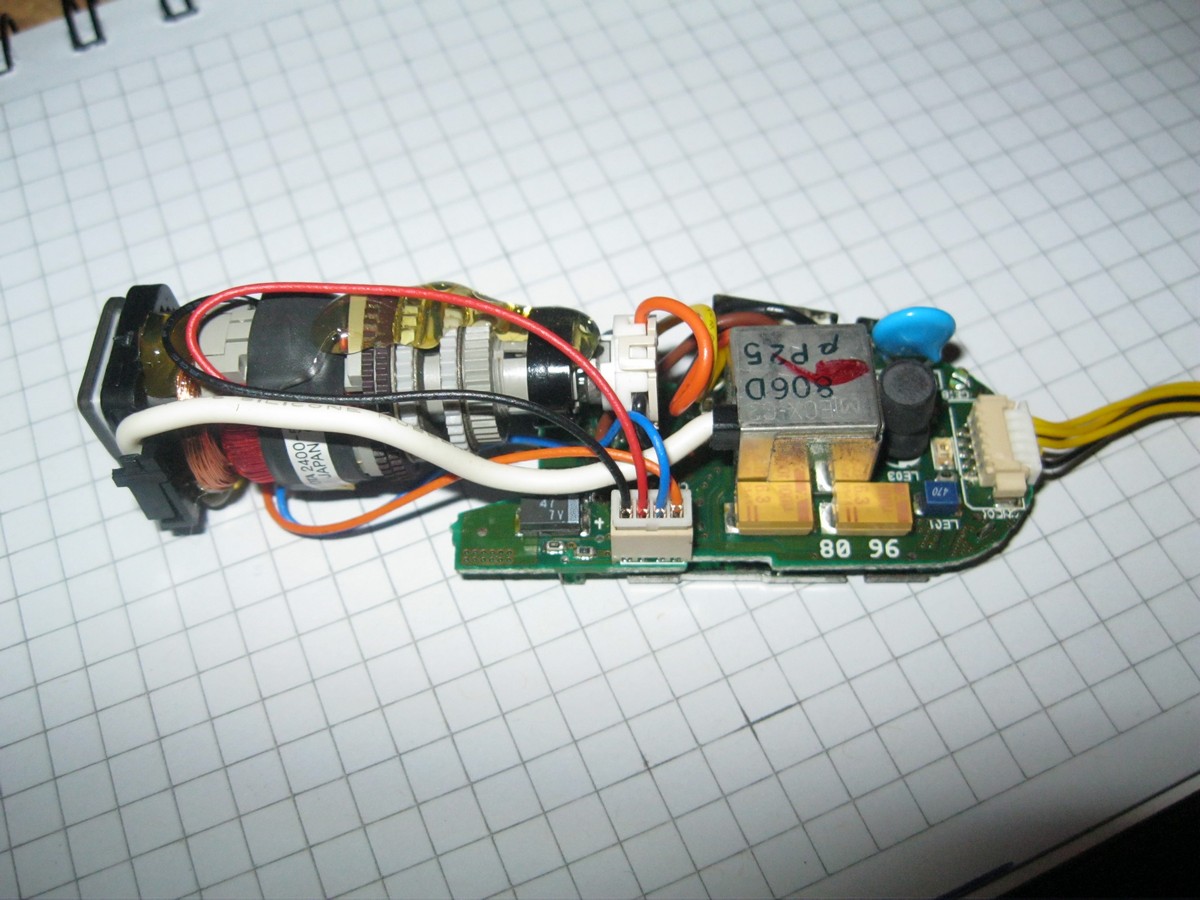

начинка вот:
лишних к сожалению нет



Любопытно. Встречал только ГМИ-16Р...
