Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 276 из 432
  1. коллекционер

    коллекционер Пользователь

    УТ1
    [​IMG]
    [​IMG]
    [​IMG]

    коллекционер, 13 мар 2015
    #5501
    Entladung, suslox, ASPARTAME и ещё 1-му нравится это.
  2. коллекционер

    коллекционер Пользователь

    УИТ5
    [​IMG]
    [​IMG]
    [​IMG]

    коллекционер, 13 мар 2015
    #5502
    Entladung, suslox, ASPARTAME и ещё 1-му нравится это.
  3. suslox

    suslox Пушистикс Staff Member

    ох, вот это подборка! я бы от самой маленькой справа не отказался!:rolleyes:

    suslox, 13 мар 2015
    #5503
    ASPARTAME нравится это.
  4. AlexDark

    AlexDark Пользователь

    Фотка не моя, она с флая от ГлюкМейкера, я просто перепостил на ИКСБТ, когда искал датащиты: хотел купить несколько. Хорошо. что не купил - с ресурсом в 10ч они не интересны.

    AlexDark, 13 мар 2015
    #5504
  5. suslox

    suslox Пушистикс Staff Member

    10ч? интересно, зачем же эти трубки и где могли применяться? лично я не могу даже предположить, в каком таком спец оборудовании (а имеется ввиду наверное военка) в принципе могли рентгенки применяться :?

    suslox, 13 мар 2015
    #5505
  6. Vanek

    Vanek Пользователь

    две рентгеновские трубки типа OX70-G4 и 0-2BDM7-50. вторая трубка из рентгеновского аппарата который на сколько я знаю предназначался для снимков зубов. фоток первой трубки к сожалению мало, я ее в скором времени залил маслом. при входной мощности 400 ватт просвечивал несколько предметов, порадовало:) видео прилагаю:
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]


    Вложения:

    • 0_2bdm7-50_eng.pdf
      Размер файла:
      550,9 КБ
      Просмотров:
      276
    • OX70_G4.pdf
      Размер файла:
      620,3 КБ
      Просмотров:
      414
    Vanek, 13 мар 2015
    #5506
    mutabor, nERV, Entladung и 7 другим нравится это.
  7. suslox

    suslox Пушистикс Staff Member

    Vanek, очень классные миниатюрные трубочки у тебя! и эксперименты интересные, но главное - следи за безопасностью, чтобы не облучиться:!:

    suslox, 14 мар 2015
    #5507
  8. 1Ж24Б

    1Ж24Б Пользователь

    И как оценивать его размеры :oops:

    1Ж24Б, 14 мар 2015
    #5508
  9. 1Ж24Б

    1Ж24Б Пользователь

    Я знаю, что для оценки любят применять КТ315.

    Тю ! Мелкий какой индикатор.

    1Ж24Б, 14 мар 2015
    #5509
    sseg нравится это.
  10. 1Ж24Б

    1Ж24Б Пользователь

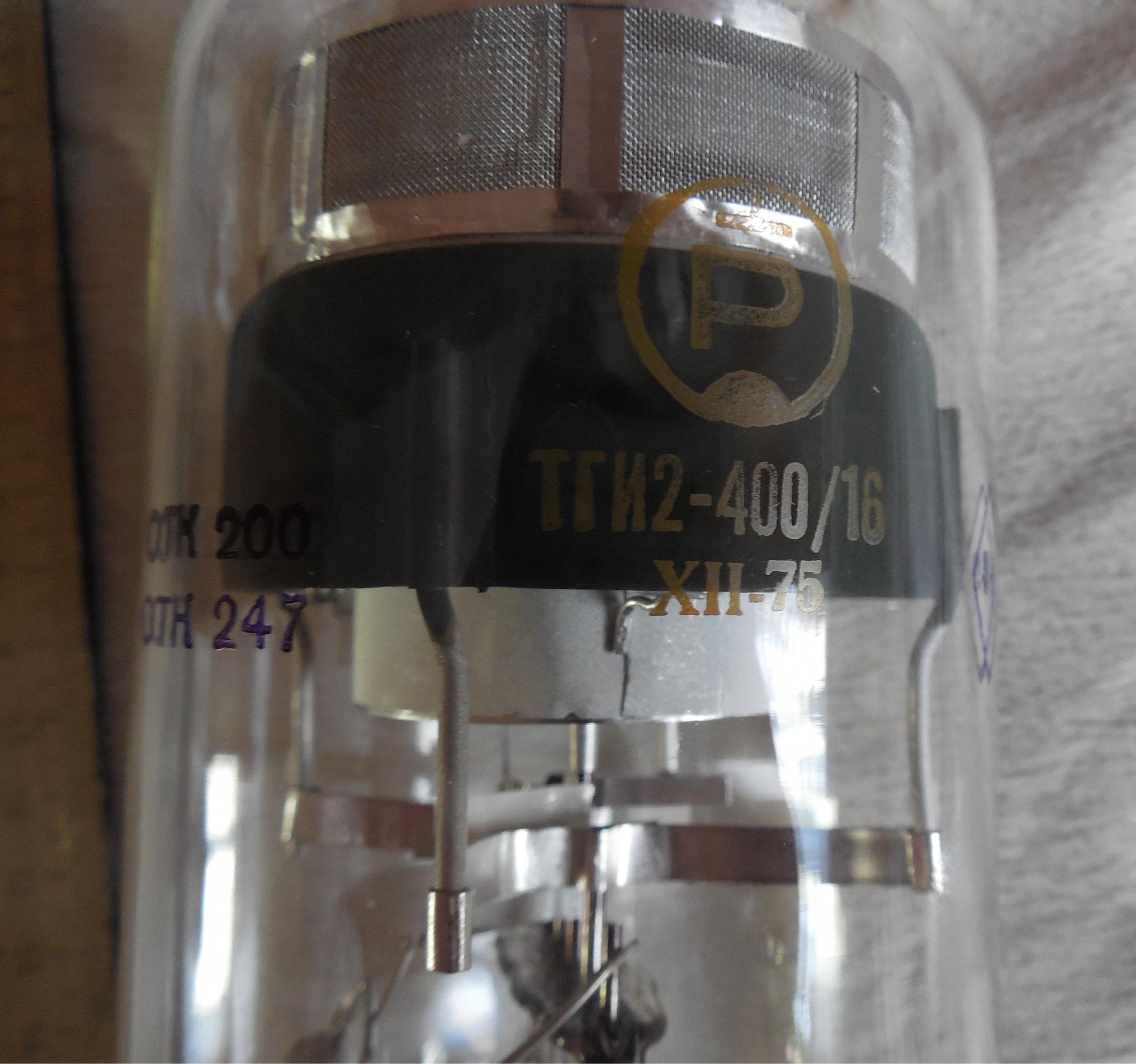

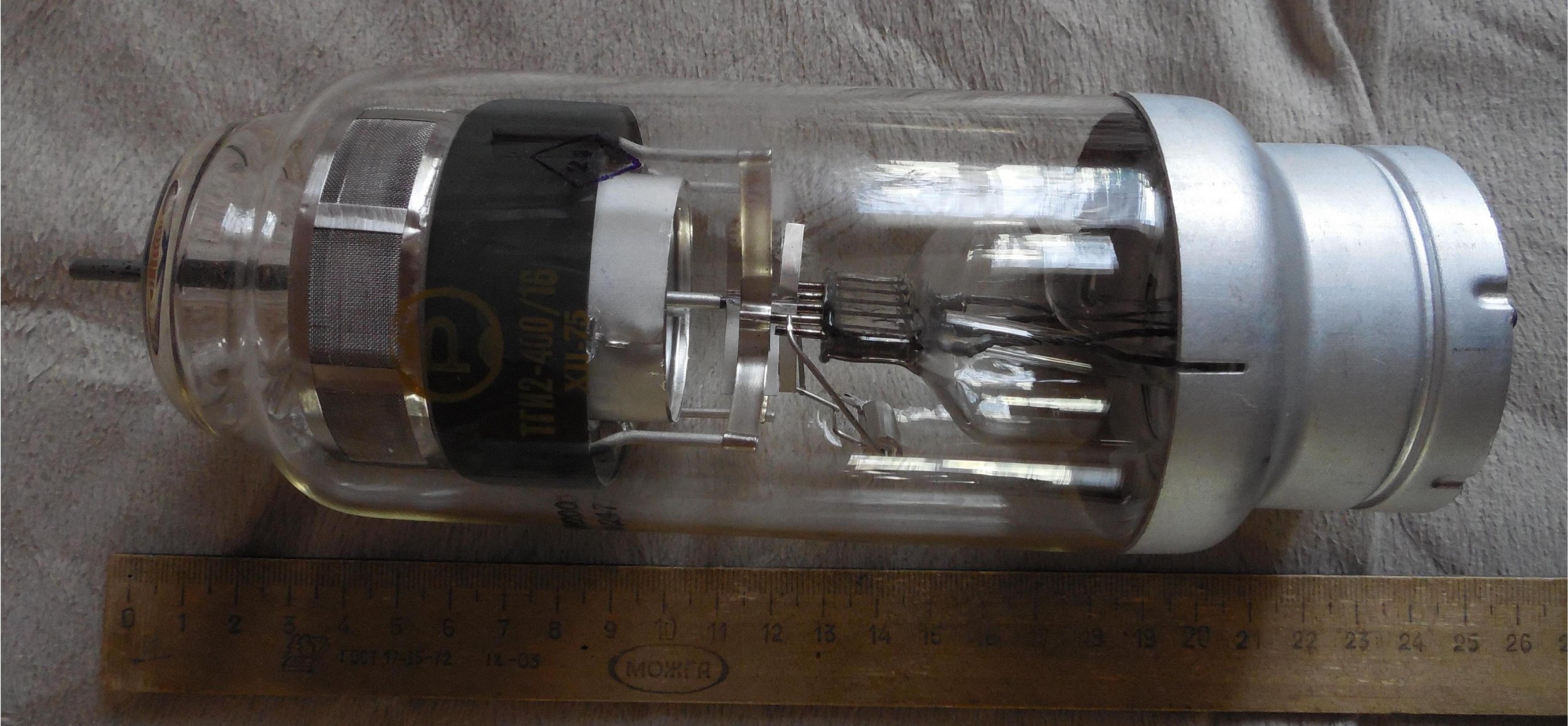

    Тиратрон с водородным наполнением ТГИ2-400/16. На данный момент самая крупная лампа дома.
    DSCN1714.jpg DSCN1715.jpg
    *Клапауций, почему ещё не обзавёлся подобной лампой?*

    П.С.: что за фотоэлемент с "рупорообразной" колбой ?

    Last edited: 14 мар 2015
    1Ж24Б, 14 мар 2015
    #5510
    mutabor, suslox, Entladung и ещё 1-му нравится это.
  11. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Vanek, молодец, интересно получилось! А на втором видео (где OX70-G4) во время работы трубки даже видно действие рентгена на матрицу видеокамеры: такие вспыхивающие белые точки, как в спинтарископе. При выключении трубки они пропали.
    PS. Кстати, только недавно о любитеской рентгеновской фотограрафии читал в мартовском номере "науки и жизни".

    St2Ra3nn8ik, 14 мар 2015
    #5511
  12. Entladung

    Entladung Активный пользователь

    Весьма интересный класс приборов.
    Хорошо делать снимок сетки: как правило, приборы ТГИ1- и ТГИ2- отличаются конструкцией сетки.

    Entladung, 14 мар 2015
    #5512
  13. suslox

    suslox Пушистикс Staff Member

    :pчто-то не особо впечатляет его размер))

    а я вот что представлю:

    газоразрядный генератор шума ГШ-5.
    общее фото и на врезках крупно анод и катодная часть (внутри видна таблична с "зашифрованным" типом):

    [​IMG]

    фото в арматуре:
    [​IMG]

    Last edited: 14 мар 2015
    suslox, 14 мар 2015
    #5513
    mutabor и ASPARTAME нравится это.
  14. Vanek

    Vanek Пользователь

    эти белые точки есть когда снимаешь телефоном, а когда снимал фотиком- такого не наблюдал, возможно это потому, что фотик стоит дальше (примерно сантиметров 40) от усиливающего экрана. так что телефон более чувствителен:)

    Vanek, 14 мар 2015
    #5514
  15. 1Ж24Б

    1Ж24Б Пользователь

    Пластмасса цоколя ужас.

    Её ещё надо найти - пока не читал о конструкции.

    1Ж24Б, 14 мар 2015
    #5515
  16. suslox

    suslox Пушистикс Staff Member

    я не уверен, что цоколь именно пластмассовый. мне кажется, что это чтото типа карболита/бакелита...

    suslox, 14 мар 2015
    #5516
  17. 1Ж24Б

    1Ж24Б Пользователь

    Кстати... а чем запитывалась миниатюрная рентгеновская трубка на предыдущей странице ?

    1Ж24Б, 15 мар 2015
    #5517
  18. Vanek

    Vanek Пользователь

    строчник с полумостом на 400 ватт, умножитель на гриншитах и КЦ106Г на 7 ступней.

    Vanek, 15 мар 2015
    #5518
    ASPARTAME нравится это.
  19. Entladung

    Entladung Активный пользователь

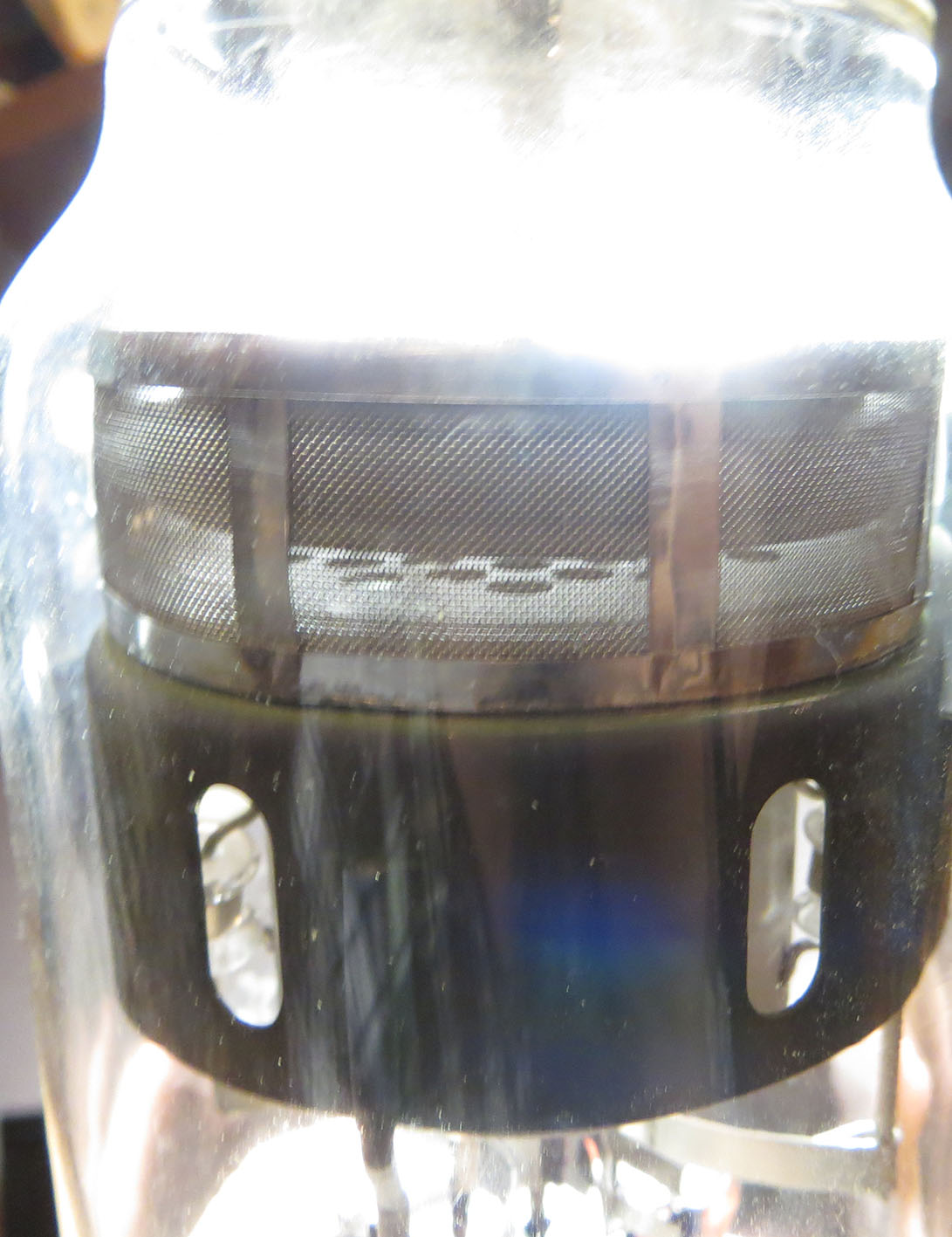

    О сетке тиратрона:
    Задача, правда, не очень простая. Но не вовсе неразрешимая.
    Здесь многодырчатая сетка ТГИ2-400/16. Товарный знак предприятия-изготовителя отсутствует в пользу штемпеля Сделано в СССР. Дата: 87.08.


    Вложения:

    • IMG_0016.JPG
      Размер файла:
      194,2 КБ
      Просмотров:
      711
    Last edited: 15 мар 2015
    Entladung, 15 мар 2015
    #5519
  20. 1Ж24Б

    1Ж24Б Пользователь

    Значит, сетку я видел сквозь экраны, только вот отверстий не заметил. Надо просвечивать мощной лампой.

    Что за гриншиты ?

    1Ж24Б, 15 мар 2015
    #5520
