Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. luxor

    luxor Модератор Staff Member

    Сперто с инета
    [​IMG]

    St2Ra3nn8ik нравится это.
  2. suslox

    suslox Пушистикс Staff Member

    :confused: :confused: :confused: и все это радиоактивно!!!офигеть

  3. suslox

    suslox Пушистикс Staff Member

    продолжаю рассказ о панаплексах.

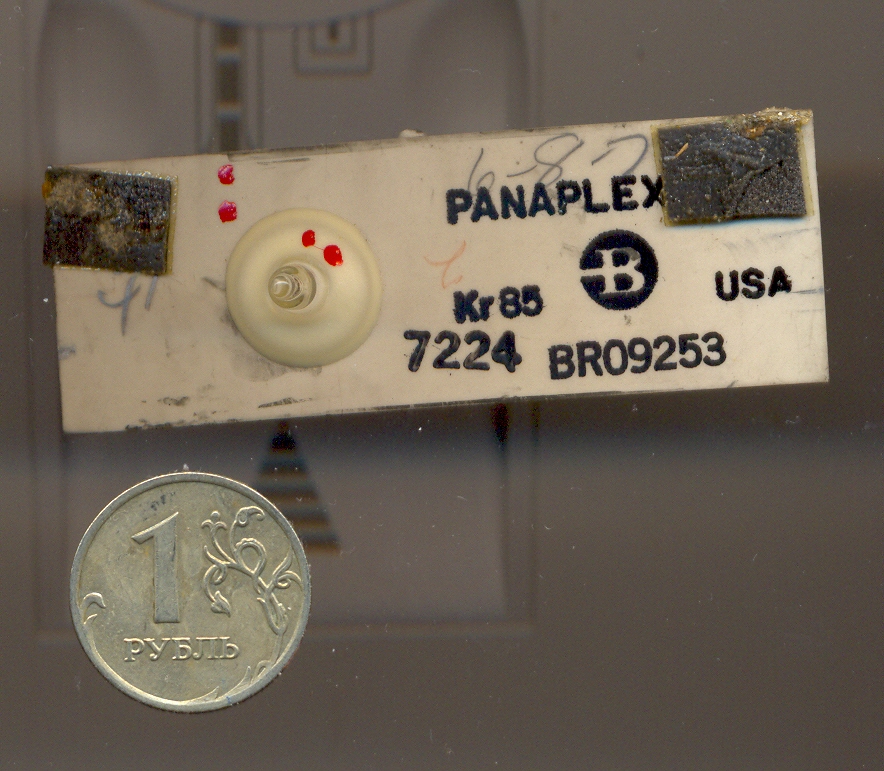

    на очереди Burroughs BR09253 - по-видимому один из самых миниатюрных панаплексов.
    как и предыдущий активирован криптоном-85, имеет напыленные контакты в прорези между стеклами.
    из особенностей можно выделить: странность с точками: 1 разряд без точно, 2 с точками, остальные с точкой и запятой, а также наличие дополнительного электрода. Как я сам сначала подумал, минус справа внизу - это тоже сегмент, но оказывается - это электрод, который должен гореть постоянно и повышать тем самым общую ионизацию газа в баллоне,что предотвращало срывы развертки при динамической индикации.


    Вложения:

  4. luxor

    luxor Модератор Staff Member

    Вещь прикольная , поначалу подумал что вли . Прочитал - понял что ошибся :D Все бы ничего но наличие криптона 85 не радует :roll: Я вот все смотрю - ты не планируешь музей замутить ? :D

  5. laser_freak

    laser_freak Новичок

    криптон 85 есть в любой мощной лампе металгалидной
    а электроды и нити накала делают из торированого вольфрама

  6. suslox

    suslox Пушистикс Staff Member

    :) по нашим с chem_kot подсчетам, внутри осталось не более 1/8 от начального количества криптона...
    люксор, музей в каком смысле?)

  7. luxor

    luxor Модератор Staff Member

    Кагбэ в прямом :D
    З.Ы. надпись про бету немного смутила :D

  8. suslox

    suslox Пушистикс Staff Member

    :oops: не...реальный музей не планирую...мало кому это сейчас интересно, нужно и тд

  9. laser_freak

    laser_freak Новичок

    там бета небось как у трития, даже через стекло не проходит

  10. klapaucy

    klapaucy Пользователь

    Гм, а накал-то зачем торировать?

  11. laser_freak

    laser_freak Новичок

    термическая устойчивость выше
    и механические свойства лучше

  12. Shah

    Shah Пользователь

    мейби прямокальная лампочка? тогда таки более понятно, зачем торий

  13. nERV

    nERV Модератор Staff Member

    И таки там скорее всего не чистый торий, а его оксид. Кста оксид тория является самым тугоплавким оксидом металлов. Им даже как-то покрывали спирали лампочек накаливания.

  14. suslox

    suslox Пушистикс Staff Member

    :) забавно...а про индикатор выше ктонить еще чтонить выскажет)))

  15. nERV

    nERV Модератор Staff Member

    Да что про него скажешь - кошерен. Ты его засвети и зафотай. Будет нам щасте.
    Суслик, помница у тебя был даташитик на ЛПИ-12, можешь выложить. А то имею сей девайс, но не имею его светить :D

  16. suslox

    suslox Пушистикс Staff Member

  17. klapaucy

    klapaucy Пользователь

    Ну, про термические свойства сказать ничего не могу... замечу лишь, что торированный вольфрам применяется при более низких рабочих температурах, чем чистый ;)

    Но досточтимый сэр, механические?? торированный вольфрам отличается как раз повышенной хрупкостью и малой механической прочностью. Посему, годов, наверное, с 50-х, такие катоды остались только в генераторных лампах больших мощностей, где большие линейные размеры электродов позволяют достичь нужной прочности.

    А уж про торирование подогревателей - это что-то вообще странное. Чистый вольфрам, вольфрам+рений. вольфрам+молибден... чистый молибден,в конце концов... но торированный?

  18. laser_freak

    laser_freak Новичок

    а так же электроды сварочные почему-то, электроды дуговых ламп
    почему нити накала тоже из него, - х/з
    самому интересно
    одна из причин, торий дешево стоит

  19. klapaucy

    klapaucy Пользователь

    Сварочные электроды здесь не при делах - размеры у них куда как круче, чем у ламповых подогревателей :D Да и там могут быть свои заморочки, к лампам отношения не имеющие.

    Дешево... сколько там этого тория-то? не более 1 процента... так что на цену он особого влияния не окажет... а с учетом дополнительных технологических операций, то как бы и не дороже вышло, чем из чистого вольфрама

    Вообще, судя по литературе, единственный смысл торировать вольфрам - снижение работы выхода электронов, что позволяет уменьшить температуру нагрева и поднять удельную эмиссию.
    Но для подогревателей это не нужно, они как раз НЕ должны ничего эмиттировать...

  20. laser_freak

    laser_freak Новичок

    до 10 процентов вроде
    обычно 1 или 5
