Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

  1. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской
    "У Клапауция многое есть" :D

    Значит, штырёк это анодный вывод, розетка для подвода смещения и накала.

  2. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    симпатичная лампа - ГМИ-42Б - мощный триод для импульсных модуляторов. светлана 1996 год.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    (вопрос: что можно сделать с тремя такими б.у? может их на чтото принимают или в коллекцию продать гделибо?)

    ASPARTAME, 1Ж24Б, sseg и ещё 1-му нравится это.
  3. AlexDark

    AlexDark Пользователь

    Сообщения:
    607
    Симпатии:
    172
    Баллы:
    43
    Адрес:
    Нальчик
    Или в коллекцию или ломщикам продать и купить что-то нужное)

  4. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской
    Да уж... кроме ртутных тиратронов от ВЧ-печки ничего крупного не попадалось.

  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    6А2П 1955 г опытная

    [​IMG]

  6. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    достал А110?! круть!:)

  7. thrash

    thrash Пользователь

    Сообщения:
    45
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской

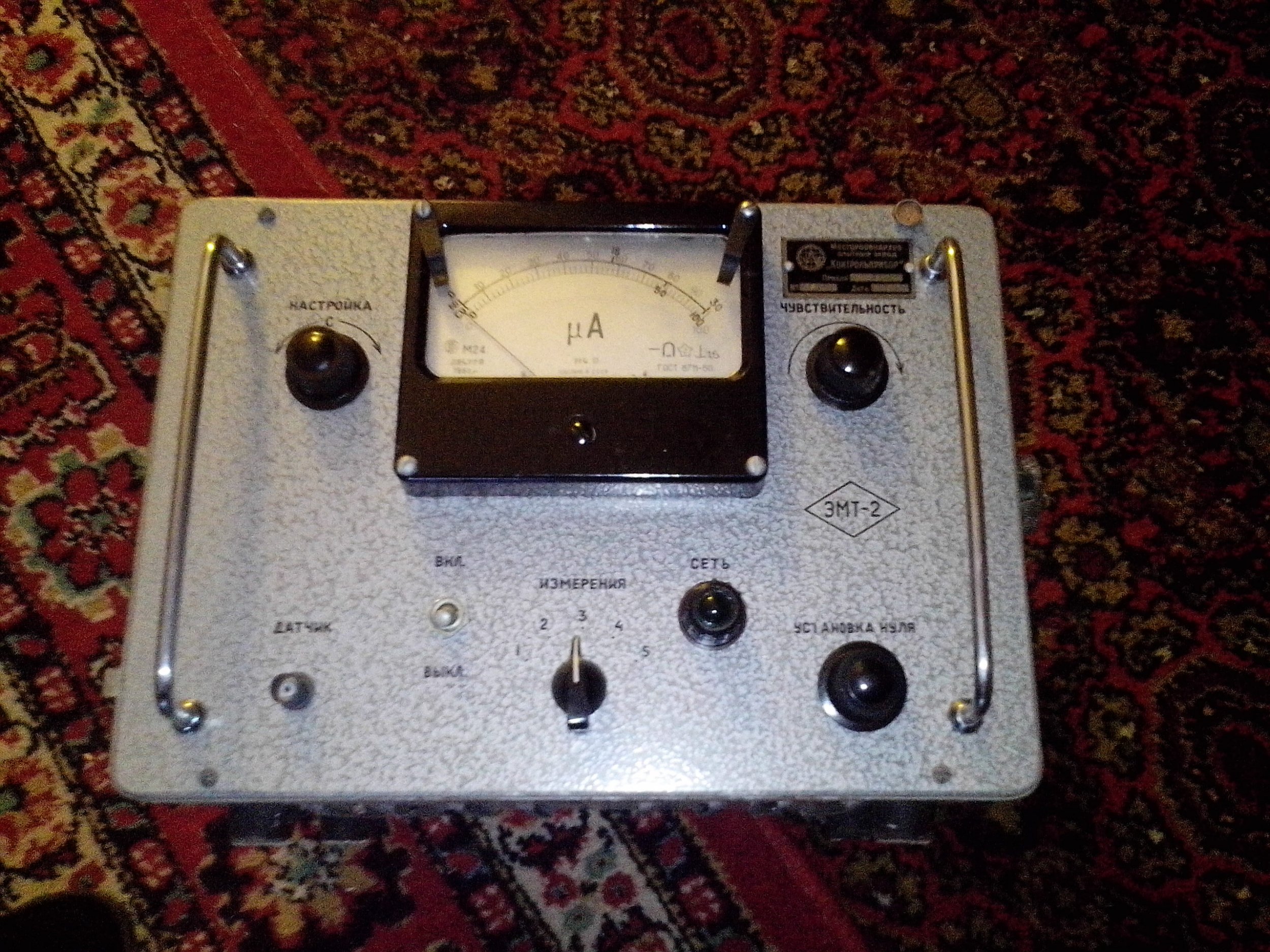

    Вот, нашли у друга в сарае. Малость не в тему, но тут много необычных приборов выкладывают.
    Найти инфу по этому девайсу не удалось. Судя по шильдику, прибор был собран в 1963 году. Прибор включается в сеть 220 переменки. Датчик, который должен к нему подключаться, утерян. Может кому попадалось что то подобное?


    Вложения:

  8. ОхотниК

    ОхотниК Пользователь

    Сообщения:
    547
    Симпатии:
    77
    Баллы:
    28
    Пол:
    Мужской
    Адрес:
    Самара

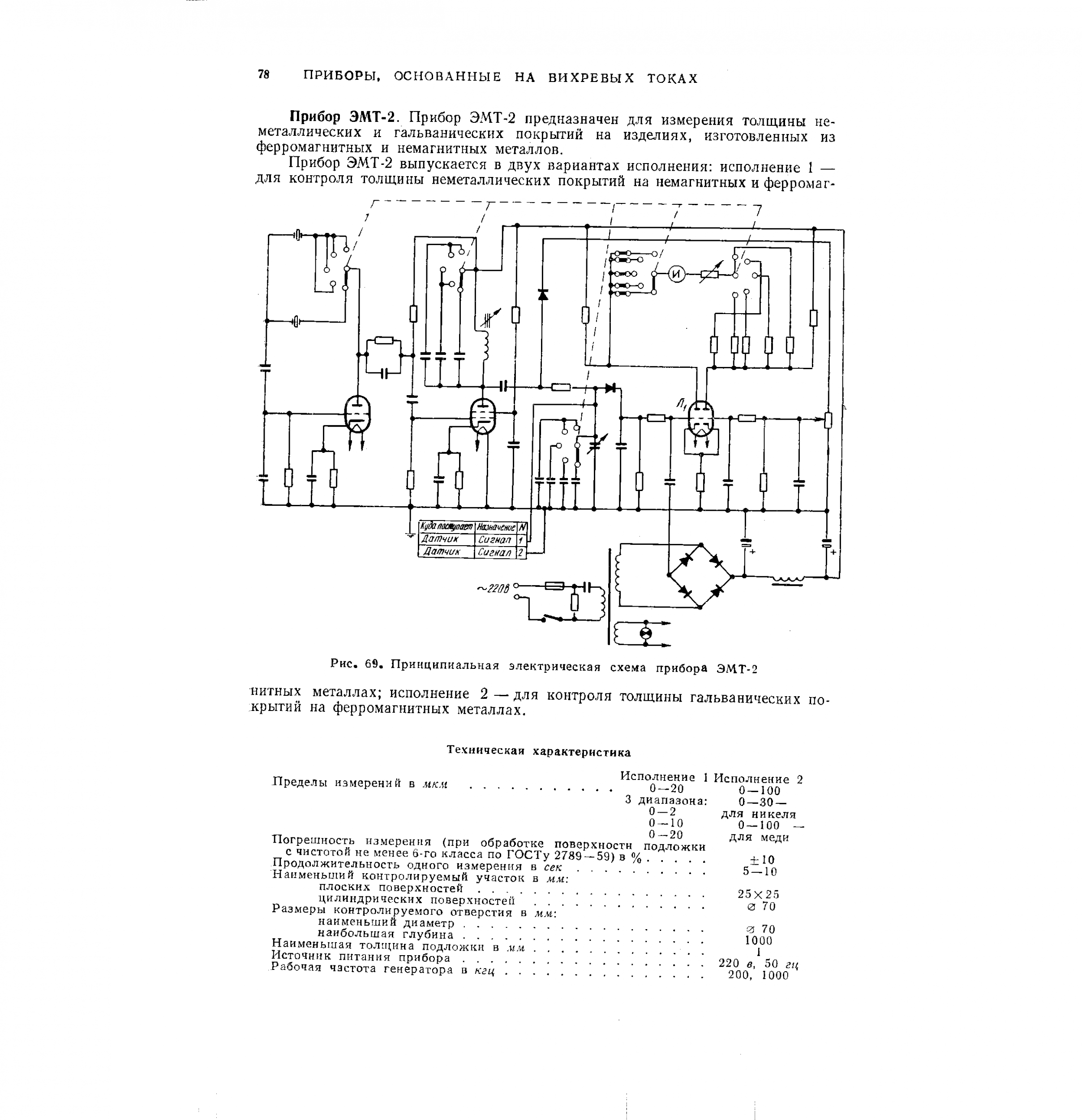

    Прибор ЭМТ-2 предназначен для измерения толщины неметаллических и гальванических покрытий на изделиях, изготовленных из ферромагнитных и немагнитных металлов.
    схемка:
    Учитесь пользоваться интернетом, все прекрасно находится...

  9. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    расскажите пожалуйста про эту лампу - название уж очень странное:)

    6АЖ5 1949год!

    [​IMG]

    подозреваю, что название - просто перевод с американского)

    mutabor, Упырь Болотный и klapaucy нравится это.
  10. alex_lv

    alex_lv Пользователь

    Сообщения:
    229
    Симпатии:
    319
    Баллы:
    63
    Пол:
    Мужской
    Правильно подозреваете - в 49м, впрочем и в начале 50-х, еще не придумали систему обозначений. В данном случая просто прямая транслитерация с 6AJ5 вот с этой: http://www.radiomuseum.org/tubes/tube_6aj5.html

    Упырь Болотный нравится это.
  11. 1Ж24Б

    1Ж24Б Пользователь

    Сообщения:
    576
    Симпатии:
    167
    Баллы:
    43
    Пол:
    Мужской
    Попытки поддерживать работоспособность иностранной аппаратуры своими силами.

  12. thrash

    thrash Пользователь

    Сообщения:
    45
    Симпатии:
    0
    Баллы:
    6
    Пол:
    Мужской
    Ну поисковик молчал по запросам "ЭМТ-2" ни чего не дал. И я не знал чего ищу. Потому и пришёл на форум сведущих людей спросить.

  13. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113

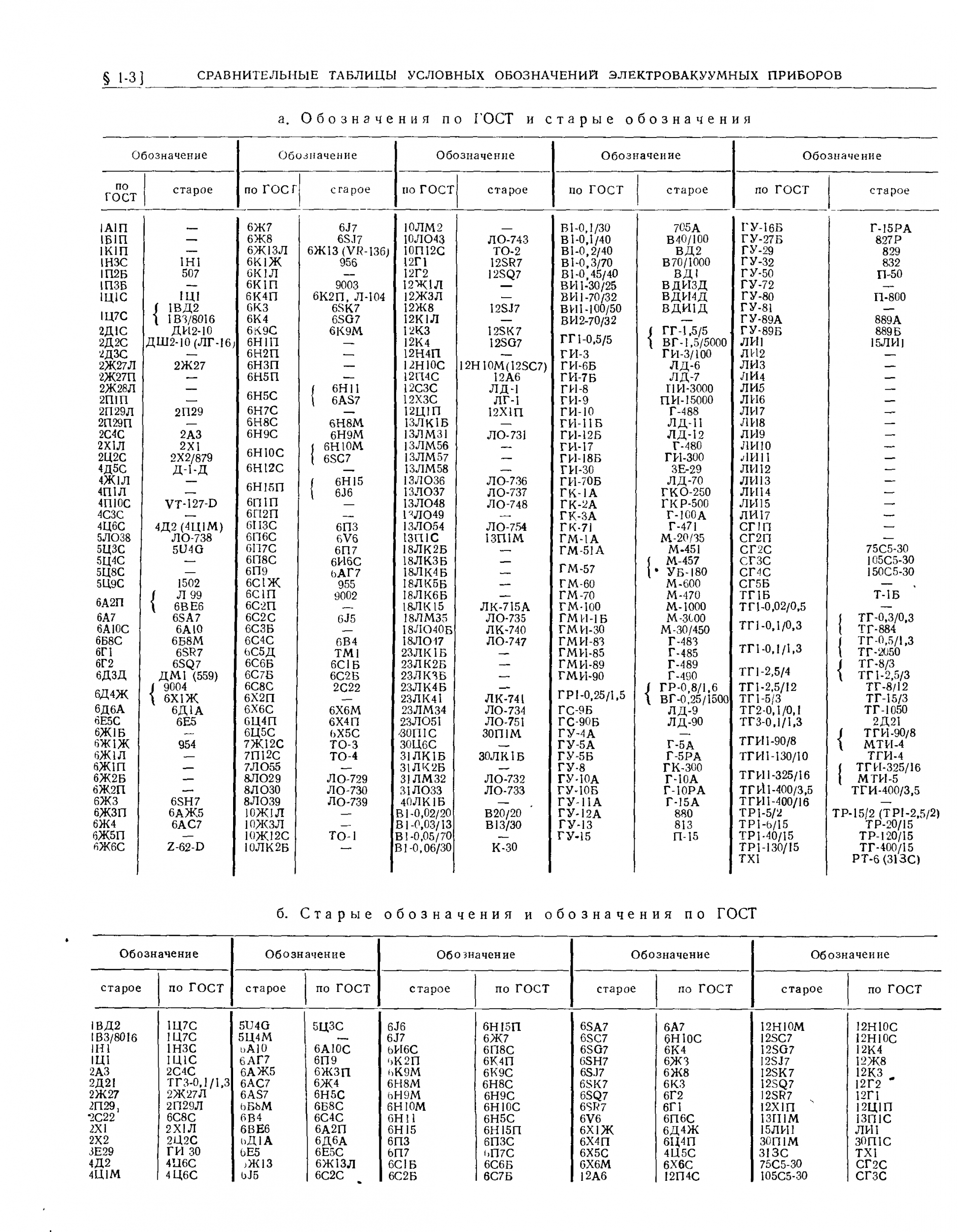

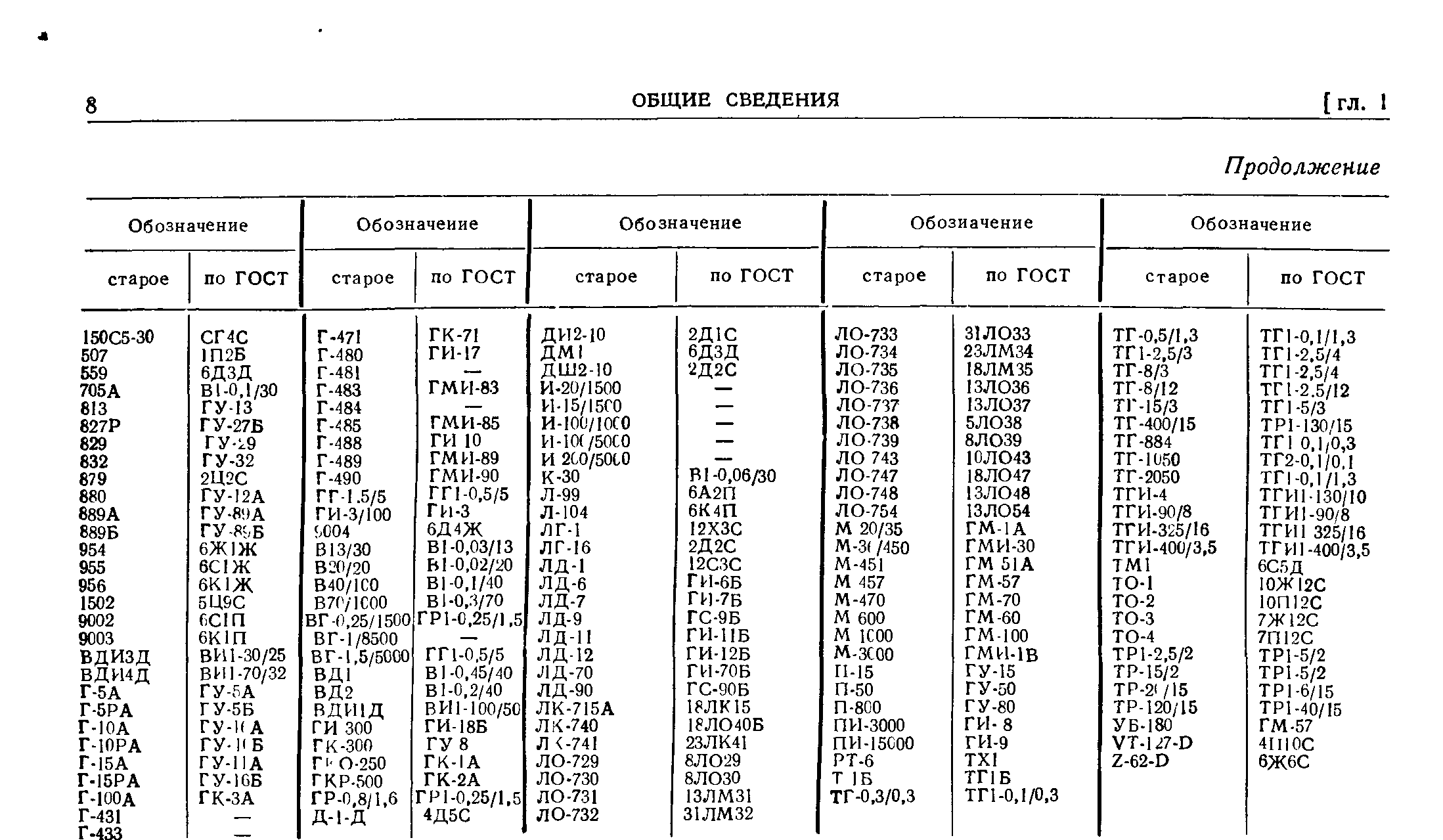

    ГОСТ 5461-50 полагаю, как ГОСТ 5461-56
    ГОСТ 5461-56 Приборы электронные электровакуумные и кристаллические. Приборы ионные. Система обозначений
    ГОСТ 5461-59 Приборы электронные электровакуумные и полупроводниковые. Приборы ионные. Система обозначений
    ГОСТ 13393-67 Приборы электровакуумные электронные и ионные. Система обозначений
    ГОСТ 13393-76 Приборы электровакуумные. Система условных обозначений


    Вложения:

    • p0007.png
      Размер файла:
      2 МБ
      Просмотров:
      934
    • p0008.png
      Размер файла:
      203,3 КБ
      Просмотров:
      877
    ASPARTAME нравится это.
  14. klapaucy

    klapaucy Пользователь

    Сообщения:
    328
    Симпатии:
    319
    Баллы:
    63
    Протестую, Ваша честь! в 1949м у нас были уже 6Н1П, и 6Н7С, и 6Ж7Б, и т.д. Так что система была введена пораньше.

    Дело здесь, полагаю, в том что у нас при освоении импортных аналогов иногда сначала использовали оригинальное обозначение (иногда транслитерировали, иногда нет). Отсюда эти V-1906D, 5U4G, да и всякие ТГ-884 и т.п. А потом - после серийного освоения? - давали им стандартные советские названия.

    Так и 6АЖ5, которая быстро стала обычной 6Ж5П...

  15. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    6Э5П-И - импульсный вариант лампы 6Э5П :)первый раз попалась мне эта лампа...

    [​IMG]

    mutabor, Упырь Болотный и ASPARTAME нравится это.
  16. alex_lv

    alex_lv Пользователь

    Сообщения:
    229
    Симпатии:
    319
    Баллы:
    63
    Пол:
    Мужской
    Были, и щито?))) А как ты объяснишь название лампы 6Н-15 (sic!) 1949 году? Это та что с 51го стала 6Н15П, если что))). Я говорил и продолжу говорить - в конце 40-х и самом начале 50-х (50-51гг) с маркировкой ламп был ПОНЕЙШИЙ бардак! И только после введения в 51м году ГОСТ 5461-50 стало все более-менее адекватно.
    А с V-1906D, 5U4G ситуация сложнее. Первая - это чистое "импортозамещение" для лендлизовской аппаратуры. В Англии эти лампы прекратиливыпускать уже в конце 40-х, а нас "изделия" где они применялись, эксплуатировали до середины-конца 50-х. Потому и НЭВЗ их делал небольшими сериями до середины 50-х. Вторая - тут сложно сказать, скорее всего, как и в случае с 2А3 и 6B4G Светлановскими - просто не придумали еще как их назвать, вот и скопировали и лампу и название))) А с введением ГОСТа - стали 2С4С и 6С4С.

    Last edited: 23 янв 2015
    Упырь Болотный нравится это.
  17. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    крупный вакуумный-выключатель ВВ-20.
    [​IMG]

    данный экземпляр 1968-ого года и интересен тем, что на нем старый знак Полярона:
    [​IMG]

  18. V. Frankenstein

    V. Frankenstein Пользователь

    Сообщения:
    442
    Симпатии:
    656
    Баллы:
    93
    Пол:
    Мужской
    Лежит у меня кучка таких разных, вв20, вв16, вв5. Все интересует напряжение электромагнита, нигде не могу найти.

  19. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    а вв-16 не покажете? не встречал я пока такой...

  20. V. Frankenstein

    V. Frankenstein Пользователь

    Сообщения:
    442
    Симпатии:
    656
    Баллы:
    93
    Пол:
    Мужской

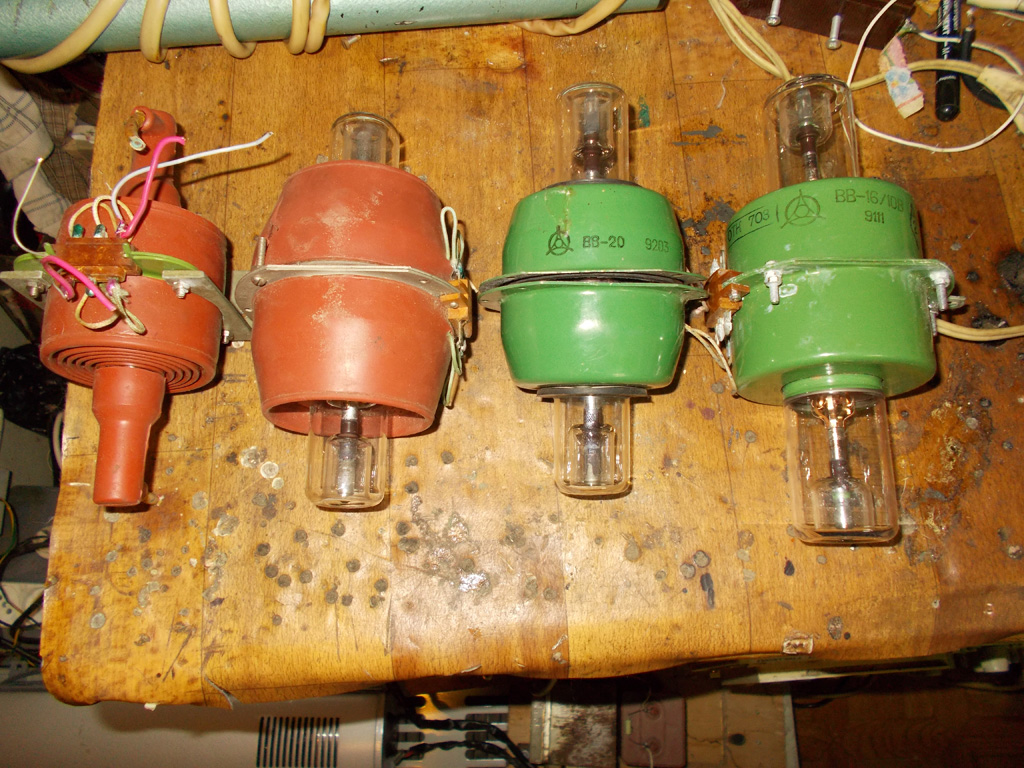

    Слева направо: ВВ-5, ВВ20 1977 года, ВВ20 1992 года, ВВ-16 91 года. Отличия между ВВ20 разных выпусков очевидны -- на поздних перестали делать резиновую оболочку электромагнита. ВВ-16 по непонятным причинам крупнее остальных. Кроме того, сфера применения выключателей имеет прямое отношение к тематике форума -- ВВ-5 коммутируют зарядную цепь батарей капов в БП гос-1001, ВВ-20 был замечен в БП лазеров на красителях для той же цели. DSCN9888.JPG

    mutabor, klapaucy, sseg и ещё 1-му нравится это.
