Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 264 из 432
  1. suslox

    suslox Пушистикс Staff Member

    а может стоит сначала выложить свой паспорт вместе с прибором, чтобы не было разночтений и не придираться к словам, а не ехидничать и ржущие смайлы постить ?

    про настолько большую разницу в приборах в зависимости от завода-изготовителя - вот это и правда удивляет. интересная информация:)

    suslox, 14 янв 2015
    #5261
    ASPARTAME нравится это.
  2. Анархист

    Анархист Пользователь

    Разночтения возникают порой у тех кто спешит умничать,и не смотрит что приборы разные.

    Анархист, 14 янв 2015
    #5262
  3. suslox

    suslox Пушистикс Staff Member

    в чем они разные? ТОЛЬКО в заводе-изготовителе. а то, что у разных заводов настолько разный активатор, без паспорта НИКАК определить невозможно.

    suslox, 14 янв 2015
    #5263
  4. alex_lv

    alex_lv Пользователь

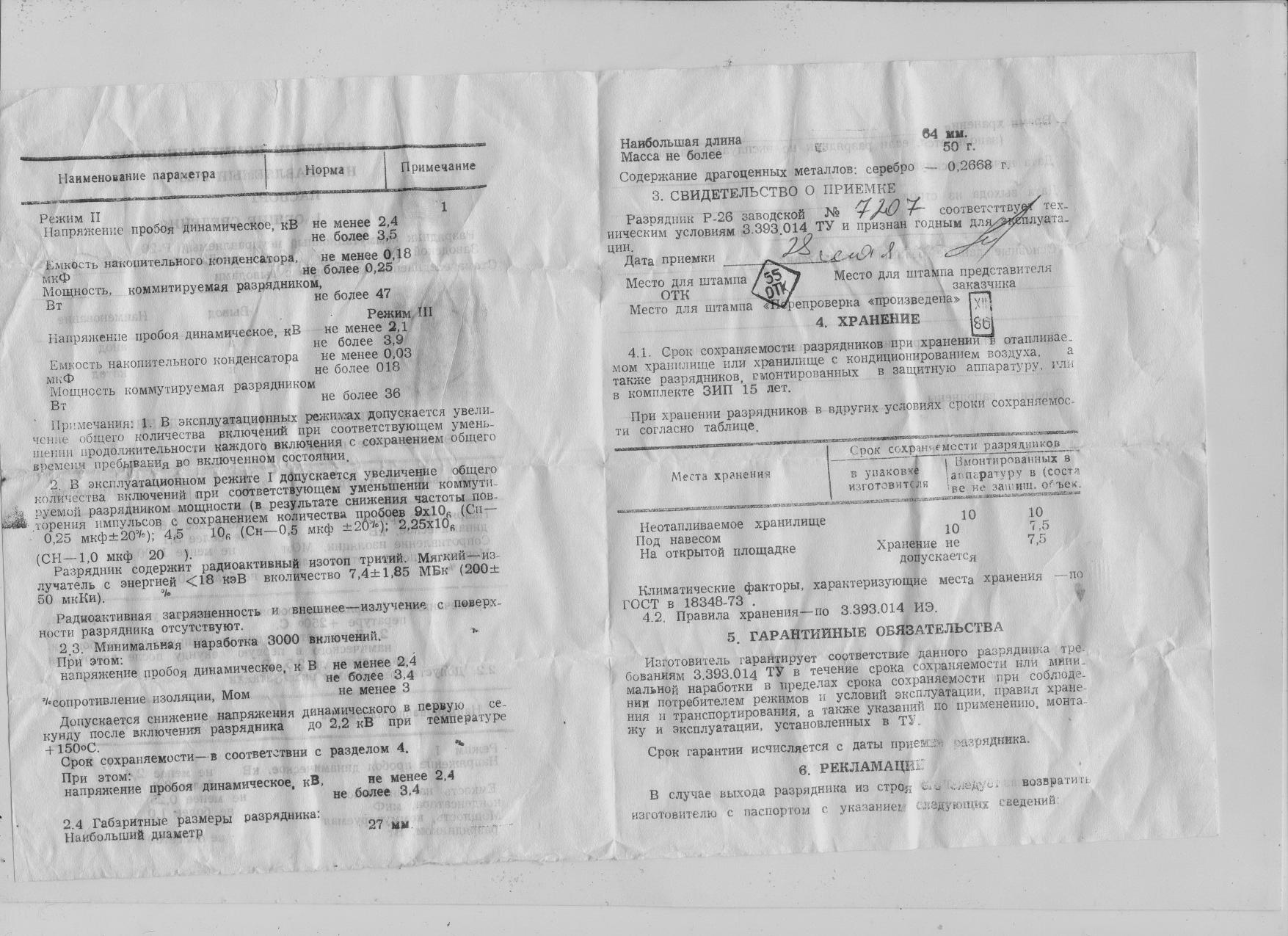

    suslox и Анархист читая ваш высоконаучный спор вспомнился давный анегдот:
    )))) Подробнне смотрите в приложенных файлах;)
    П.С. Местный дебильный движОк почему-то не разрешает прикреплять тифффайлы. Залил на ржхост. http://rghost.ru/60344401
    [​IMG]


    Вложения:

    • Р26_2.jpg
      Размер файла:
      903,1 КБ
      Просмотров:
      779
    Last edited: 14 янв 2015
    alex_lv, 14 янв 2015
    #5264
  5. 1Ж24Б

    1Ж24Б Пользователь

    Что, не знаете ? "Вон сколько хочет ! Да только кто же даст?!"

    1Ж24Б, 14 янв 2015
    #5265
  6. suslox

    suslox Пушистикс Staff Member

    ну барыги они и есть барыги) цена выставлена явно с расчетом на иностранцев, продавец прекрасно понимает, что за такие деньги только они могут взять.
    продавать по такой цене скорее всего он будет очень долго, но вероятность, что ктото купит вполне есть. за границей есть богатые коллекционеры.

    suslox, 14 янв 2015
    #5266
  7. alex_lv

    alex_lv Пользователь

    Богатые есть, дураков нет;)

    alex_lv, 15 янв 2015
    #5267
  8. suslox

    suslox Пушистикс Staff Member

    :Dпохоже теперь все основные участники данной темы заимели себе си-6ф:)

    suslox, 16 янв 2015
    #5268
    sseg нравится это.
  9. Анархист

    Анархист Пользователь

    на флае гигантизм не работает :(

    Анархист, 16 янв 2015
    #5269
  10. suslox

    suslox Пушистикс Staff Member

    с другими индексами в смысле?
    а си-4ф вот пожалуйста:
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-158#post-94059

    хороший вопрос))) а что ты хочешь увидеть в справочниках по нему?

    suslox, 16 янв 2015
    #5270
  11. Анархист

    Анархист Пользователь

    Сдаётся мне что большая часть СИ6Ф из одного источника;)

    Анархист, 16 янв 2015
    #5271
    sseg нравится это.
  12. suslox

    suslox Пушистикс Staff Member

    ну так я же паспорт на него выкладывал, там все есть.

    suslox, 16 янв 2015
    #5272
    sseg нравится это.
  13. suslox

    suslox Пушистикс Staff Member

    довольно крупный коаксиально-волноводный модуль типа 1ГИ06-01-1.
    если верить интернетам:
    "Модули СВЧ для импульсного автогенераторного режима с катодной модуляцией на фиксированных частотах дециметрового диапазона. Выходная мощность 3 кВт, частотная нестабильность не более 2,8 МГц; коэффициент стоячей волны не более 1,5; масса 350 г."

    модуль попал ко мне в остатках окружавшей его "арматуры":

    [​IMG]

    [​IMG]

    [​IMG]

    suslox, 18 янв 2015
    #5273
    mutabor и ASPARTAME нравится это.
  14. 1Ж24Б

    1Ж24Б Пользователь

    А внутри него какая-то лампа, намертво запаянная внутрь резонатора.

    Гнездо это выход, розетка соединителя подвод сигналов ? А штырёк ?

    1Ж24Б, 18 янв 2015
    #5274
  15. Entladung

    Entladung Активный пользователь

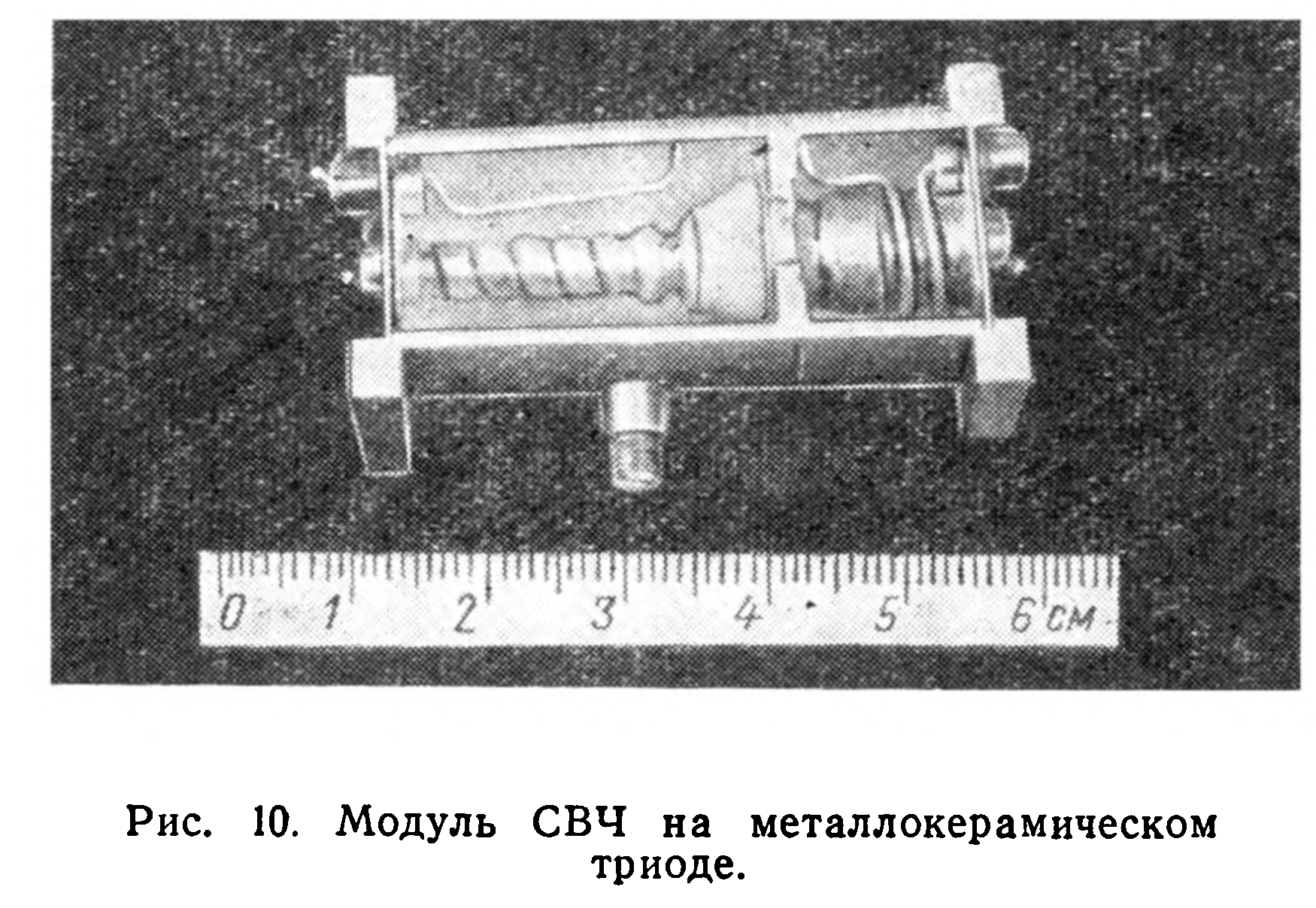

    "Штырёк" на снимке. Слева.


    Вложения:

    • p0016.png
      Размер файла:
      1,9 МБ
      Просмотров:
      891
    Entladung, 18 янв 2015
    #5275
    Упырь Болотный нравится это.
  16. suslox

    suslox Пушистикс Staff Member

    да, видимо так. мне всегда было интересно, какая именно и странно, что никто из любителей-коллекционеров еще не разрезал такой модуль.

    данный модуль - мощный импульсный усилитель, подозреваю что все вот так: гнездо - вход ВЧ, розетка - напряжение накала, штырек - вывод анода лампы, который подключается непосредственно к коаксиальной линии/резонатору и на него же заводится анодное.

    suslox, 19 янв 2015
    #5276
  17. alex_lv

    alex_lv Пользователь

    А еще сбоку регулировочный винт/винты - для подстройки объема резонатора и, соответсвенно, частоты генерации/усиления (в зависимости от типа модуля). Разработка ОКБ НЭВЗ, кстати. А применялись в бортовых ответчиках систем Госопознавания.
    П.С. И да, самое главное - именно этот модуль ни разу не усилительный, а самый что ни на есть генераторный;) А лампа там стоит, думаю что-то типа ГИ-41.

    alex_lv, 19 янв 2015
    #5277
    suslox нравится это.
  18. suslox

    suslox Пушистикс Staff Member

    я слышал, что кроме авиации, применялись они еще и на флоте.

    ох и правда! сам же выше привел цитату "Модули СВЧ для импульсного автогенераторного режима", а потом пишу, что усилитель:Dизвиняюсь, бывает)

    suslox, 19 янв 2015
    #5278
  19. suslox

    suslox Пушистикс Staff Member

    довольно известный ВЧ детекторный диодик 4Д5С 1952 год:
    [​IMG]

    suslox, 19 янв 2015
    #5279
    mutabor, Упырь Болотный, ASPARTAME и ещё 1-му нравится это.
  20. klapaucy

    klapaucy Пользователь

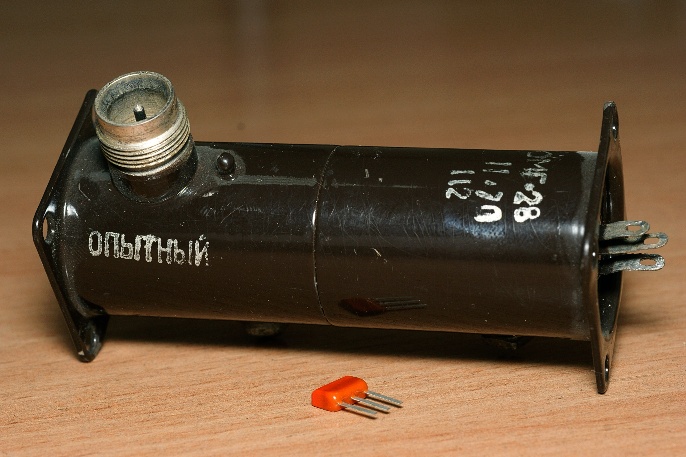

    Угу. Вот образец времён той разработки

    [​IMG]

    klapaucy, 19 янв 2015
    #5280
    mutabor, Упырь Болотный, ASPARTAME и 3 другим нравится это.
