Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 26 из 432
  1. }|{B@N

    }|{B@N Пользователь


    Suslox, надо-ли понимать что газотроны использовались с той-же целью что и диодные мосты?
    А светится он офигенно красиво! :)

    }|{B@N, 25 дек 2010
    #501
  2. собиральщик

    собиральщик Пользователь

    он тоже ВЫПРЯМИТЕЛЬ и по сути ближе к КЕНОТРОНАМ-только ток чуток поболее

    собиральщик, 25 дек 2010
    #502
  3. suslox

    suslox Пушистикс Staff Member

    да - газотроны применялись для выпрямления переменного тока, как и кенотроны)

    suslox, 26 дек 2010
    #503
  4. }|{B@N

    }|{B@N Пользователь

    Хотя я пока не нашёл различие одного от другого, но зато вот такой креатив нашёл:
    [spoiler:idqvjsf8][​IMG][​IMG][​IMG][​IMG][/spoiler:idqvjsf8] :confused:

    }|{B@N, 26 дек 2010
    #504
  5. suslox

    suslox Пушистикс Staff Member

    да я гдето подобное видел)))лампы там пустышки, а внутри похоже светодиоды,но сама идея оригинальная и выполнено отлично!

    suslox, 26 дек 2010
    #505
  6. suslox

    suslox Пушистикс Staff Member

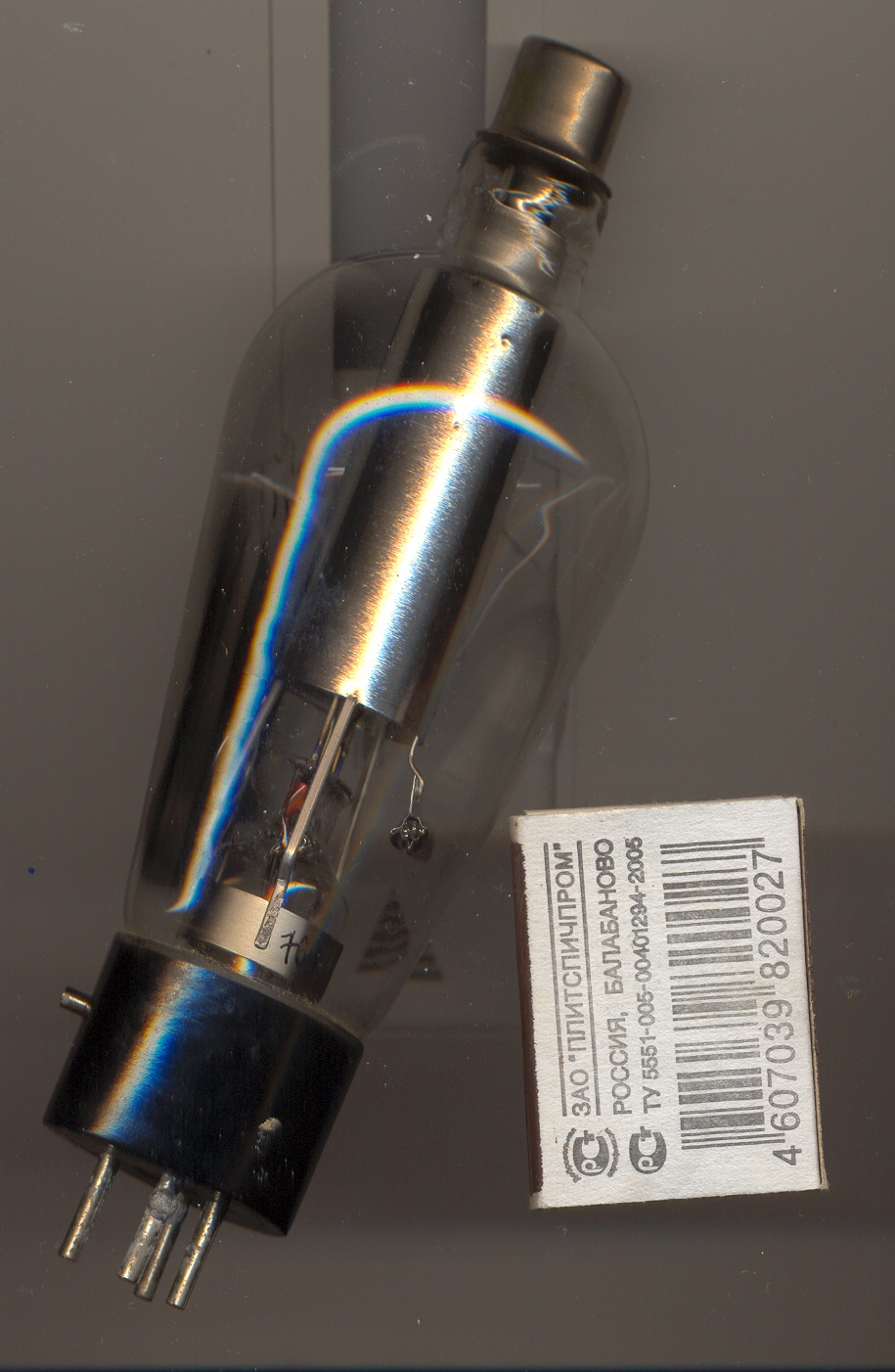

    ГГ1-0.5/5
    Газотрон с оксидным катодом прямого накала, заполнение - инертный газ (смесь криптона с ксеноном) при 25—40 Па (0,2—0,3 мм рт. ст.). Срок службы - 800 ч. Работает в вертикальном положении цоколем вниз. Наибольшая частота питающего напряжения - 50 Гц. :)
    макс ток анода 0.5А, анодное напряжение 5кв


    Вложения:

    suslox, 29 дек 2010
    #506
  7. luxor

    luxor Модератор Staff Member

    Светится небось прикольно :D

    luxor, 5 янв 2011
    #507
  8. suslox

    suslox Пушистикс Staff Member

    :) скорее всего слабо фиолетовым

    suslox, 5 янв 2011
    #508
  9. suslox

    suslox Пушистикс Staff Member

    а вот и последний на данный момент газотрон в моей коллекции.

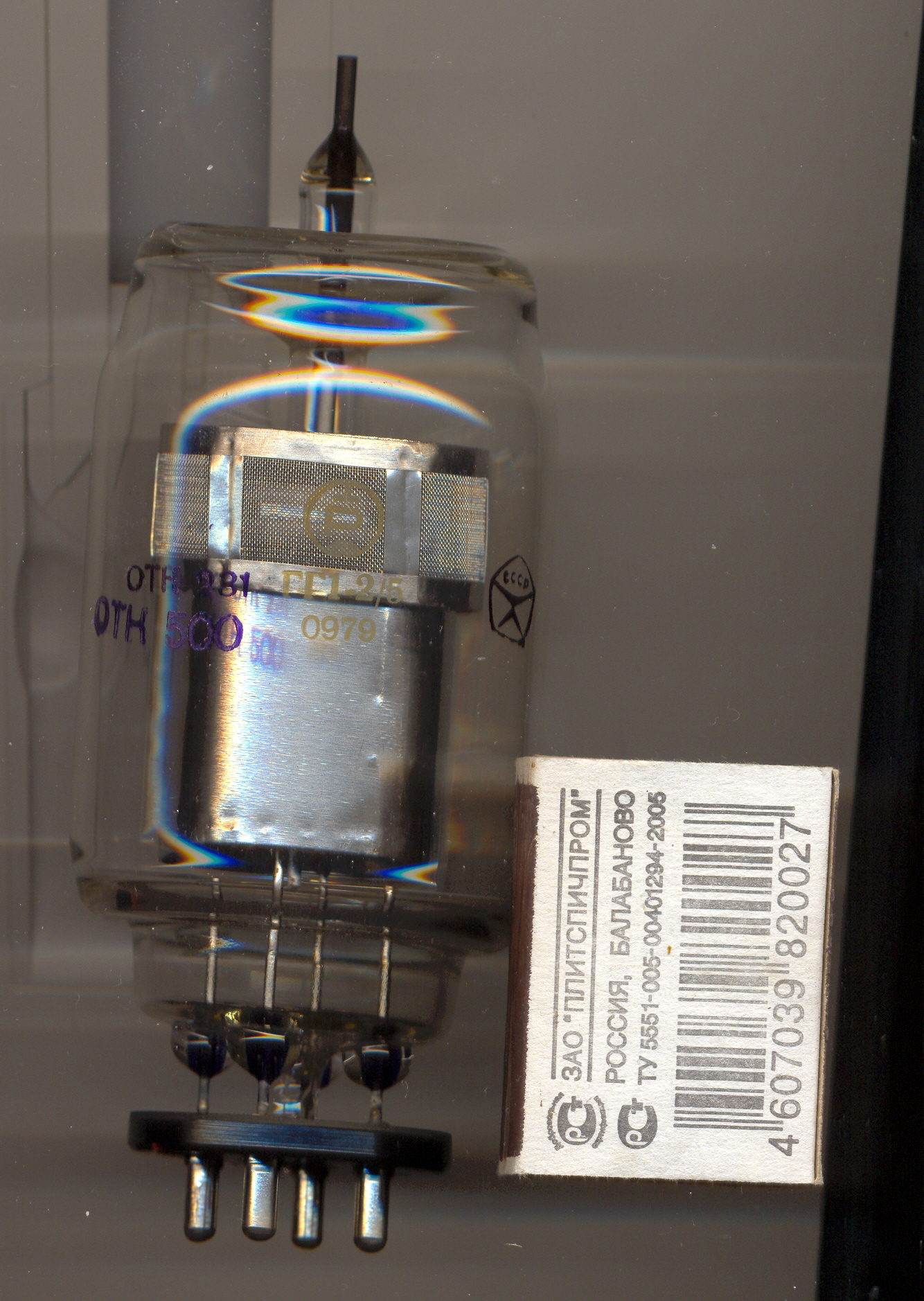

    ГГ1-2/5. - газотрон с ксеноновым наполнением и прямонакальным катодом.
    Максимальный средний выпрямленный ток 2 А, обратное напряжение 5000 В, срок службы 500 ч.


    Вложения:

    suslox, 8 янв 2011
    #509
  10. chem_kot

    chem_kot Модератор Staff Member

    А что у него срок службы какой кортоткий? В нем что, дуга во время работы?) Сравним просто со сроком службы дуговых ламп, а наполнение ксенон...

    chem_kot, 8 янв 2011
    #510
  11. suslox

    suslox Пушистикс Staff Member

    ну вообще газотрон работает с тлеющим разрядом...просто видимо катод быстро изнашивается

    suslox, 8 янв 2011
    #511
  12. suslox

    suslox Пушистикс Staff Member

    suslox, 10 янв 2011
    #512
  13. chem_kot

    chem_kot Модератор Staff Member

    Офигеть красота :confused: Как то даже не верится) ждем теперь твое фото)))
    Здоровенная коллекция...где ты все это хранишь?

    chem_kot, 10 янв 2011
    #513
  14. suslox

    suslox Пушистикс Staff Member

    :) реально офигенно светиться!супер!пары ртути рулят)))

    коллекция храниться в коробках со списками в шкафу)

    вот еще:
    http://flyback.org.ru//files/080120114002_ae_726.jpg

    suslox, 10 янв 2011
    #514
  15. suslox

    suslox Пушистикс Staff Member

    начинаю новый мини цикл...на этот раз по довольно редким и необычным индикаторам: сегментным газоразрядным индикаторным панелям.
    другое импортное их название Panalex. Это название было придумано одной из ведущих американских фирм в области газоразрядных приборов - Burroughs и являлось их торговым знаком.
    По сути панаплекс - совокупность огромного количества неоновых ламп)

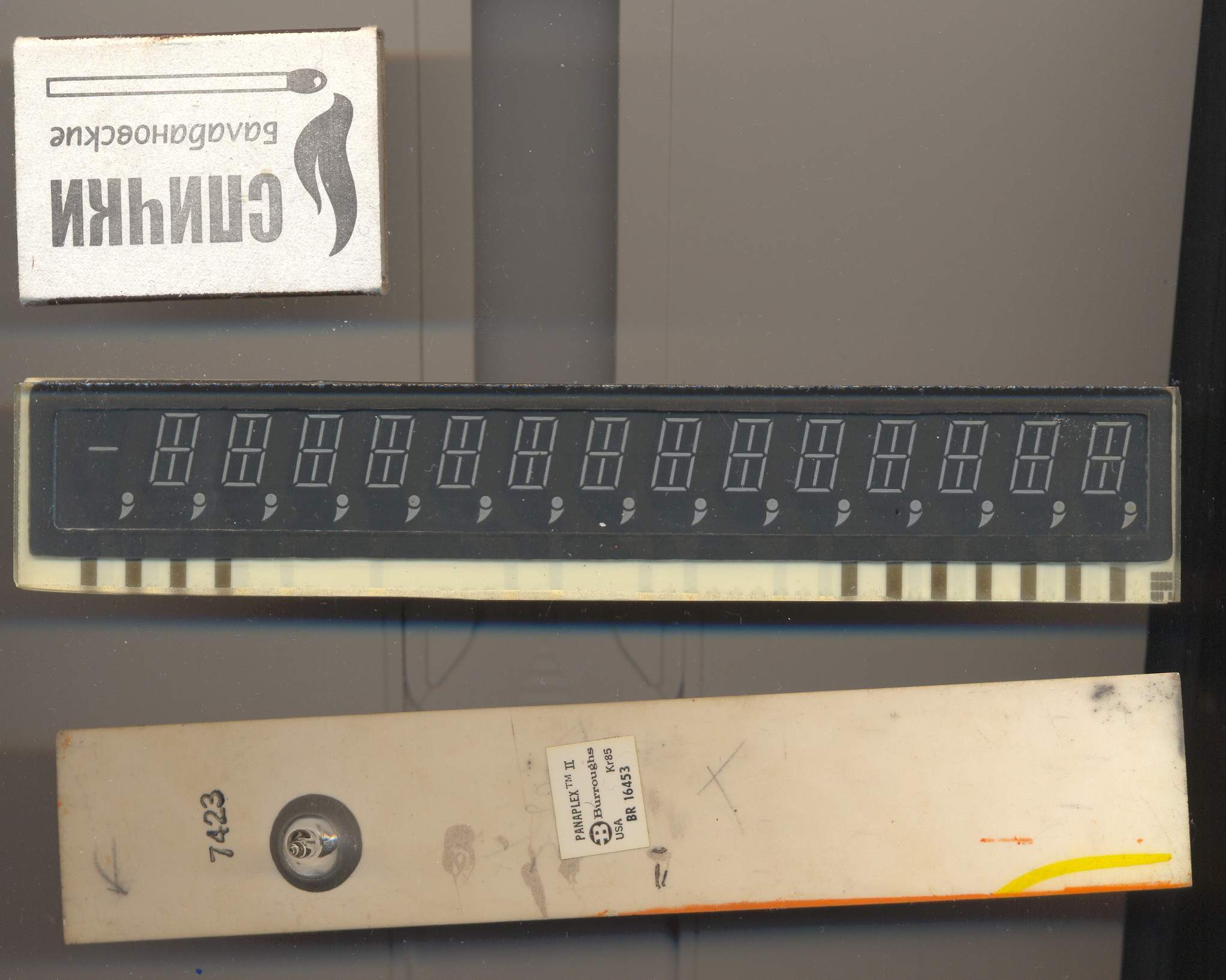

    первый экземпляр панаплекс BR16453. 14 9-и сегментных разрядов, знак минуса, точка и запятая отдельно. Предназначен для динамического режима индикации.
    Самое любопытное,что для создания начальной ионизации газа в основной газ добавлен радиоактивный активатор - Криптон-85. Он бэта радиоактивен с периодом полураспада 10.77 лет. :)
    Контакты этого индикатора напылены на переднее стекло и заднюю подложку и выведены в прорезь между стеклами. Туда вставлялся специальный коннектор.


    Вложения:

    suslox, 17 янв 2011
    #515
  16. chem_kot

    chem_kot Модератор Staff Member

    Ух ты.... :confused: кажется немного припоминаю эту штутчку :) тема :D

    chem_kot, 17 янв 2011
    #516
  17. laser_freak

    laser_freak Новичок

    [attachment=0:1v7c3g58]x_x.jpg[/attachment:1v7c3g58]


    Вложения:

    • x_x.jpg
      Размер файла:
      46,3 КБ
      Просмотров:
      1.036
    laser_freak, 18 янв 2011
    #517
  18. suslox

    suslox Пушистикс Staff Member

    хм...чтото свчшное? :oops:

    suslox, 18 янв 2011
    #518
  19. laser_freak

    laser_freak Новичок

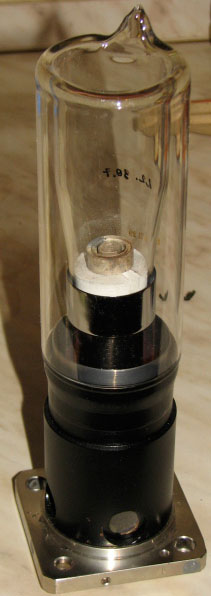

    трубка рентгеновская
    БСВ27

    laser_freak, 18 янв 2011
    #519
  20. suslox

    suslox Пушистикс Staff Member

    :) а какие размеры?) паспорт бы глянуть

    suslox, 18 янв 2011
    #520
