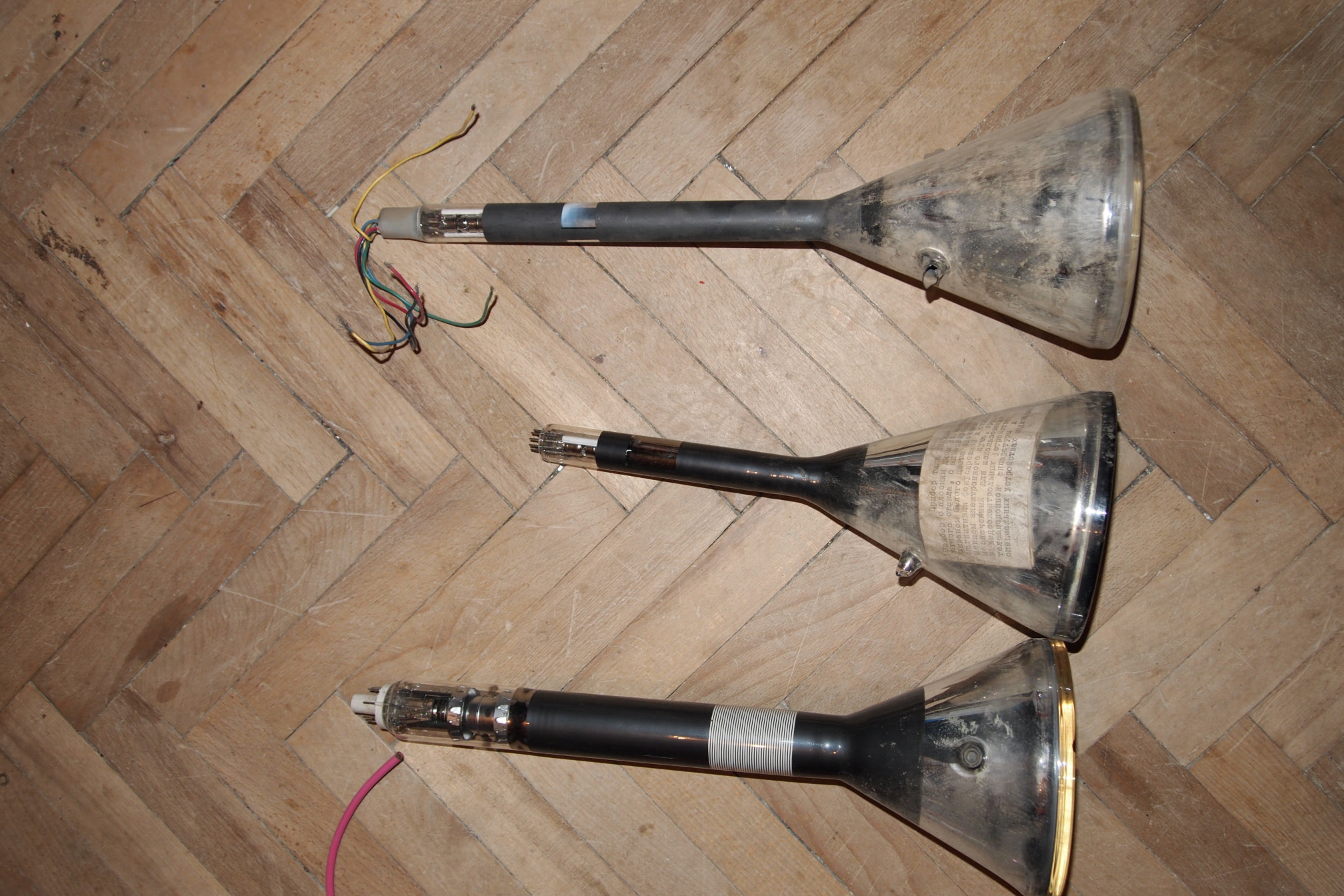

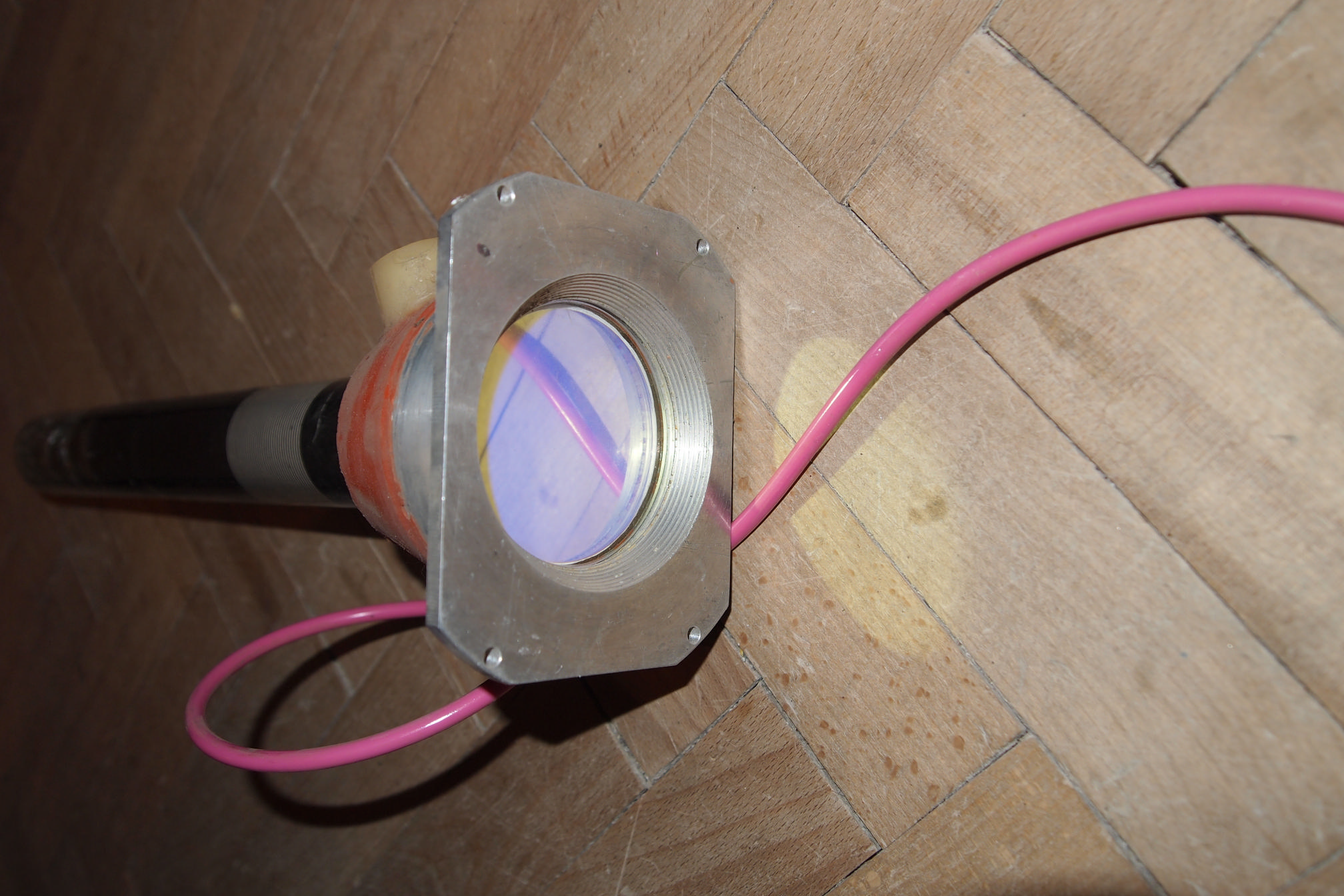

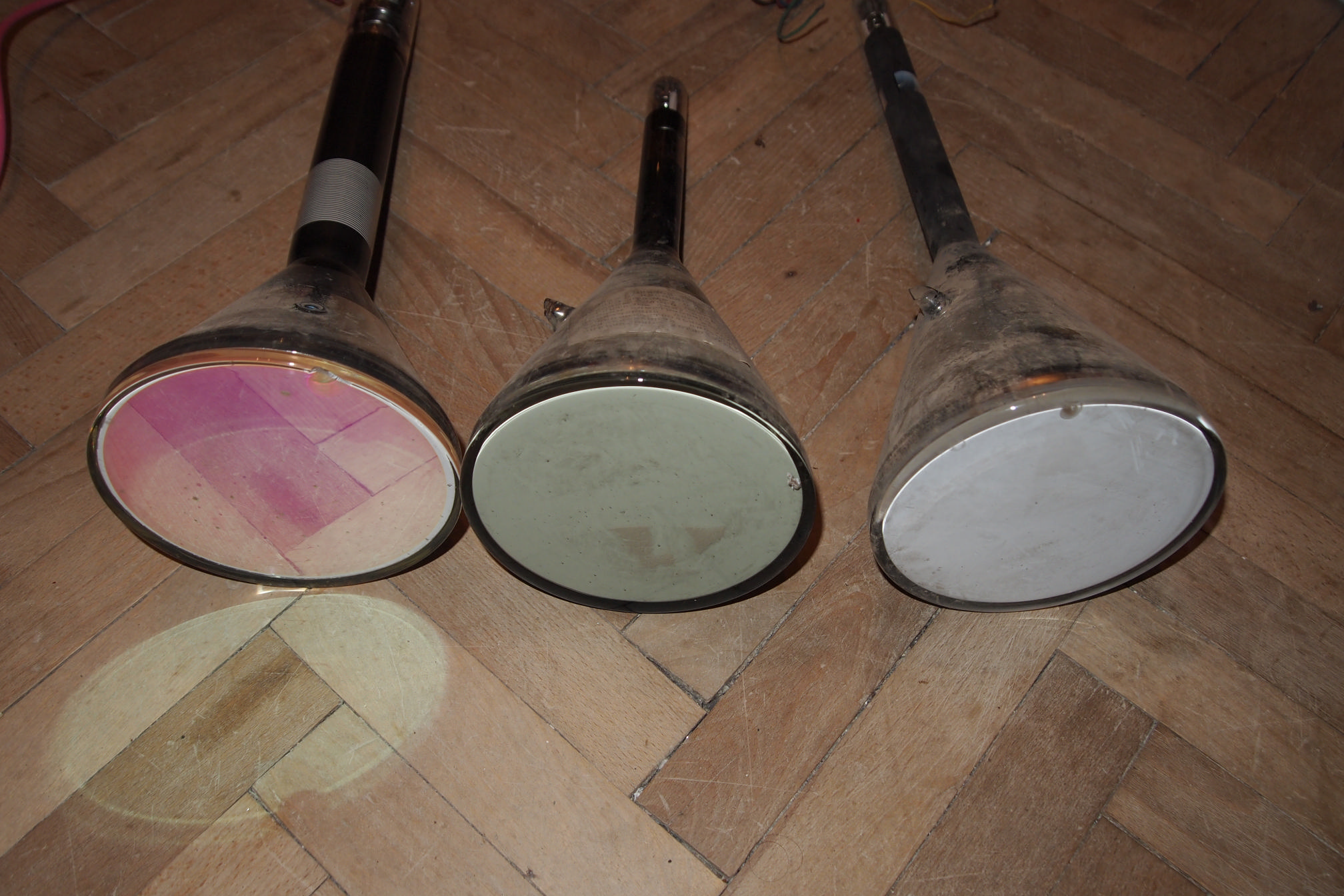

Немного стеклотары для любителей неведомых ЭЛТ.)) На первых двух фото - неведомое электронно-лучевое поделие. Даже не могу сходу сообразить, к какому, так сказать классу-виду оно относится. На групповом фото слева тоже неведомый ЭЛ-прибор, далее более известные 13ЛК2Б и 13ЛК5Л (последняя, к превеликому сожалению, с отбитым штенгелем). Вот такие первые результаты посещения одной полузаброшенной каптерки покойного ныне Львовского завода "Кинескоп". Надюсь, в ближайшее время будут еще результаты, ибо вывызено из той каптерки около полутора сотен всяких разнообразных и не очень электронно-лучевых поделий)))



Да ладно Вам... Тоже мне, иксперда нашли...
А что тут по ним говорить? Классные и очень красивые трубья. Первые две- скорее всего, какие-то хишшные проекционки. Синеватый отблеск экрана- просветление. 13ЛК2Б я уже постил, а покойная, увы, 13ЛК5Л – по всей видимости, кто-то из семейства просвечивающих ЭЛТ. Был такой класс девайсов.

Ну да ладно, расскажу о своей свежей добыче.
Для начала – самый заурядный видикон ЛИ428-1:

UPDATE.
Благодаря внимательности одного коллеги, заглянул в справочник и обнаружил одну особенность данного видикона.
Отклонение и фокусировка у этого прибора электростатические, что очень нехарактерно для данного класса приборов. Так что не такой уж этот видикон и заурядный.


Видиконы Глетиконы от жЫрной телевизионной камеры, увы, неполный комплект.
Встречаем, ЛИ432с, ЛИ432з и ЛИ432я:

Соответственно, синий, зеленый и яркостный каналы. Судя по тому, что светофильтры (кстати, впервые вижу вот так вот приклеенный к видикону светофильтр, равно как впервые же вижу на нем подобие цоколя) бесцветные, точное разделение цветов достигалось внешними светофильтрами, ибо разницы в спектральной чувствительности для точного цветоделения недостаточно. Прожекторы у трубок разных цветов имеют некоторые отличия.

Ну и самое красивое из сегодняшней добычи приобретение, осциллографическая ЭЛТ Tektronix 154-0850-01:

ЭЛТ устанавливалась в осциллографы Tektronix 2430, 2445, 2465, 2465A и 2465B, имевших полосу до 500МГц. Внешне не особо примечательная, со стандартной для поздних ЭЛТ данного производителя конструкцией, трубка интересна безумно красивой системой отклонения по Y. Пластины разбиты на множество сегментов, а задержка распространения сигнала между ними обеспечивается не специальными индуктивностями (как, например, на 11ЛО101И), а петельками, вырубленными заодно с сегментами пластин и, заодно, являющимися держателями этих пластин. На левой нижней врезке этот узел показан крупным планом. Такая конструкция пластин не только очень технологична, но и позволяет разбить пластину на значительное число сегментов, что положительно сказывается на равномерности частотной характеристики ЭЛТ.



Да уж, такая стопка электродов, удерживаемых стеклянными палочками. В старых трубках вместо них были керамические трубки, позже, как усложнились ЭЛТ, начали мудрить со стеклом. Полагаю, существовали некие станки ? Производство ЭВП изобиловало экзотическими машинами, представляющими собой памятник инженерам и механикам, сумевшим воплотить задачу в море рычагов, тяг, шестерней, валов и кулачков...



Шумовые диоды работаю в режиме насыщения (для заданной температуры катода), а эти для каких-то источников. для стабилизации.

П.С.: у мну есть такой же.



А101/А102 проще купить за сотню/штука, чем ждать появления на барахолке (речь не о крупных городах).

А107 запускаться будет ? Хотя, вроде бы наполнение не неон...



зачем же тогда спрашивать? Или одолели мысли о часах на декатронах ?



Продолжу обзор серийных отечественных газовых лазеров и попытаюсь провести небольшой исторический анализ. На этот раз моими клиентами стали два брата-близнеца -- ЛГН208А и ЛГН208Бе. Вместе с лазерами ЛГН207 -- это возможно наиболее массовые гелий-неонники маленькой мощности которые пихали почти в очень многую измерительную аппаратуру. Мощность 1 мВт, длина волны 632.8 нм. "А" от "Бе" отличаются поляризацией излучения, у "А" оно линейно поляризовано, у "Б" -- нет. Выпуск их был налажен заводом "Полярон" во Львове, а вот когда -- тут и начинается самое интересное. Рекламный каталог, в котором эти лазеры упоминаются датируется 1989 годом. Однако попавший мне в полной комплектации и с полной документацией ЛГН208Б был выпущен в 1986 году и имеет зав. №1545... И выглядит подругому. Особенно разительные отличия у блоков питания. поздний блок питания знаком всем -- черный залитый кирпич с двумя силовыми проводами с разъемом и 3 для включенгия в сеть. А вот ранний кардинально отличается -- он значительно больших размеров, сделан из дубового жёлтого текстолита и говно которым он залит напоминает больше бетон, нежели эпоксидку. Низковольтных прводов из него торчит значительно больше -- целых 6 вместо 3х, даже зачем-то выведена просто замкнутая петля синего провода... Да и маркировка БП совсем другая -- поздние маркируются просто децимальным номером, а ранний имеет вполне человеческое название "ИП-25". Излучатель 86 года тоже сделан чуть добротнее -- все шильдики из металла, а не наклейки, как у поздних. Блок питания и излучатель имеют отдельные паспорта, зав. № соответствует таковому на излучателе и БП. А вот дата совсем иная -- на паспортах год проставлен 1984. Следовательно выпуск их был начат намного раньше, чем он появился каталоге. странно..
