Интересные и необычные ЭВП

На гамму счётчик работает в другом режиме - надо глянуть в справочник. По бете особо написать нечего. Разве оболочка влияет.

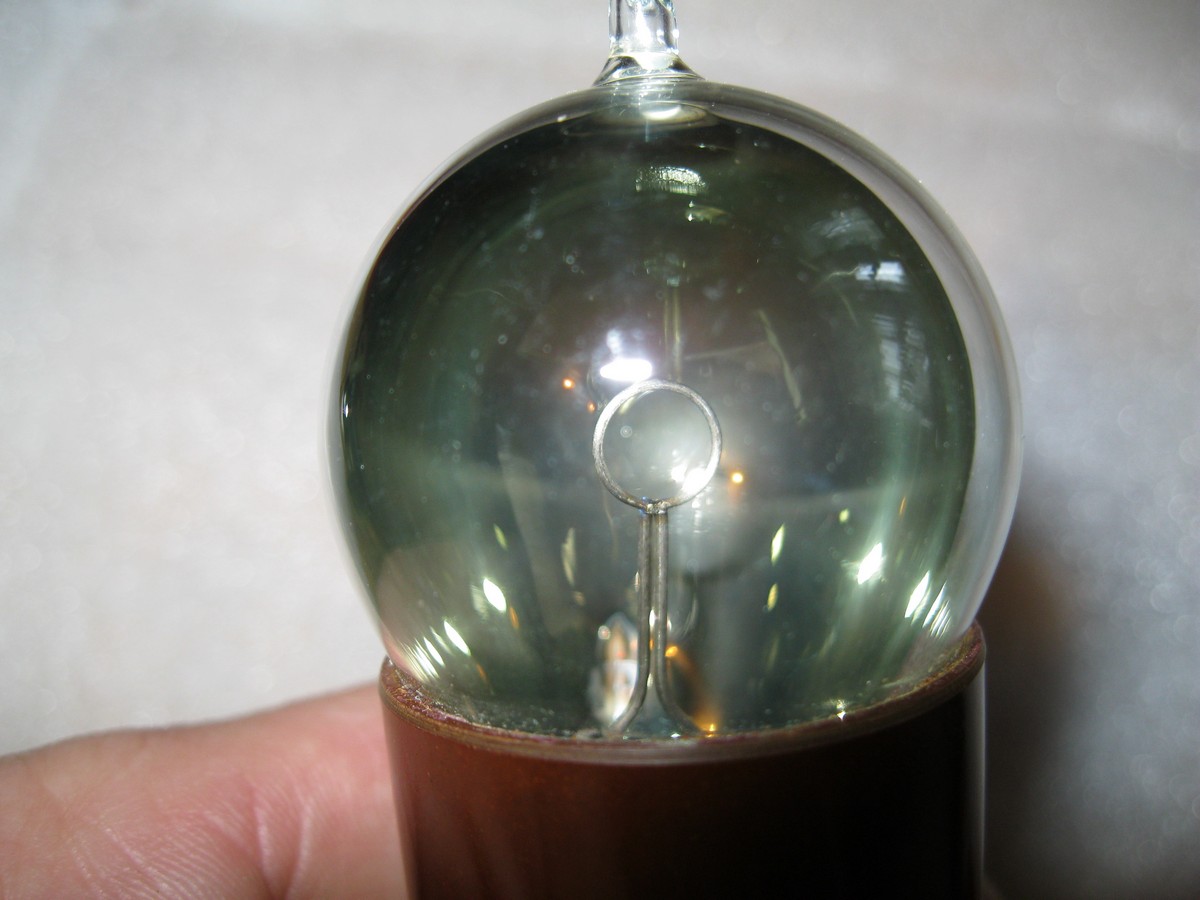

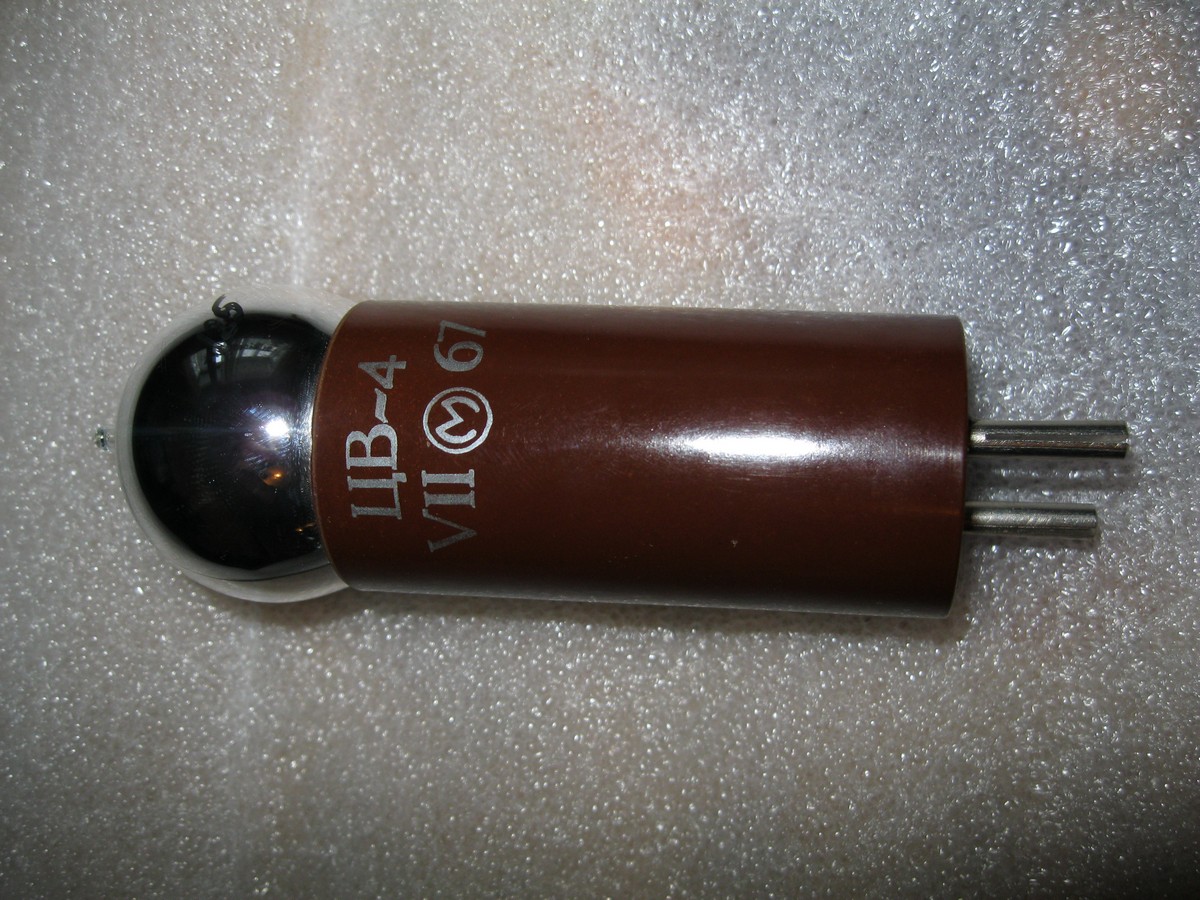

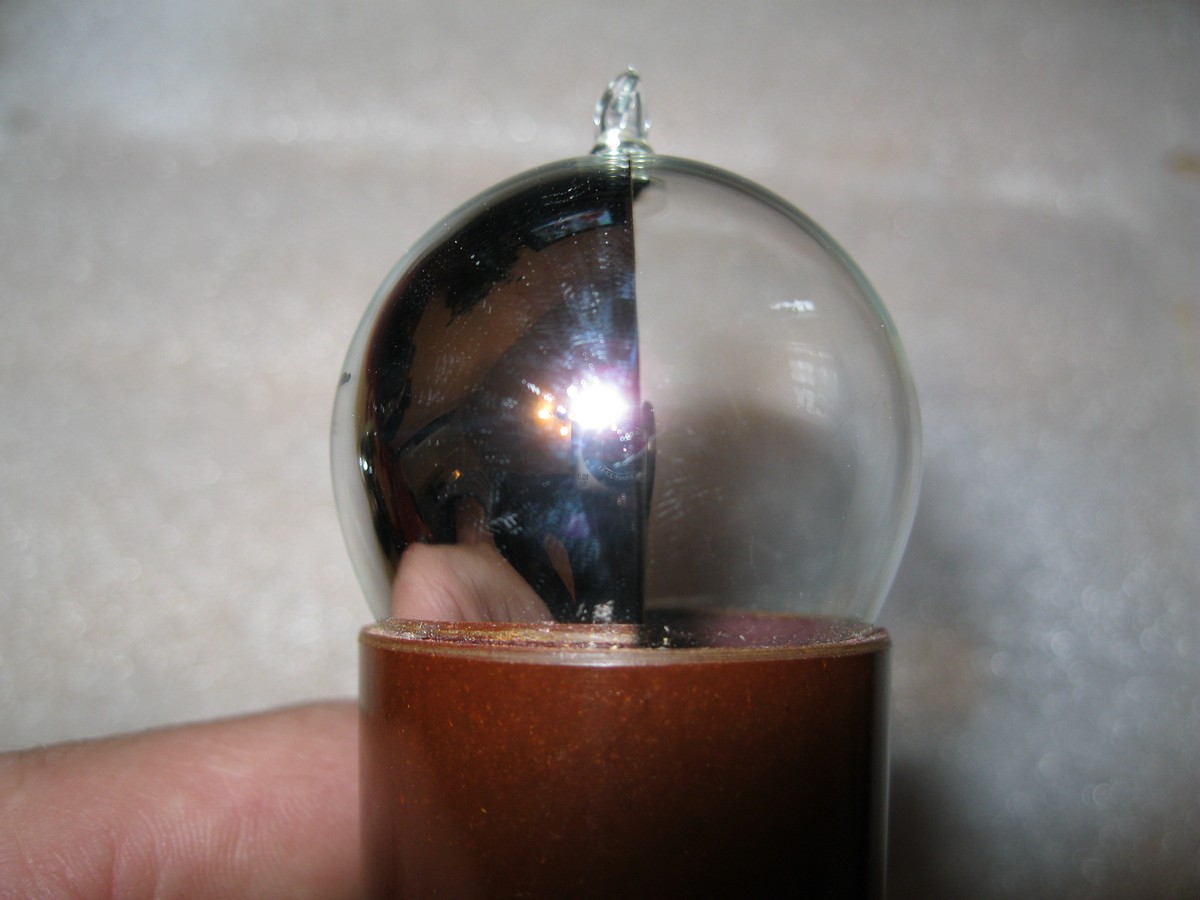

Фотоэлемент ЦВ-4,новый в упаковке с паспортом



На фото он казался гораздо крупнее (СКЭЧ-3)!



МРБ-0338 "Счетчики ядерного излучения и счетные устройства"



Хм... что это они начали сейчас всплывать ? Долго ждали момента...

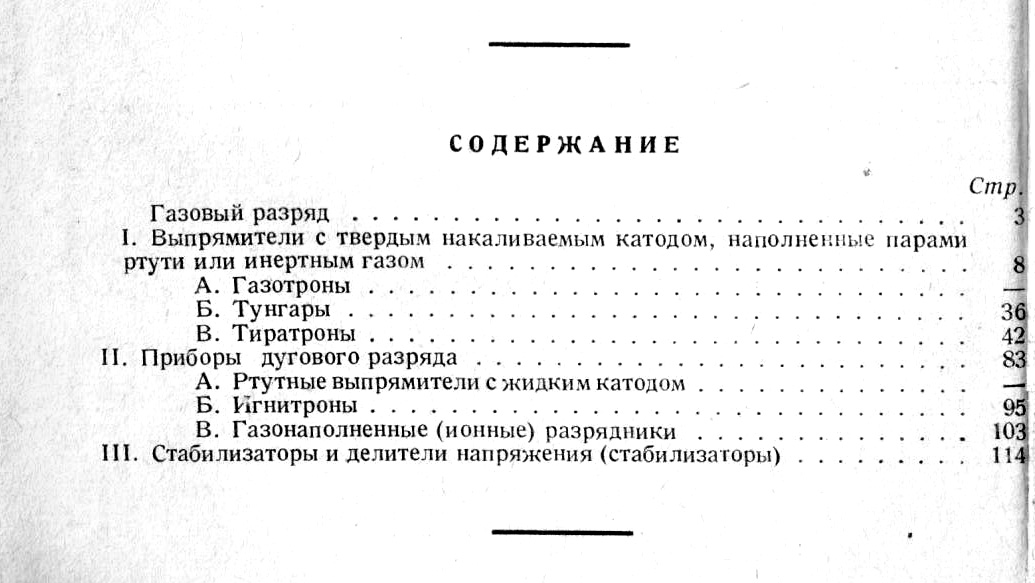

Интересная книга:
https://yadi.sk/d/QCFFIDiZbqHee



Ну вот и я, с очередными ЭЛТ.
Начну рассказ с весьма редкой, хотя и не особо примечательной осциллографической ЭЛТ, 13ЛО11У:

Трубка выделяется своей длиной (чуть более полуметра) и весьма упитанными, я бы даже сказал кастрюлеобразными, элементами прожектора. Еще одной интересной особенностью трубки является то, что ближняя к прожектору часть внутреннего покрытия колбы отделена и от 3-го, и от 2-го анодов. Она называется «графитовый электрод» и имеет собственный вывод на горловине, рядом с выводами отклоняющих пластин. Применялась эта трубка в очень редком прецизионном осциллографе С1-40 и куда как более распространенном специальном телевизионном осциллографе С9-52 (из коего я ее и выдрал).

Начав с телевизионных осциллографов, продолжим разговор о них. Вернее, об установленных в них ЭЛТ. Для исследования сигналов цветного телевидения существует специальный класс осциллографов – вектороскопы. Эти приборы легко узнать по очень характерной сетке на экране. Итак, вектороскопная ЭЛТ Tektronix 154-788-02:

Конструкция ЭЛТ традиционная для поздних ТЕК-овских трубок общего применения (ее я обсуждал в прошлом посте). Кстати, прожектор ее по внешнему виду один в один повторяет прожектор приведенной в том посте трубки 154-0572-01.
Если увеличить картинку, то на правой врезке, внизу экрана на фоне клеевого соединения читается надпись “NTSC GRATITUDE”, или «Сетка NTSC». Действительно, ведь данная трубка применялась в предназначенном для исследования сигнала в этом стандарте вектороскопе Tek 1420.



Это повествование я начну с далеких, далеких времен, когда деревья были большими, президент страны (кстати, о президентах! Поздравим нынешнего с днем варенья) по-черному бухал и дирижировал иностранными оркестрами, нынешний глава Росатома получил прозвище «Киндер-сюрприз», а денег вдруг пропало три нуля. В те времена враз ставшие ненужными военные заводы и НИИ жизнерадостно превращались в торговые моллы с кЕтайской косметикой, я же был веселым раздолбаем, недавно окончившим институт.
Тогда-то, за красивые глаза (и, до кучи, очень настырный характер), мне подарили ракету. Вот прямо таки взяли и подарили. Ракета была не простая, а вполне себе полноценная основная ступень от ЗУР С-75 (правда, учебная). Ну, учебность ее только в том состояла, что вместо тола или чего-то там еще в БЧ был напихан бетон по весу, или чего там еще в инертки пихают. Ну и баки были пустыми (их и в боевой-то заправляют только на позиции). Подробно об истории создания комплекса С-75 можно почитать тут.
Ясен пень, подарили мне эту, с позволения сказать, елду не просто так ‑ а с условием, что я из нее добуду и отдам дарителям кой-какую мелочевку (баки там топливные, аккумулятор ампульный, еще кой чего по мелочам). Важно то, что система наведения досталась мне. Сразу скажу, что снимков этого чуда у меня нет. Фотографировать там где эта ракета лежала- было категорически запрещено, да и не увлекался я тогда фотографией. В общем, добыл я из нее всю электронику. Как добывал- отдельная песня, ибо из инструмента были только кувалда, пассатижи, отвертка и электросварка. Очень увлекательное занятие, резать электросваркой корпус из магний-алюминиевого сплава. Электронику я поглядел и сразу выкинул, выломав оттуда две модуляторных и одну генераторную лампу (было еще немного стержневых, их я тоже выломал – но уже не вспомню за давностью лет где они).

Лампы лежали у меня все эти годы (уже скоро 15 лет как), пока мы не разговорились с уважаемым Алексом Лв. Он выслушал мой рассказ, попросил фоток, и после этого сильно отругал меня. Дескать, то что я профильно занимаюсь ЭЛТ – это еще не повод утаивать от публики уникальные вещи. Я проникся и пообещал исправиться.
Первым я покажу модуляторный сдвоенный тетрод, имеющий кодированное обозначение «1506». Тетрод установлен в родную панельку, с очень хиШШными держателями контактов анодных выводов. Некоторые считают, что ближайшим аналогом этой лампы является ГМИ-6. По мнению других, эта лампа куда сильнее похожа на ГИ-30. Аудиофилы считают ее промежуточной между ГУ-29 и ГУ-32. Краткие справочные данные по этой лампе можно найти оффтопе, возьму на себя смелость дать прямую ссылку на скан 1 страницы паспорта. Итак, встречаем, сдвоенный лучевой тетрод 1506:

Лампа изготовлена в мае 1962 года.

Вторым на сцену выходит уникальнейший, по словам Алекса, прибор – импульсный магнетрон МИ-130П. Магнетрон не сам по себе, он в единой сборке с фазовращателем ФР-14М, и еще какой-то непонятной обвеской, весьма похожей на внешний (!!!) подогреватель с релейной системой термостабилизации.
Импульсный магнетрон МИ-130П с обвесом:

Окаяный отросток вверху фазовращателя – это разъем с огрызком шедшего к антенне коаксиального кабеля. На самом магнетроне никаких дат нет, только серийный номер – да и тот стоит не на нем, а на переходнике между ним и фазовращателем. Зато на стоящих там же конденсаторе МБМ и реле РП2 даты есть: январь и апрель 1961 года соответственно.
Уникальность данного магнетрона состоит не только в убийственном внешнем виде. По словам уважаемого Алекса, на СВЧ-приборы вообще нечасто логотипы наносят. Тут же не просто логотип, а летучая мышь – логотип полумифического московского завода «Эра», впоследствии «Радий».



Приборы замечательные, но

Если не путаю, в описаниях идёт речь о комплекте 6Н16Б/6Ж1Б/6Х7Б/6С6Б/6С7Б. В С-25 были пальчиковые 6Ж1П/6Ж3П/6Н1П/6Х2П.

Угу, с условием самовыноса ? Ясненько...

Костёр из ракеты... и ведь было, только с магниевым обтекателем в годы разребания завалов какого-то НИИ.



Гм... Уважаемый Suslox, Вы издеваетесь? Прочтите, пожалуйста, мой пост повнимательнее...
Что касаемо полосы и мощности- хрен его знает. Справочных данных на прибор нет, данные по ТТХ ракетной башки хрен найдешь.



Уважаемый Suslox! Вы меня пугаете... Смотрим 2-й абзац моего повествования...

Если Вы боитесь ходить по непроверенным ссылкам, приведу Вам фотографию с той самой статьи:

Вот серебристая часть (вторая, она же основная ступень) и есть то что мне досталось. Черная фигня сзади- первая ступень с разгонным пороховым двигателем, ее не было.



Так расстояние катод-анод и заполнение у него такое же)
