  1. 1Ж24Б

    1Ж24Б Пользователь

    Верхнее фото, крайняя справа трубка, стоящая вертикально внутри родной арматуры от прибора. Что такое ?

    *торпедировать только с применением спецБЧ*

    1Ж24Б, 25 сен 2014
    #4941
  2. Упырь Болотный

    Упырь Болотный Пользователь

    Прямое попадание! Она самая.

    Упырь Болотный, 25 сен 2014
    #4942
  3. suslox

    suslox Пушистикс Staff Member

    первый раз попалась мне вот такая вот лампочка - 6С40П
    [​IMG]

    уже не раз выкладывавшаяся тут ДРГМ-70-2:
    [​IMG]

    [​IMG]

    и крупный неимпульсный тиратрон ТГ1-5/3:
    [​IMG]

    suslox, 26 сен 2014
    #4943
    mutabor, ASPARTAME и klapaucy нравится это.
  4. 1Ж24Б

    1Ж24Б Пользователь

    А выпрямительный ртутный на 6кВ/5А не попадался ? Как-то держал в руках - неоднозначные чувства)

    К 6С40П надо 6С20С !

    1Ж24Б, 26 сен 2014
    #4944
  5. Entladung

    Entladung Активный пользователь

    И на больший ток есть...
    И вообще мощнее...

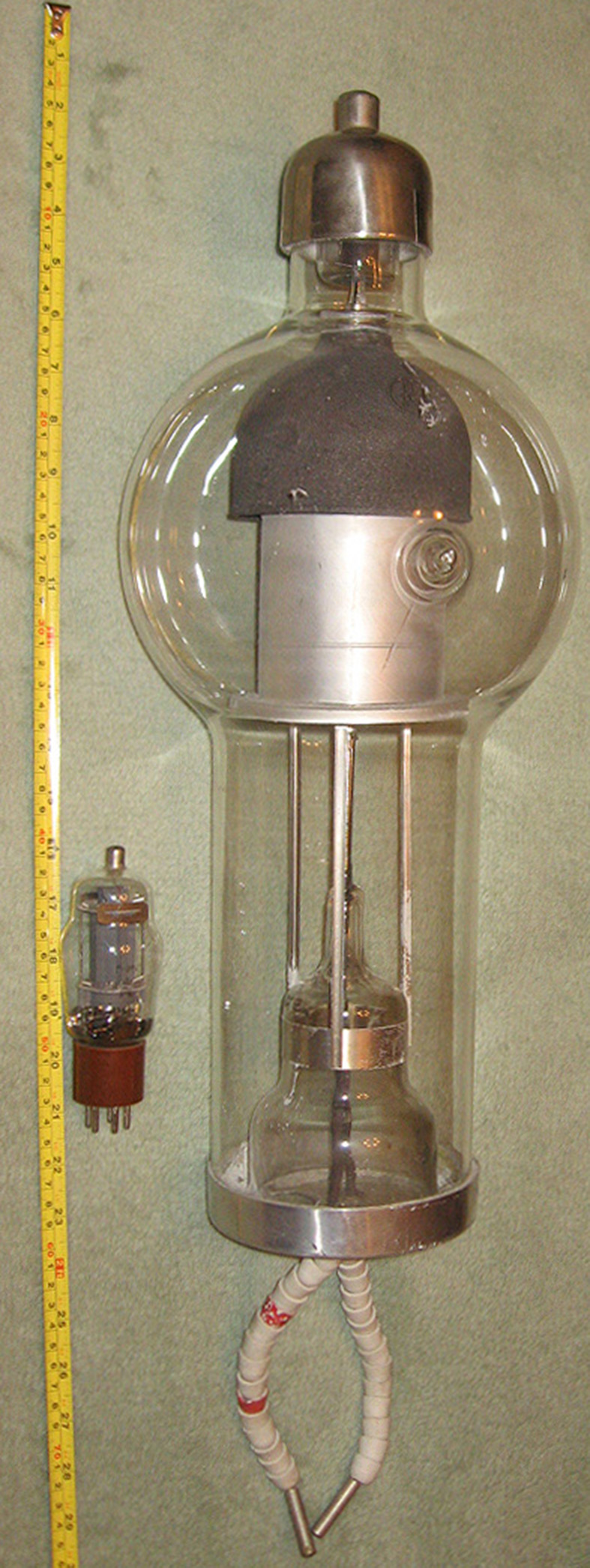

    ВГ-163. Кажется, самый мощный газотрон с накалённым катодом.


    Вложения:

    • VG-163.jpg
      Размер файла:
      450,1 КБ
      Просмотров:
      706

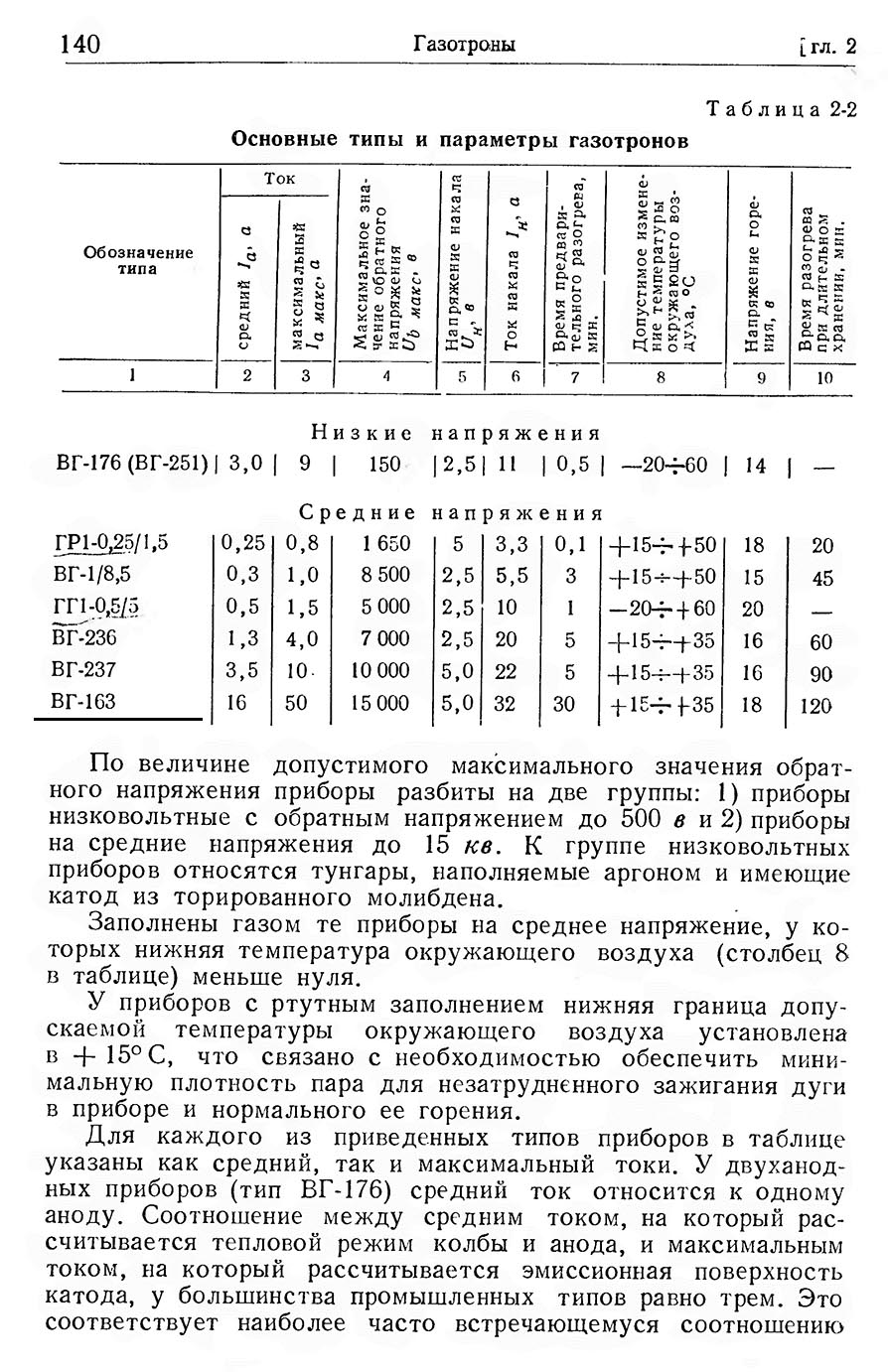

    • p0141.jpg
      Размер файла:
      299,8 КБ
      Просмотров:
      642
    Entladung, 26 сен 2014
    #4945
    Упырь Болотный и mutabor нравится это.
  6. suslox

    suslox Пушистикс Staff Member

    не, у меня таких нету.

    такой тоже пока нету. хочу прикупить в коллекцию 6С41С:)

    suslox, 26 сен 2014
    #4946
  7. Entladung

    Entladung Активный пользователь

    6Н5С
    Некоторое время назад у меня оказались 6Н5С, опытная, VI-52. Спасибо Сильверрею.

    При рассмотрении оказалось, что прибор имеет отличие от распространённых 6Н5С: наряду с верхним экраном у рассматриваемого оказался и нижний. По изучении оказалось, что приборы с такой арматурой выпускались до 1956 г.

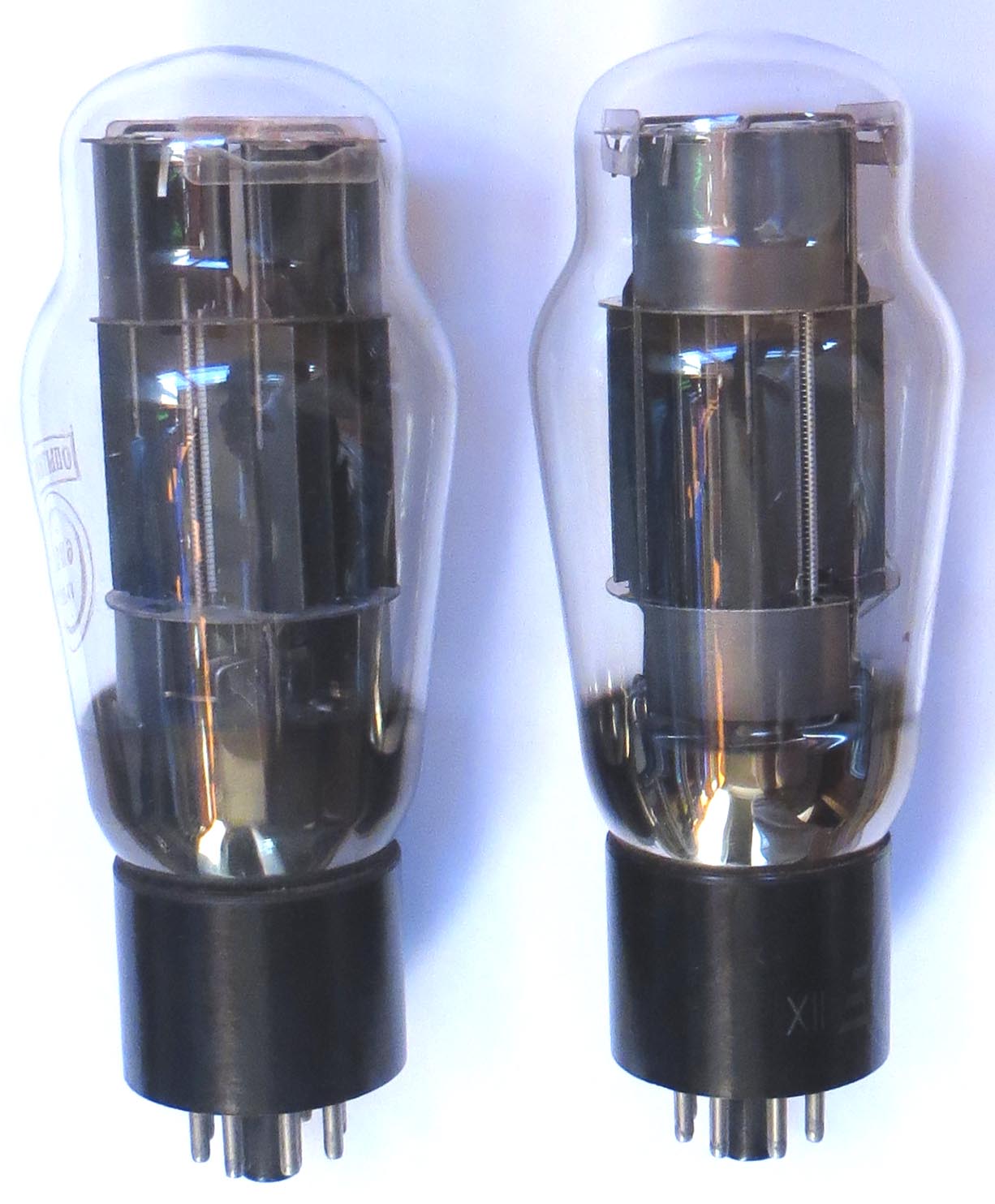

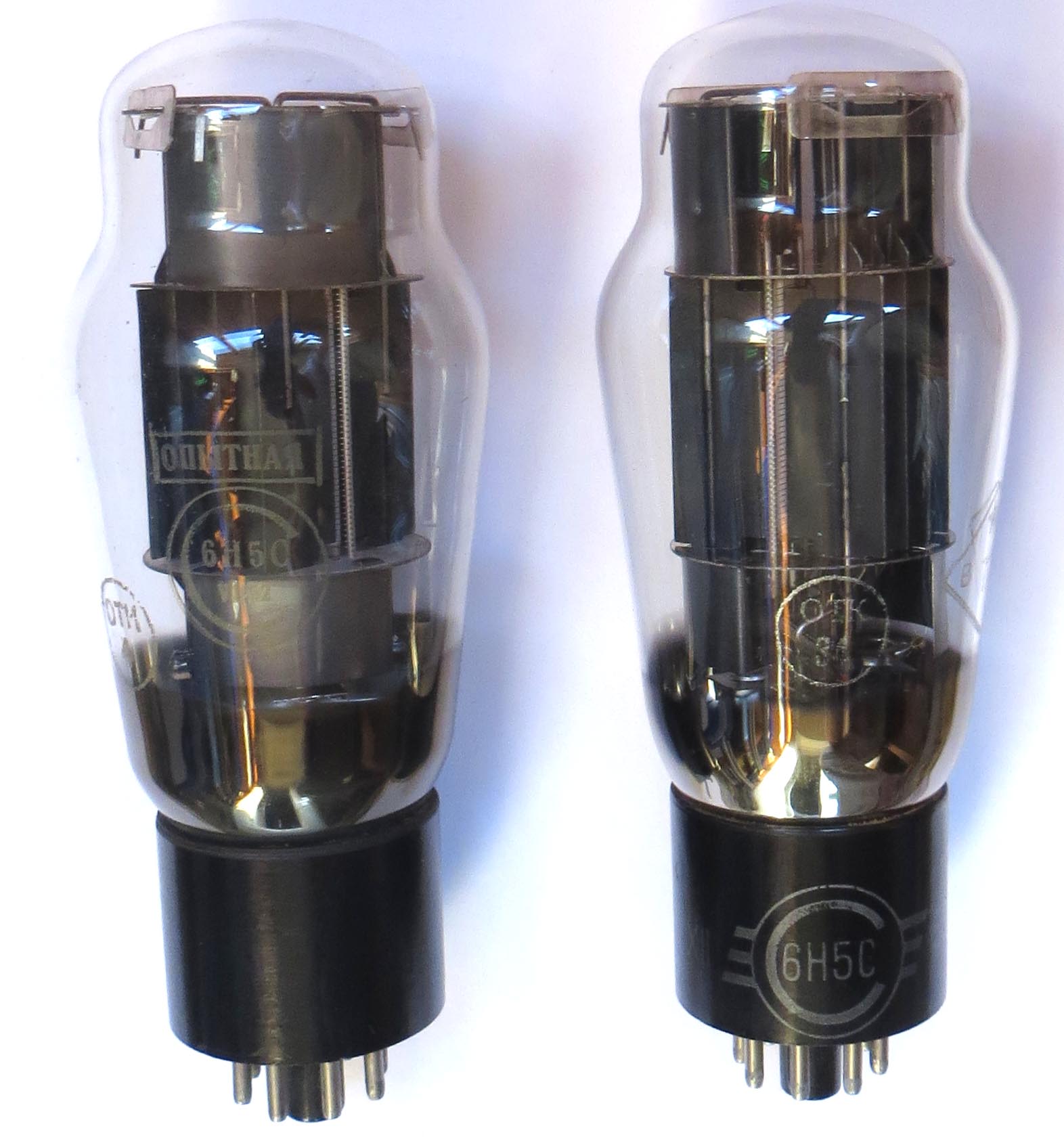

    1.jpg , 2.jpg - опытный VI-52 и XII-53;

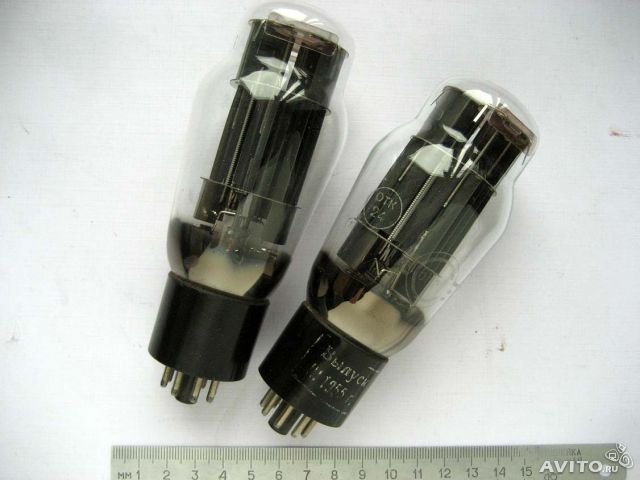

    3.jpg - 1955 г. (снимок не мой);

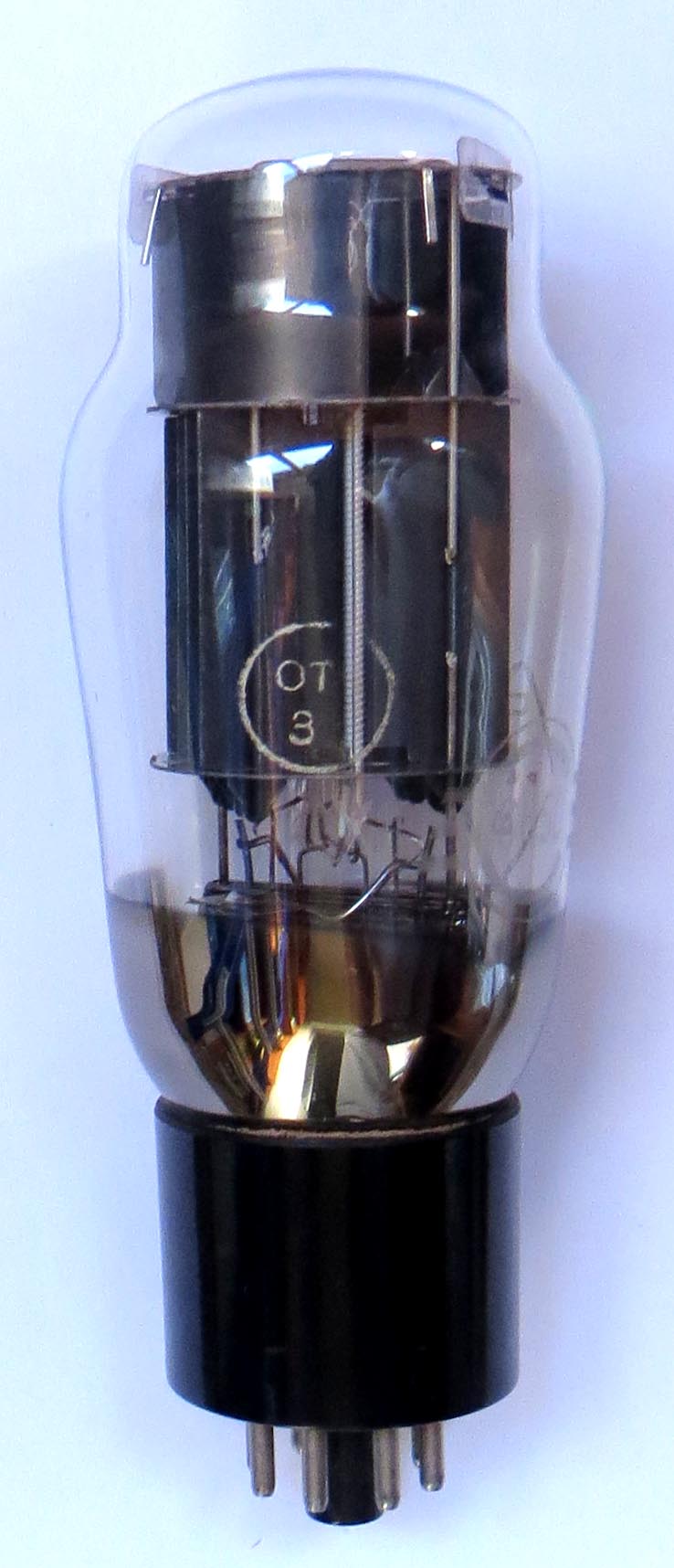

    4.jpg - XII-56 г. в нижней части экран упразднён, такой конструктив сохранялся до прекращения выпуска 6Н5С.

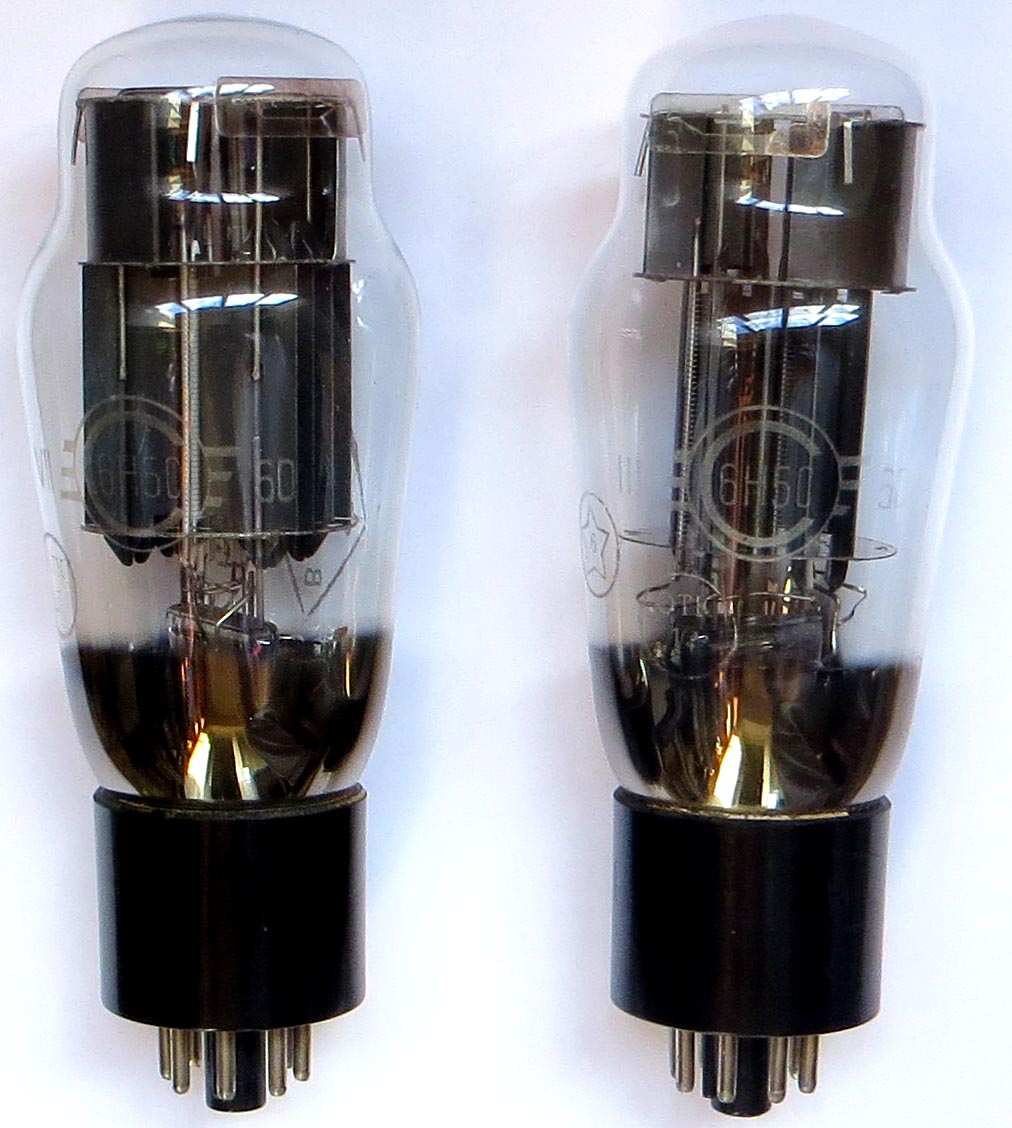

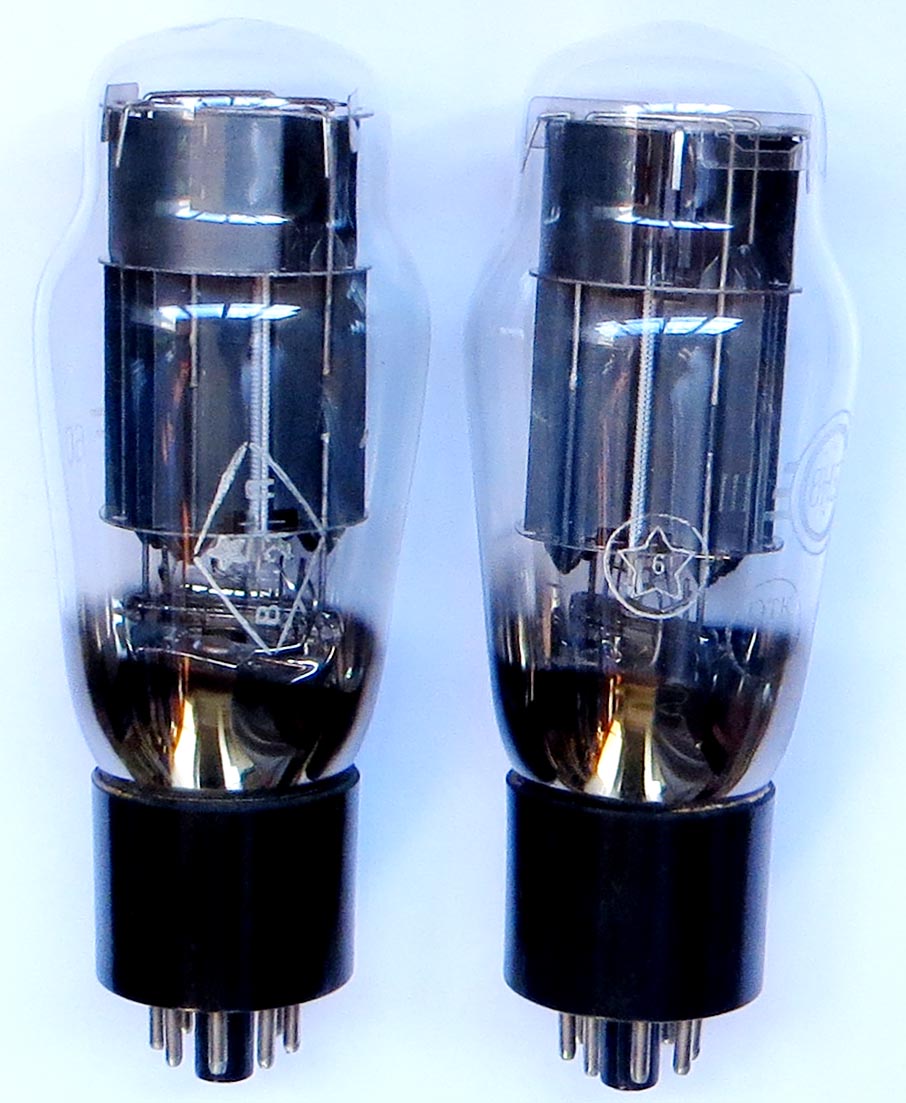

    5.jpg и 6.jpg - приборы выпуска 1960 г. С приёмкой. Но приёмка разная!

    7.jpg - прототипом 6Н5С был 6AS7G (снимок не мой). Видно наличие нижнего экрана.


    Вложения:

    • 1.JPG
      Размер файла:
      213,1 КБ
      Просмотров:
      666
    • 2.JPG
      Размер файла:
      166,2 КБ
      Просмотров:
      691
    • 3.jpg
      Размер файла:
      37,8 КБ
      Просмотров:
      652
    • 4.JPG
      Размер файла:
      124,3 КБ
      Просмотров:
      682
    • 5.JPG
      Размер файла:
      169,4 КБ
      Просмотров:
      699
    • 6.JPG
      Размер файла:
      156 КБ
      Просмотров:
      687
    • 7.jpg
      Размер файла:
      66,3 КБ
      Просмотров:
      649
    Entladung, 27 сен 2014
    #4947
    ASPARTAME, klapaucy, suslox и 4 другим нравится это.
  8. suslox

    suslox Пушистикс Staff Member

    давно желал лампы для усилителей подводных кабелей и наконецто достал - 10П12С :)

    [​IMG]

    [​IMG]

    у меня вопрос: а что за такой странный цоколь у нее?

    suslox, 28 сен 2014
    #4948
    mutabor, ASPARTAME и klapaucy нравится это.
  9. 1Ж24Б

    1Ж24Б Пользователь

    Цоколь от буржуев достался, если ничего не путаю. Только... для подводных должны были применяться 13Ж47С...

    1Ж24Б, 28 сен 2014
    #4949
  10. suslox

    suslox Пушистикс Staff Member

    а эти тогда куда шли?

    "13Ж47С"
    вау! никогда не слышал такого типа!

    upd: пошарил и нашел например пост алекса_лв на данно форуме двухгодичной давности)) эх, похоже таких ламп никто вживую и не видел...
    а импортная 175HQ кстати продается на ебее за почти 1000 бакс)

    Last edited: 28 сен 2014
    suslox, 28 сен 2014
    #4950
  11. 1Ж24Б

    1Ж24Б Пользователь

    Ну так достать со дна попробуй)

    10П12С/10Ж12С/7Ж12С/7П12С и пр. стояли в бункерах вдоль трассы ВЧ-линии. И тоже последовательное питание накалов всех ламп!

    1Ж24Б, 28 сен 2014
    #4951
  12. alex_lv

    alex_lv Пользователь

    Как я уже писал довольно давно - ни 7(10)П12С, ни 7(10)Ж12с к усилителям подводной проводной связи НИКАКОГО отношения НЕ имеют.

    alex_lv, 28 сен 2014
    #4952
  13. 1Ж24Б

    1Ж24Б Пользователь

    Так копия американских ламп для наземной эксплуатации. На аудиопортале делились опытом - где-то помогли заменить 7Ж12С на 6Ж7 (?).

    1Ж24Б, 28 сен 2014
    #4953
  14. suslox

    suslox Пушистикс Staff Member

    а откуда тогда это распространенное заблуждение пошло?

    suslox, 29 сен 2014
    #4954
  15. 1Ж24Б

    1Ж24Б Пользователь

    Кто-то услышал "для кабельного усилителя", вот и началось.

    1Ж24Б, 29 сен 2014
    #4955
  16. suslox

    suslox Пушистикс Staff Member

    когда-то ранее я выкладывал очень крупный счетчик частиц - МС-9, но тогда он попал ко мне без паспорта. Сейчас этот пробел восполнен и я перевыкладываю данный счетчик.
    Итак - один из самых крупных цилиндрических стеклянных счетчиков частиц - МС-9. МЭЛЗ, данный экземпляр 1958 года.

    [​IMG]

    И паспорт на него:
    [​IMG]

    [​IMG]

    suslox, 1 окт 2014
    #4956
    ASPARTAME, klapaucy и 1Ж24Б нравится это.
  17. 1Ж24Б

    1Ж24Б Пользователь

    Плохо, что о старых счётчиков МС-/МСТ/ВС- несколько сложно найти данные, начинающиеся со слов "предназначены для регистрации... излучения, такого и такого".

    1Ж24Б, 2 окт 2014
    #4957
  18. suslox

    suslox Пушистикс Staff Member

    да, это и правда странно, что для этих счетчиков не указывается тип регистрируемого излучения.
    хотя я думаю, что эти счетчики на гамму+бета пожестче.

    suslox, 2 окт 2014
    #4958
  19. 1Ж24Б

    1Ж24Б Пользователь

    Конструктивно похоже на бету, на гамму иные. Как-то так - счётчики для гаммы из серии СИ-хх устроены под токовый режим.

    1Ж24Б, 2 окт 2014
    #4959
  20. suslox

    suslox Пушистикс Staff Member

    а в чем фишка конструкции данных счетчиков, по которой они на бету?
    я всетаки думаю, что это типичные комбинированные счетчики, просто более старой разработки и соответственно более старой конструкции. справочник Бараночникова это подтверждает :)

    suslox, 2 окт 2014
    #4960
