Интересные и необычные ЭВП

Нет. Их мне подарил наш уважаемый софорумчанин, SilverRay.

Выяснил сам, поговорив с добытым через знакомых технологом. По его словам - это скотофор, хлористый калий. Именно он распыляется в уже готовой трубке. Почему это не делают как с люминофором, не наносят в процессе изготовления - сие есть загадка, он не в курсе особенностей технологии скиатронов.

Ну и новая вкусняшка, на закуску. Запоминающая осциллографическая трубка 13ЛН4И.

В принципе, она мало чем отличается от других имеющихся у меня запоминающих трубок, за исключением:
1) Ни у одной монохромной запоминающей трубы, ни в одном справочнике я никогда не встречал обозначения цвета (буква "И");
2) Ни у одной запоминающей трубы я никогда не встречал безпараллаксной (гравированной непосредственно на стекле) шкалы;
3) У трубки присутствует расположенный в нетрадиционном (для очень похожих на нее 13ЛН10 и 13ЛН11) месте вывод: он виден на сужении баллона под кончиками обрезанных проводов.
4) Данная трубка вообще не упомянута ни в одном из широко известных справочников по ЭЛТ.
Ирония судьбы, она же острый политический момент: эта труба, сделанная на Львовском заводе - ровесница "самостийной" Украины, она изготовлена в декабре 1991 года (дата распада СССР).



Что-то этот прибор мне напоминает... И это что-то - генератор нейтронов.



И снова, "Одни из".
Один из первых отечественных видиконов, ЛИ-401. Изготовлен в 1961 году.
И один из самых маленьких отечественных кинескопов, 4ЛК2Б. Применялся в видоискателе первых и последних отечественных видеокамер Электроника-822, Электроника-841.



Видикон - да!

А то зависит от потребной интенсивности потока нейтронов...



Вполне может быть. Но те что у меня- ЛИ-23 (я его тут пару страниц назад показывал) сильно моложе, просто по году выпуска. А самый первый видикон был ЛИ-18 (тогда и названиев-то таких не было, просто "передающая ЭЛТ с фотосопротивлением").
Вообще, если судить по справочникам, то ЛИ-401 третий. Конечно, между ЛИ18 и Ли23 тоже что-то было... Но упоминаний о них в открытой литературе не сохранилось.



Запоминающие о... чудесные.

Теперь вопрос ко всем - когда завод в Ульяновске освоил ГУ-29 ?



Маркировка блеск...

Позже на 75 В появились СГ2С. Катод один в один.

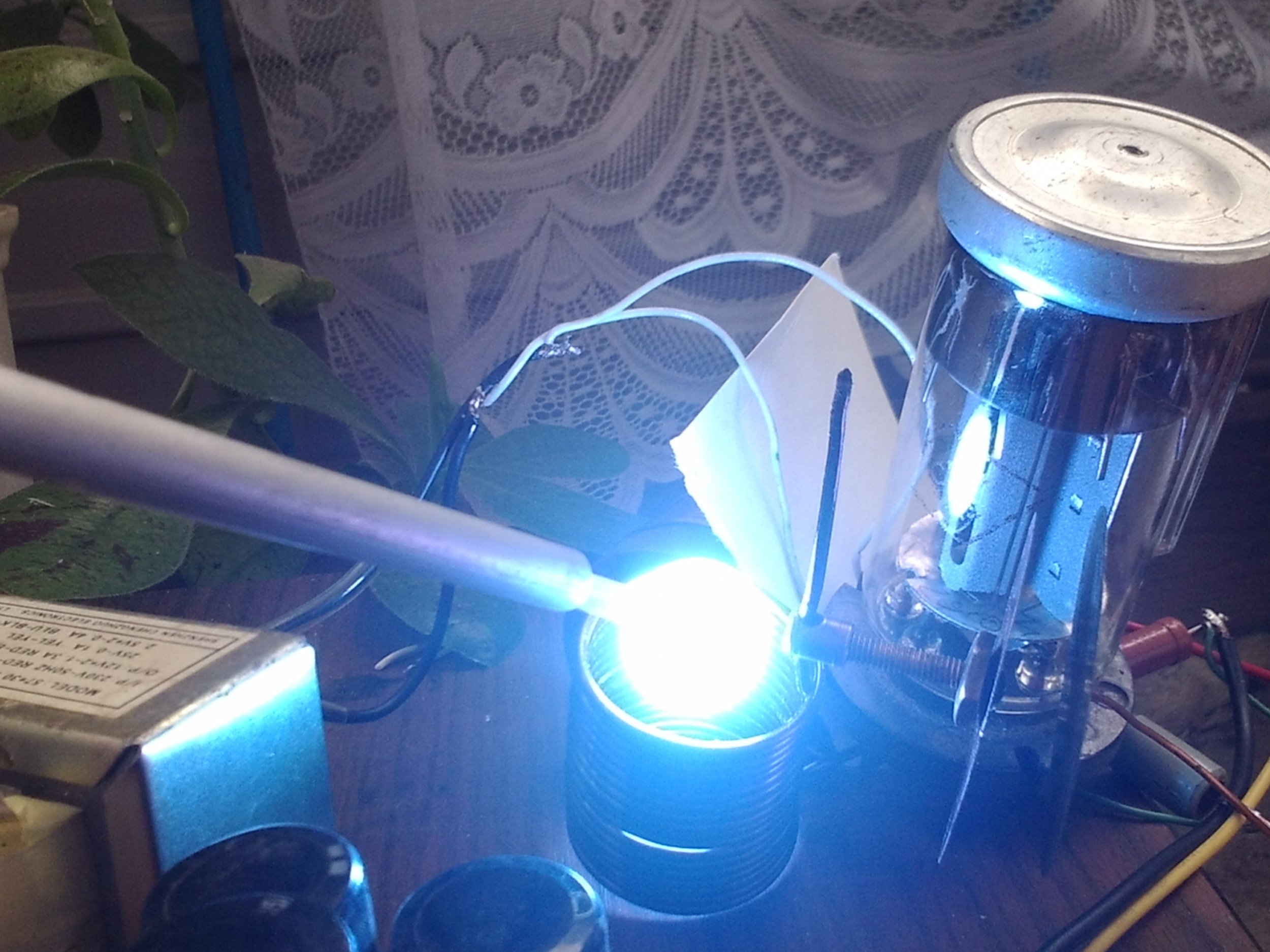

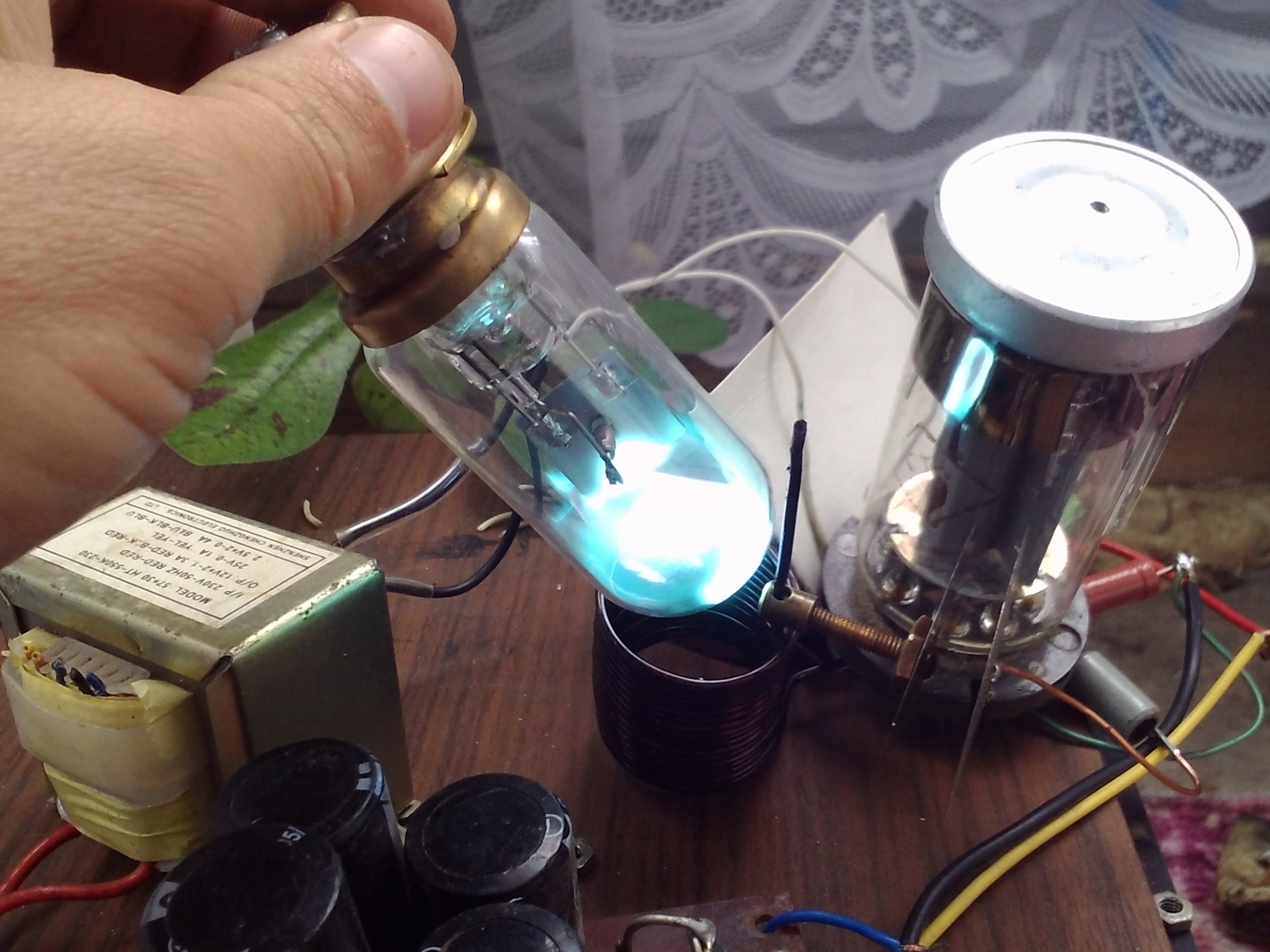

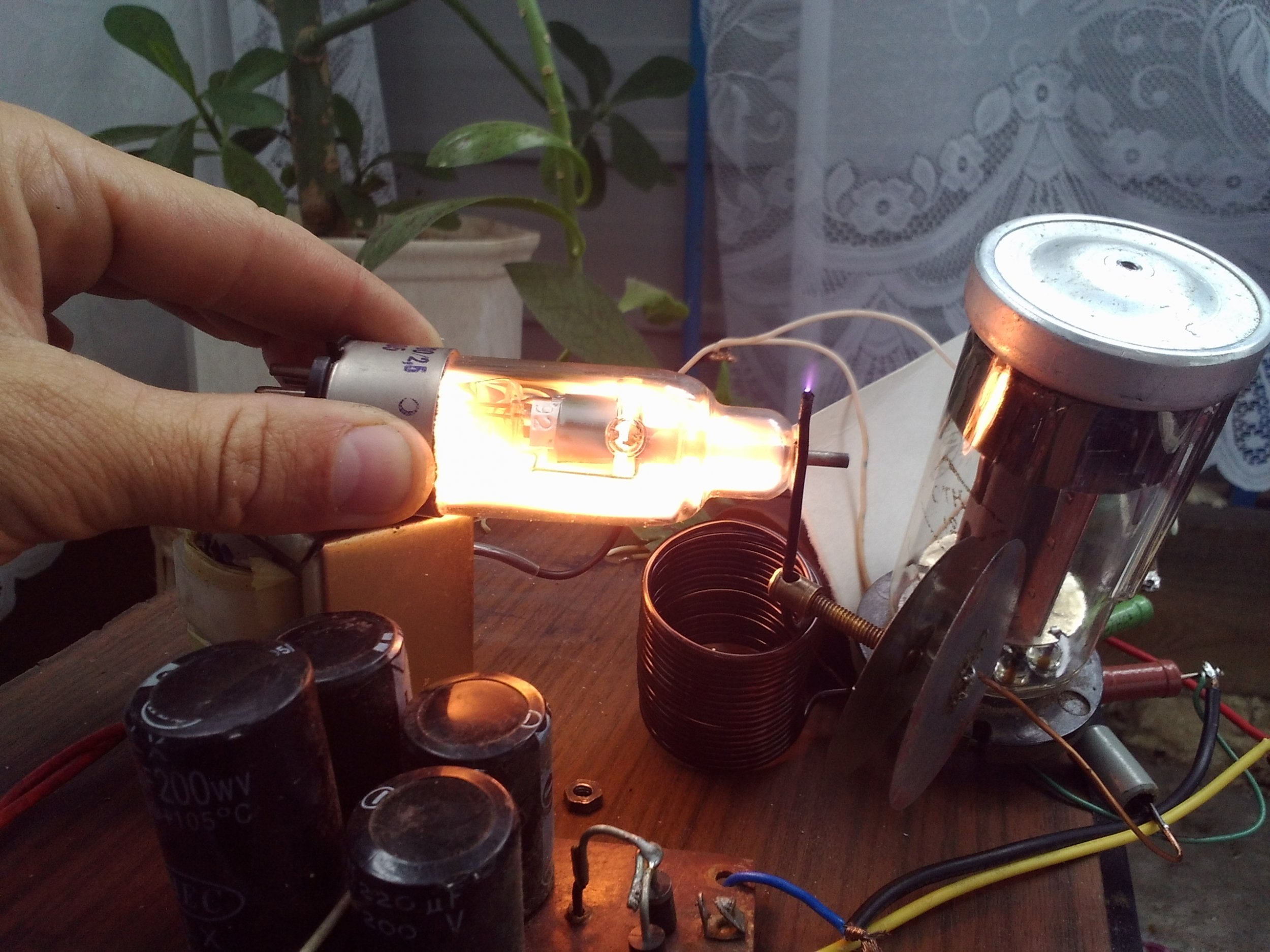

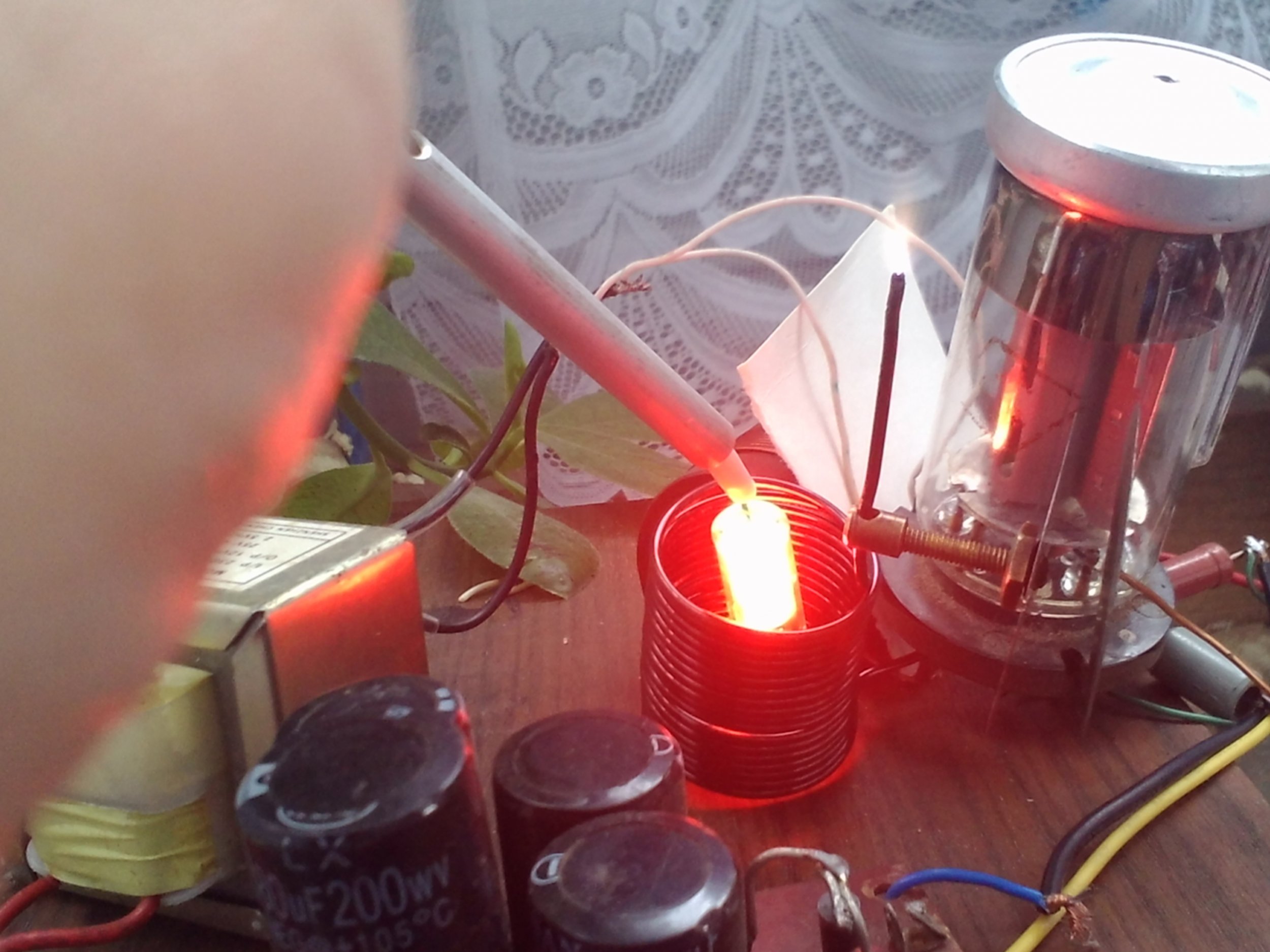

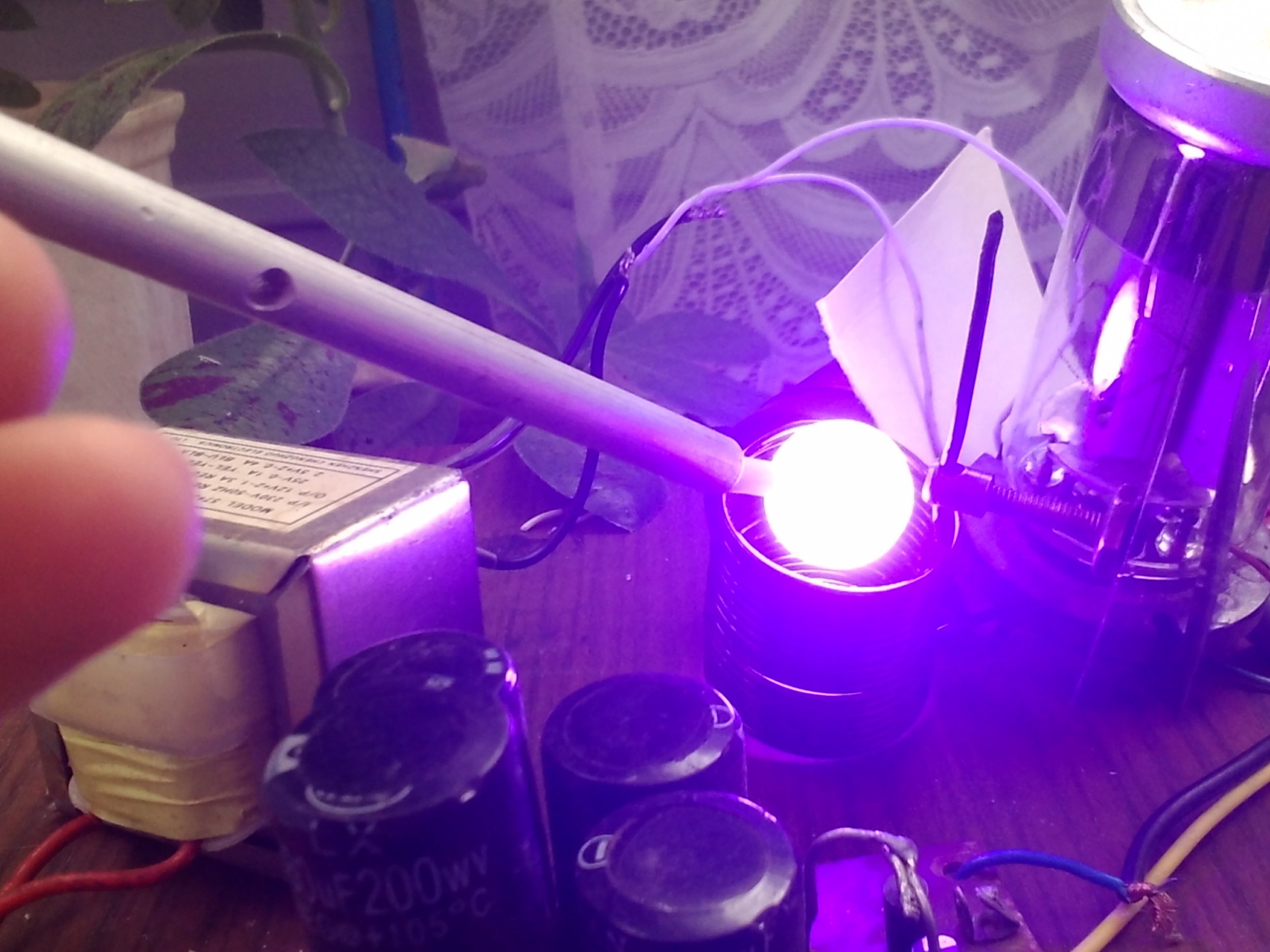

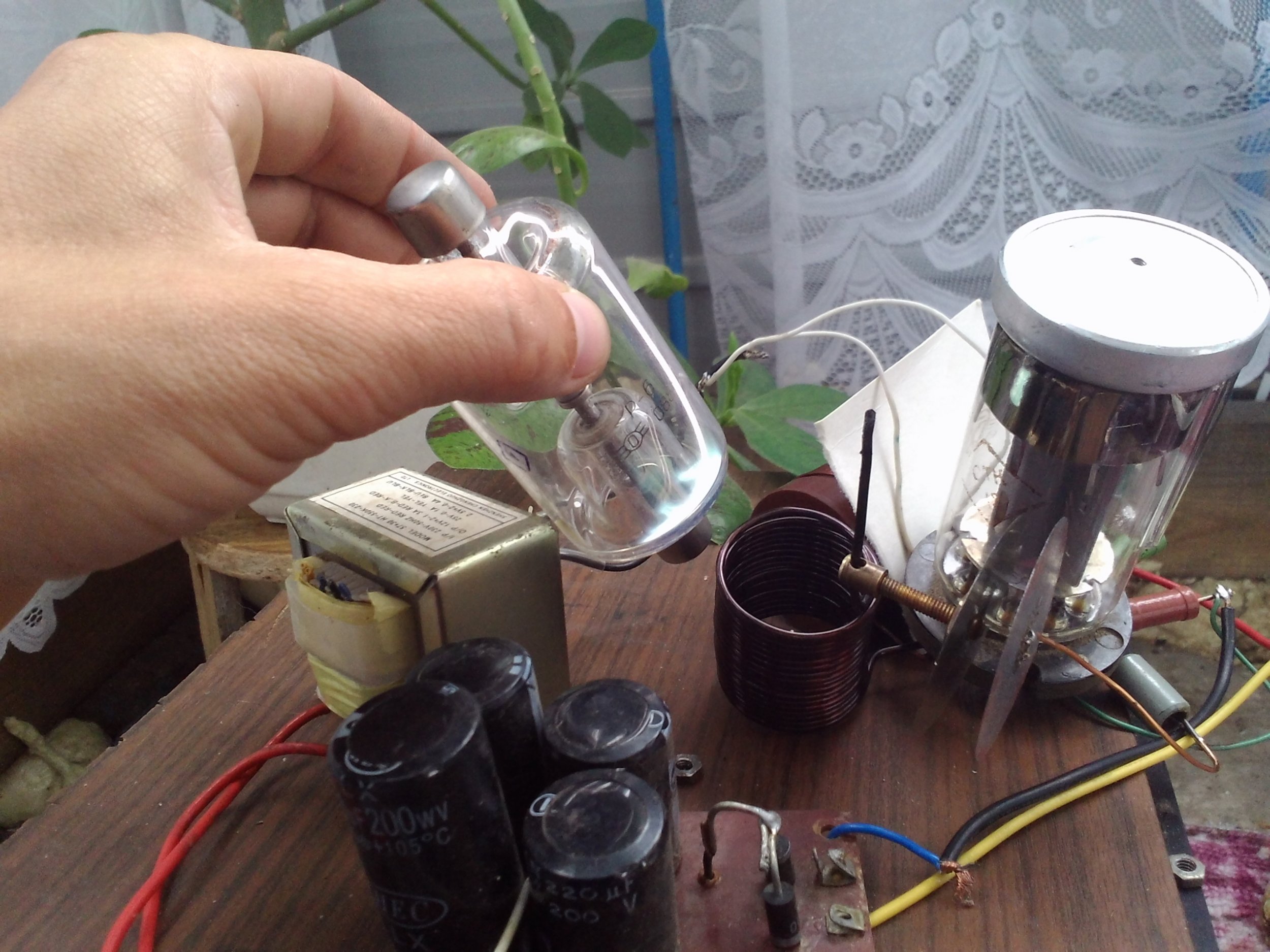

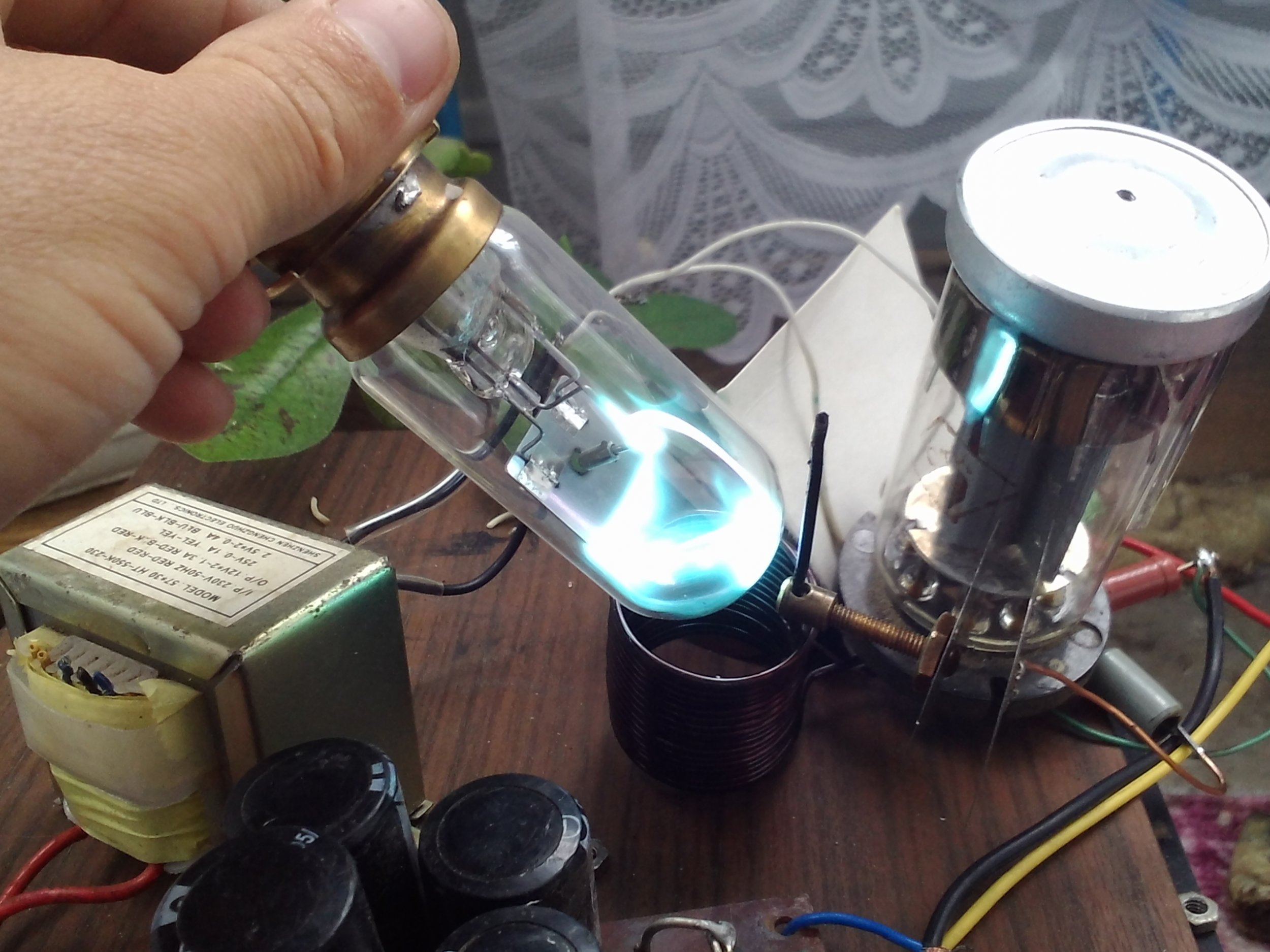

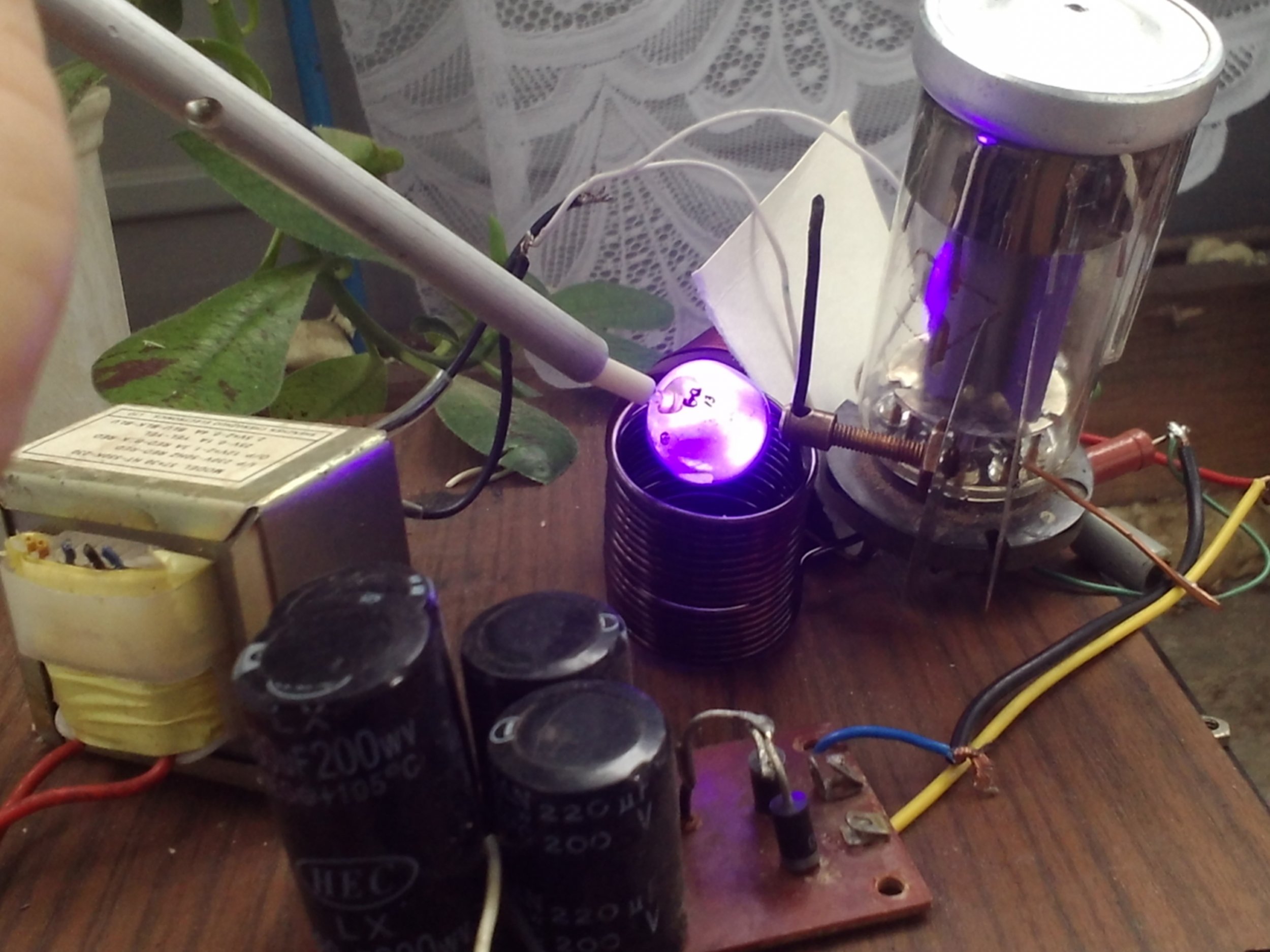

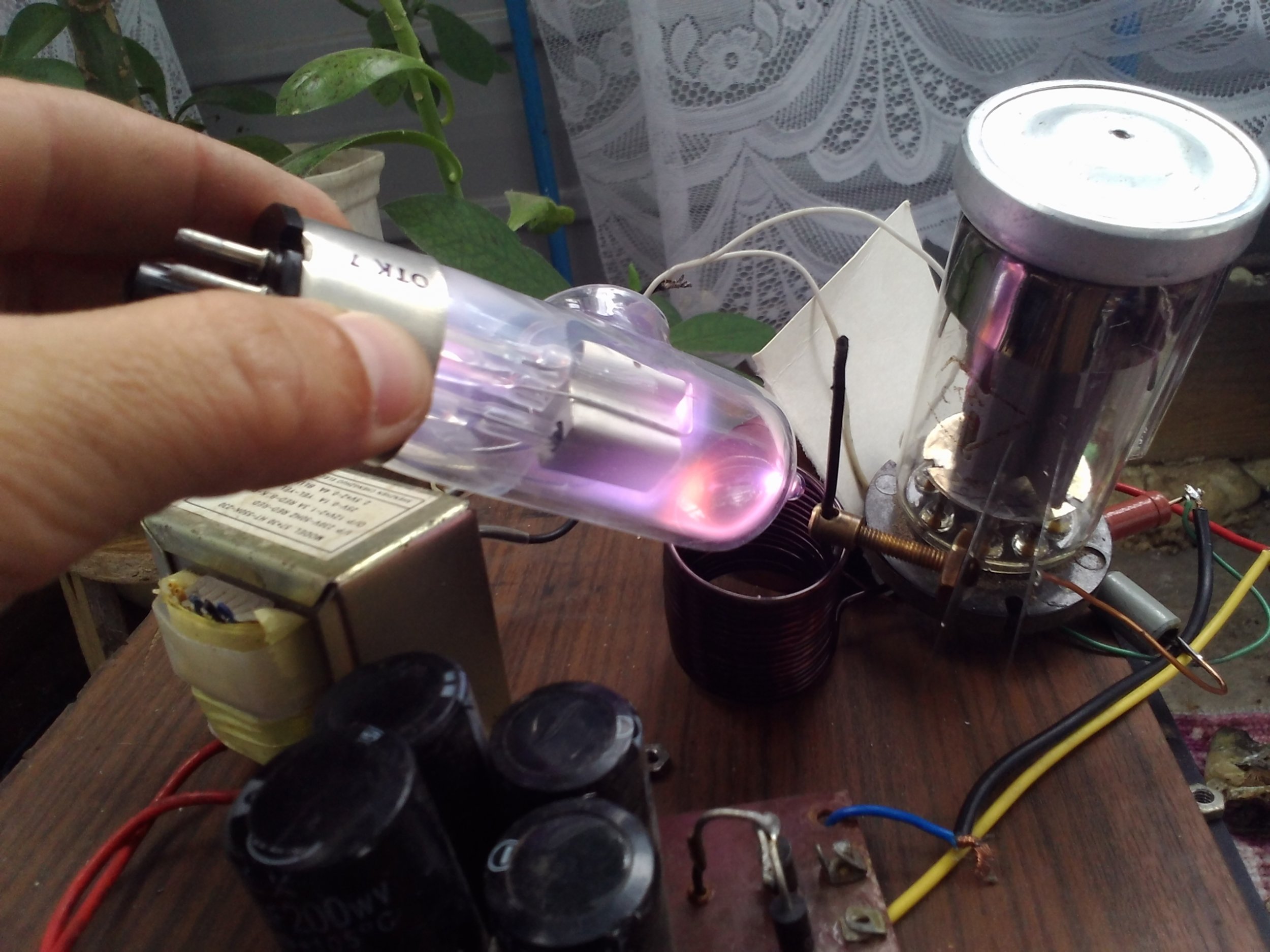

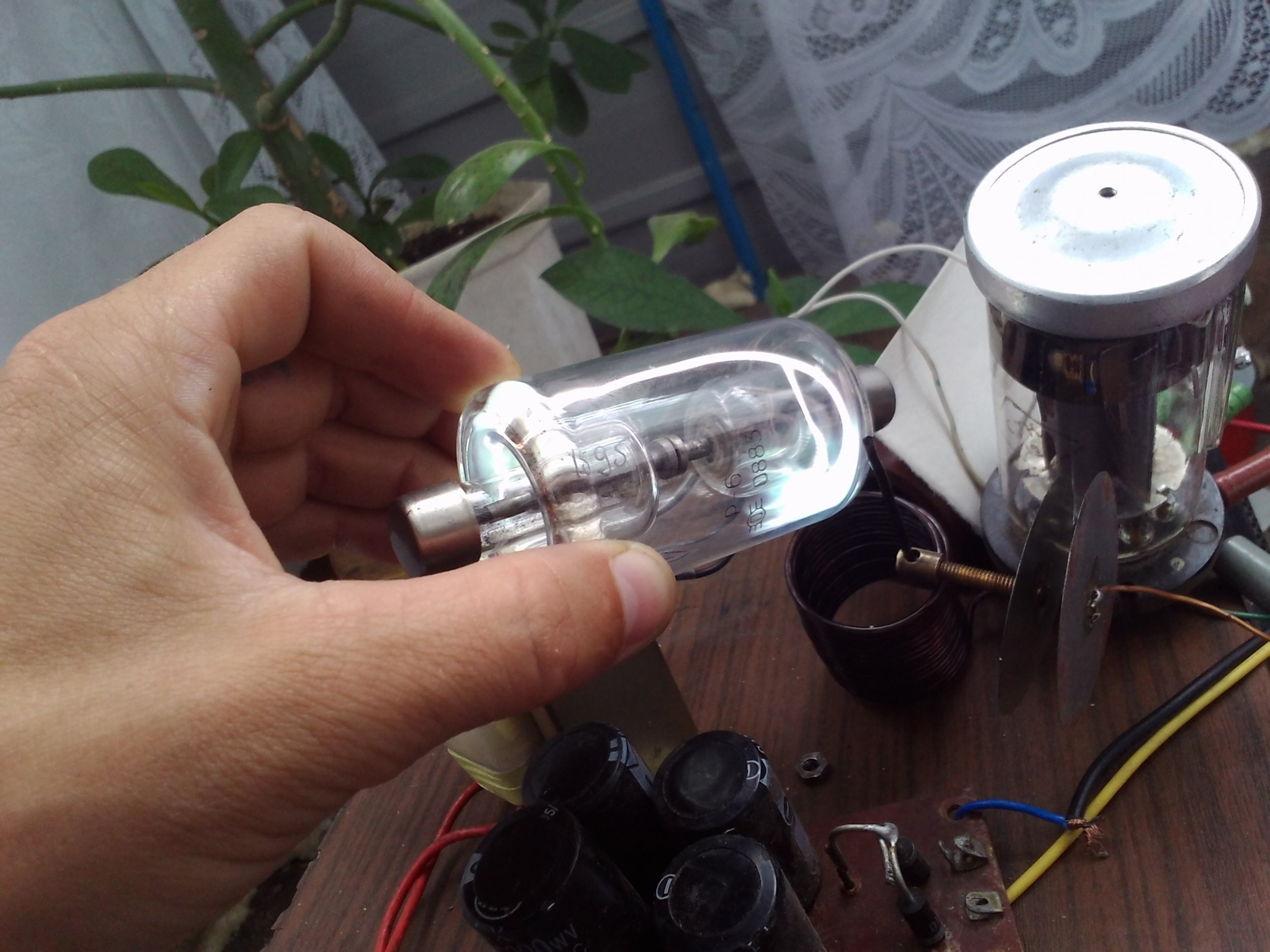

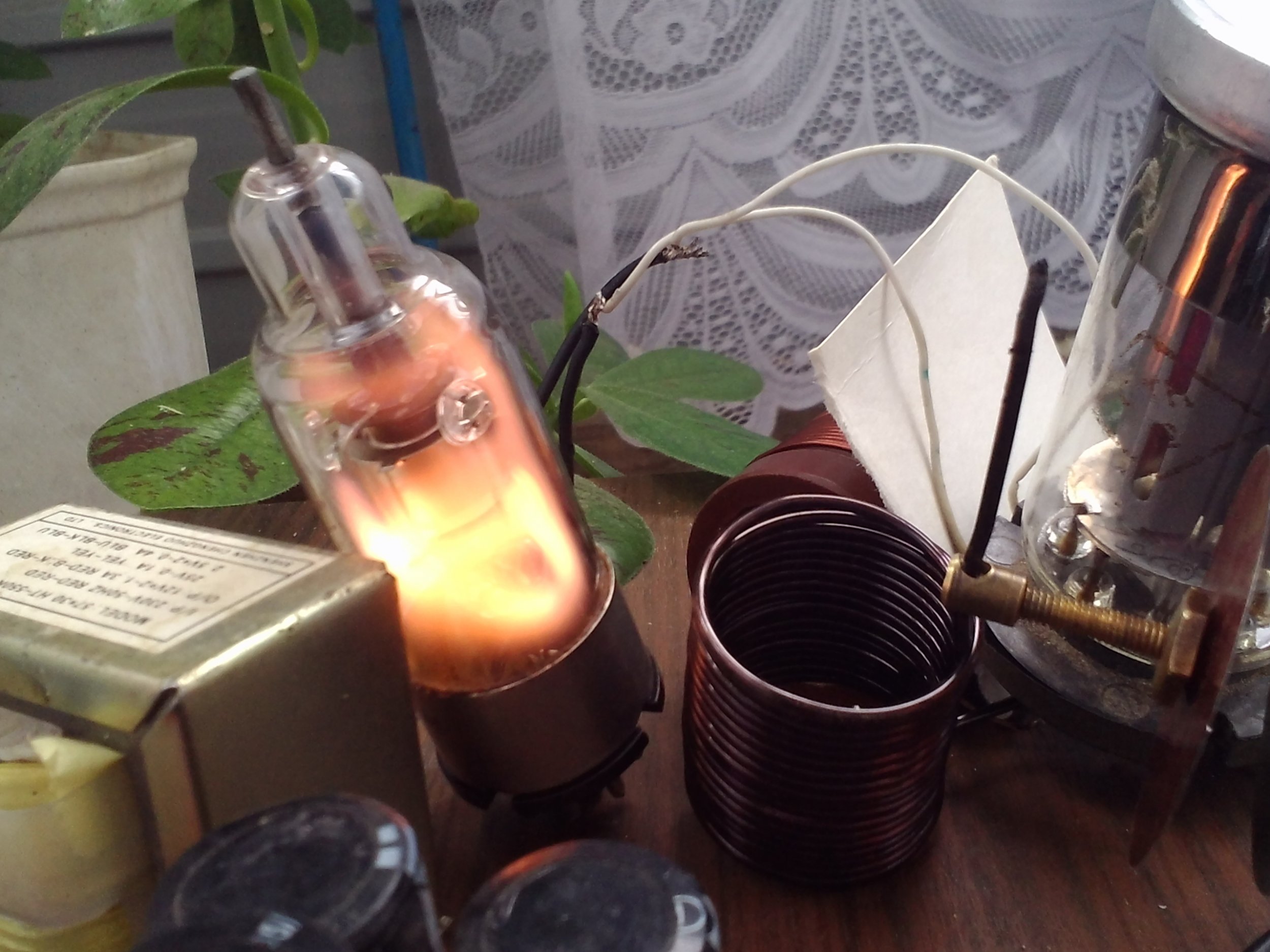

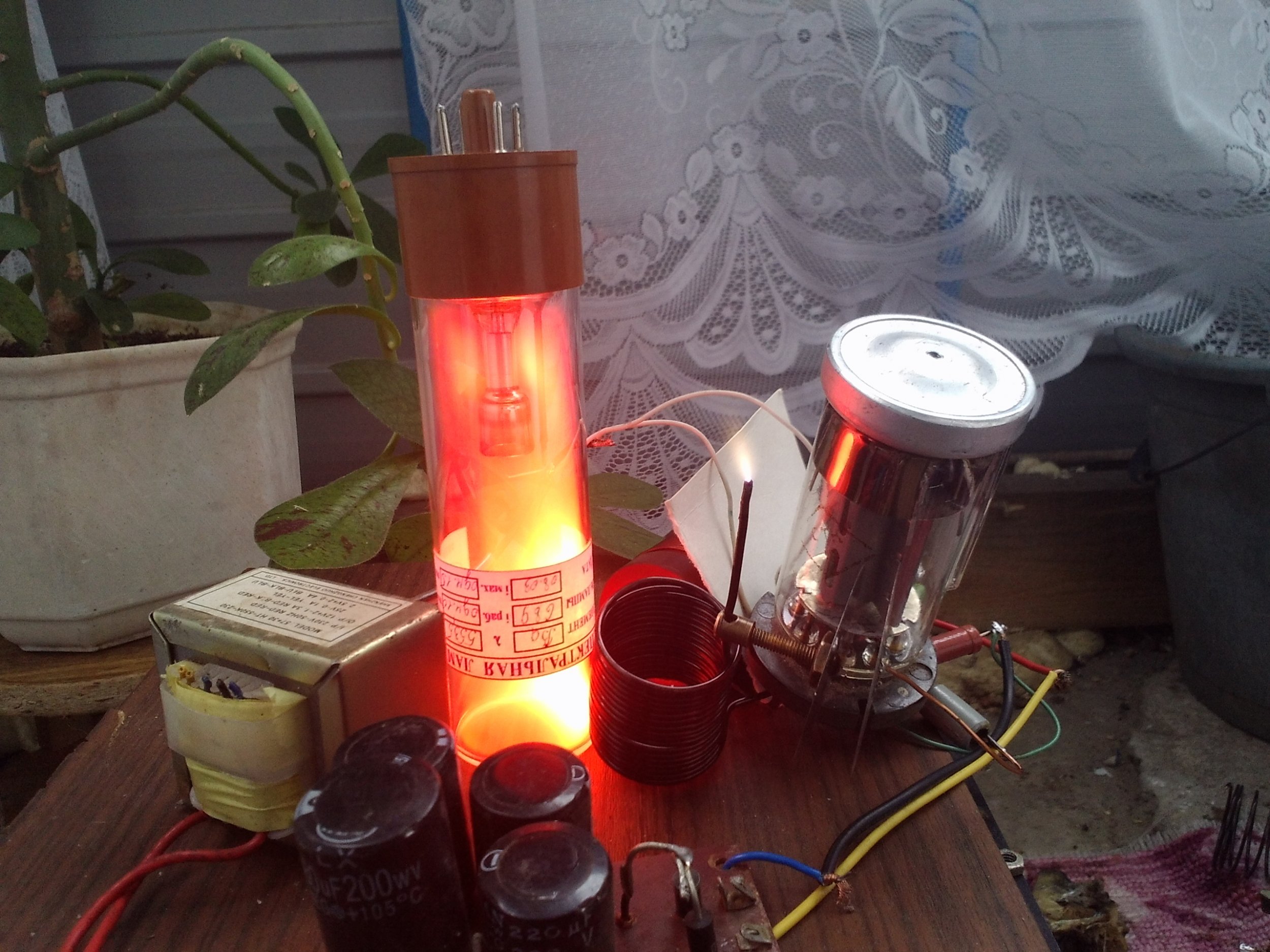

Подборка красивых газонаполненых приборов первые три фото ВСБ,мтх-90,спектральная лампа,р-6,ТХИ 1000/2.5,ДДС-30,ДРГС-12,ДАЦ-50, вроде все перечислил



да банальный "факельник" только на более высокую частоту



первая ссылка из гугла на ресурс нашего учасника форума http://teslacoil.ru/katushki-tesla/lampovyie-katushki/fakelnik-na-gu-50/



Несколько приборов

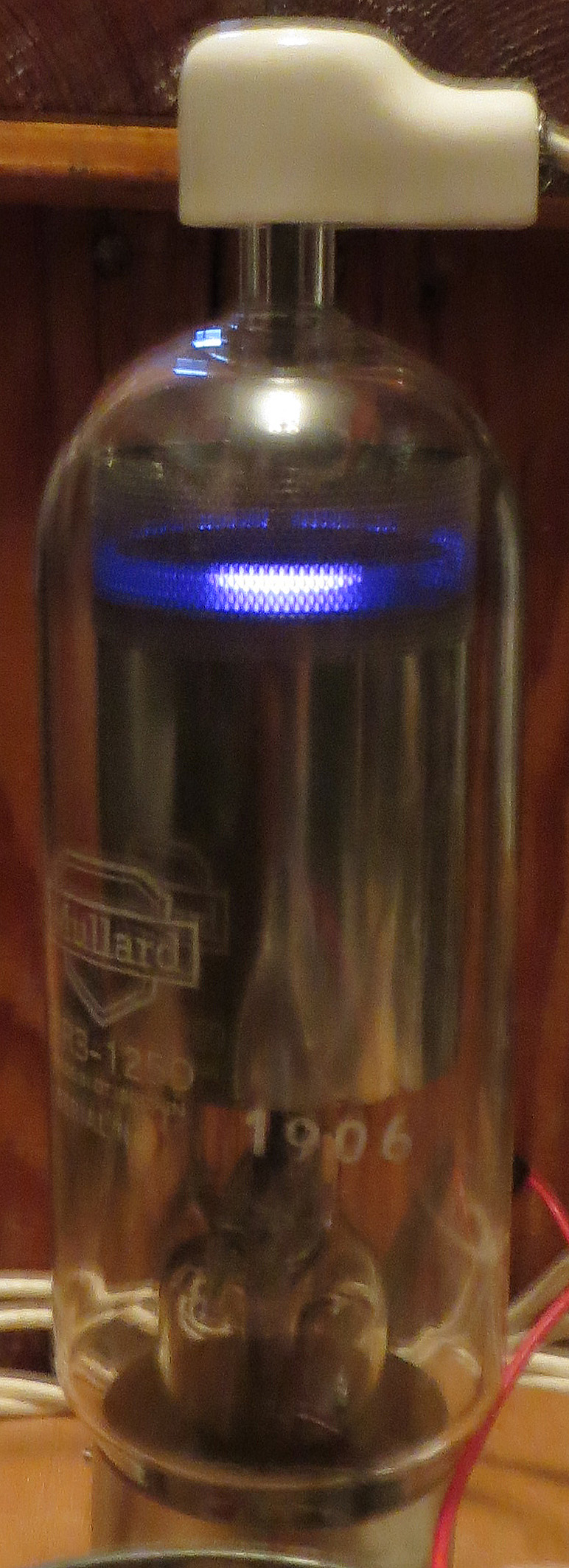

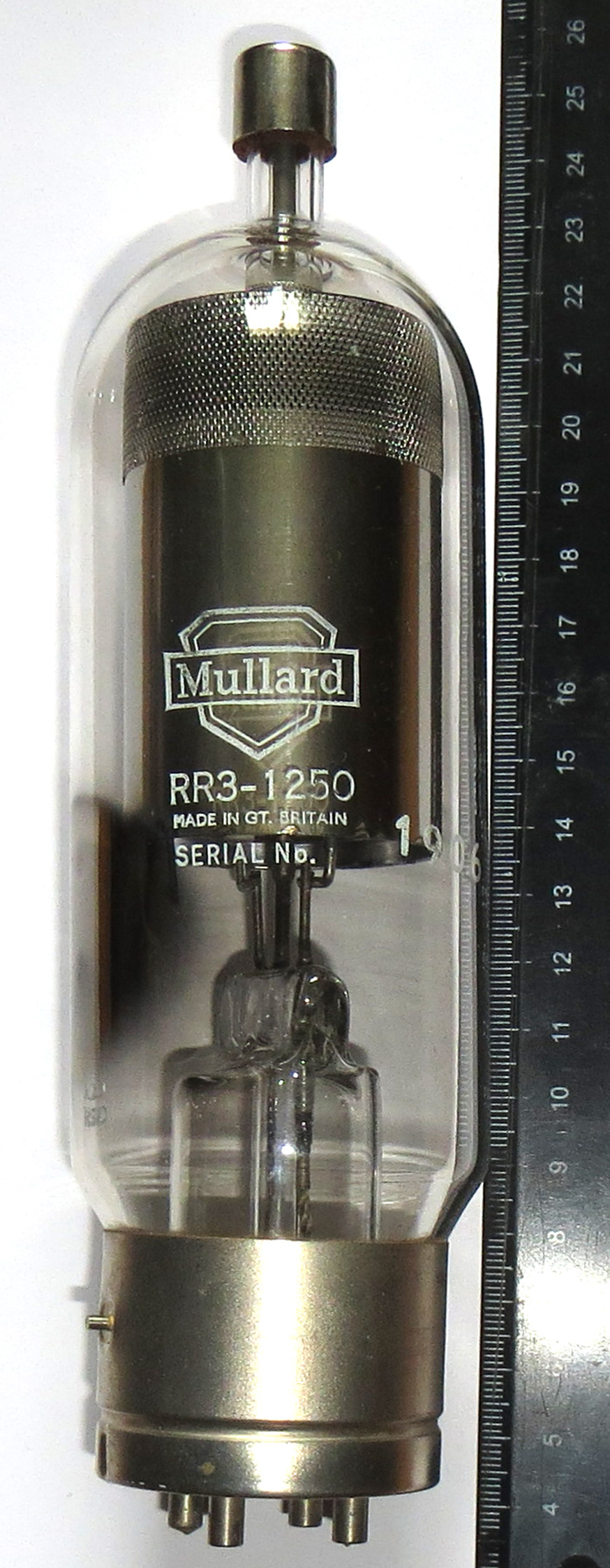

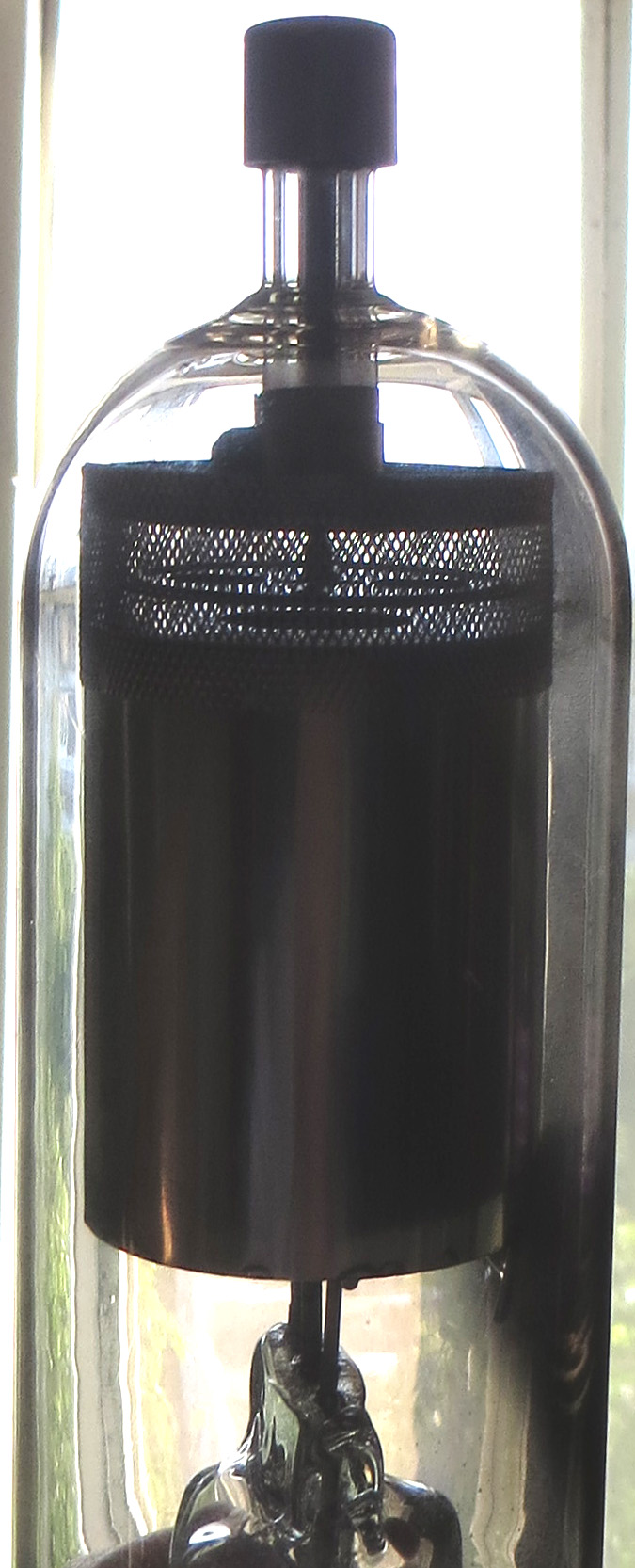

Ксеноновый газотрон RR3-1250 MULLARD.
Образец перехода наполнения от паров ртути к инертным газам. При этом и напряжение накала составляет 5В (а не 2.5, что в случае паров ртути предпочтительнее).

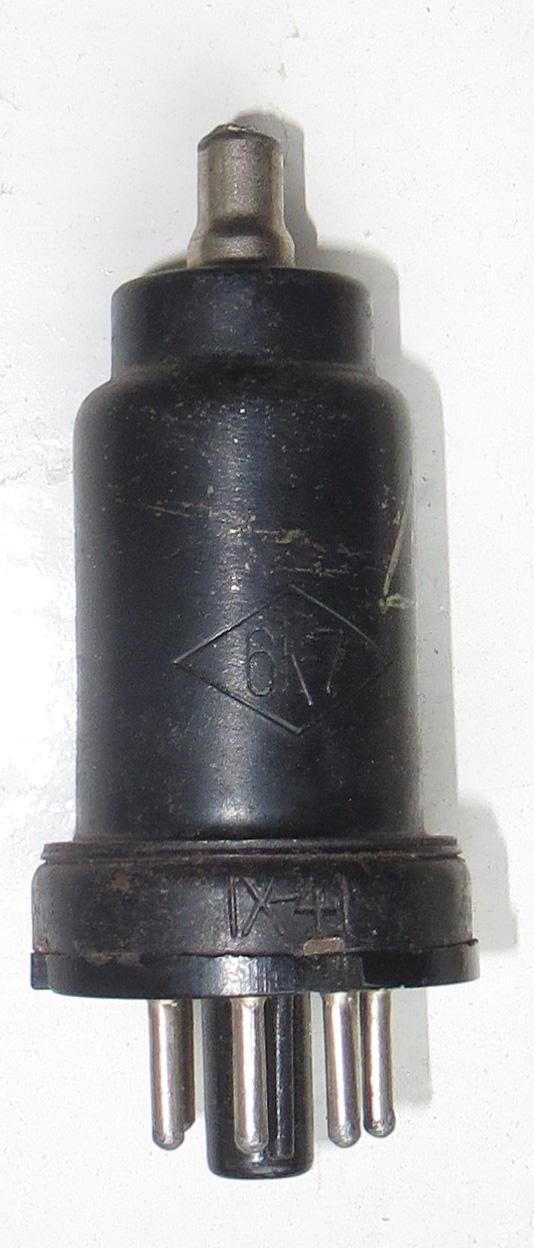

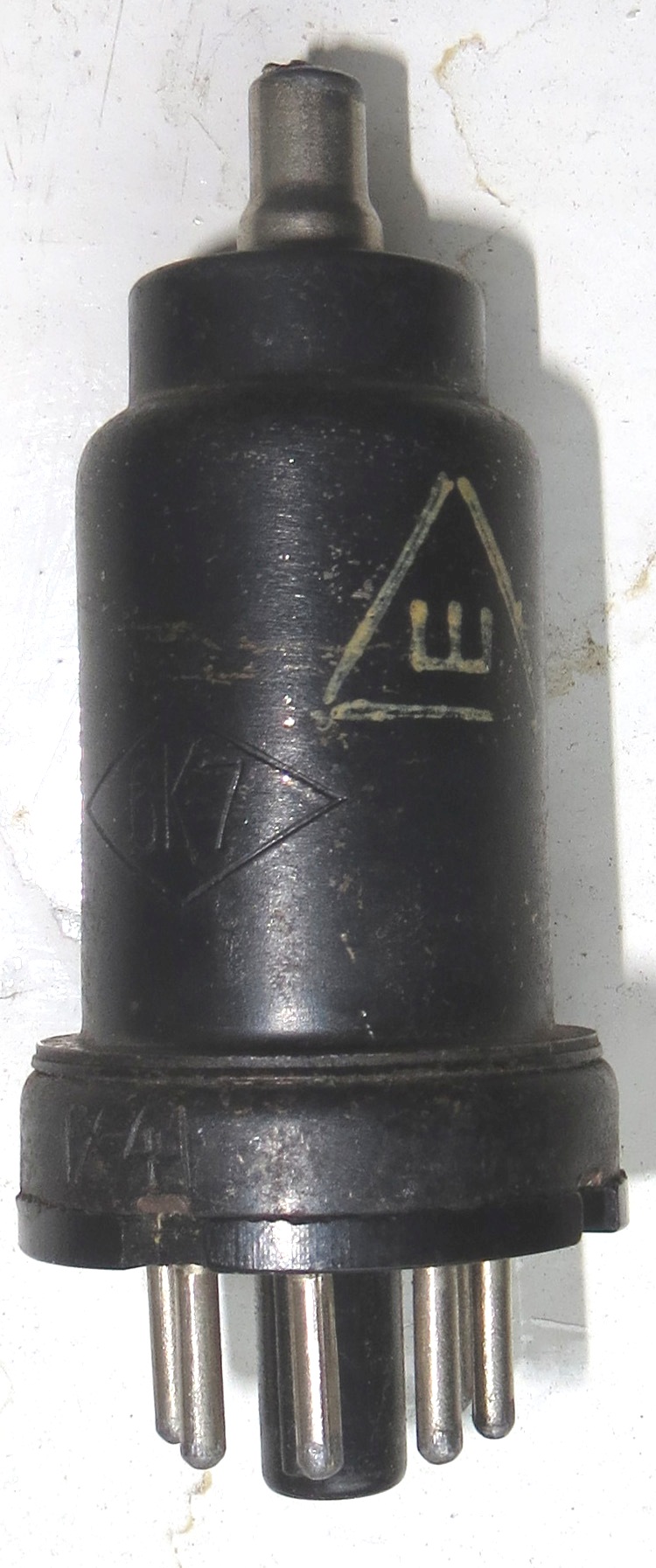

6К7_1, 6К7_2 - фрязинская, выпущена за несколько дней до эвакуации предприятия.

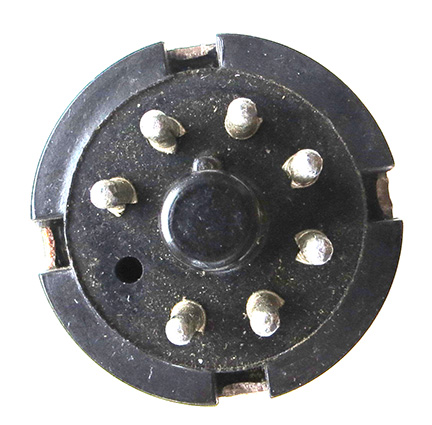

6К7_3 - видно, что цоколь произведен уже в СССР, не RCA. Такие же на всех приборах.

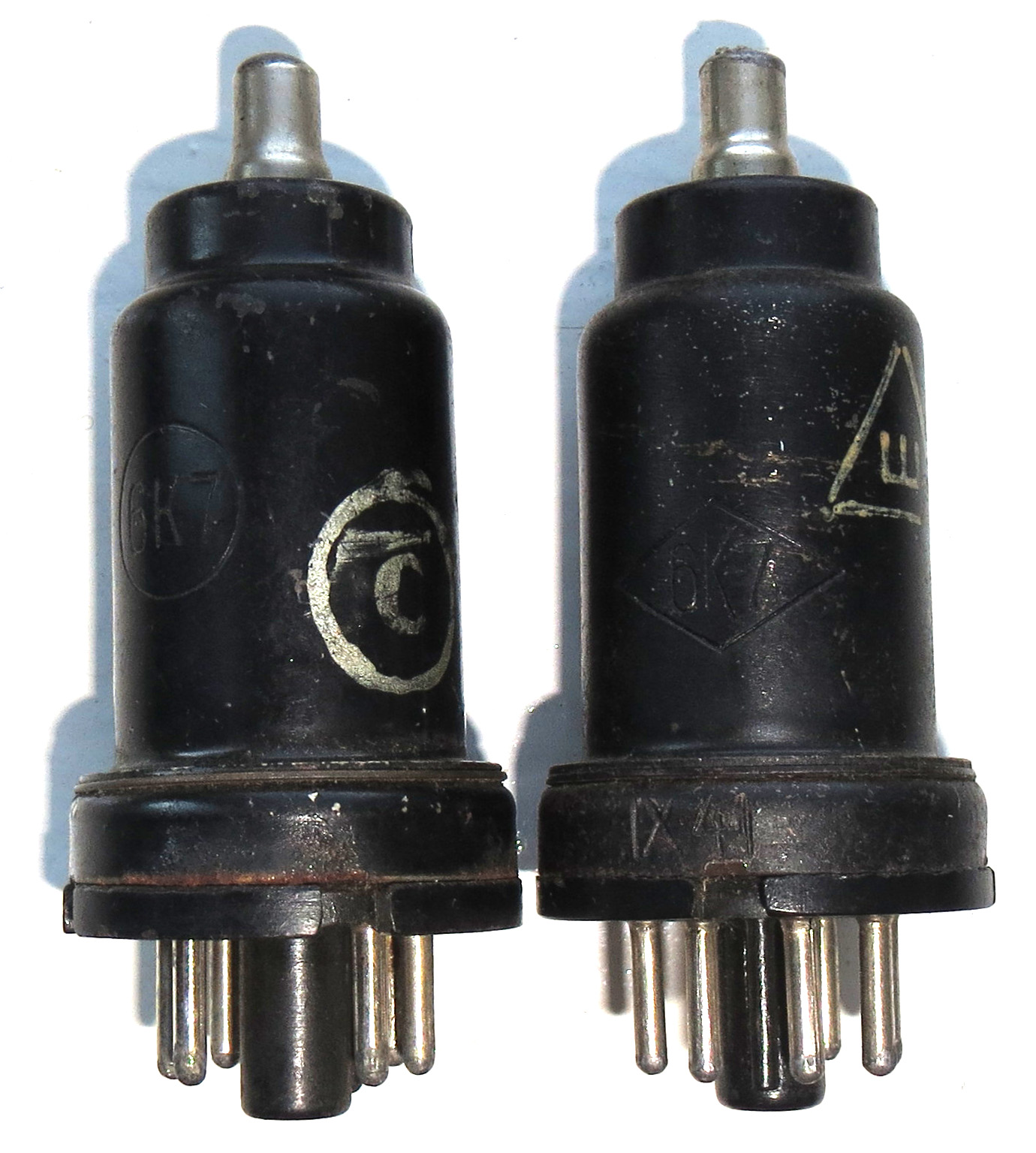

6К7_4 - та же 6К7 и с ней 6К7 ленинградская. На последней дата отсутствует, но по этому отсутствию - довоенная.

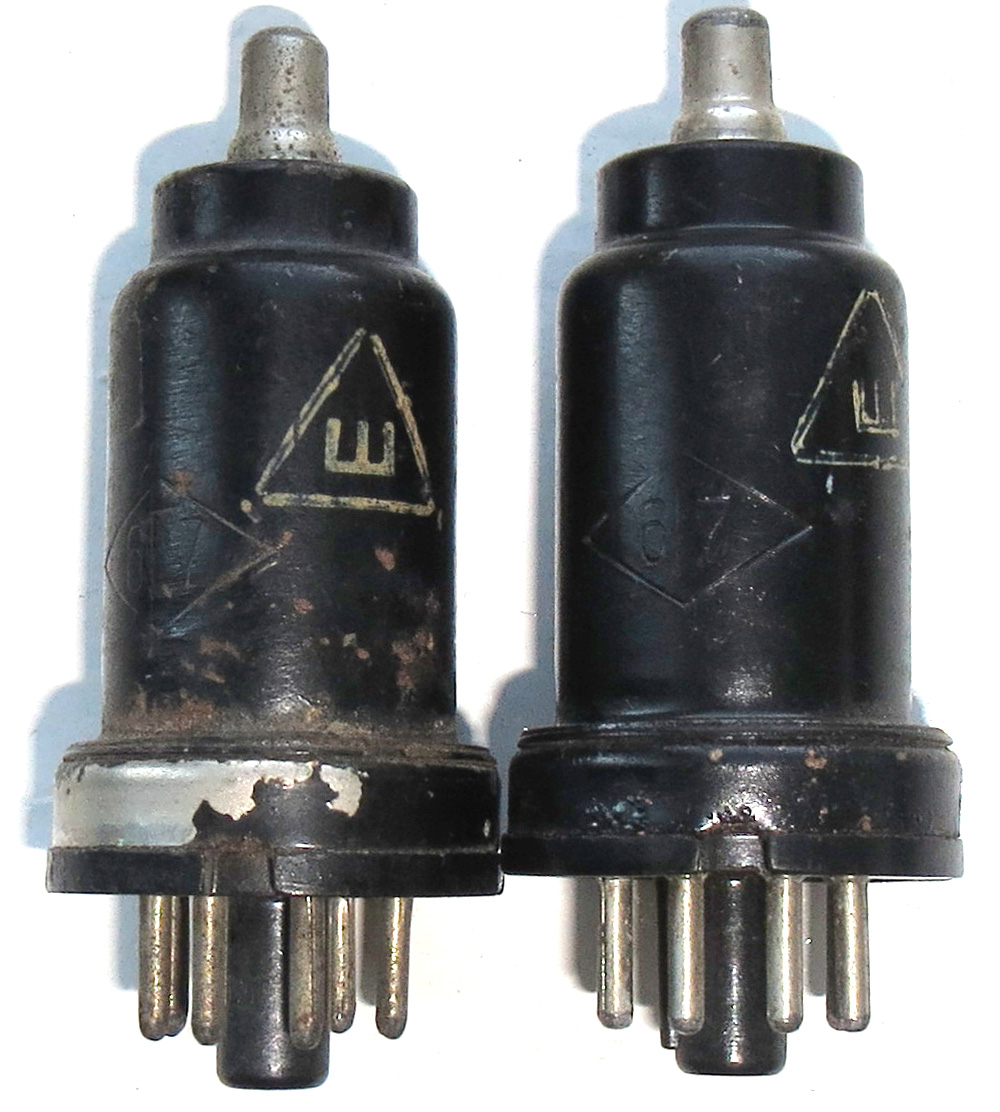

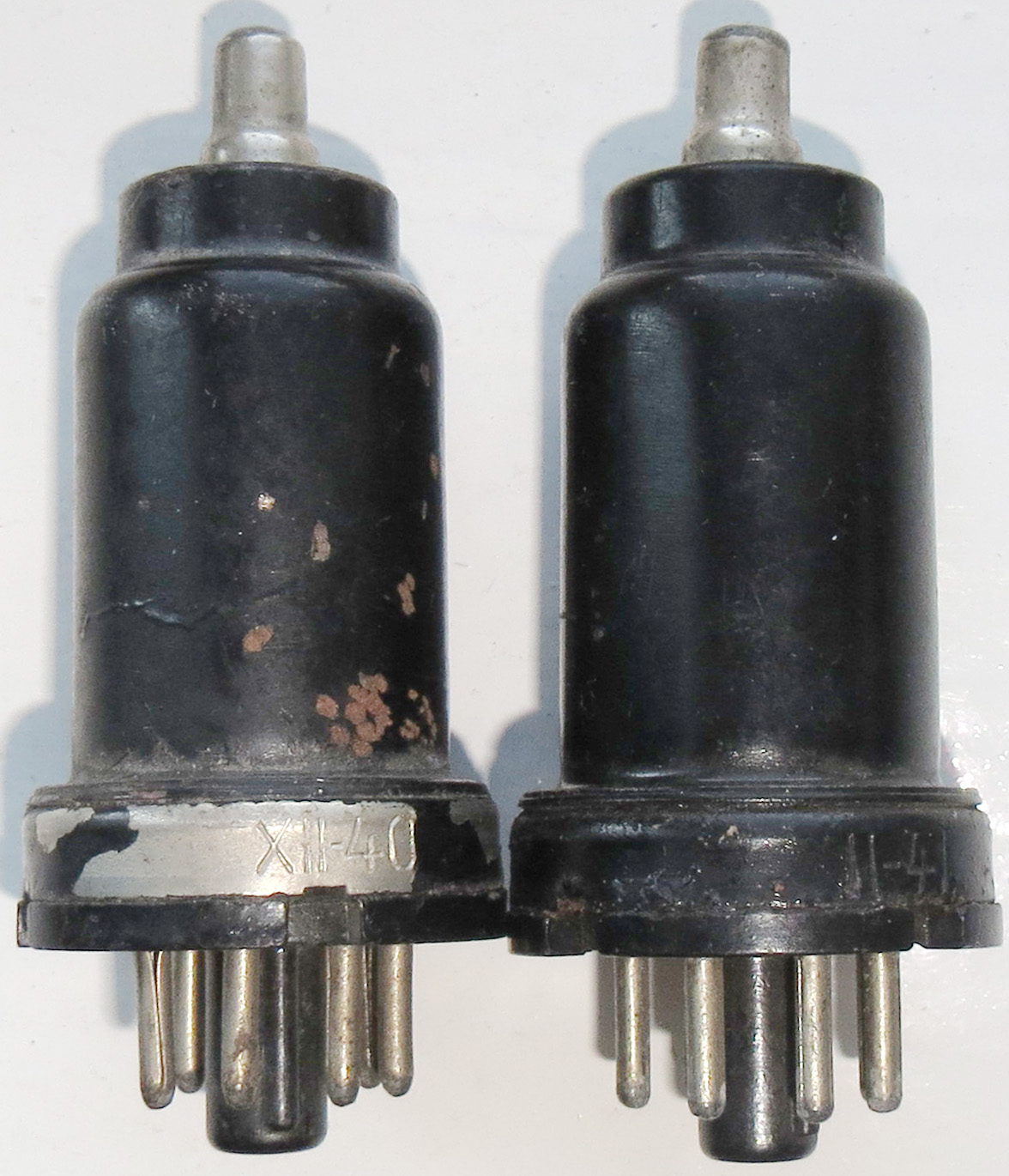

6Г7_1, 6Г7_2 - довоенные (фрязинскме) 6Г7. Интересно, что в источниках есть сведения о подготовке производста ламп в металлических баллонах на Радиолампе. Но сроки не приводятся. Здесь видно, что не позднее XII-40...

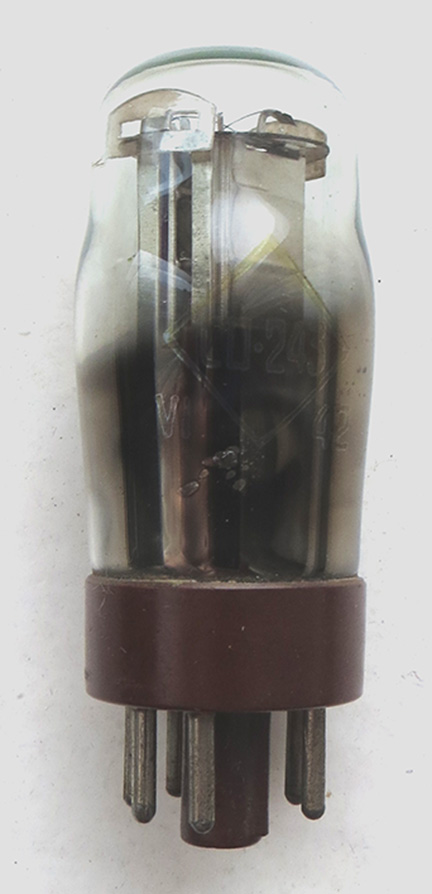

На всех приборах фрязинской Радиолампы товарный знак - ромб. Такой же, как впоследствии на всех приборах ташкентской Радиолампы и затем Фотона. Меж тем, общеизвестный товарный знак фрязинской Радиолампы - поставленный на угол квадрат. На лампах в стеклянных баллонах этот квадрат видим и на стеклянном баллоне лампы, выпущенной в Ташкенте (по дате выпуска и переехавшему в Ташкент штампу военной приёмки это не Фрязино): СО-243. Похоже, на одном предприятии и в одно и тоже время было два товарных знака.

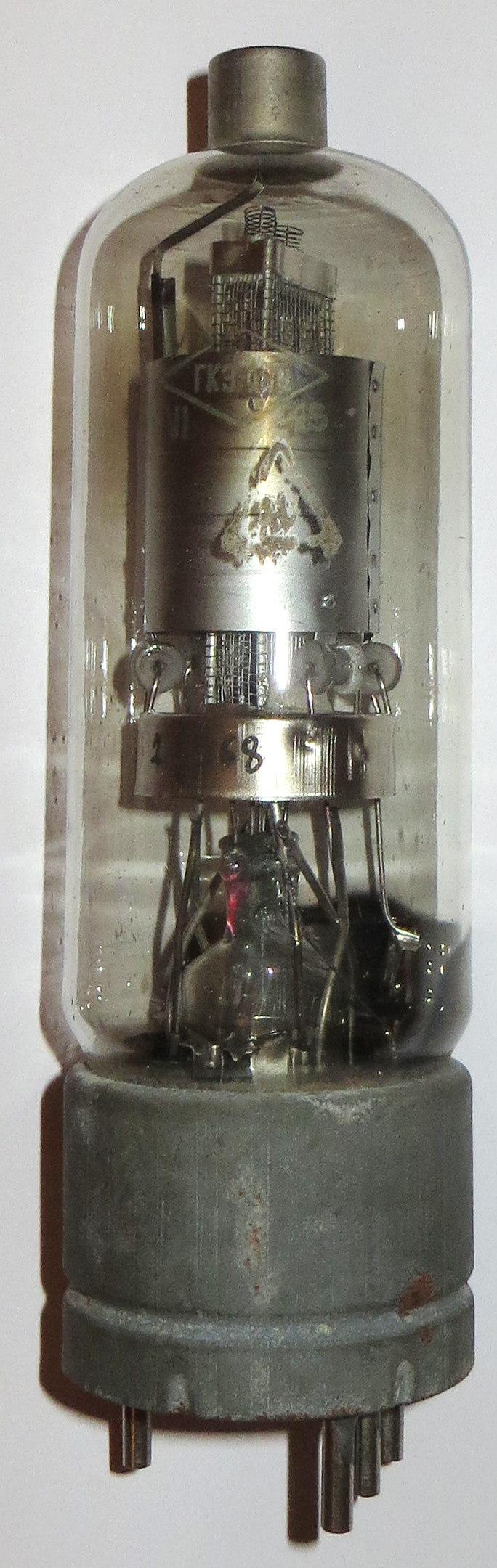

2К2М, ГКЭ-100 - В 1944 г. ромб видим уже и на стеклянных баллонах. И на всех приборах, выпущенных на Радиолампе, равно фрязинской или ташкентской, виден штамп военной приёмки Ш в треугольнике. Так что это более надёжный признак Радиолампы - где он есть, конечно, - чем товарный знак.



Кто о чем, я я все о трубьях да о кинескопьях, красивых, притягательных и волнующих. )
Начнем с простого.
Я тут ранее помещал уже запоминающие осциллографические трубки 13ЛН5 и 13ЛН10. Теперь позвольте представить вам их двухлучевых "сестер", которые отличаются наличием двух записывающих прожекторов.
13ЛН6


13ЛН11 (ее я тоже помещал уже- но в ужасающем состоянии и к тому же колотую. Теперь- новье).


Парочка потенциалоскопов,
ЛН14


и ЛН18


Проекционный кинескоп 6ЛК1Б


Индикаторная трубка 11ЛМ4В


Родные сестры, индикаторные трубки 13ЛМ6В и 13ЛМ6С. Различаются цветом свечения, у первой оно желто-зеленое, у второй - оранжевое


Плавно переходим к вкусностям и редкостям.
Рентгеновский видикон ЛИ-417 и единичный электронно-лучевой индикатор ИЛД3-Л


Осциллографическая СВЧ-трубка 13ЛО102М

Очень похоже, что отклонение по Y у нее бегущей волны, но точно сказать этого нельзя. Вводы этого канала отклонения сделаны коаксиальными, сам канал отклонения экранирован и почему-то смещен так, что на ось луча попадает самый краешек экрана (хорошо видно на врезке).

И, наконец, жемчужина, за которой я давно гонялся,
Осциллографическая СВЧ-трубка 10ЛО103А

Опять же, похоже, что отклонение по Y у нее бегущей волны, но точно сказать это нельзя. Вводы этого канала отклонения сделаны коаксиальными, сам канал отклонения экранирован. Экран трубки сделан из волоконно-оптической пластины (ВОП). На левой верхней врезке показано примыкание экрана к трубке.
Кстати, эта трубка, выпущенная на МЭЛЗ в ноябре 1990 года, имеет заводской номер 5. Опытной ее, конечно, не назовешь- но под понятие "установочной партии" такой номер вполне подходит.
