Интересные и необычные ЭВП

А что за розовый керамический диск в пакетике ? Отсвечивает немного.

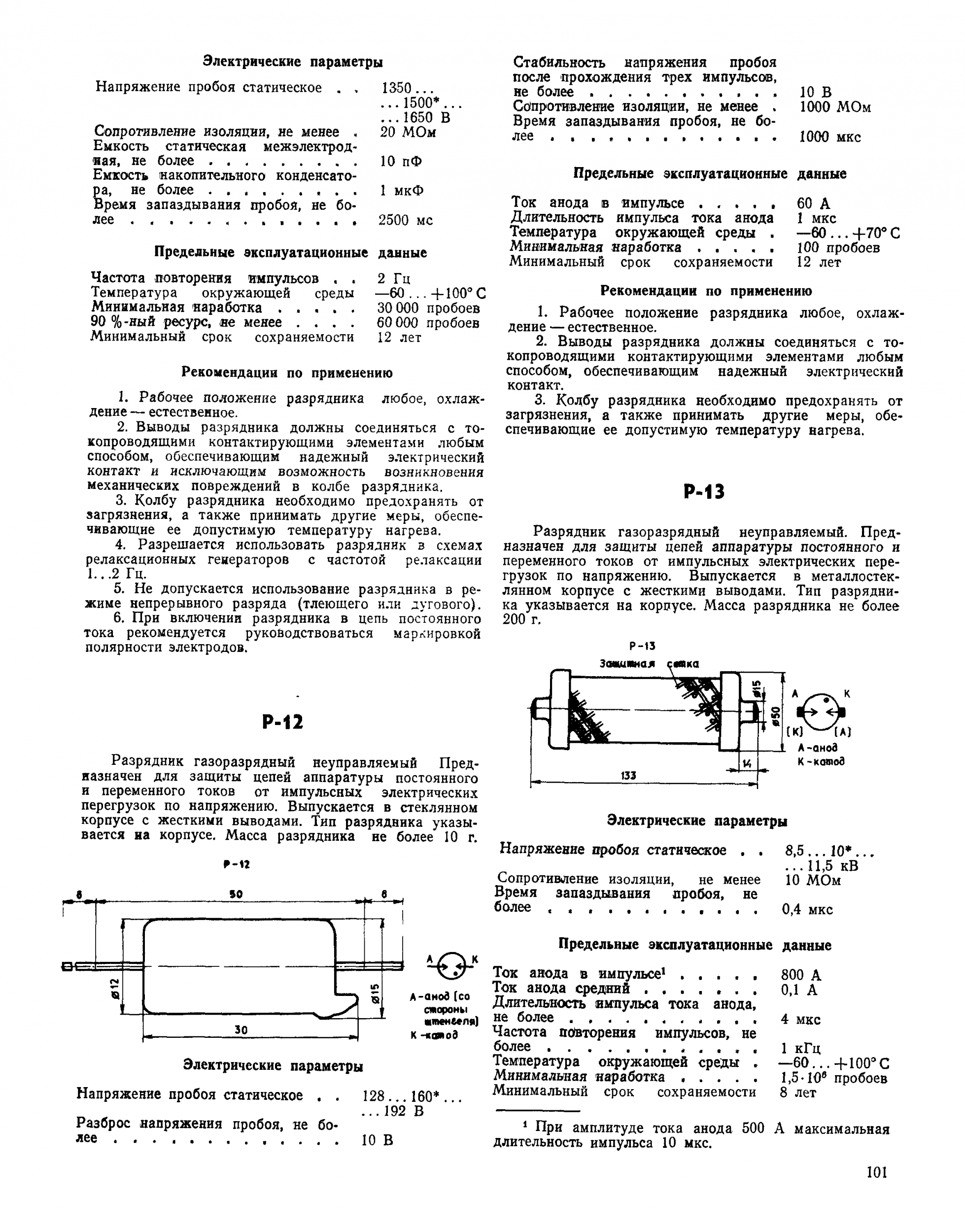

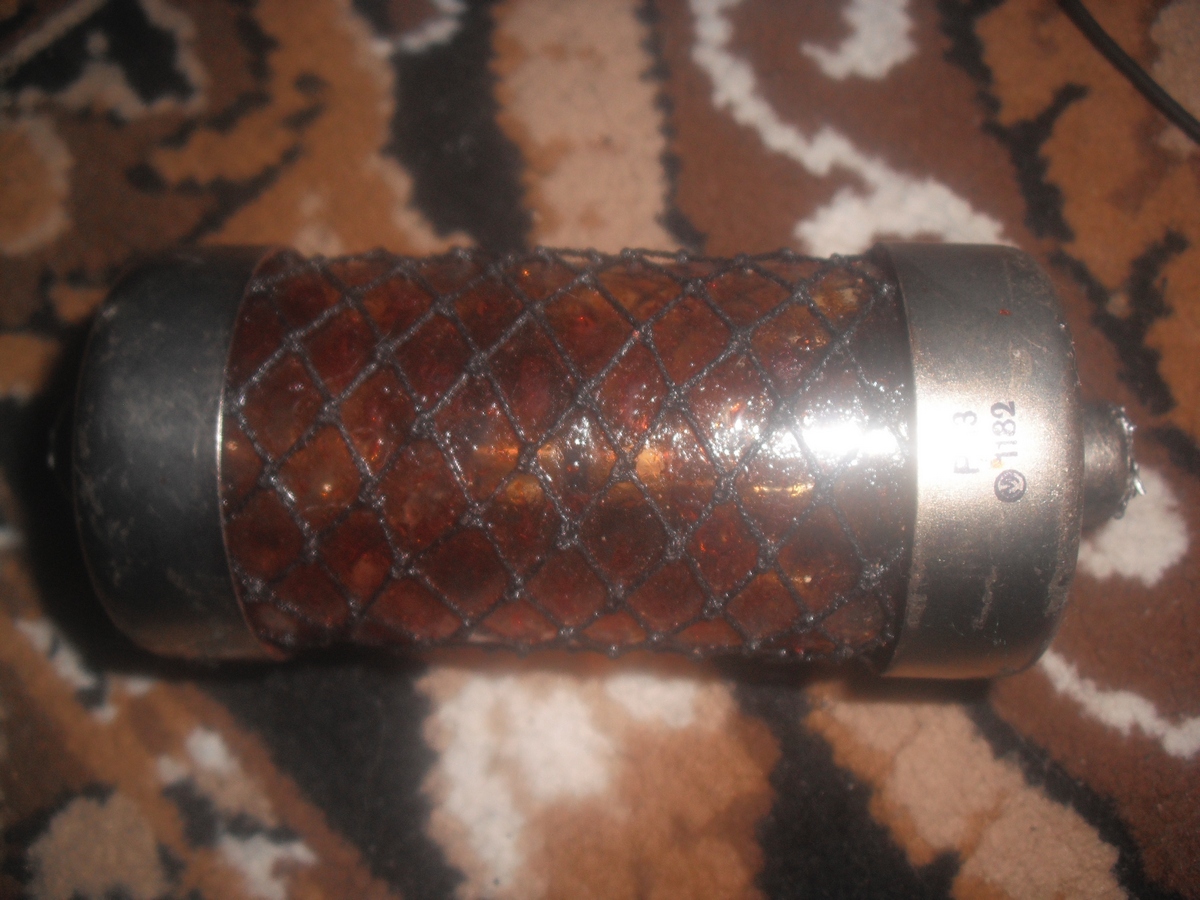

розовая керамика это разрядник ру-62

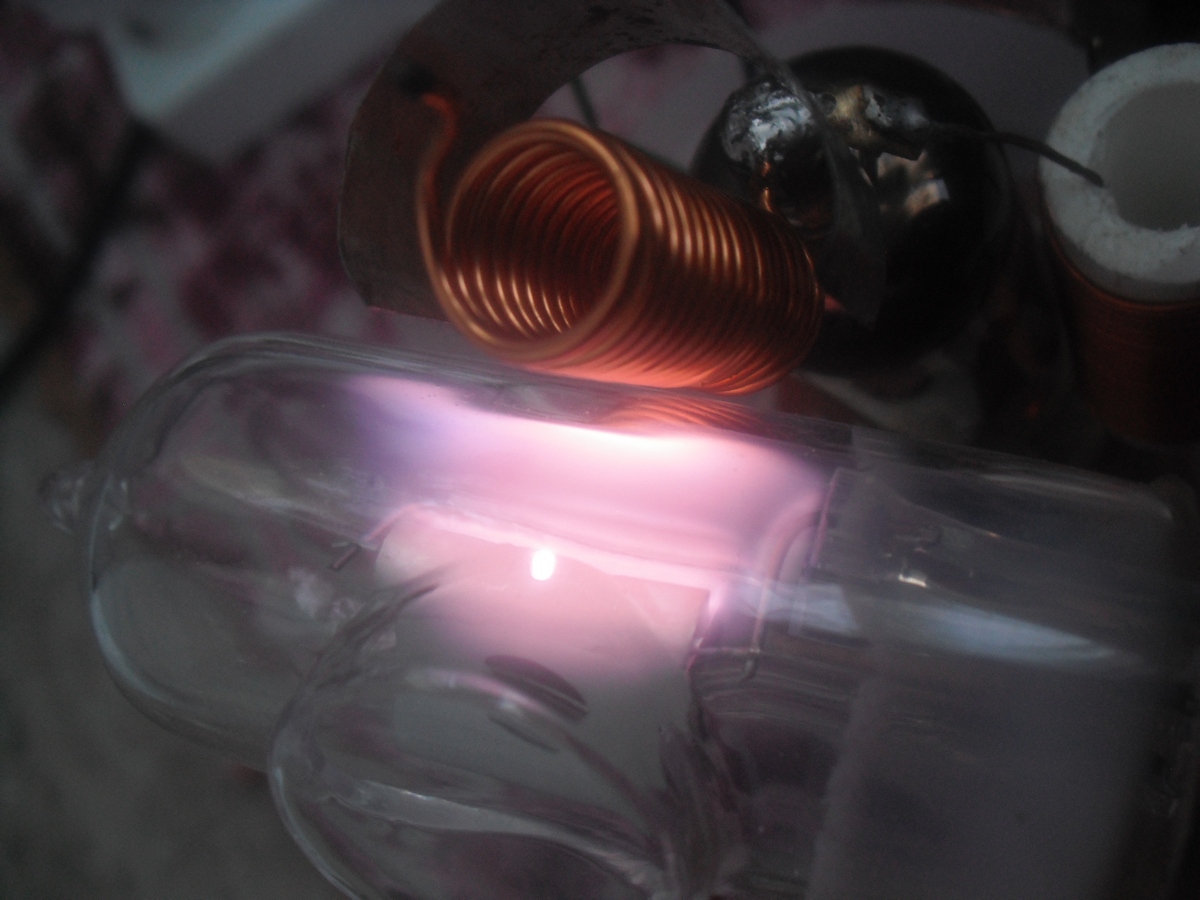

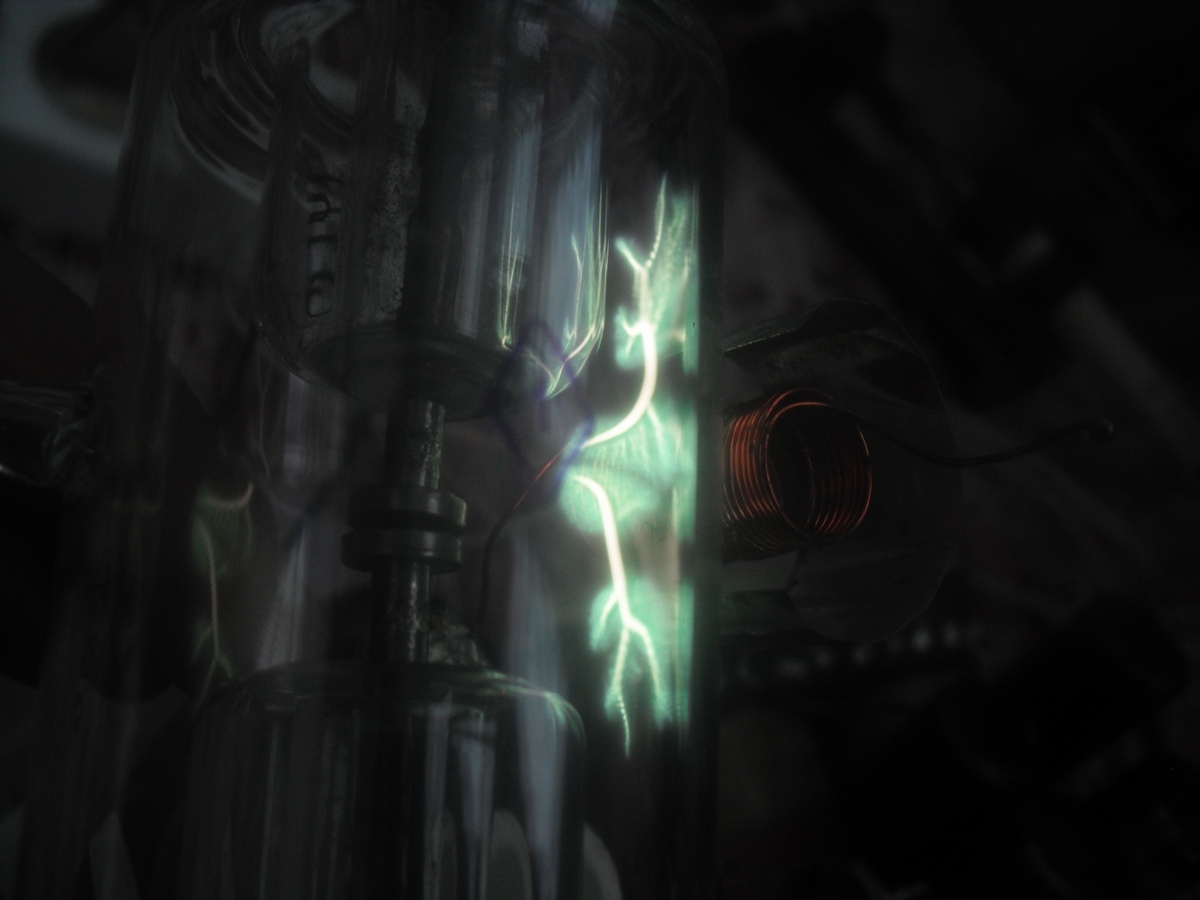

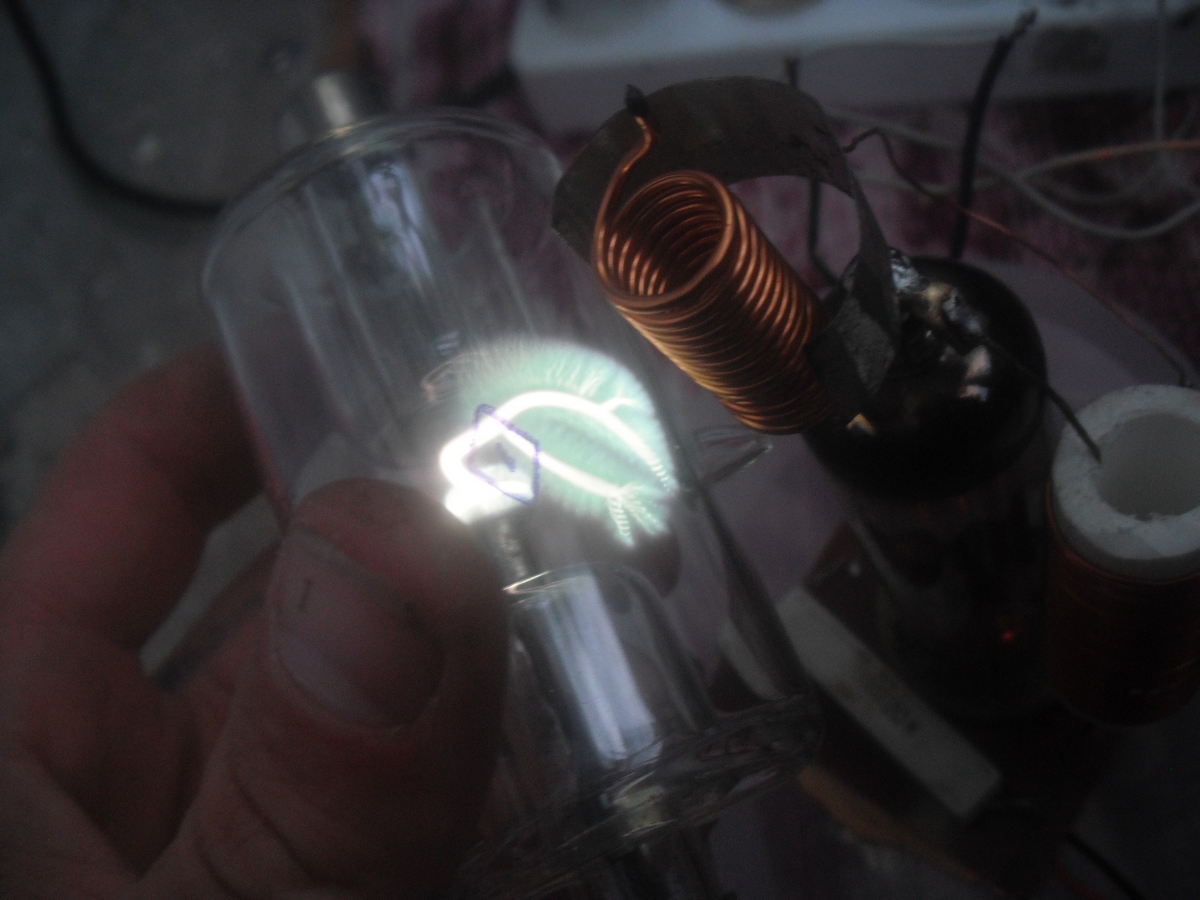

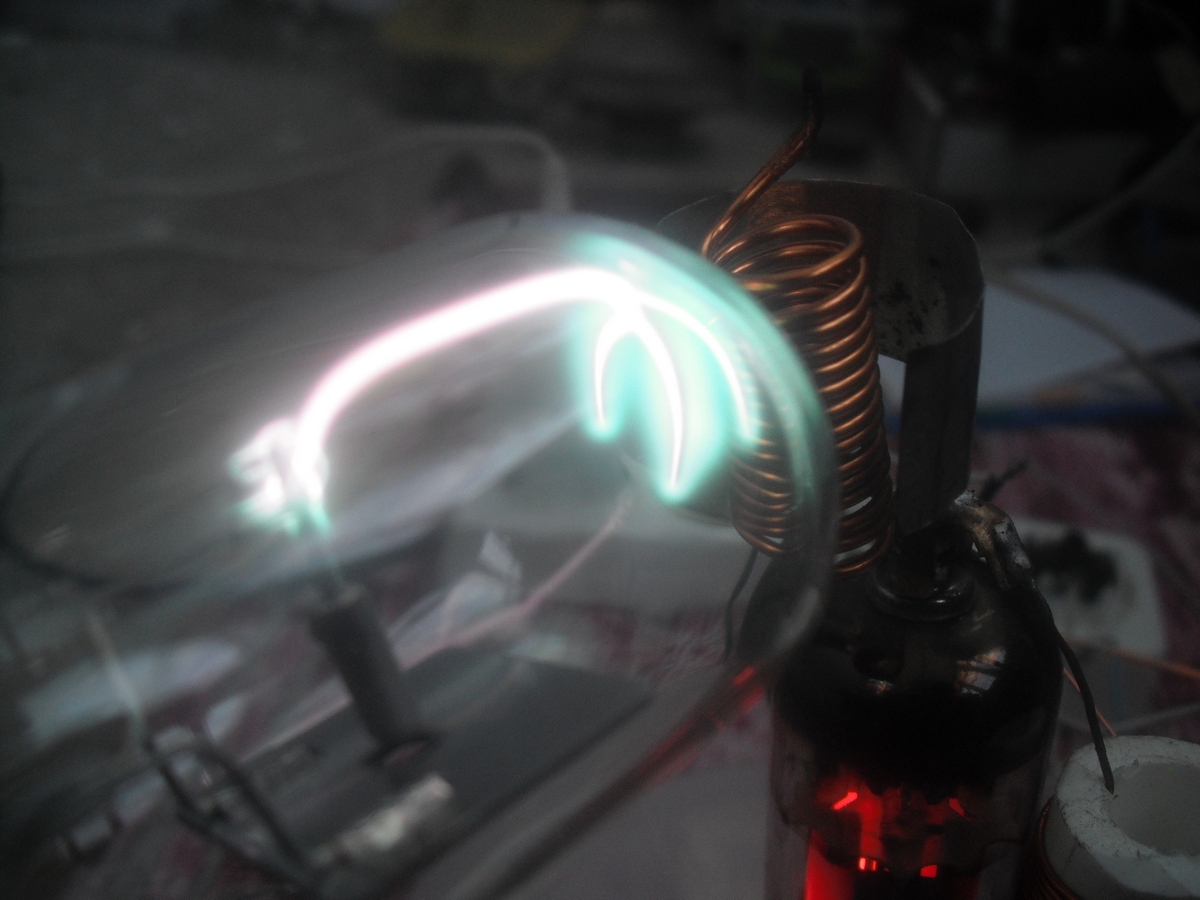

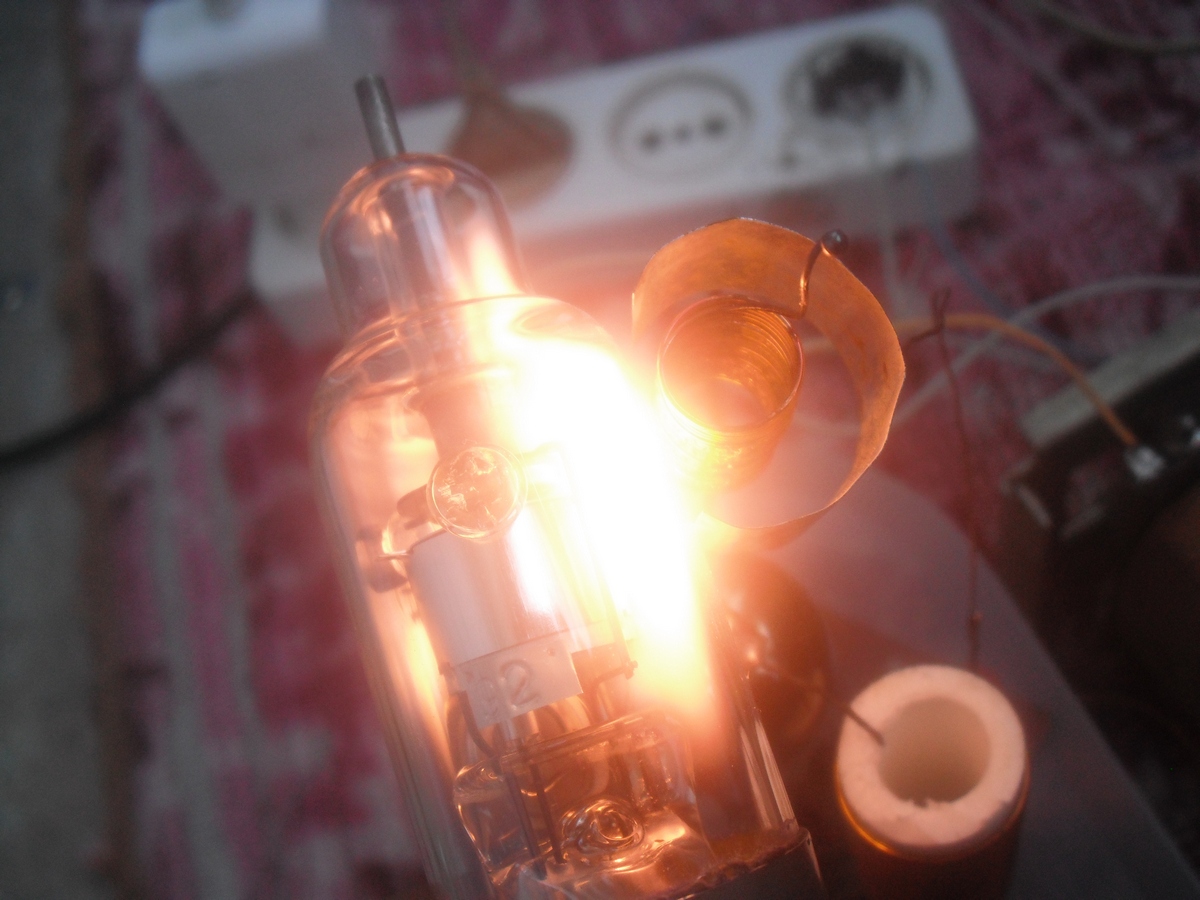

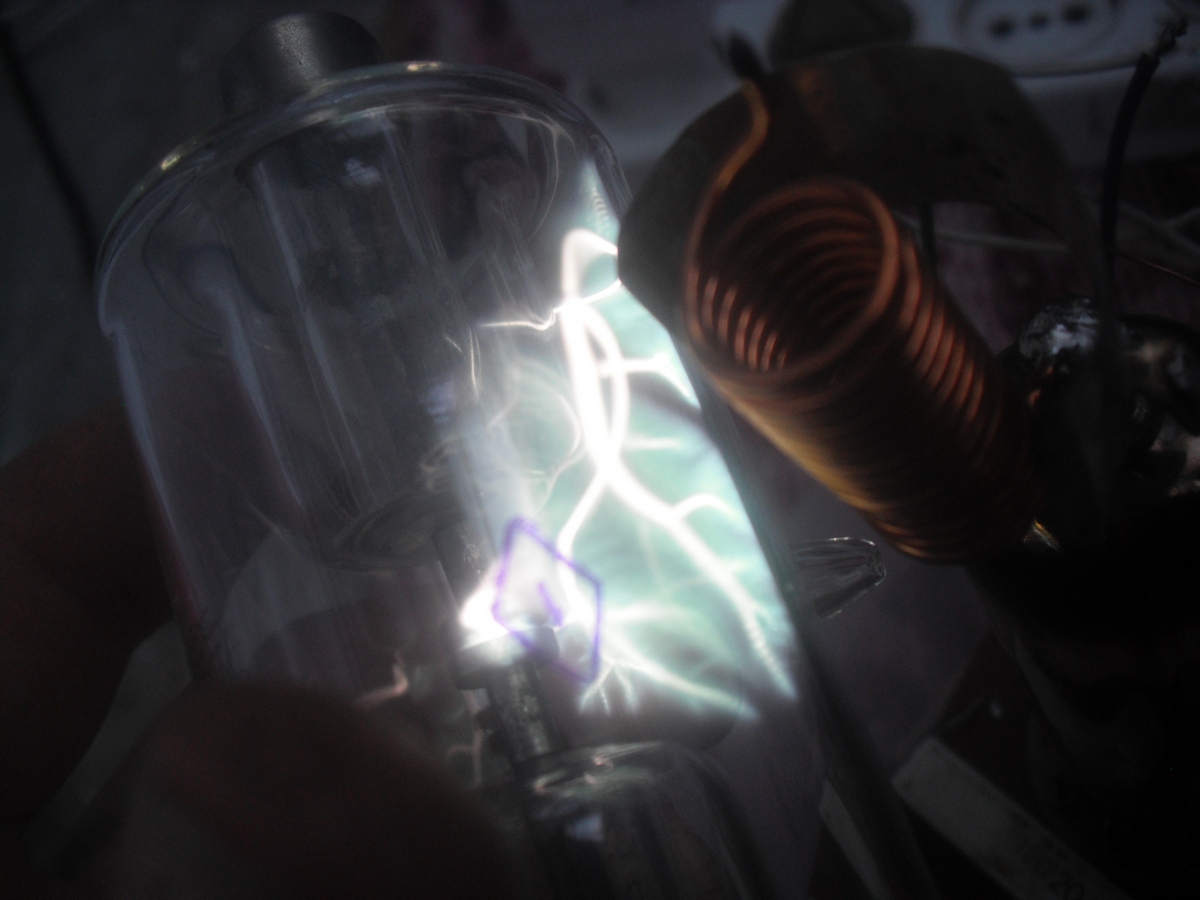

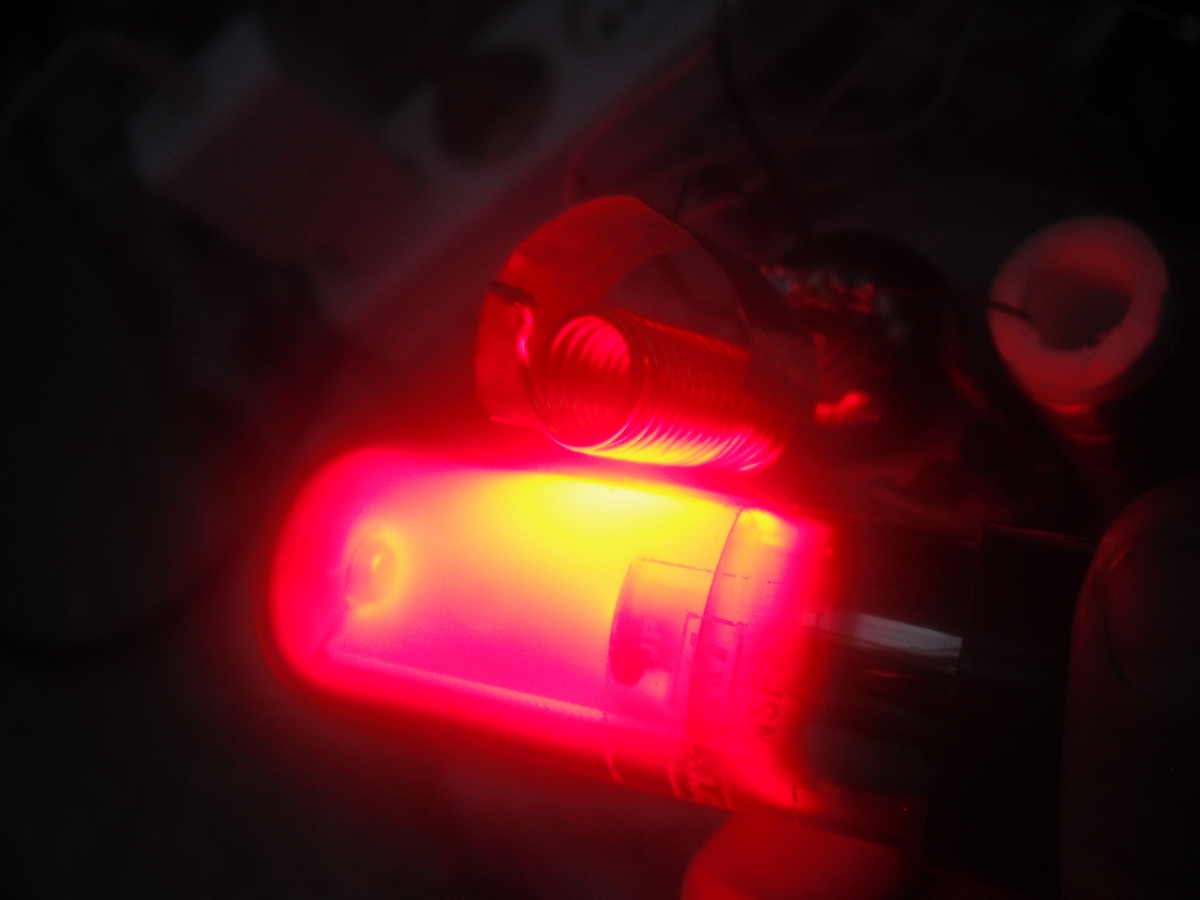

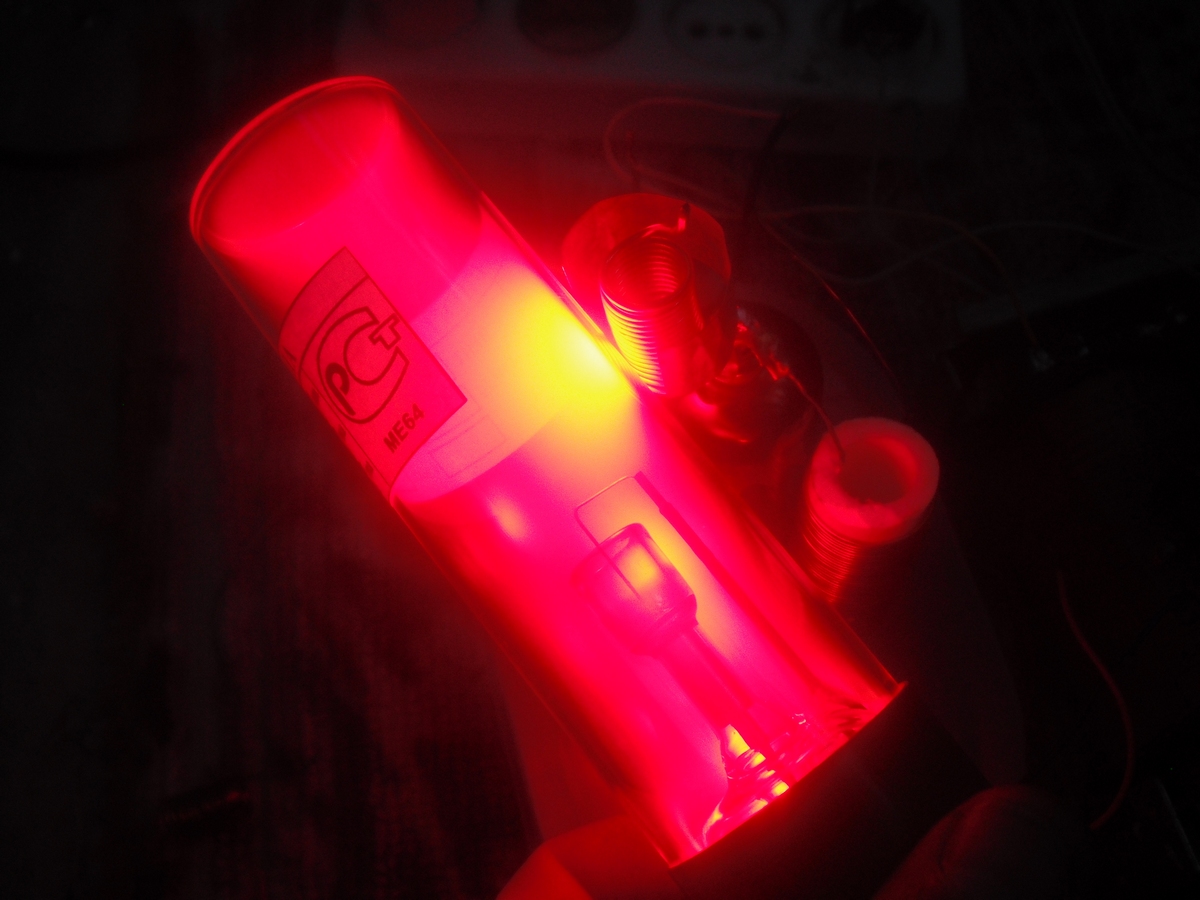

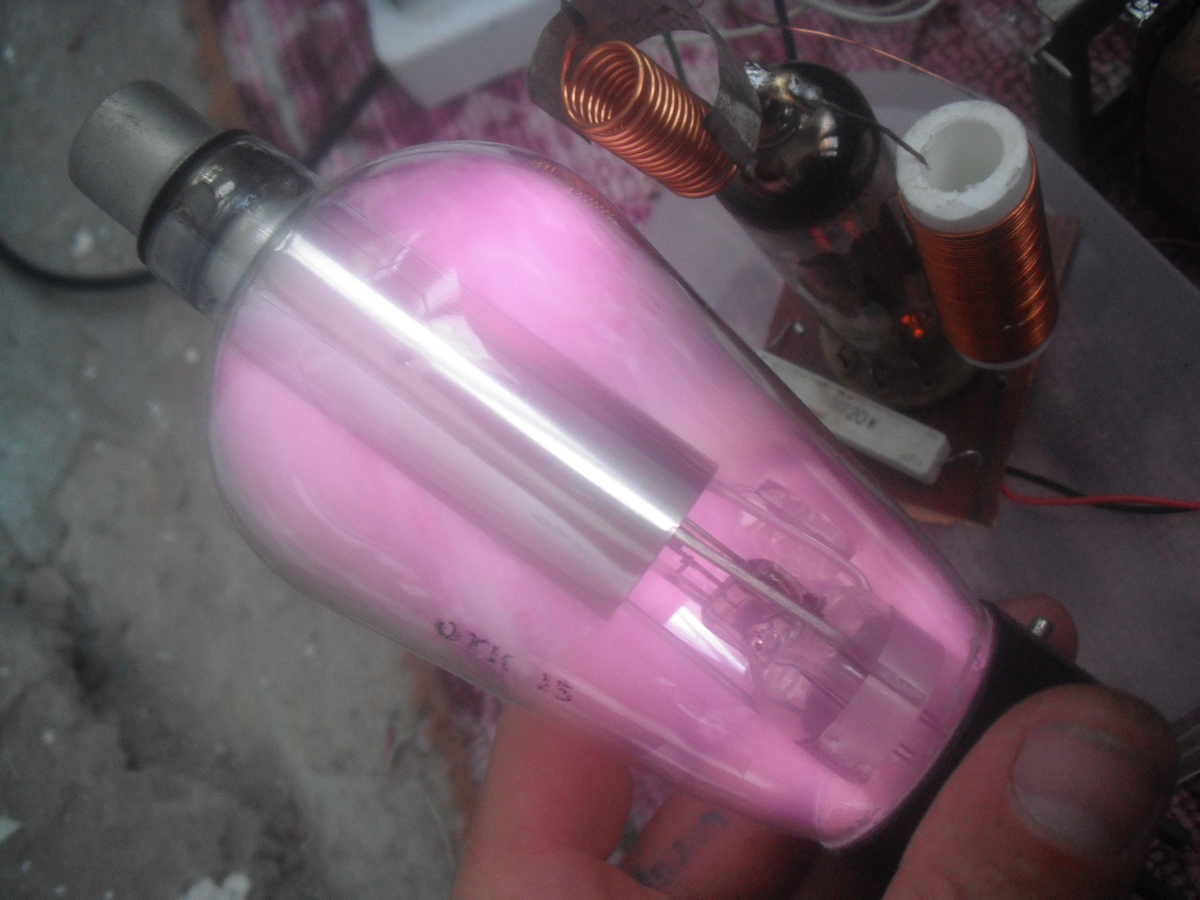

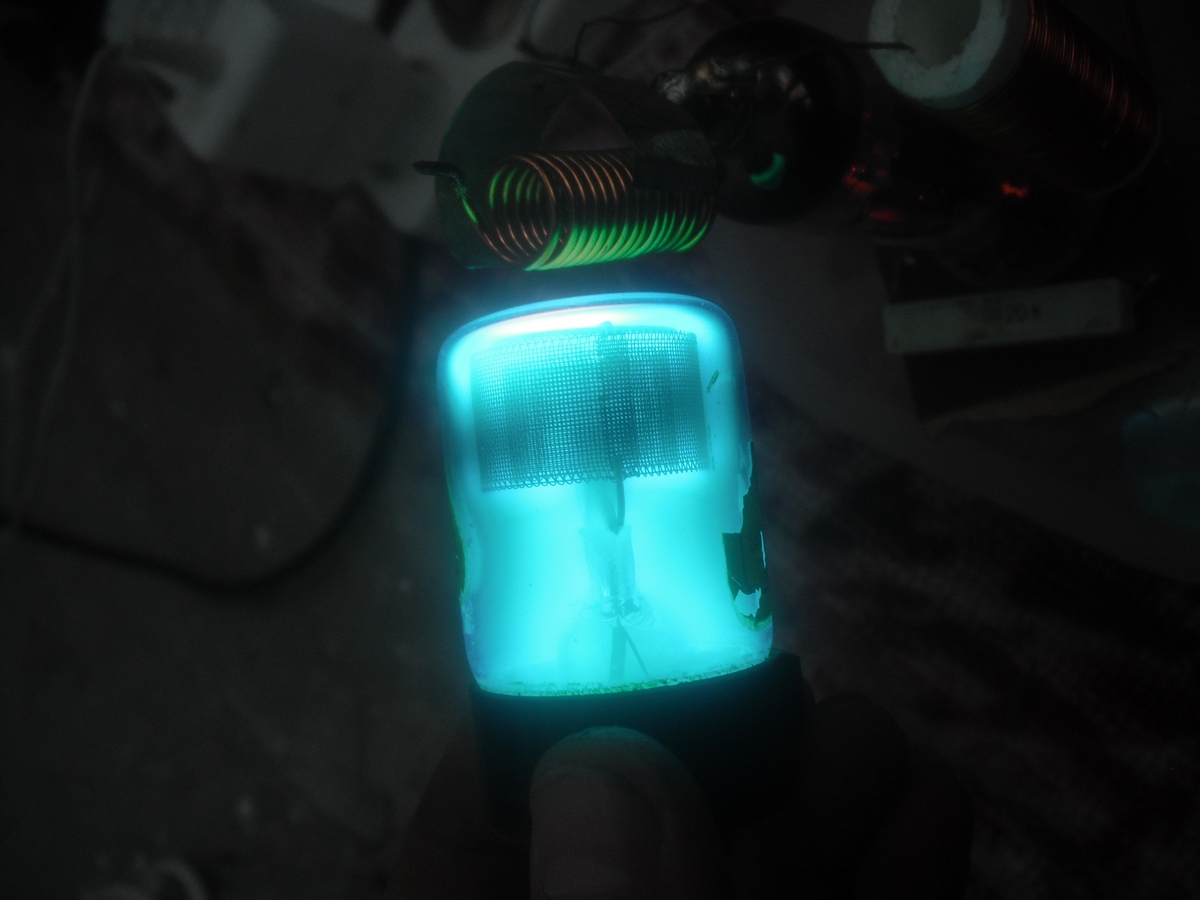

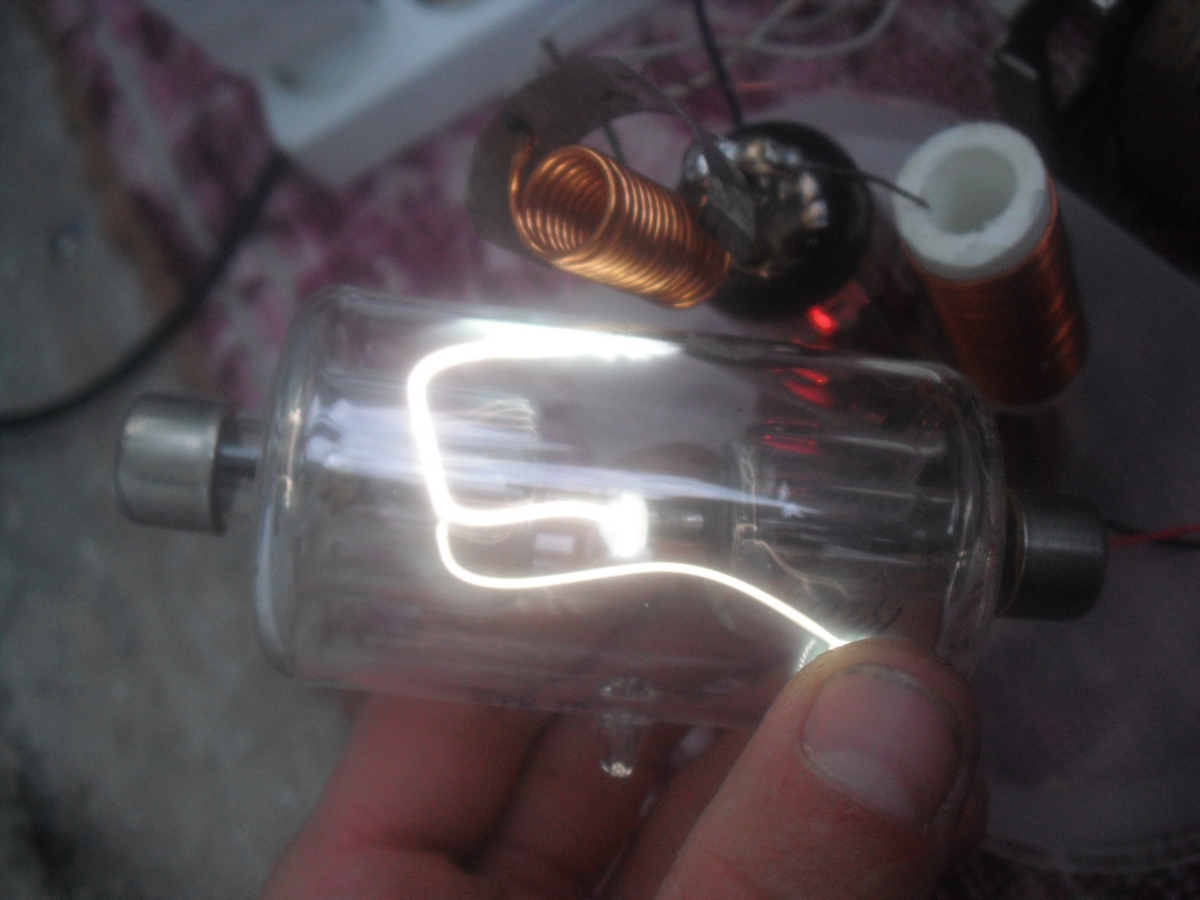

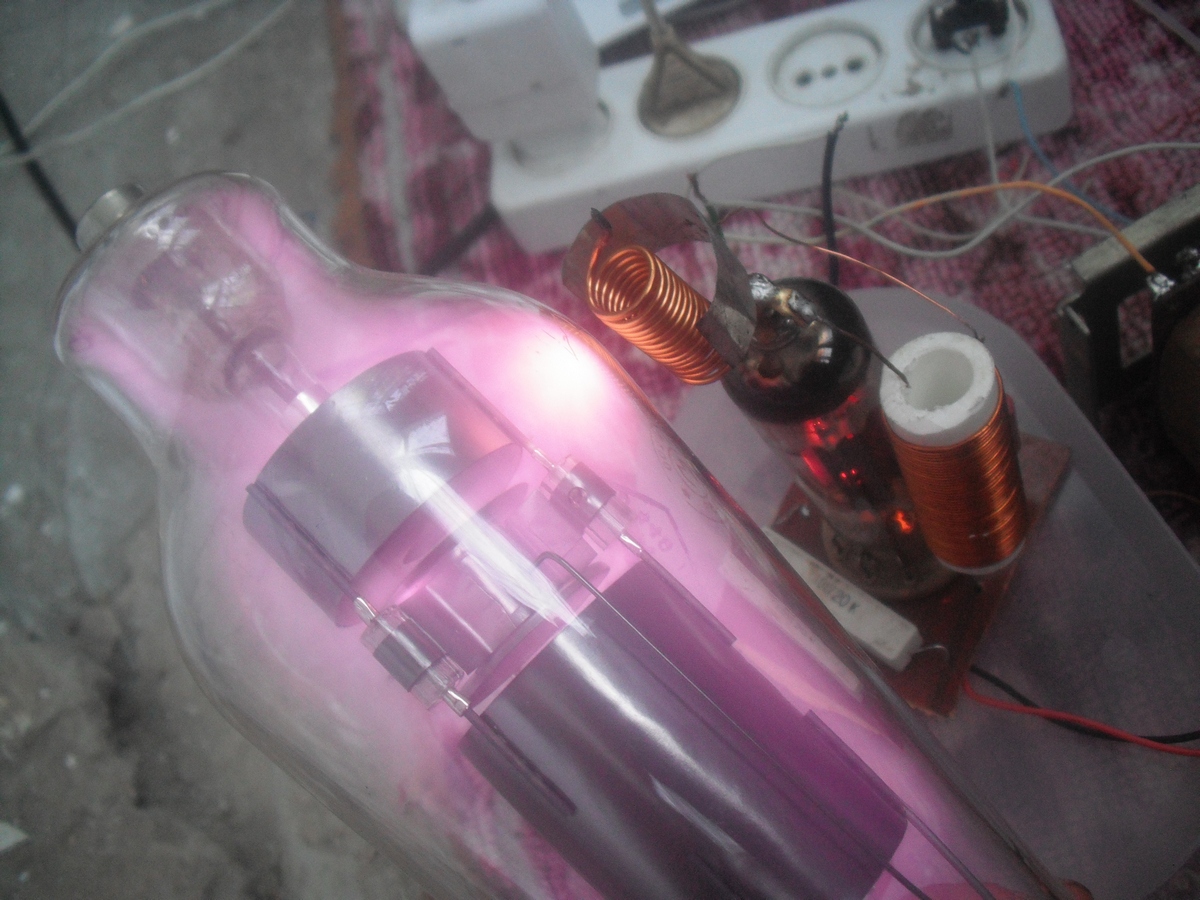

Suslox,держи фото



лехко



фотосессия очень и очень красиво



Я только люминесцентные компактные лампы от портативки на 430 зажигал раскрученной до 8Вт при том они светили не хило. А на какой частоте генератор то работает? Бедный кварц побелел сразу видно не на свое частоте засветился.
А вообще конечно разряд в газе конечно красиво!
А вообще по поводу микры на панельке очень интересно что это она одна на неё затесалась как будто захотела выделиться.

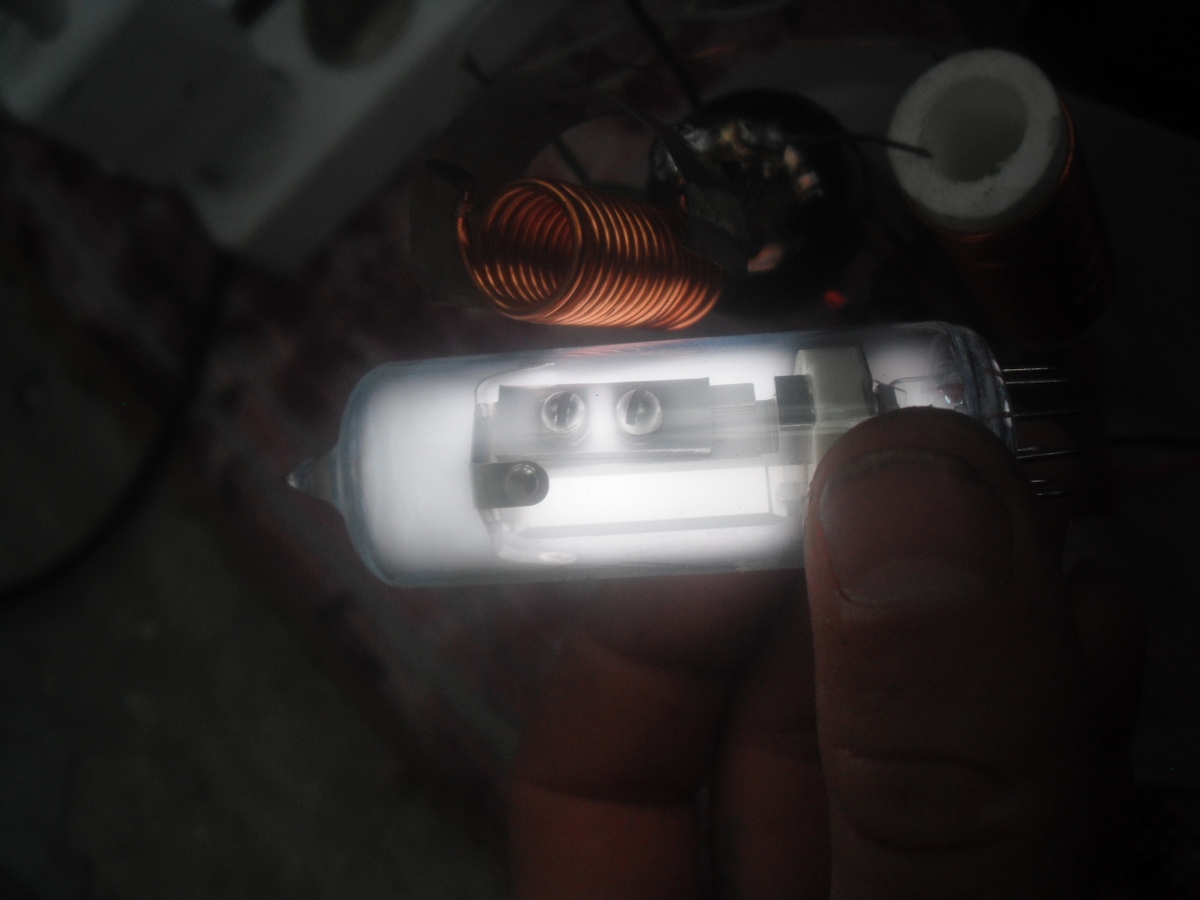

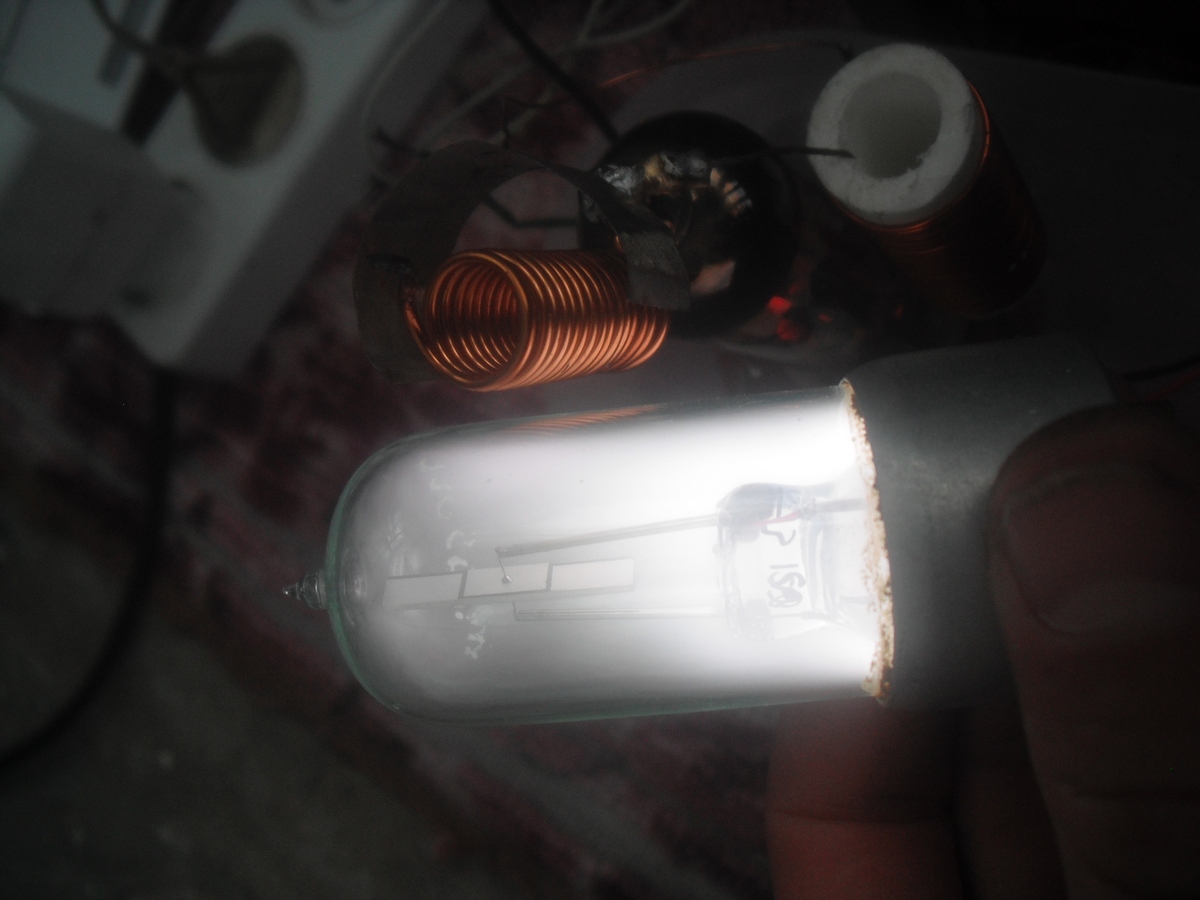

генерато работает на частоте выше 30мГц,кварц не бедный,у него наполнение газовое интересное!светит молочно белым,предположительно азот!но точно не извесно...может кто более опытен подскажет?



Но да видно. Да вот кончено такой белый цвет интересно конечно.



Это указывает, что аппарат (мелко)серийный. Основная часть универсальна для всего семейства. А окончательно назначение определяется устанавливаемой в панельку микросхемой (ППЗУ скорее всего), имеющей несколько вариантов прошивки.
В случае массового выпуска используются ПЗУ. Тогда именно это решение наиболее оправдано экономически.



В том и преимущество программируемой логики, что при неизменной "внешней" разводке (а это отсутствие необходимости изготовления нескольких вариантов печатной платы) посредством изменения "внутренней разводки" (а это всего-навсего пережигание разных перемычек ППЗУ) можно получить, например, 00000 или 00-00 usw.



Да потому что на одной отлаживали (не впаивать же каждый раз), а как получилось - остальные прожгли также и впаяли. А сокет не выпаивать же, вот и воткнули. (По-моему так, а не иначе)



Да всё тогда было по другому, не то что сейчас.



Доброго дня коллегам по увлечению! Решил похвастаться своей наличной добычей. Для начала электронно-лучевые трубочки, хорошие и разные.
Осциллографические 3ЛО1И и 6ЛО1И
Индикаторная 6ЛМ1С, видикон ЛИ421-1 и кинескоп 6ЛК1Б. У последнего, увы, девушкой отбит штенгель.
Потенциалоскоп ЛН-20
Потенциалоскоп ЛН-5
Моноскоп ЛИ-22-1

Импульсно-формирующая ИФ-17

Осциллографическая, бегущей волны 13ЛО105М

Осциллографические 13ЛО54В и 13ЛО3И

Осциллографическая 13ЛО16А, которая настолько потрясла меня своей красотой, что я отдельно сфотографировал прожекторную часть (язык не поворачивается назвать ЭТО - горловиной) покрупнее


Осциллографическая, запоминающая 13ЛН8

Индикаторная 13ЛМ31В

Кинескопы 11ЛК1В и 16ЛК1Б

Осциллографическая 9ЛО2И

Осциллографические 8ЛО7И, 8ЛО29И и 8ЛО39В

Осциллографические 8ЛО4И и 11ЛО7И, а также суперортикон ЛИ17



Если думаете так, думайте так...

Интересно. Многое знакомо. Многое и нет.
Только... Разве в ЛИ421-1 есть сеция переноса?



Entlandug, благодарю за замечание- поправил. Видикон это, согласно паспорту. "Передающая ЭЛТ с фотосопротивлением, магнитной фокусировкой и отклонением."



13ЛО16А зачётнейший трубус, ага...



Доброго дня! Надеюсь, Вы как представитель администрации, не возражаете против такого способа размещения фот и их размера. К сожалению, на сам форум фоты грузиться отказались.
Отвечаю на вопрос. Диаметр 133мм (без учета колпачков), полная длина 465мм.

Ну а теперь продолжение банкета.
Запоминающая осциллографическая 13ЛН2

Запоминающие осциллографические 13ЛН2 и 13ЛН8 рядом

Осциллографическая 11ЛО2И

Осциллографическая СВЧ 11ЛО101И

Осциллографическая 8ЛО3И
