  1. 1Ж24Б

    1Ж24Б Пользователь

    Даже и не знаю, что мне симпатичнее - микросхемы или ВЛИ :)

    Суслокс, выдерни одну для фотосессии !

    1Ж24Б, 29 апр 2014
    #4461
  2. bzdynk

    bzdynk Пользователь

    На сокете - ППЗУ(пережиговая) - я так думаю

    bzdynk, 29 апр 2014
    #4462
  3. suslox

    suslox Пушистикс Staff Member

    понимаю)) у меня такая же дилемма)))

    хорошо, на праздниках сделаю.

    я думаю, что все микросхемы идентичны и представляют собой счетчики или дешифраторы с выходом на сегменты вли. это логично, учитывая что вли 6шт, микрух тоже 6шт и сами вли не предназначены для динамической индикации.

    suslox, 30 апр 2014
    #4463
  4. klapaucy

    klapaucy Пользователь

    а может просто ключи... корпуса какие-то как из 60-х годов, сомнительно мне, что в те годы умели соединять на одном кристалле логику и высоковольтные коммутаторы

    klapaucy, 30 апр 2014
    #4464
  5. 1Ж24Б

    1Ж24Б Пользователь

    На каждый разряд по "многоножке" и по одному круглому... регистр ? Тогда в такие корпуса могли что угодно помещать. А главное, там может вполне быть р-МОП логика))) На манер советской серии К161.

    1Ж24Б, 30 апр 2014
    #4465
  6. suslox

    suslox Пушистикс Staff Member

    да, такое вполне вероятно)

    suslox, 1 май 2014
    #4466
  7. Анархист

    Анархист Пользователь

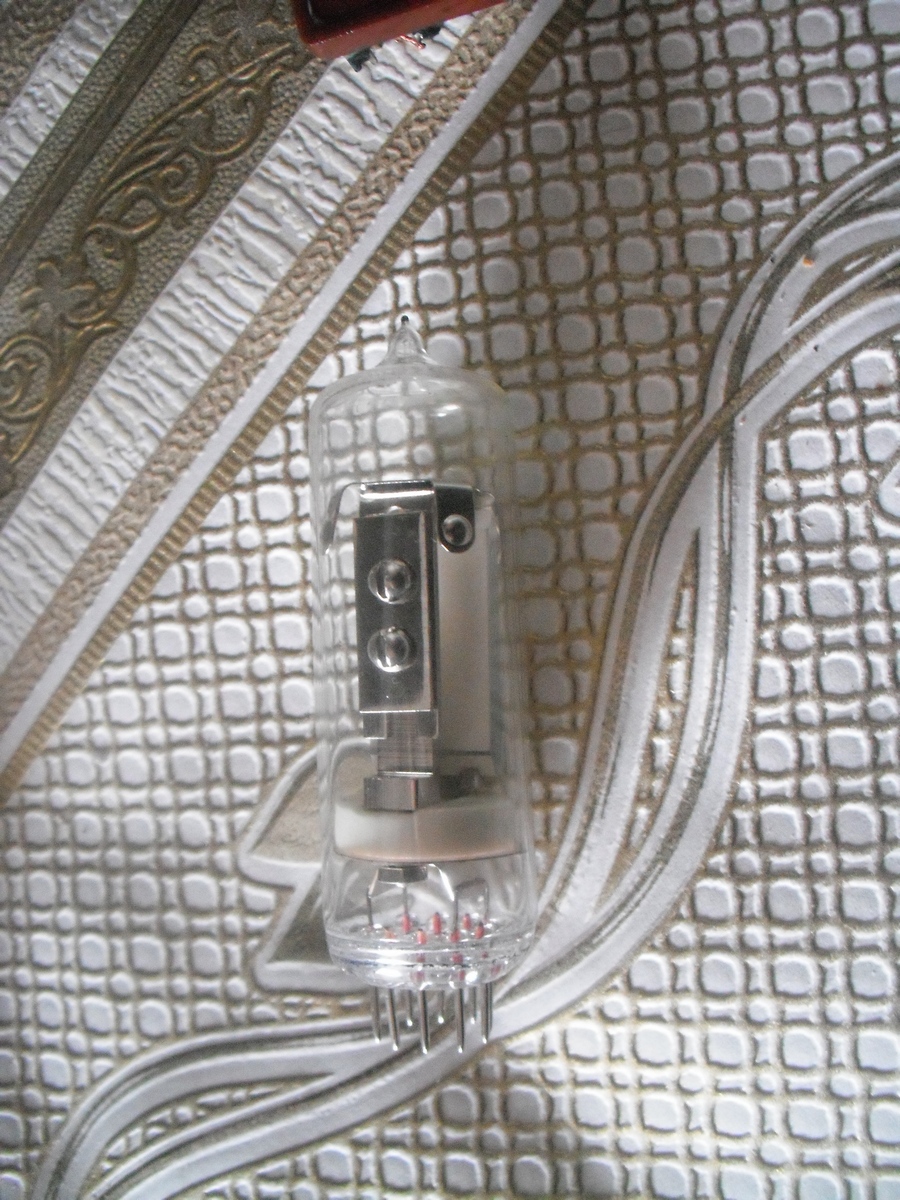

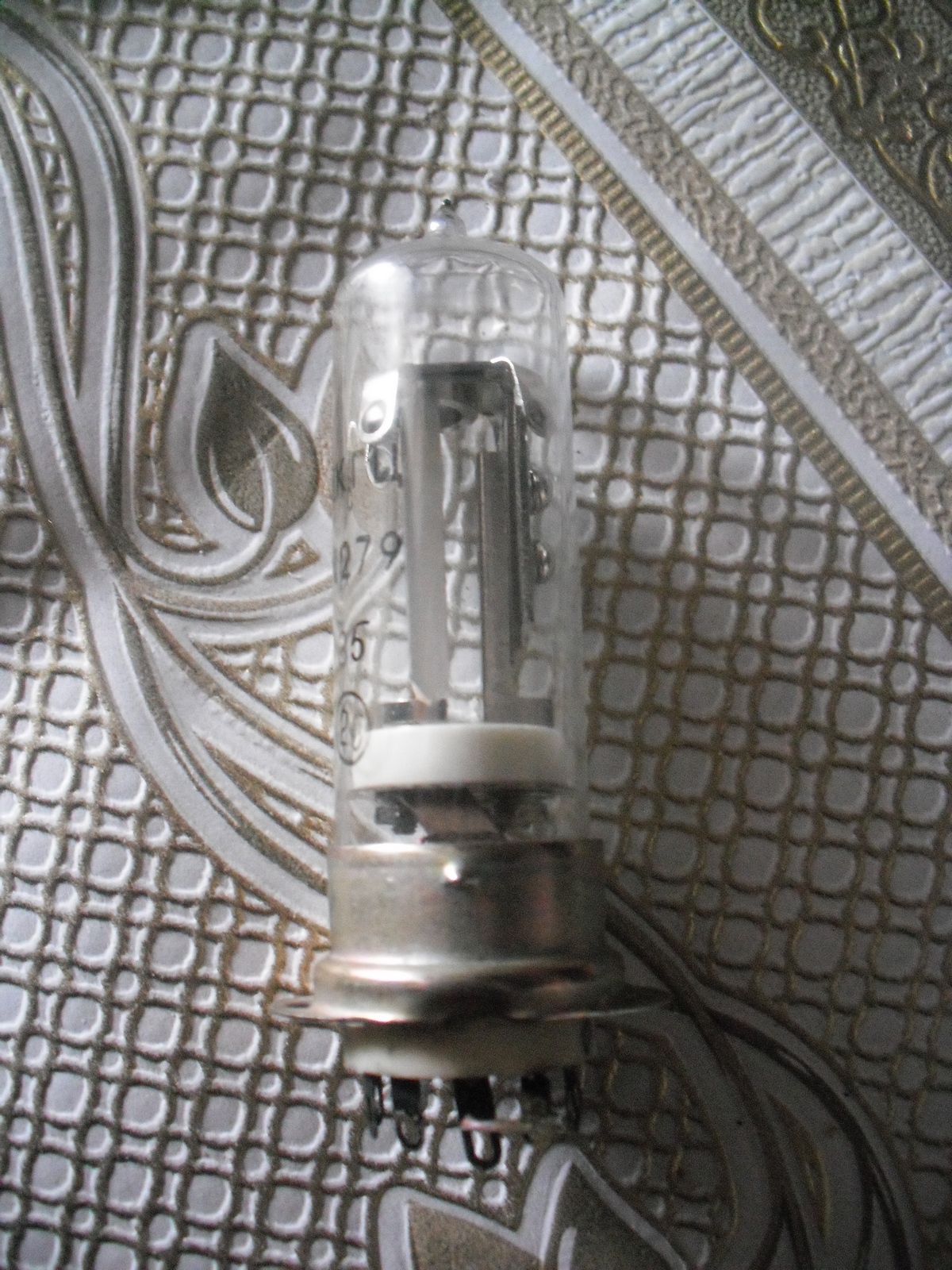

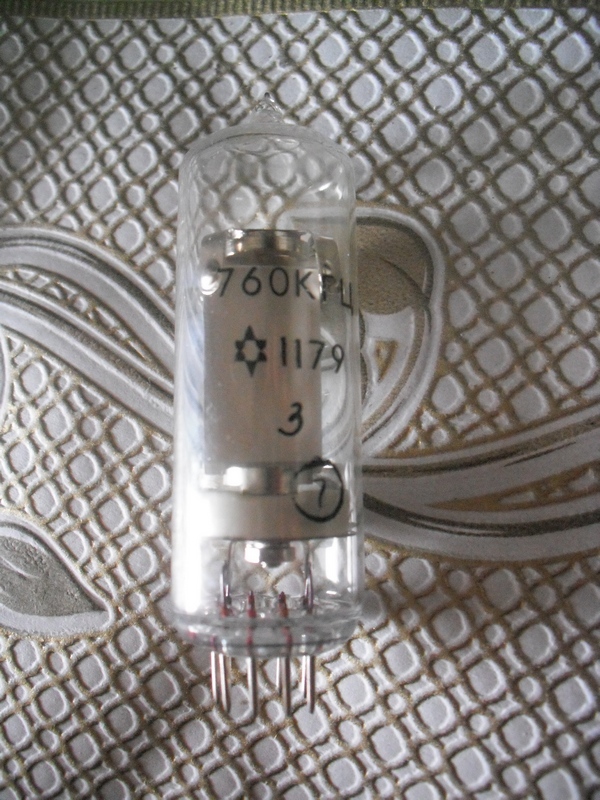

    вот такие кварцы попались;) с элементами позолоты;) маркировки нет.... DSCF3558.JPG DSCF3559.JPG DSCF3558.JPG DSCF3559.JPG DSCF3562.JPG

    Анархист, 9 май 2014
    #4467
  8. suslox

    suslox Пушистикс Staff Member

    классная штука! мой знакомый включал даже. если найду фотки - выложу сюда.

    зы: а суффикс кстати у вас не П, а Л - т.е зеленый цвет свечения.

    suslox, 11 май 2014
    #4468
  9. suslox

    suslox Пушистикс Staff Member

    выше просили устроить фотосессию для золотой американской микросхемы без маркировки. воть)

    [​IMG]

    suslox, 13 май 2014
    #4469
  10. 1Ж24Б

    1Ж24Б Пользователь

    Внутрифирменное что-то или экспериментальное ? Ясно, что все микросхемы одинаковые и перепутать нельзя, но чтобы только номер ?

    1Ж24Б, 13 май 2014
    #4470
  11. Entladung

    Entladung Активный пользователь

    По смыслу это ППЗУ, пережигаемые. А может и вовсе ПЗУ. И скорее всего дешифраторы.
    Зачем третья слева микросхема установлена в панель, обеспечивающую легкую замену?

    Entladung, 14 май 2014
    #4471
  12. suslox

    suslox Пушистикс Staff Member

    сами ВЛИ на плате производства General Electric. полупроводниками GE тоже занимались. вполне вероятно, что микрухи их же, а не маркированы потому что шли комплектом к индикаторам и разработаны не для массового использования, а для конкретных изделий.

    suslox, 14 май 2014
    #4472
  13. 1Ж24Б

    1Ж24Б Пользователь

    Тогда откуда плата ? Там была корзина...

    1Ж24Б, 14 май 2014
    #4473
  14. Анархист

    Анархист Пользователь

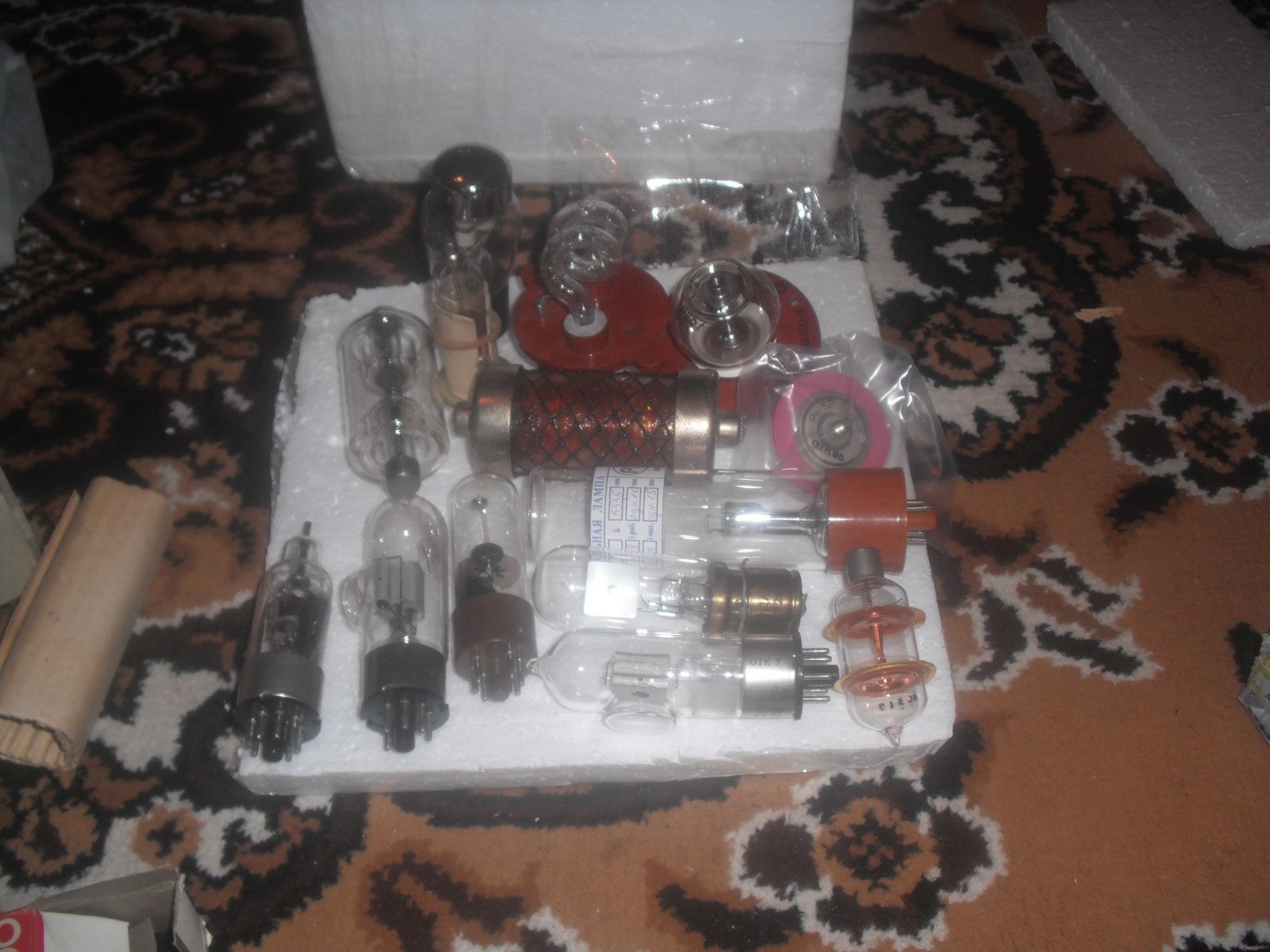

    очень кошерное пополнение;) спасибо одному очень хорошему человеку:) одрррр.jpg

    Анархист, 14 май 2014
    #4474
    mutabor и suslox нравится это.
  15. suslox

    suslox Пушистикс Staff Member

    вообще круть!
    а что за разрядник в середине в сетке? импорт?

    пришла из сша безо всяких корпусов и корзин.

    suslox, 15 май 2014
    #4475
  16. klapaucy

    klapaucy Пользователь

    Скорее, что-нибудь из Р-13...Р-17ых

    klapaucy, 15 май 2014
    #4476
  17. Анархист

    Анархист Пользователь

    таки да Р-13 ;)

    Анархист, 15 май 2014
    #4477
  18. suslox

    suslox Пушистикс Staff Member

    а можно его фоты покрупнее? есть паспорт?
    я думал, что разрядники в сетке выпускались только заграницей...

    suslox, 15 май 2014
    #4478
  19. Entladung

    Entladung Активный пользователь

    Ксеноновые тиратроны 7410

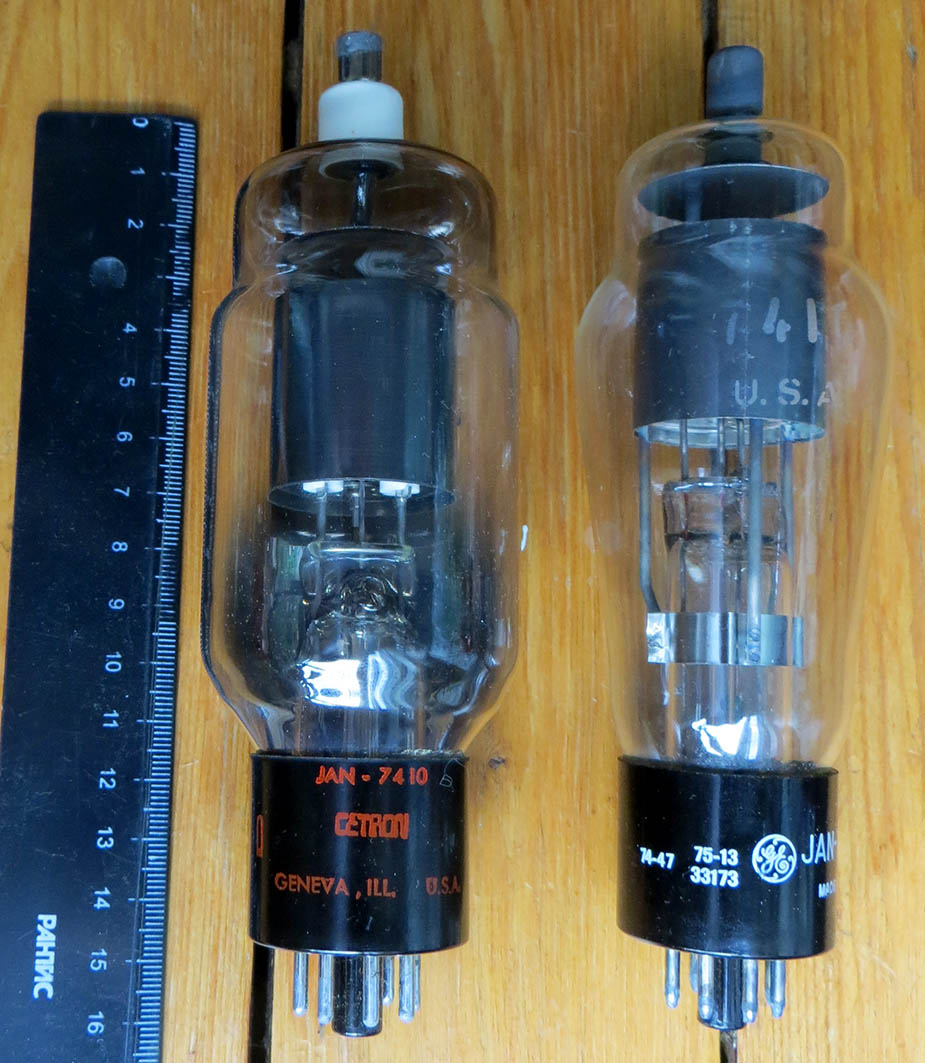

    1.jpg - Слева CETRON, справа GE.

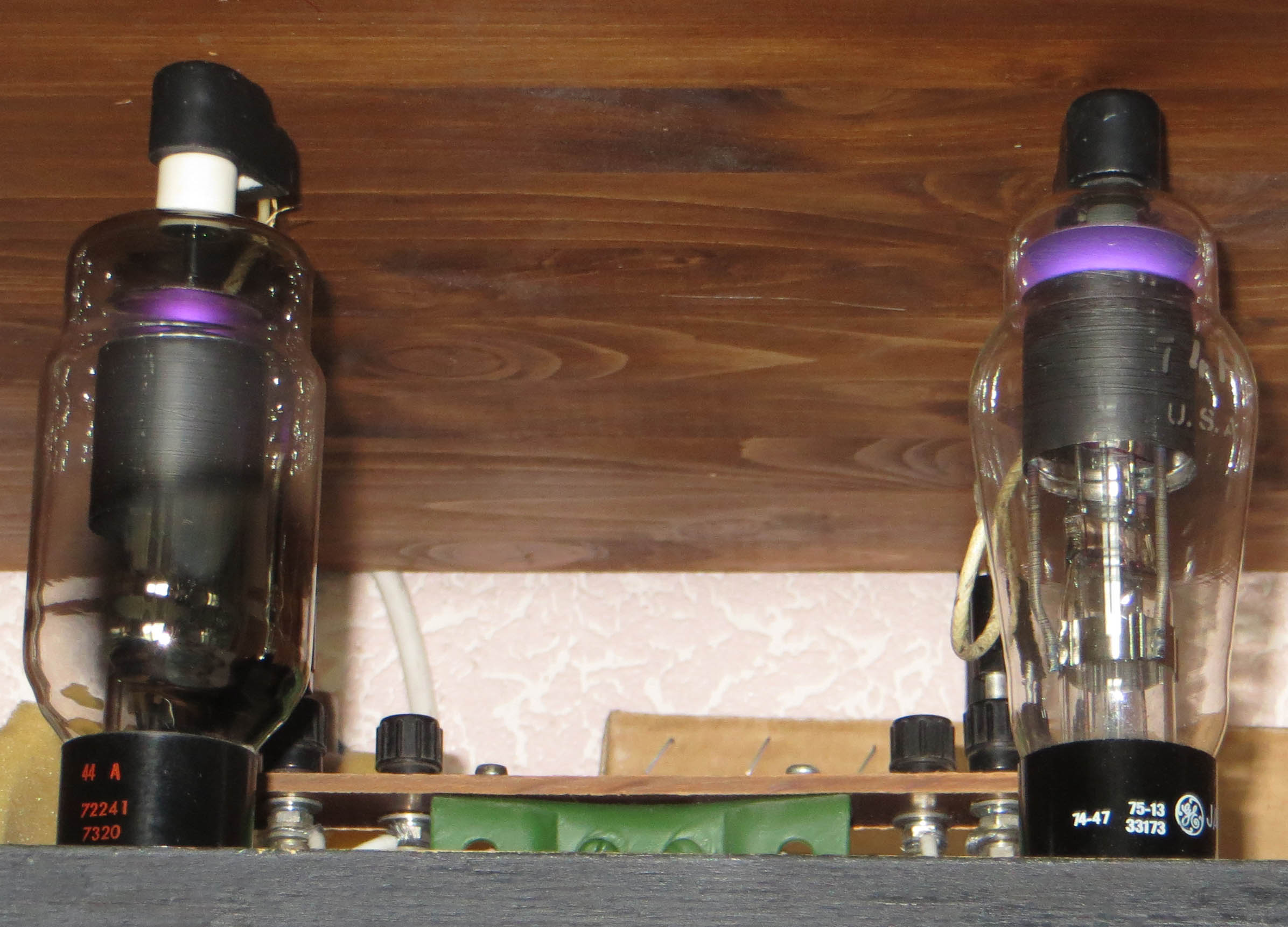

    2.jpg - Видно, что форма разряда разная.
    Определяется разным конструктивным исполнением сетки:

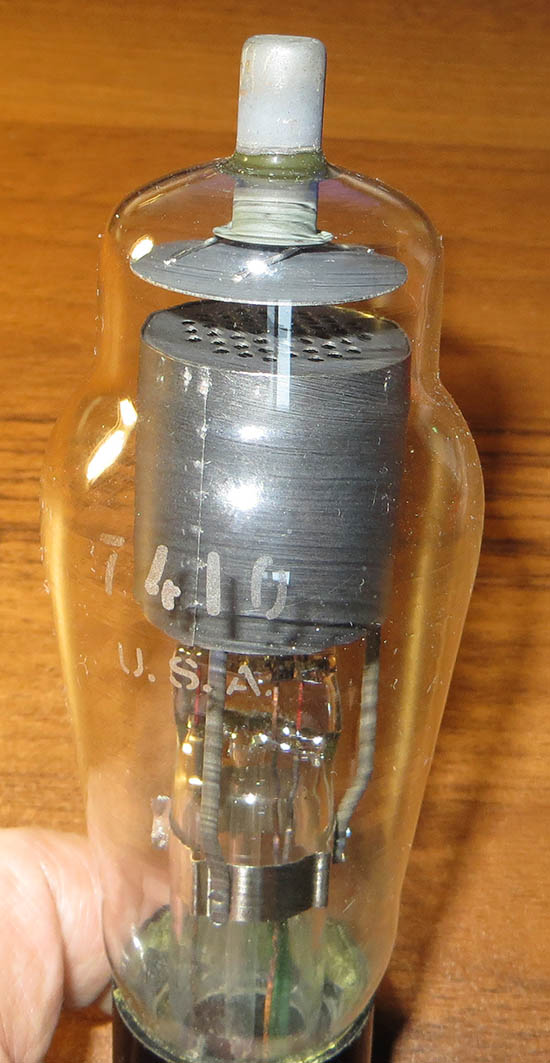

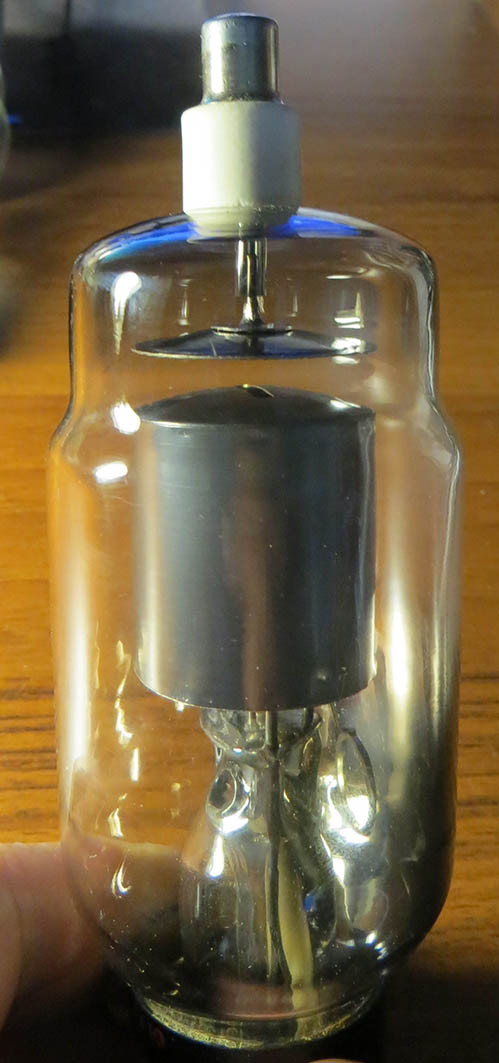

    3, 4.jpg - У прибора ф. CETRON сетка однощелевая, у прибора ф. GE - многодырочная.

    По некоторым данным - аналог GL-393A


    Вложения:

    • 1.JPG
      Размер файла:
      190,8 КБ
      Просмотров:
      634
    • 2.JPG
      Размер файла:
      367,7 КБ
      Просмотров:
      659
    • 3.JPG
      Размер файла:
      92,4 КБ
      Просмотров:
      639
    • 4.JPG
      Размер файла:
      113,4 КБ
      Просмотров:
      623
    Entladung, 15 май 2014
    #4479
    mutabor, klapaucy и Анархист нравится это.
  20. Анархист

    Анархист Пользователь

    Entladung , отличные приборы;)
    Фото сделаю немного по пожже:) паспорта к сожалению нет:(

    Анархист, 15 май 2014
    #4480
