Интересные и необычные ЭВП

Есть интерес. Самовывоз откуда?



Да ничего редкого. Есть такие исправные.
1570 это 6ж5Б. Лампы с цифровыми названиями это не предсерийные. Они существовали параллельно (см. отраслевой 23-томник, РТМ предприятий и даты изготовления на лампах). Делались под конкретное изделие и отличались от нормальной лампы, если такая имелась, одним или несколькими параметрами.

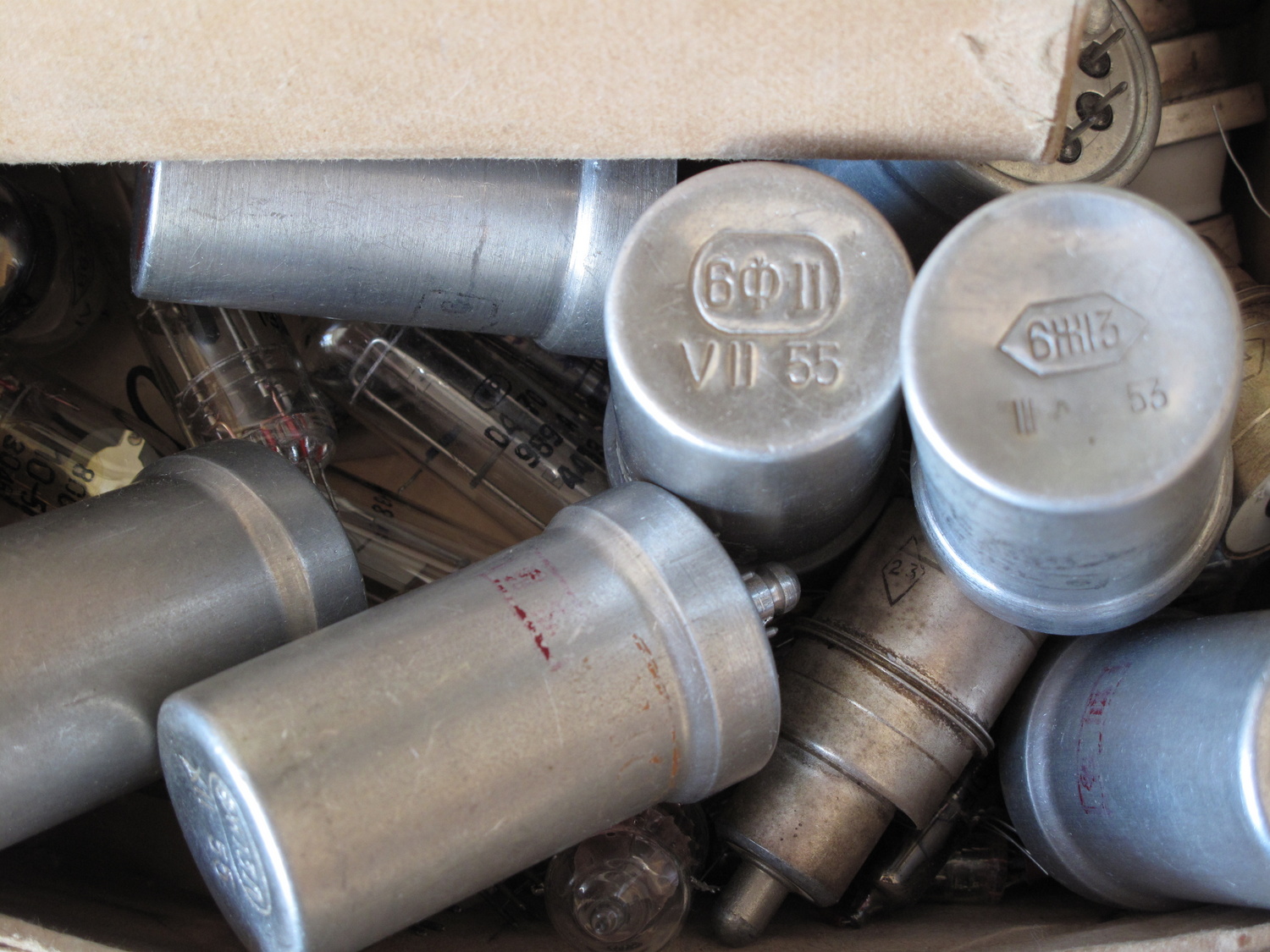

Самовывоз из Москвы. Наш коллега "1Ж24Б" в курсе. Без претензий к работоспособности.

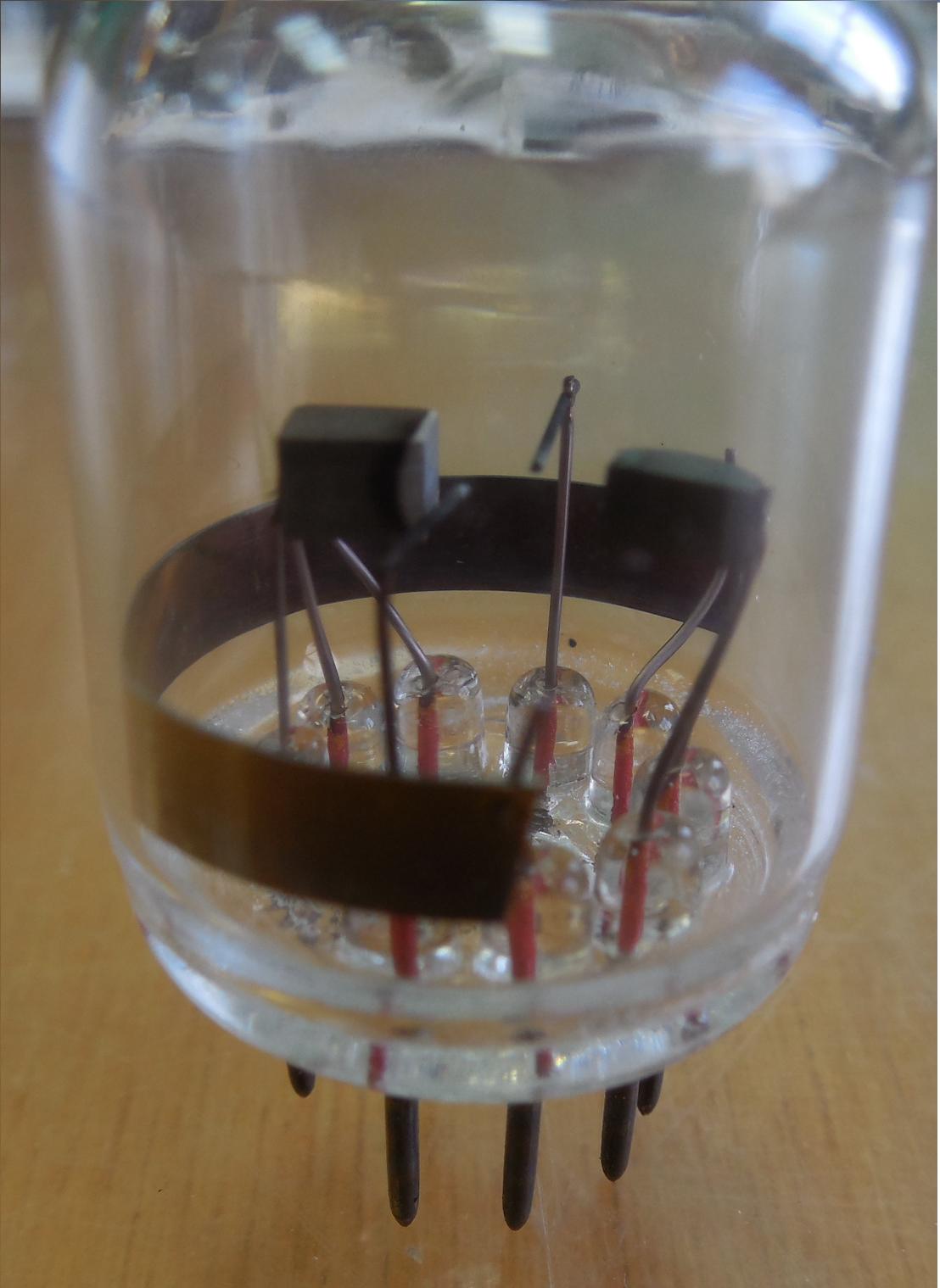

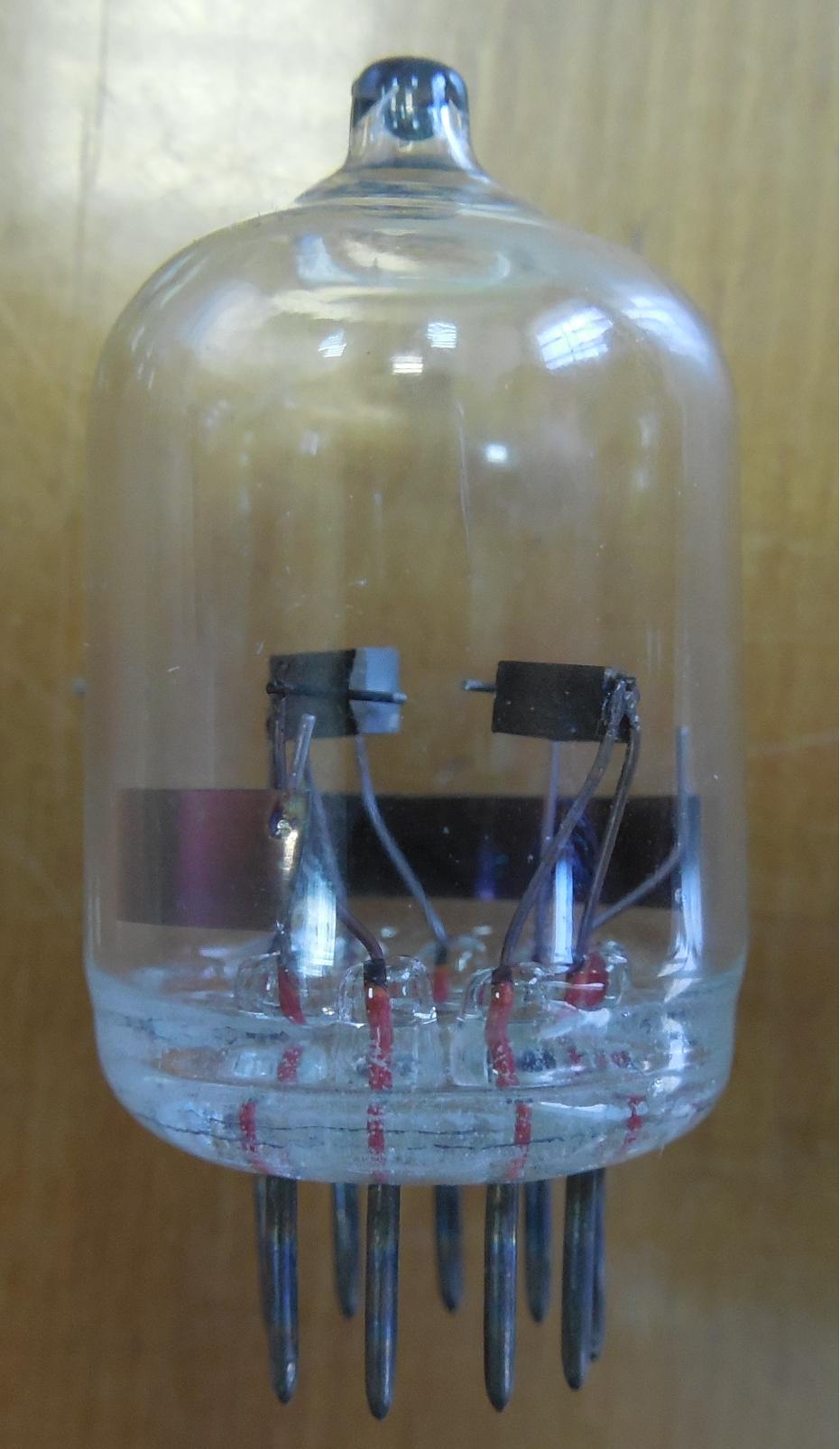

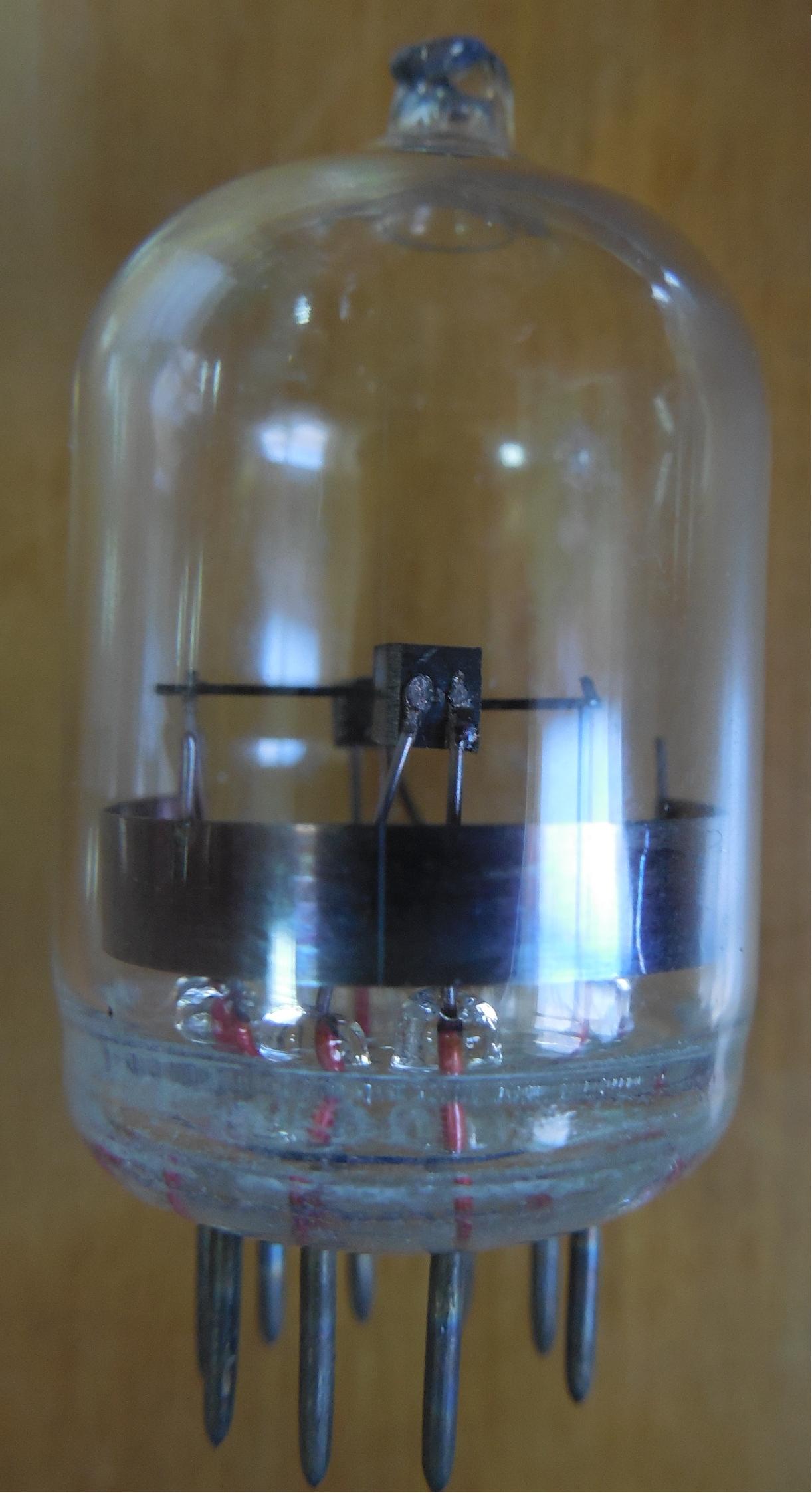

Импульсная лампы (и вроде бы знакомая многим). Странно, что нет слюды. Опытная ?



12М1М
Двойной тетрод для работы при низком анодном напряжении.
Дата выпуска - II-44
Выпускался недолго, заменён (с переработкой аппаратуры) на 13П1С.

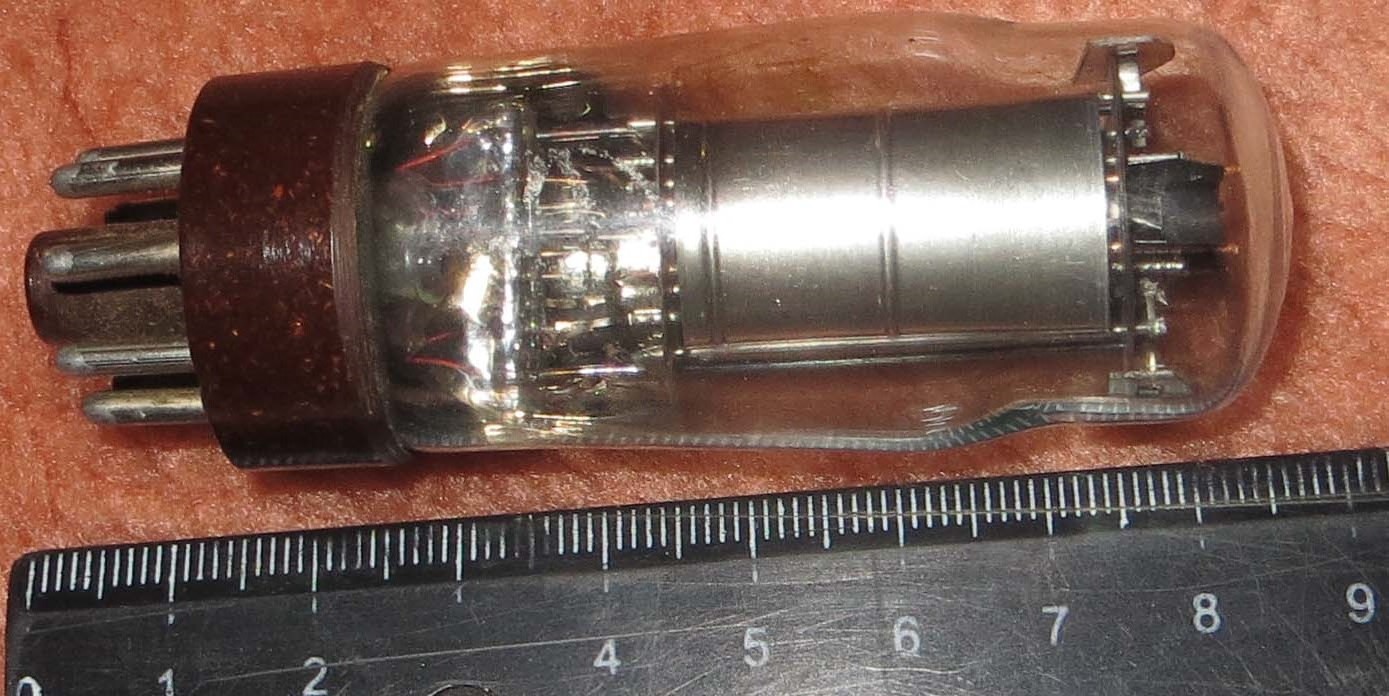

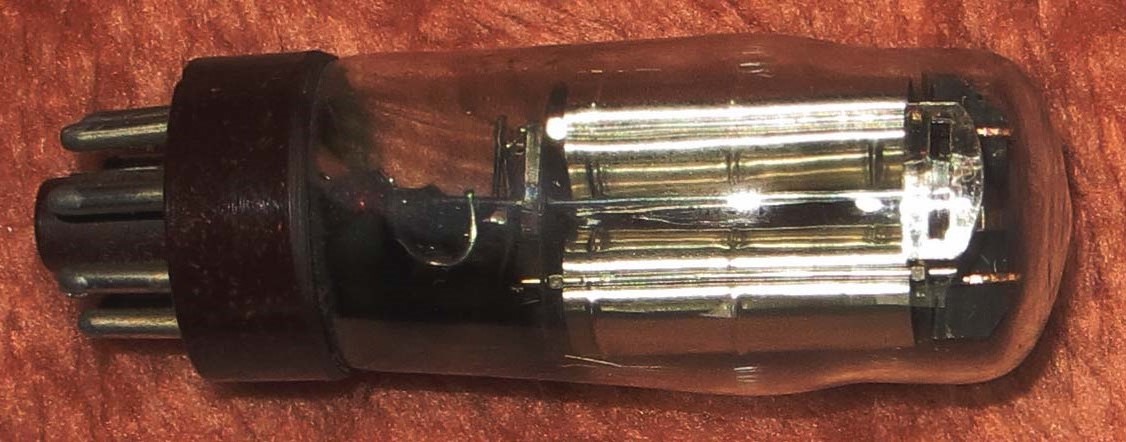

A, B - внешний вид;

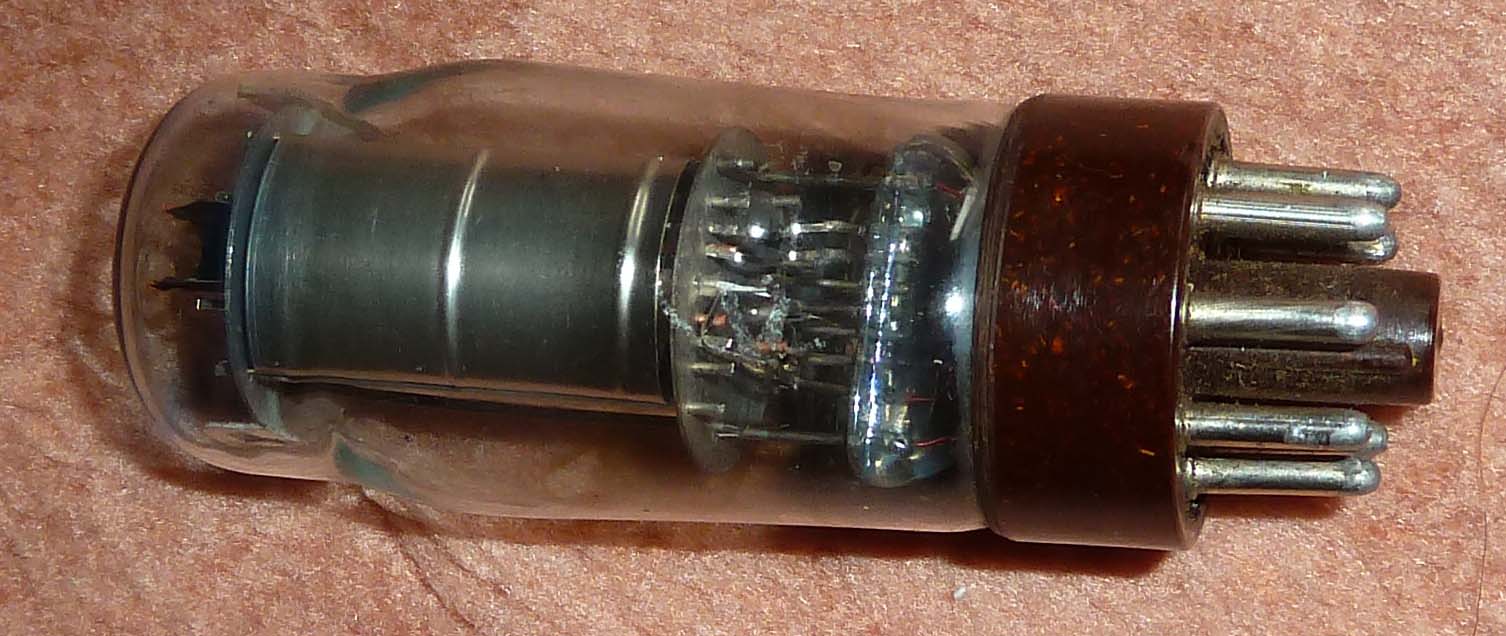

С - видно три траверсы сеток, т.е. пентод;

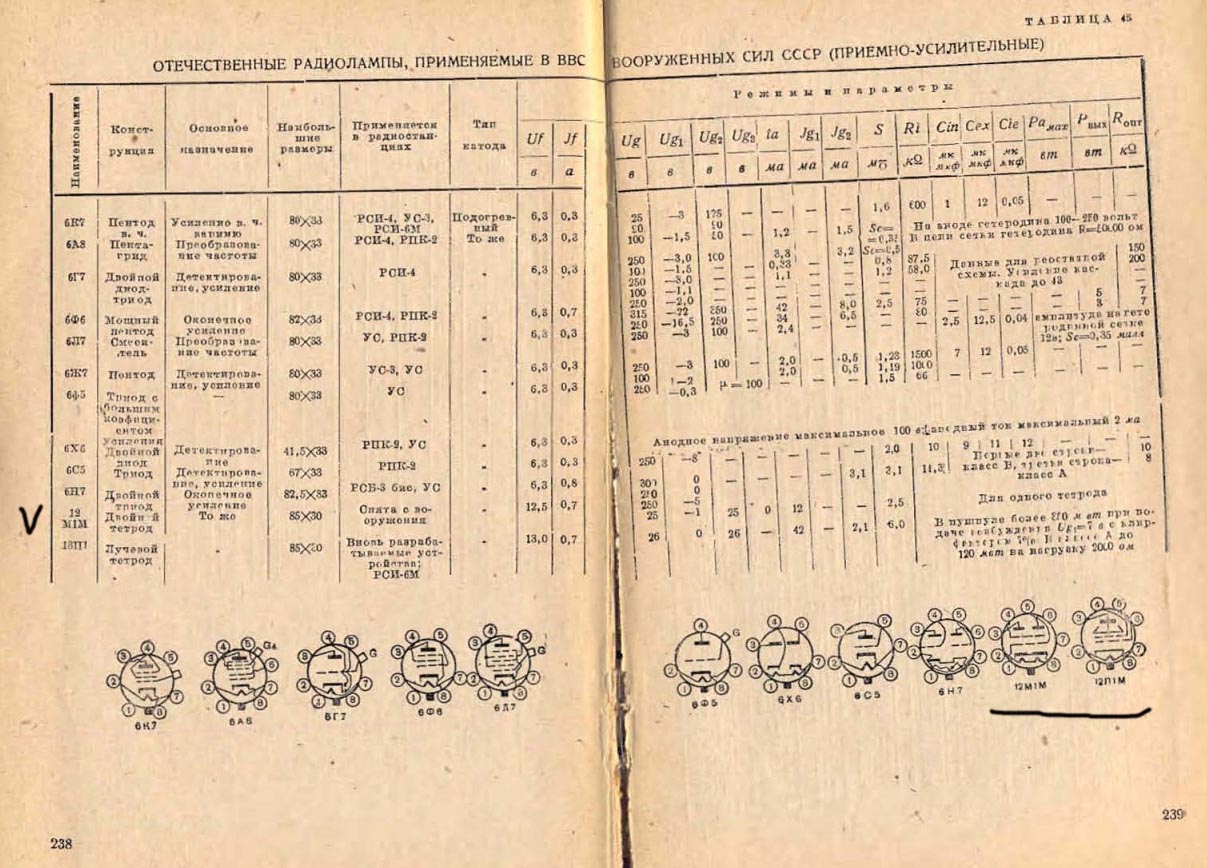

1 - справочник, показаны 12М1М и 13П1С (в справочнике указана как 12П1С);

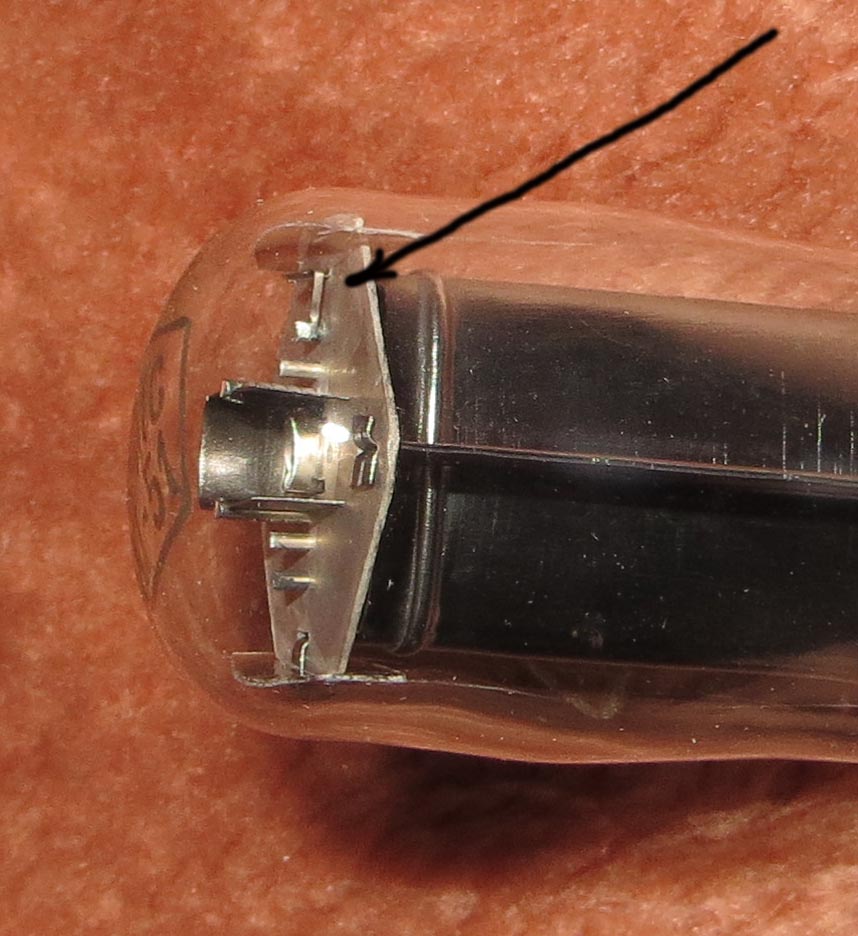

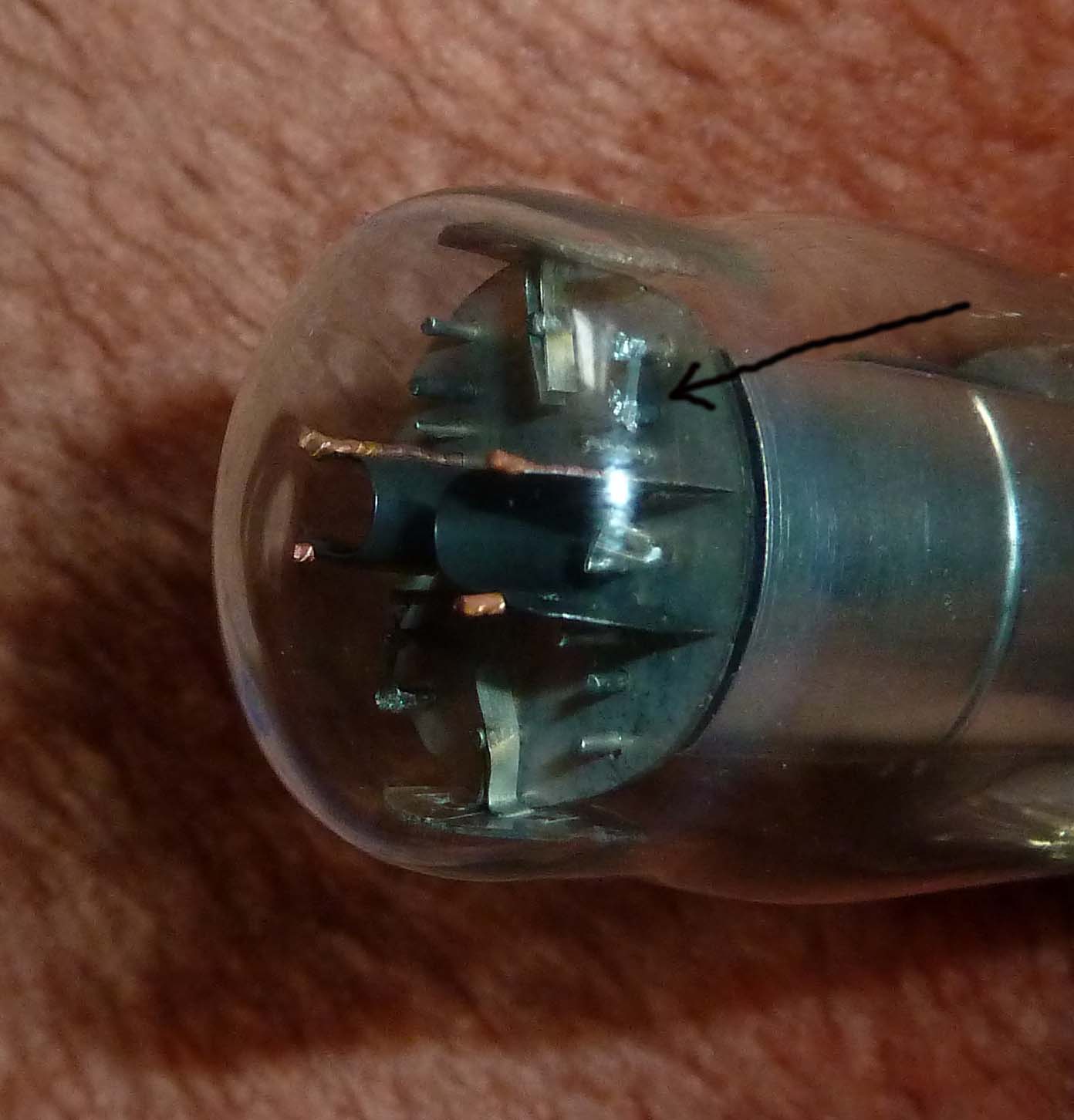

D - в действительности лампа включена тетродом, стрелка указывает на перемычку, соединяющую анод с третьей сеткой;
Е - то же решение в 13П1С.
Причём в справочнике показано соединение анода и лучеобразующих пластин 13П1С, а 12М1М показана тетродом. Но 12М1М это пентод, путём внутреннего соединения включённый тетродом. И 13П1С, показанная лучевым тетродом, таковым не является, тоже включена тетродом, поскольку лучеобразующие пластины внутри соединены перемычкой с анодом.



Вообще то - овал, в который вписан тип лампы - и есть обозначение производителя - Саратов, Тантал.



Угу, по-моему 12М1М - единственная "М".

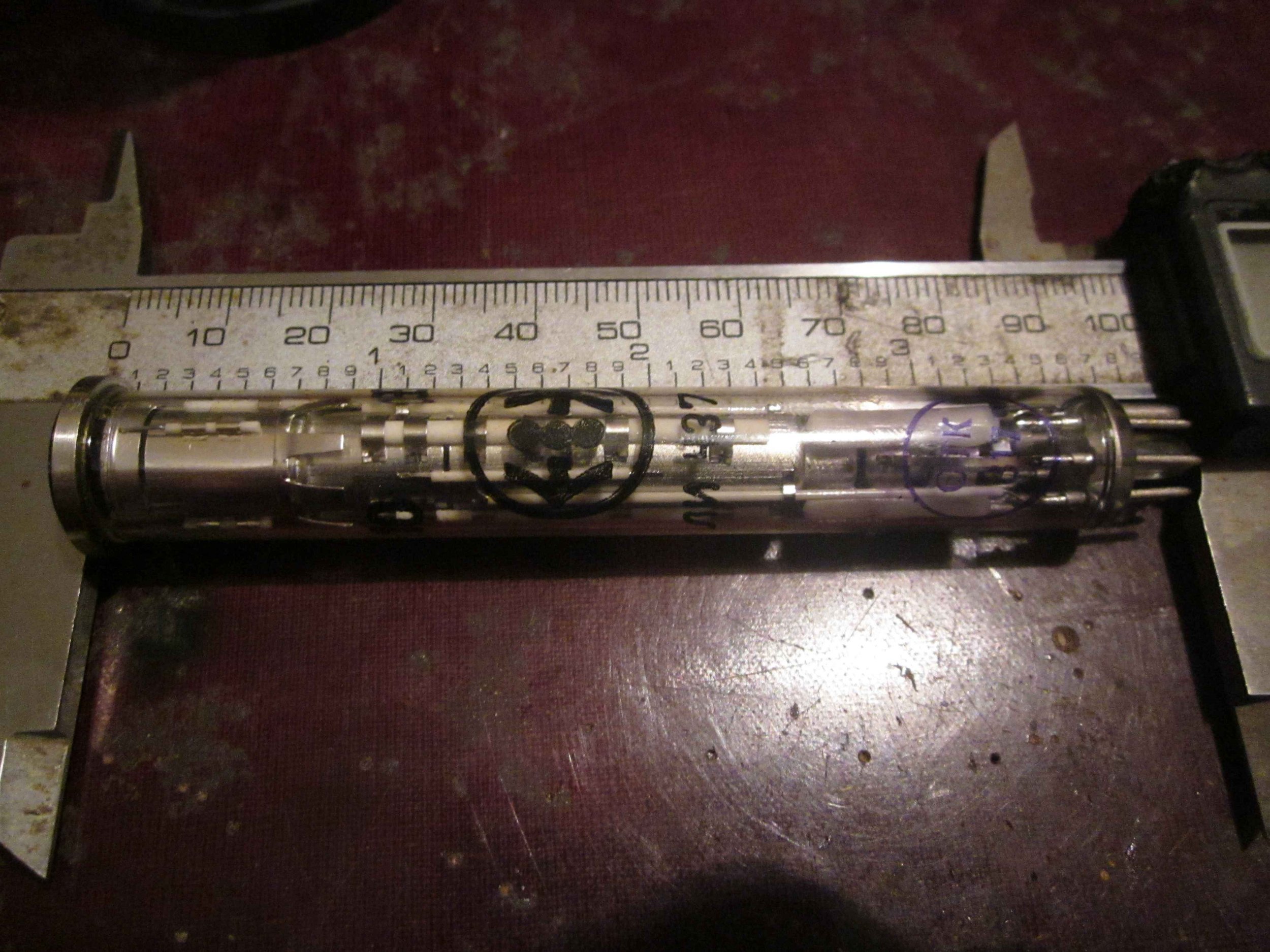

Видикон ЛИ-437 с ОС-10П2 от видеокамеры "Электроника Н-801". 80ый год.

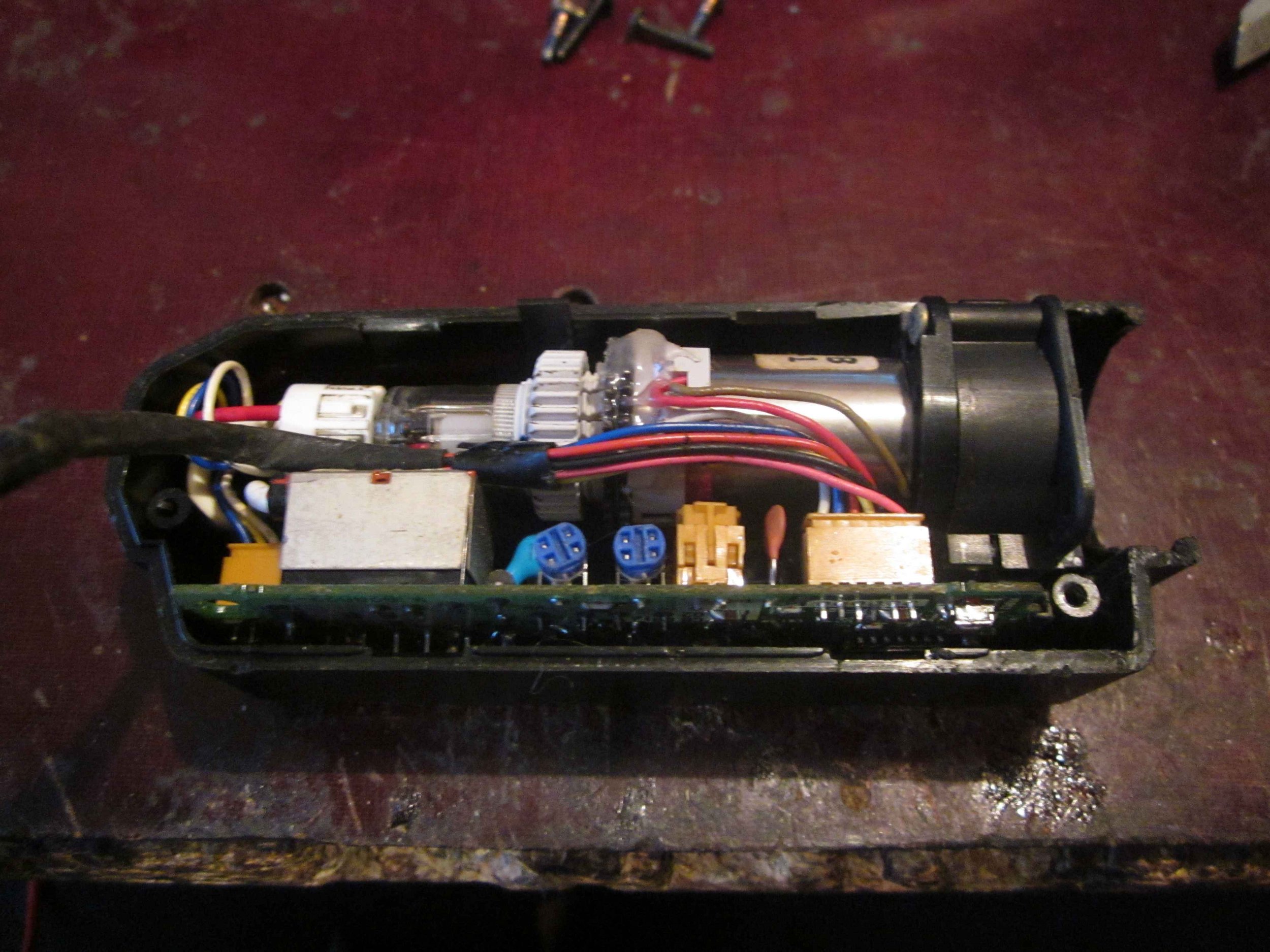

Ну и до кучи - блок с миниатюрной трубкой от камкодера "Blaupunkt CR-4600".

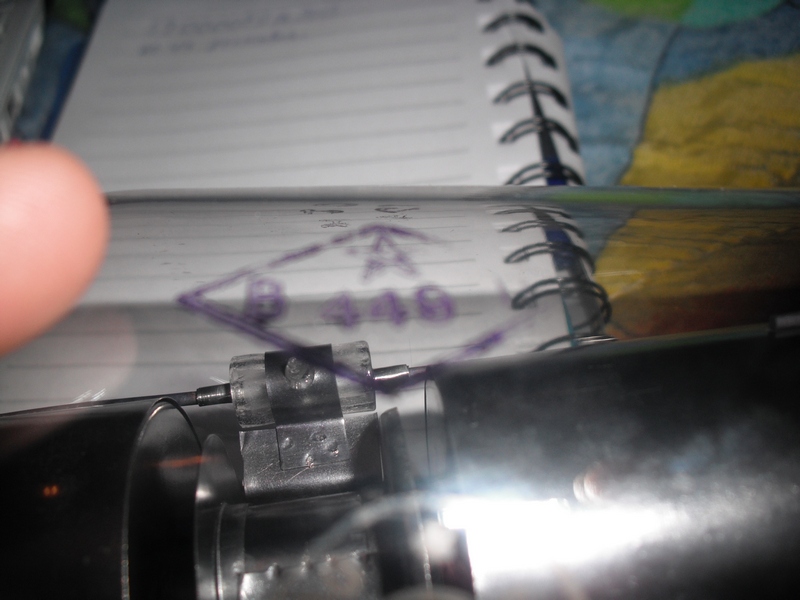

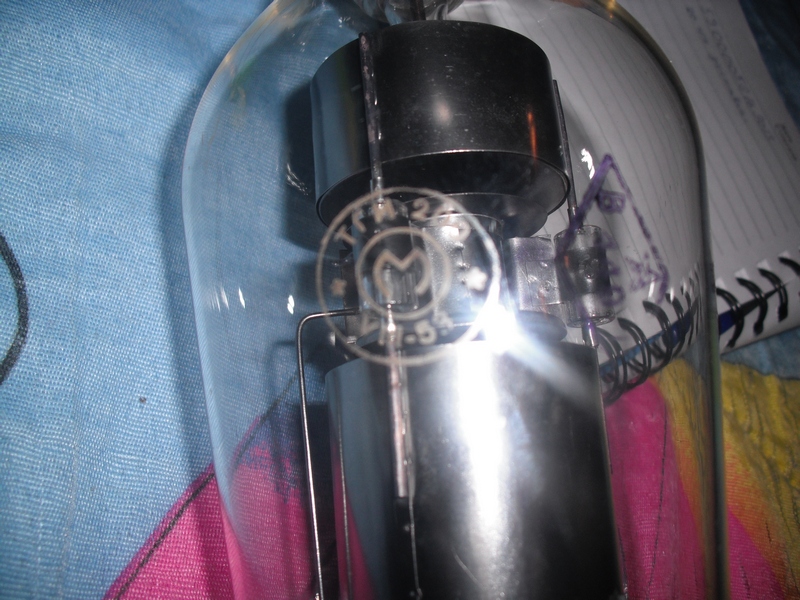

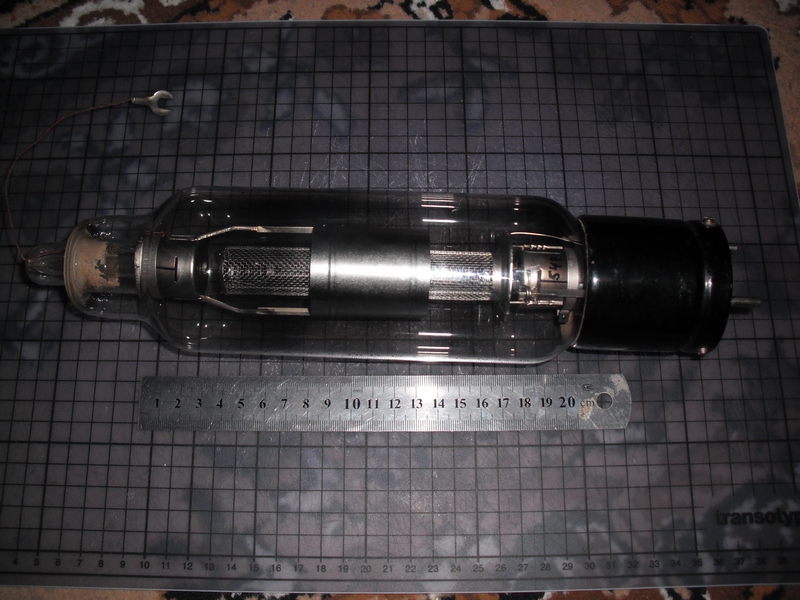

Вот такой приборчик пришел в мою скромную коллекцию ТГИ-200есть печать наверное военной приемки? на ней написано В449 и в верху звездабыл бы благодарен если кто-то паспорт выложит не него



Блок с миниатюрной трубочкой нравится Когда-то горел желанием сделать микромонитор. Но не везло с блочками от старых камер. Не нашёл в городе.



Паспорта нет. Возможно, паспорт ныне сложнее найти, чем прибор.

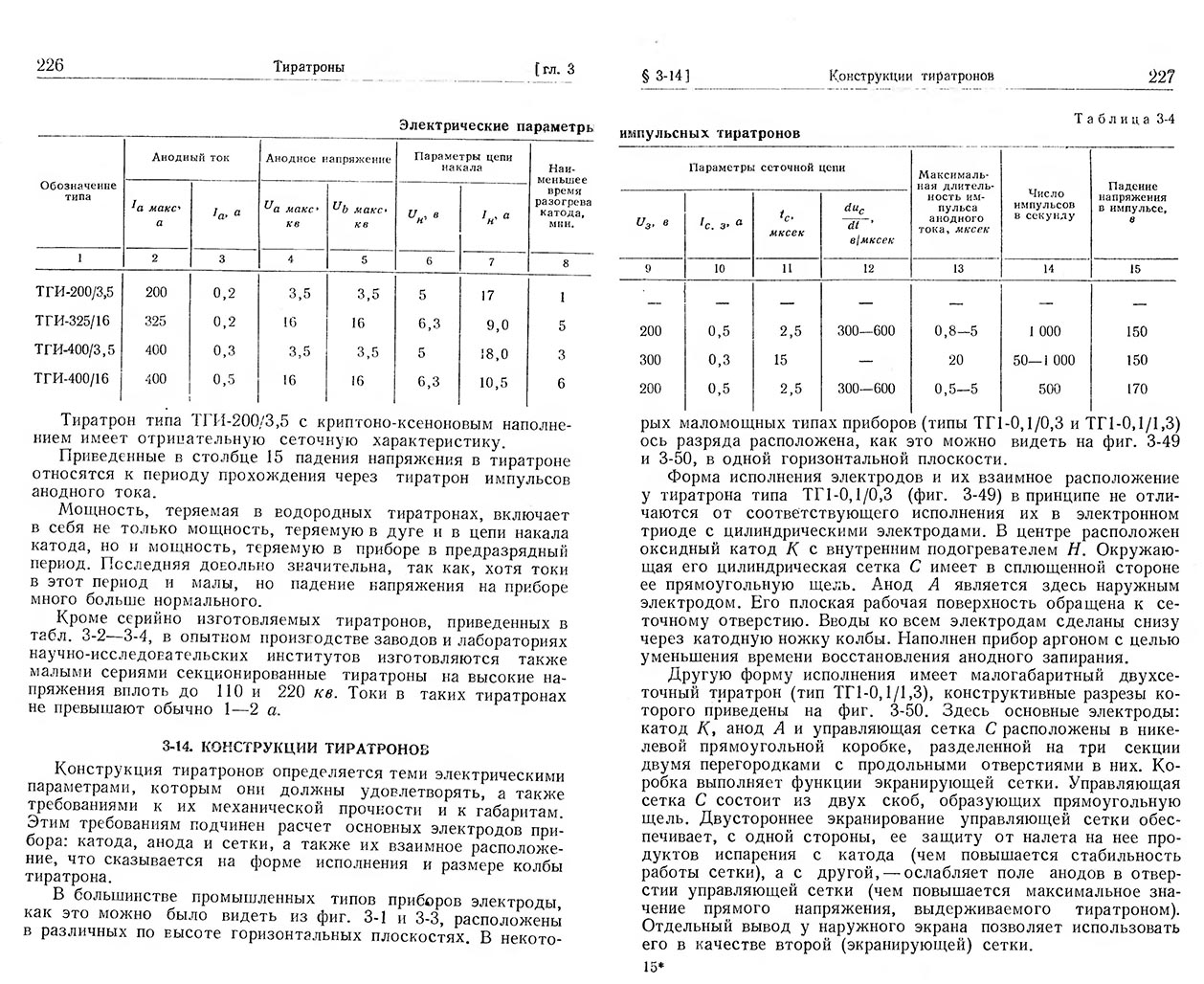

1.jpg - здесь кое-что есть.

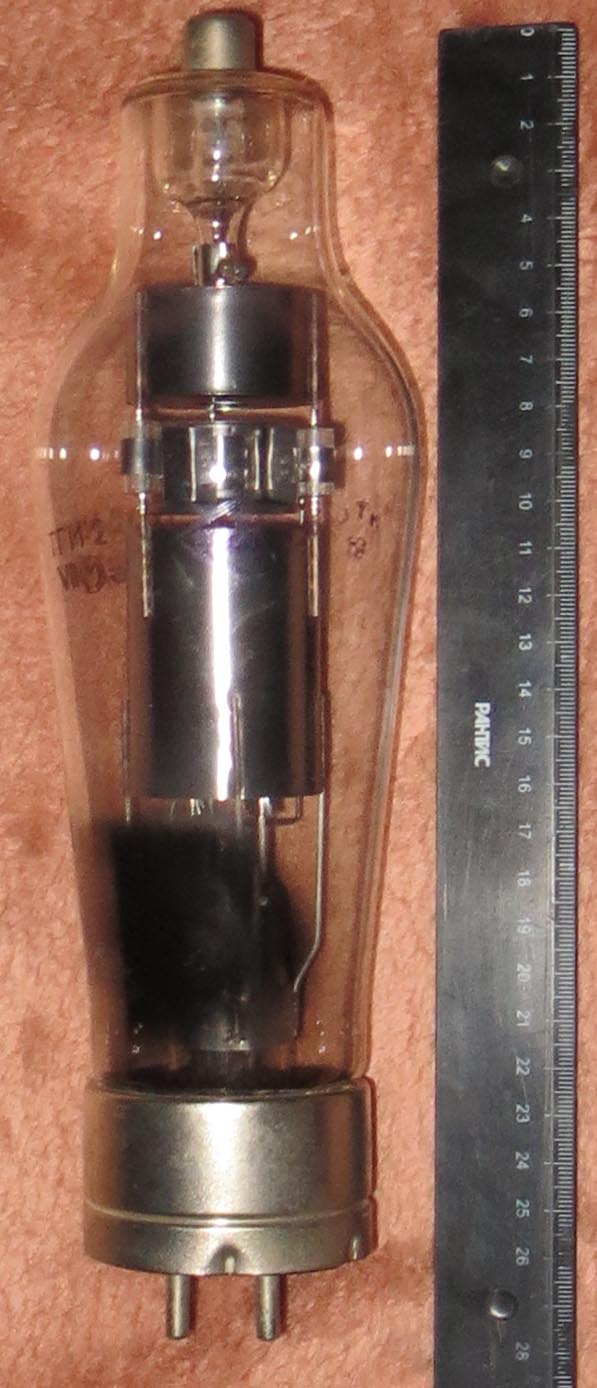

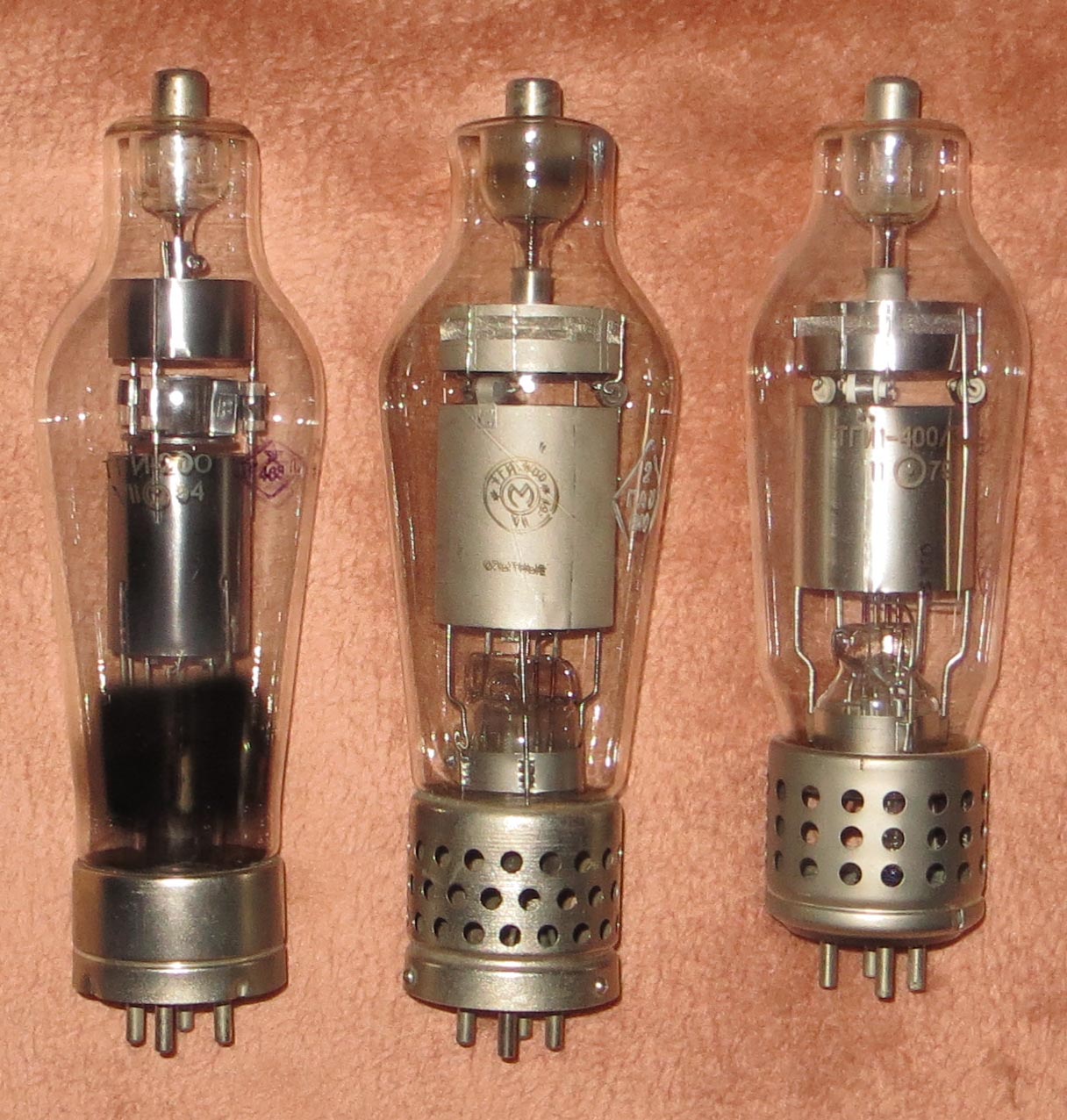

2.jpg - общий вид ранних отечественных импульсных тиратронов.
ТГИ-200 не водородный даже.



Entladung, спасибо! за фото и документ наполнение криптон-ксеноновая смесь, в поле ВЧ светит красиво

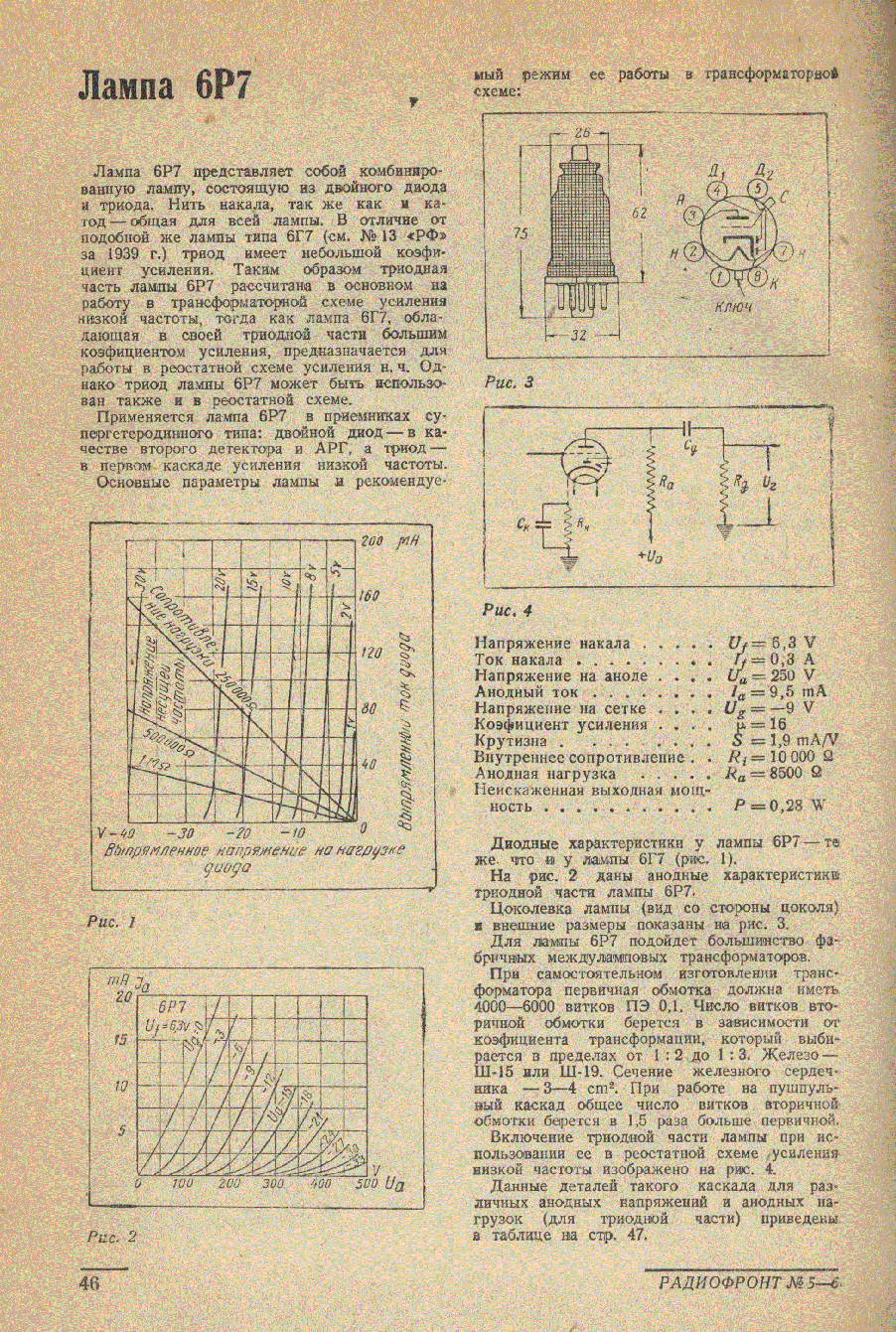

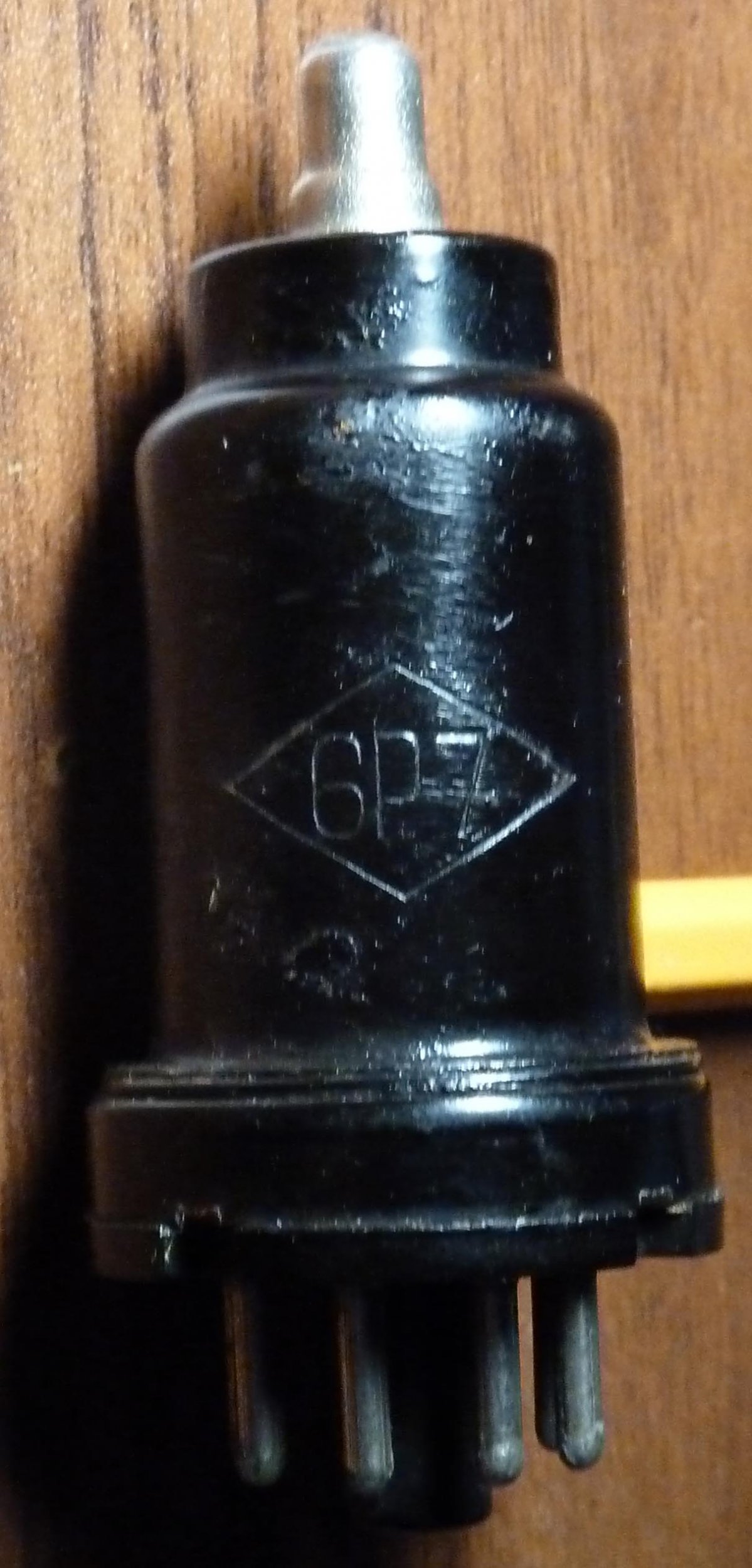

Двойной диод-триод 6Р7
Выпускался очень короткое время перед войной. Выпуск прекращён до 1945 г.
Отождествление 6Р7 с 6Г7 неправильно: триод 6Р7 обладает средним коэффициентом усиления, 6Г7 - высоким.

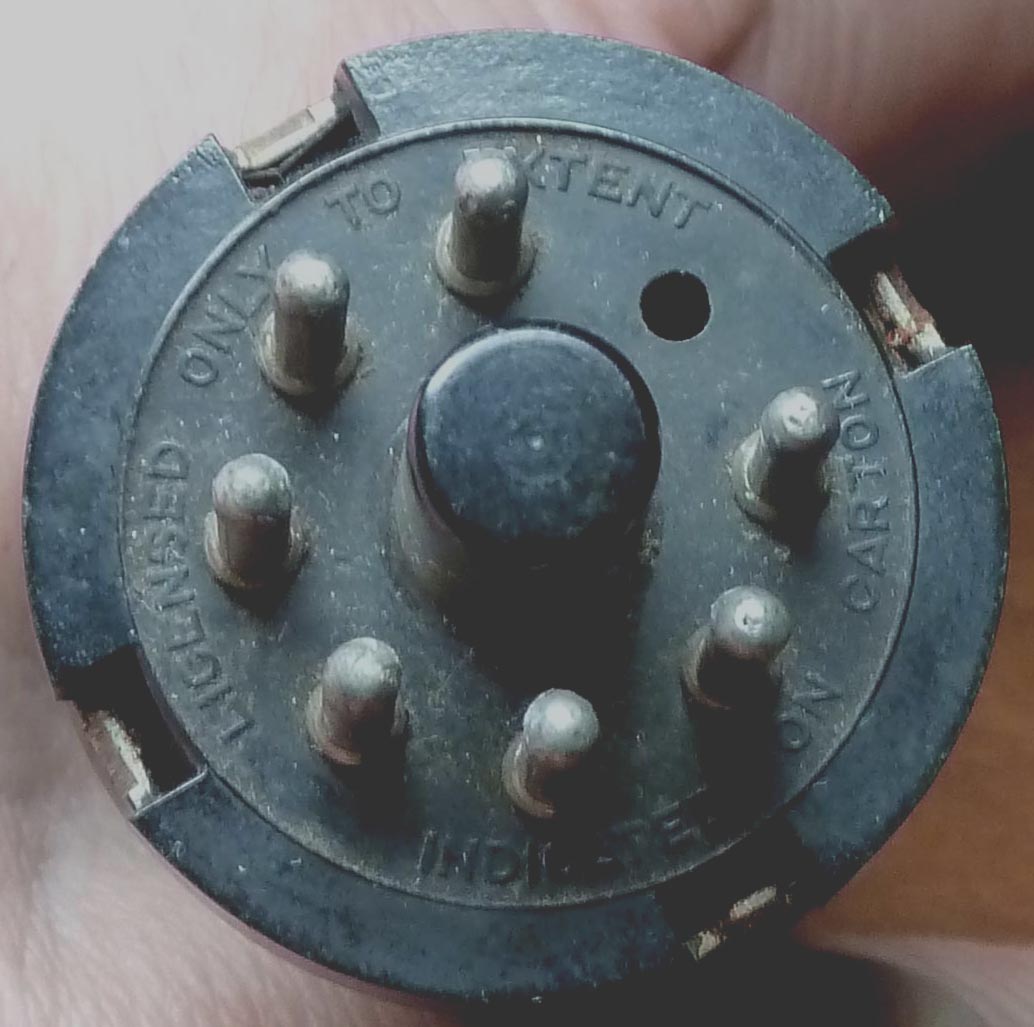

Цоколь импортный.

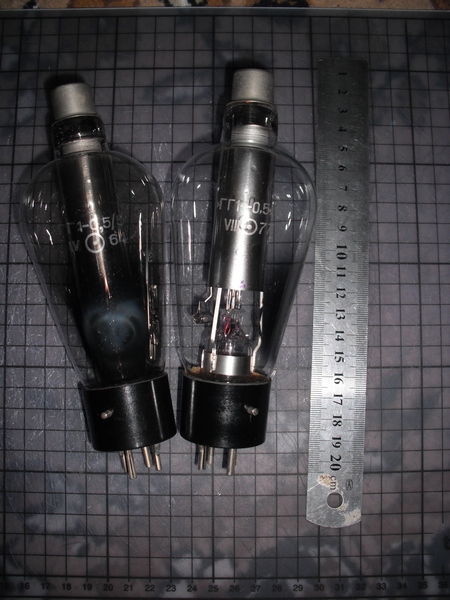

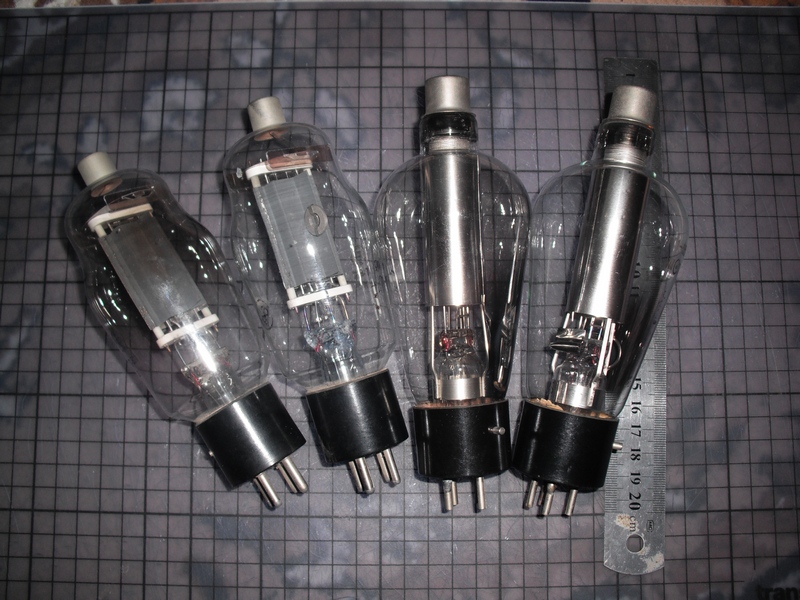

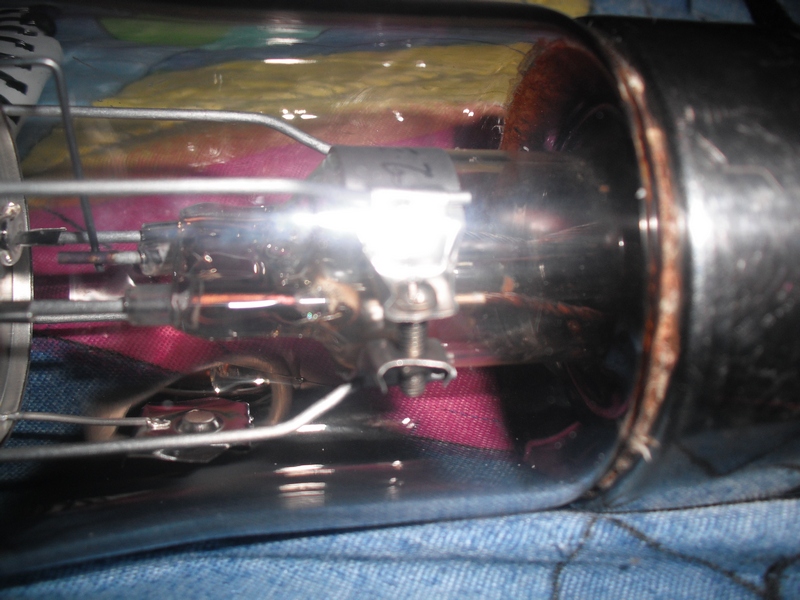

Здравствуйтевот снова немного пополнения ГГ-0,5/5 в количестве 2х штук Г-811 2 шт. и ГКЭ-150



год на приборе не указан,применялись вроде в военных радиостанциях?
из известного только то что, накал 11в и анодное 3кВ.
Если у кого-то есть данные прошу поделиться
