Интересные и необычные ЭВП

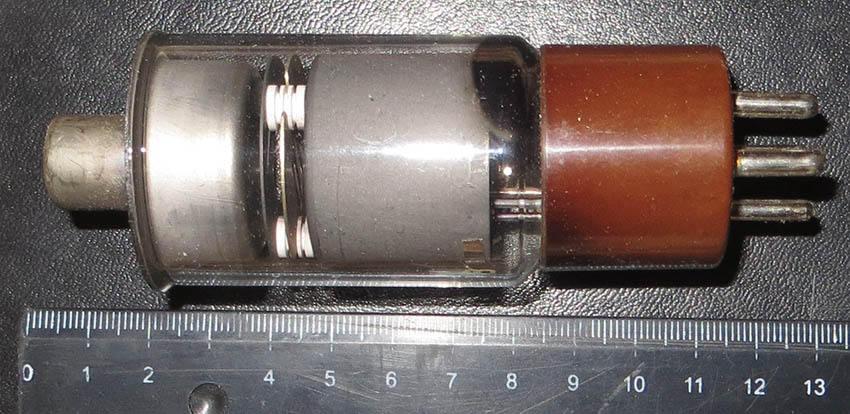

Красавец!



Он небольшой ? Я правильно понял из фото ?



Да, прибор небольшой.



Ну блин, а я подобные корпуса хотел выбросить, срочно надо ехать на дачу и в новый год прятать корпуса



Советские. Прочные, металлические. Подходят под массивную начинку, либо под что-то выделяющее при работе много тепла.

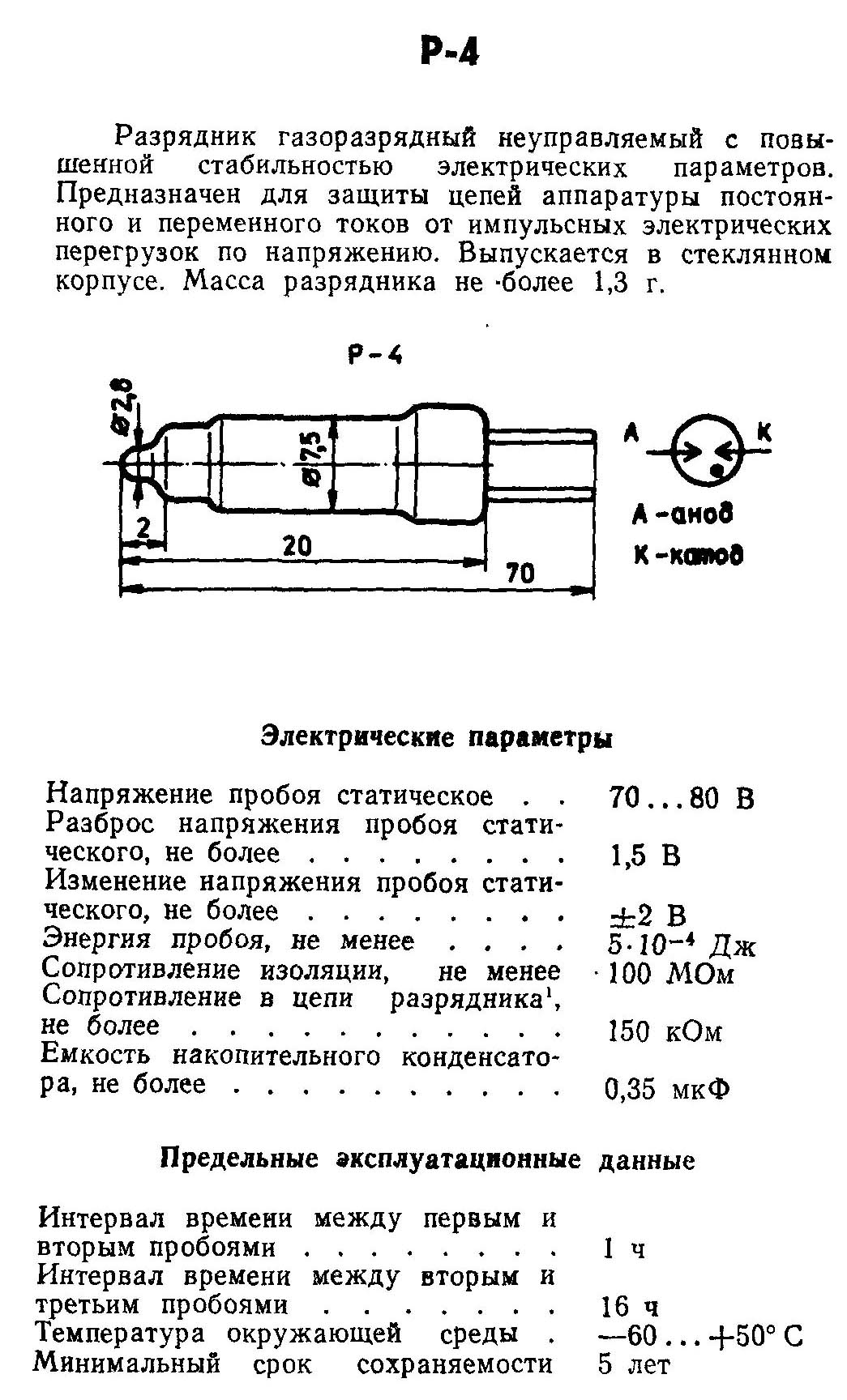

На прошлой странице показывал непонятные сверхминиатюрные приборы. Так вот, они оказались разрядниками Р-4. Два стальных плоских электрода, покрытых вольфрамом. Пробой при около 60 В.

По фотоэлементу - действительно оказались Ф-2, только ну очень старыми.



Не зря арматура напомнила мне СГ-201. По справочнику судя...



Несколько времени назад я здесь: http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-216#post-114291
задавался вопросом, выпускались ли в Ташкенте приборы 6П3 в фигурном баллоне. Оказалось - выпускались. Да ещё и с военной приёмкой.

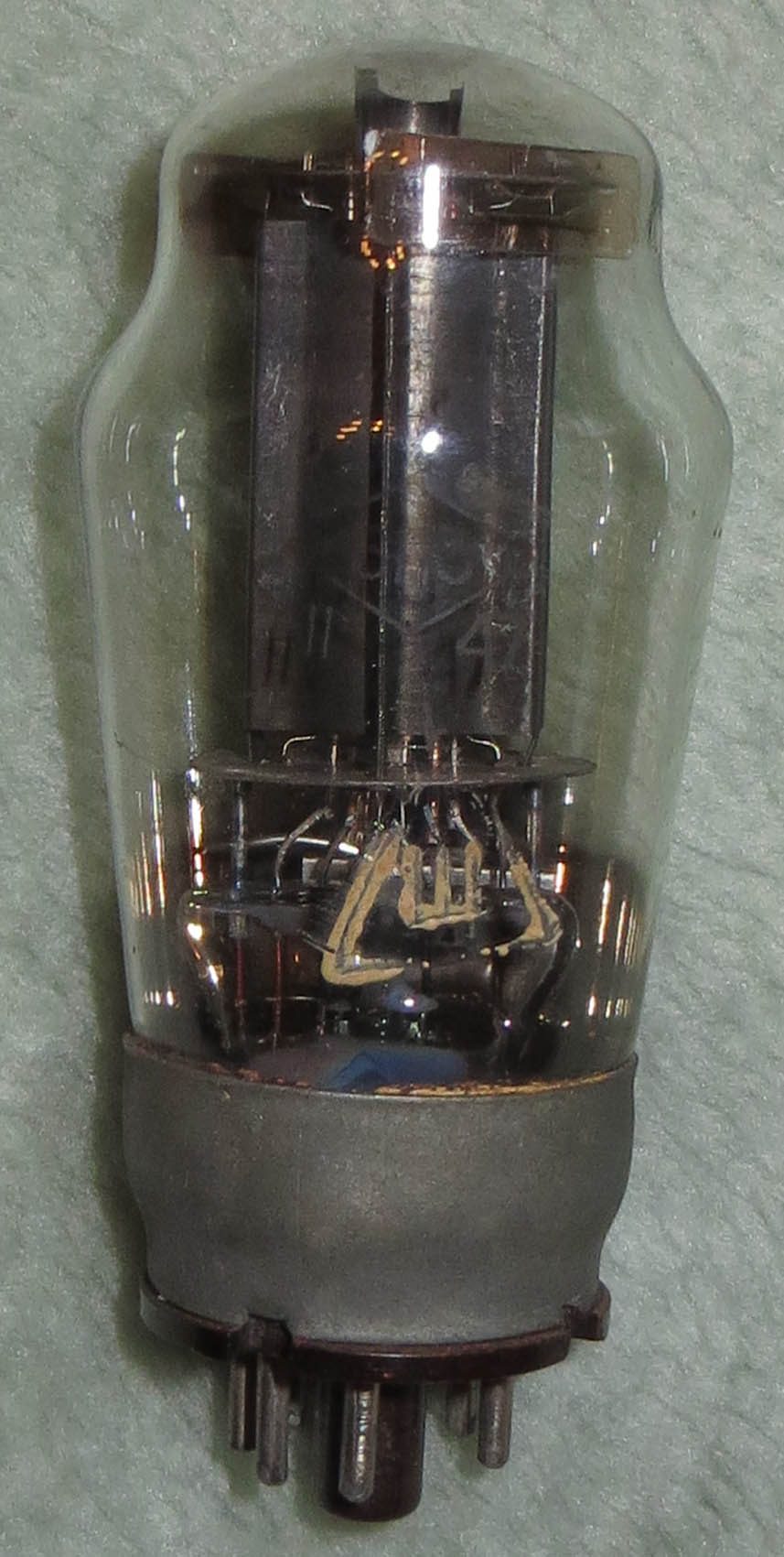

На снимке 6П3 II-47.

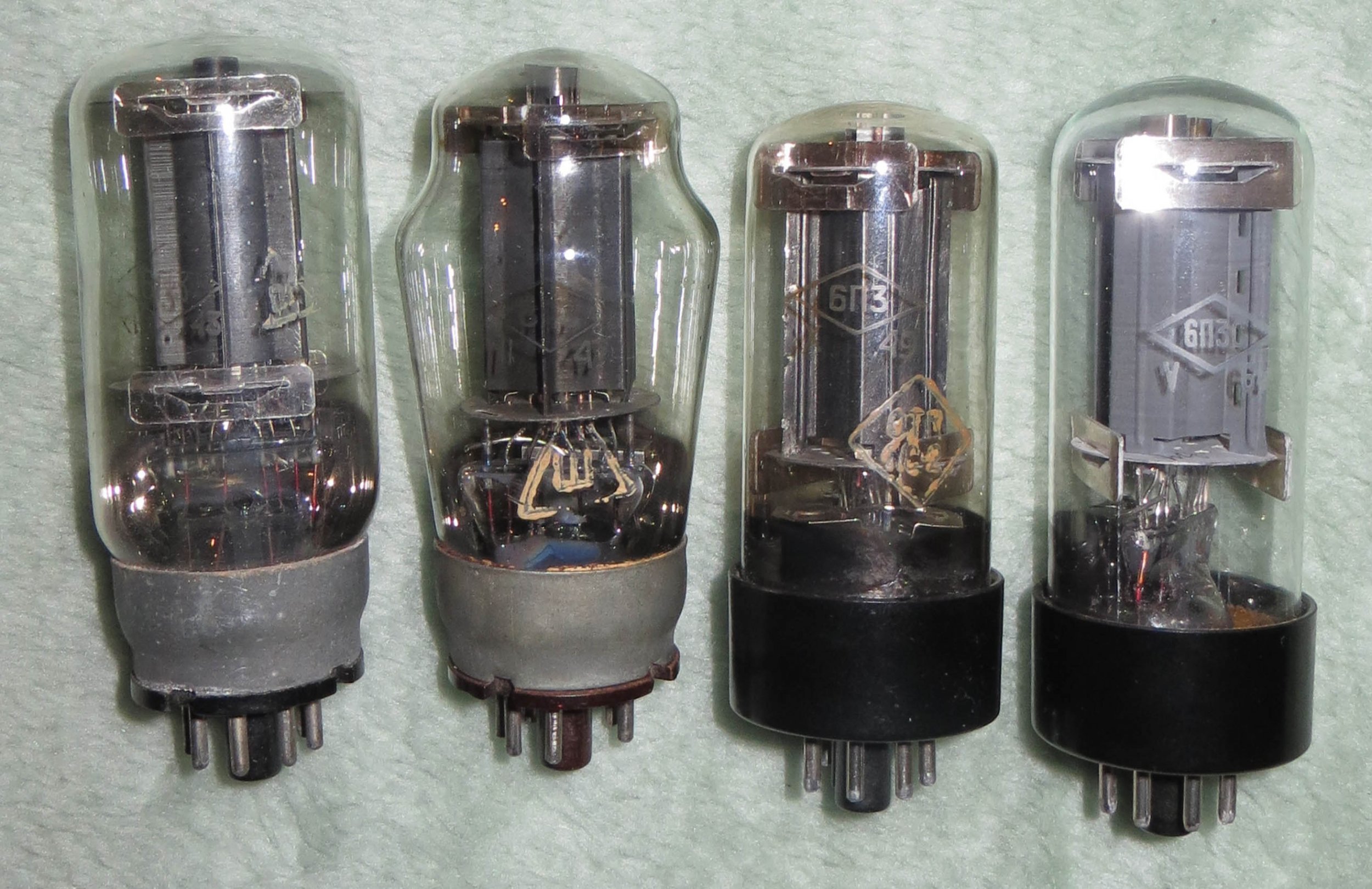

Линейка приборов Фотона выглядит теперь так:
XII-43, анод чернёный, баллон прямой, большего, чем принято на более поздних приборах размера, на цоколе металлическое кольцо;
II-47, анод чернёный, баллон фигурный, на цоколе металлическое кольцо;
Х-49, анод чернён гораздо сильнее, чем на предыдущих приборах, баллон прямой уменьшенного размера;
V-64, как пример поздних приборов, выпускавшихся с начала 50-х гг. до окончания производства 6П3С на Фотоне (это примерно середина 60-х гг.).



Первая же мысль - увеличение объёма баллона и удаление стенок от горячих анодов.

Короткий рассказ в тему. Как-то попался 5Ц3С 1962 года со сломанным ключом цоколя. Недолго думая, снимаю лампу со старого, готовлю новый от сгоревшей и... попросту обламываюсь. При попытке счистить остатки клея с баллона, раздаётся "пш" и геттер стремительно белеет. Почему ? В самом низу стекло оказалось толщиной с лист бумаги (явный брак при заварке, когда сужали горловину). И инструмент пробил ... И ведь все 50 лет лампа себя прекрасно чувствовала...



Солидное исследование!

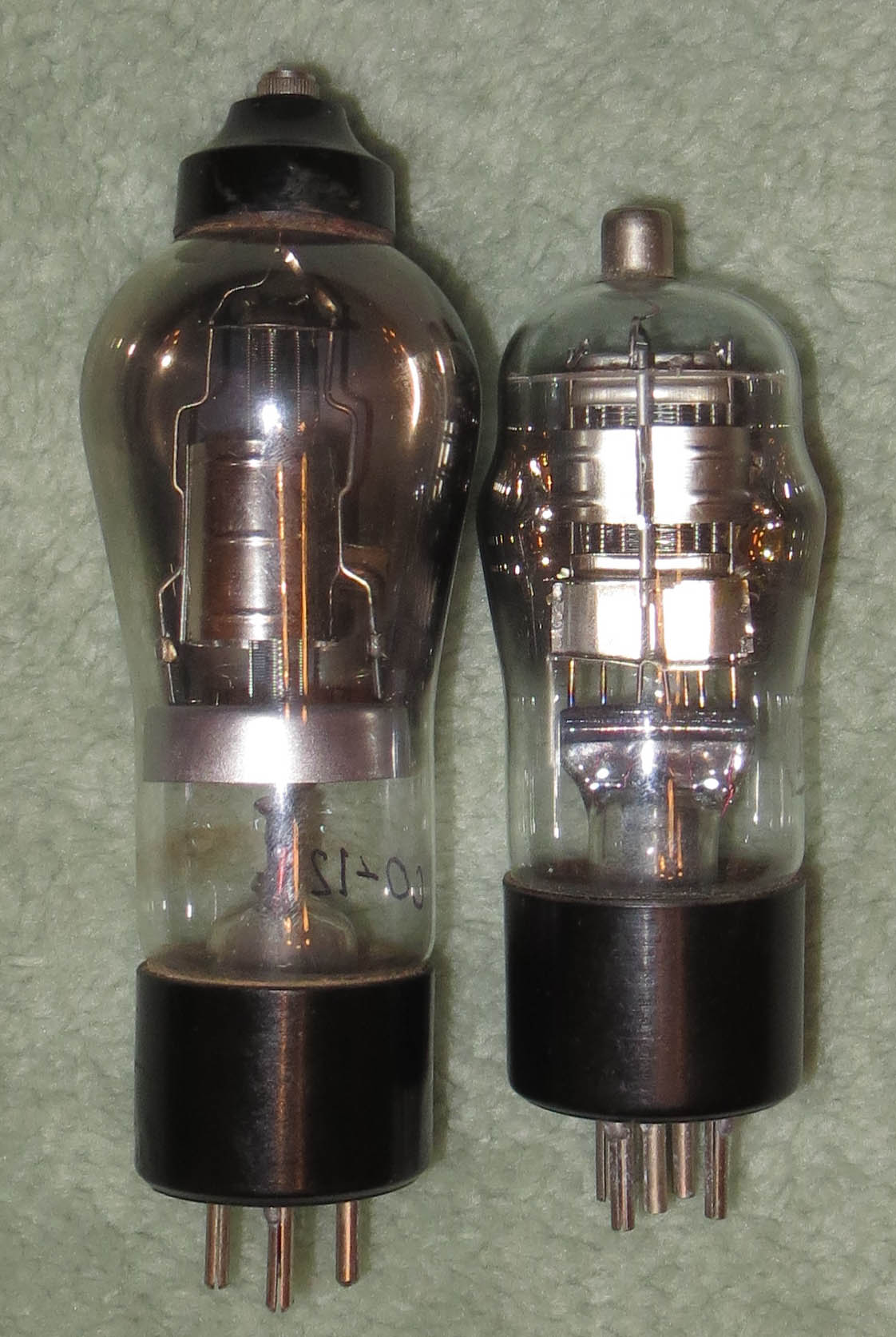

СО-124 и её послевоенный "аналог" 4Ж5С. Видно, что арматура совершенно разная.



Хм, а откуда про аналог? одна пентод, вторая тетрод...



Здесь я уже писал про это: http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-208#post-110819
Взято из Радио № 1, 1946
Тогда я не мог показать СО-124. А теперь - да.



А, понял.



Не знаю, насколько это интересное, но есть на обмен http://lasers.org.ru/forum/threads/Обмен-покупка-и-продажа-ЭВП.2833/page-8
Если не туда разместил, подскажите как правильно.

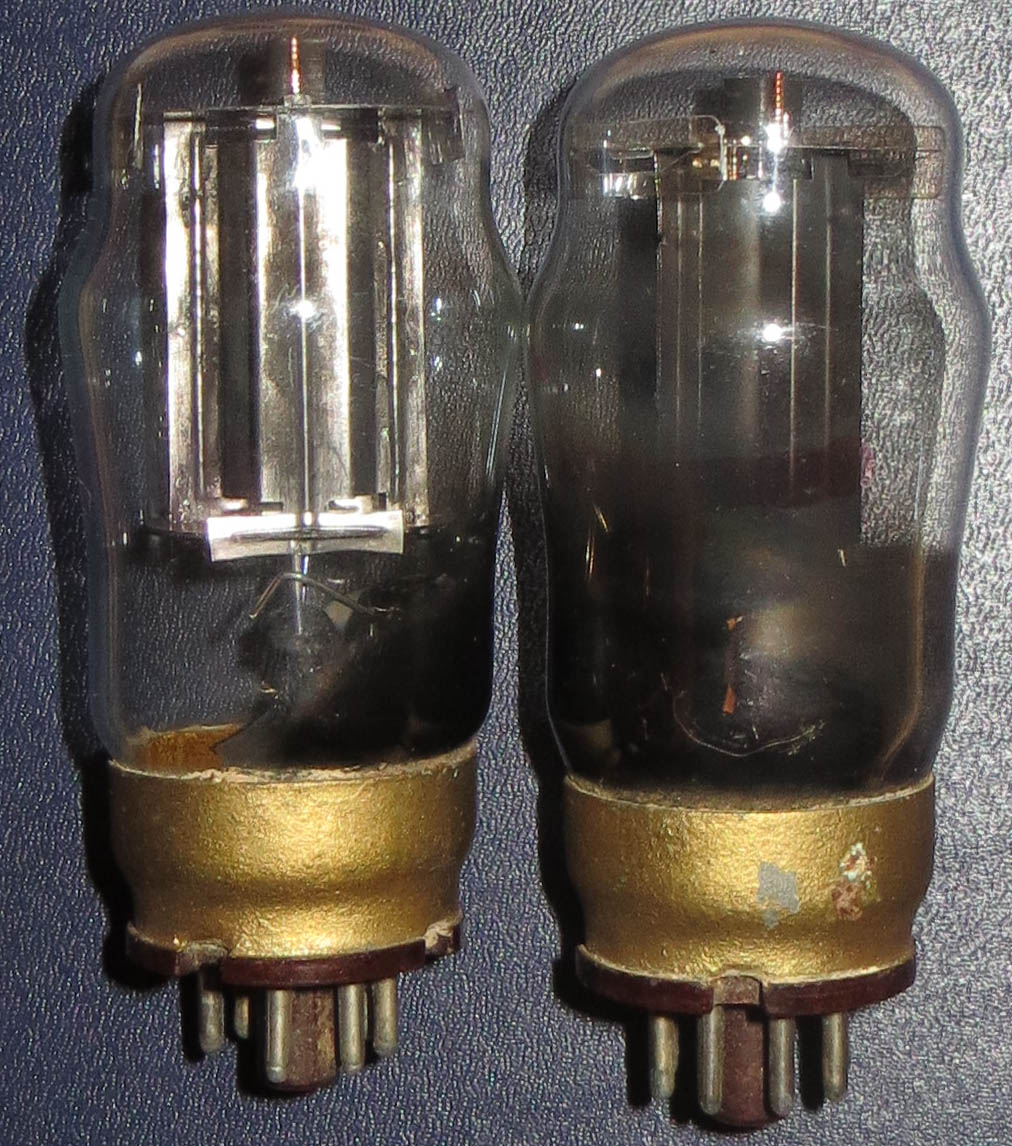

6П3
Выпущены, вероятно, сразу по восстановлении производства во Фрязино. VII-43.
Интересная особенность: цоколи ламп, с металлическим кольцом, окрашены. Дефект покраски виден на правом приборе. Краска напоминет ту, какой красились 6Б8С, 2Ж2М и т.д.



Интересно. Первый раз вижу крашеный цоколь.

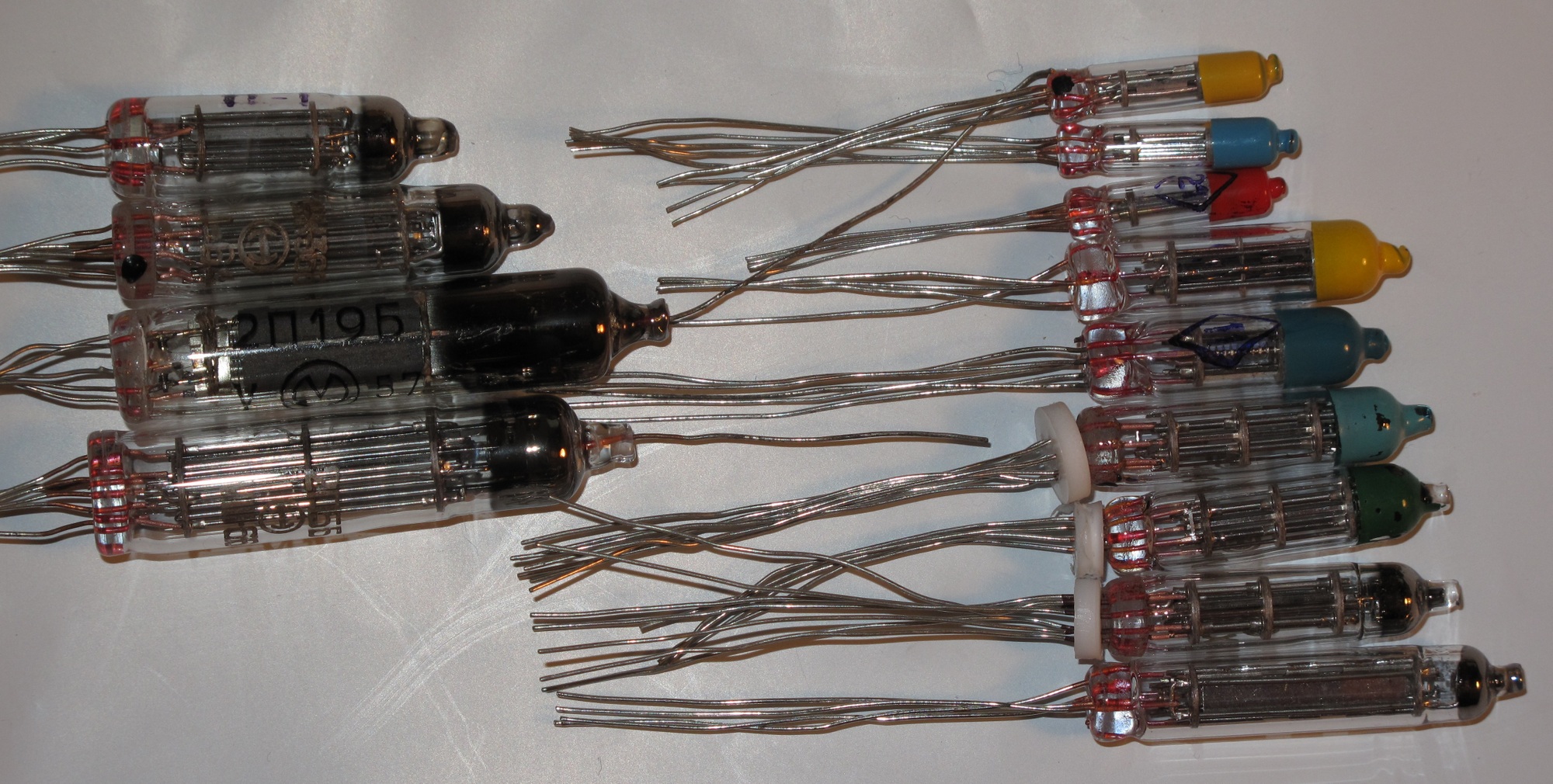

Коллеги, помогите опознать лампы: слева - верхняя, справа - сверху 6, 7 и 8 не могу разобраться как называются.
