Интересные и необычные ЭВП

И еще немного новинок)))

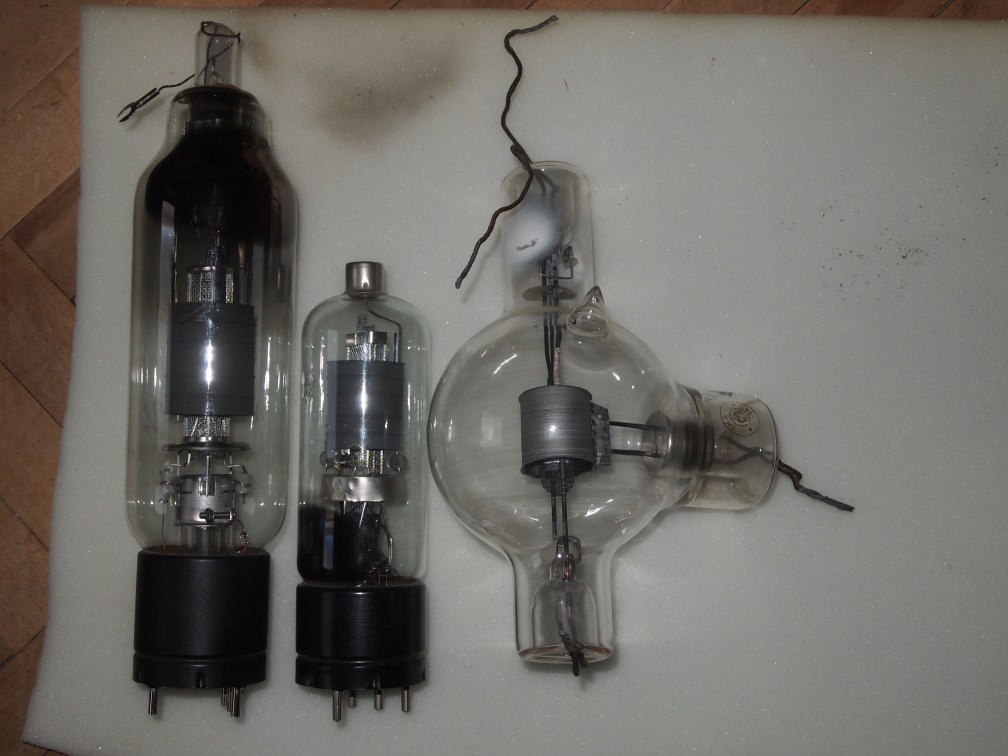

ГКЭ-150, ГКЭ-100, ГИ-1.



И совсем немного ЧСВухи, точнее, СВЧухи))):

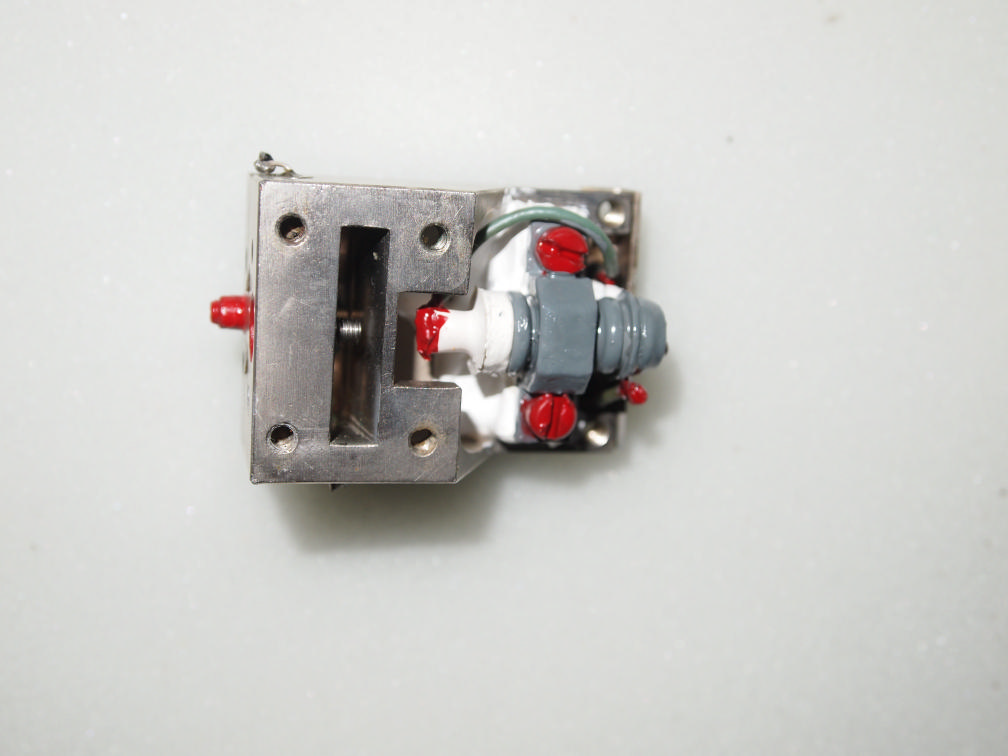

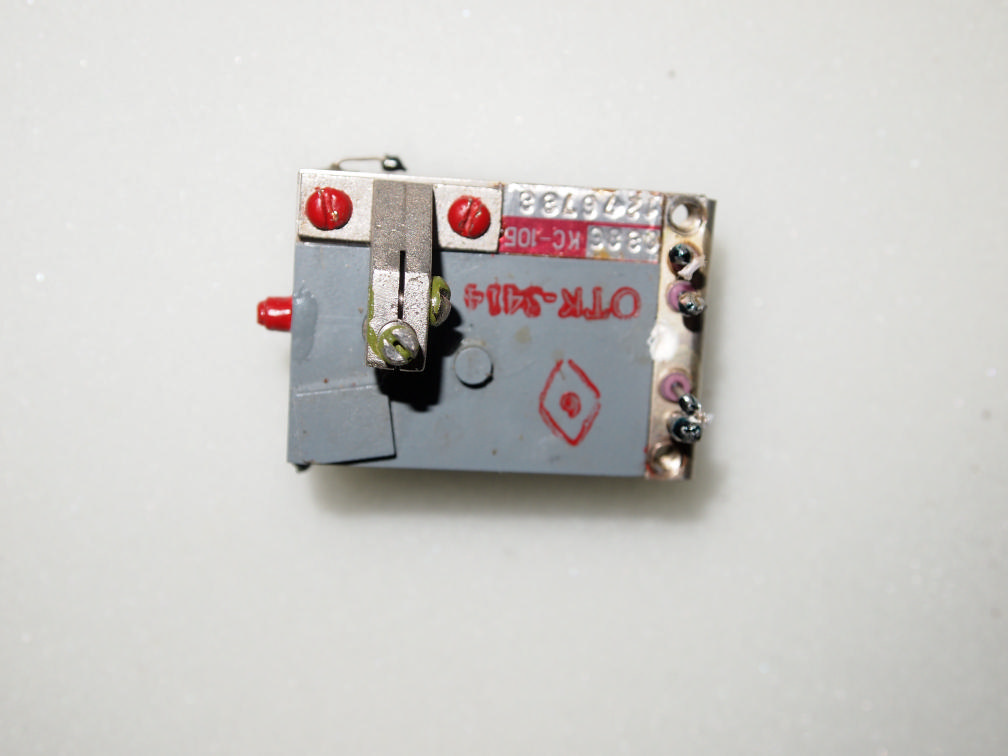

КС-10Б (Клистрон Свехминиатюрный). Довольно редкая штука, надо заметить. Жаль что не положил ничего для масштаба, но он риальне СВЕРХМИНИАТЮРНЫЙ)).



Похож на водородный.

Подсказали, что гелиевый. Ещё интереснее.

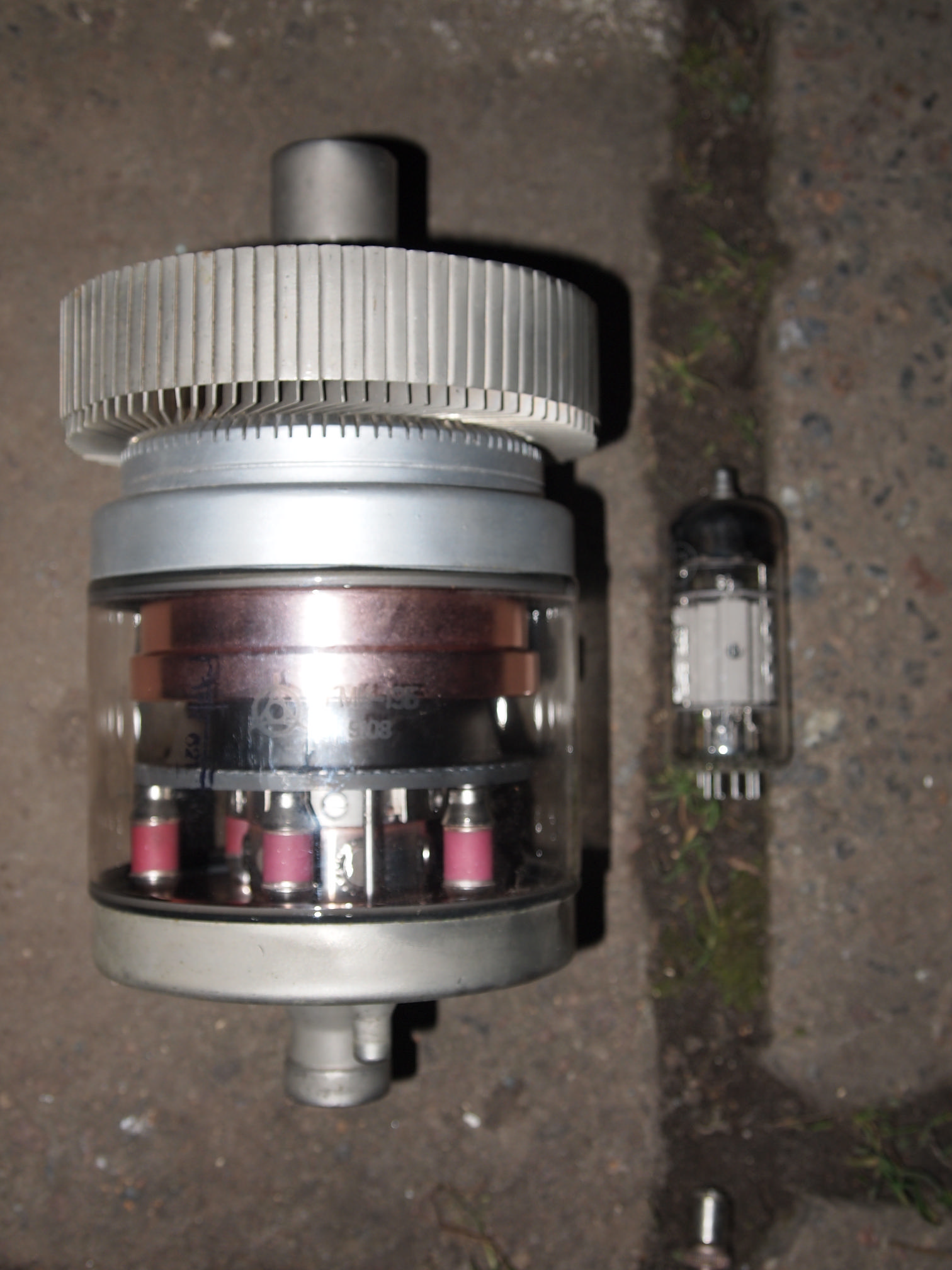

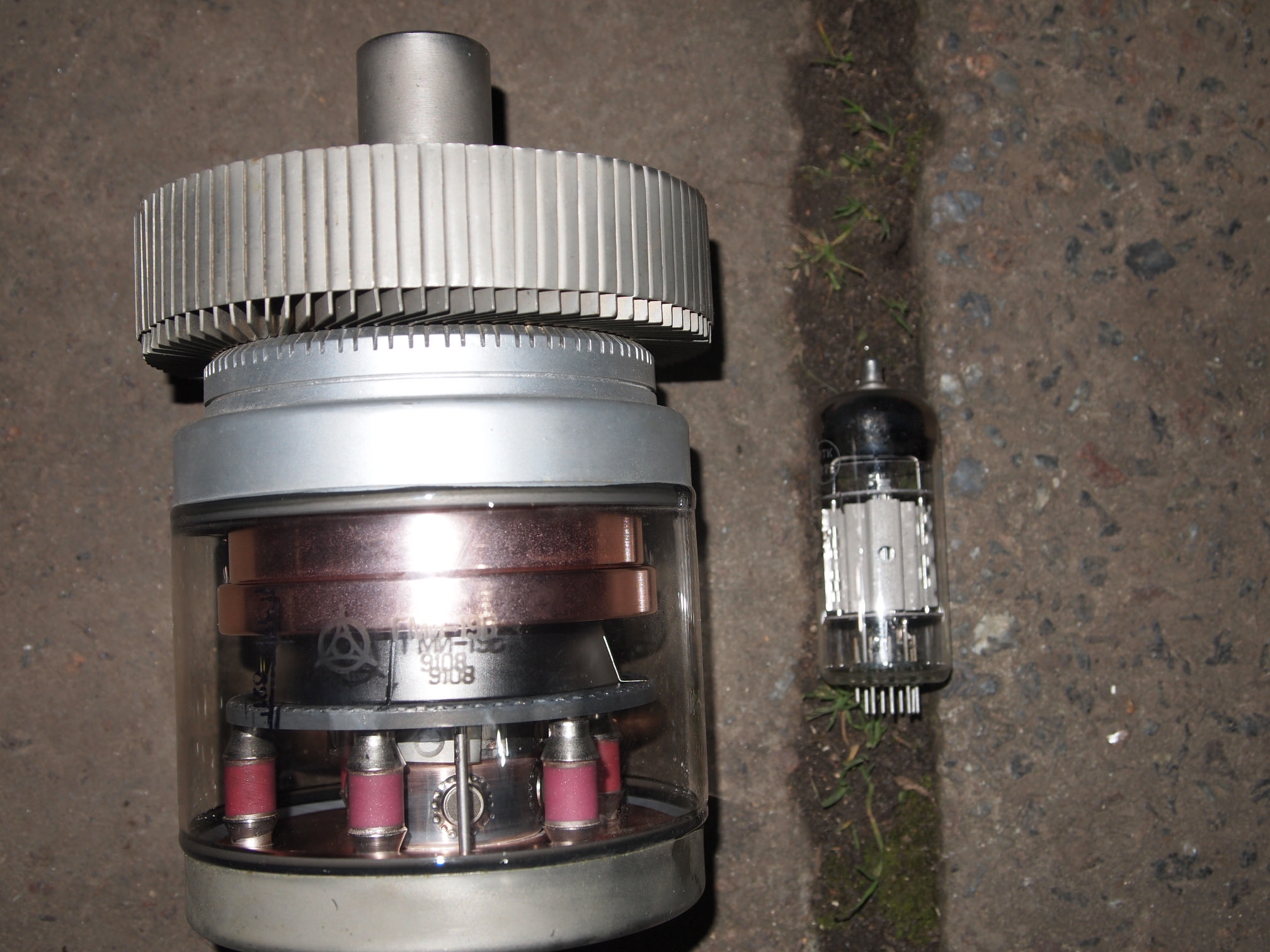

И еще одна довольно интересная "лампочка" - модуляторная ГМИ-19Б. 6П36С для масштаба. Пардон за качество - фоткалось в темное время суток, на улице)))



Дык, он уже у вашего (и нашего) коллеги, в Москве Уточните у него)))

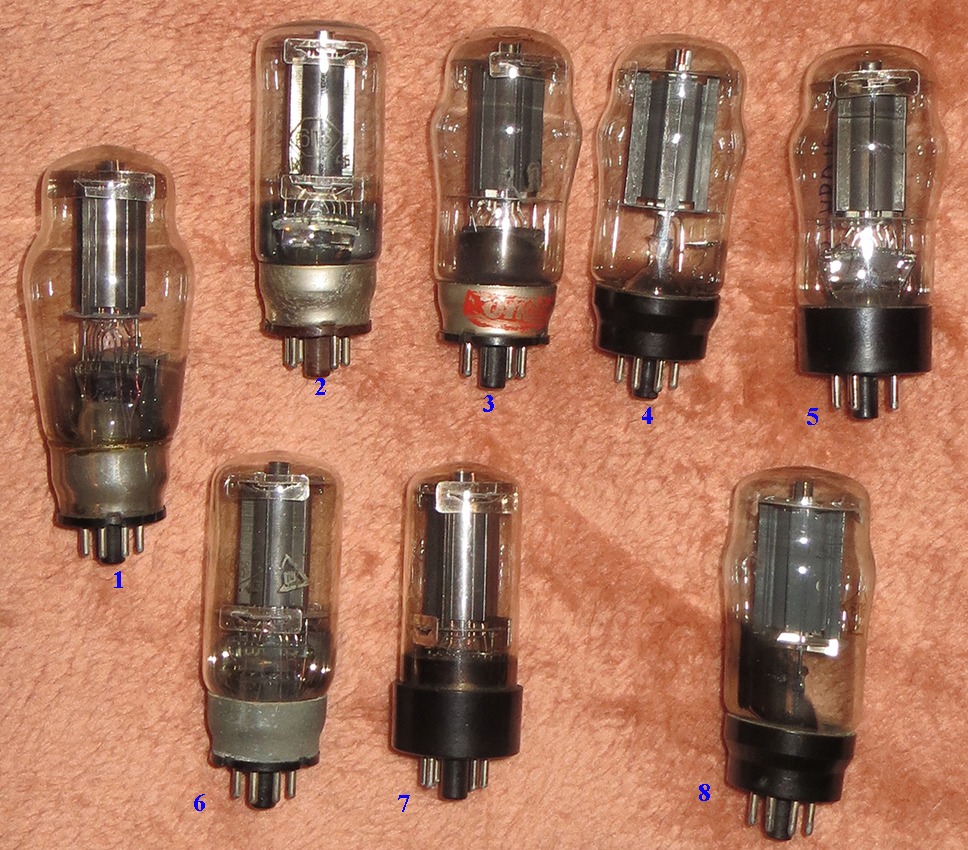

Ранние образцы 6П3С (на деле речь идёт о 6П3).
Фрязино
1. 6Л6С - довоенная предшественница 6П3 (в стеклянном баллоне);
2. IX-45;
3. III-49, цоколь металлический;
4. I-48, и здесь - обратите внимание! - цоколь карболитовый, но по форме совпадает с металлическим цоколем;
5. VII-49, здесь уже баллон и цоколь (карболитовый, цилиндрический) имеют устоявшуюся форму и в таком виде 6П3/6П3С во Фрязино будут выпускать несколько лет.
Ташкент
6. XII-43;
7. Х-49, баллон цилиндрический, мне неизвестны ташкентские приборы в фигурных баллонах; были ли они-? Размер баллона меньше, чем у "стандартных" 6П3С.
Новосибирск
8. IV-46, приборы, выпущенные ранее и позднее этого, мне неизвестны; разовая партия-? Цоколь также представляет интерес.



Для полноты картины нехватает 6Л6 в метелле. Если нтересно - могу показать.



Почему нет? Конечно покажите.

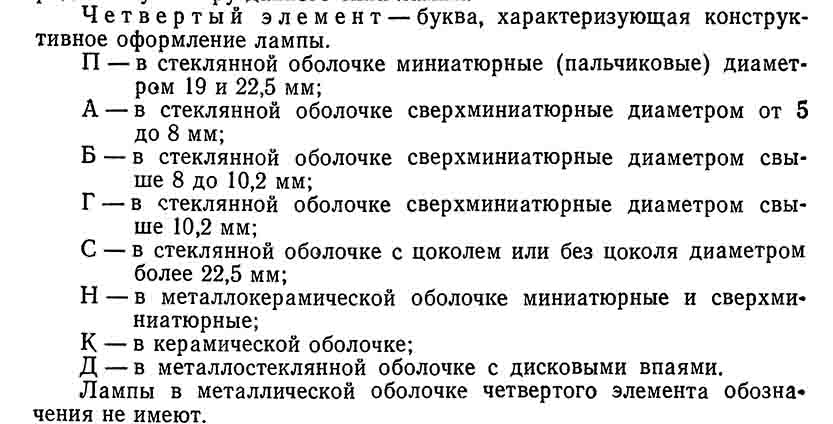

Обозначение обязывает включать... скажем, мощные магнетроны.



По слухам для спецприменений. Ну и срок службы небольшой. Относительно

Значит, "Светлана"... а после отдали в Ульяновск...



С Ленинграда, с Фрязино начиналось всё. Или почти всё.



Вот такая лампа с Аудиопортала. На ней обозначение ПК-250 и навинченные на жесткие выводы провода. У меня были такие, но без маркировки. Может это 6С56П?

Всегда мне казалось, что там ОТК-250 написано.



Буде прибор есть у вас, можно попытаться прозвонить выводы. Их много соединено меж собой.
Навивка, явно на станке выполненная, сама по себе вызывает интерес.



Прибор к сожалению не при мне.
еще фото владельца.
http://s47.radikal.ru/i118/1104/69/4b4d1a400df5.jpg
http://s011.radikal.ru/i316/1104/cc/5bc1132bd180.jpg
http://s005.radikal.ru/i209/1104/b5/418c146653e2.jpg
http://s16.radikal.ru/i191/1104/18/9a26d871bb20.jpg
http://s55.radikal.ru/i149/1104/f1/9816c117ecfb.jpg
http://s50.radikal.ru/i129/1104/7c/b7241bcbeba6.jpg
http://s55.radikal.ru/i147/1104/39/71d8ce072db0.jpg

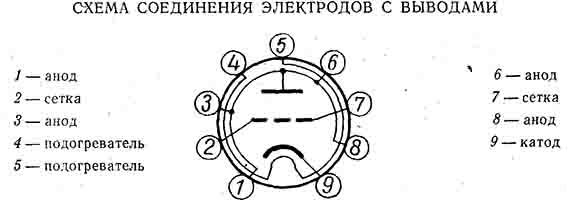

Прибор столь малогабаритный, что не нашлось места двум кернам катода. Катод общий. Разделена (по высоте) первая сетка?
Некое подобие 6Ц5С?

Позднее:
Смотрел смотрел. Нет, не так. Аноды-то на всей высоте прибора. В конечном итоге так и не понял устройство.



У них у всех длинные и гибкие выводы, под пайку.
