Интересные и необычные ЭВП

6Н2П Рефлектор



Даты не видно (



ЕМНИП, должна валяться в коробке с "хламом" 6Н2П МЭЛЗ, 50-51го года. если СИЛЬНО надо - вытащу, проверю, просто оч сложно щас до той коробки добираться(((.



6Н16Б 1982 года. Цвет маркировки и полное отсутствие знака завода. Нетипично.
http://savepic.su/3191392.jpg
http://savepic.su/3180128.jpg
6С11Д, при работе на благо народа 6С21Д
http://savepic.su/3172960.jpg
http://savepic.su/3176032.jpg
suslox, как тебе?
http://savepic.su/3162720.jpg
http://savepic.su/3157600.jpg
б/у - ые.

Безымянные стабилитроны на 150 В. Точкой пометил неисправный
http://savepic.su/3158624.jpg
http://savepic.su/3147360.jpg
http://savepic.su/3153504.jpg



http://savepic.su/3204707.jpg
ИВ-15 и DM160 при -2 В на сетке. Видно, нашу заставить перестать светить намного сложнее.



Если верить Погорилому. А, собственное, почему нет ? 6С21Д должна быть лампа, на деле же это модуль СВЧ автогенератора для радиозондов. Могли часть (или все ?) 6С11Д ставить в изделие.

Мощность накала различается незначительно, длинна электродной системы у ИВ-15 меньше, а шаг навивки сетки больше. Где-то так.



6С11Д в открытой арматуре



Что за агрегат ? Передатчик радиозонда ?



Точно неизвестно, один из экземпляров коллекции scAvenger.



На выходных попалась 6Н2П "Рефлектора" - 1966 год. Теперь верю



6П1П с рамочными сетками:

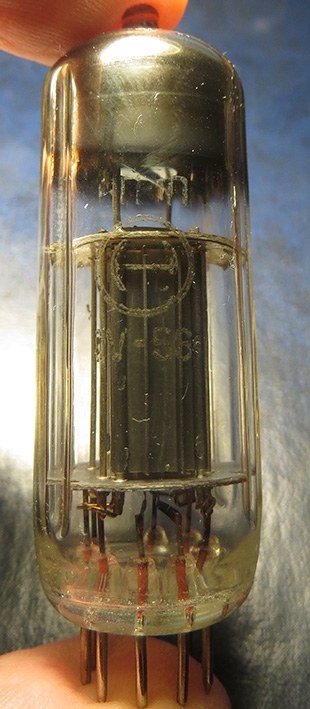

А-общий вид, видно, что не Светлана;
В-видны остатки надпечатки ОПЫТНАЯ; ещё хорошо видны канавки вдоль баллона;

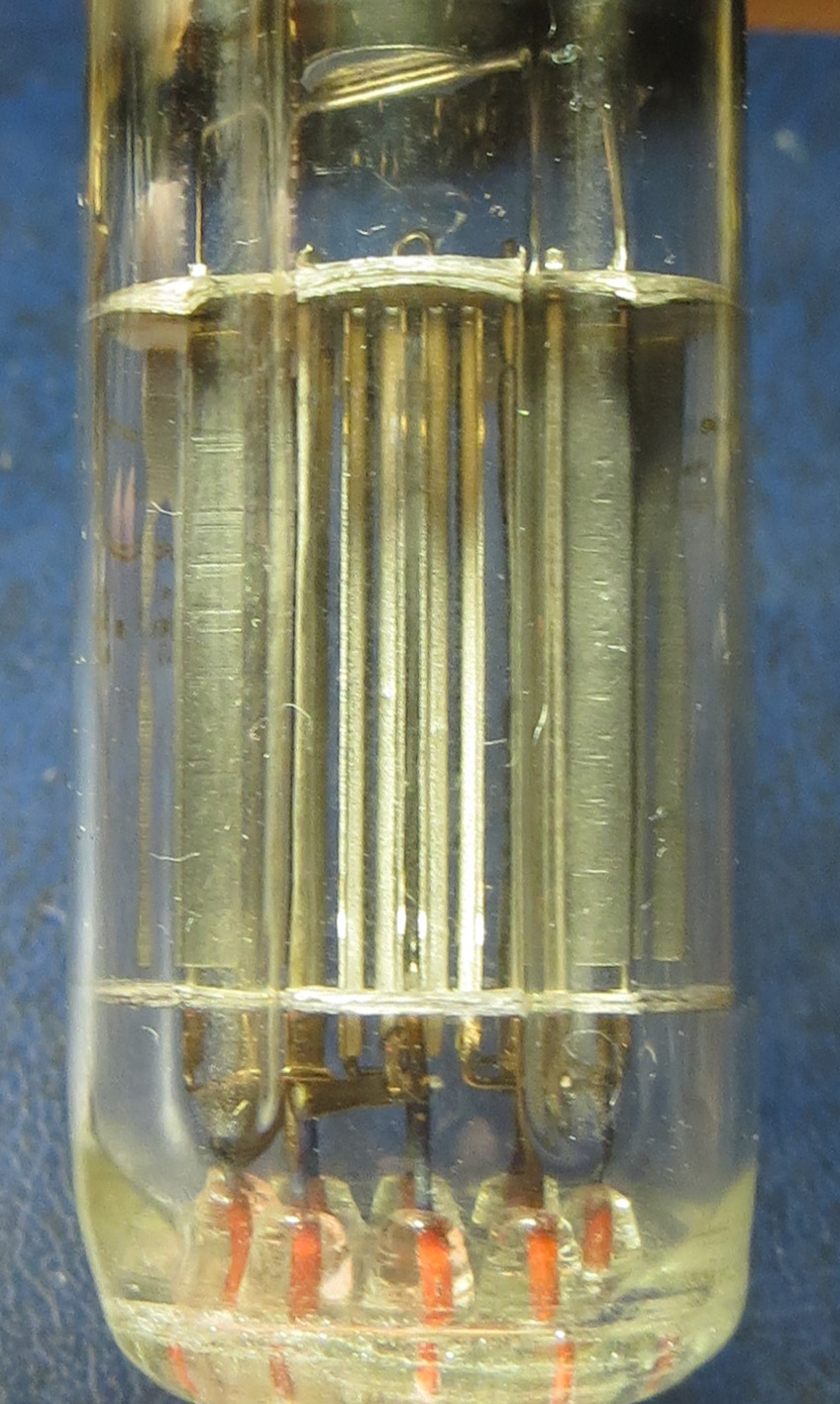

С-вид на рамочные сетки.

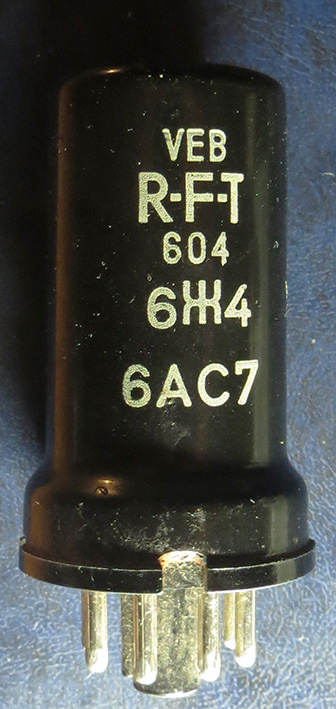

6Ж4 - получено в счёт репарационных поставок...



Японский ртутный газотрон NEC 2H66A
Никакой информации о приборе мне найти не удалось. Только то, что такой газотрон существует...
По виду арматуры, по току накала, по обозначению - вероятно, аналог широко распространённого 866А.
Необычна фориа анода: чашеобразный анод завершается венчиком.

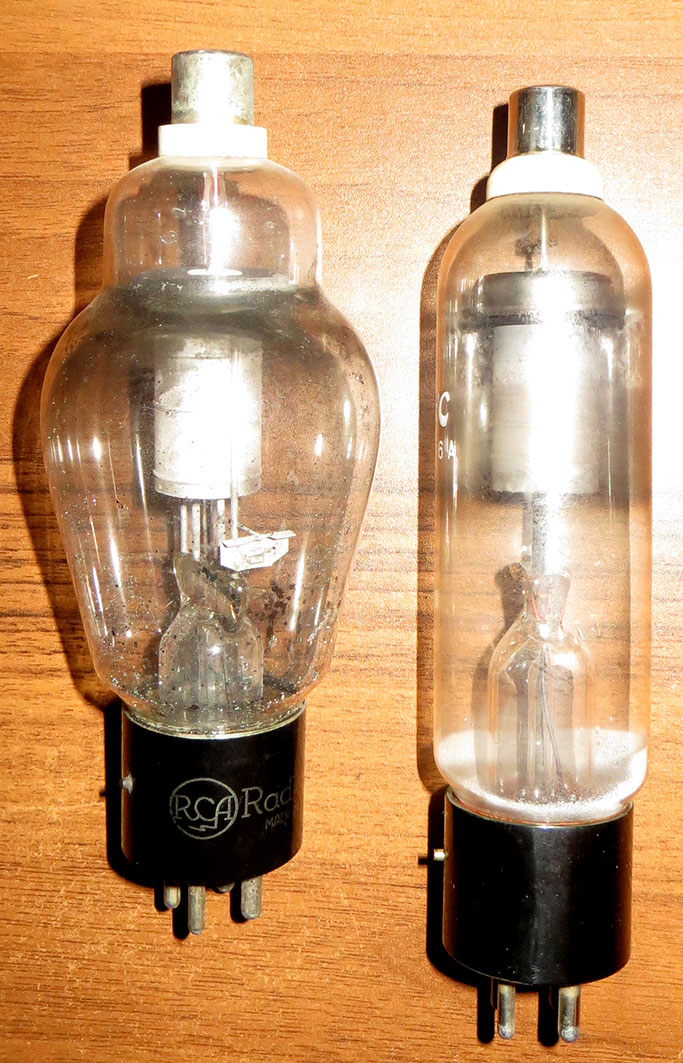

1.JPG: в сравнении с американским RCA 866A;

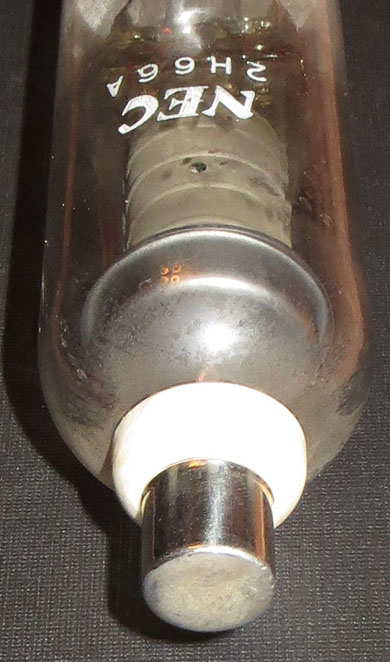

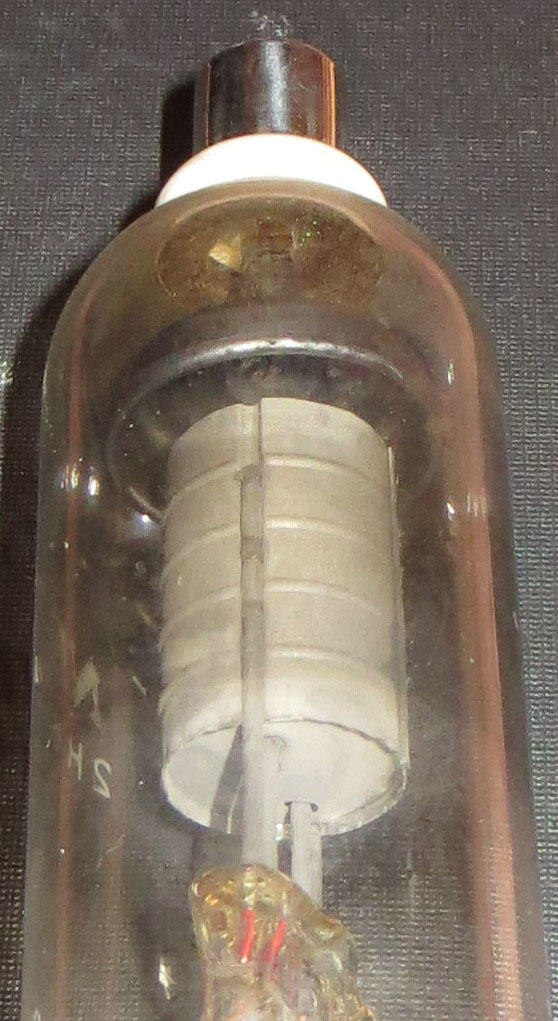

2.JPG, 3.JPG: анод;

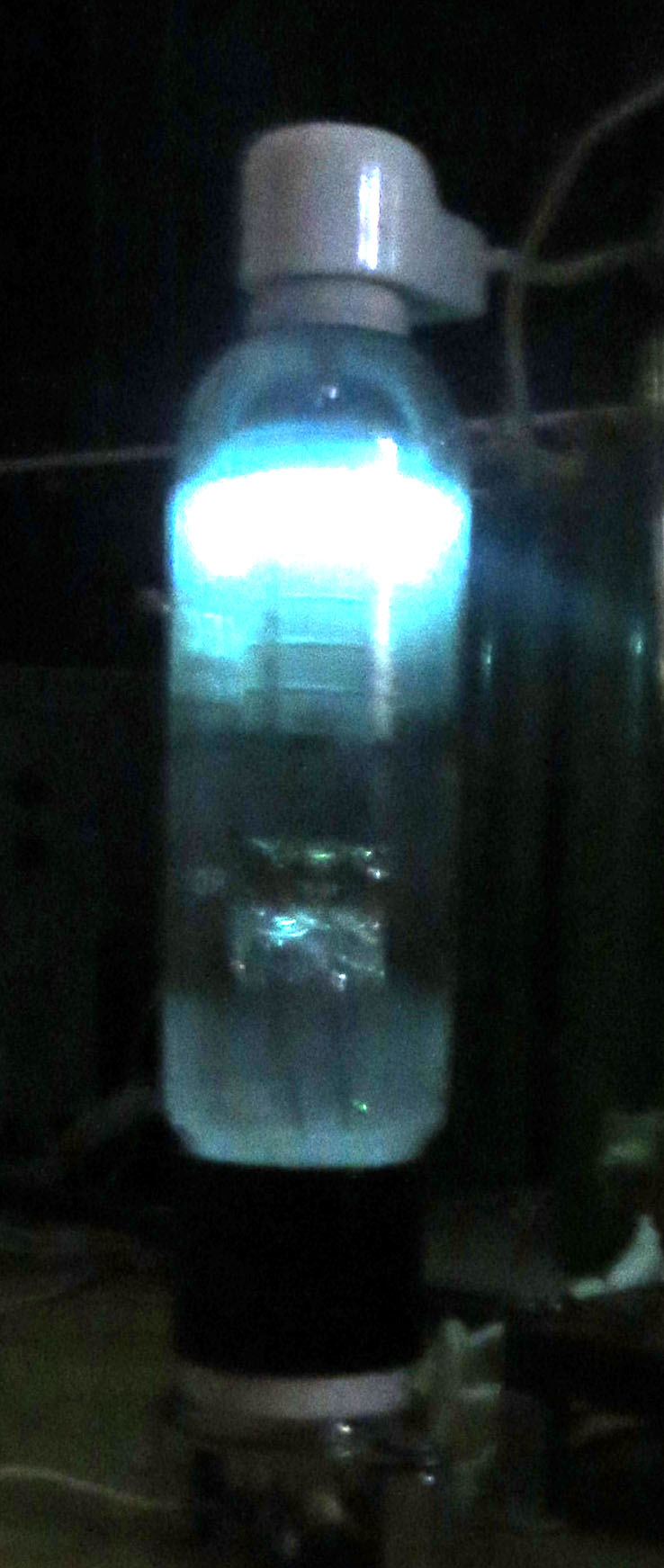

4.JPG: работает.

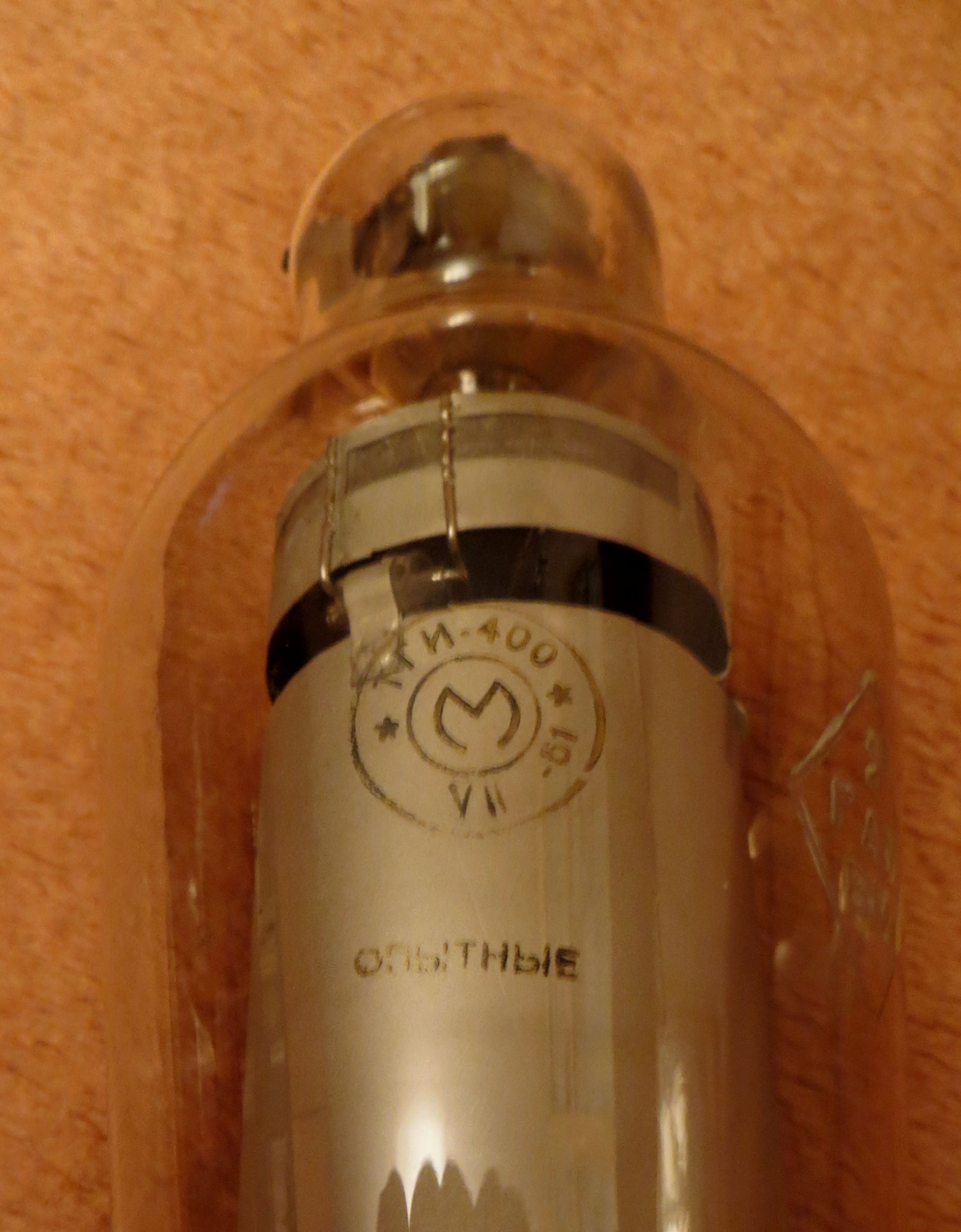

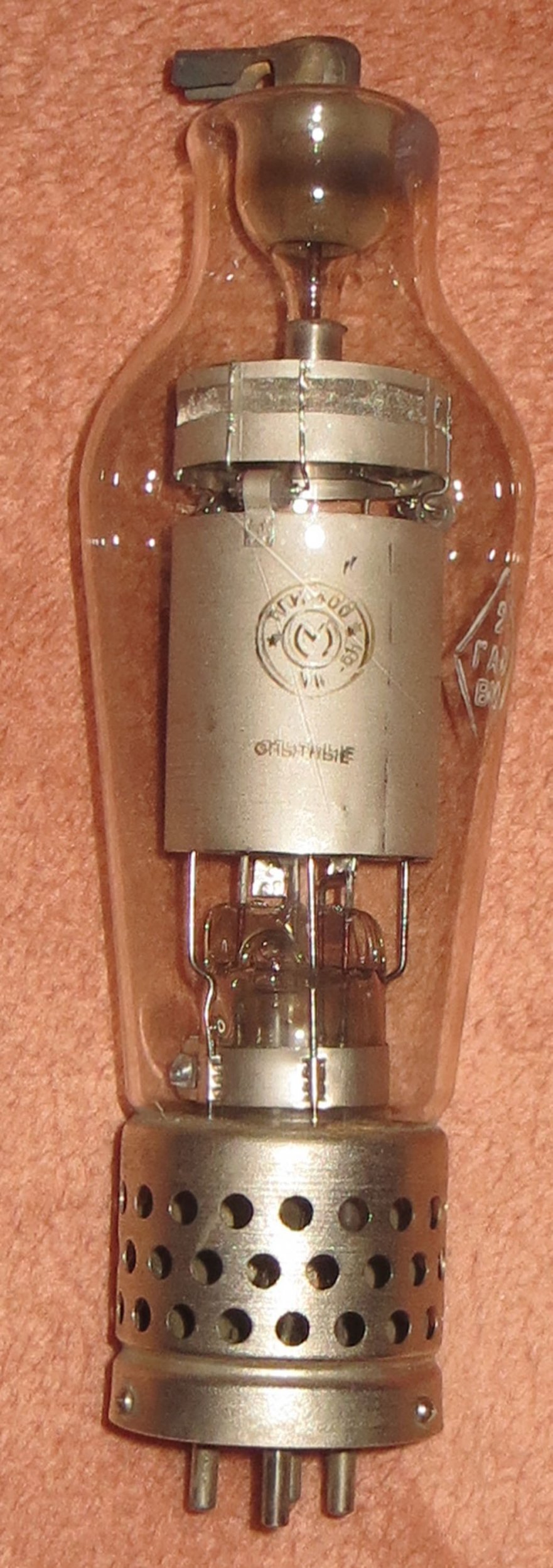

ТГИ-400

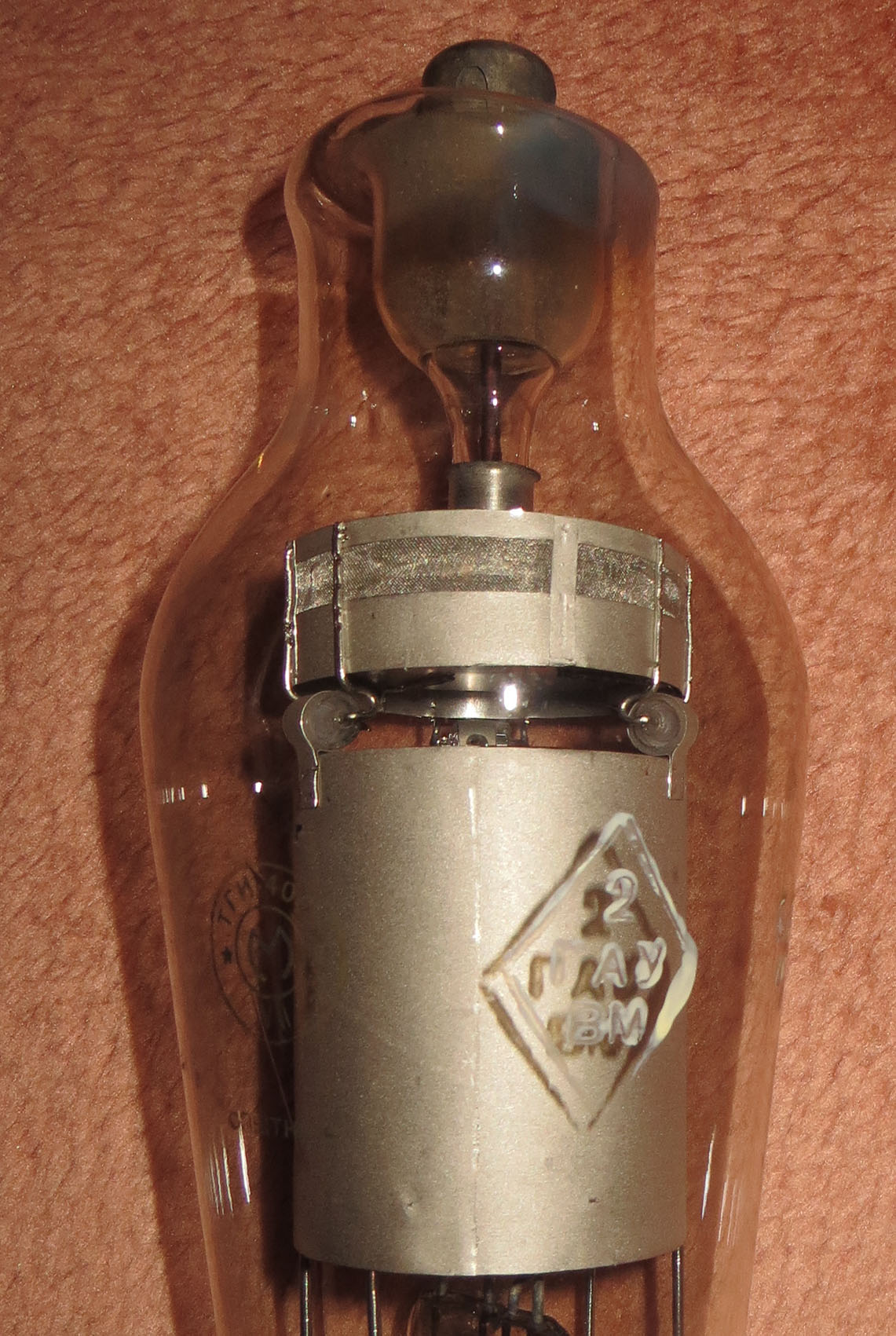

Один из первых импульсных тиратронов. Позднее получит обозначение ТГИ1-400/3.5. А пока ОПЫТНЫЕ Но уже принимались ГАУ.



Ого, вот это раритет!



Да, очень редкий прибор. Сам не ожидал...
Есть (в природе) ещё один: ТГИ-200 - первый в СССР серийный импульсный тиратрон. Прибор наполнен не водородом. Криптон-ксеноновой смесью. Его ищу.
А этот нашёл почти случайно, не а аппаратуре.



У Ворончева, в книге "Импульсные тиратроны" 1958 года, написано что первые отечественные образцы водородных импульсных были разработаны в 1949 году. Видимо, у них название тогда тоже было нестандартное, позже их стали выпускать как ТГИ1-50/5.



ГУ-50 оытная

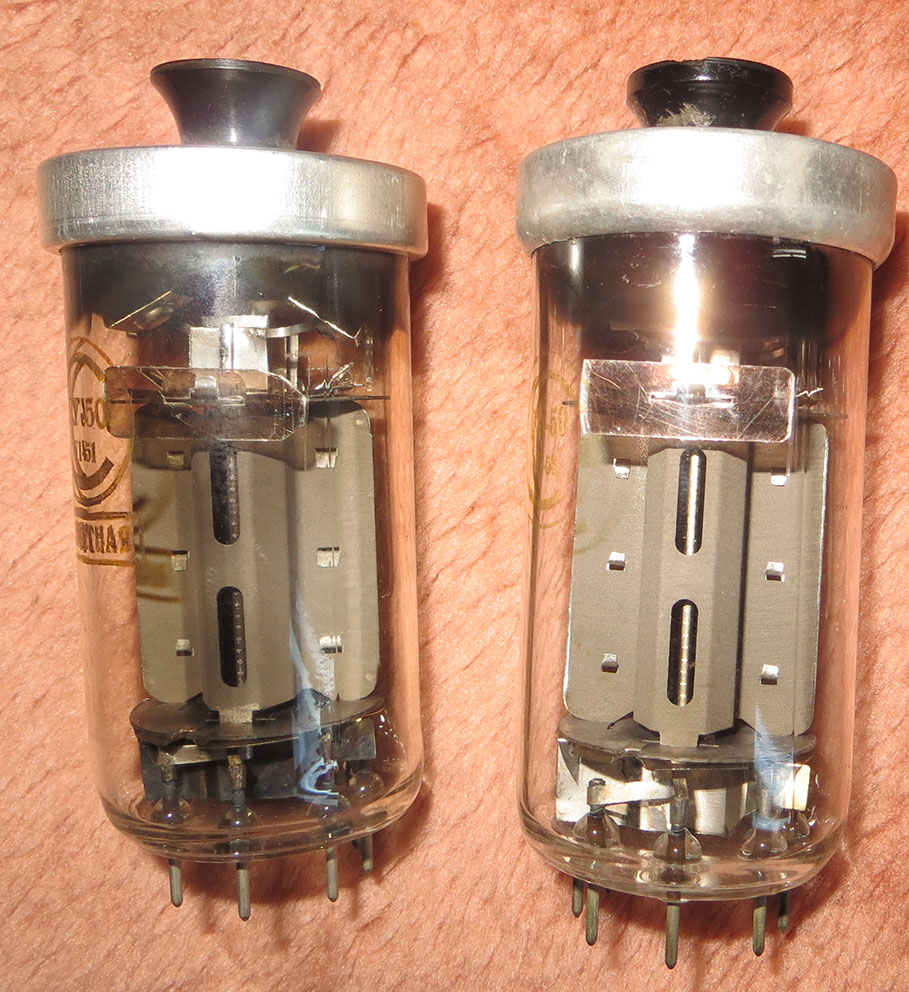

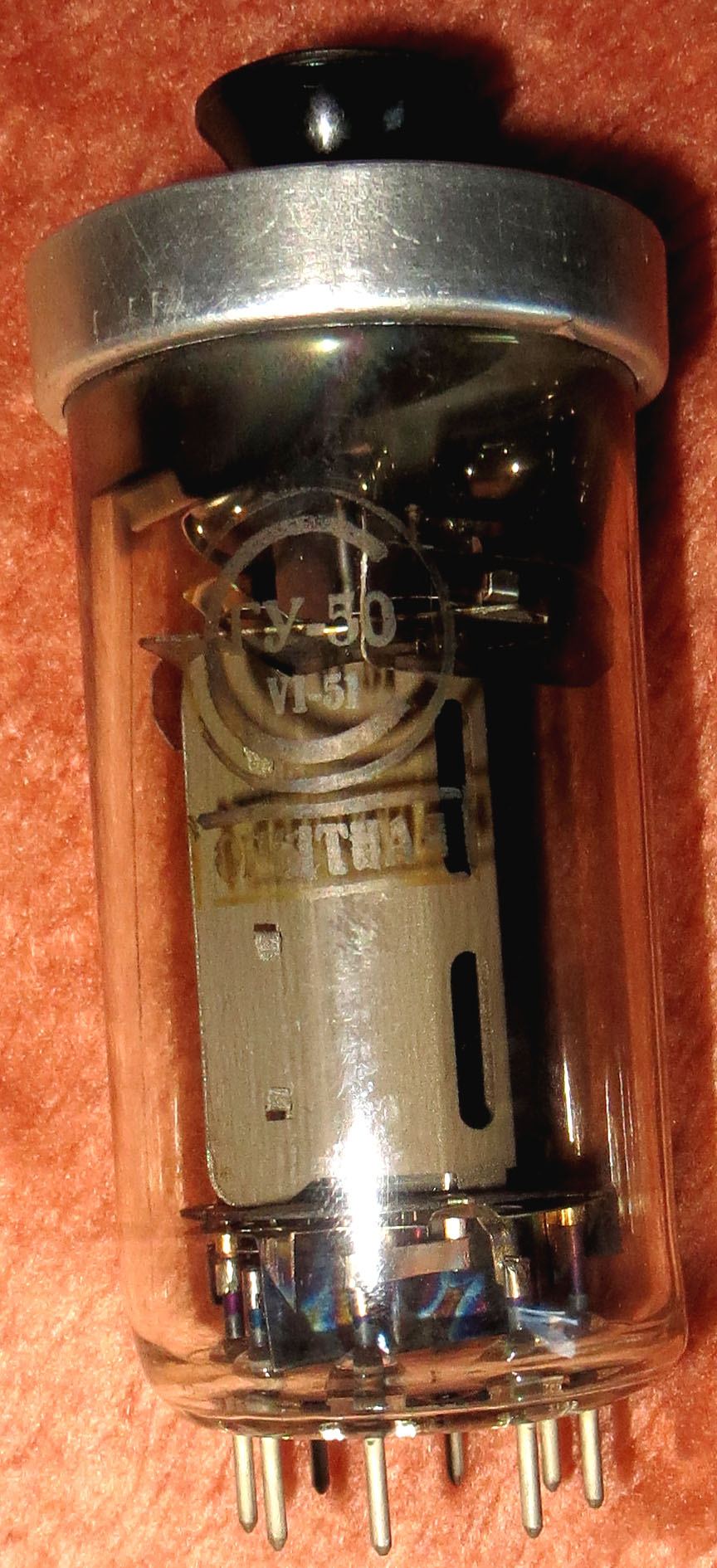

1 - общий вид;

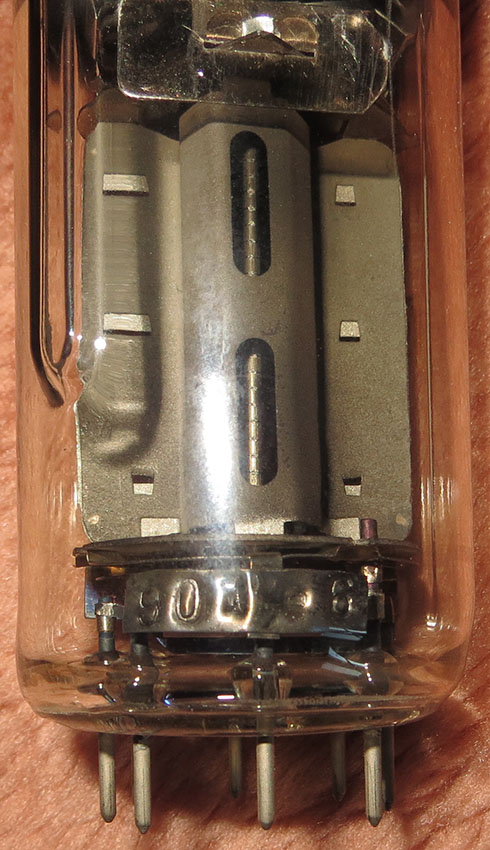

2 - прибор номерной;

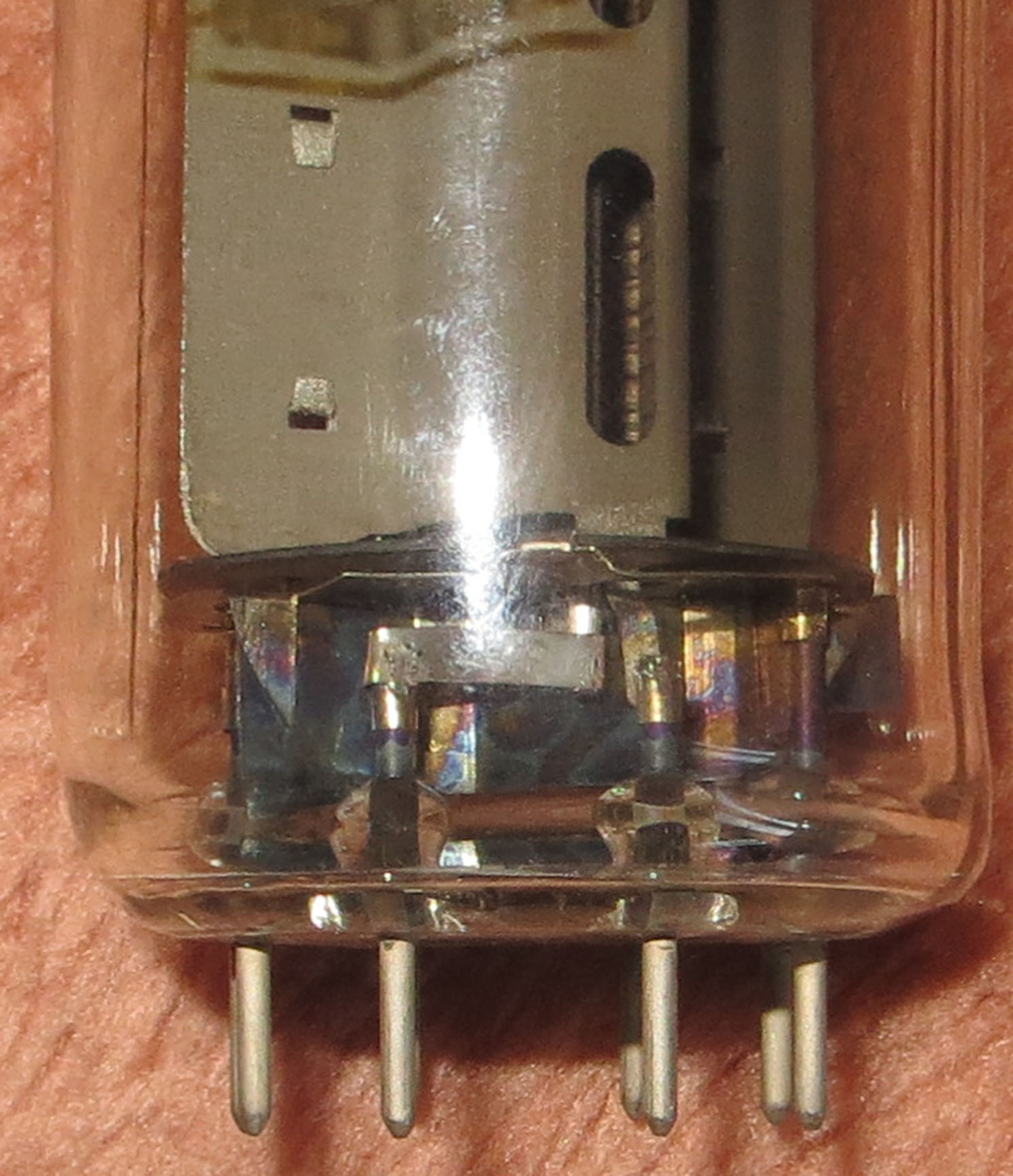

3 - цвет в нижней части арматуры указывает на соединение газовой а не точечной сваркой;
4 - слюдяные пластины крепления верхней части арматуря подрезаны; на более поздних приборах пластины прямоугольные.

ТГ-884

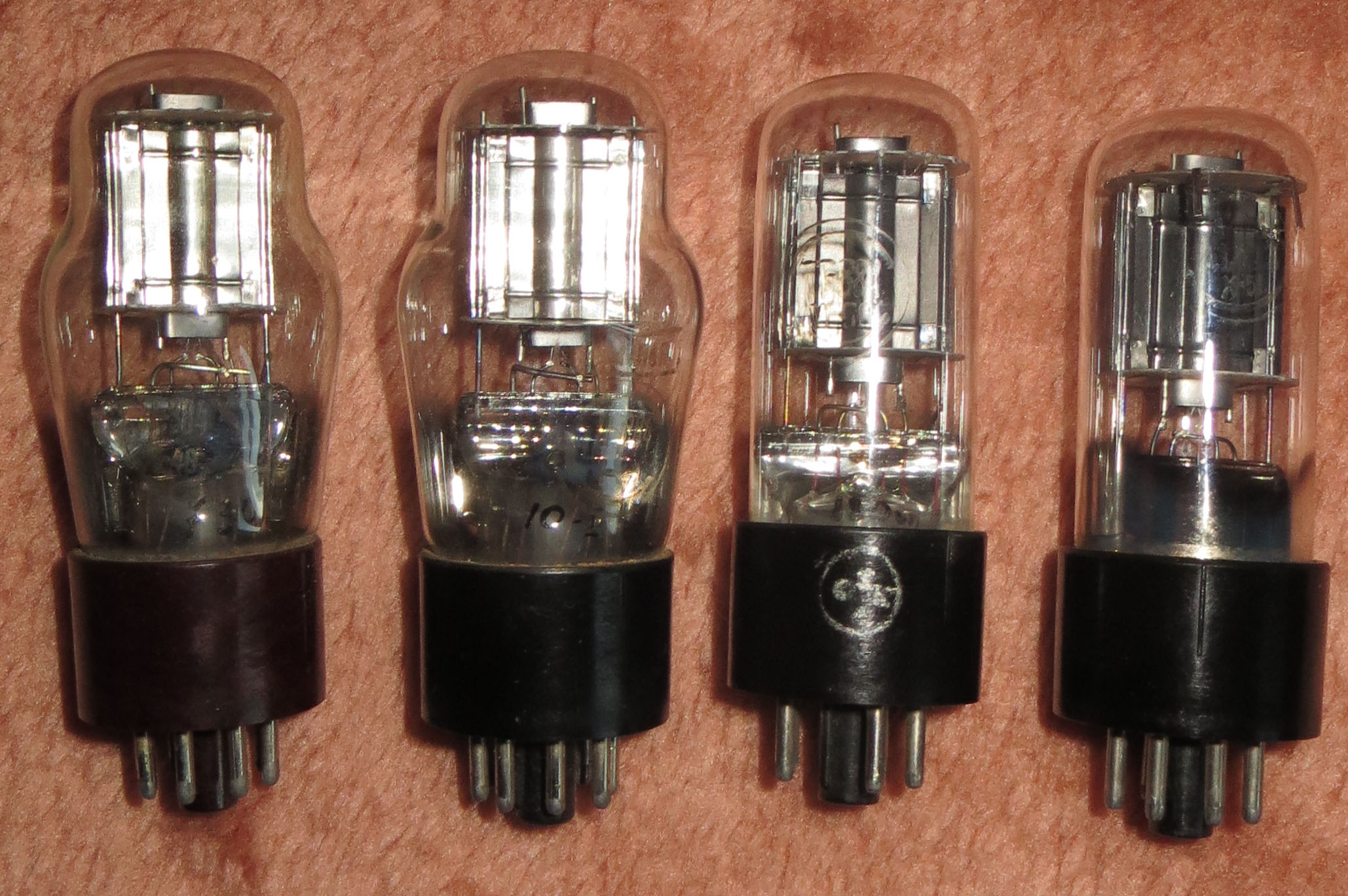

5 - общий вид, приборы разных лет выпуска;

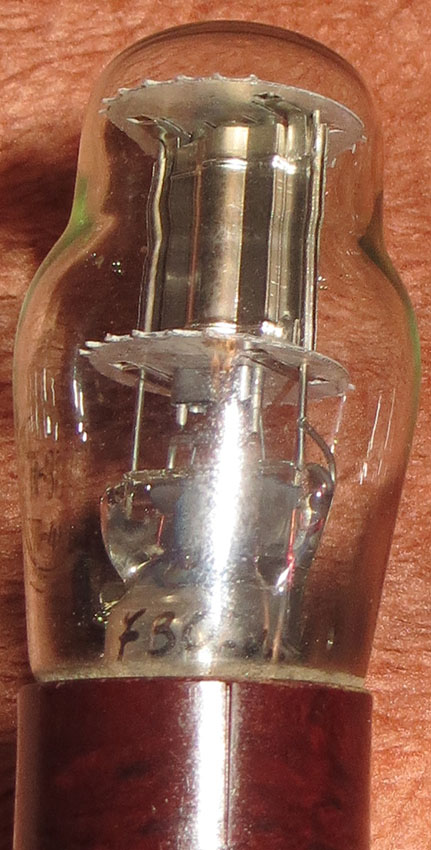

6 - ТГ-884 VIII-48, обе слюдяные шайбы с зубчиками;

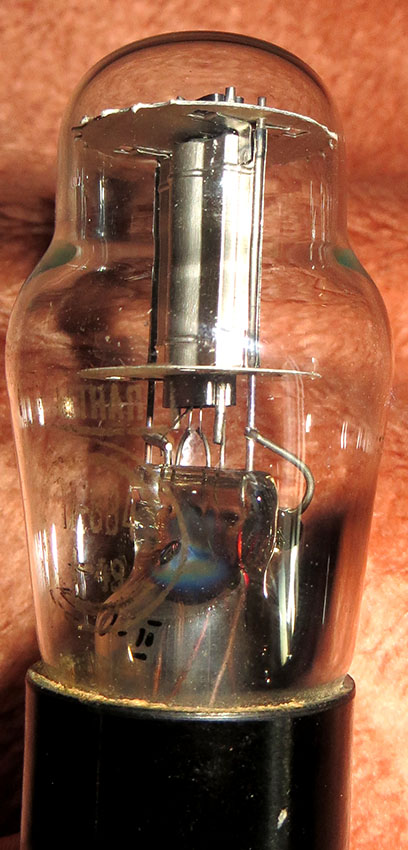

7 - ТГ-884 I-49, опытная, нижняя слюдяная шайба без зубчиков;

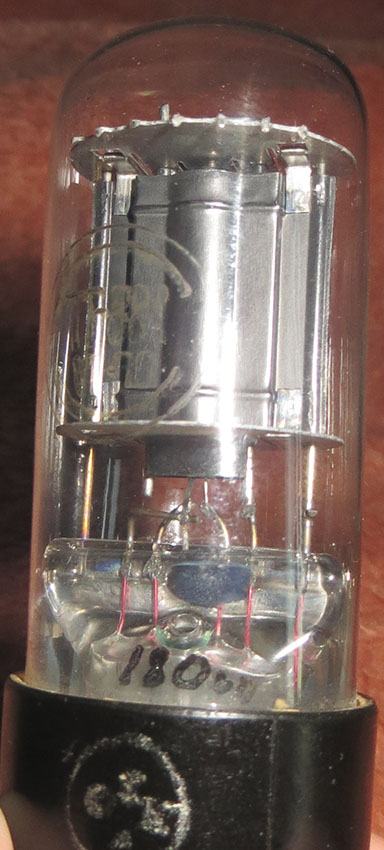

8 - ТГ-884 V-50, баллон цилиндрический, уменьшено число штырей (до шести); видимо это один из последних приборов с таким обозначением;

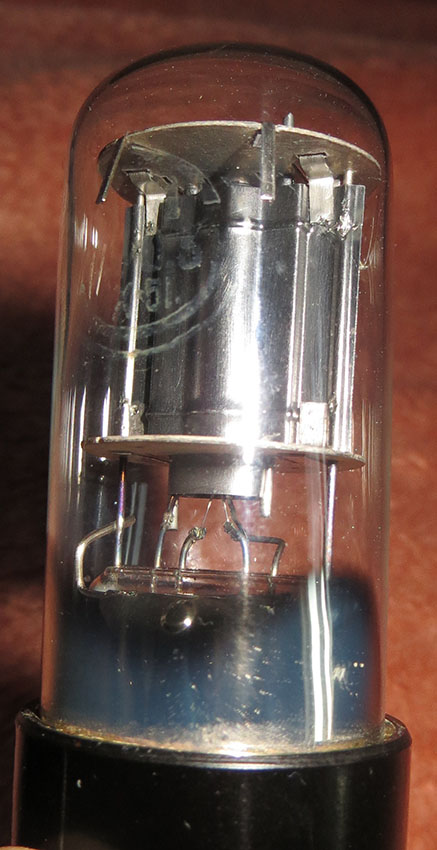

9 - ТГ1-0.1/0.3 Х-51, крепление арматуры последством пружинных лапок; видимо это один из первых приборов с таким (ГОСТ'овским) обозначением;

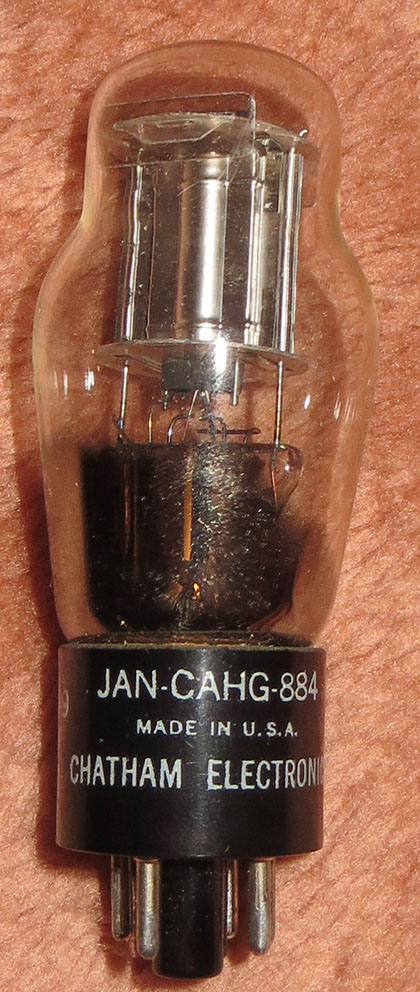

10 - прототип, американский тиратрон 884



Детали подобных приборов никогда не варили газом, только точечная, и, для массивных, винты с гайками. Похоже, опытную ГУ-50 боялись плохо заварить в баллон.
