Интересные и необычные ЭВП

Что на выходе - не помню, вроде гамма, 6МЭв. А откуда выходит излучение - и для меня загадка.



Сказки для ПОЦреотов. Таких производителей в мире хватает. Вот примеры:
http://www.jme.co.uk/JME-Products-Betatron.aspx
http://sentinel.thomasnet.com/product/categories-x-ray-inspection-portable-x-ray-syste-2/ion-portable-x-ray-systems-portable-x-ray-betatron?&bc=100|1020
http://www.irss.ca/documents/JME/Operators Manual - BETATRON 6MeV M issue 1 rev1.pdf
Причем выпускают законченные коммерческие продукты, а не массо-габаритные макеты "из гавна и палок" (с).
П.С. В ПДФ-ке, кстати ,описана неплохо работа бетатрона, размещен чертеж сабжа и ответ на вопрос страждущих - откуда же выходют лучи смерти ))))



Насколько я понимаю - отсутствие необходимости в напряженя сотни - тысячи кВ, со всеми вытекающими плюшками типа отсутсвия необходимости в эпических трансах ,выпрямителях, изоляторах на стопиццот кВ. В вышеприведенной ПДФ указаны ТТХ установки с энергией 6МэВ - общий вес усех юнитов - 160 кг, потребление ликтричества - 1.8кВт. Вполне себе такая портативная установка, можна воткнуть в любую розетку.
П.С. В ВИКИ в статье о сабже приведена ссылочка на монографию "Бетатроны". Я ее пролистал по диагонали - первая часть - теория, чуть менее чем полностью насыщена матаном и малоинтересна))), зато вторая - практическая - весьма любопытна и насыщена годными картинками и другими не менее интересными материалами.
http://portal.tpu.ru/files/departments/publish/Moskalev_Chahlov_betatrons_zac.pdf



Реализовать рентгеновский аппарат с напряжением на аноде трубки более 220 - 250 кВ затруднительно, как и саму трубку. При необходимости получения излучения с большей энергией применяют или изотопы или бетатроны.



Хорошая штука! Применялся в электрометрах для измерения нановольт и пико-фемто ампер. Изолятор, тот желтый, кстати, говорят что янтарный. Вполне кстати реально. Одно жаль - логотипа на нем нет(((



Почти ОГПУ
Логотип ОКБ Автоматики. Вроде у всех филиалов был один и тот же логотип, по крайней мере в то время.
СР-50 на блоке с надписью ИМТ-05 подключался и измерителю малых токов, внутри которого и стоял динамический конденсатор, как модулятор.



Спасибо большое! П.С. А что это за коробочка на фото? И что там делает значек радиоактивности?



Это стабилизатор тока детектора ДПР на основе ионизационной камеры с тритиевым источником, работающей в режиме насыщения . Камера поддерживает постоянный ток в цепи детектора 2x10-9 А. Все из состава газового хроматографа Цвет-100, в детекторе ДПР тоже радиоактивный Pu-239.



крутая штука!!

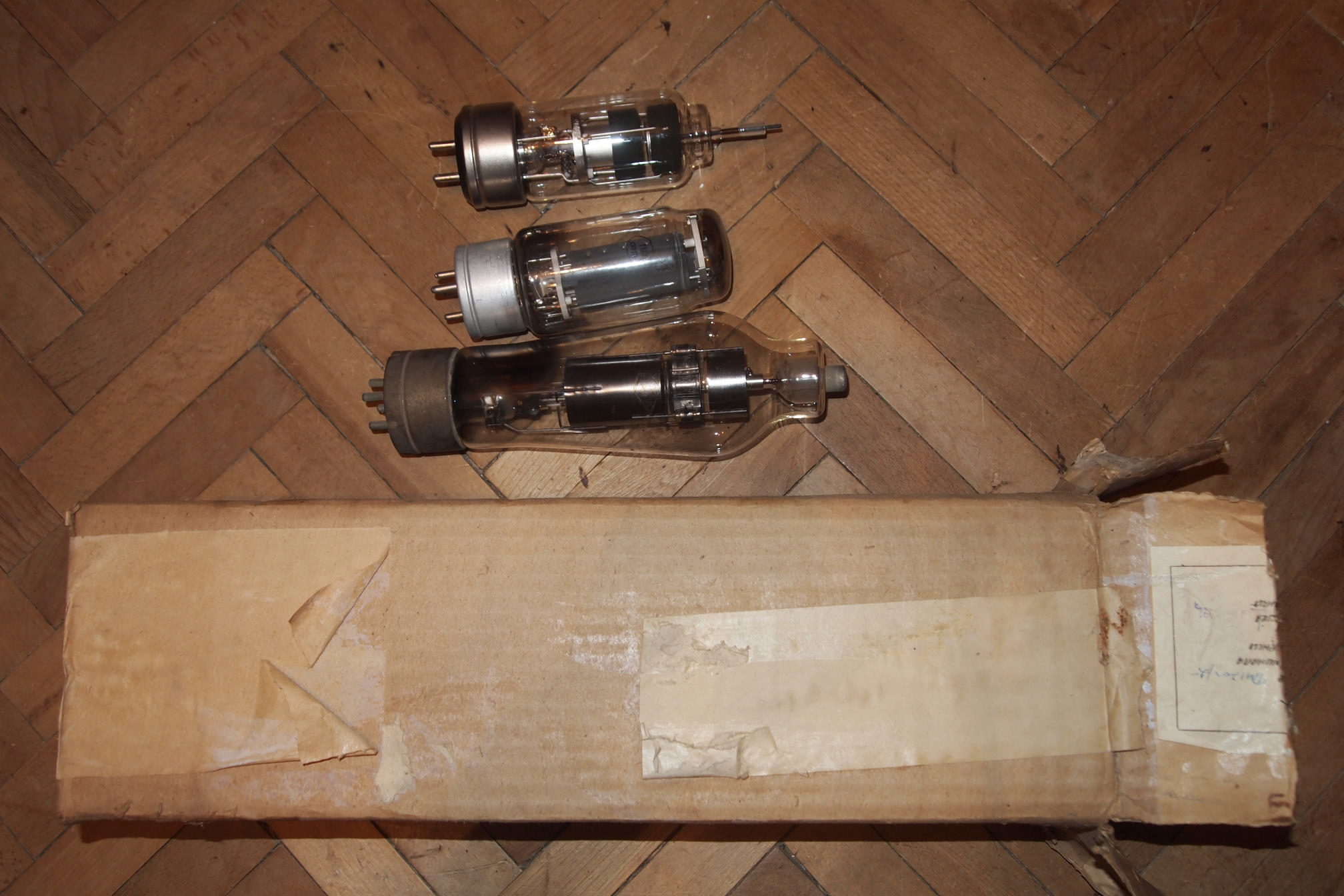

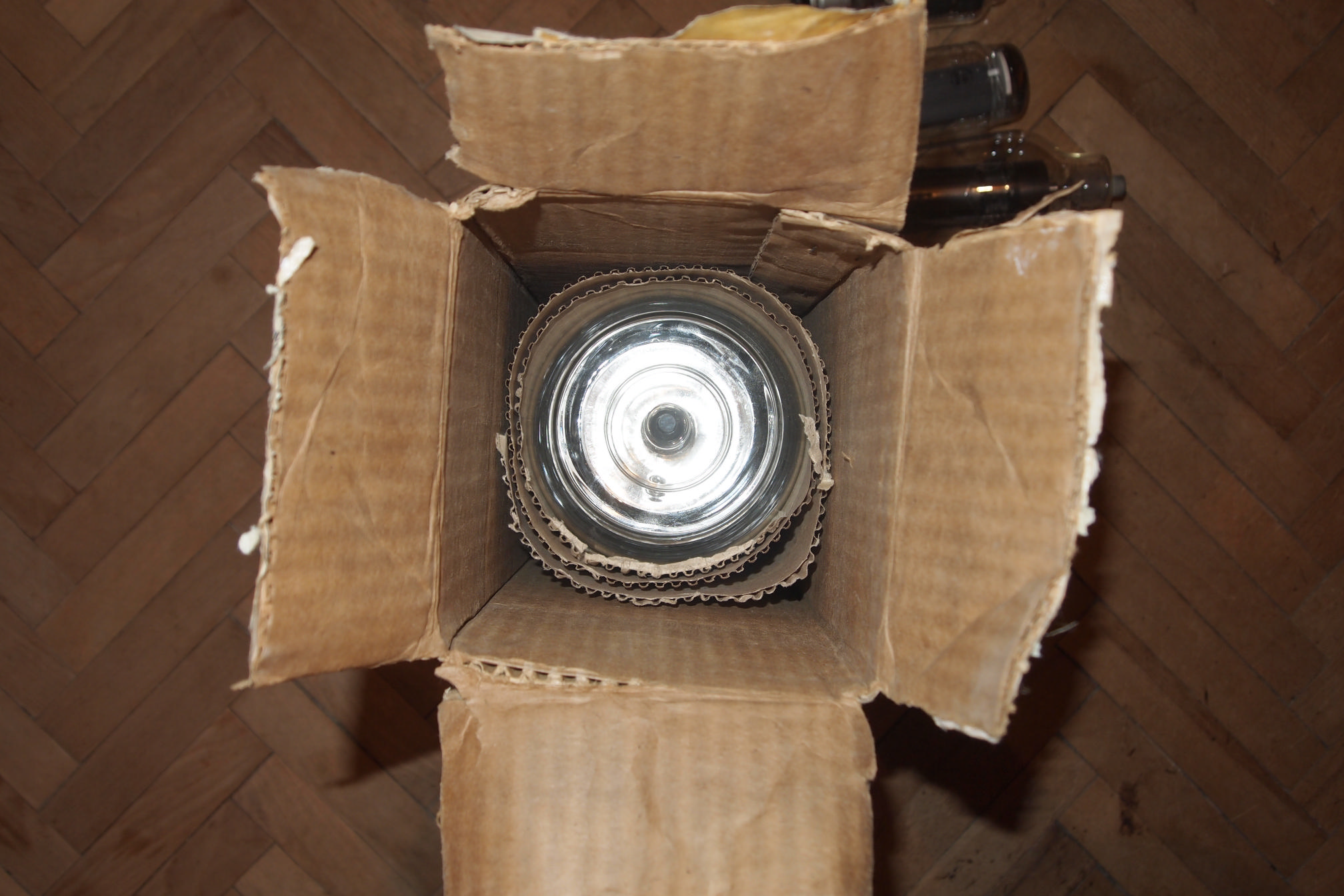

"Небольшая" кучка всяких тиратронов. ТГИ200, ТГИ1-700/25 и всякая мелочь пузатая...
П.С. Да, ГМ-70 там для масштабу)))



детектор постоянной скорости рекомбинации (ДПР) На детекторе ДЭЗ стабилизируется напряжение, на ДПР стабилизируется ток.



http://savepic.su/3166125.jpg

DM160 в работе. Слева ИВ-15 для сравнения. Потом выложу наглядное фото - у этих ламп разные характеристики (зарубежная имеет большую крутизну и меньшее напряжение отсечки анодного тока).



Да ладно... Существуют ли в природе 6Н2П производства не "Восхода" ? Сижу, держу в руках самую обычную 6Н2П-ЕВ, и тут понимаю, что других нигде не встречал. Даже в Сети. Вроде как могли быть Саранска... но уверенности нет.
