Интересные и необычные ЭВП

Спасибо
Хоть что-то. Долговечность... не слишком радует.



а она, по-моему, у всех счётчиков невелика



Стабилитрон СГ-201С
На сайте ув. Клапауция показаны СГ-201 и СГ-201С: http://www.155la3.ru/sg201.htm В том числе и СГ-201 со снятым кожухом (не баллоном).

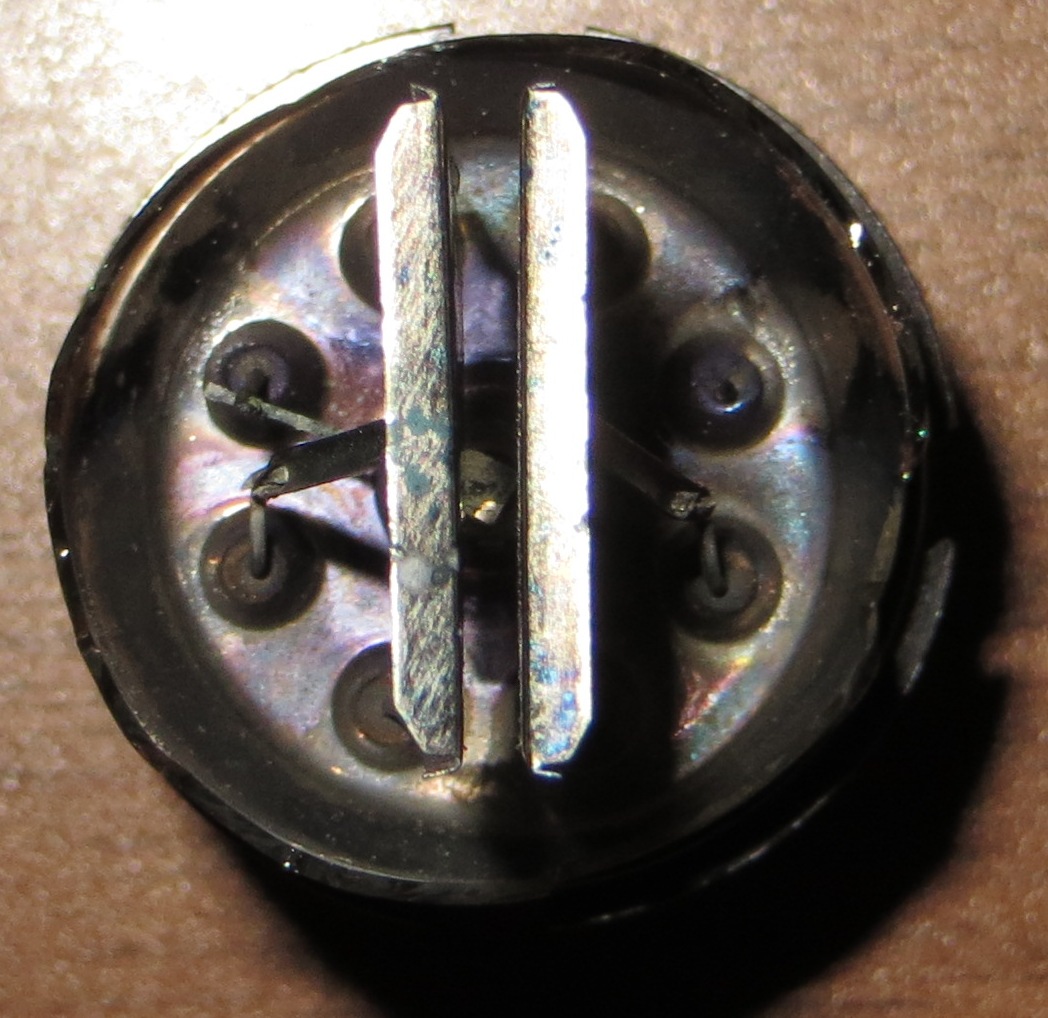

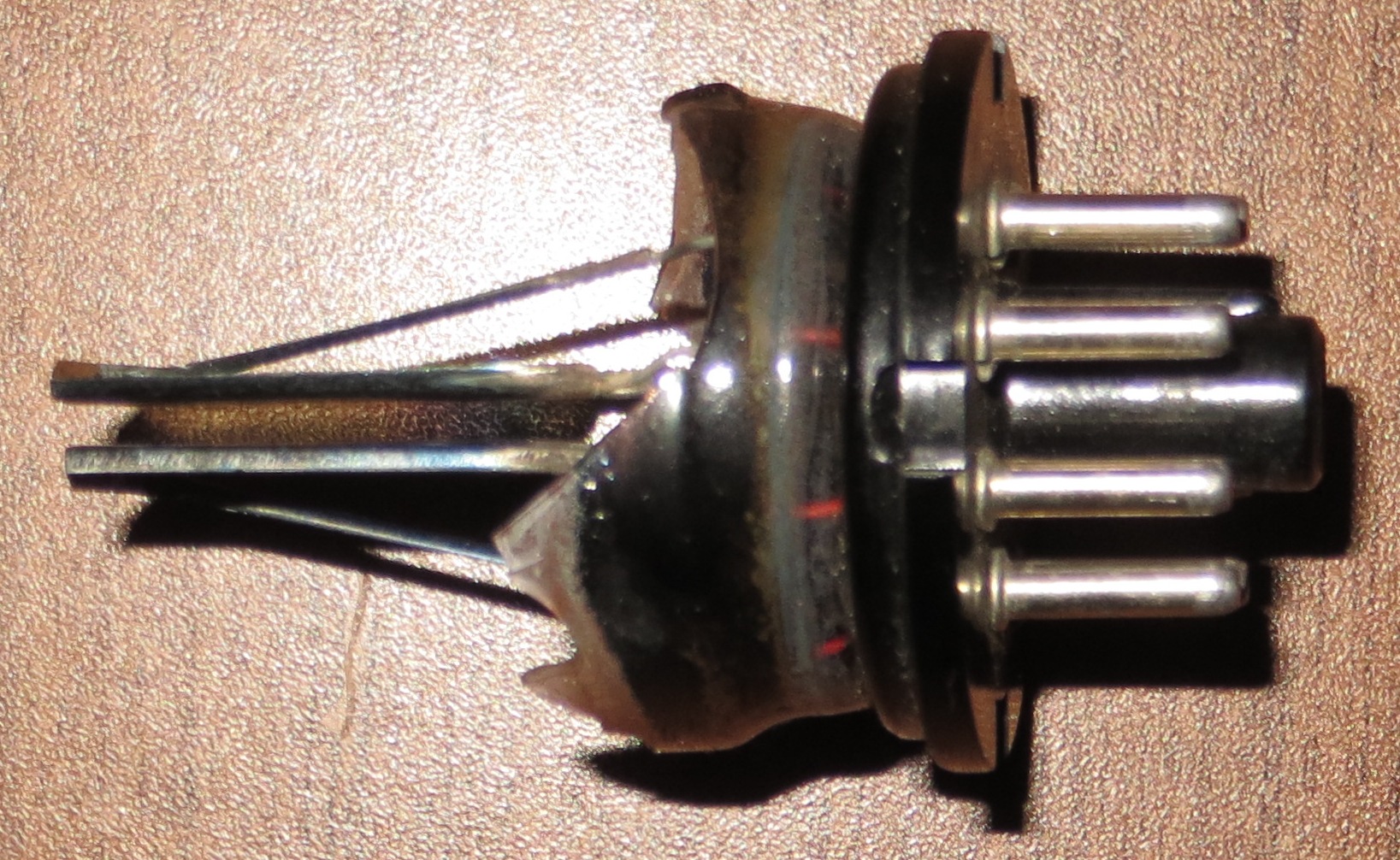

На баллон СГ-201С изнутри нанесено непрозрачное покрытие. У этого прибора, потерявшего вакуум, покрытие истончилось, стало полупрозрачным. Удалось рассмотреть арматуру, вызвавшую удивление. Оказалось, СГ-201С кардинально отличается как от СГ-201, так и от ранних стабилитронов типа, например, СГ-4с usw. Внутри баллона находится вот что:



Он что, неполярный прибор СГ-3С рядом с ним смотрится очень хрупким.

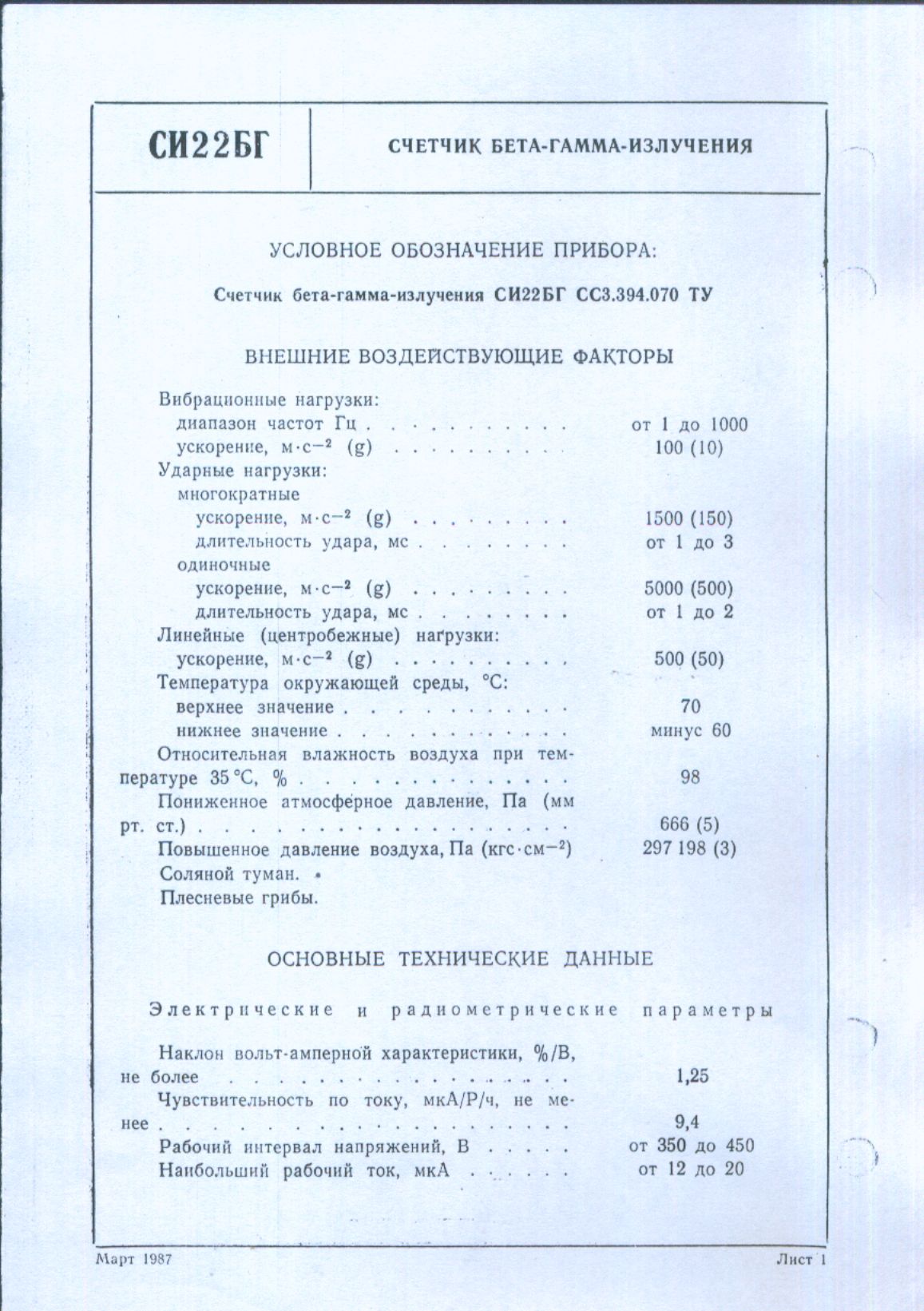

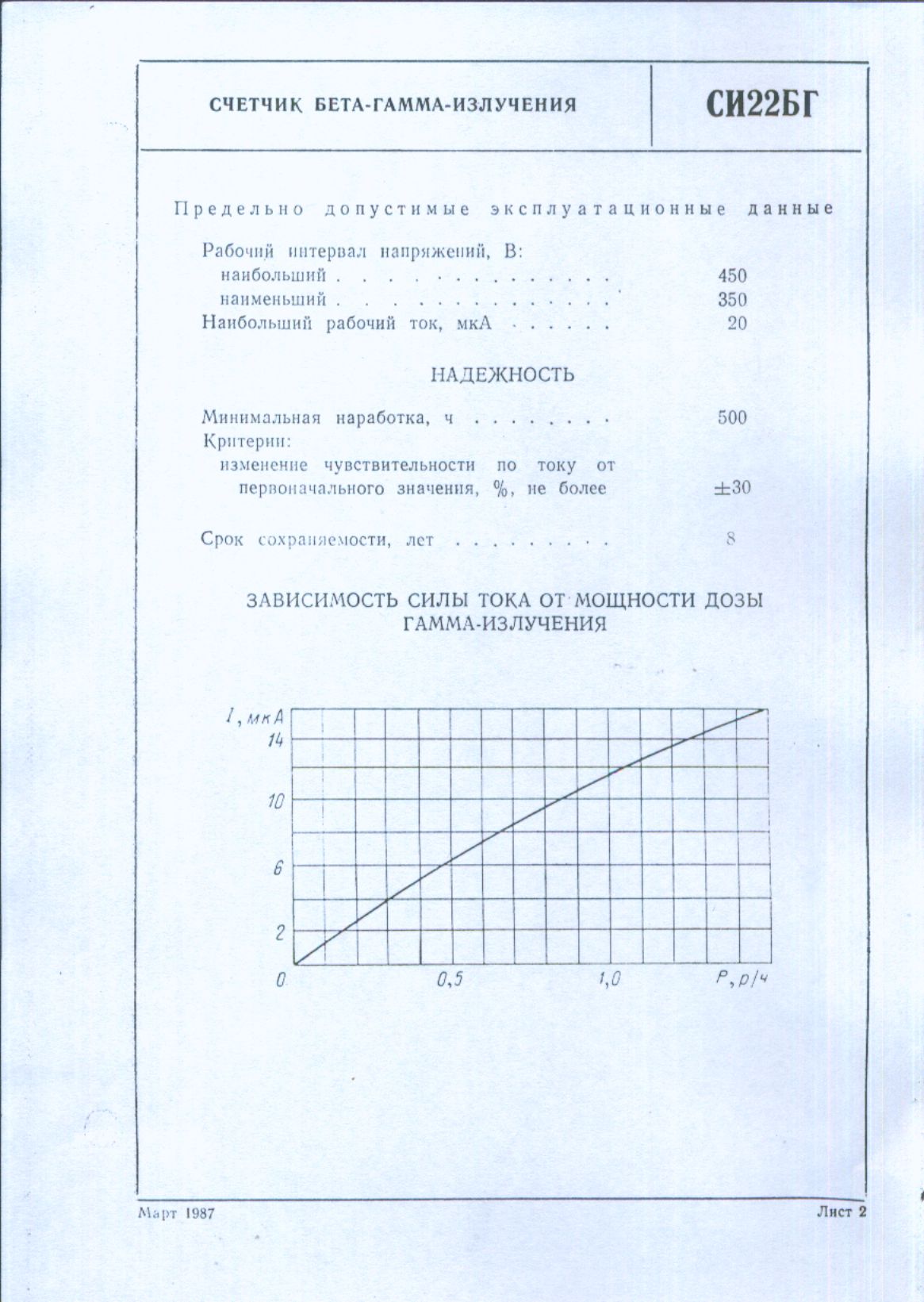

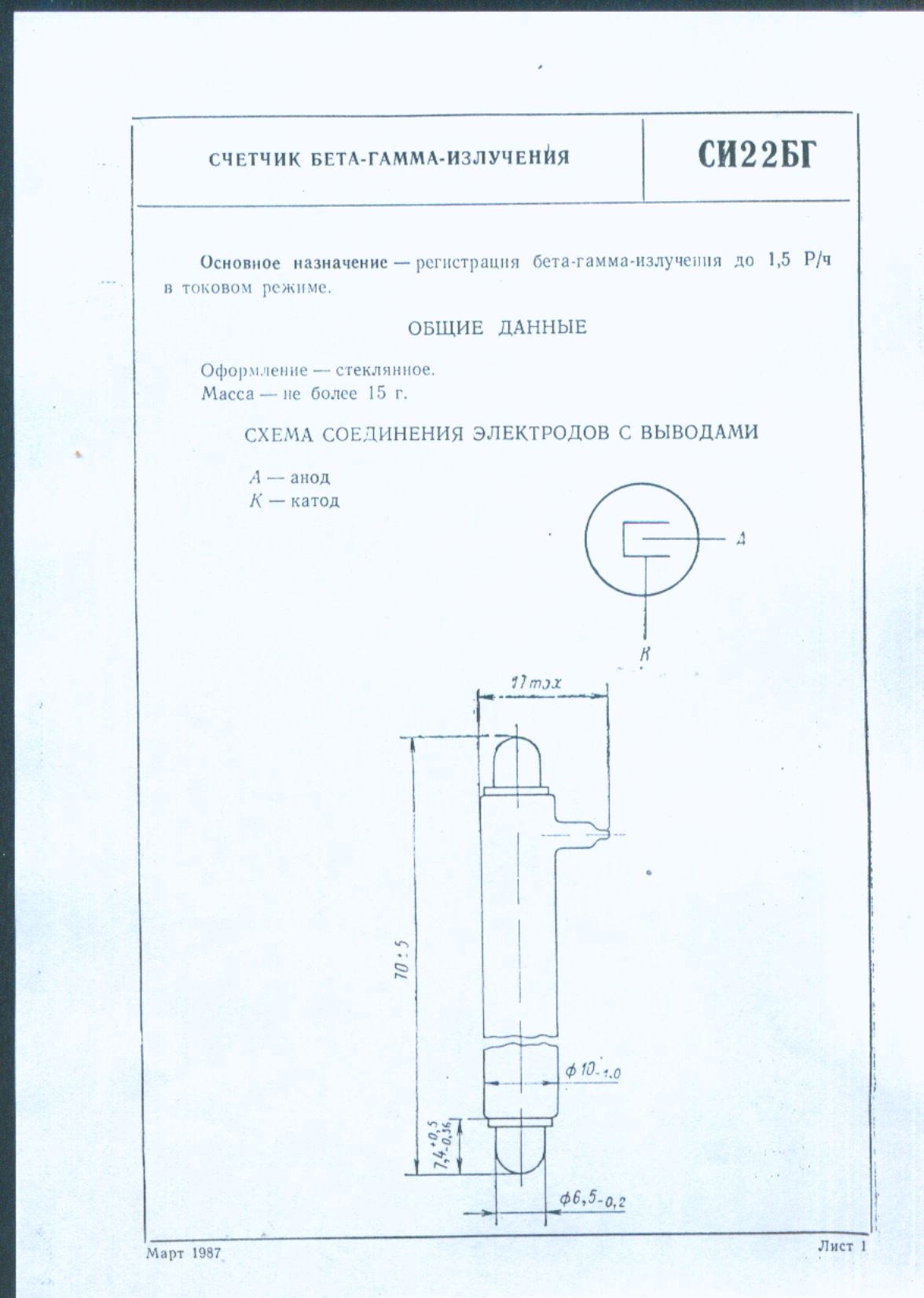

Кстати, вот прислали еще информацию на них, попросили выложить



Спасибо.



Ничего себе сюрпризы!



У прибора есть анод и катод.

Такой стабилитрон, с симметричной (?) арматурой выпускался, видимо, недолго; уже в справочнике 1966 г. показан "в новых разработках не применять". На замену выпускался СГ-20Г.
Но и СГ-201С был нужен. Применялся, значит, в аппаратуре, разработанной до 1966 г. Отсюда и СГ-201, где СГ-20Г был размещён в металлическом кожухе, установленном на октальный цоколь.



Велика вероятность, что он уже того.

Конуструкция наводит на мысль о конвеере либо прочей автоматике. Корпус, что потемнел, металлический ?

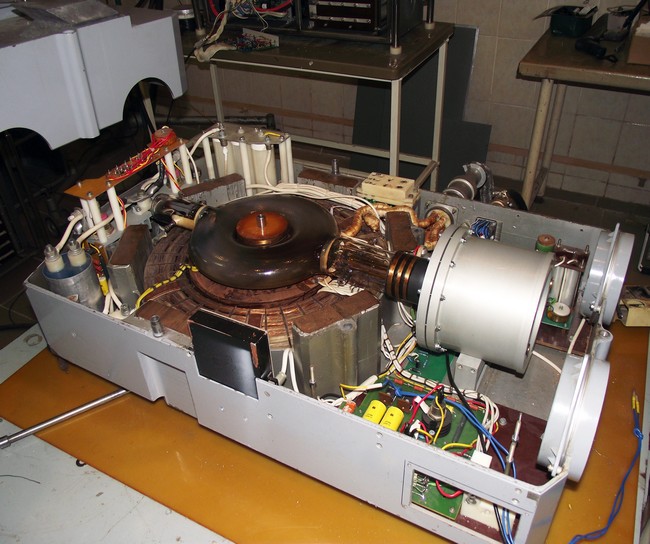

Бетатрон – ускоритель заряженных частиц, использующийся для радиографического контроля качества материалов и изделий в нестационарных условиях: на монтажных и строительных площадках, при контроле сварных соединений и запорной арматуры нефте- и газопроводов, ремонте энергетических и котельных установок, контроле опор мостов и других ответственных строительных конструкций, а также контроле литья и сварных соединений больших толщин.
Национальный исследовательский Томский политехнический университет – единственный в мире производитель подобных установок.

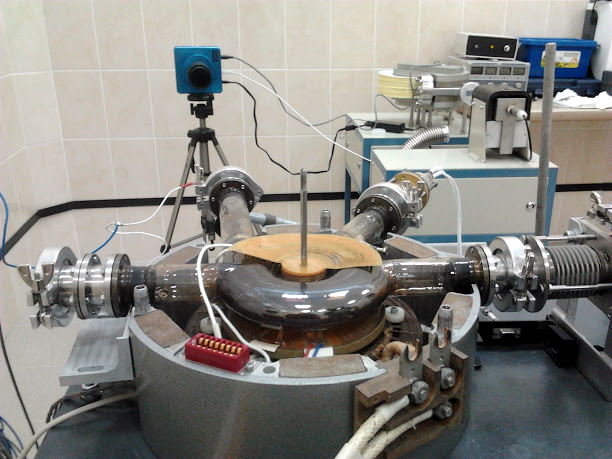

Ещё одна вариация САБЖа:



Поясните способ создания магнитного поля; устройство магнита.



В рунете не много об этом написано, но наиболее подробное описание устройства магнита бетатрона с простым возбуждением есть тут . Есть ещё в интернетах диссертация "Разработка магнитной системы цилиндрического бетатрона и экспериментальная проверка его работоспособности". Но с наскока заполучить её не удалось.



Насколько мне известно, насколько я помню, прибор должен располагаться между двумя обмотками (электромагнит). Здесь я этого не вижу. Я ли забыл уже конструкцию такого источника жёсткого тормозного излучения, снята ли часть магнита? Вот что мне интересно. Конкретный аппарат...
Причём здесь Интернет?...



Ну не знаю, на фото ясно видно, что у приборов просто снята верхняя половина электромагнита, накрывающая сам ускоритель так, что бы он находился между обмотками. Т.е. если вернуть на место верхнюю часть прибора, то как раз и получится, что само ЭВП ускорителя расположено между двумя обмотками электромагнита. (но тогда мы его не увидим и не сможем на него любоваться (КЭП ))

А интернет тут притом, что я подумал, что Вас интересуют именно технические подробности "способа создания магнитного поля; устройство магнита", поэтому и дал ссылки на интернет, где всё довольно подробно описано.



Несколько лет моей трудовой деятельности было посвящено интраскопии. Вы понимаете посредством чего...
Но с тех пор прошло лет не мало. Так я и подумал, может сконструировали что-то вовсе мне неизвестное...
Спасибо.



У меня лежит бетатрон БУК-6. ЕМНИП, питание у него 37 кВ и ток 0.8 А - это меня останавливает от запуска. Магнитная система - отдельная песня.
