Интересные и необычные ЭВП

6Ж20П2 - ЕМНИП, в дальнейшем стала называться 6Ж22П.

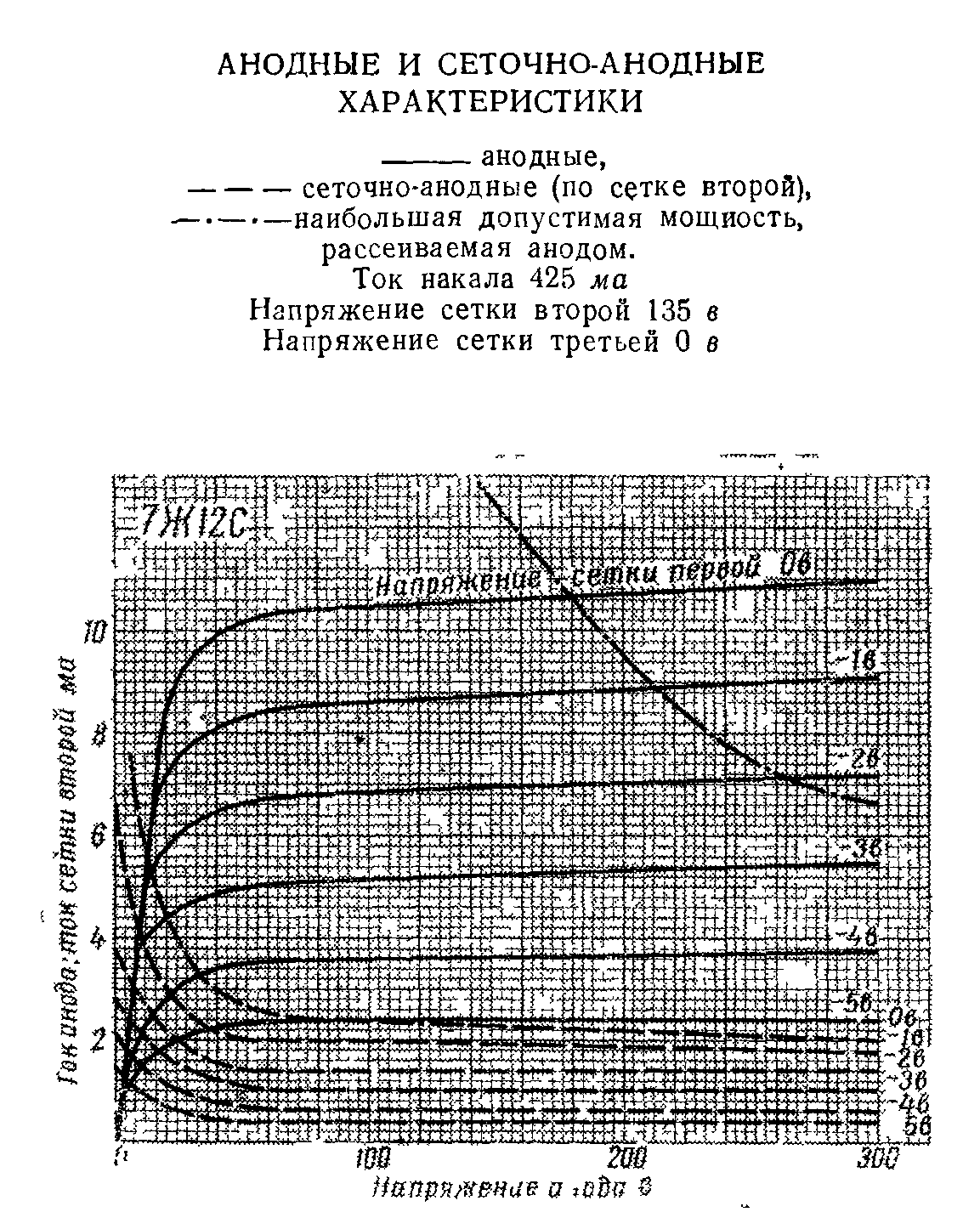

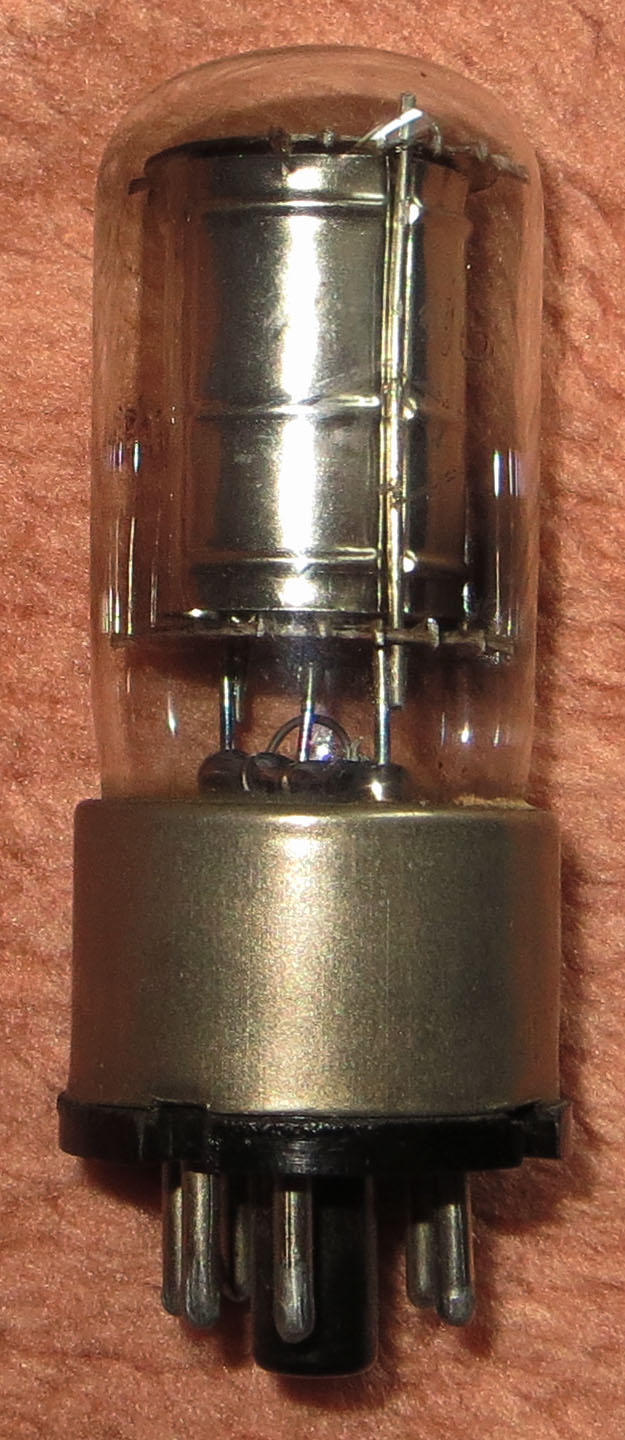

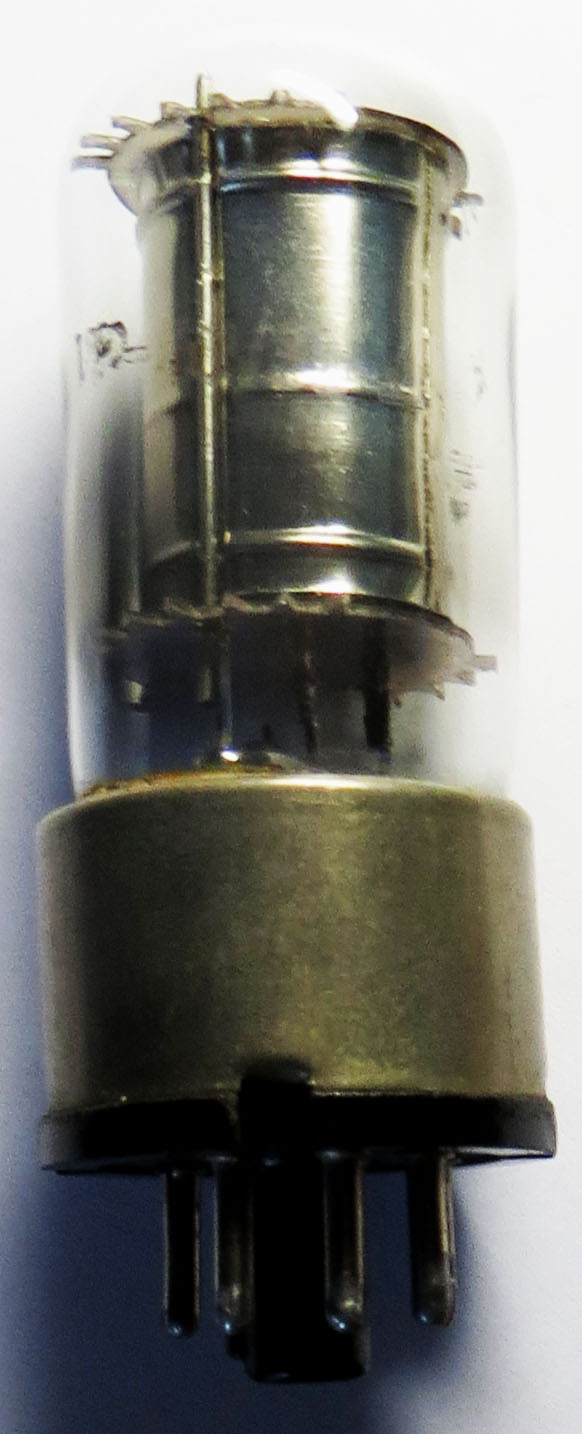

7П12С и 7Ж12С - это почти тоже самое что и 10П12С и 10Ж12С - соответственно, применялись там же, где и их 10-вольтовонакальные собратья - в системах проводной связи. Я когда-то уже об этом детально писал.



А нет ли где более подробно про такие системы ? У самого лежат 7Ж12С и 10Ж12С. На Аудиопортале выяснили, что это почти 6Ж7



Да, Гэгэн об этом писал. Только бес сидит в деталях (не в радиодеталях).
Эти приборы разработаны для аппаратуры многоканальной телефонии с частотным (а другого тогда не знали!) уплотнением. Требования к линейности характеристик (ВАХ), требования по уровню шумов etc были много выше, чем для ламп общего применения. Про срок службы не говорю, поскольку не о нём речь.
Может 6Ж7 и похожа на 7Ж12С, да только труба пониже, дым пожиже.



И типовой режим у этих приборов разный. И мощность, рассеиваемая на аноде, разная.



при колебания питающего напряжения +/- 10% ставят 10 вольтовые, если колебания до -20%, ставят 7 вольтовые с включением через бареттор.

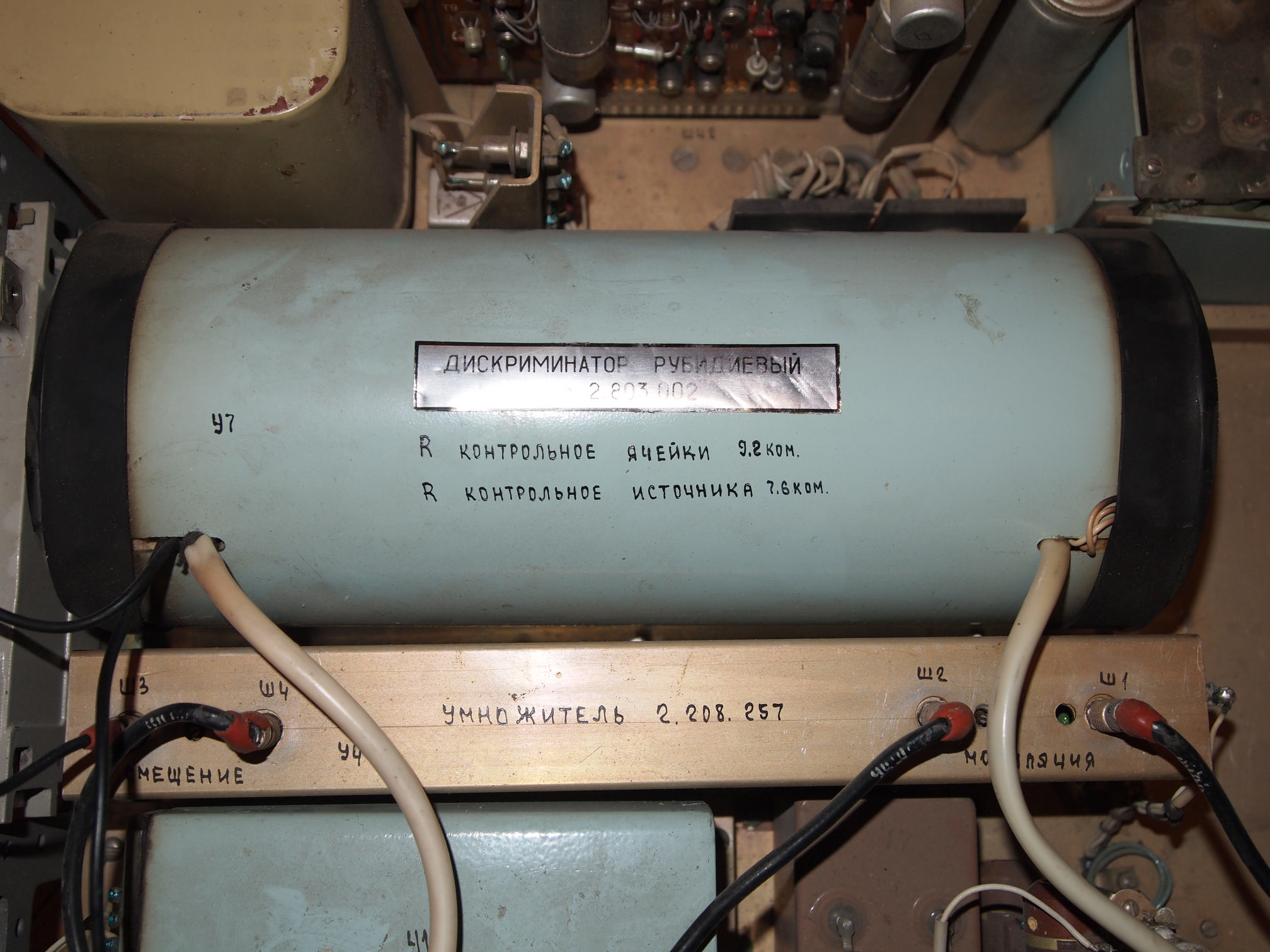

Когда-то давно, толи тут, толи где-то по соседству был спор о рубидиевых лампах от квантовых стандартах частоты. Собственно - попался в руки рубидиевый дискриминатор (физическая сборка) от Ч1-50. Вот что в нем внутри. Сама рубидиевая лампа - мааленький цилиндрик с латунным фланцем, безэлектродная, с накачкой от ВЧ генератора. Рядом с ней рефлектор, подозрительно желтый))). Цилиндрические "банки" наполнены парами рубидия, в той что побольще встроен фотодиод и ввод ВЧ мощности опорной частоты.
П.С. Если кому-то нужна эта "стеклотара" ))) (кроме рефлектора) - готов обменять на пару бутылок хорошего пива ,но только по Украине.



Работает оно весьма сложно. Попробую описать ОЧЕНЬ упрощенно и коротко. Если надо детально - дам пару линков.

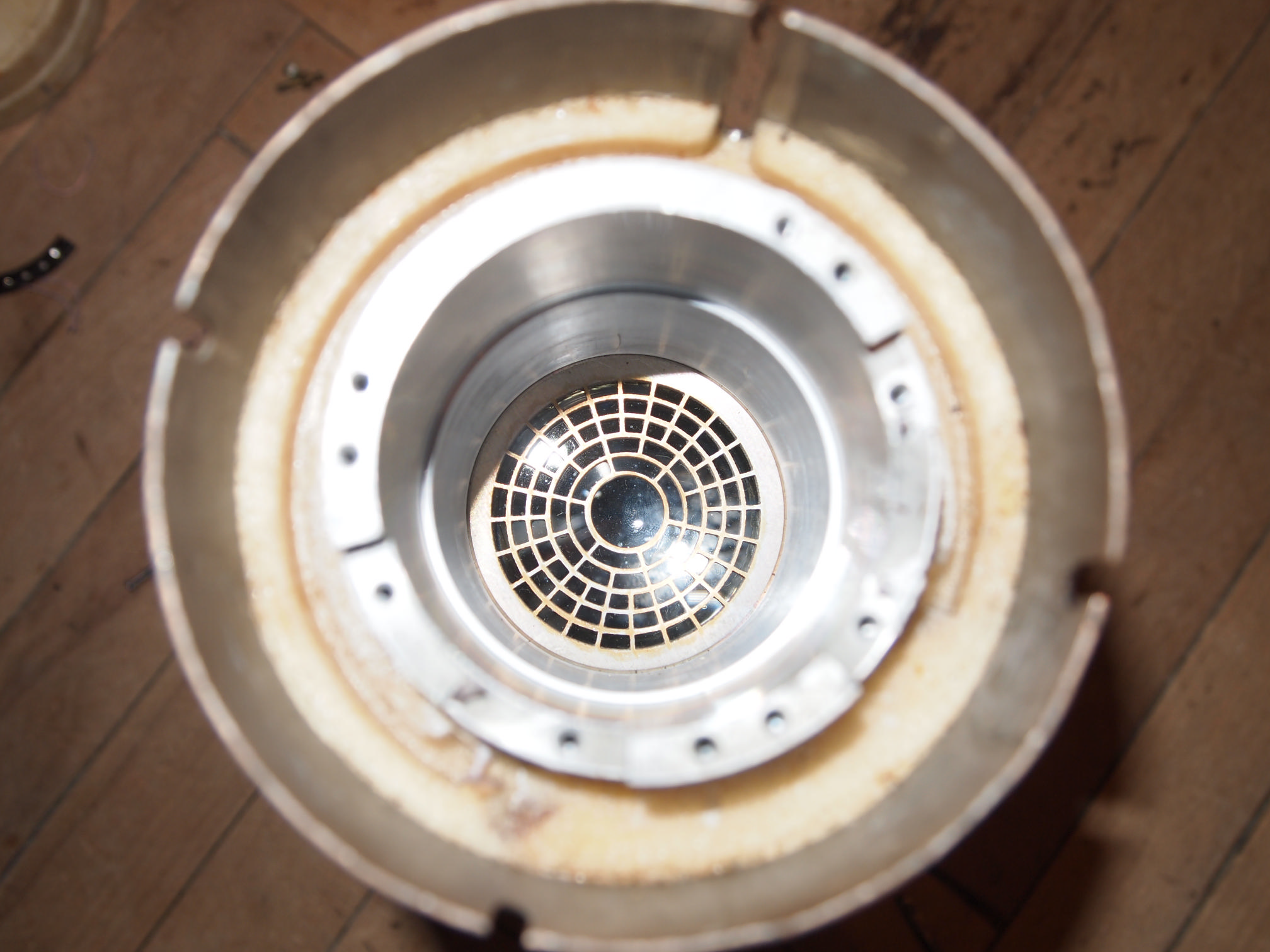

Значить так. Есть труба, по научному руб-й дискриминатор, у буржуев принято название "physical package", или, на "общепонятном" - физическая сборка. В трубе слева направо расположены:-лампа с рефлектором в дюаре (термостатирование, типа), фильтр (та стекляшка что поменьше, линза с резонатором (хрень напоминающая сетку в мясорубке), приемная ячейка с фотодиодом и вводом ВЧ энергии.
Лампа, возбуждаемая ВЧ-генераторм светит, фильтор фильтрует, резонатор резонирует, причем не просто так а на 144-й гармонике входной ВЧ-энергии. Справа находится приемная ячейка в котрой имеется фотодиод и ввод ВЧ мощности - 6х,ххх МГц (точную цифру не помню, но порядок такой). Собственно, упомянутый резонатор выделяет из спектра вх. ВЧ энергии 144ю гармошку, которая получается в районе 8,ххх ГГц - по странному стечению обстоятельств))) это и явлается резонансной частотой атомов рубидия-87 (Rb87). Кароче, там принцип в том что когда частота резонанса и накачки совпадает с высочайшей точностью - меняется поглощение в приемной ячейке. И эти перепады фиксирует фотодиод, который замыкает петлю ФАПЧ. Ну а дальше дело техники - ФАПЧи фапчуют опорный генератор 10МГц. Вот как-то так, "вкратце"))).

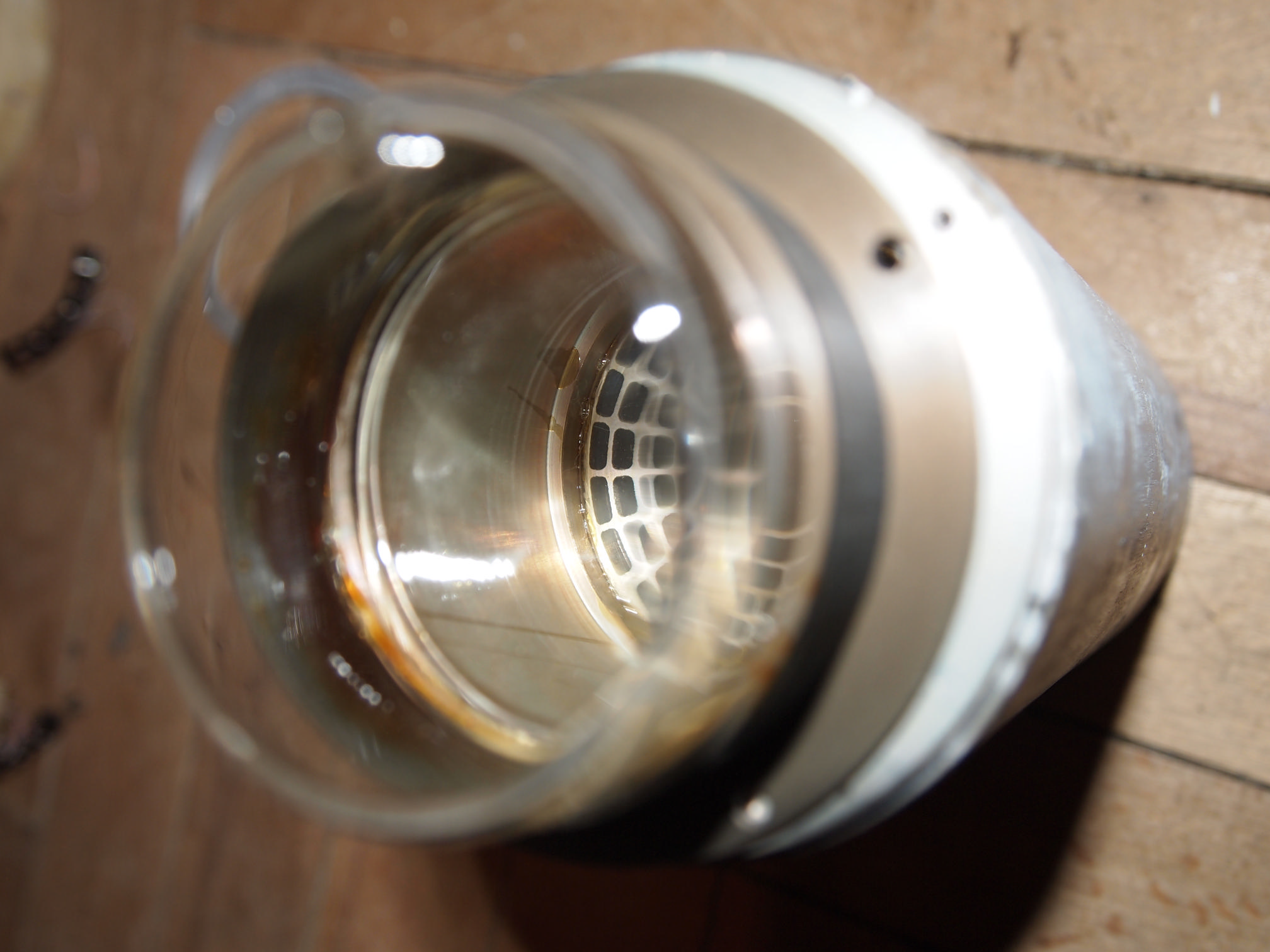

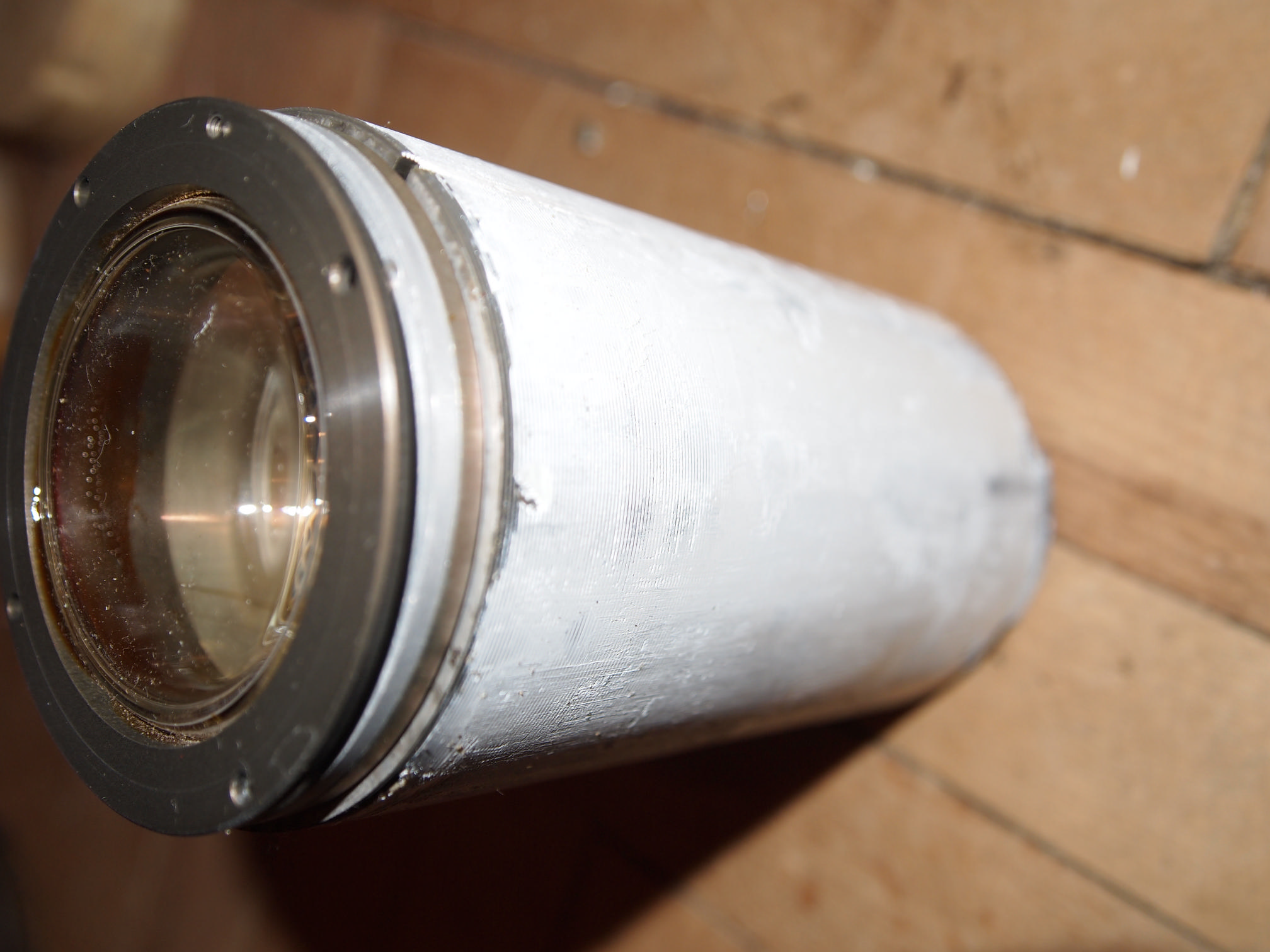

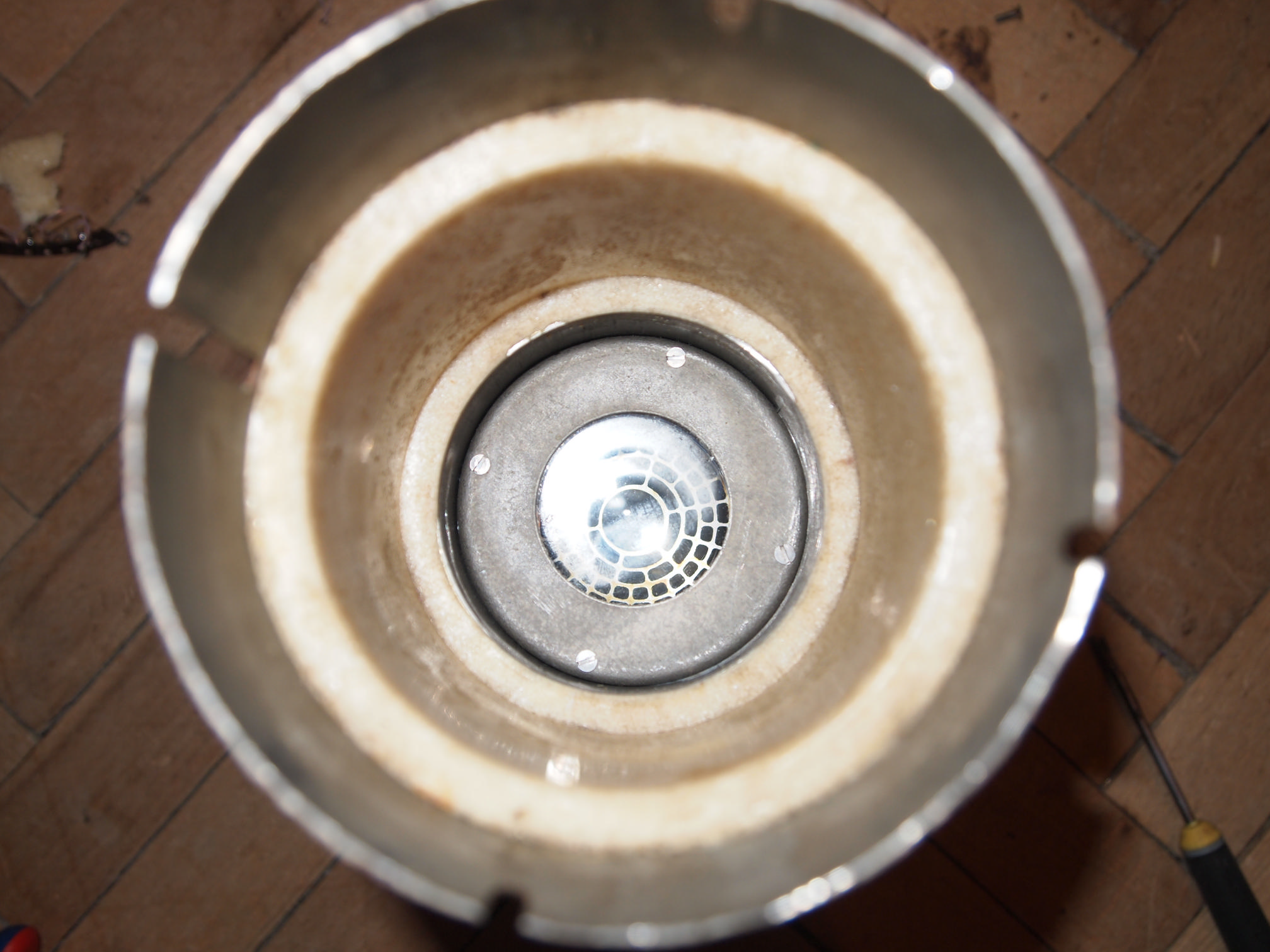

П.С. Ну и несколько фоток самой "трубы". Да, чуть не забыл - сама труба тоже с подогревом.



Здравствуйте, господа хорошие. Есть ли у кого ЭОП П-4? Может кто знает, где его можно приобрести?

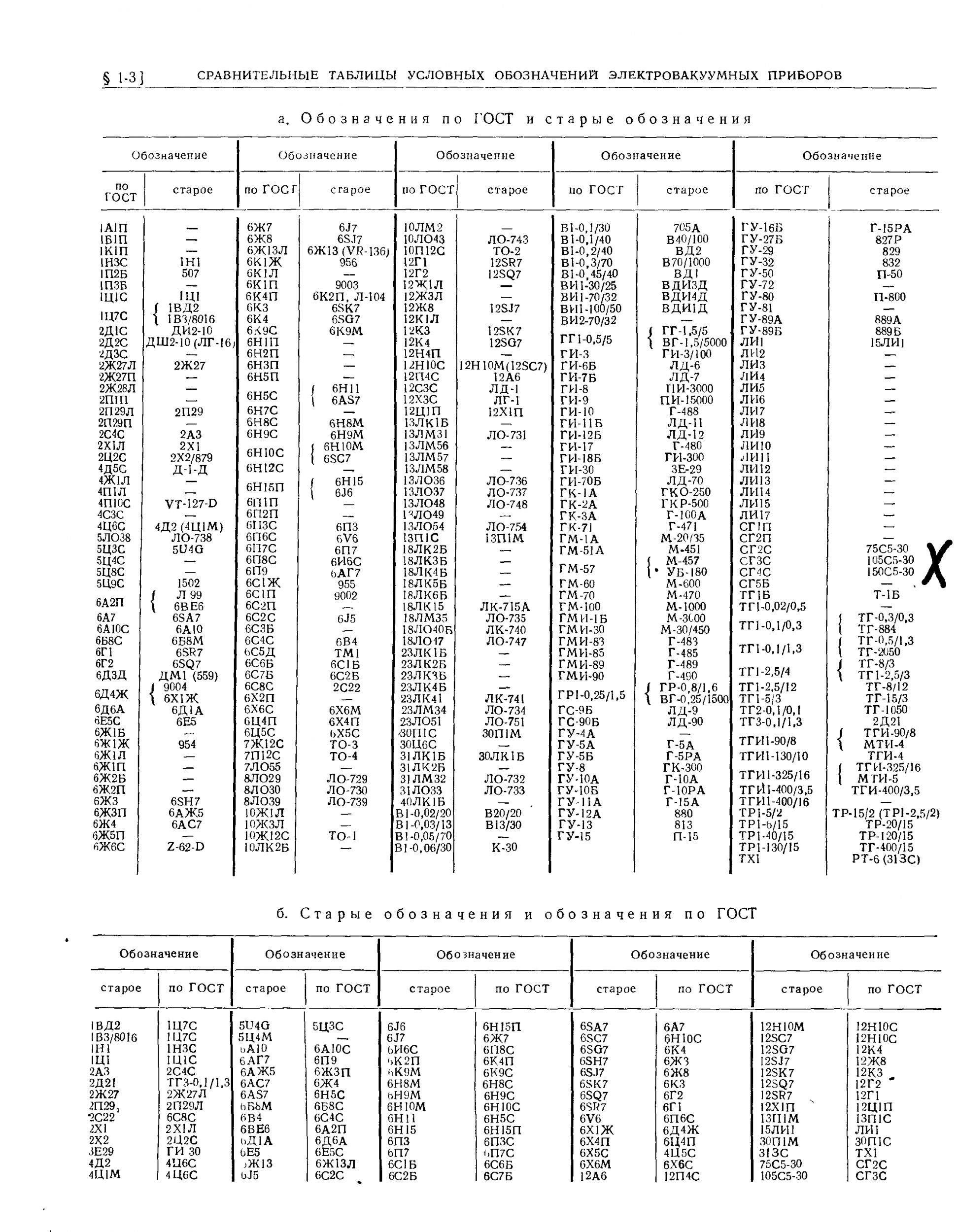

Да, это старое название СГ4С



B 1946 г. этот же стабилитрон, там же, на Электролампе, выпускался под обозначением VR-150/30-10



Больше двух месяцев лежит на рабочем месте трубка 13ЛН2 - результат потрошения анализатора СК4-56.
http://savepic.org/3896564.jpg
http://savepic.org/3887348.jpg
http://savepic.org/3877108.jpg
http://savepic.org/3876084.jpg
http://savepic.org/3866868.jpg
http://savepic.org/3926263.jpg
http://savepic.org/3925239.jpg



Свяжите отсутствие информации с отсутствием каких-либо признаков товарных знаков.
