Интересные и необычные ЭВП

Зачем мне колоться? Я и так себя неплохо чувствую))

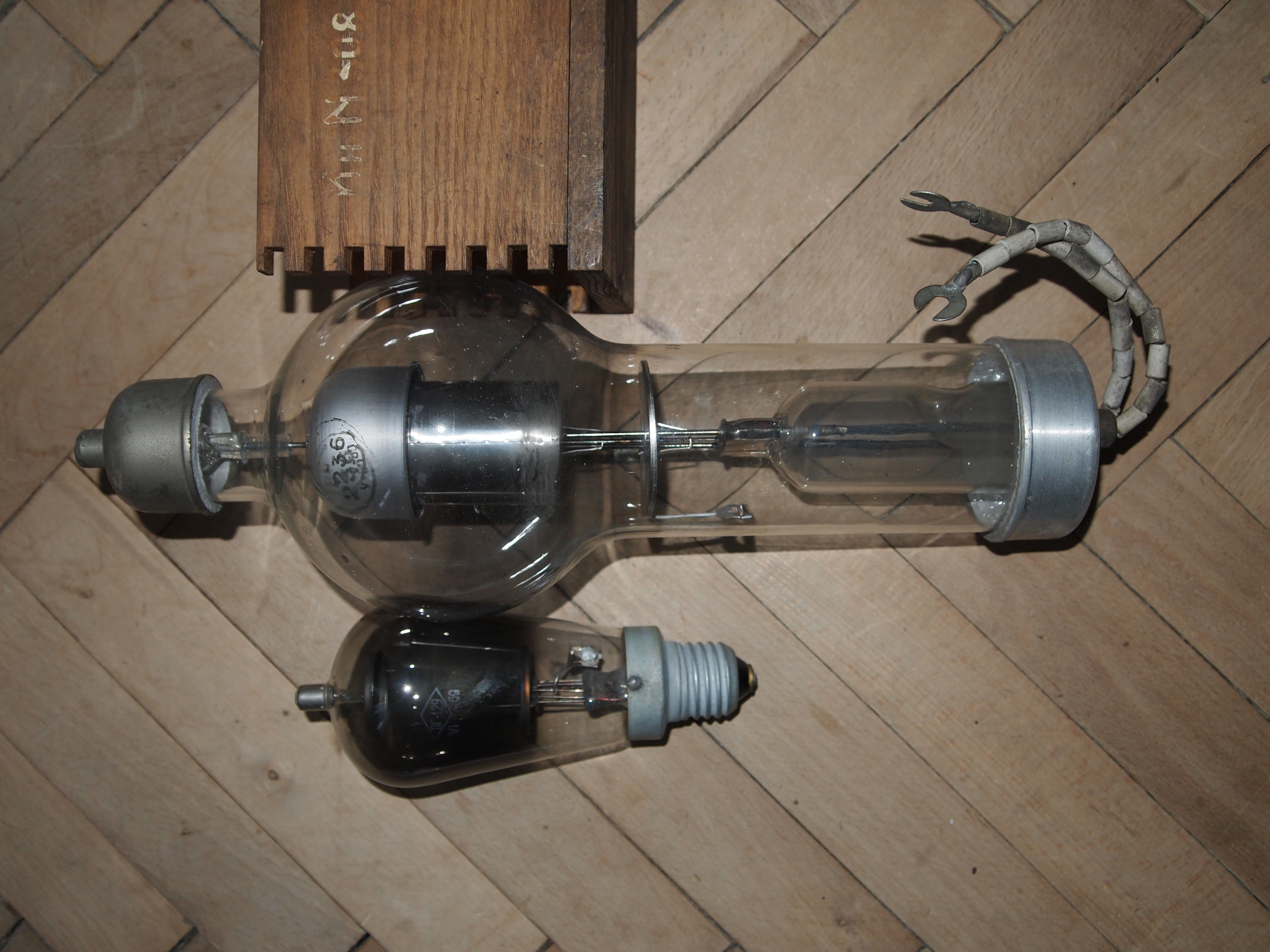

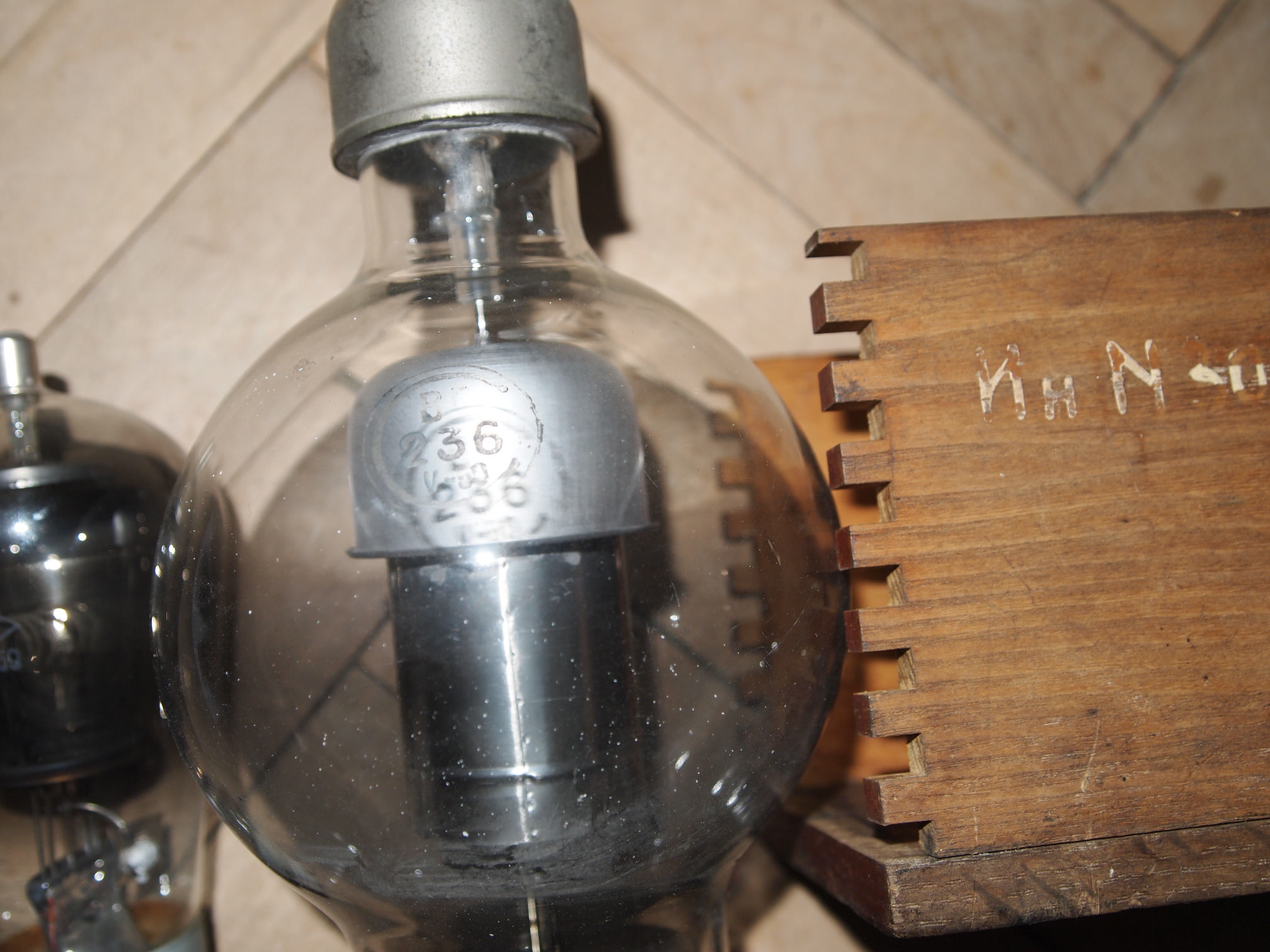

П.С. Давеча попался на глаза газотрончик ВГ-236. Сам по себе он вроде как не сильно редкий, но тот экземпляр что мне попался изготовлен в 1950м году на питерской Светлане. Я так понимаю - это один из первых, еще до передачи на серийные заводы. Да и не было их еще, пожалуй, в 1950м



Все газотроны СССР пошли из Ленинграда.

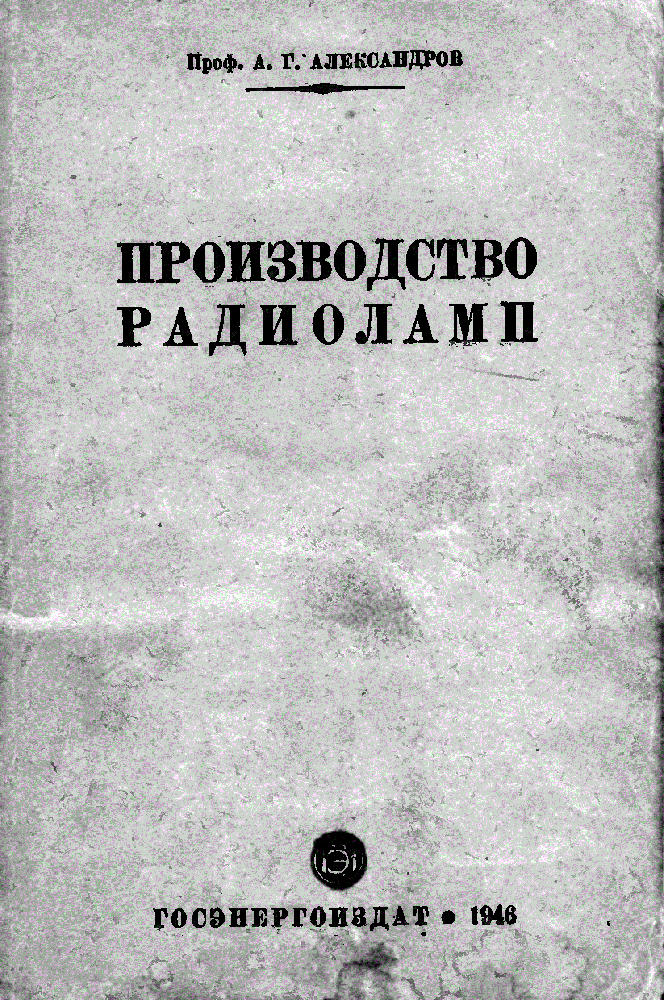

Здесь: p0001.gif, в этой книге, ВГ-236 показан серийно выпускаемым и перспективным.
Ранний образец, очень интересен.



Но рассказать всё же надо. Что там намужрили создатели трубки)



Та ничего не намурыжили. Просто при хранении вертикально, экраном вниз катод осыпается, и другой мусор (в СССР не сильно соблюдали вакуумную гигиену, особенно на нашем "Кинескопе". Хороший знакомый там даже пару лет проработал "выжигателем" такого мусора - волоски, перхоть, пыль и тп.). Вот и сыпется все вниз, и оседает на деталях отклонялки, модулятора. Потом при включении этот весь мусор вылазит боком...



Если похожа, то наверно она и есть, другой заказчик, другие ТУ, другое обозначение. Например 2Ц2С у них обозначается 1527



Да! История ламп с обозначением 15NN гораздо шире, чем кажется. Кто её напишет?



На ГМИ-83 похожа.



Предложите варианты с учётом года выпуска, предприятия-изготовителя и параметров.

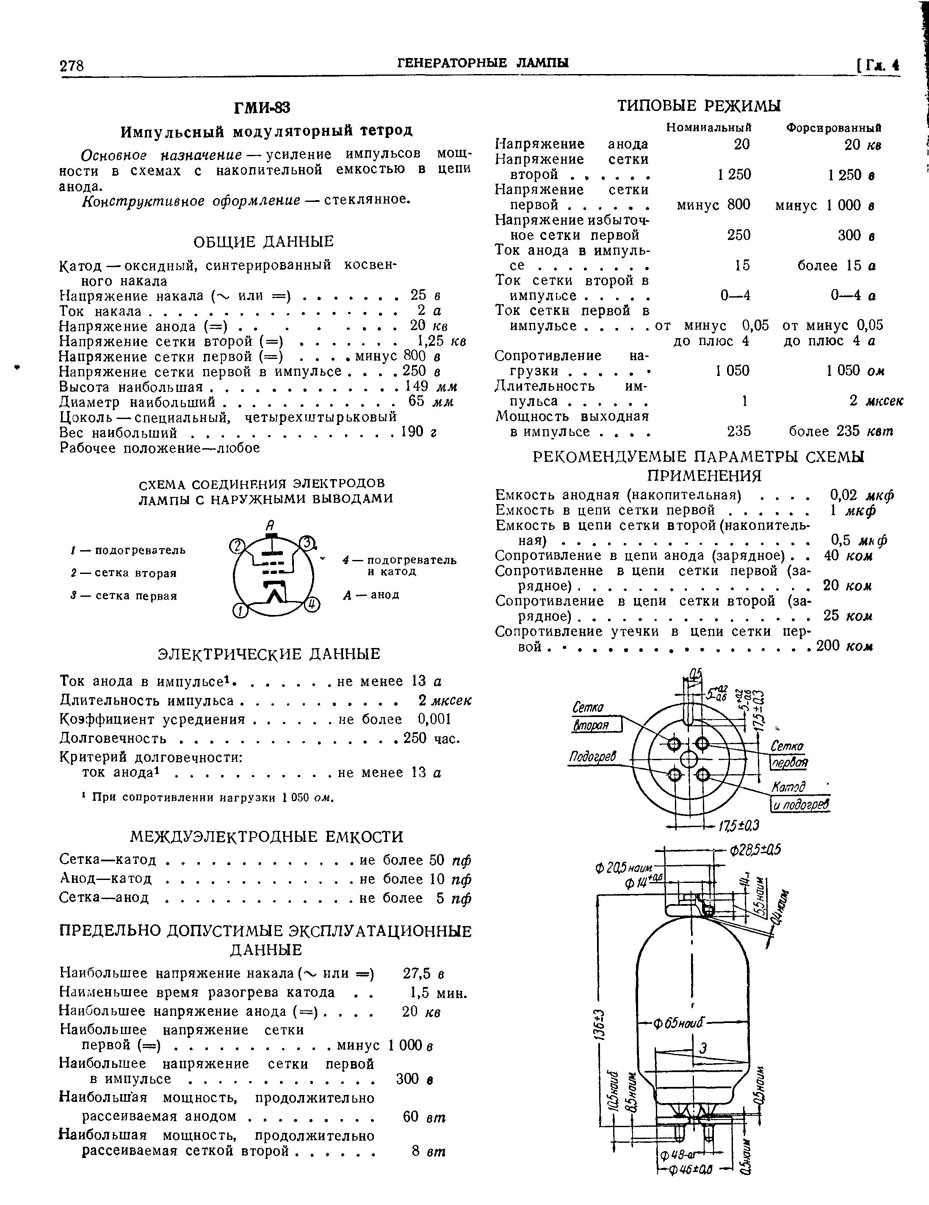

Необходимо сравнить характеристики неизвестного прибора и известного, здесь 1535 и ГМИ-83.
Видно, что по некоторым ключевым параметрам имеется полное совпадение:
тип прибора - тетрод;
напряжение и ток накала (а это конструкция катодного узла);
напряжения на первой сетке во всех режимах;
и т.д.
Различия в допустимых (предельных) значениях величин напряжений, токов и мощностей рассеивания связаны с обеспечением надёжности прибора, с особенностями работы в заданных условиях.
А теперь, исходя из того, что лампы, носящие обозначение 15ХХ, не представляли собой целиком новой разработки, а разрабатывались на основе выпускавшихся приборов, так:

1515=6П6С
1578=6Н8С
1579=6Н9С
1517=В1-0.02/20
etc.

найдите (покажите) прибор, менее, чем ГМИ-83 отличающийся параметрами от показанного вами.

Следовательно, в списке приборов 15ХХ появилась ещё одна строчка:
1535=ГМИ-83 (Светлана).

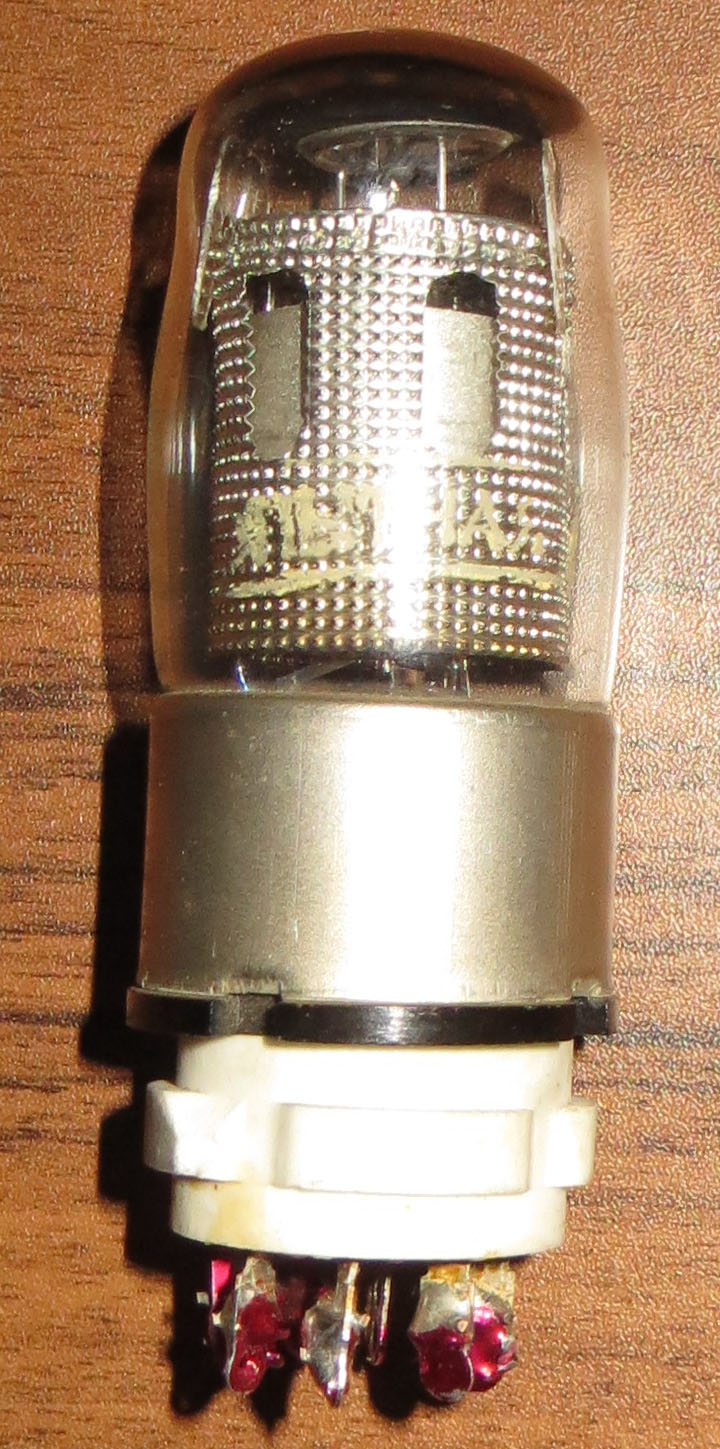

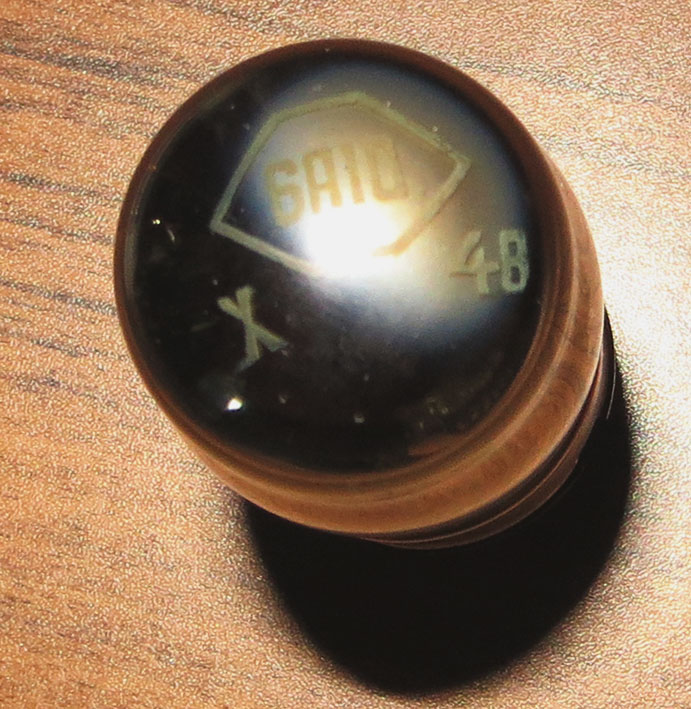

В развитие темы по 6А10С, ранее показаны здесь:
http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-121#post-89697
-опытная 6А10, ещё Фрязино.



К вопросу о неведомом логотипе:
Пардоньте за качество фото - снято гомнотелефоном на базаре, но, думаетсо, кому надобно - тому и так сойдет, а кому не надо.....
П.С. Кому надобно экземпляр на хвото - велком ту литчка)))



Таблетка словно "губка" поглощает газы. Смесь циркония, титана и алюминия (возможны варианты). Нагретая, хорошо обезгаживает объём оболочки ЭВП.

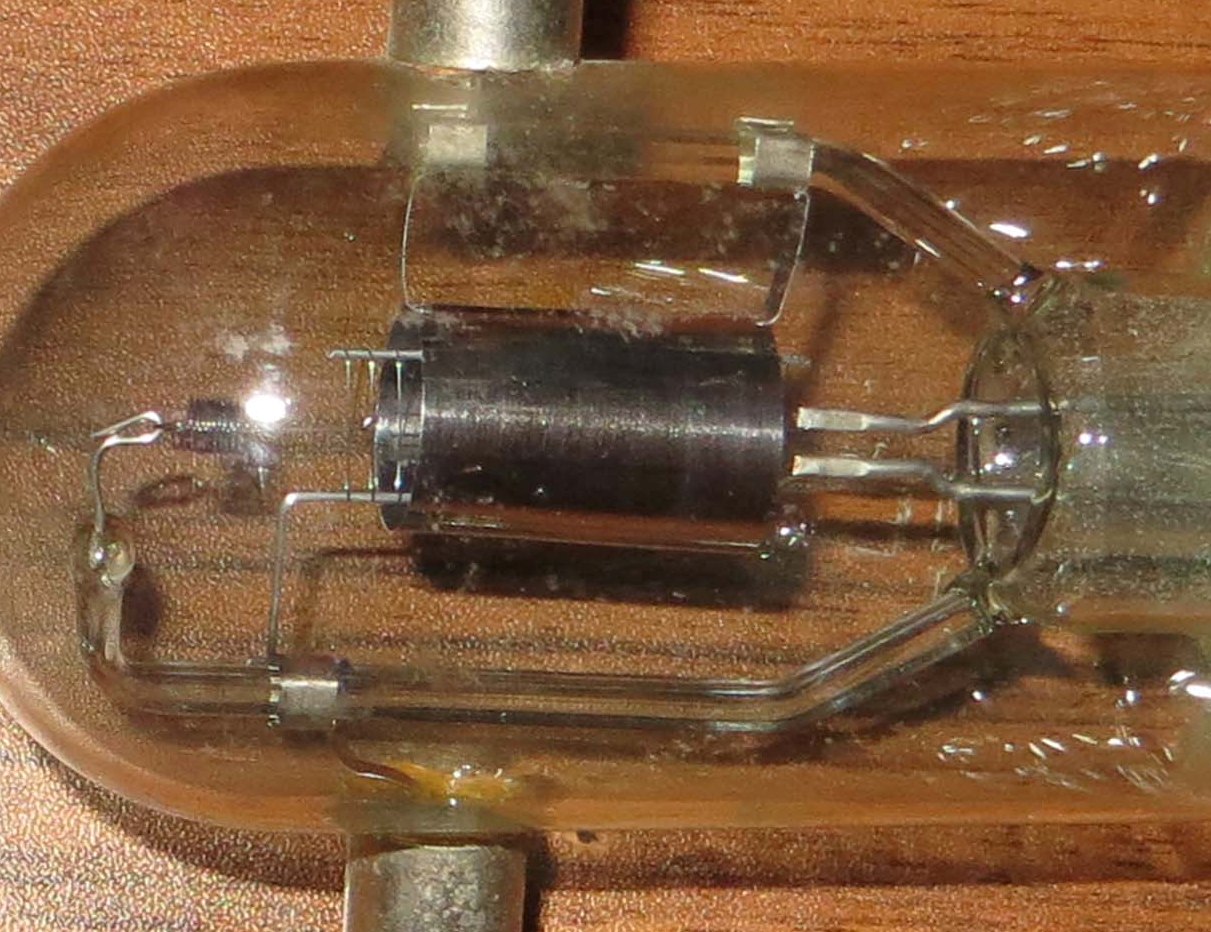

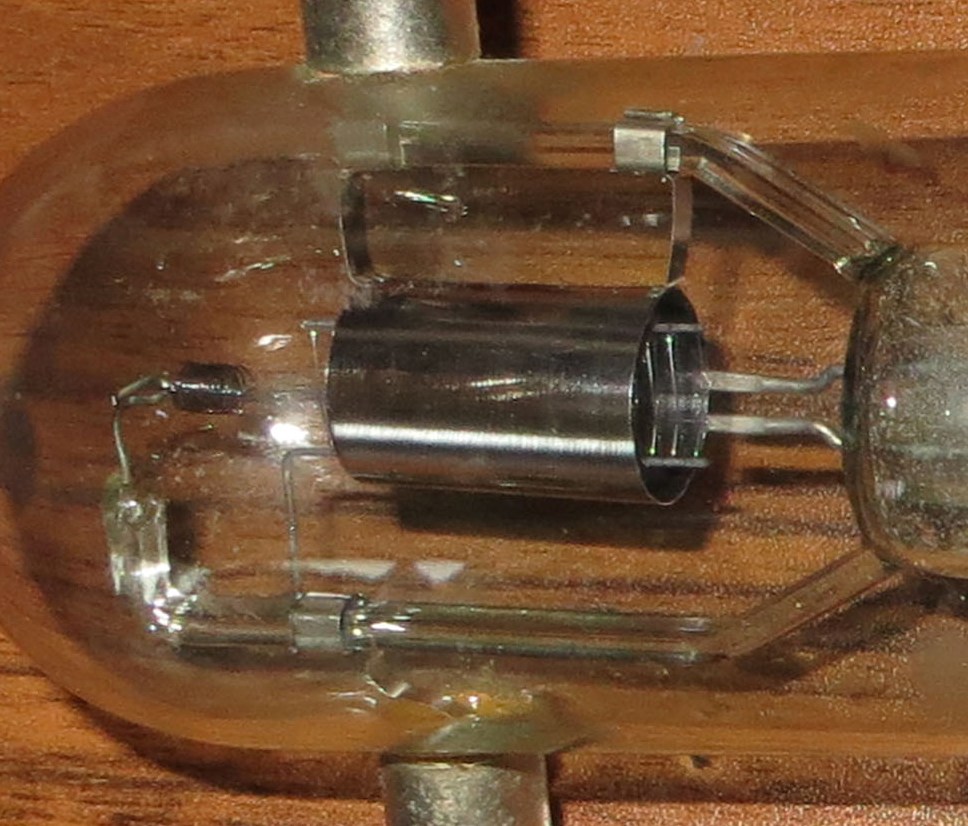

Анод ГУ-4 держится на полоске металла ?

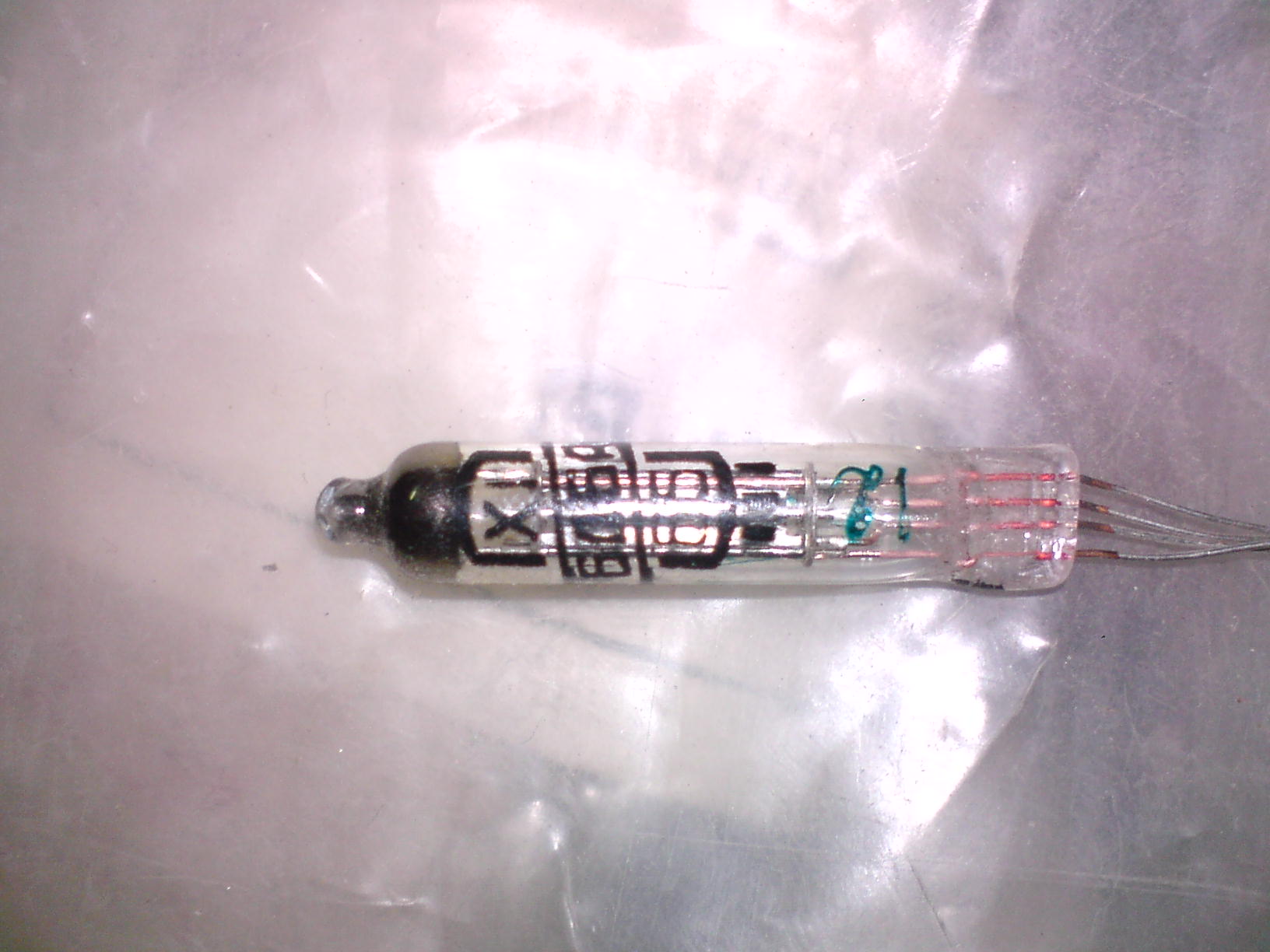

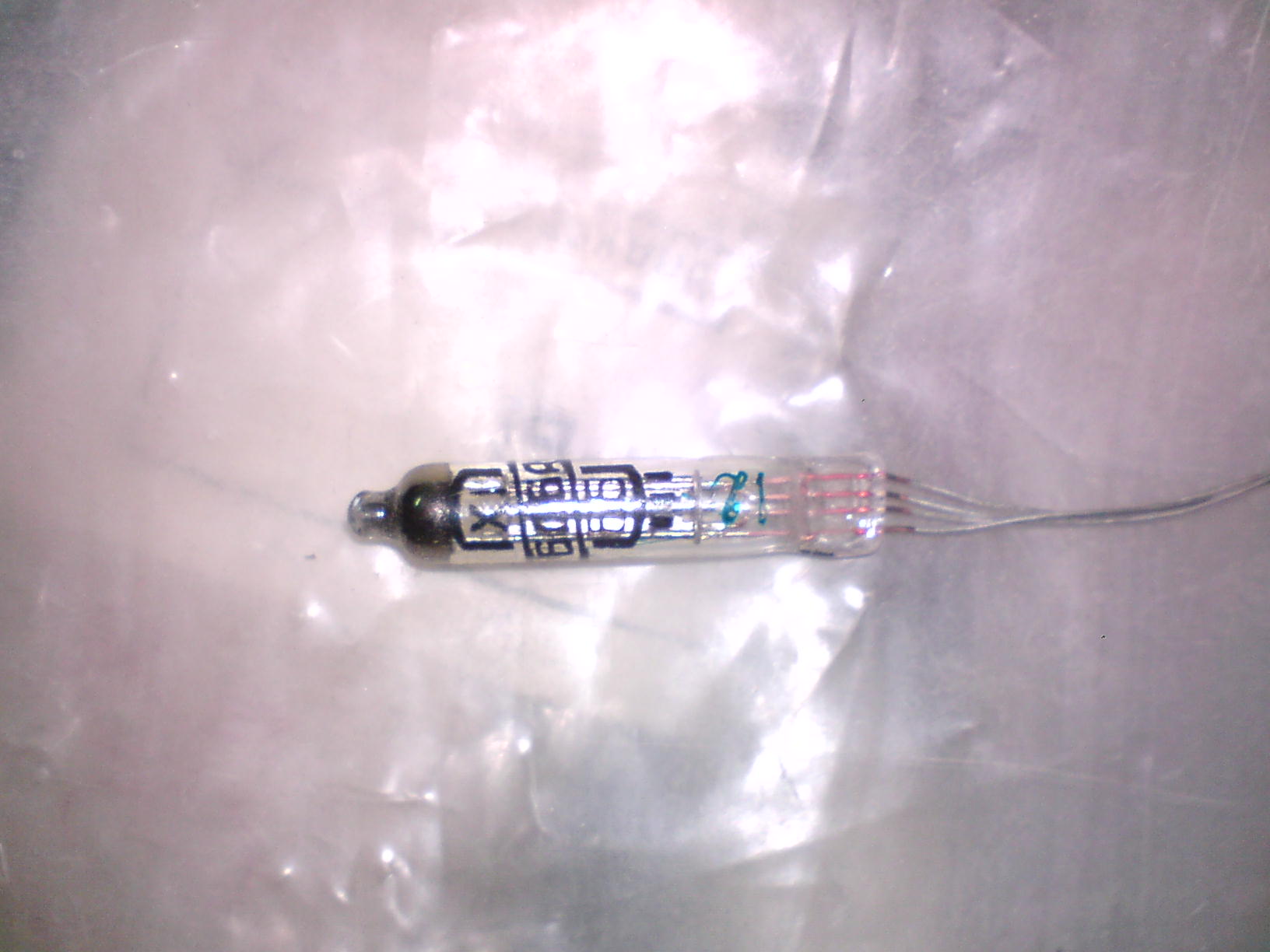

1Ж29Б уже выкладывал с тем же знаком (1963 год). Знаю только три завода, производивших их - НЭВЗ, Восток (быстро свернул) и ОрЗЭП. Значит, таки Орёл.



Анод на двух. Сетка же - да! Вторая траверса сетки держится только на витках сетки.
