Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 203 из 432
  1. alex_lv

    alex_lv Пользователь

    Entladung
    Да, пожалуй, еа вашем фото представлено "полное собрание сочинений" на тему 6Н9С. Добавлю разве что такое - пару раз попадались 6Н9С "Рефлекторовские" с "чернильной" маркировкой.

    alex_lv, 28 апр 2013
    #4041
  2. Entladung

    Entladung Активный пользователь

    С такой маркировкой не попадалась. :evil:

    Entladung, 28 апр 2013
    #4042
  3. suslox

    suslox Пушистикс Staff Member

    Интересный прибор: 6Л1П: миниатюрный лучевой прибор с разрывно-гистерезисной характеристикой и с катодом косвенного накала.
    Паспорт прилагаю.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Было бы интересно узнать, где и для чего применялись столь необычные лампы.

    suslox, 2 май 2013
    #4043
    mutabor и ASPARTAME нравится это.
  4. Entladung

    Entladung Активный пользователь

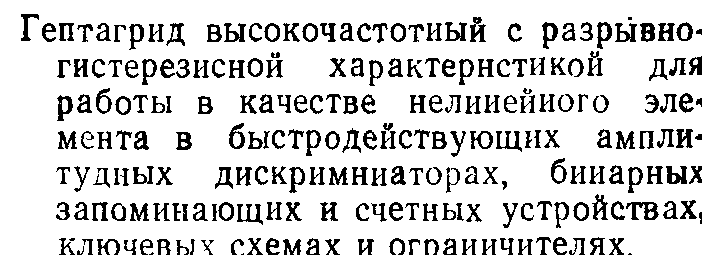

    Вот:


    Вложения:

    • p0346.gif
      Размер файла:
      8,7 КБ
      Просмотров:
      895
    Entladung, 2 май 2013
    #4044
  5. suslox

    suslox Пушистикс Staff Member

    старая и несколько странная на мой взгляд лампа накаливания. цоколь отсутствует. то ли еще не поставили, то ли так надо...

    [​IMG]

    [​IMG]

    [​IMG]

    suslox, 2 май 2013
    #4045
  6. 1Ж24Б

    1Ж24Б Пользователь

    Не поставили (так думаю). Кто-то вынес с завода)

    1Ж24Б, 2 май 2013
    #4046
  7. suslox

    suslox Пушистикс Staff Member

    Светоизмерительная лампа с ленточным телом накала СИ10-300У. МЭЛЗ 1972 год.
    Предназначена для воспроизведения опорных температур и высоких однородных яркостей.
    Паспорт прилагаю.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    suslox, 3 май 2013
    #4047
    ЭВП нравится это.
  8. zrgzn

    zrgzn Дракон

    Есть коробка таких ламп. Сам долго думал, зачем они такие, так и не додумался. Полагаю, что "так надо" более вероятно.

    zrgzn, 3 май 2013
    #4048
  9. suslox

    suslox Пушистикс Staff Member

    Старый и довольно редкий тиратрон с холодным катодом: ТХ-1 1959 год.
    Подробности можно найти тут: http://155la3.ru/th1.htm

    [​IMG]

    suslox, 6 май 2013
    #4049
    mutabor нравится это.
  10. suslox

    suslox Пушистикс Staff Member

    куда тебе их столько? :confused:

    suslox, 7 май 2013
    #4050
    sseg нравится это.
  11. Colonnello

    Colonnello Кавайный ИZвращенецъ

    Не редкости, но всё же.

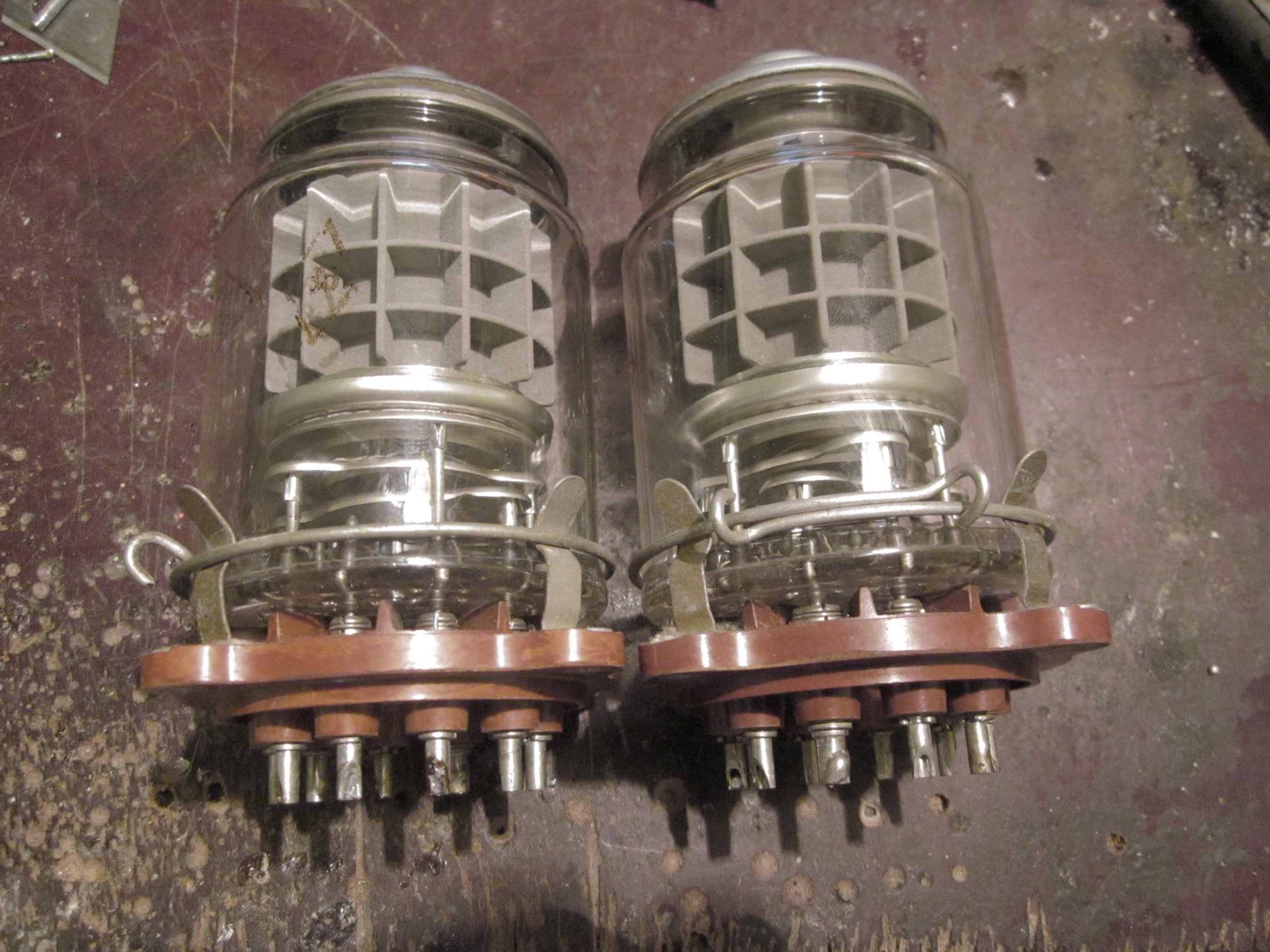

    Ульяновские ГУ-72 с панельками, выдраны из УВЧ-80-3.

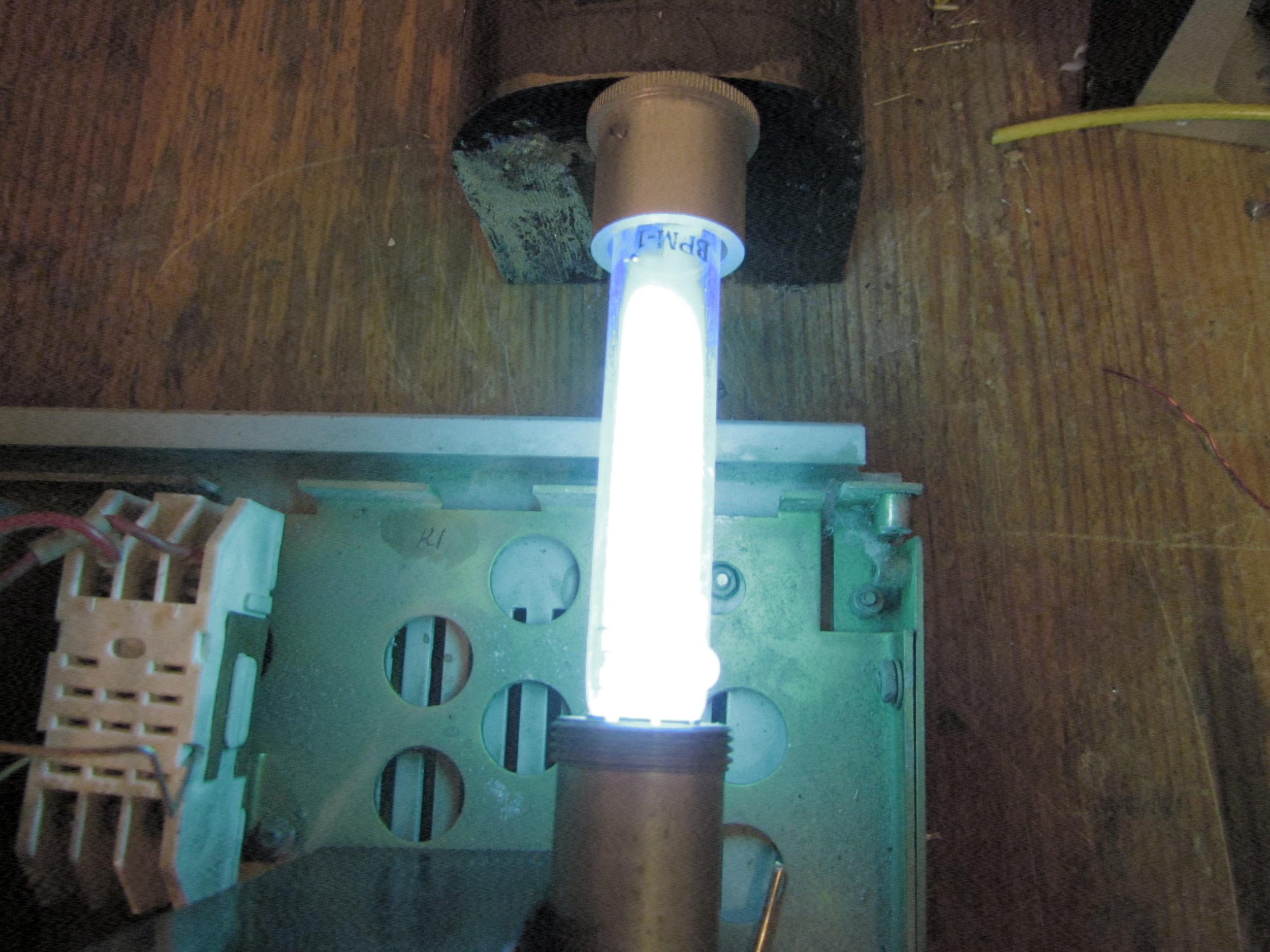

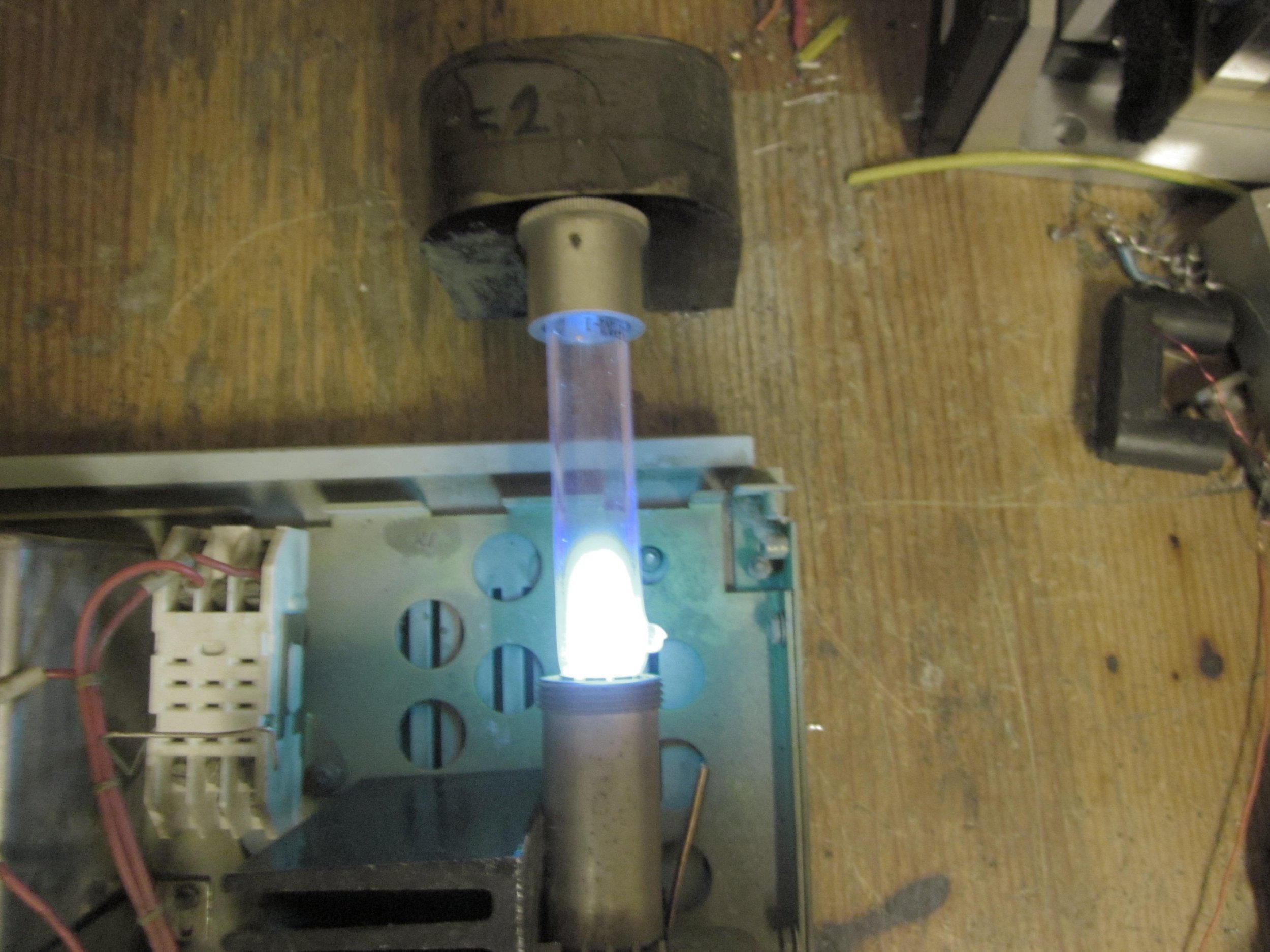

    ВРМ-1, в родном корпусе, с питанием от ВЧ-гена на 81МГц.

    Colonnello, 7 май 2013
    #4051
    suslox нравится это.
  12. bzdynk

    bzdynk Пользователь

    А дисептиконы у Вас есть? :?

    bzdynk, 7 май 2013
    #4052
  13. suslox

    suslox Пушистикс Staff Member

    красивые лампы. я гдето уже выкладывал. купил себе новую как раз из зипа к этому мед аппарату =)))

    тоже добыл давно еще себе такую же штуку, только уже изрядно подгнившую :)
    какую мощность вдуваешь?

    suslox, 7 май 2013
    #4053
  14. Colonnello

    Colonnello Кавайный ИZвращенецъ

    Красивые, но довольно-таки бесполезные. 10МГц/70Ватт колебательной мощи.. Одна ГУ-70Б уделывает их и по моще, и по частоте.

    У меня вполне хорошего хранения, потом утащу родной генератор от неё.
    Про мощу не знаю. Нет ВЧ-амперметра, а по питанию мерить бесполезно. Знаю одно, лампа далеко не в режиме.

    Colonnello, 7 май 2013
    #4054
  15. suslox

    suslox Пушистикс Staff Member

    :)родной генератор вроде как на 6п3с в двухтакте собран. было бы интересно начинку увидеть :)

    suslox, 7 май 2013
    #4055
  16. 1Ж24Б

    1Ж24Б Пользователь

    Глядя на декатроны вспомнил, где видет аппаратуру с ними - секундомеры на лабах в институте. Померить время падения шарика в трубке, отсчитать несколько секунд во время опыта. Торец-по кругу перемещается тлеющий разряд. Они... только дошло(

    1Ж24Б, 7 май 2013
    #4056
  17. Colonnello

    Colonnello Кавайный ИZвращенецъ

    Магнетрон М-95. Выход - коаксиальный разъём, диапазон 2.4-2.5ГГц, от аппарата ЛУЧ-3 СМВ-20-3. Выходная мощность - 20ватт при среднем токе 39мА.
    Аппарат раздолбанный, но рабочий. Разбирать не стал.

    Запустил ВРМку от него (тупо прислонил торцом к разъёму).
    ВРМ-1 при 2.4ГГц, магнетрон на максимальной мощности.

    ВРМ-1 при 2.4ГГц, магнетрон на минимальной мощности.

    Colonnello, 8 май 2013
    #4057
    ЭВП и suslox нравится это.
  18. suslox

    suslox Пушистикс Staff Member

    лампа 1517 1961 год. Никаких данных у меня не имеется. Судя по конструкции - прямонакальный высоковольтный маломощный кенотрон.

    [​IMG]

    [​IMG]

    1517 чрезвычайно похожа на кенотрон В1-0.02/20: http://155la3.ru/v1_002_20.htm . Возможно, что эти лампы както связаны...

    [​IMG]

    [​IMG]

    suslox, 8 май 2013
    #4058
  19. alex_lv

    alex_lv Пользователь

    Наша, львовская труба. Двухлучевая. Применялась в С1-96 и в С1-115. П.С. Хранить ее. кстати, рекомендую только в горизонтальном положении. И в теплом-сухом помещении. Если конечно планируется ее дальнеешее применение по ПРЯМОМУ назначению, а не в качестве экспоната:D

    alex_lv, 8 май 2013
    #4059
  20. 1Ж24Б

    1Ж24Б Пользователь

    Лучше колитесь, почему не в вертикальном. Что-то очень уж нежная трубка.

    1Ж24Б, 9 май 2013
    #4060
