  1. mutabor

    mutabor Пользователь

    Ага-ага, видал 6Е5С выпуска 82, что ли, года. Долговато производство сворачивали!

    mutabor, 22 мар 2013
    #3981
  2. ОхотниК

    ОхотниК Пользователь

    а какой есть самый мелкий и рабочий?

    ОхотниК, 23 мар 2013
    #3982
  3. Laserman

    Laserman Пользователь

    Есть ЛГ-66(1шт без БП), ЛГ-208Б(3шт с БП), все лежали без включения. Сами трубки светятся цветом,близким к оранжевому,но генерации нет. Один ЛГ-208 ради интереса поставил на прогрев - включил и ушел, и через часа 3-4 он загенерил. Фотки есть,если надо могу выложить.

    Laserman, 23 мар 2013
    #3983
  4. Laserman

    Laserman Пользователь


    sseg, пиши в личку, обсудим)

    Laserman, 23 мар 2013
    #3984
  5. Entladung

    Entladung Активный пользователь

    Г-1625
    Аналог Г-807, но напряжение накала 12.6 В.

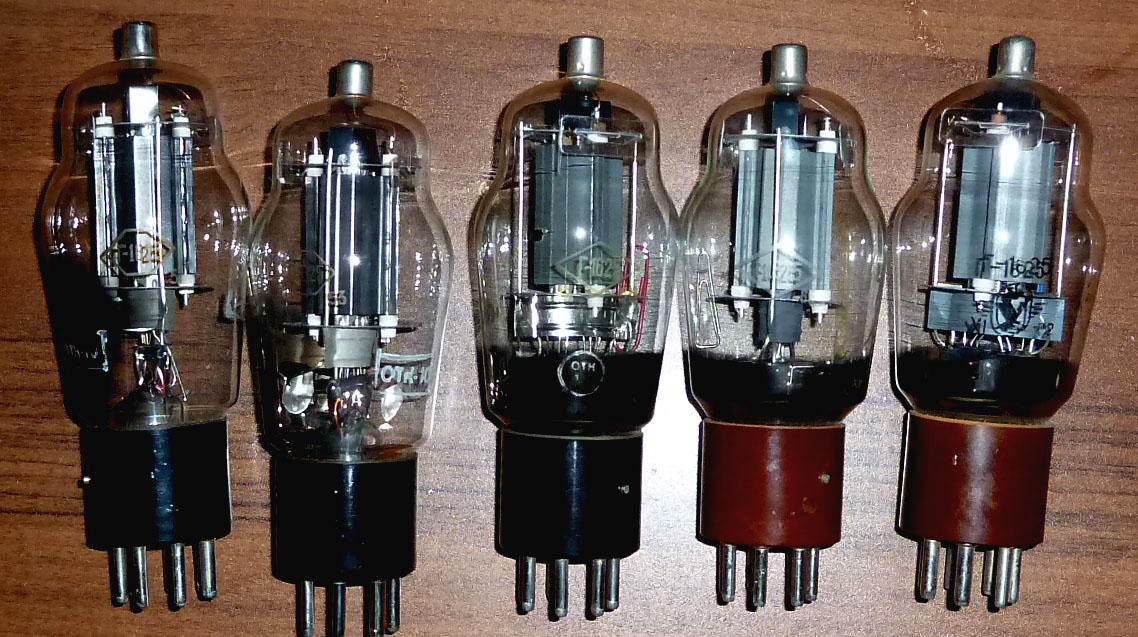

    В СССР выпускался на трёх предприятиях, на снимке слева направо:
    1 - Фрязино, 51 г., штамп военной приёмки - звезда.
    2 - Фрязино, 53 г., штамп военной приёмки - ромб. У обоих приборов анод чёрный.
    3 - Ташкент, 55 г., анод тёмносерый.
    4 - ташкент, 63 г., анод серый, светлый.
    5 - Ульяновск, 72 г., отсутствует направляющий выступ на цоколе.

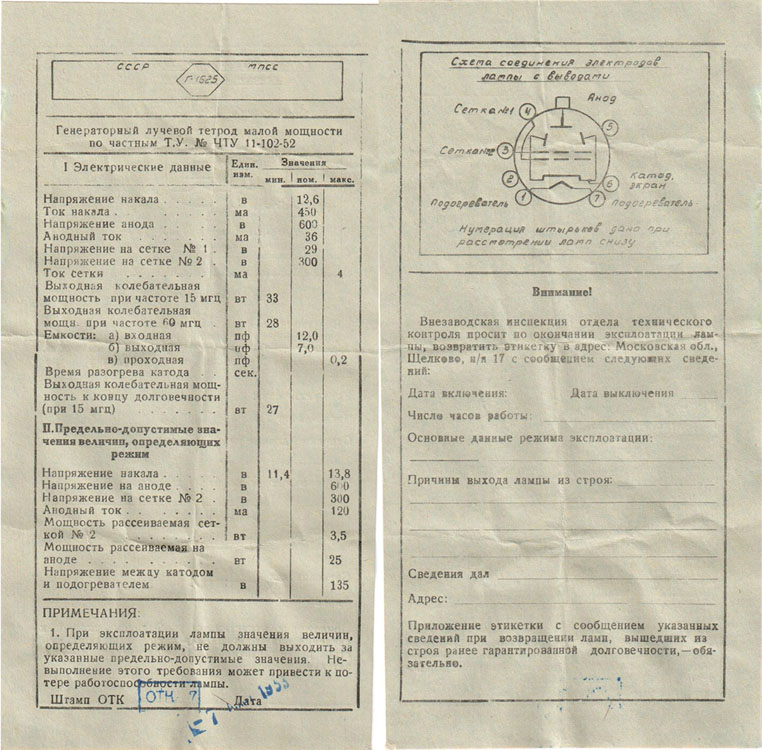

    Этикетка - от прибора № 2.


    Вложения:

    • P1100274.JPG
      Размер файла:
      245,5 КБ
      Просмотров:
      825
    • 1.jpg
      Размер файла:
      168,8 КБ
      Просмотров:
      874
    Entladung, 23 мар 2013
    #3985
  6. suslox

    suslox Пушистикс Staff Member

    Довольно крупный и симпатичный ФЭУ-82 :) Паспорт прилагаю.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    паспорт:

    [​IMG]

    [​IMG]

    suslox, 23 мар 2013
    #3986
    St2Ra3nn8ik нравится это.
  7. suslox

    suslox Пушистикс Staff Member

    хехе))) сходство явно есть)))

    suslox, 24 мар 2013
    #3987
  8. suslox

    suslox Пушистикс Staff Member

    Американские сверхминиатюрные лампы. Маркировки на них нету, тип указываю со слов продавца. В интернете никакой информации на данным типам нету.

    1. SN-893B. Прямонакальный диод. Весьма любопытна конструкция гетера.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    2. SN-1112B. Судя по конструкции - тиратрон с накаливаемым катодом и щелевой сеткой.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    suslox, 26 мар 2013
    #3988
  9. suslox

    suslox Пушистикс Staff Member

    ФЭУ-13 с паспортом :)

    [​IMG]

    [​IMG]

    [​IMG]

    паспорт:

    [​IMG]

    [​IMG]

    suslox, 30 мар 2013
    #3989
    sseg нравится это.
  10. Pedro

    Pedro Пользователь

    Может прототип 06Д1А?

    Pedro, 31 мар 2013
    #3990
  11. suslox

    suslox Пушистикс Staff Member

    интересно, в чем разница с 13-ым...:?

    вау! а разве такой существовал???

    suslox, 31 мар 2013
    #3991
  12. Pedro

    Pedro Пользователь

    Нет пожалуй , не прототип. у 06Д был более древний прототип, вместе с 1Т, 1С, 06Ж. Было два варианта схемы 4 и 5 ламповые, 5-ламповая была с диодом.
    По новосибирским источникам 06Д1А почему-то не получил распостранения.
    А тут, судя по коробкам, лампы производства 68 года.
    [​IMG] [​IMG]

    Pedro, 1 апр 2013
    #3992
    suslox нравится это.
  13. suslox

    suslox Пушистикс Staff Member

    Pedro, вот оно как! спасибо за фотки коробок с лампами!
    т.е получается, что мои называются syl-1268 и syl-1068? а что же тогда обозначает sn-1112b и sn-893b?

    suslox, 1 апр 2013
    #3993
  14. Pedro

    Pedro Пользователь

    Я тоже так сначала думал, но это вроде дата выпуска или приемки.

    Pedro, 1 апр 2013
    #3994
  15. suslox

    suslox Пушистикс Staff Member

    еще один фэу, очень похожий, на показанные ранее 13-ый и 14-ый.
    ФЭУ-93 с паспортом.

    [​IMG]

    [​IMG]

    [​IMG]

    паспорт:

    [​IMG]

    [​IMG]

    [​IMG]

    suslox, 2 апр 2013
    #3995
    sseg нравится это.
  16. suslox

    suslox Пушистикс Staff Member

    интересная лампа! где такая применялась и можно параметры?

    suslox, 2 апр 2013
    #3996
  17. 1Ж24Б

    1Ж24Б Пользователь

    Вернусь к диодам 06Д1А

    http://savepic.org/3198377.jpg

    Схема от неизвестного радиовзрывателя. 1С1А, 06П1А, 1Т1А. Диоды стоят полупроводниковые. Кто знает, откуда ЭТО ?

    1Ж24Б, 2 апр 2013
    #3997
    suslox нравится это.
  18. Pedro

    Pedro Пользователь

    Минометный АР-27, с моторчиком как у Карлсона

    Pedro, 2 апр 2013
    #3998
  19. suslox

    suslox Пушистикс Staff Member

    а на каких частотах эта схема работала?:)

    suslox, 3 апр 2013
    #3999
  20. bzdynk

    bzdynk Пользователь

    На телевизионных (ОРТ) - поэтому от нее отказались, как только Зворыкин телевизор изобрел. :lol:

    bzdynk, 3 апр 2013
    #4000
