Интересные и необычные ЭВП

straus · 11 ноя 2009

suslox сказал(а):

а толщина его какая?
Click to expand...

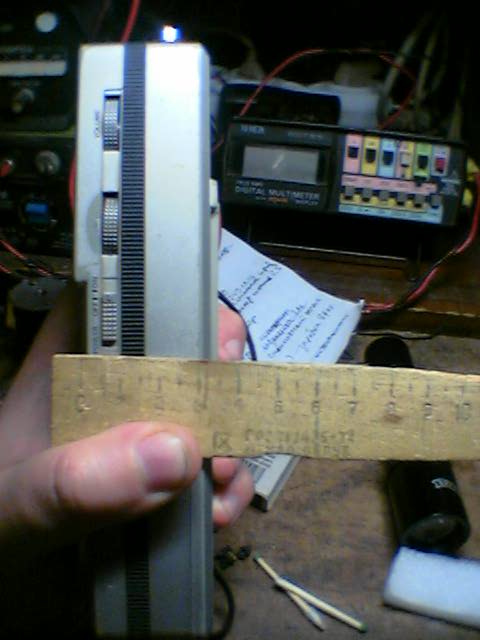

Там труба с заворотом, как в видеодомофонах.

suslox · 12 ноя 2009

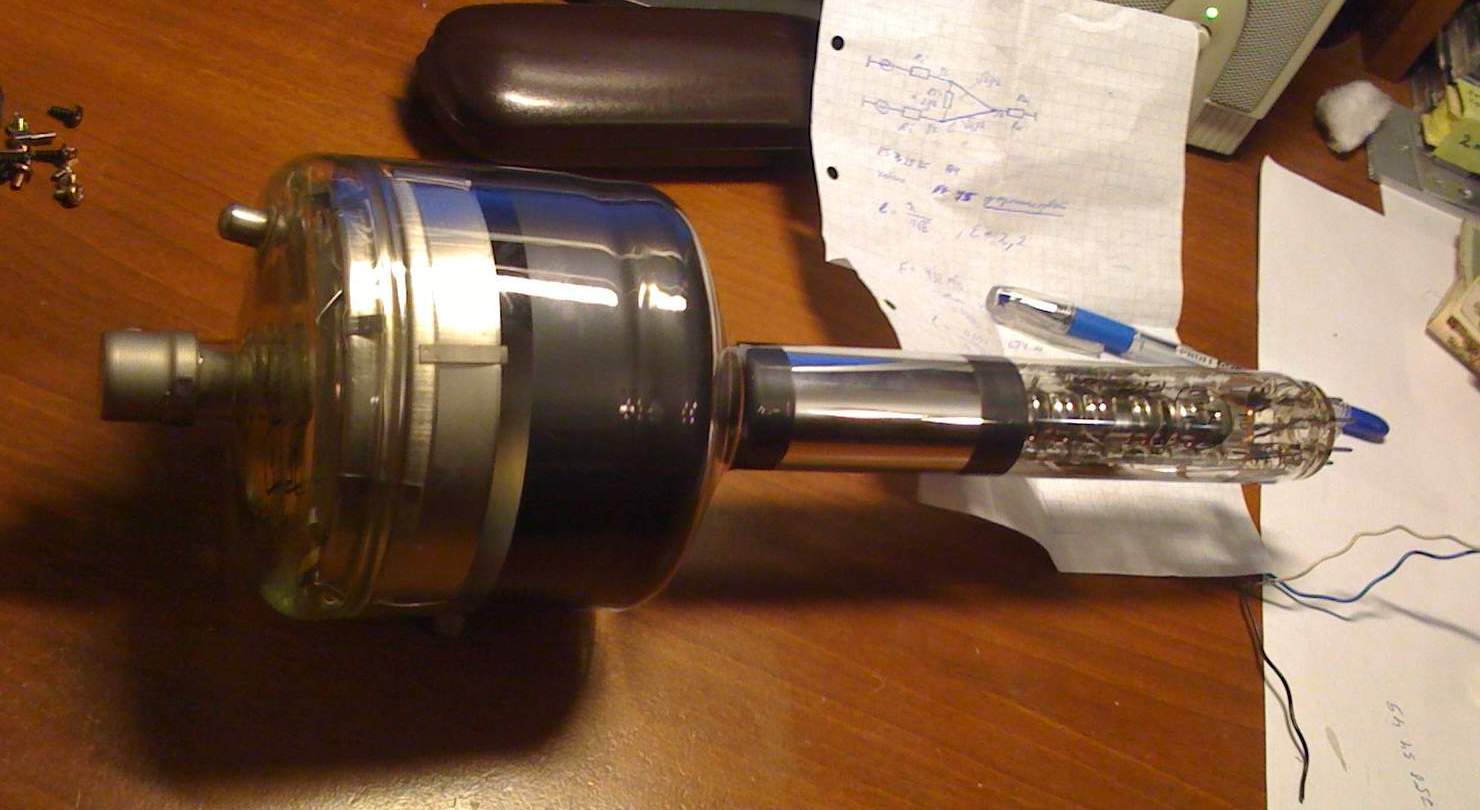

а вот теперь реально интересная вещь: ЛБВ типа УВ-1Б ни частотного диапазона, ни мощности нету в паспорте... но лампа реально красивая...жду комментов
(сорри за скан - позднее сделаю и выложу полную фото.на этой не уместился цокольи колпачок)

suslox · 13 ноя 2009

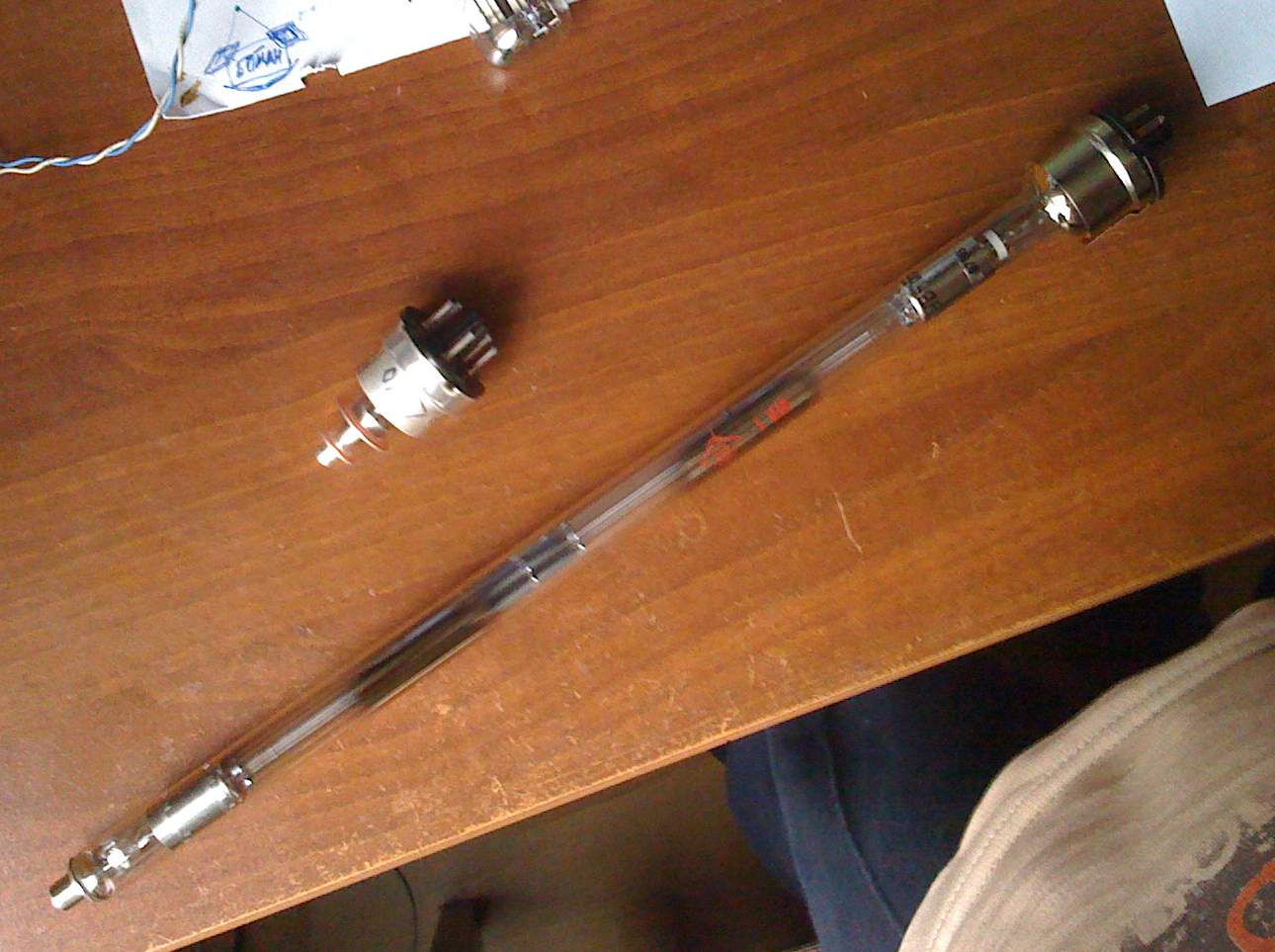

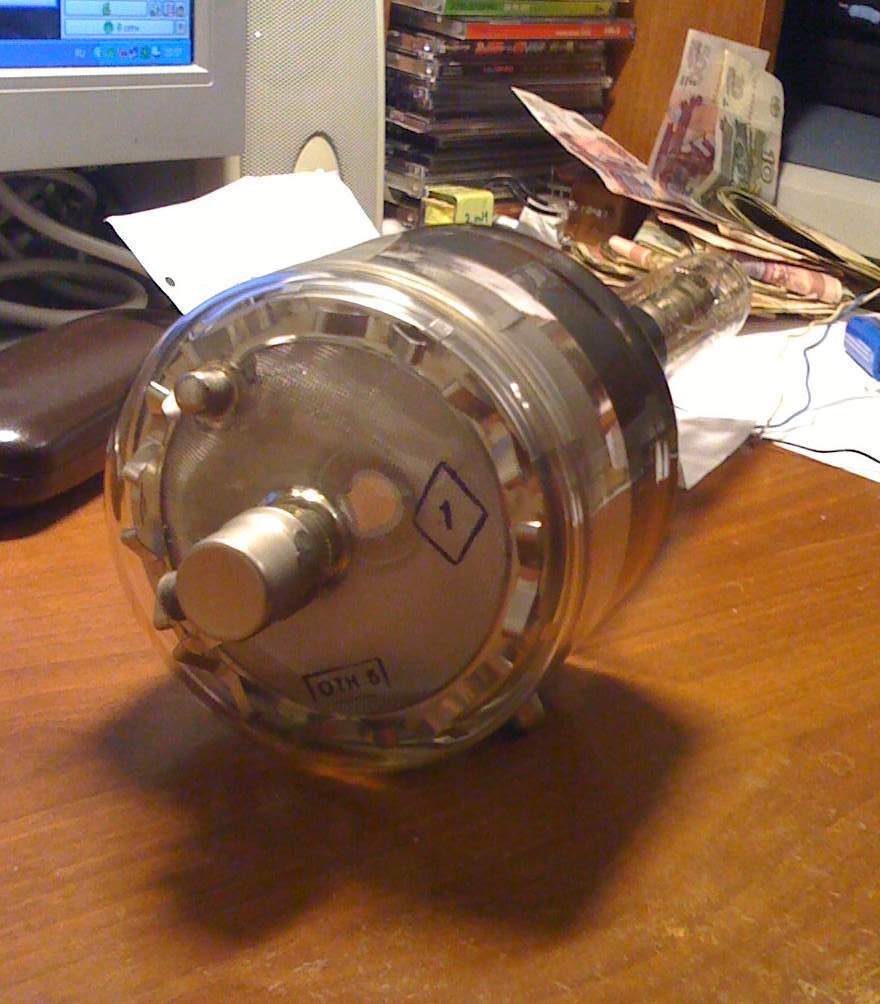

как и обещал - фото ЛБВ полностью)
рядом для сравнения 6С5Д

suslox · 16 ноя 2009

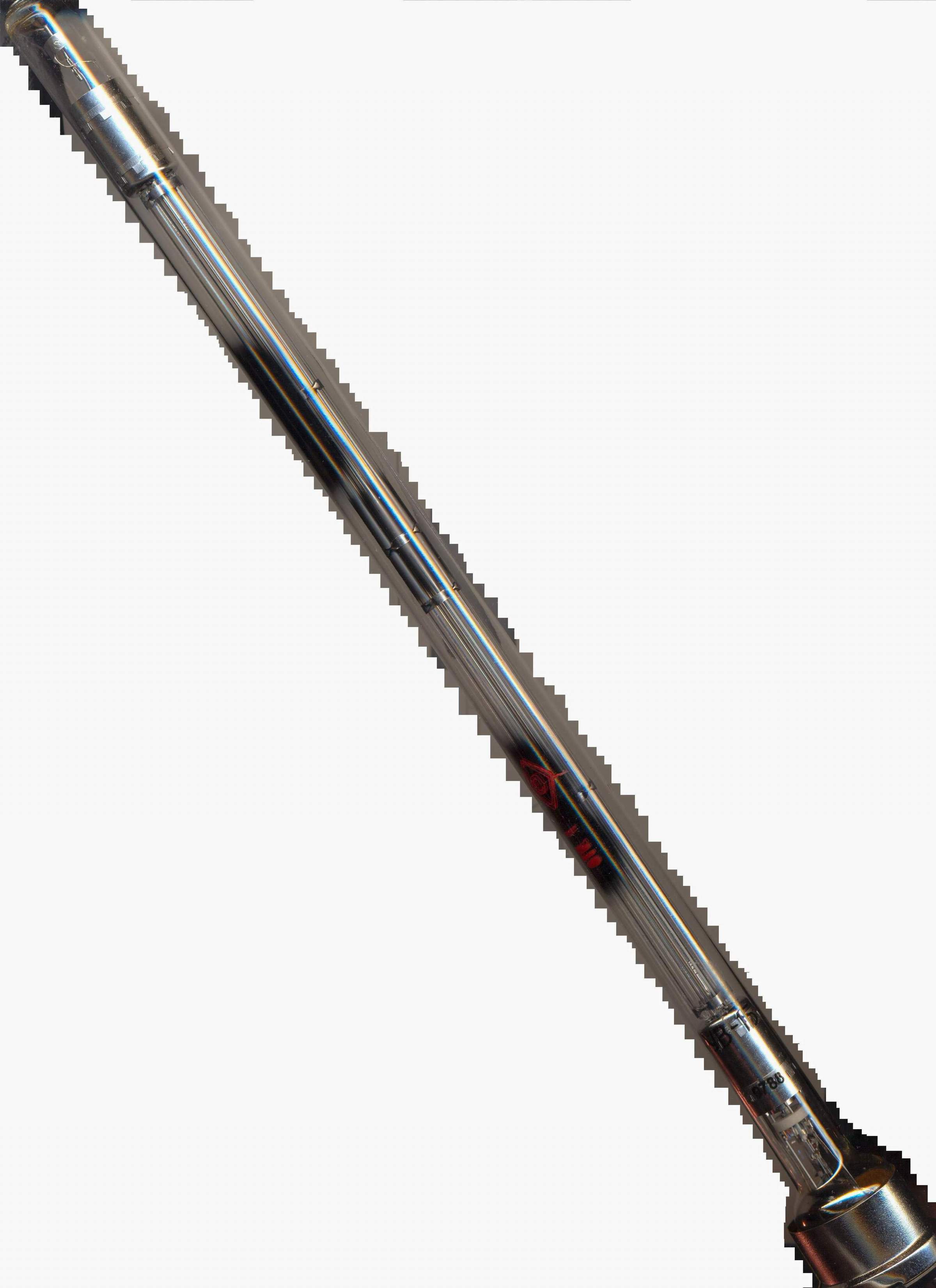

вот он...ЛН-9..потенциалоскоп...информационная емкость порядка нескольких десятков тысяч бит

Случайность · 16 ноя 2009

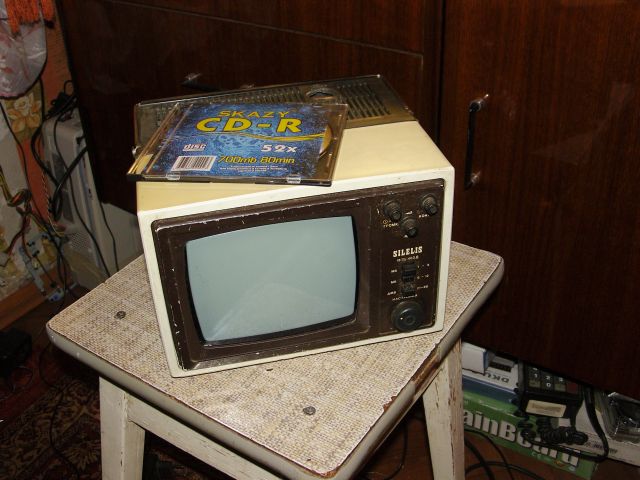

вот фотка зомбоящика

для сравнения положил коробку от болванки

[attachment=0:18lreaqq].jpg[/attachment:18lreaqq]

размер по диагонали 16 см, если весь экран, если только активная часть, так которая с люминофором, то 14 см

Внутри БП примитив, стоит транс на 14 вольт и диодый мост, можно облегчить неплохо его, использовав импульсник

2 suslox

бабло на заднем плане зачоотно так, можно взять крупным планом????

Случайность · 17 ноя 2009

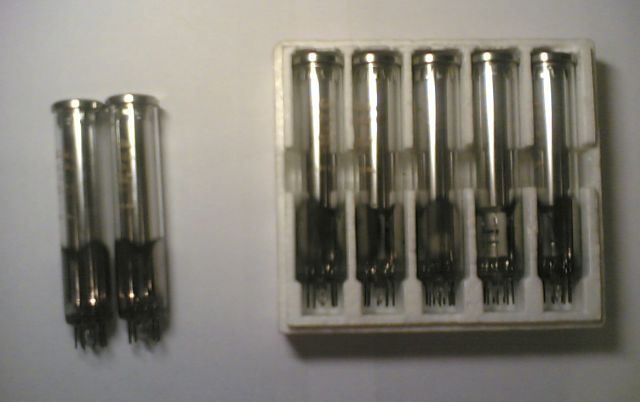

видиконы, неюзаные, выдержаные, выдержка примерно лет так 25, иносранные, я так понял поставлялись в коробках пенопластовых по 5 штук,

[attachment=0:1hsl9nja].jpg[/attachment:1hsl9nja]

чуть позже отфотаю один из них и выложу в лучшем качестве

Случайность · 17 ноя 2009

кстати если судить по фотке русского видикона, то входное окошко у него приклеено, у этого же припаяно при помощи каокго то металла, Он легко ковыряется, Надо будет попробовать на битых видиконах,

Кто может кинуться схемой запуска даного девайса. Ну собствено не этого видикона а любого другого,

в сети нашел фотки похожего, маркировка таже, но внешне они немного отличаются, Но вот нахрена они по 5 штук в коробке??????

Случайность · 19 ноя 2009

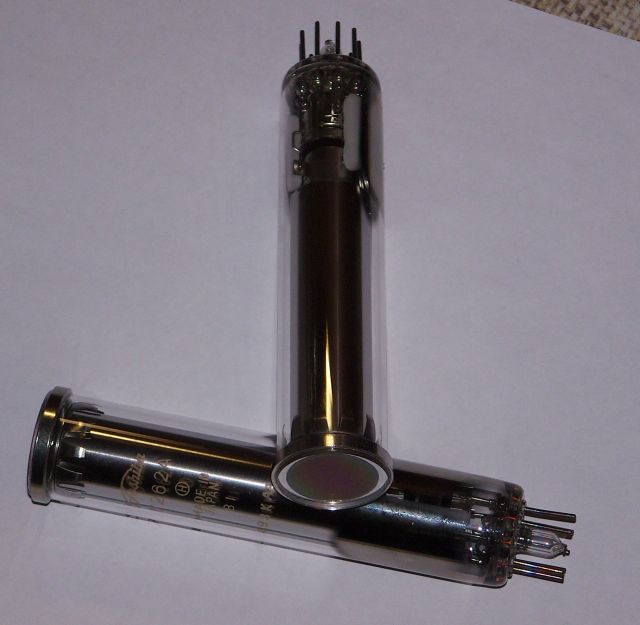

выкладываю обещаные фотки видикона,

[attachment=0:3556xtki]2 штуки.jpg[/attachment:3556xtki]

так же хочу чтоб все тут прекратили истерию, ромб стоящий на деталях не показатель наличия драг мета, на паспорте тиратнона с ромбом по русски написано ДРАГОЦЕННЫХ МЕТАЛЛОВ НЕ СОДЕРЖИТЬСЯ. Вот из за всех этих сдавателей, теперь хрен найдешь запчасти, Народ хватить вопить уже,

вон пни первые сдавайте, а них все ноги золотые а что то никто не хочет, отдают ведрами

EVIL_USER · 19 ноя 2009

Оффтоп конечно, но раз уж упомянули первый пень...

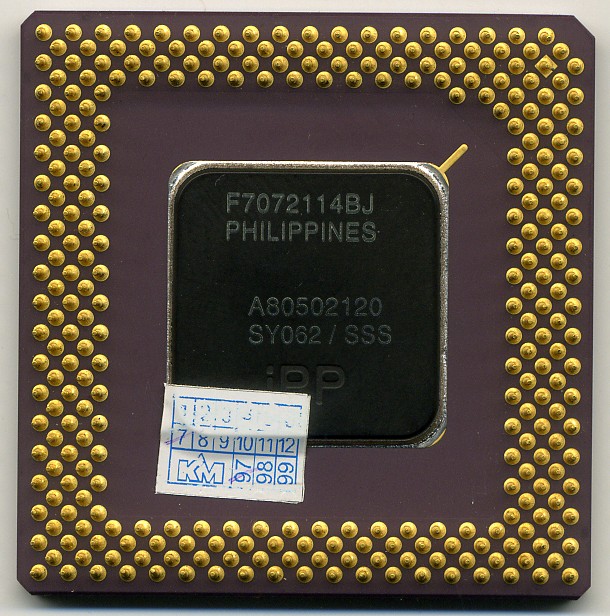

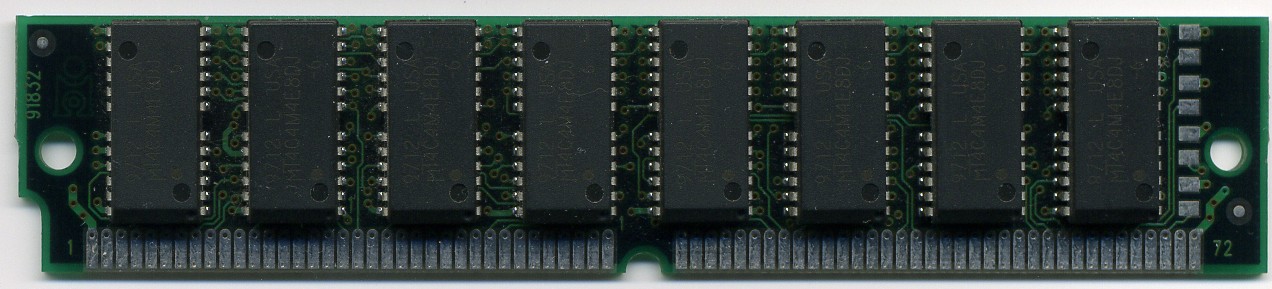

Он самый и оперативка на 16Мб тех же времён.

suslox · 20 ноя 2009

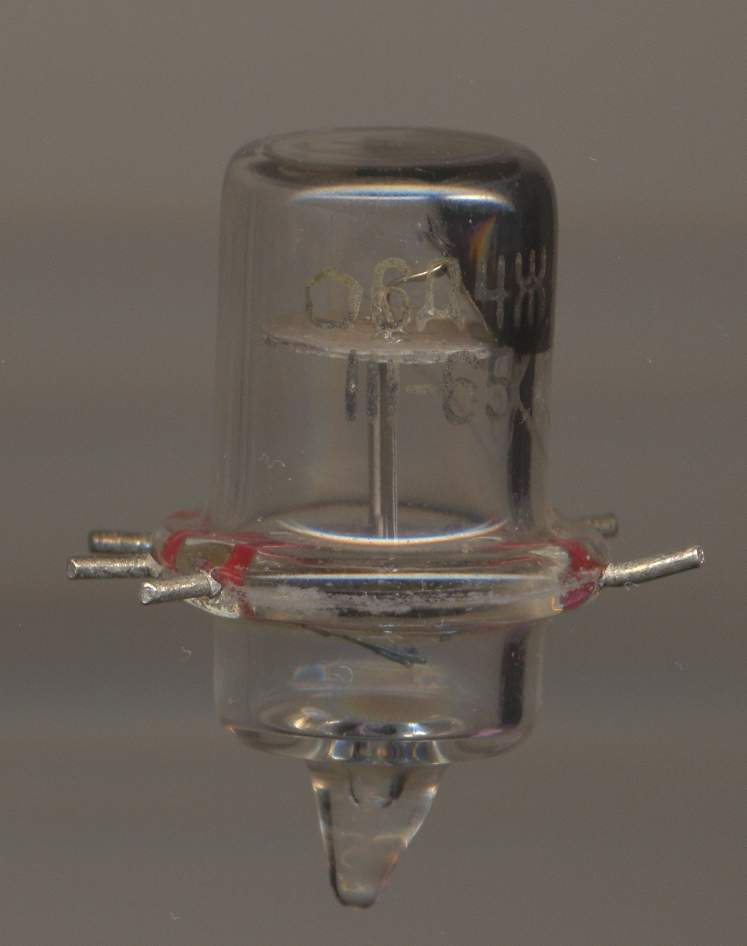

вч детекторный диод 6Д4Ж в желудевом корпусе

laser_freak · 22 ноя 2009

ну вот например

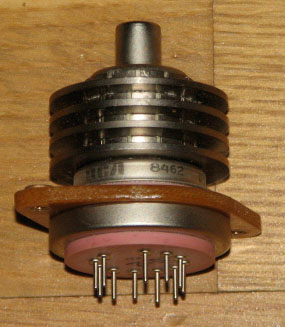

лучевой тетрод фирмы RCA 8462[attachment=0:3l9dp9dp]rca8462.jpg[/attachment:3l9dp9dp]

suslox · 27 ноя 2009

еще один свч детекторный диод с дисковыми впаями 6Д8Д

suslox · 28 ноя 2009

подробности можно найти тут: http://www.155la3.ru/6d8d.htm
не думаю,что сейчас такие еще применяются..если только для ремонта старых приборов

suslox · 29 ноя 2009

как известно большинству - лампы имеют напряжение накала (округленно) от 1 до 30в...
но мало кто знает, что были лампы с накалом всего 0.6В!!!их нет во многих справочниках... в основном такие применялись в слуховых аппаратах, метеозондах, для старых управляемых снарядов и тд...

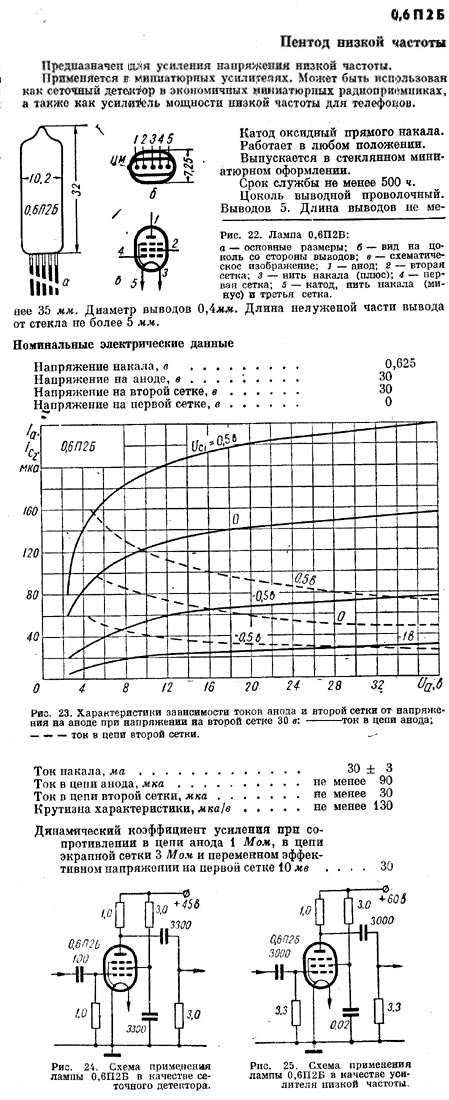

один из примеров - 06П2Б..фото и описание ниже.... (на фоте 0 плохо виден - но это просто так отсканилось)

GELLIOS · 30 ноя 2009

suslox, этот ресурс видел?
http://commons.wiki.bks-tv.ru/wiki/Cate ... cuum_tubes

INFERION · 30 ноя 2009

На рынке в Харькове сфотал:[attachment=0:2gx8k2d7]DSCN1532.jpg[/attachment:2gx8k2d7]Там пол рынка такими вещами завалено . И стоит копейки, как лом. Я у этого барыги даже литиевые батарейки по 2.50 грн. взял (CR123). Хоть и 2002-го года, но в упаковке и на КЗ 7,5A даёт через мультиметр.

suslox · 1 дек 2009

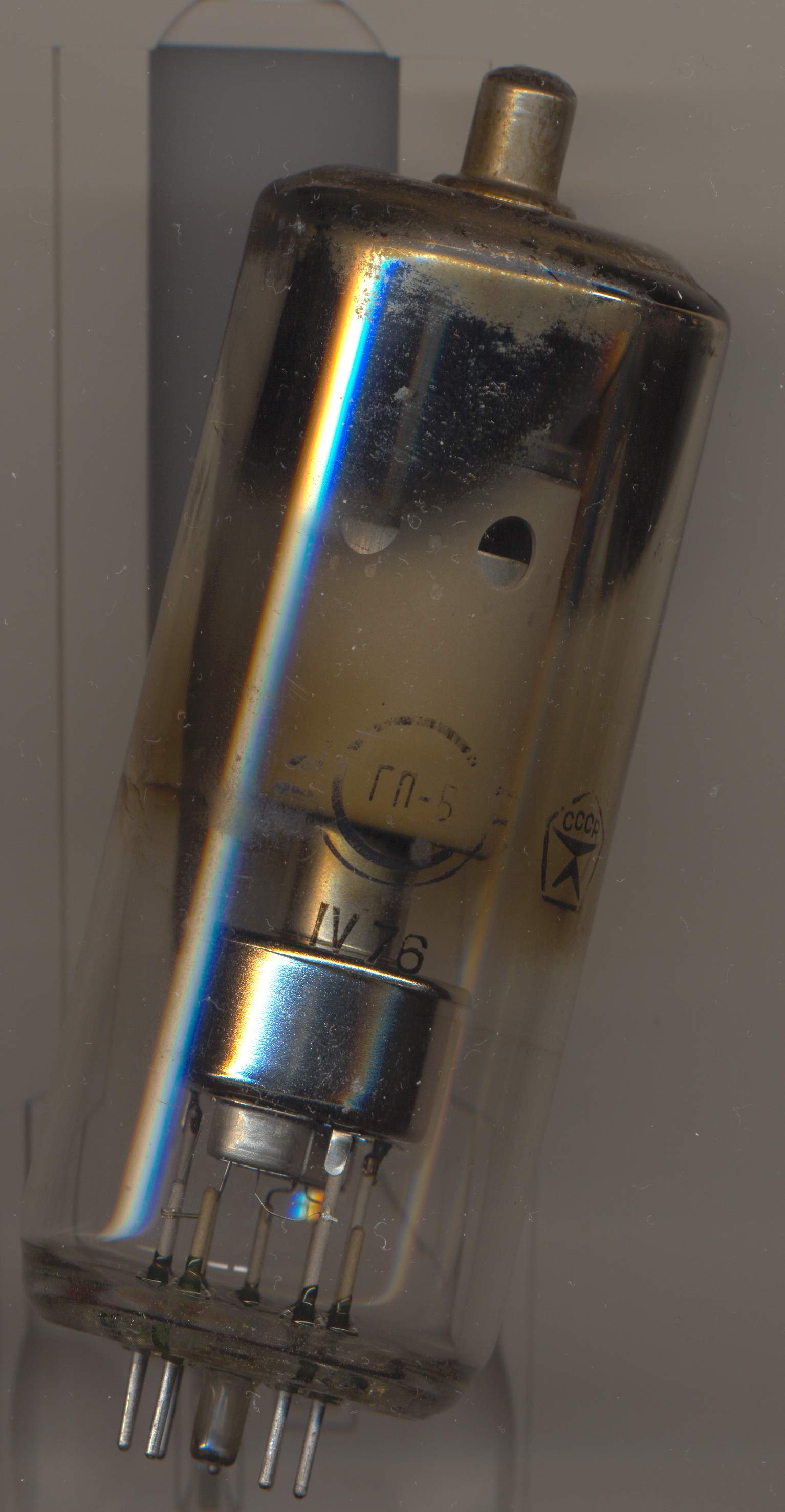

вот известная, но на мой взгляд любопытная лампа - ГП-5...высоковольтный триод для применения в телеках...
подробности тут http://www.istok2.com/data/1415/

самое любопытное, что лампа нуждается в защите кожухом, тк при работе излучает приличный поток рентгена

suslox · 2 дек 2009

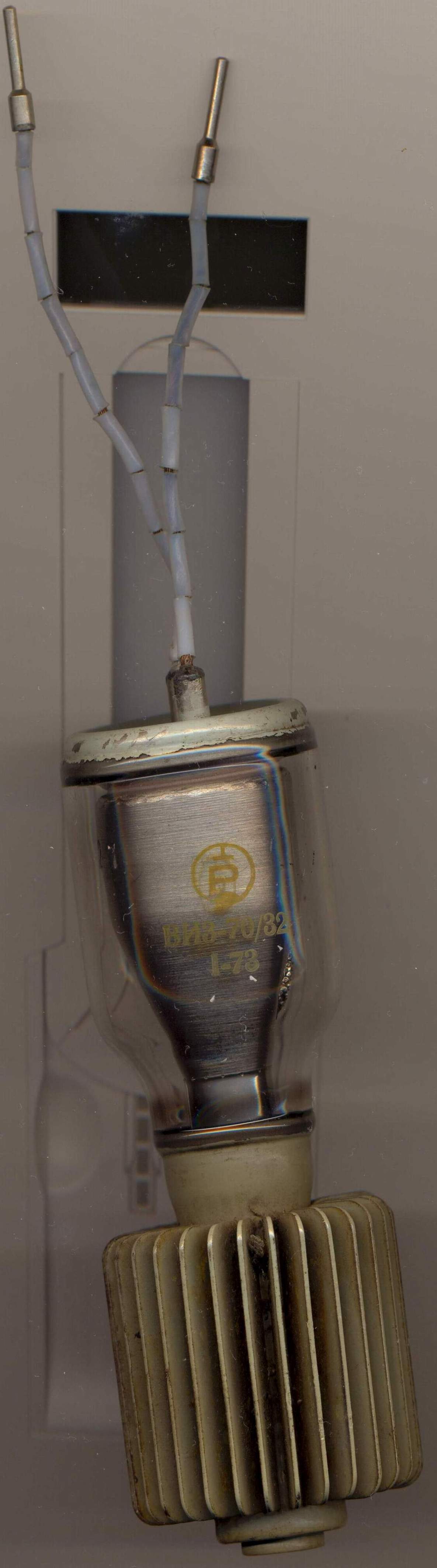

импульсный кенотрон для подавления нестационарных процессов ВИ3-70/32...
32кВ 70а в импульсе

GELLIOS · 3 дек 2009

Вот, тебе еще ссылочка
http://www.155la3.ru/vi3_70_32.htm

suslox · 5 дек 2009

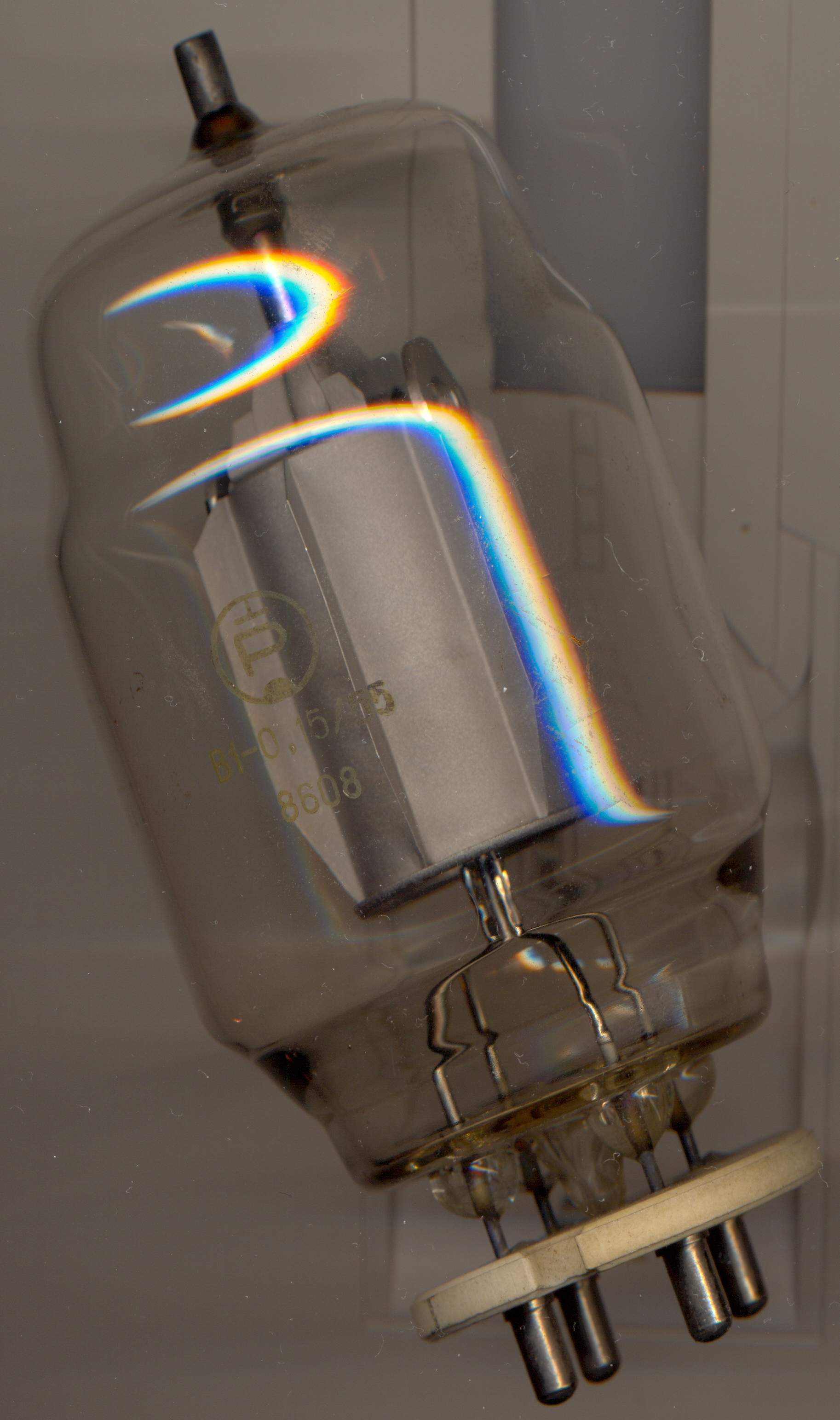

высоковольный кенотрон В1-0.15/55
Основные технические данные
Напряжение накала 6,3 В
Ток накала 7,5 А
Время готовности не более 3 с
Ток анода при Uа = 250 В не менее 180 мА
Амплитуда импульсов тока эмиссии
при Uа имп = 2 кВ, Uн = 5,7 В не менее 0,7 А
Долговечность не менее 500 ч

Предельно-допустимые величины
Напряжение накала 5,7…6,9 В
Наибольшая амплитуда напряжения анода 48 кВ
Наибольший амплитуда тока анода 0,7 А
Наибольший выпрямленный ток 150 мА
Наибольшая мощность, рассеиваемая анодом 70 Вт
