Интересные и необычные ЭВП

Хочется немного помучить эту лампу. А данных о долговечности нет. Странное, что в листке особо оговаривается сопротивления лампы.

1Ж42А не пробовали запускать ради интереса ? Странный у неё цвет управляющих электродов. И производитель неожиданный - "Восток". Я считал, они к середине 60-х бросили производство стержневых, передав их НЭВЗу и Орловскому заводу.



По выдерживаемым прибором механическим воздействиям очевидна область применения. Потребный срок службы составляет при этом только время подлёта. 1 мин. и менее. Столько, видимо, и есть.

Стойкость к воздействию ионизирующего излучения, например.



Где глянуть на выдерживаемые перегрузки ? 1Ж24Б, к примеру, держит одиночные до 500 g, линейное до 100 g. На 1С38А такого не нашёл. И зачем нормировать сопротивления изоляции?



Я не увидел, чтобы нормировались какие-то сверх обычных сопротивления. М.б. вы покажете свой источник?

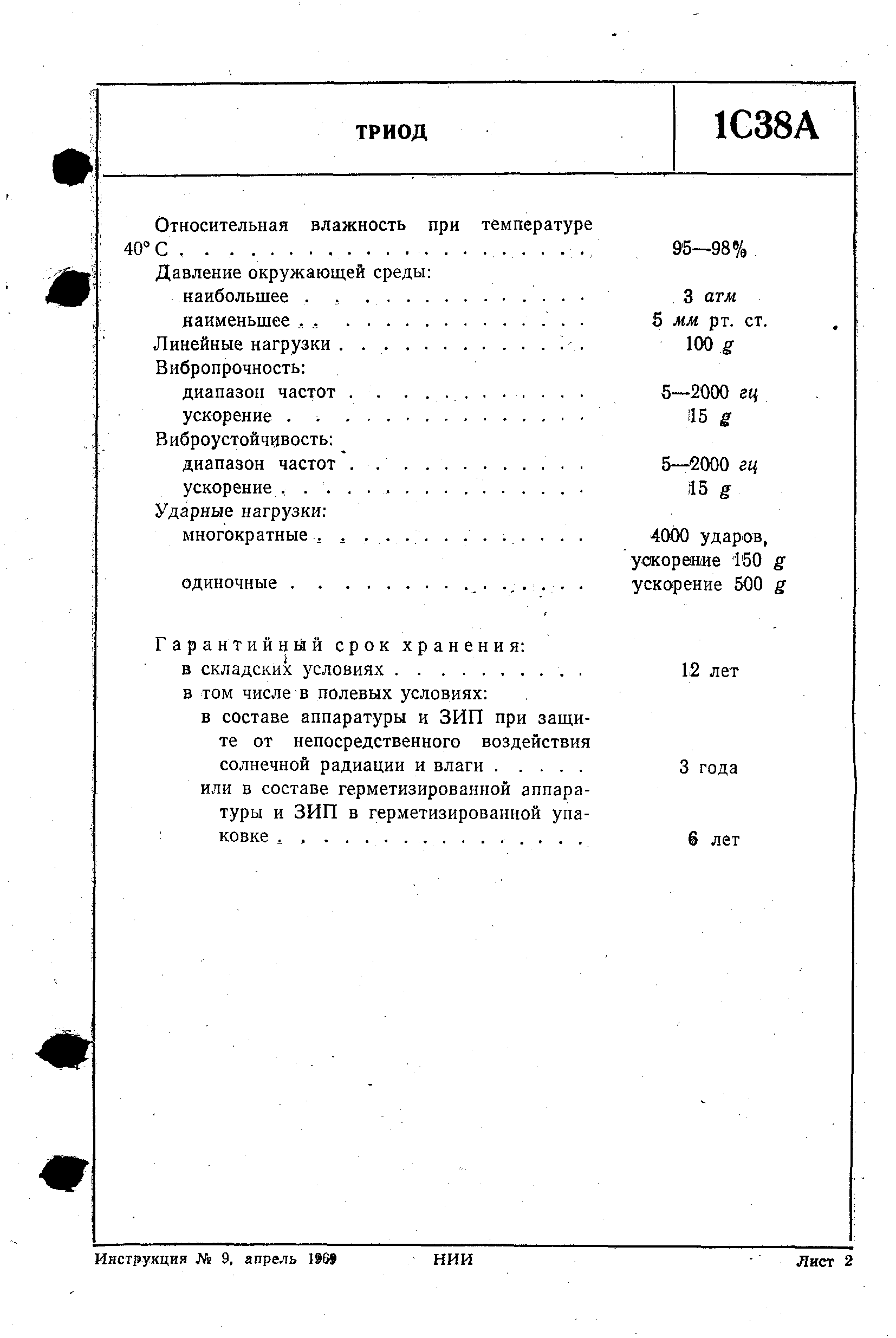

Вот так лучше - второй лист на лампу. А то сиди и гадай.

На http://yarelektronika.ru/production/show_cat.php?catid=459 справочный на неё.



1П4Б, 1Ж17Б, 1Ж18Б (есть "4-3" с надписью "Опытная", очевидно прототип - анод выведен на ножку, причём средний вывод не разварен), 1Ж24Б, 1Ж29Б (рекорд - лампа "Востока" за 1962 год), 1Ж29Б-Р, 1П24Б. Обычные "дроби" 6Н16Б, 6Н17Б, 6Н28Б, 6С3Б, 6С6Б, 6С7Б, 6С46Г, 6Ж1Б, 6Ж2Б, 6Ж5Б (плоская и гребешковая ножка), 6Ж10Б, 6Ж46Б, 6К1Б, 6К6А, 6Д6А, Сг5Б, СГ202Б, ТХ4Б, ЭМ-8, 6П25Б, 2Д3Б. Нувисторы 6С51Н, 6С52Н, 6Ж54Н, 6П37Н, 6Д24Н, 6Э12Н (понимаете, почему хочу найти оставшиеся). Почти все пришли сами, я их не искал. Часть служат ЗИПом.



1. Лишние... Разве они такие редкие ? Пара точно есть, но отправить... не знаю. наверно, проще (вместе с ещё чем-то) заказать в Интернете.
2. 1Ж25Р скоро приедет. От 06П2Б и ТГ-5Р не отказался бы сам.
3. Да, есть Р-323, Р-109М и Р-126.
4. 06С57А не видел. Увы - мой город мелковат для таких раритетов.



Фиксируется постоянная времени RC-цепи. Времязадающего узла.



06П1А, 1С1А, 1С38А, ТГ-5Р, 1Ж25Р

Только ТГ-5Р. Но опять же, в письмо её едва ли засунешь( Вот была бы 2С3А...

Если на следующей недели найду, у кого одолжить цифровой, покажу образцы пальчиковый ламп с "Восхода". Опытные, 6Н2П с необычными анодами, 6Н1П и 6Н2П с иной разводкой накала, и 6Н1П с выпуклой маркировкой на баллоне (накатали при изготовление колбы в пламени горелки).

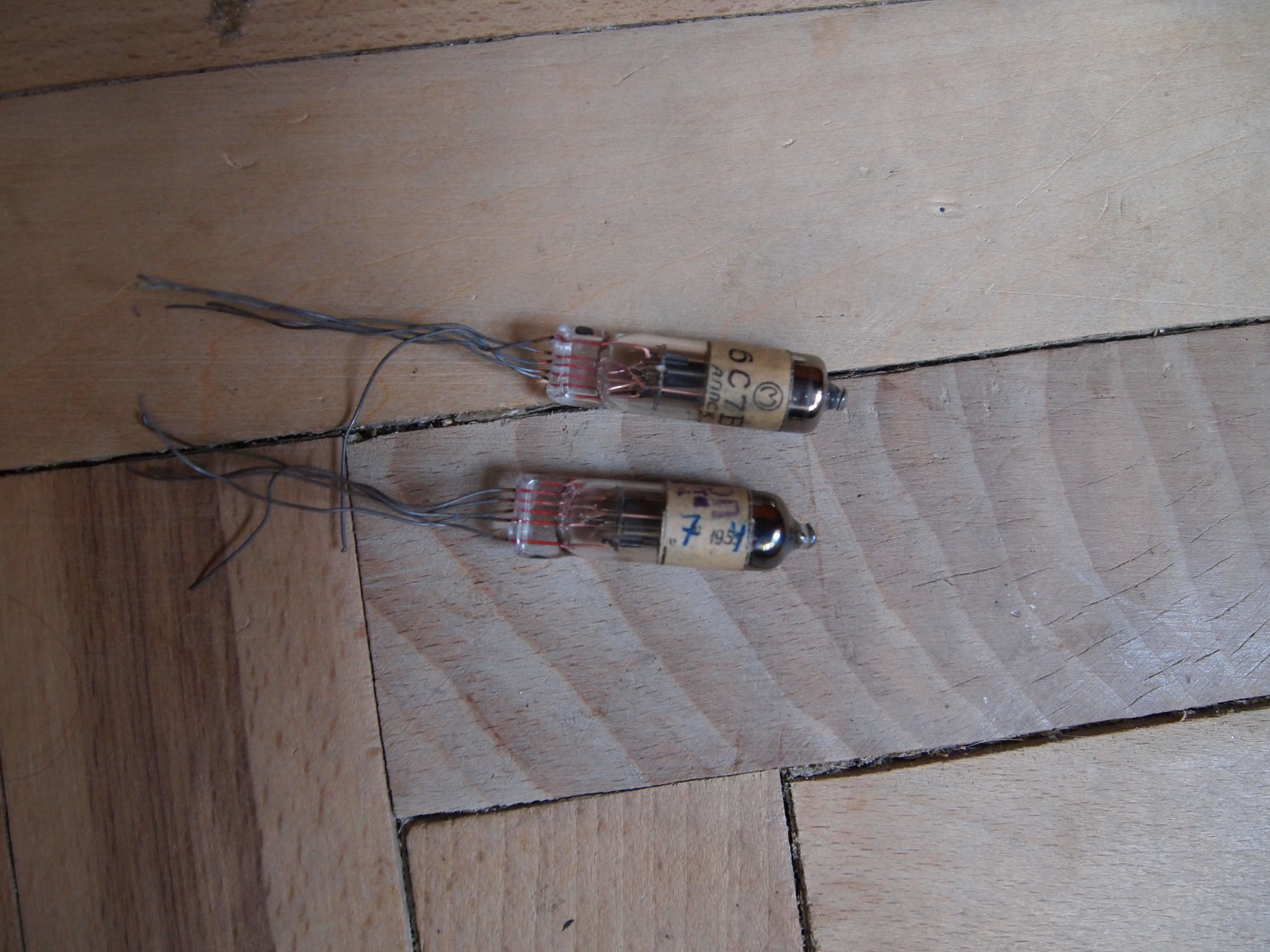

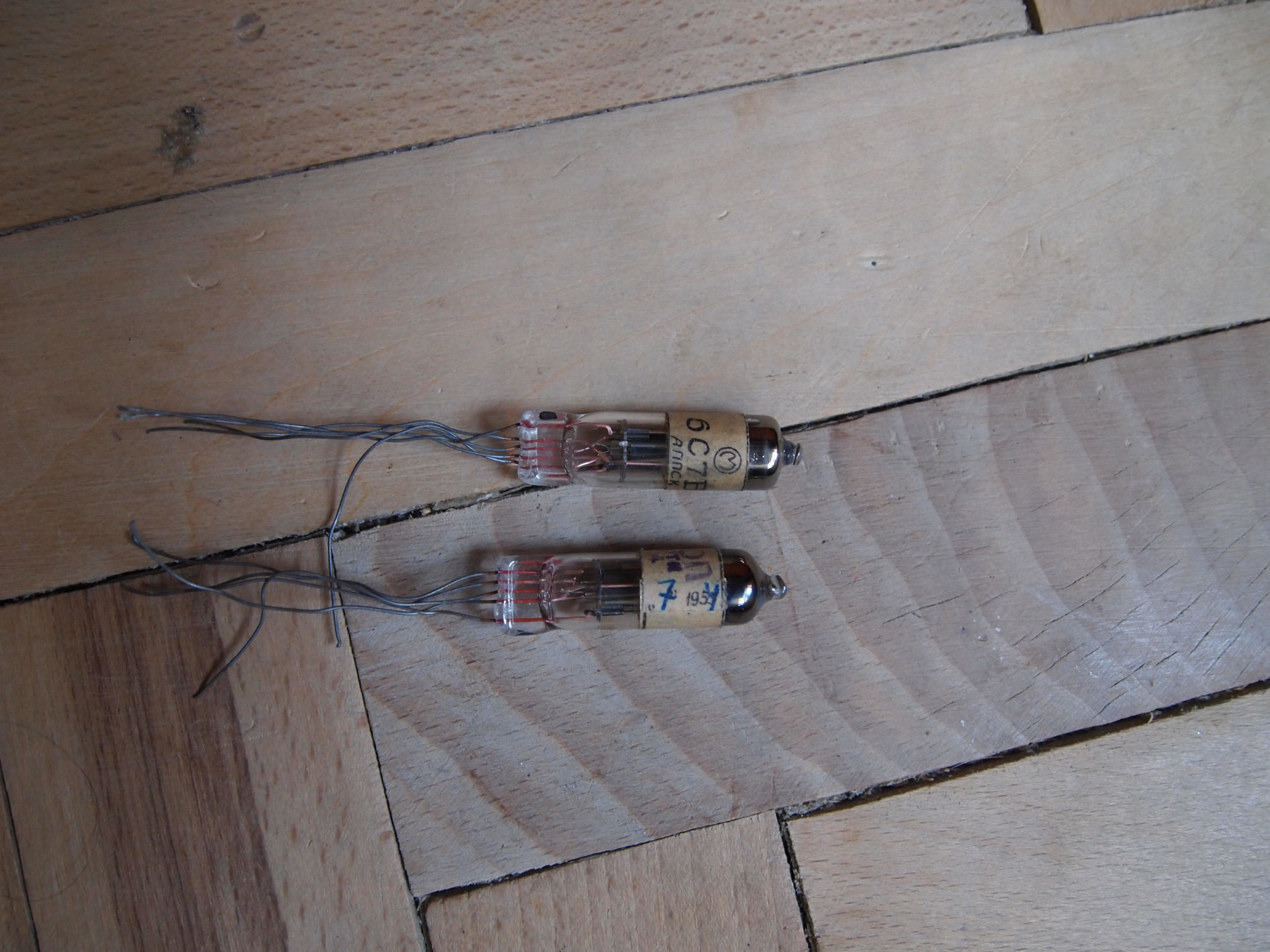

Кстати, раз пошла такая пьянка с мелкими лампами, позволю себе добавить парочку интересных экземпляров. Не стержневые, правда, звиняйте, но уж какие есть). 6С7Б, опытные, производства МЭЛЗ. Датированы 54м годом. Из интересных особенностей - маркировка на бумажной этикетке. Дата изготовления проставлена вручную.



Нет, 6С35А не попадалась. Может позже соберусь и увеличу бюджет на коллекцию ЭВП) Запасы на местном кончились, а дедушка прекратил торговлю.

Редкие... я однажды нашёл электрометрическую, что с пояском металла на баллоне. ЭМ-10, кажется. И куда-то дел.

По фото 6С7Б - синий цвет спаев это ваш фотоаппарат шалит ?



Есть такая на работе)

Просьба к счастливым обладателям триода 2С3А измерить сопротивление холодного катода. Есть одна идея, подсказанная человеком с работы, ранее занимавшимся лампами.



Тут я пас. ничего не могу сказать. Единственное, не понятно, зачем столь длинные выводы ? Монтаж в специзделия предполагает минимзацию занимаемого объёма. Здесь же лампу можно смонтировать так, что она будет торчать наружу из схемы.

Накал не пробовали подавать ? Через реостат, контролируя по свечению катода в темноте. Как красно-оранжевым станет, замерить вольтметром.
