    Такое оборудование я в детстве разбирал, так что мог подзабыть, но очень похоже все было. Хотя точно помню что лампы для фиксации были чем то залитые, а так же их выводы тоже были залиты.

    ОхотниК, 29 дек 2012
    #3861
  2. Pedro

    Pedro Пользователь

    Сообщения:
    56
    Симпатии:
    105
    Баллы:
    33
    Пол:
    Мужской

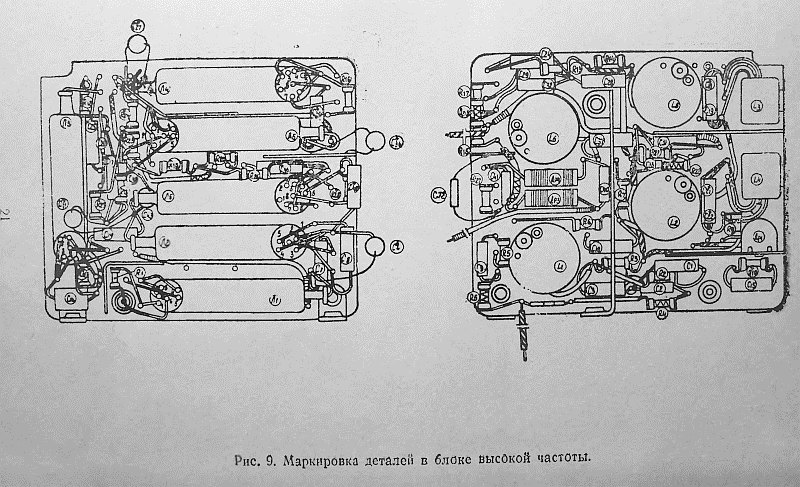

    радиостанция 24Р1

    Pedro, 1 янв 2013
    #3862
  3. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    не могу нигде найти области применения...не подскажете?

    suslox, 1 янв 2013
    #3863
  4. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    ясно) спасибо!:)

    suslox, 1 янв 2013
    #3864
  5. Entladung

    Entladung Активный пользователь

    Сообщения:
    1.096
    Симпатии:
    1.057
    Баллы:
    113
    Каков монтаж, такова и область применения.:D:twisted:

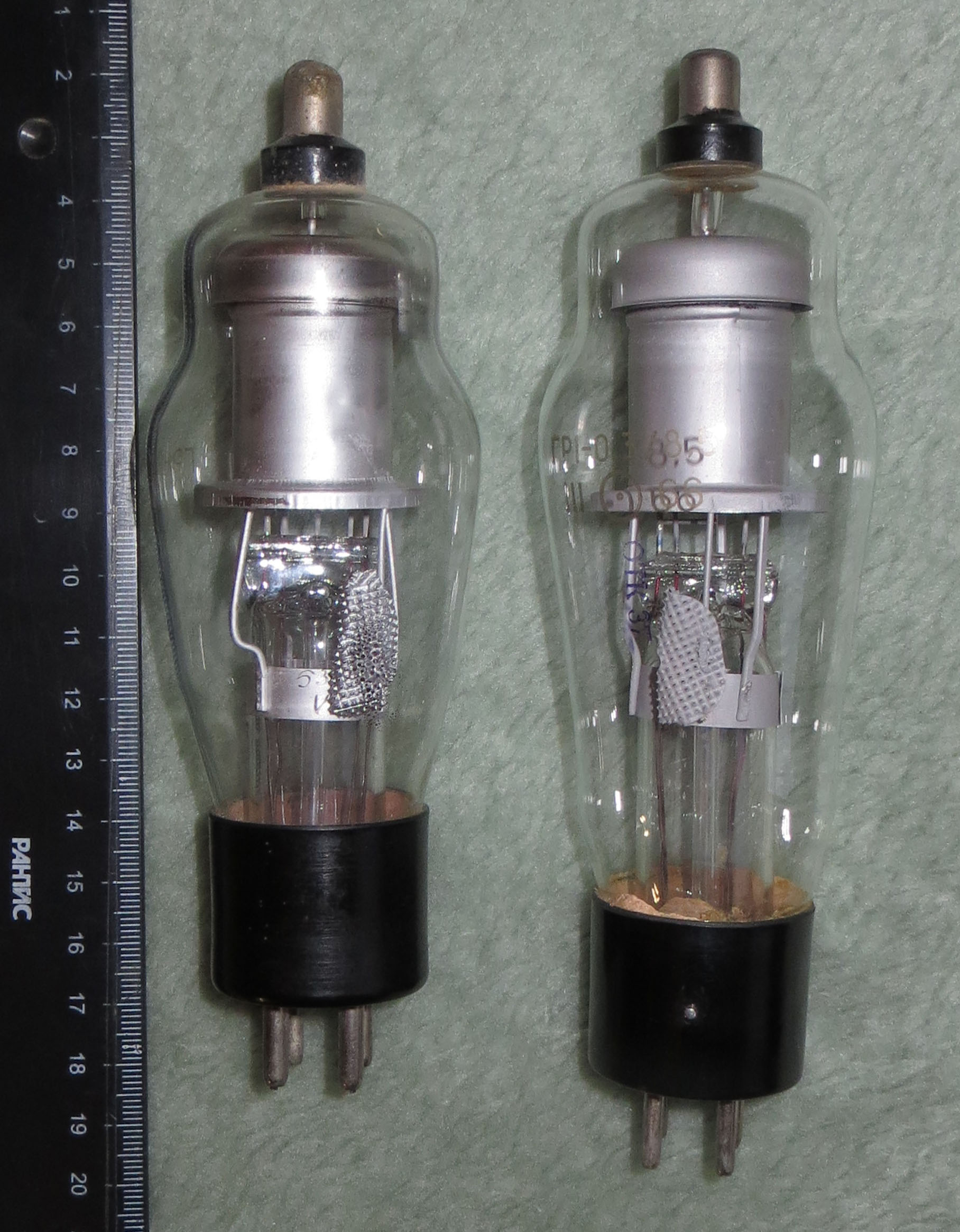

    Вновь ГР1-0.3/8.5
    Здесь: http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-214#post-104779 я уже показывал ГР1-0.3/8.5 выпуска V-68. Сейчас появился несколько более ранний, выпуска III-66. Баллон прибора оказался гораздо выше.


    Вложения:

    • 1.JPG
      Размер файла:
      528,2 КБ
      Просмотров:
      946
    Entladung, 3 янв 2013
    #3865
    silverray нравится это.
  6. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    18ЛО47В - мощна!:)
    какой цвет свечения у двух данных трубок?

    suslox, 15 янв 2013
    #3866
  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    в его паспорте есть один интересный момент: "обеспечивает визуальную индикацию положения луча в соответствующей камере".
    как это понимать? у вас есть мысли? :)

    suslox, 15 янв 2013
    #3867
  8. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    да видимо так...у меня была подобная мысль...просто нигде больше никто нигде на это не обращал внимание и тем более не включал такие приборы, поэтому я и засомневался :)

    suslox, 15 янв 2013
    #3868
  9. M21K

    M21K Новичок

    Сообщения:
    5
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Адрес:
    Baku
    Всем привет, я новичок на этом форуме:) прочитал кучу сообщений, вижу у многих просто богатые коллекции. я сам тоже бешенно интересуюсь всякими ЭВП, особенно какими-нибудь экзотическими:cool: но больше хочется применять их где-нибудь, чем класть на пыльную полку. а коллекция у меня сама небольшая, да и нет ничего сверхъестесственного. в основном - пальчиковые лампы и пара октальных. еще есть маленький кинескоп от дохлого осциллографа и куча неонок и газоразрядных индикаторов и еще какие-то другие лампы, которые сейчас на сонную голову не могу вспомнить:D:D:D завтра по возможности выложу сюда фотки наиболее интересных экземпляров;)

    M21K, 16 янв 2013
    #3869
  10. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    боюсь, что у меня нет информации по включению и применению подобных приборов:(

    suslox, 16 янв 2013
    #3870
  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    трубка выглядит солидно!:)

    но похоже с вакуумом в ней все плохо...
    практически в каждом электронно-вакуумном приборе есть геттер: http://ru.wikipedia.org/wiki/Геттер_(газопоглотитель)
    на фото №6 ( http://lasers.org.ru/forum/attachments/img_1537-jpg.16607/ ) пятно металла на баллоне трубки выглядит побелевшим. это говорит о потере герметичности трубки...

    возможно баллон не выдержал перепадов температур при перевозке...у меня так второй фэу-ви погиб:cry:

    suslox, 17 янв 2013
    #3871
  12. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :oops:ясно...видимо я ошибся...рад,что трубка у вас живая)

    suslox, 18 янв 2013
    #3872
  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    Внешне очень странный прибор. Сначала даже не похоже, что это эвп.
    РМО-13. Судя по названию - омегатронная лампа, датчик радиочастотного масс-спектрометра.
    Никакой другой информации у меня нет. Если у кого что есть - буду очень благодарен :)

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    suslox, 18 янв 2013
    #3873
    alex_lv нравится это.
  14. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    Нет, данная лампа куплена не на Молотке.

    нашел вот что:
    РМО-13 - это резонансный радиочастотный масс-спектрометрический датчик.
    И документ по некому эксперименту с ядерным реактором: https://www.google.ru/url?sa=t&rct=...cbgqho3aWu6r2sA&bvm=bv.41248874,d.bGE&cad=rjt

    данных на сам РМО-13 найти не могу...

    suslox, 19 янв 2013
    #3874
  15. M21K

    M21K Новичок

    Сообщения:
    5
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Адрес:
    Baku
    Всем доброй ночи:) обещал 2-3 дня назад выложить фотки некоторых своих ЭВП, но тогда не смог, т.к. не было свободного времени:( сейчас выложу фотки некоторых из них. к сожалению, многие из них не отличаются редкостью и необычностью, но все же:D

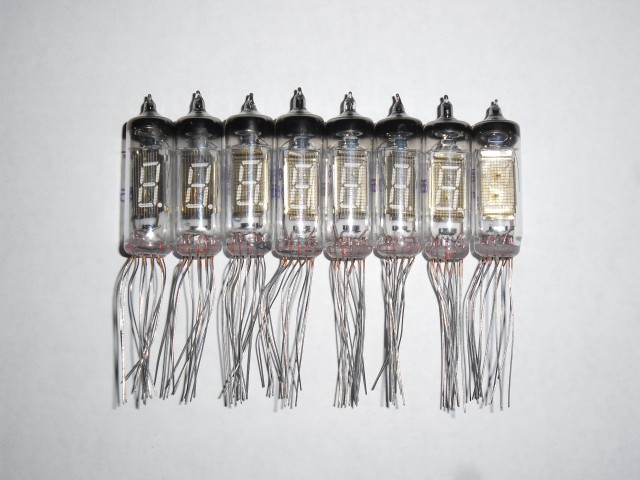

    Пожалуй один из самых распостраненных совковых ВЛИ - ИВ-6:

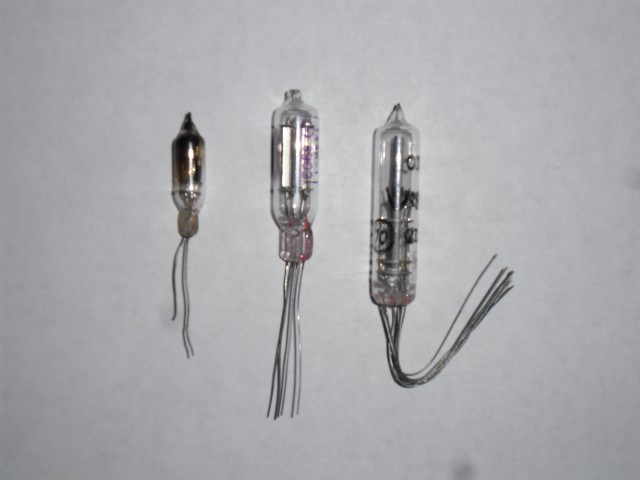

    На этой фотке слева направо: какая-то отработавшая неонка (в реале почему-то меня привлекла), тиратрон ТХ4Б-1 (новый, не использованный), кварцевый резонатор на 100 кГц (по сути, даже не лампа:D):

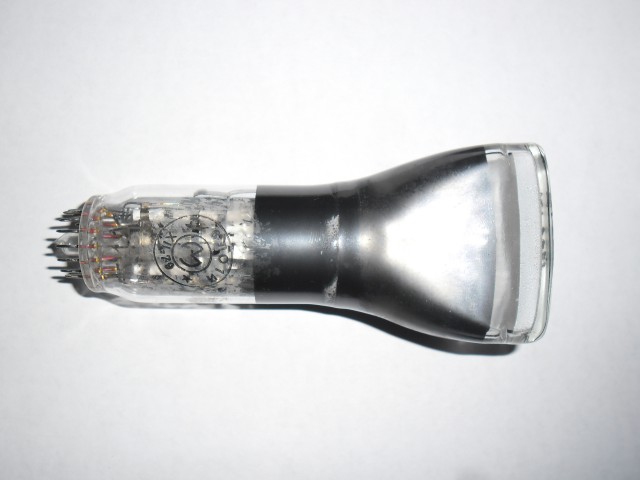

    Небольшой кинескоп от старого осциллографа, 6ЛО1И - зеленый люминофор:

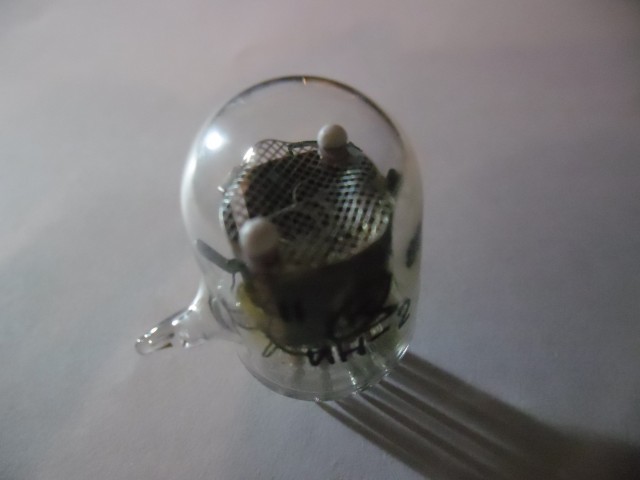

    Индикатор тлеющего разряда ИН-2 (в шкафу залежалась коробка, где их штук 10 еще):

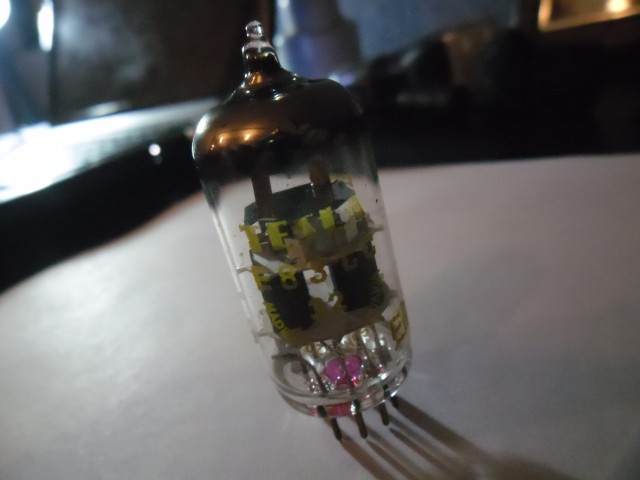

    А это уже поинтересней: зарубежная Tesla E83CC, причем ее штырьки позолочены (лично мне до сих пор не попадались лампы с позолоченными штырьками:D). в инете читал, что она хорошо пойдет на гитарный усилитель:):

    На сегодня все, в близжайшее время еще буду выкладывать... жду ваших комментов;)

    M21K, 20 янв 2013
    #3875
  16. alex_lv

    alex_lv Пользователь

    Сообщения:
    229
    Симпатии:
    319
    Баллы:
    63
    Пол:
    Мужской
    О, наконец-то дождался обновления!!! Производитель РР-502го - скорее всего саратовский Тантал. Область применения - таки да - защита приемного тракта. Сабжевый разрядник втыкался в волоновод. О габаритах волновода можно судить по размерам самого разрядника. А применялось это поделие в ЗГРЛС...
    А по игнитронному разряднегу - вспомнилась крайне нтересная фраза из раздела Условия эксплуатации известного ДСП справочнега. В моем вольном пересказе как-то так получается - "при подсоединении центрального электрода необходимо применять симметричную ошиновку дабы механически не повредить изолятор силами возникающими в проводнике при прохождении через него импульсов тока". Меня эта фраза тогда погрузила в глубокие раздумия по поводу мощи электрического тока:D . Такой что от нее ажно проводники дергаються и могут изолятор поломать:?

    alex_lv, 21 янв 2013
    #3876
  17. Shah

    Shah Пользователь

    Сообщения:
    454
    Симпатии:
    19
    Баллы:
    18
    Адрес:
    Сахалин
    я чото другие не встречал

    ЗЫ. параметры достовляют - 2,5 ГВт комутируемой мощи... можно открывать портал в адЪ

    Shah, 21 янв 2013
    #3877
  18. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    так наверное это в очень коротком импульсе, поэтому все не так страшно :)

    suslox, 21 янв 2013
    #3878
  19. M21K

    M21K Новичок

    Сообщения:
    5
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Адрес:
    Baku
    А где конкретно мог применяться последний? :)

    M21K, 21 янв 2013
    #3879
  20. M21K

    M21K Новичок

    Сообщения:
    5
    Симпатии:
    0
    Баллы:
    1
    Пол:
    Мужской
    Адрес:
    Baku
    "для формирования сильных электрических и магнитных полей"... возможно он применялся где-нибудь в физических лабораториях? ну типа для питания мощных электромагнитов "синхрофазотрона", не так? :D

    M21K, 21 янв 2013
    #3880
