Здесь 6Н9С и 1579:

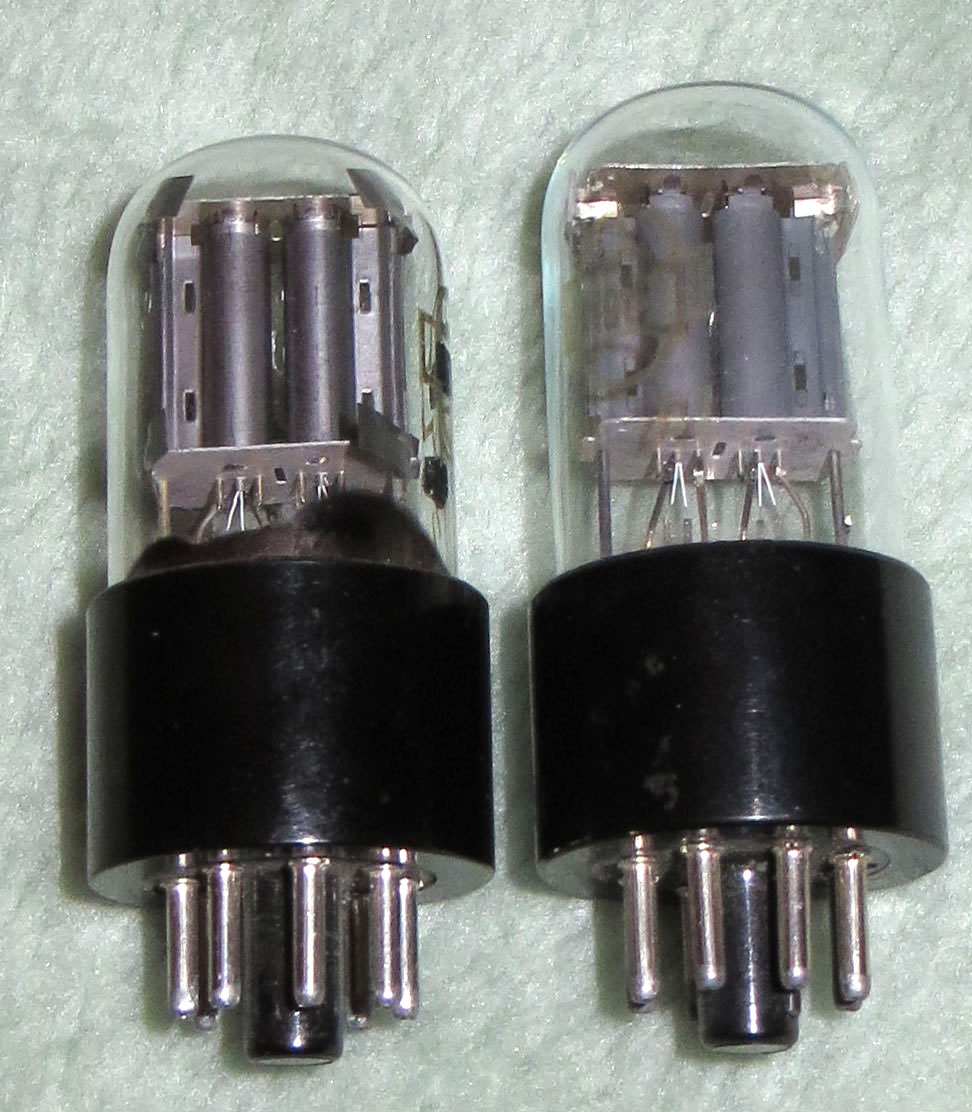

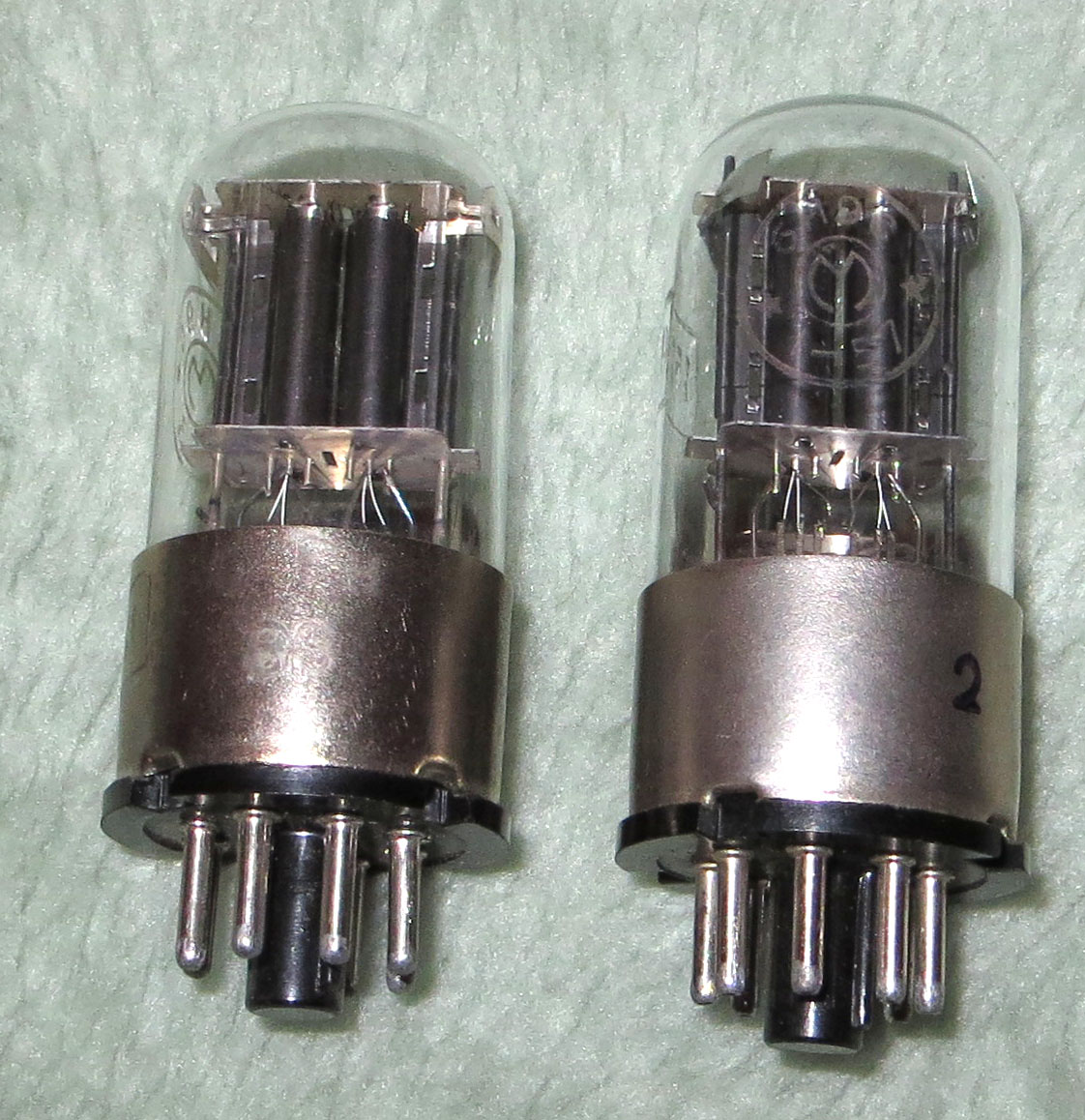

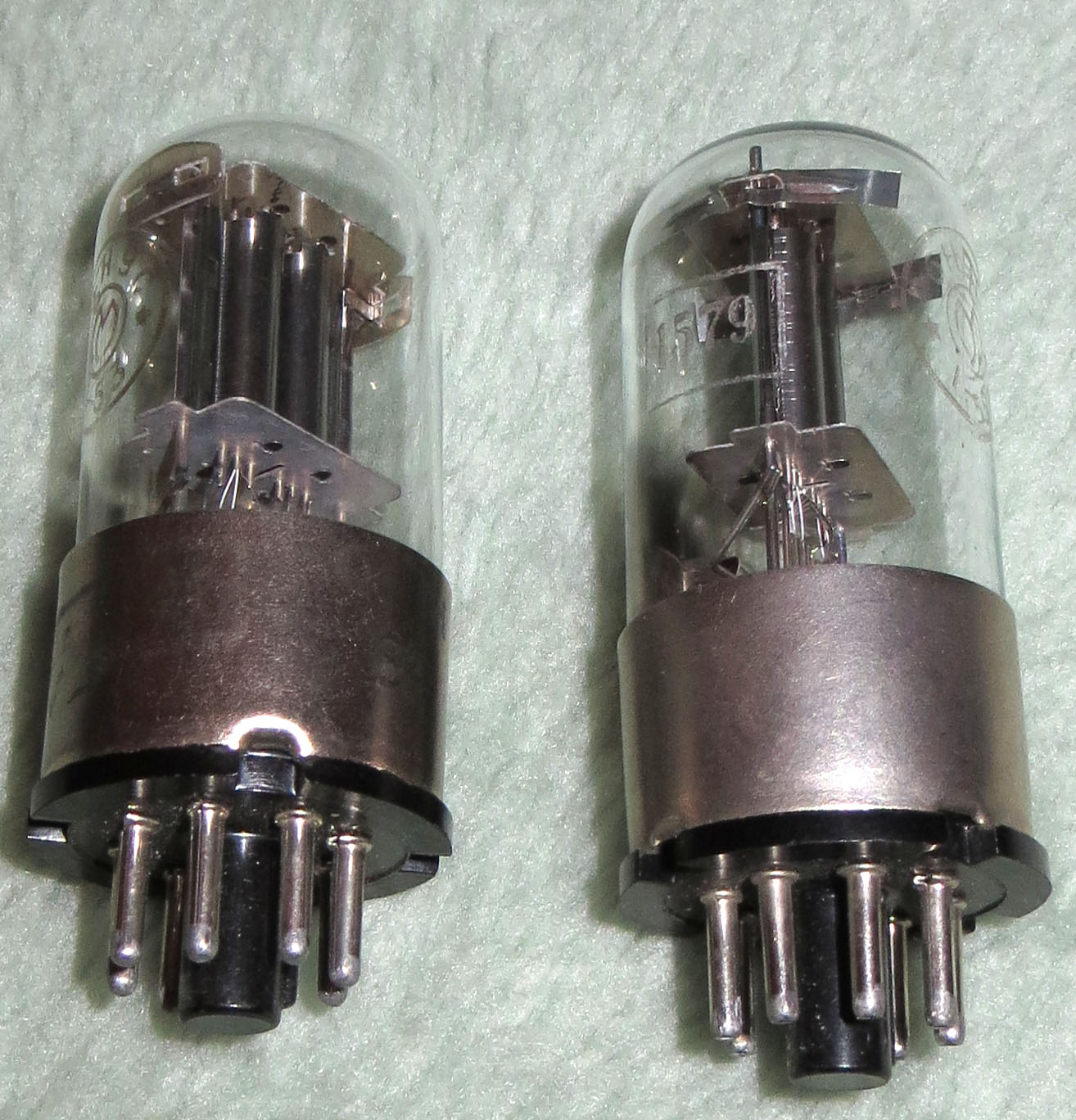

1 и 2 МЭЛЗ, 1579 справа; видно только одно отличие - крепление арматуры сверху не слюдяной пластиной, а металлической.

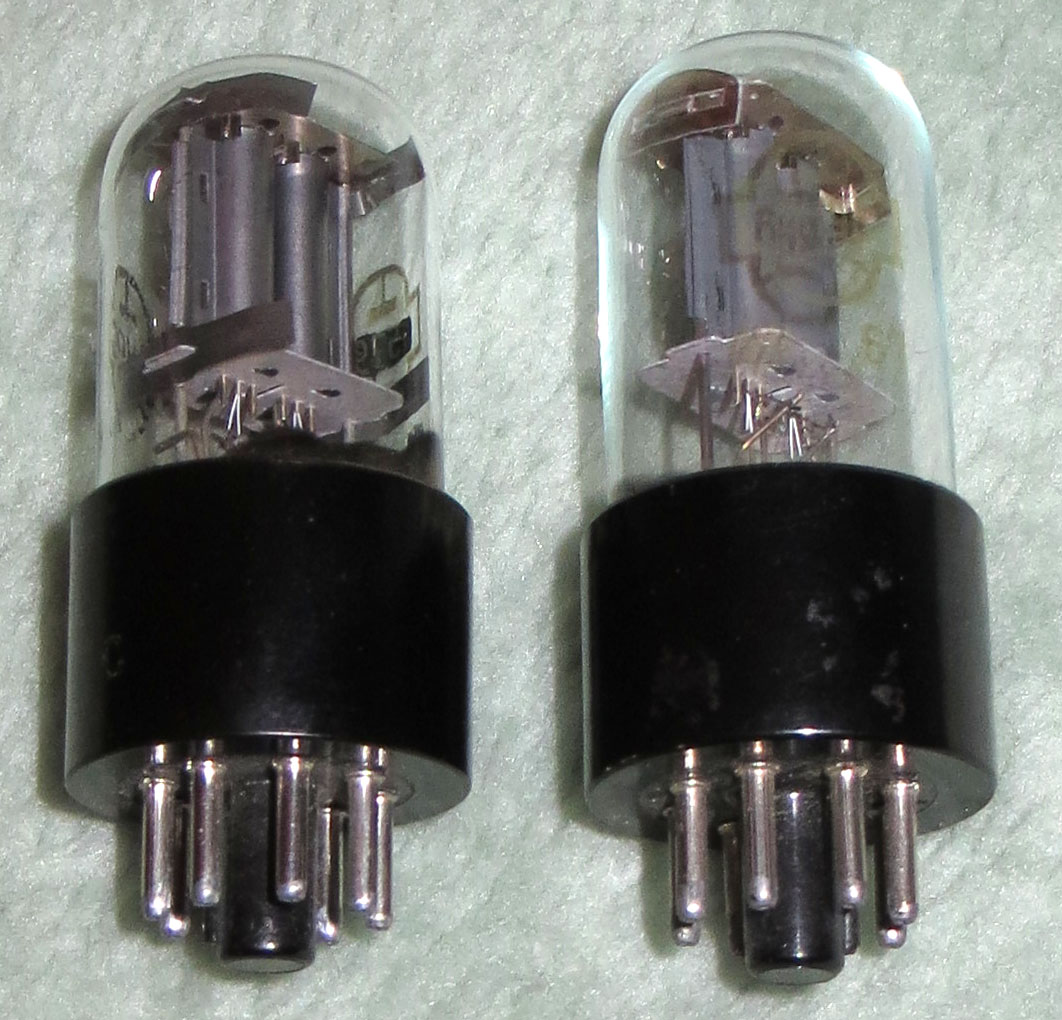

3 и 4 Рефлектор, 1579 здесь слева; в этом случае крепление двумя металлическими пластинами вместо слюдяных.

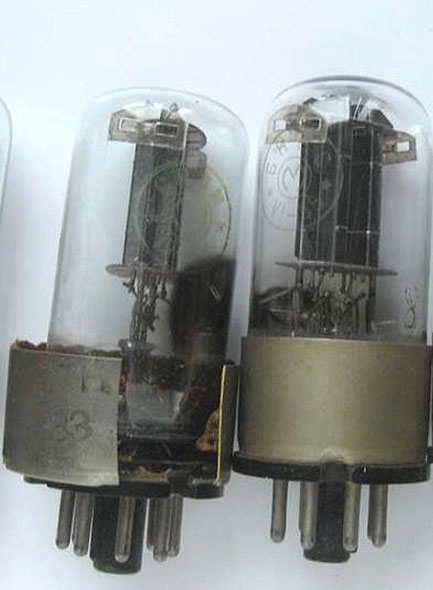

Иных отличий 6Н9С и 1579 я не увидел. Скорее всего их и нет. Крепление баллона к цоколю, вероятно, идеинтично для 6Н9С и 1579. Крепление же донца баллона к цоколю в 6Н9С может быть и вовсе "на весу"; об'единение нижней части баллона и донца цоколя производится только металлическим кольцом:
5 (снимок не мой).



Охренеть. Всё же я дождался родственников своего 6МДХ4С и паспортов на них. Мой также - МЭЛЗ 88-го с личным клеймом. Вероятно, это была сильно ограниченная серия приборов.



Причём 6ВС1 (или 6ВС-1) выпускался в двух неразличавшихся по обозначению модификациях - ранняя и поздняя. На снимке раннее конструктивное исполнение, более редкое.
На СГ6С ещё и интересный товарный знак - саратовский Тантал.



Ну, 6ВС1 — вещь довольно известная, а вот от СГ6С я выпал в осадок. Странно, что электровакуумеый прибор обозначили как "Стабилитрон Газонаполненный". Вообще, как подобные лампы только не называли, достаточно вспомнить 6С20С и ГП-5.



Как раз с последними двумя всё в порядке (правда меня до сих пор приводит в недоумение критерий, а точнее его отсутствие, по которому лампы подразделялись на приёмно-усилительные и генераторные. К примеру, те же 6С20С и ГП-5 очень похожи и по параметрам, и по области применения). А вот зачем было называть триод по сути стабилитроном, мне не понять.



Двойной триод 6Н12С.
Последний, кажется, из двойных триодов, которого у меня не было.
Цоколёвка стандартная (6Н8С, 6Н9С, 6Н5С, etc). Габариты 6Н8С. Но солидно более мощный.
Является аналогом 6BL7. Область применения неизвестна.

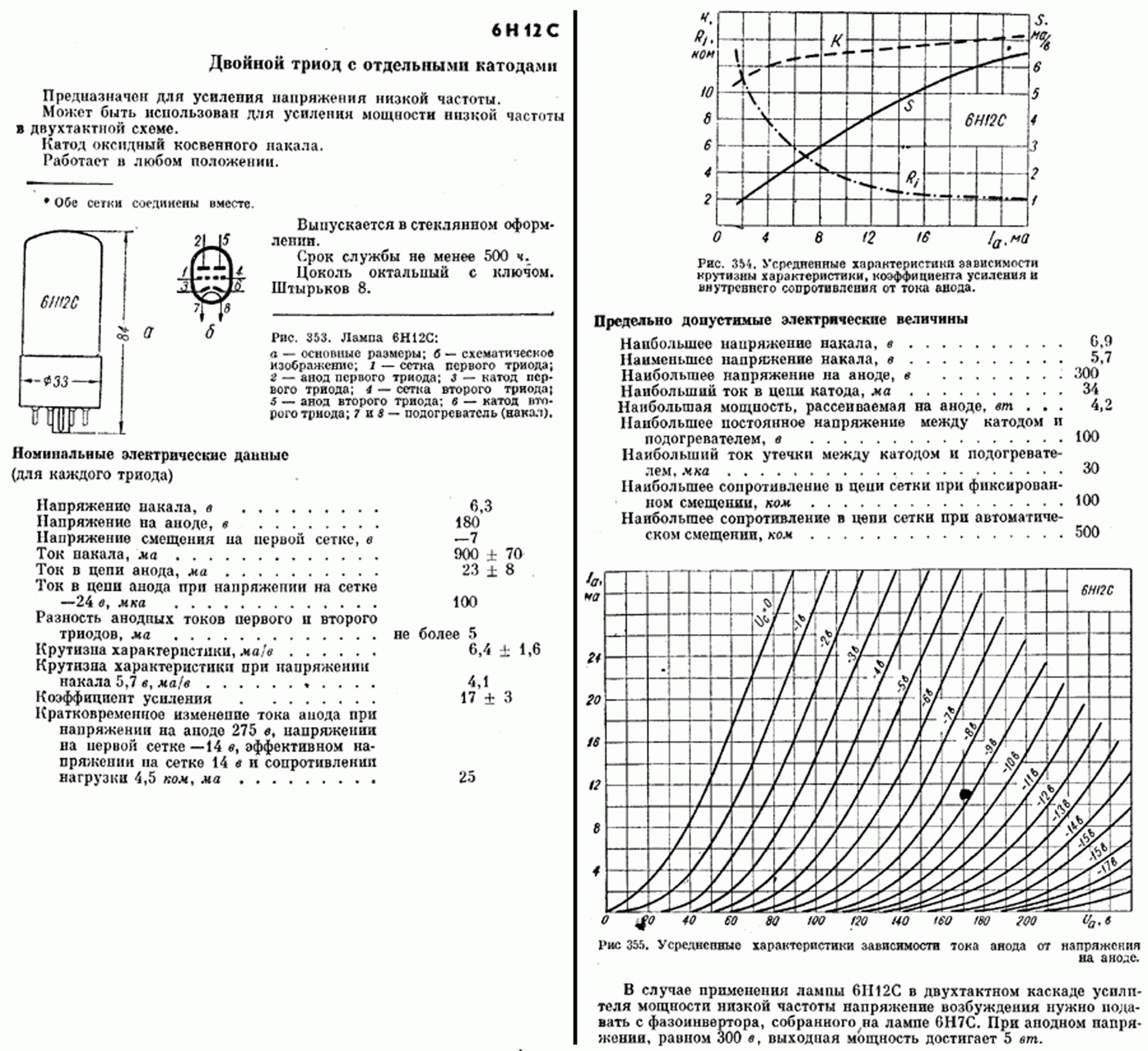

Фрагмент справочного листка на 6BL7 наводит на некоторые мысли относительно причины появления приборов (здесь был такой 6Н9С: http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-219#post-105828 ) с анодами разного вида. М.б. это прибор для некоего спецприменения?



Давненько мне не попадалось ничего интересного, а тут как попалось, так попалось))) Прибор попался крайне интересный и, не побоюсь сказать - редчайший!

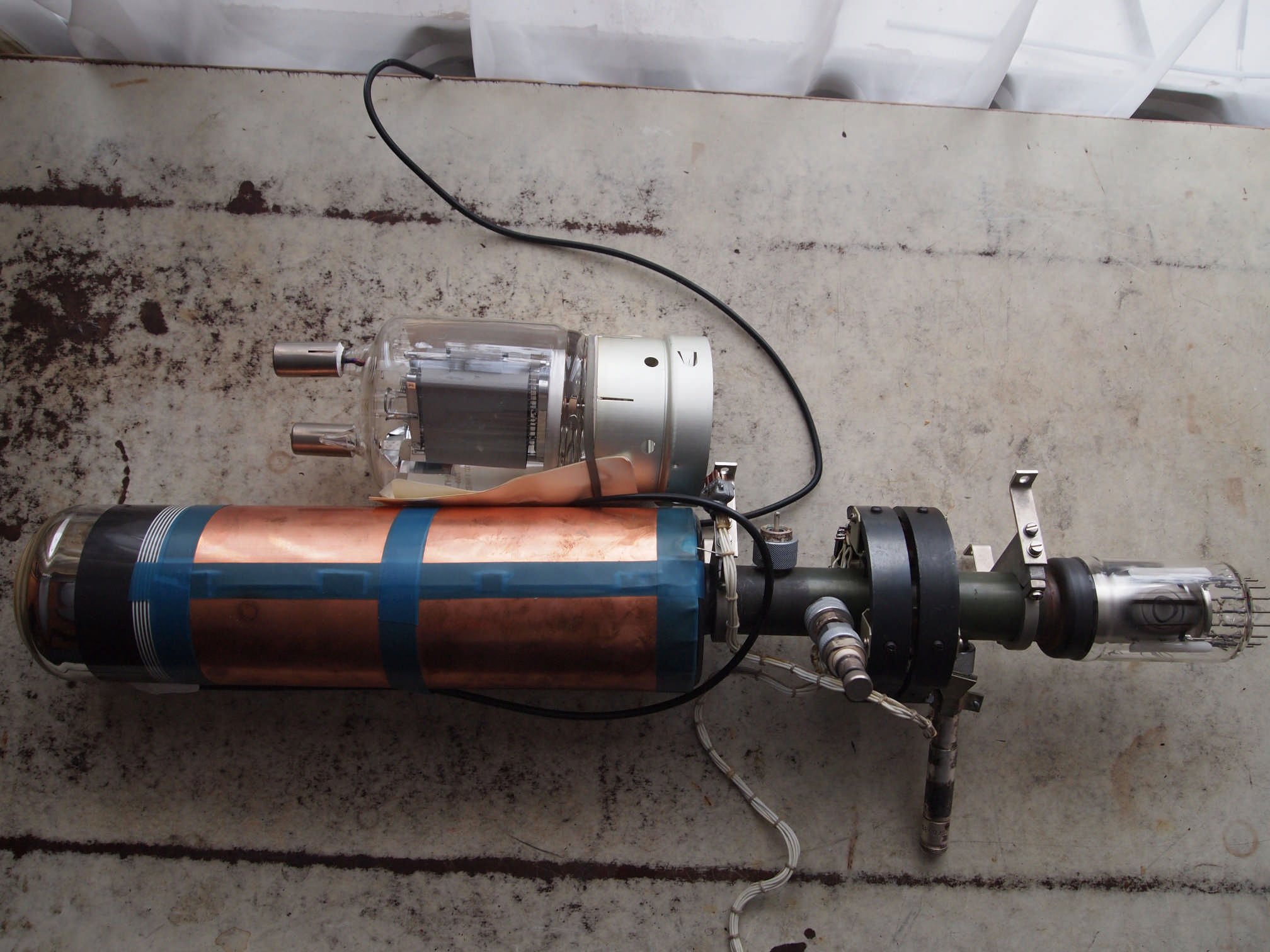

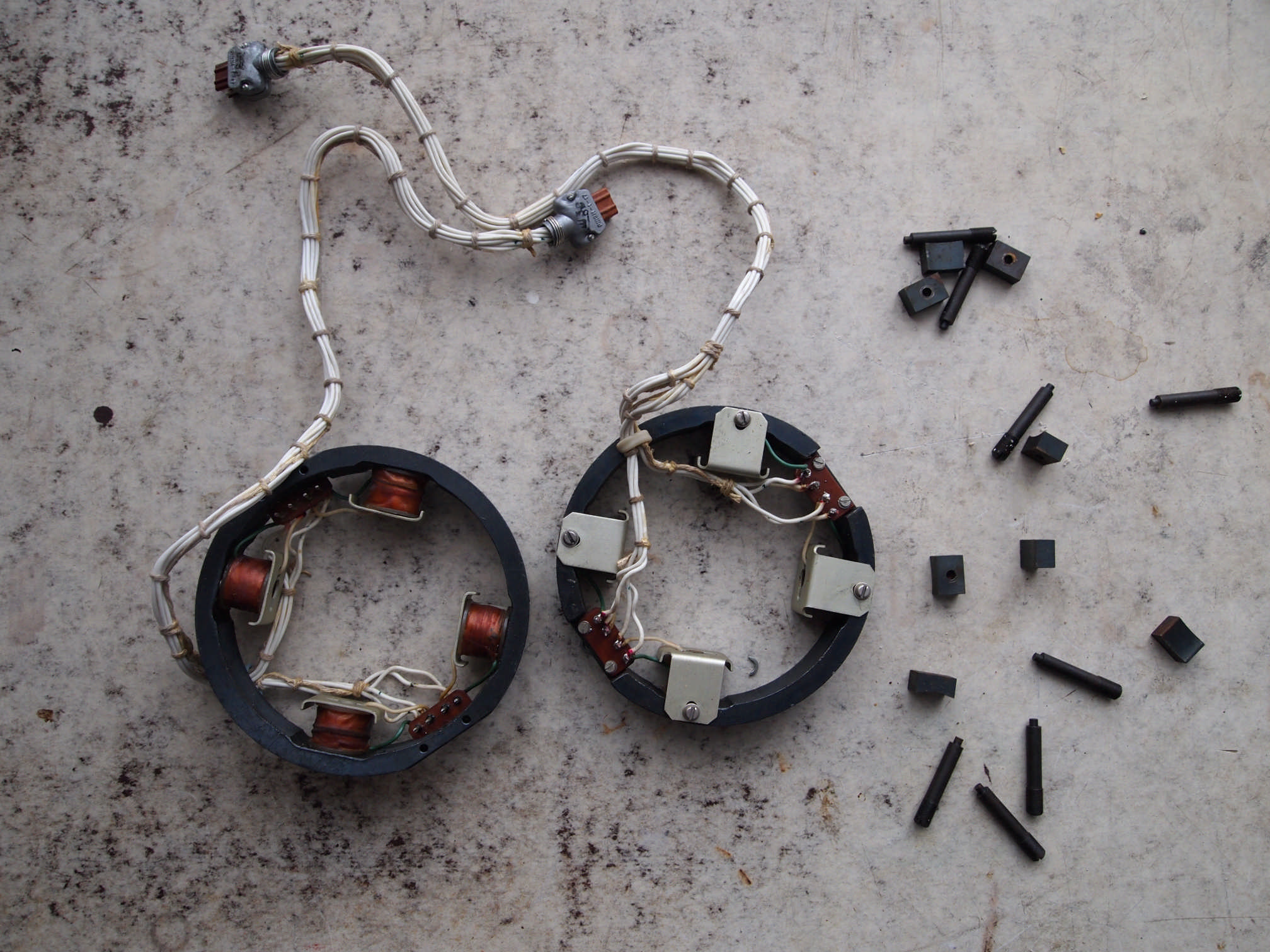

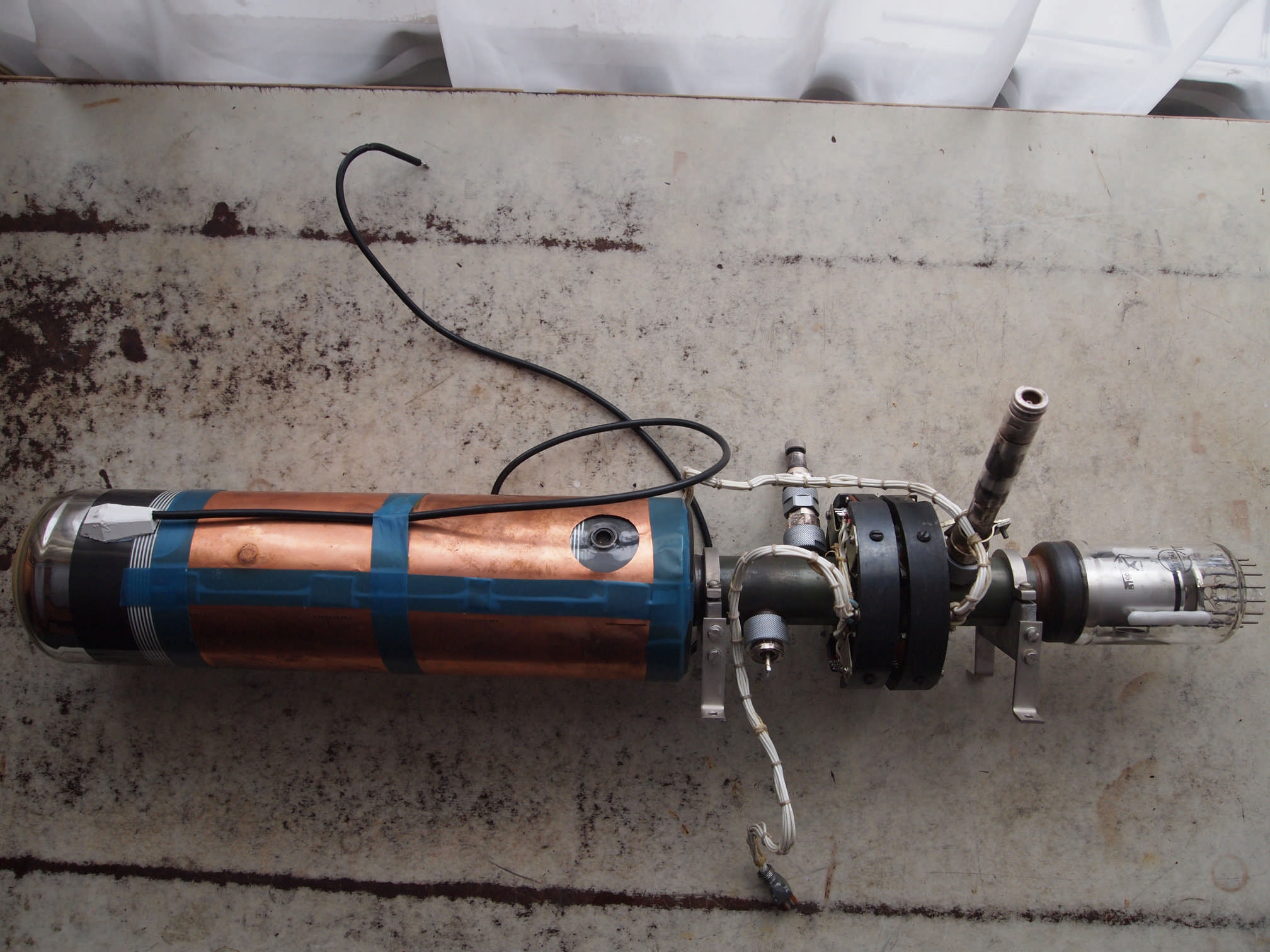

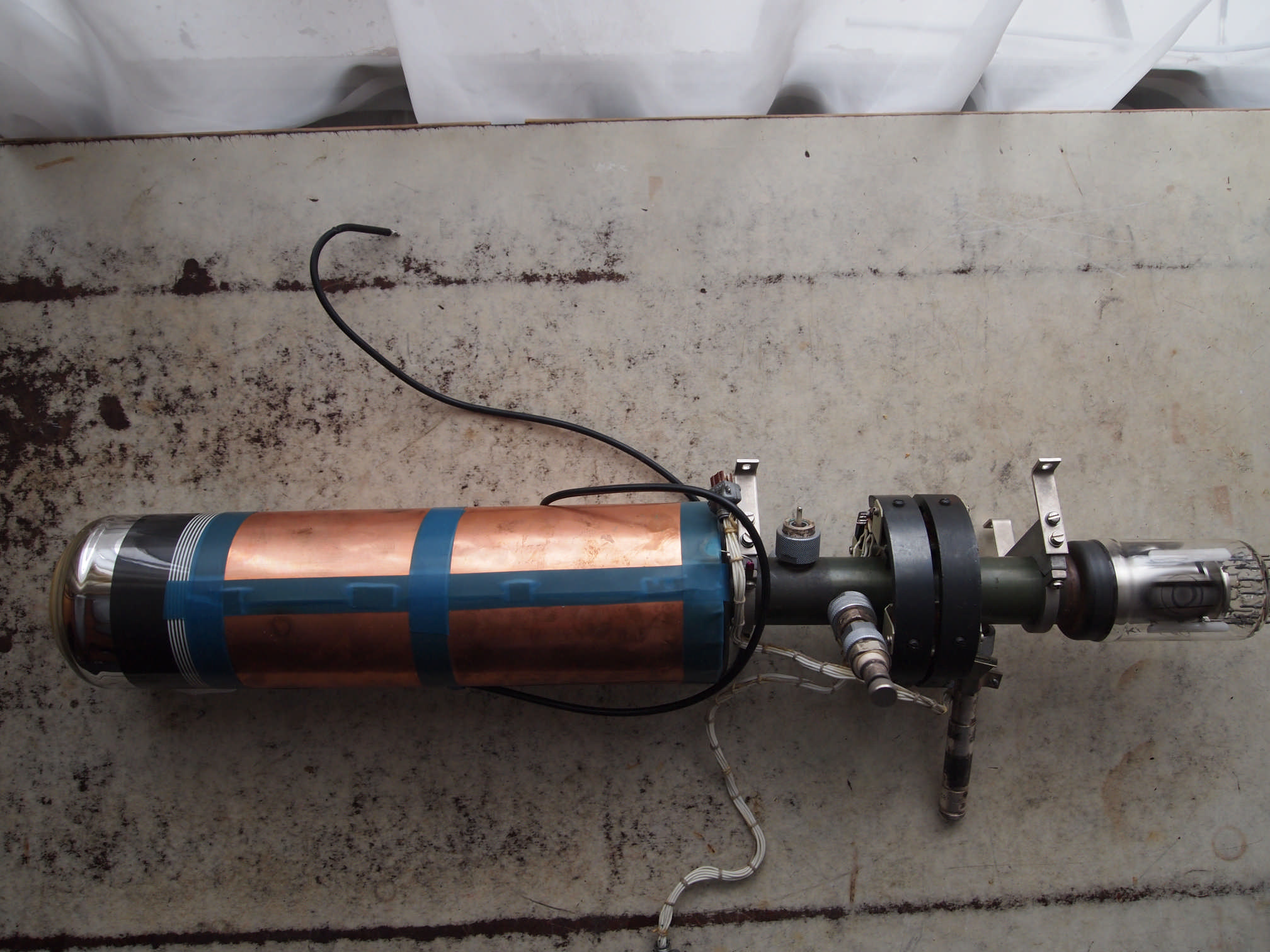

Итак, представляю вашему вниманию ЭЛТ бегущей волны 10ЛО104А. Применялось данная труба в скоростном осциллографе С7-15. Сам прибор спасти от металлистов к сожалению не удалось(. Та и с его габаритами и весом не очень он транспортабельный. Но удалось спасти саму трубу от него. Прибор весьма уникален. Из его особенностей следует отметить следующее:
- во-первых - полоса пропускания DC-5ГГц!!!
- применение в качестве экрана микроканальной пластины (что дает большую яркость при наблюдении и фотографировании быстропротекающих процессов и скорость фотозаписи 250 000 м/с!!!,
- толщина луча 60-70мкм,
- уникальное для ЭЛТ металло-стеклянно-керамическое контруктивное исполнение (подача входного сигнала на трубу осуществляется посредством коаксиального разъема с керамическим вакуумоплотным изолятором),
- ну и само собой - габарит - длина прибора - 70см!!! (на фото для масштаба приложены банальная рогатая ГУ-81М и ЭЛТ 15ЛО5И)



Производитель у всех ЭЛТ хитрого назначения (скоростные, СВЧ и т.п.), и других хитровыделанных )) ЭЛТ-подобных девайсов типа политронов, функциональных трубок и прочая и прочая был в СССР только один - фрязинский НИИ Платан. Кстати - ищу любую информацию по нему.

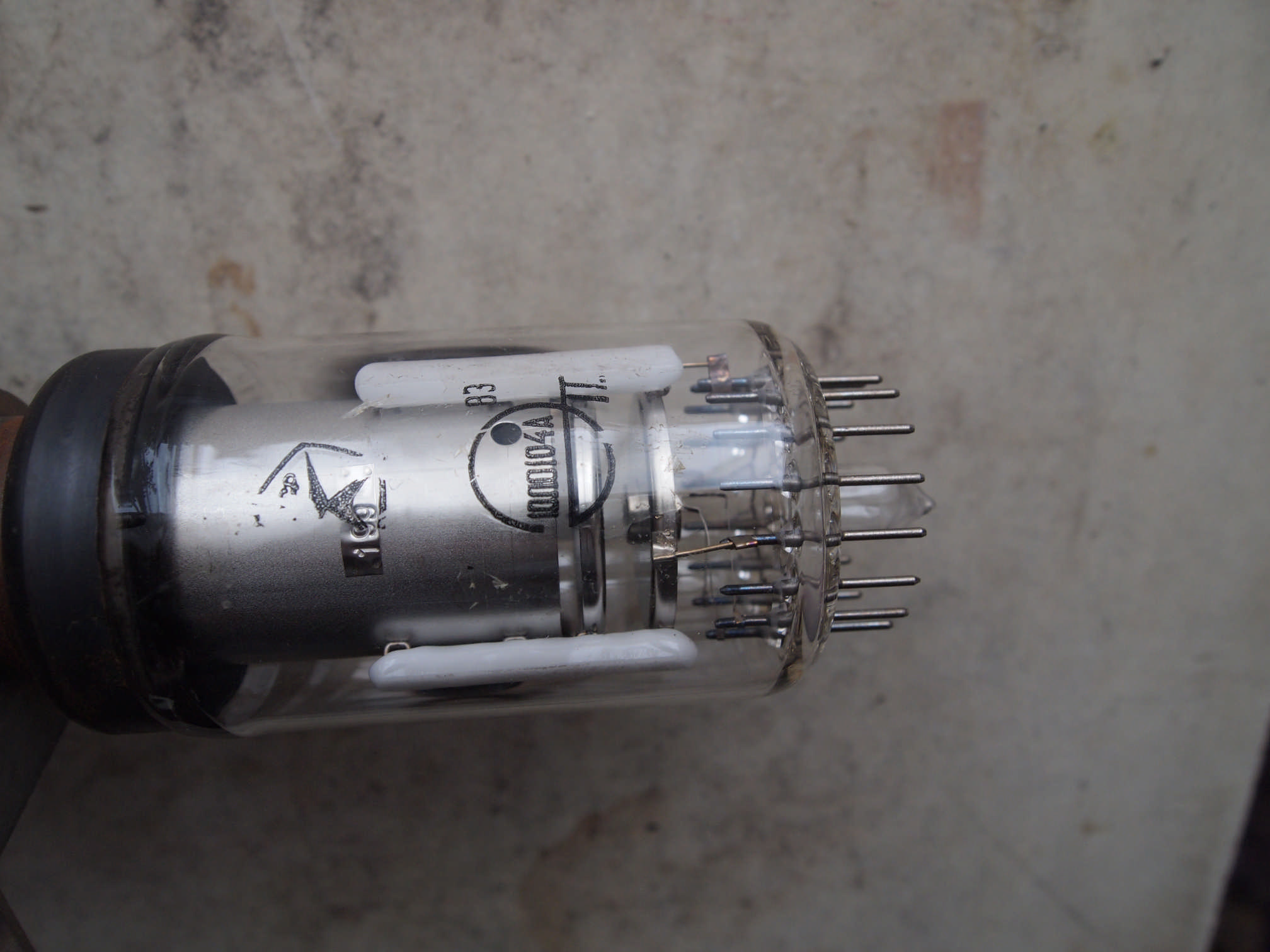

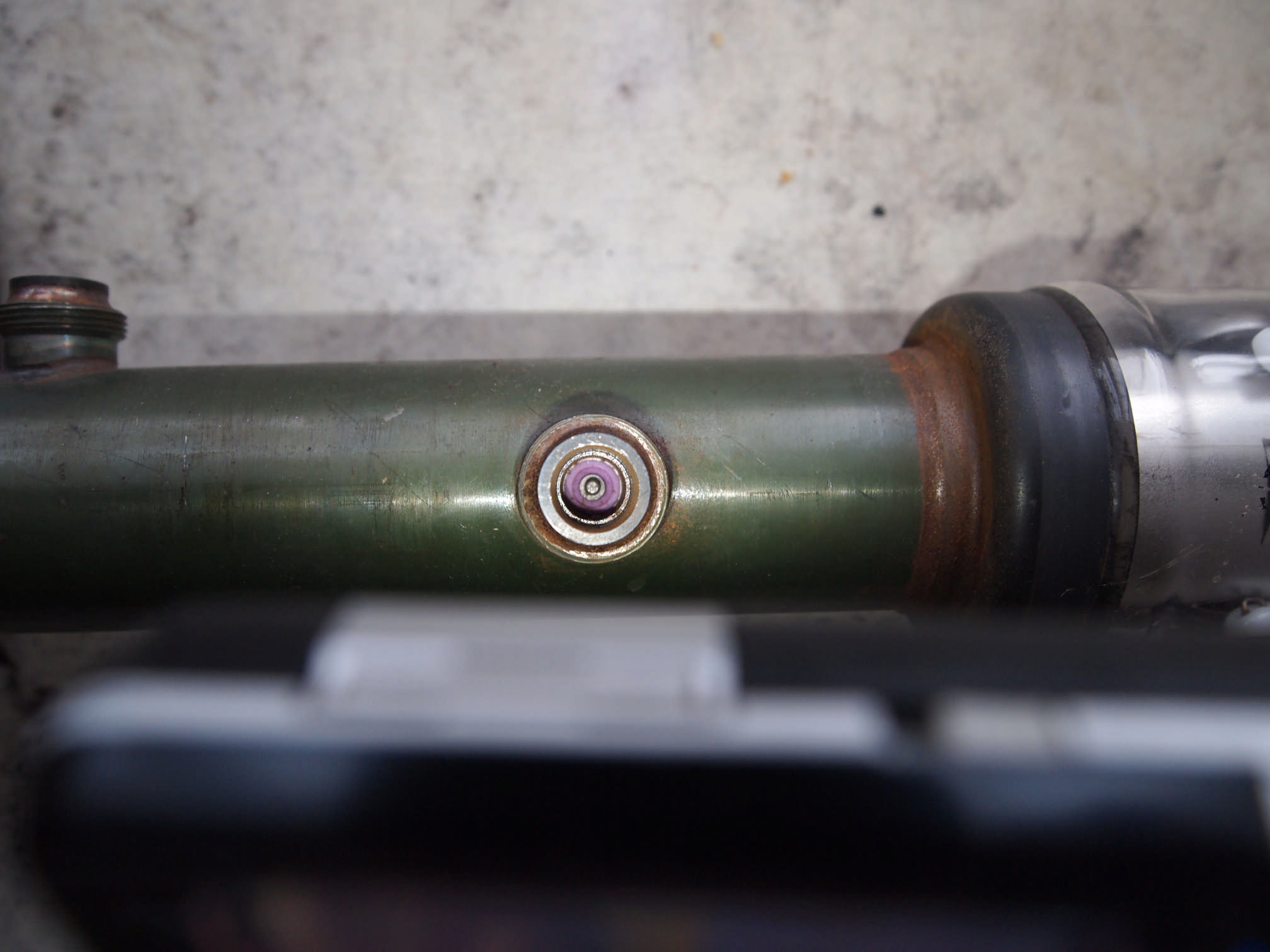

П.С. Смотрю - у последнего моего фото только 2 просмотра - а зряяя - там крупным планом и с внешней подсветкой запечатлен СВЧ ввод сигнала в трубу, как раз тот металлокерамический, о котором упомянуто в предыдущем моем посте



Да уж, супертруба!

Припоминаю эпический срач на "ОРТ 20 века" по поводу её сестры, 10ЛО105А Интересно, какой конструктив у той, она ведт тоже 5-ГГцовая...

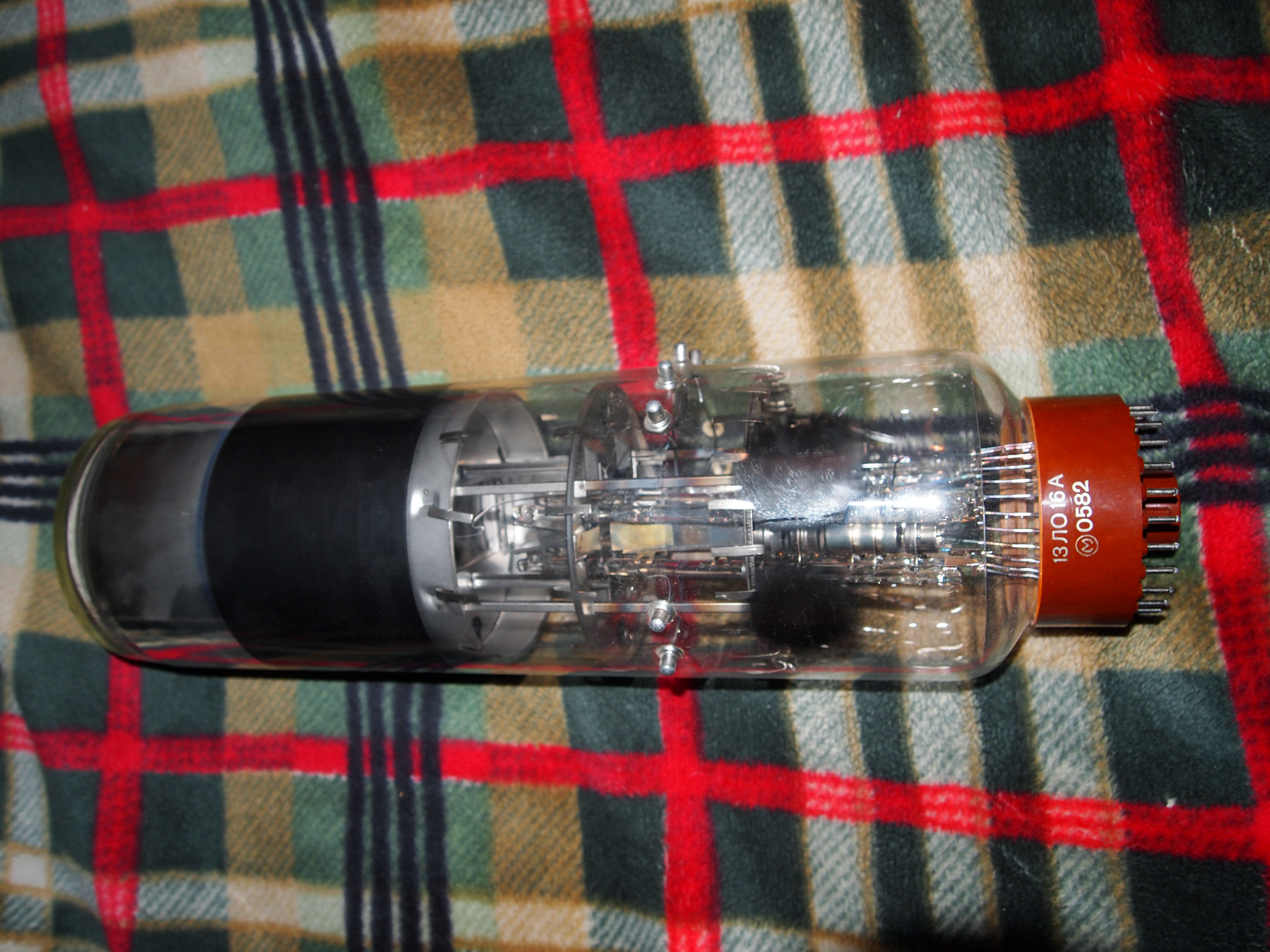

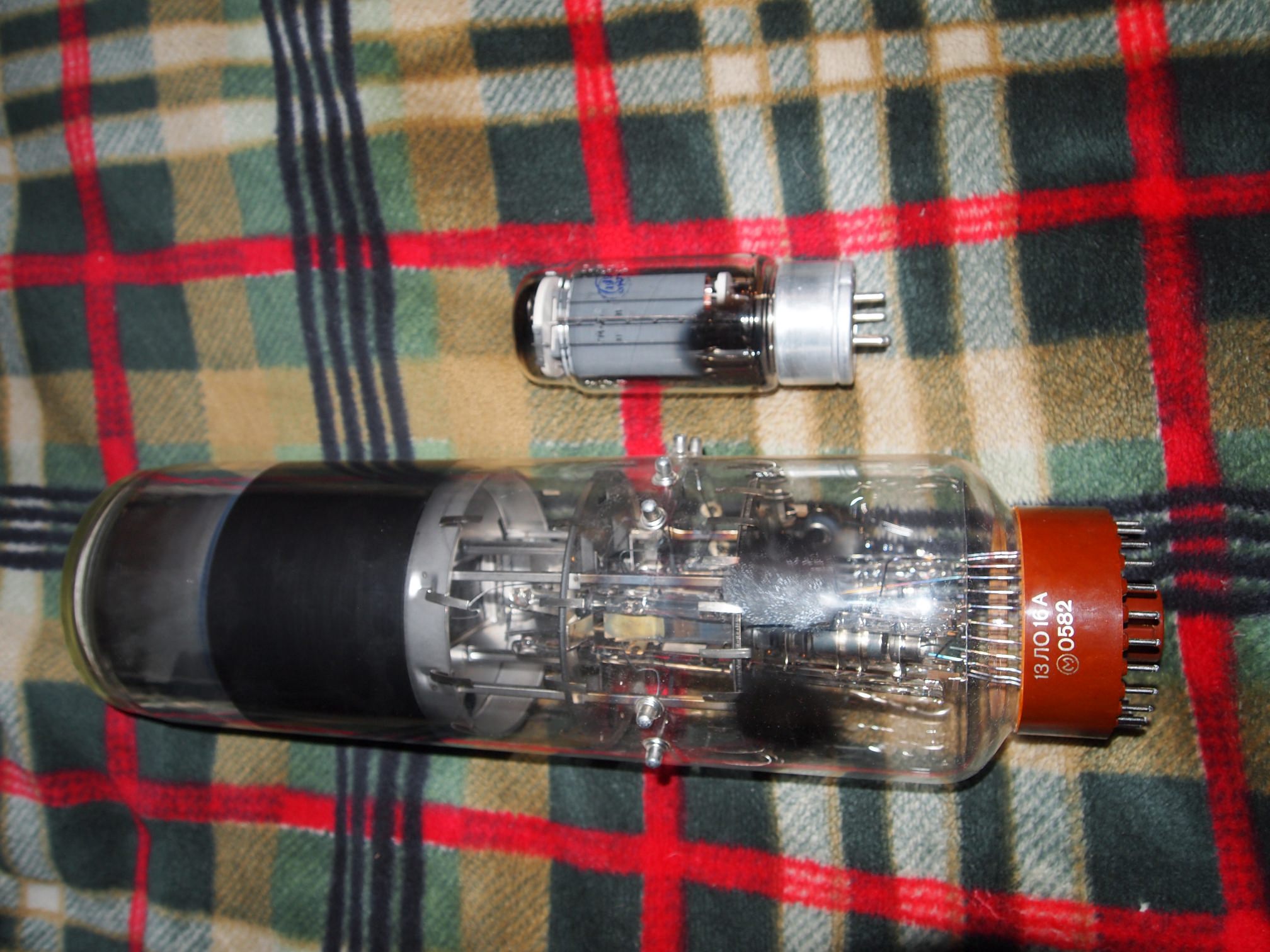

Еще одна довольно интересная ЭЛТ: 13ЛО16А. Полностью двухлучевая конструкция с двумя электронными прожекторами, отклоняющими системами, модуляторами и прочей обвязкой. Синий люминофор, довольно тонкий луч. Применялась в довольно редких блочно-модульных осциллографах вильнюсского завода С1-74. Сама трубка производства МЭЛЗ. Ну и габарит у нее соответствующий - полметра длиной, 15см диаметром. Для масштаба приложена тоже довольно редкая ГМ-70 с медным анодом.

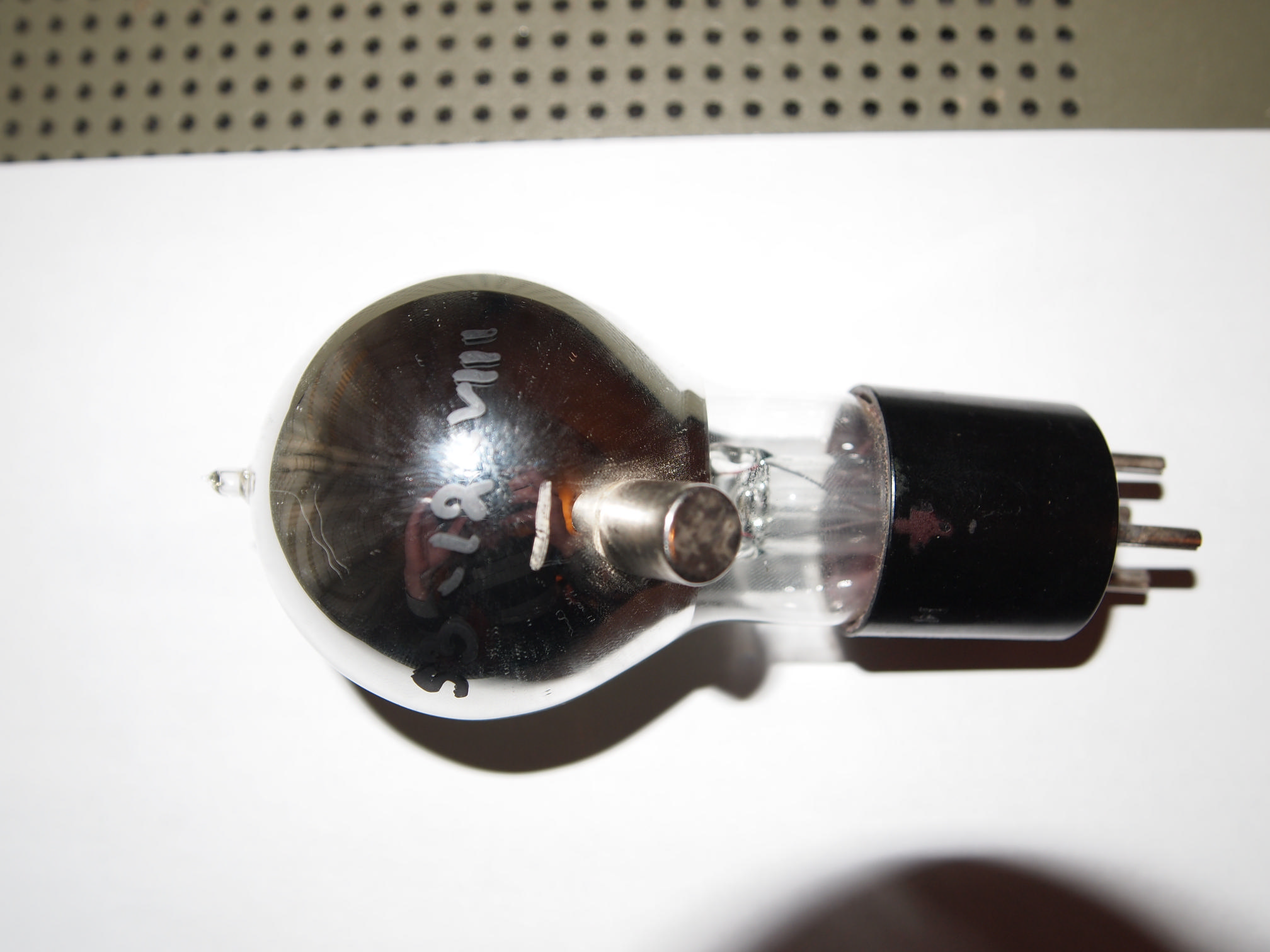

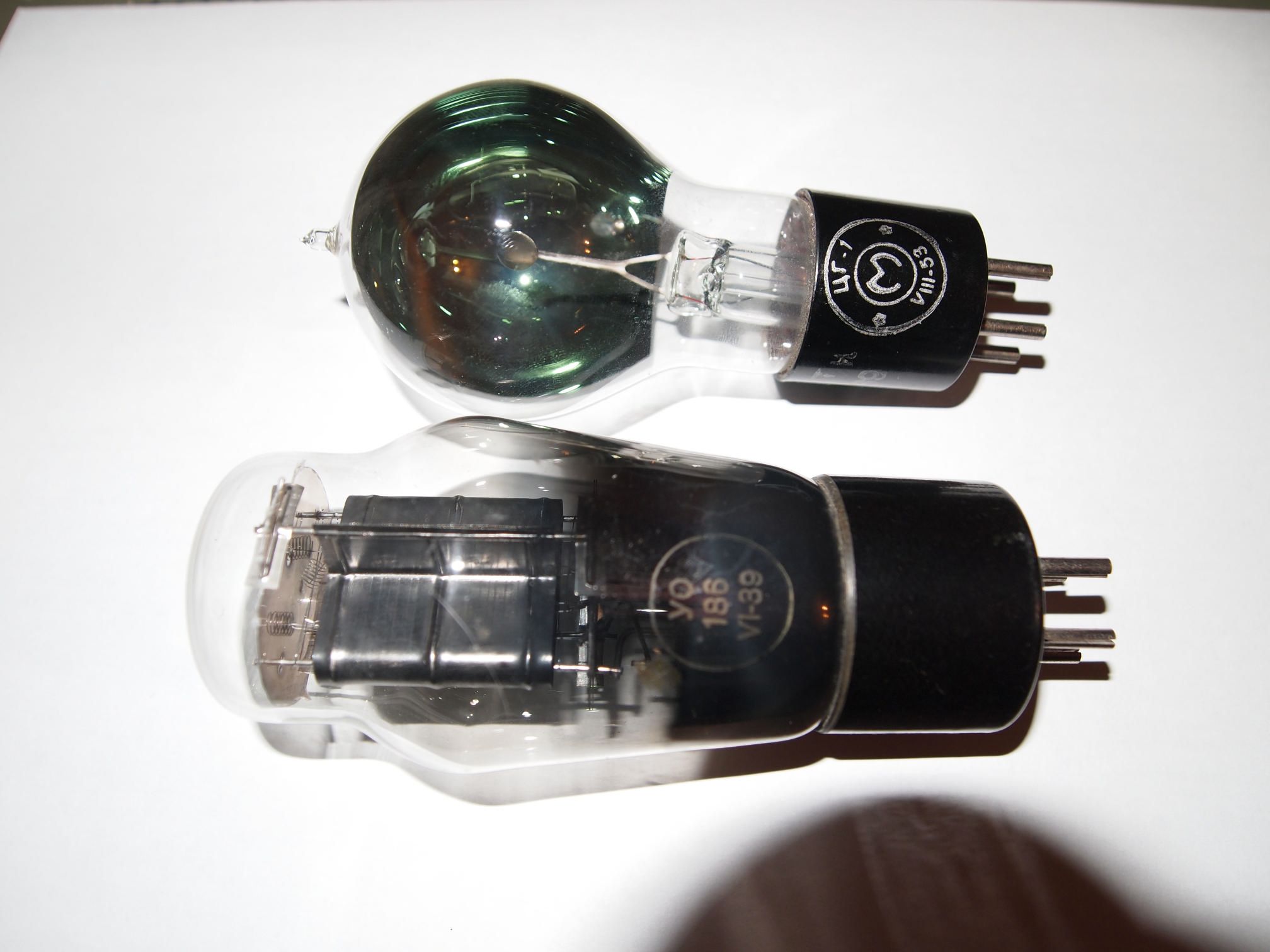

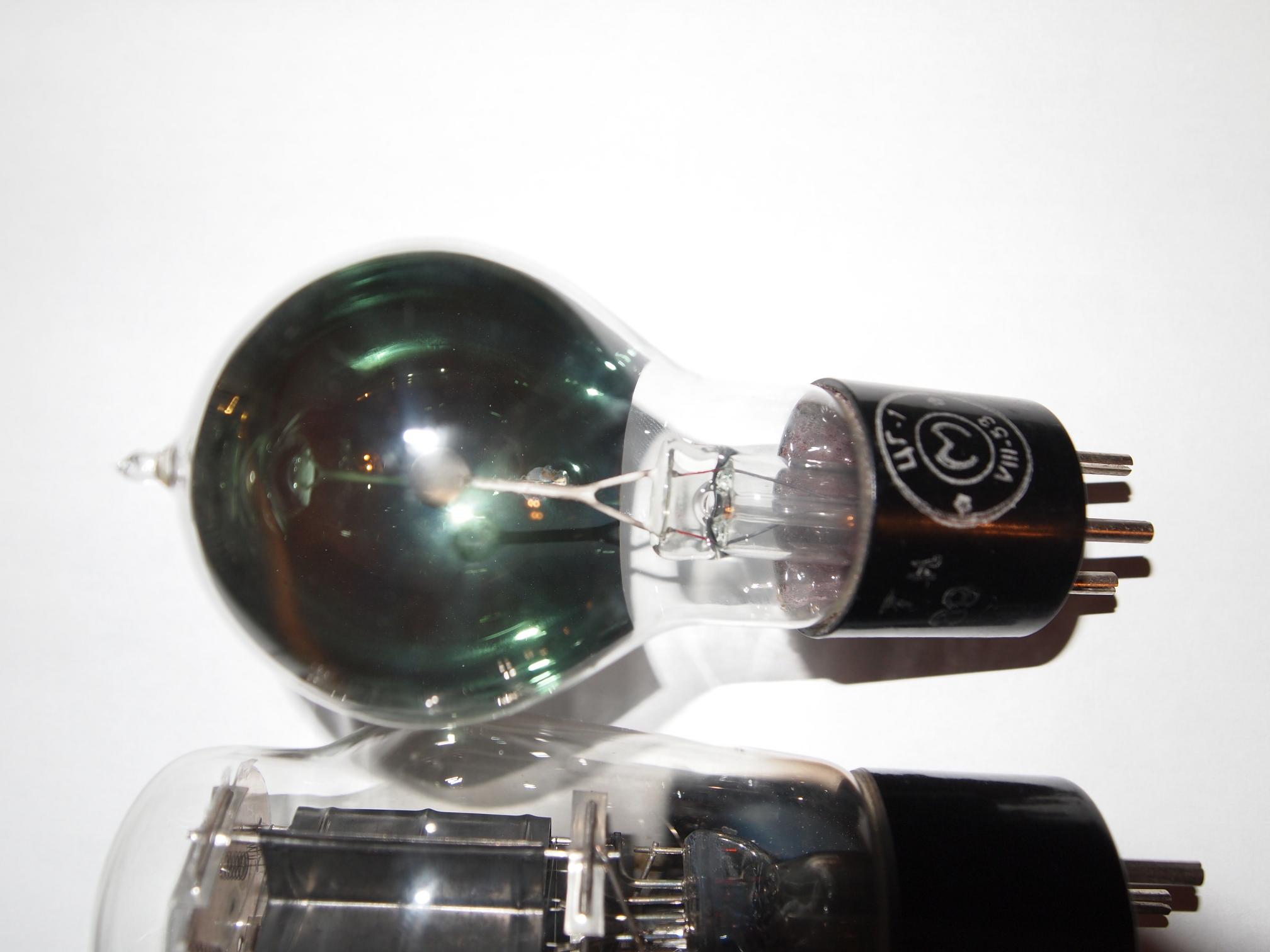

Принес сегодня с радиорынка новую стекляшку - фотоэлемент ЦГ-1. Производитель - МЭЛЗ, 1953год. Хотя фотоэлементы совершенно не входят в область моих интересов, но данный экземпляр мне сильно понравился формой баллона и классическим для ламп 30-х годов цоколем - "немецкая стрелка (В4)". Вот что нашлось о его области применения в этих ваших интернетах):

П.С. Жаль что УО-186й вместе с ЦГ-1 не продавалось))) Ну ничего, у меня в коробке одна завалялась, для полноты картины приложил и ее, ну и для масштабу тоже
