  1. Saturas

    Saturas Новичок

    йоп, клистрончик порадовал=)

  2. Entladung

    Entladung Активный пользователь

    Какой у тунгара катод!

  3. zrgzn

    zrgzn Дракон

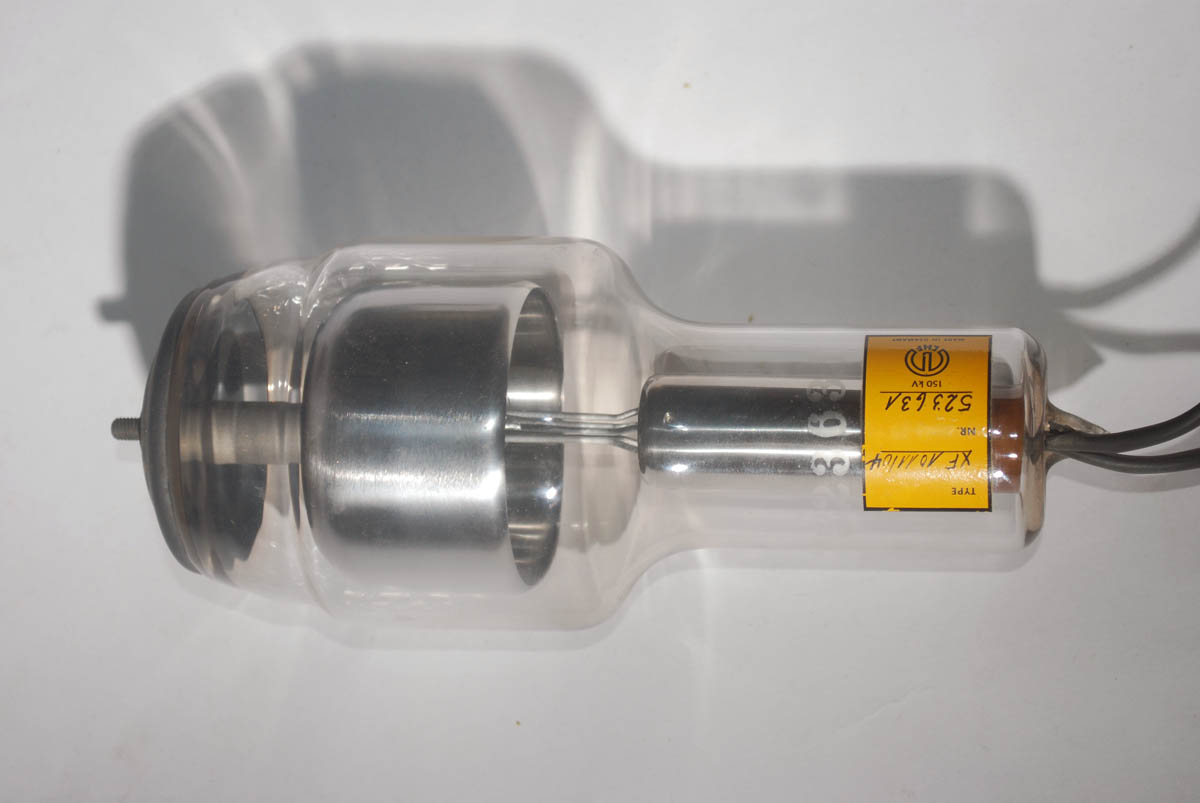

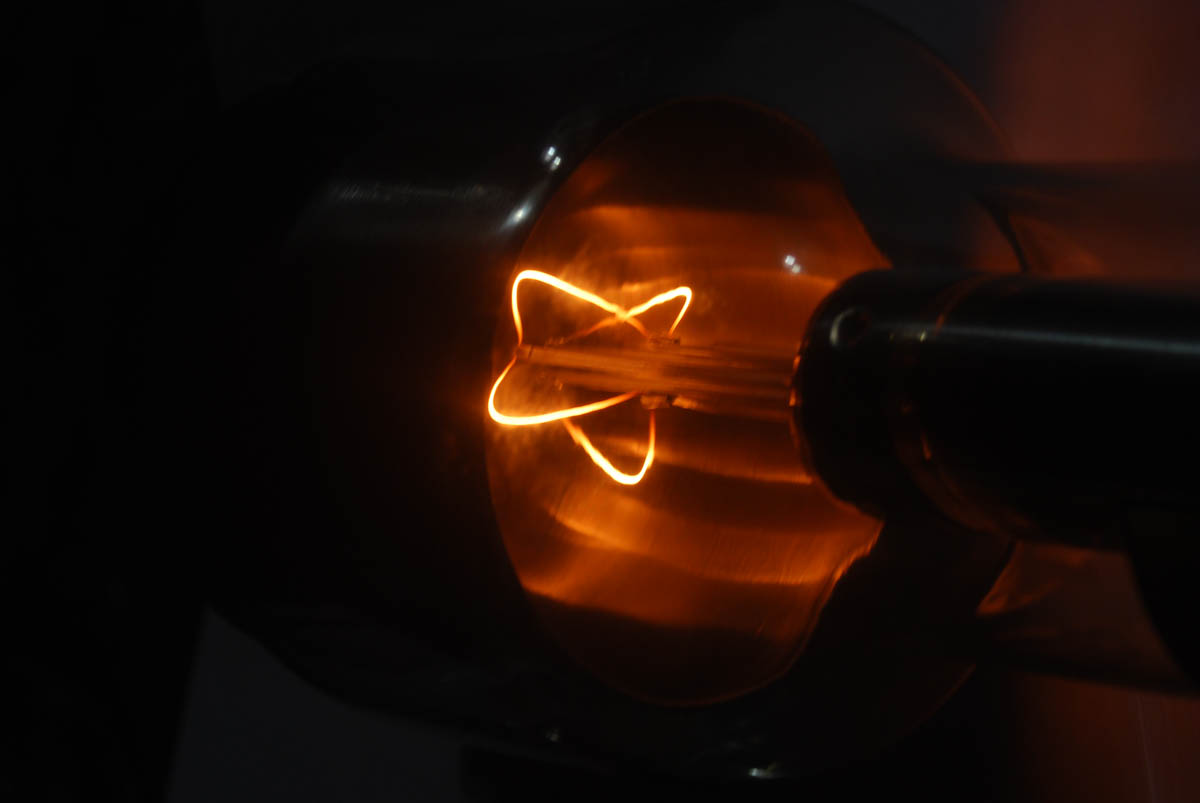

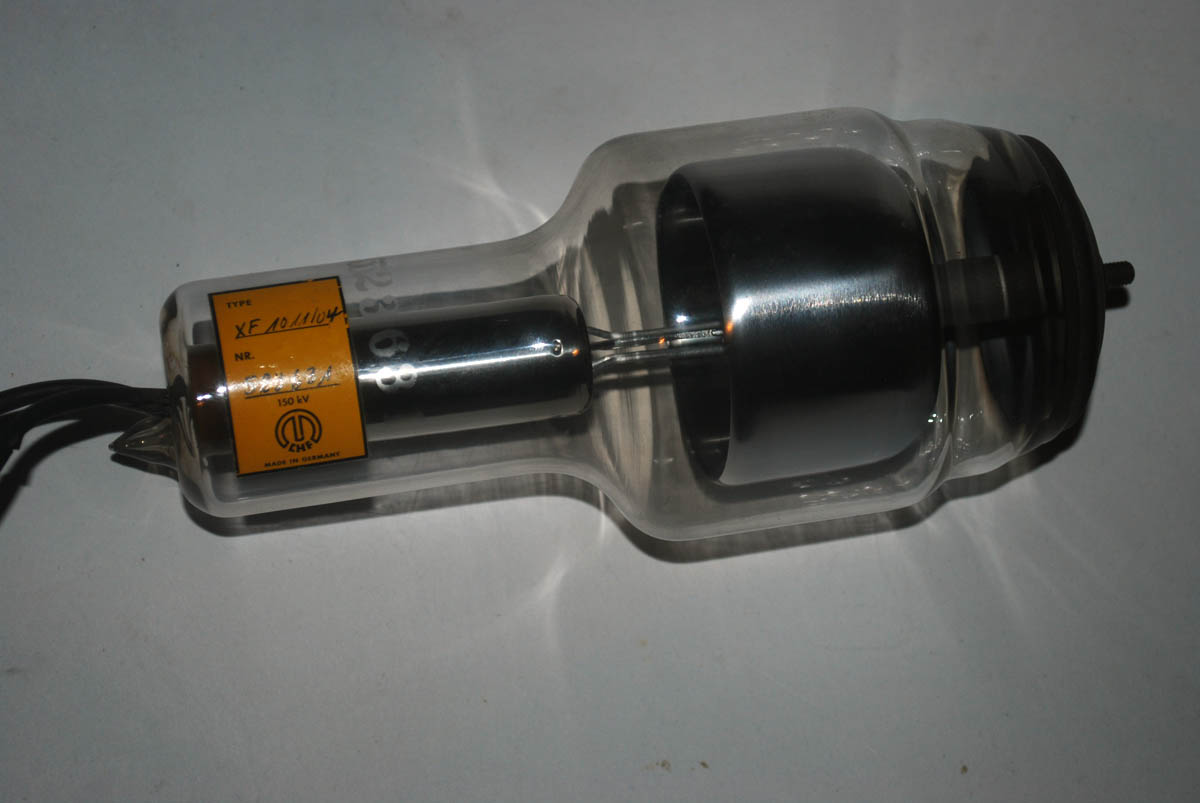

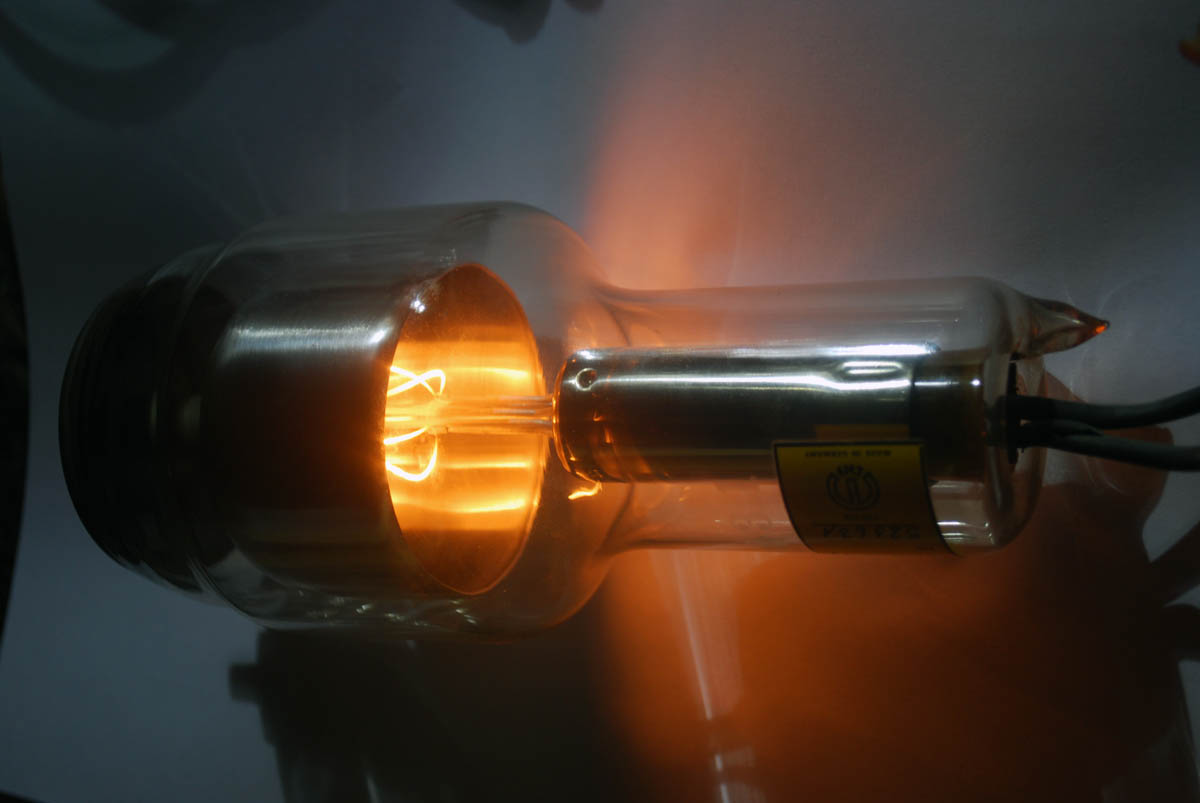

    Немецкий кенотрон на 150 кВ. Под масло. Упоминаний марки сходу не нашёл.

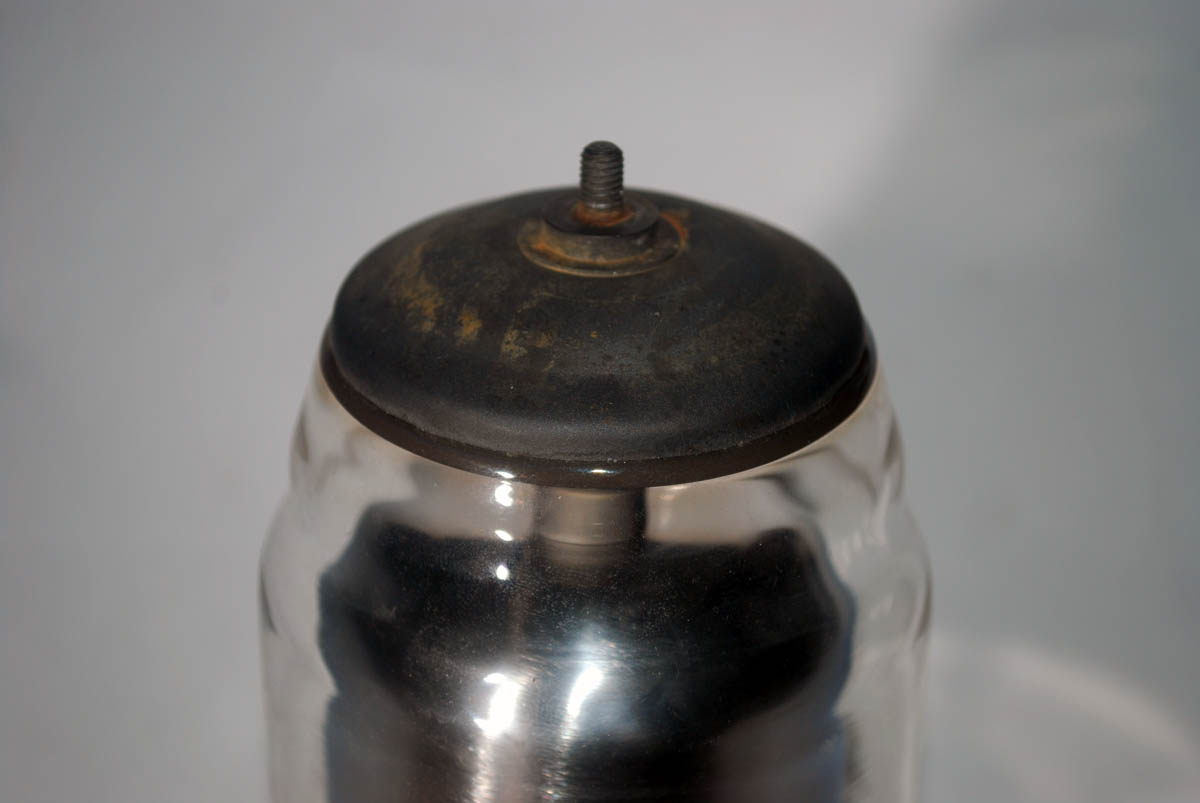

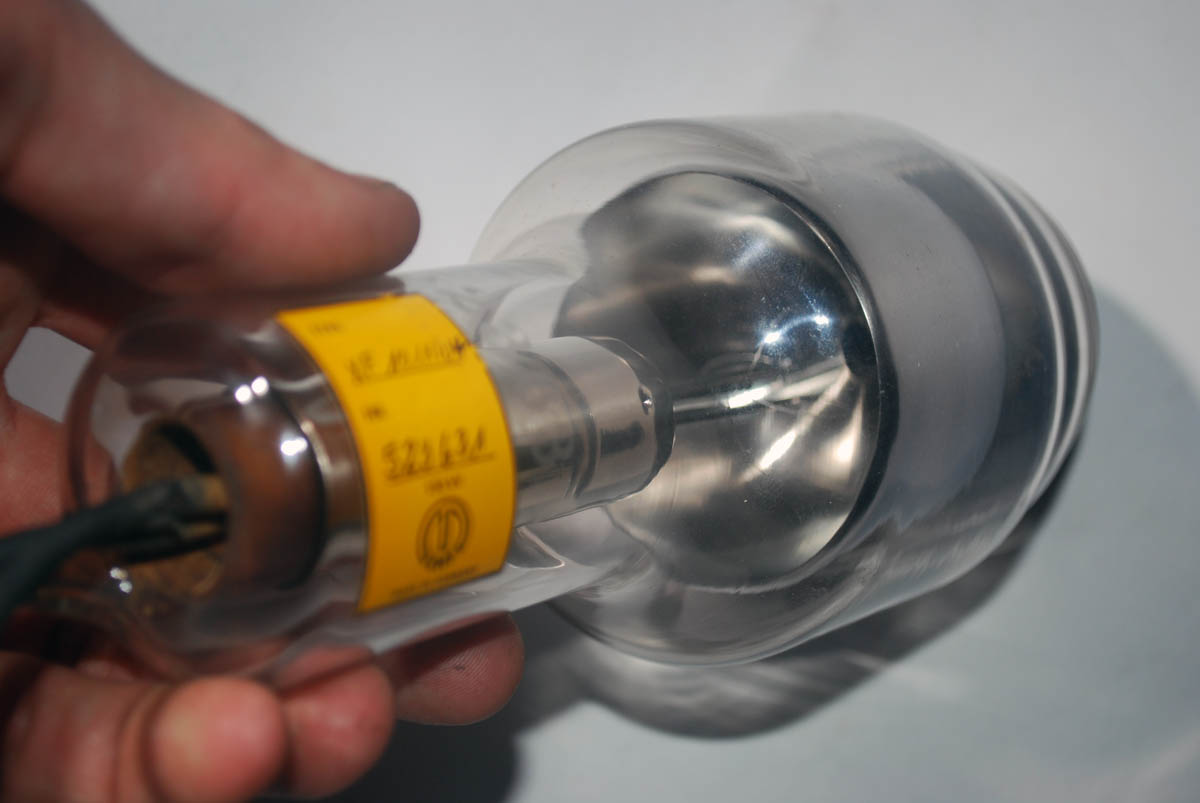

    Очень интересен совершенно сумасшедшим выводом анода, представляющим собой огромный блин металла, спаянного со стеклом по периметру.


    Вложения:

    • DSC_6816.JPG
      Размер файла:
      76,5 КБ
      Просмотров:
      761
    • DSC_6819.JPG
      Размер файла:
      81 КБ
      Просмотров:
      750
    • DSC_6820.JPG
      Размер файла:
      69,3 КБ
      Просмотров:
      734
    • DSC_6821.JPG
      Размер файла:
      81,3 КБ
      Просмотров:
      718
    • DSC_6822.JPG
      Размер файла:
      60,2 КБ
      Просмотров:
      785
    • DSC_6823.JPG
      Размер файла:
      72,6 КБ
      Просмотров:
      759
    suslox нравится это.
  4. suslox

    suslox Пушистикс Staff Member

  5. nERV

    nERV Модератор Staff Member

    Скорее всего просто распидорасило внутренности :)

  6. Entladung

    Entladung Активный пользователь

  7. suslox

    suslox Пушистикс Staff Member

    очень интересный индикаторный модуль!
    применялся он в С9-9:
    http://www.priborelektro.ru/price/C9-9.php4?deviceid=127
    на плате весьма интересные гибридные матрицы резисторов. явно делались под конкретный прибор

  8. alex_lv

    alex_lv Пользователь

    Самый первый осцилл в котором использовался данный индикатор - С9-5. Первый совковый цифровик(!), одноблочный, с полосой 5МГц. Чет мне кажется что эта матрица оттуда)))

  9. suslox

    suslox Пушистикс Staff Member

    хм в интернете такой не находится...а вообще на платах стоит 1987 год, так что вполне может,что матрица из с9-9

  10. alex_lv

    alex_lv Пользователь

    Понятно что не находится - аппарат начала 80-х годов)) Если интересно - фото и ТТХ можна посмотреть и узнать из каталога за 82год из этой темы:
    http://offtop.ru/dustyattic/v1_704271__.php
    (часть 2, стр. 35).

  11. suslox

    suslox Пушистикс Staff Member

    генераторный клистрон К-33 1954 год. опытный.
    сверху нахлобучено очень нехило:)

    [​IMG]

    [​IMG]

    зы: если кому реально такое интересно, могу подарить (еще приложу к-29 1955 год). пишите в лс)

    Entladung нравится это.
  12. Entladung

    Entladung Активный пользователь

    В первые послевоенные годы в СССР продолжало существовать Военно-Морское Министерство, отдельное от Военно-Сухопутного;):):D Министерства.

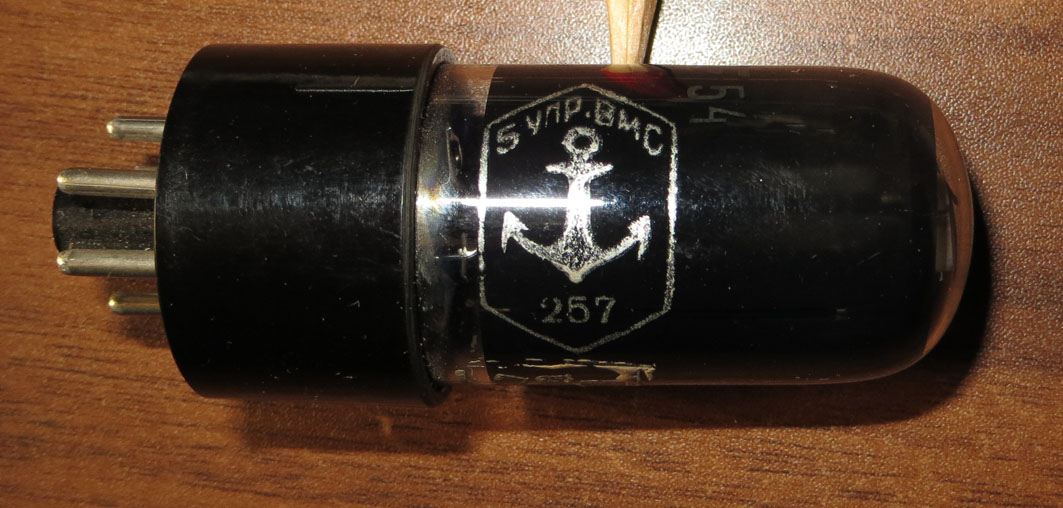

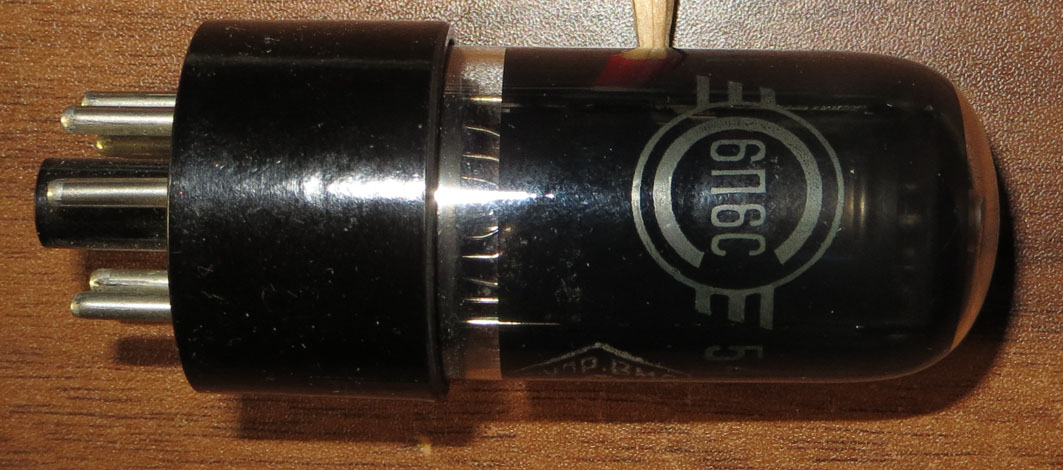

    В ВМС была и своя военная приёмка. На снимках 6П6С III-54, принятая такой военной приёмкой.


    Вложения:

    • IMG_0011.JPG
      Размер файла:
      133,3 КБ
      Просмотров:
      734
    • IMG_0010.JPG
      Размер файла:
      136,1 КБ
      Просмотров:
      758
    mutabor нравится это.
  13. Entladung

    Entladung Активный пользователь

    ЭВП с таким штампом встречаются. Нечасто. Но встречаются.

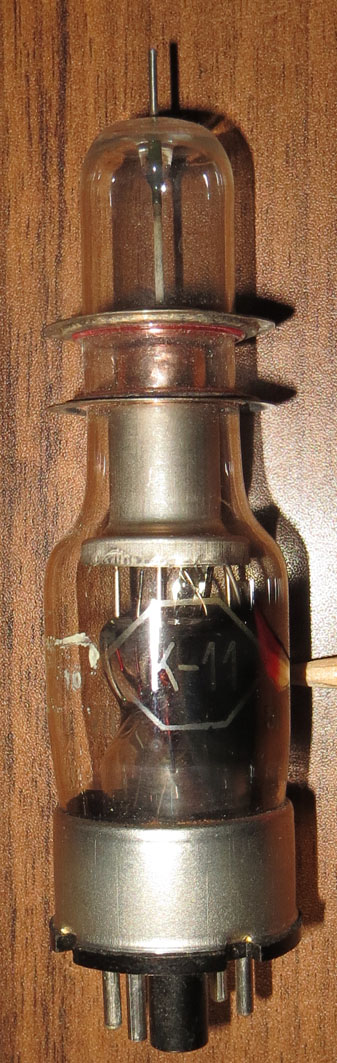

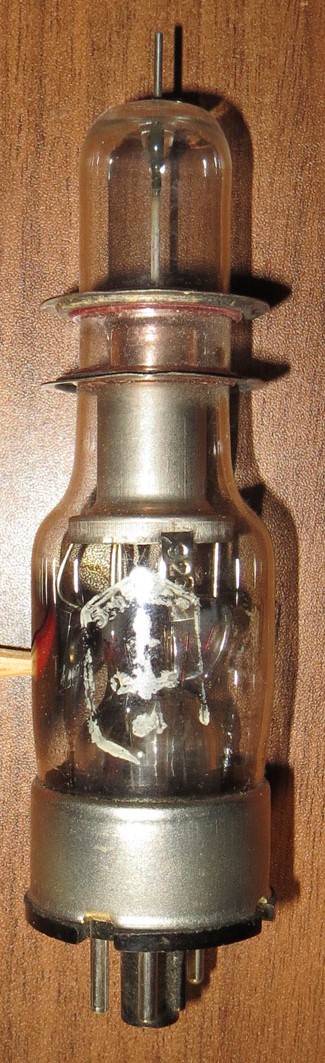

    Вот ешё: К-11, VII-51.


    Вложения:

    • IMG_0012.JPG
      Размер файла:
      140,1 КБ
      Просмотров:
      692
    • IMG_0013.JPG
      Размер файла:
      164,8 КБ
      Просмотров:
      553
  14. mutabor

    mutabor Пользователь

    Недавно я 6П9 с таким штампом нашёл. Надо будеть выложить свои пополнения, много накопилось уже…

  15. suslox

    suslox Пушистикс Staff Member

    любопытно получается: осц с индикацией на гр матрице было несколько, но интернет похоже знает только про с9-9...да и то с левой картиночкой, а не с реальными фотками. =(

  16. alex_lv

    alex_lv Пользователь

    Картиночка не левая а из каталогов, ссылку на которые я выкладывал. Это раз. Почему реальных фоток нет - да потому-что приборов данного типа было выпущено крайне мало (уж больно они специфические), набиты они всякими ништяками весьма плотно - соответственно - до наших дней дожило их крайне мало, вполне возможно что даже единичные экземпляры...

  17. Charger

    Charger Новичок

    Кто-нибудь может подсказать, есть ли принципиальная разница между лампами ИНП-5/60А-1 и КИНП-5/60А-1 ?

  18. suslox

    suslox Пушистикс Staff Member

    интересно, а лампы типа 06п1а ( http://155la3.ru/06p1a.htm ), 1с38а, 06с57а, 1с1а и подобные супер миниатюрные тоже были содраны с импорта?
    если да, то было бы интересно узнать, с какого?

  19. Entladung

    Entladung Активный пользователь

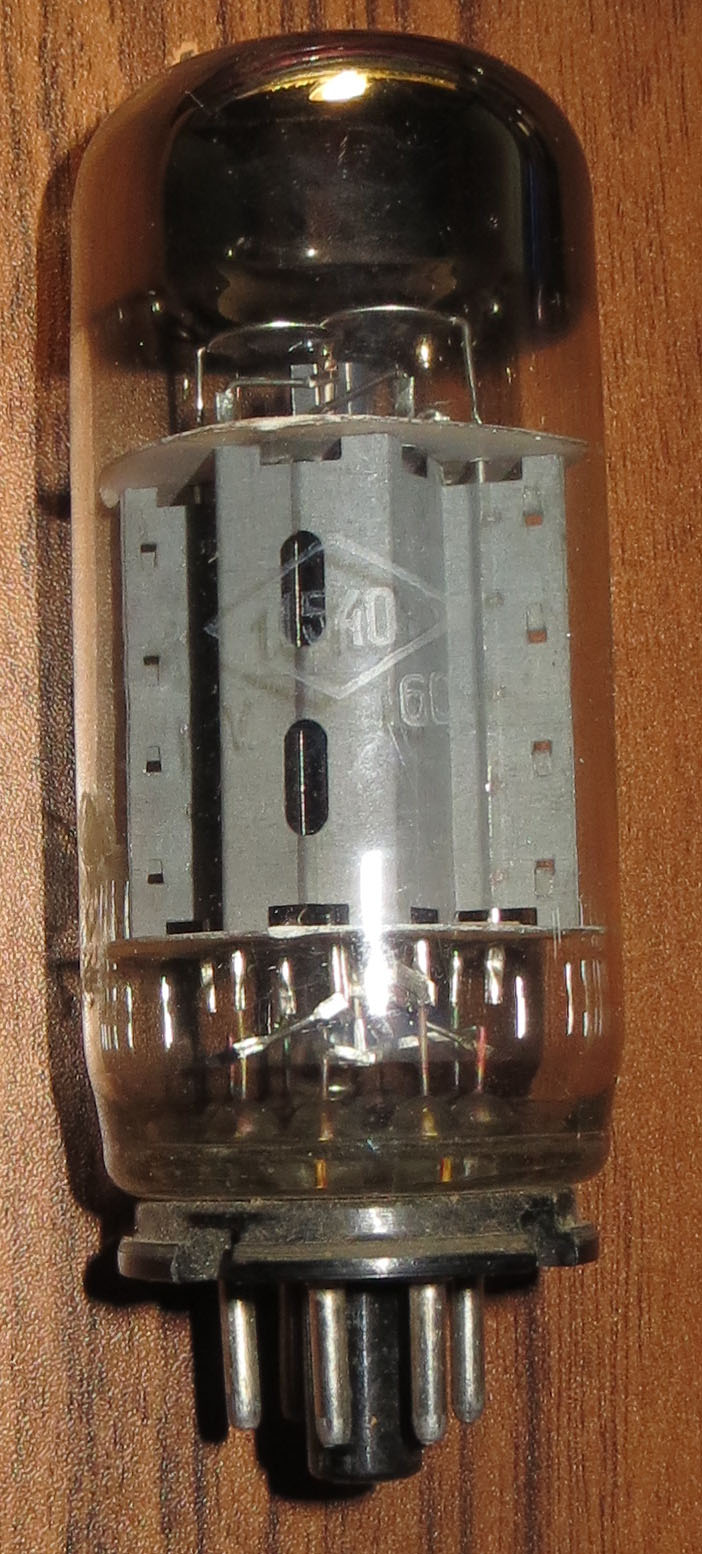

    Лучевой тетрод 1540.
    Аналог прибора 6П3С-Е для спецприменений.

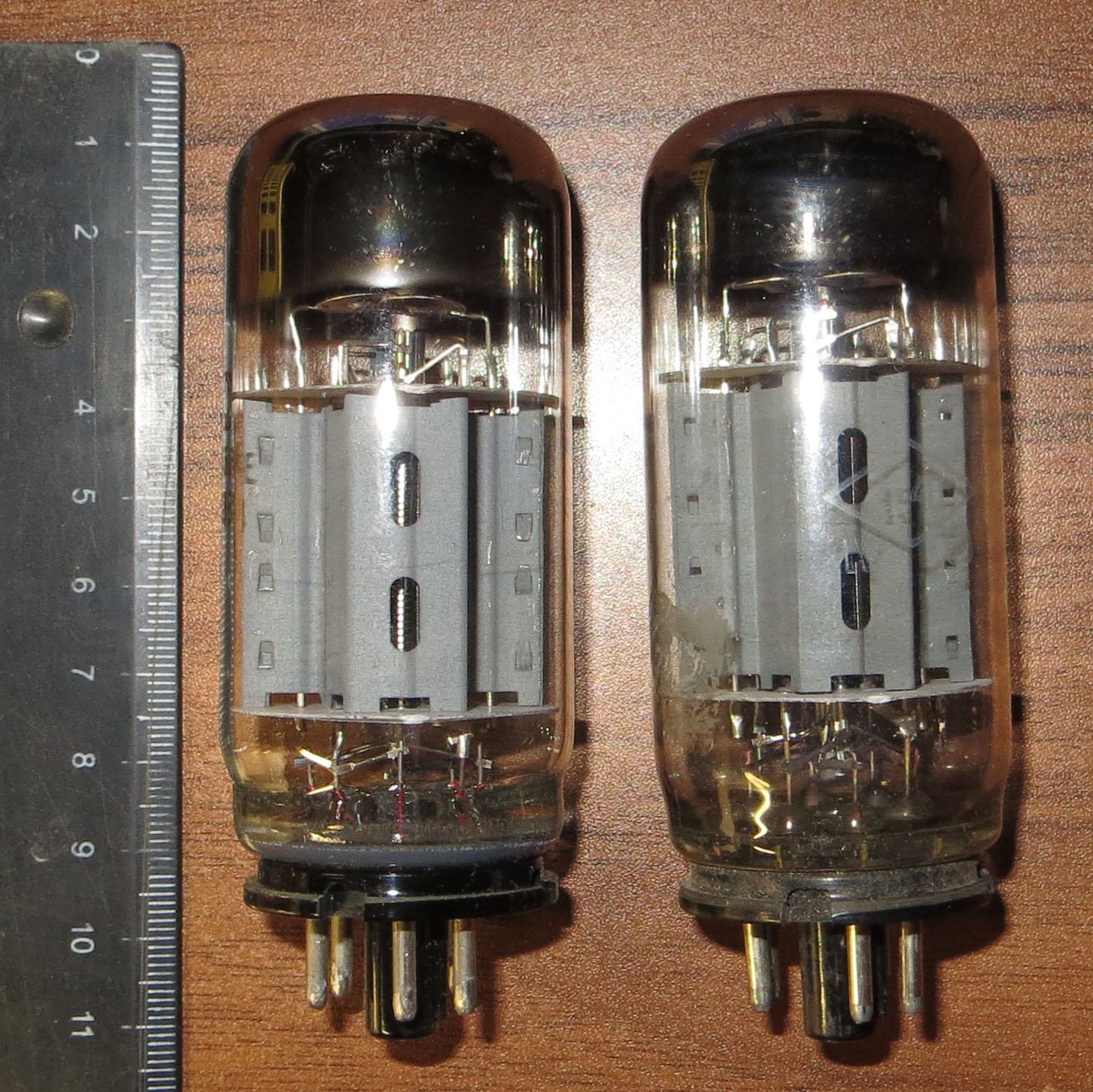

    На 1.JPG видно, что отличий 1540 (справа) и 6П3С-Е (Рефлектор, 10-84) разных предприятий и лет выпуска нет.
    Хотя обычно такие отличия - в виде дополнительных узлов крепления - имеются.


    Вложения:

    • 2.JPG
      Размер файла:
      229,3 КБ
      Просмотров:
      763
    • 1.JPG
      Размер файла:
      445,8 КБ
      Просмотров:
      756
    mutabor и alex_lv нравится это.
  20. klapaucy

    klapaucy Пользователь

    06П1А, 1С1Т и 1Т1А - да. Наши скопировали какой-то английский радиовзрыватель, чуть ли не времён ВМВ, вместе с лампами.
    Мне когда-то называли и тип взрывателя, и наименования самих ламп, но записки эти погребены где-то у меня в архивах...
