А вот это что такое?Подскажите плизззз.



задняя часть где штенгель была обильно вымазана термопастой.



Вот вид того что под стеклом

Те ступенечки что за кристаллом похожи на элементы Пелтье
вот их слегка видно под стеклом



Я даже и незнаю-самому очень интересно

Касаемо серии 1200 у меня в справочнике есть только ЦМ1,ЦМ2,ЦМ7А и Б,ЦМ8,ЦМ14 и ЦМ15и больше ничего.



Ног по перриметру дофига.
Думаю это ТРАХОТРОН
Трохотрон , многоэлектродный электроннолучевой прибор (См. Электроннолучевые приборы) с трохоидальным ленточным электронным пучком (лучом), используемый главным образом в качестве Коммутатора. Электронный луч формируется под действием взаимно перпендикулярных полей: постоянного магнитного (создаваемого внешним магнитом) и изменяемого электрического (создаваемого электродами прибора). Луч проходит в основном по эквипотенциальной поверхности (См. Эквипотенциальная поверхность) с потенциалом, близким к потенциалу катода (Vk). Коммутация луча осуществляется в результате управляемого перемещения эквипотенциальной поверхности (и, следовательно, электронного пучка) посредством изменения потенциала (Vл) специальных электродов Т., называемых лопатками.
В наиболее распространённом — линейном десятикратном Т. (см. рис.) на экран подаётся постоянный отрицательный (относительно Vk) потенциал (Vэ = 50—100 в), а на анод и каждую из пластин — постоянный положительный (относительно Vk) потенциал Va ? Vп ? 100 в. Если потенциалы всех лопаток близки к Va, то электронный пучок (сила тока в нем несколько ma) входит в первую ячейку Т. (образованную краем экрана, 1-й пластиной и соседней с ней лопаткой) и, попадая на пластину, замыкает её электрическую цепь с цепью катода. Если теперь понизить потенциал 1-й лопатки примерно до Vэ, пучок попадёт во 2-ю ячейку (на 2-ю пластину) и т.д. Таким образом, пучок можно направить на любую из пластин.
Т. основных типов различаются главным образом расположением ячеек и формой электродов, образующих ячейку. Так, например, в двумерном Т. электронный пучок управляется двумя независимыми группами ячеек, в бинарном — лопатки разной длины определённым образом соединены в группы, в кольцевом — ячейки расположены по окружности, в центре которой помещен цилиндрический катод. Т. обеспечивают возможность гибкого управления токами и применяются в различных электрических цепях (преимущественно импульсных) для коммутации цепей, счёта импульсов, изме



На проводах идущих от этой штуковины висят бумажные бирки с надписями+,-(так-же + и - стоят на корпусе) бирка ТД(вероятно-термодатчик)и 5 экранированых проводов типа МГТФ без бирок.
К сожалению никак не получается качественно сфоткать кристалл что под стеклом-пока изголяюсь-может что получится.



Это не драйвера, а дешифраторы



А чего искать-то-вот он в справочнике А.В.Нефёдова-том 4. стр106-107.
Достаточно распространённые дешифраторы.

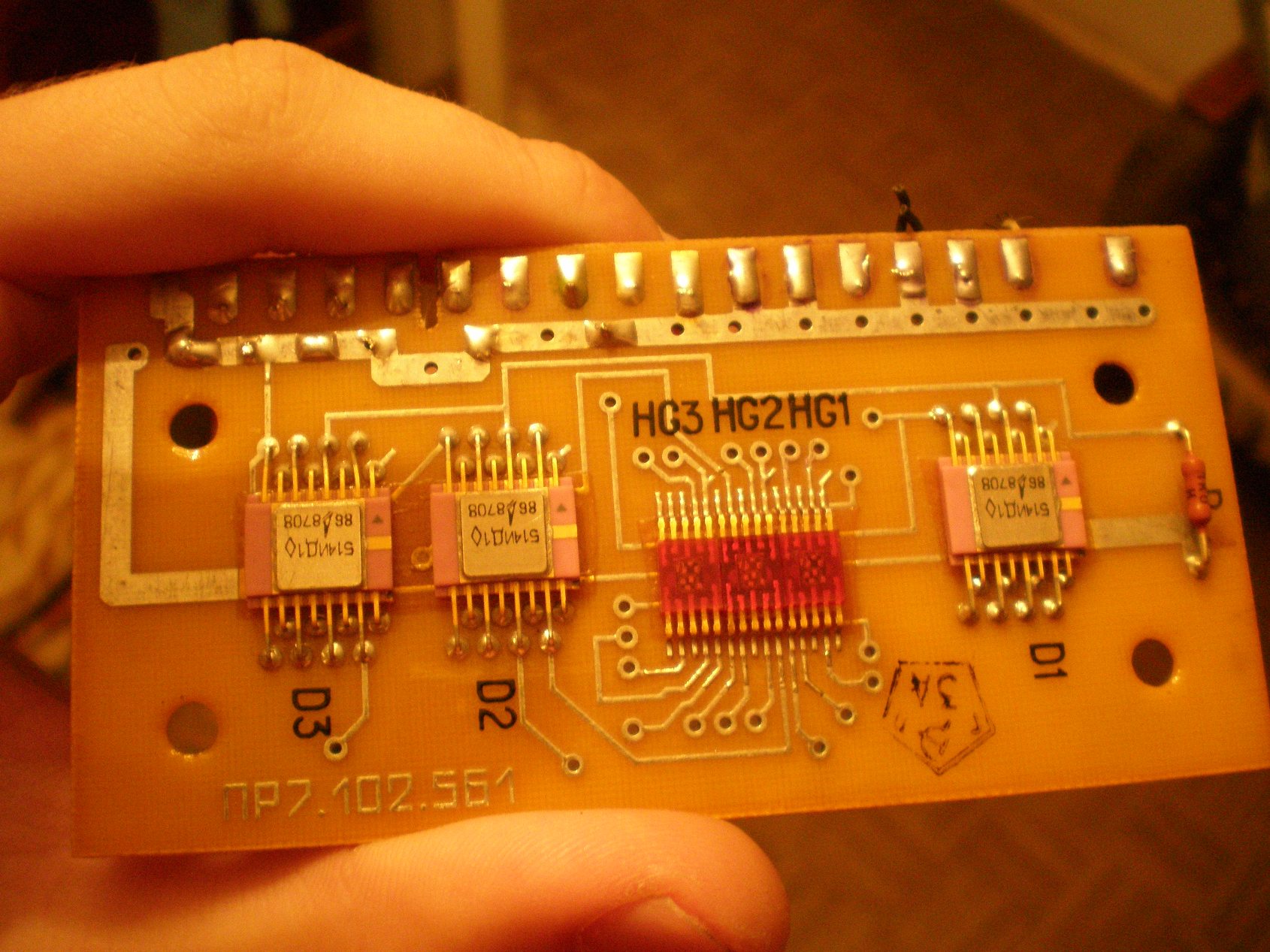

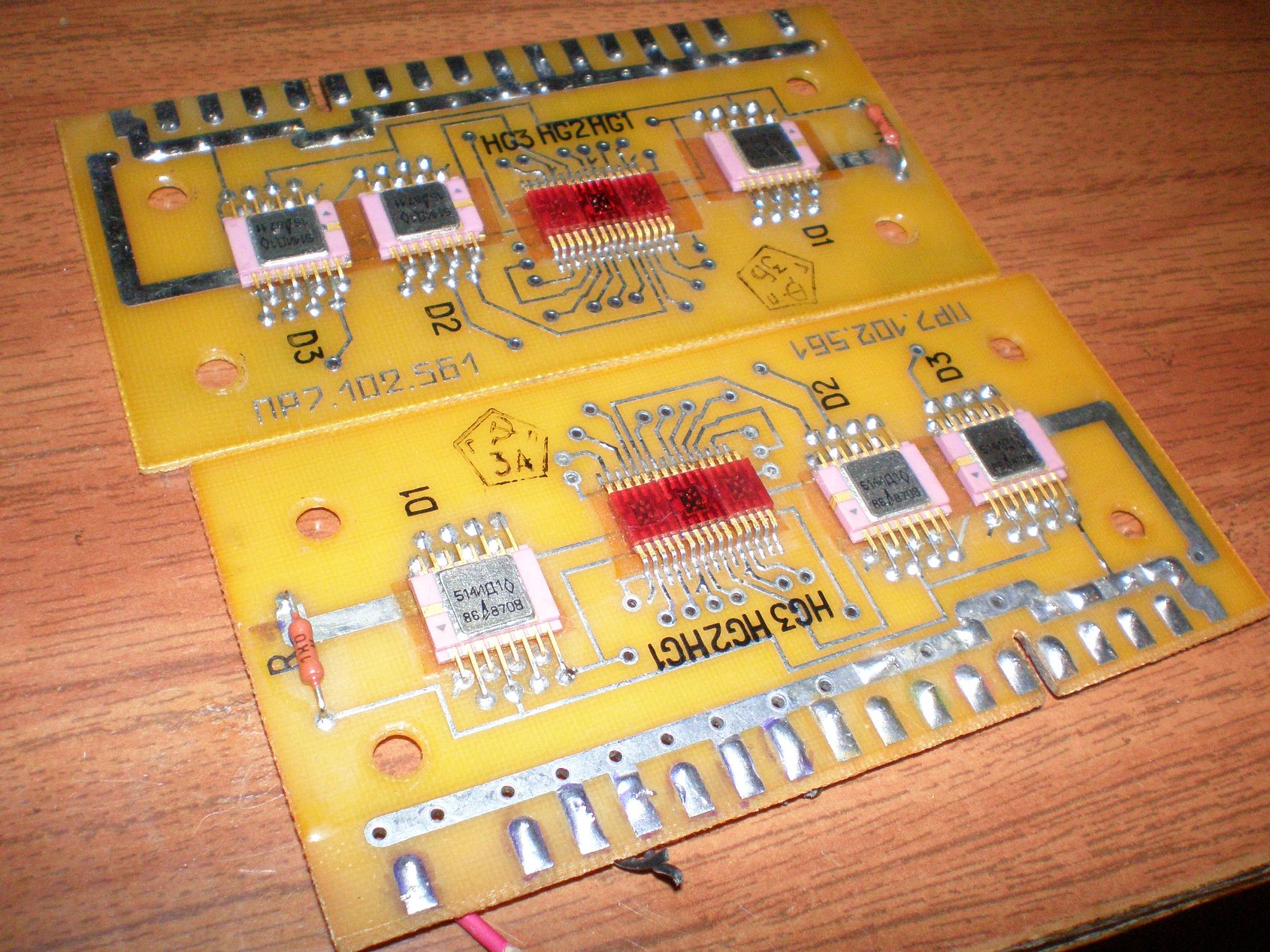

У меня есть 4 вот таких модуля-правда они на 514ИД2(разница между ИД1 и ИД2-первые работают с индикаторами с общим катодом,вторые с общим анодом.



Не пинайте ногами(модераторы если что можно перенести в соответствующую тему-при разборе в своей келье нашел упаковку таких микромодулей ИП2-06(П.Посадский"Экситон"-1975г)
Если кому интересны-пишите.



Александр-она на dustyattice есть(всёравно перезалил)внутри 6 диодов мелких(стекляшек) и пара резюков(жгутиков)



Почему-же неизвестно-обижаете онивот тутесть
