Интересные и необычные ЭВП

Коллега ВГ-163.

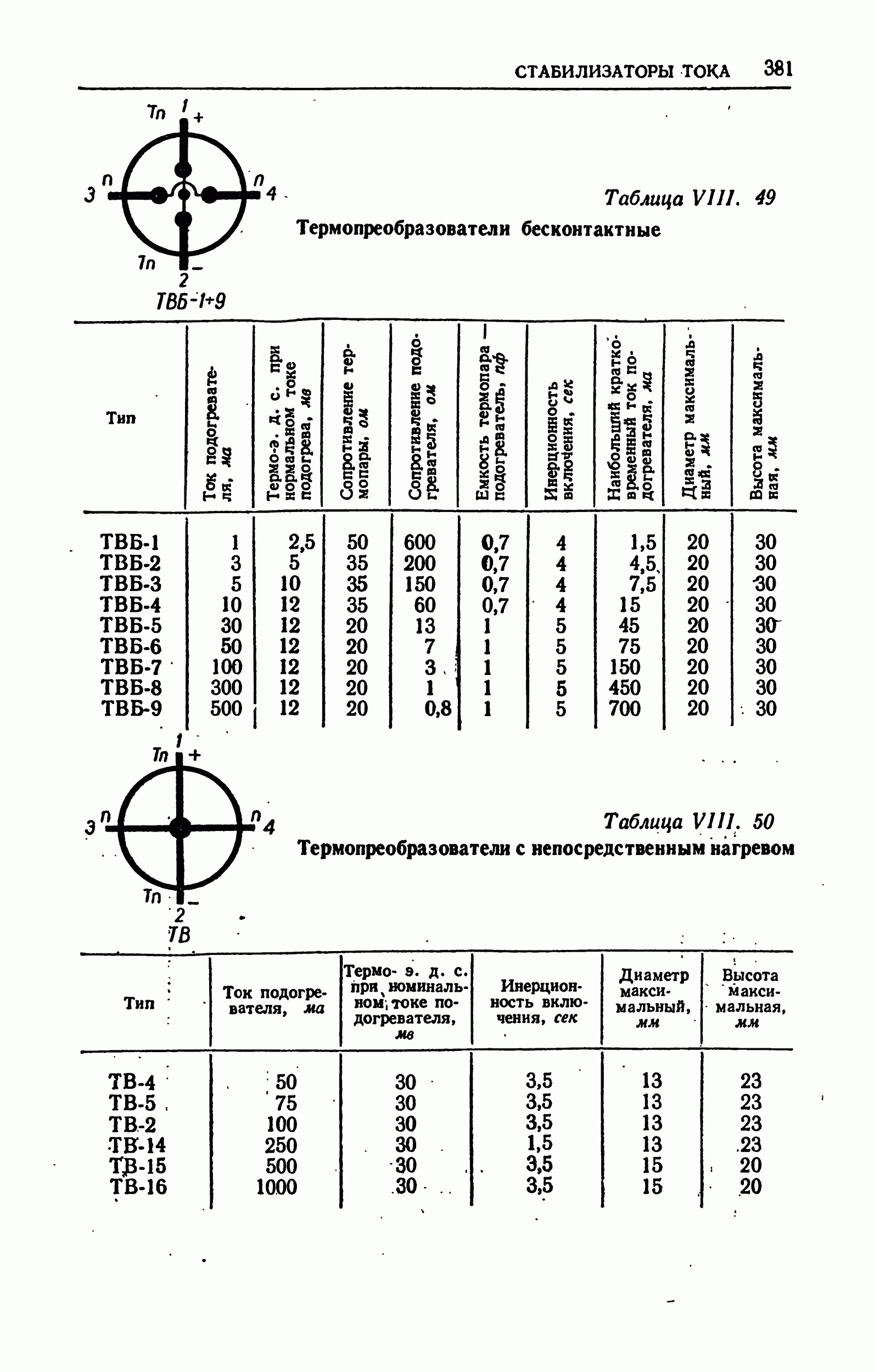

Термопреобразователь вакуумный бесконтактный. Идёт по разделу сопротивления резисторы.

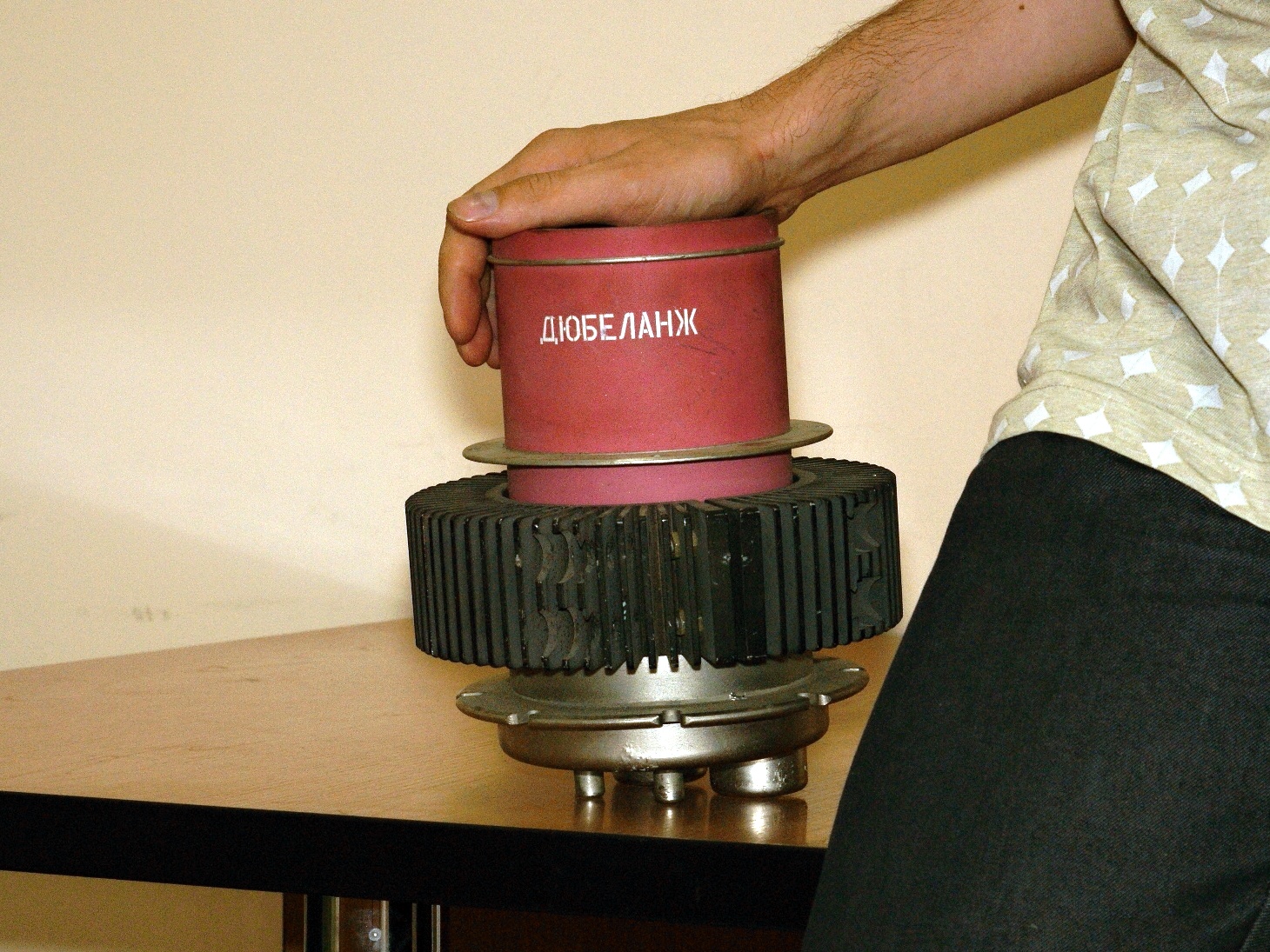

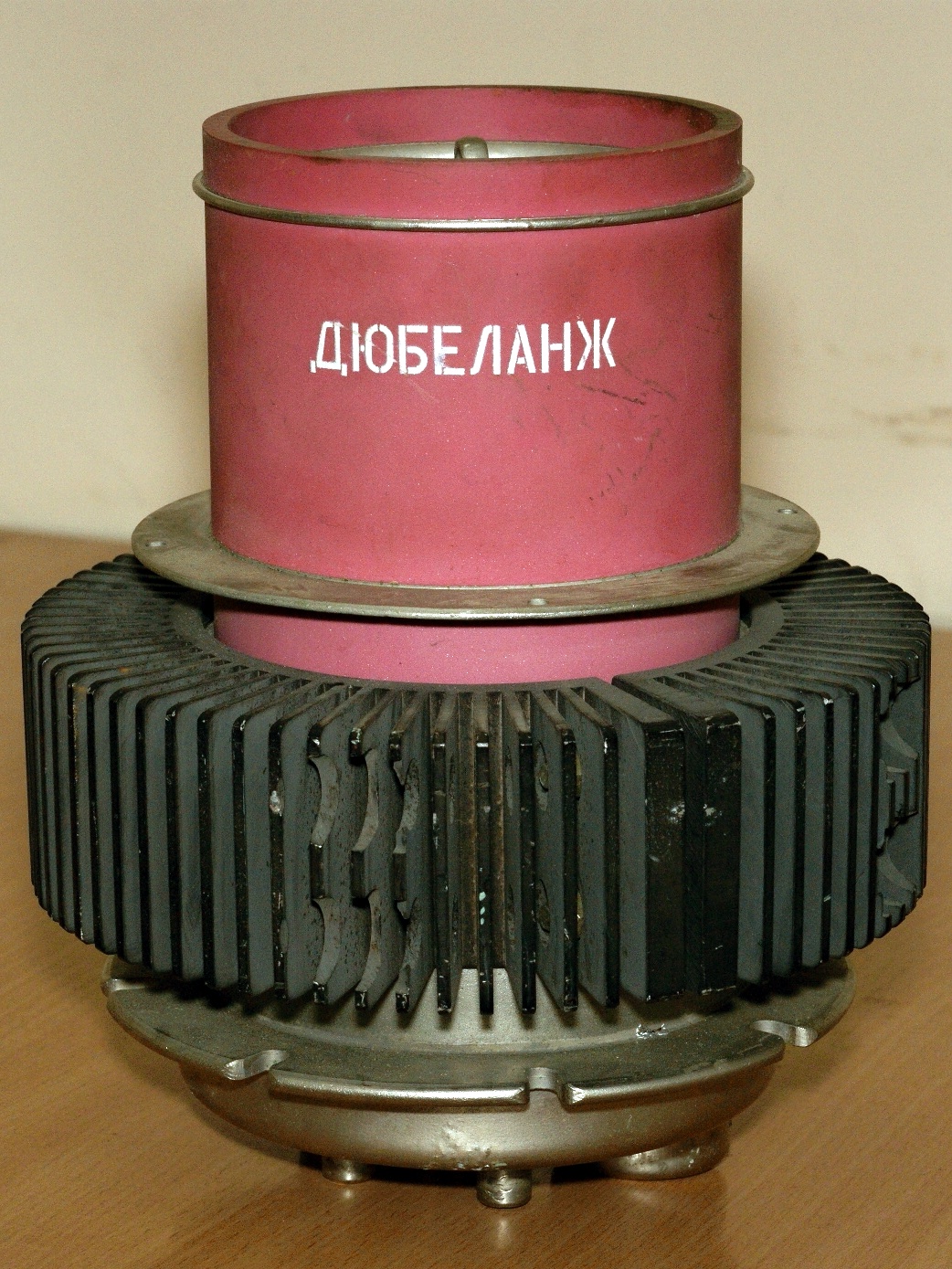

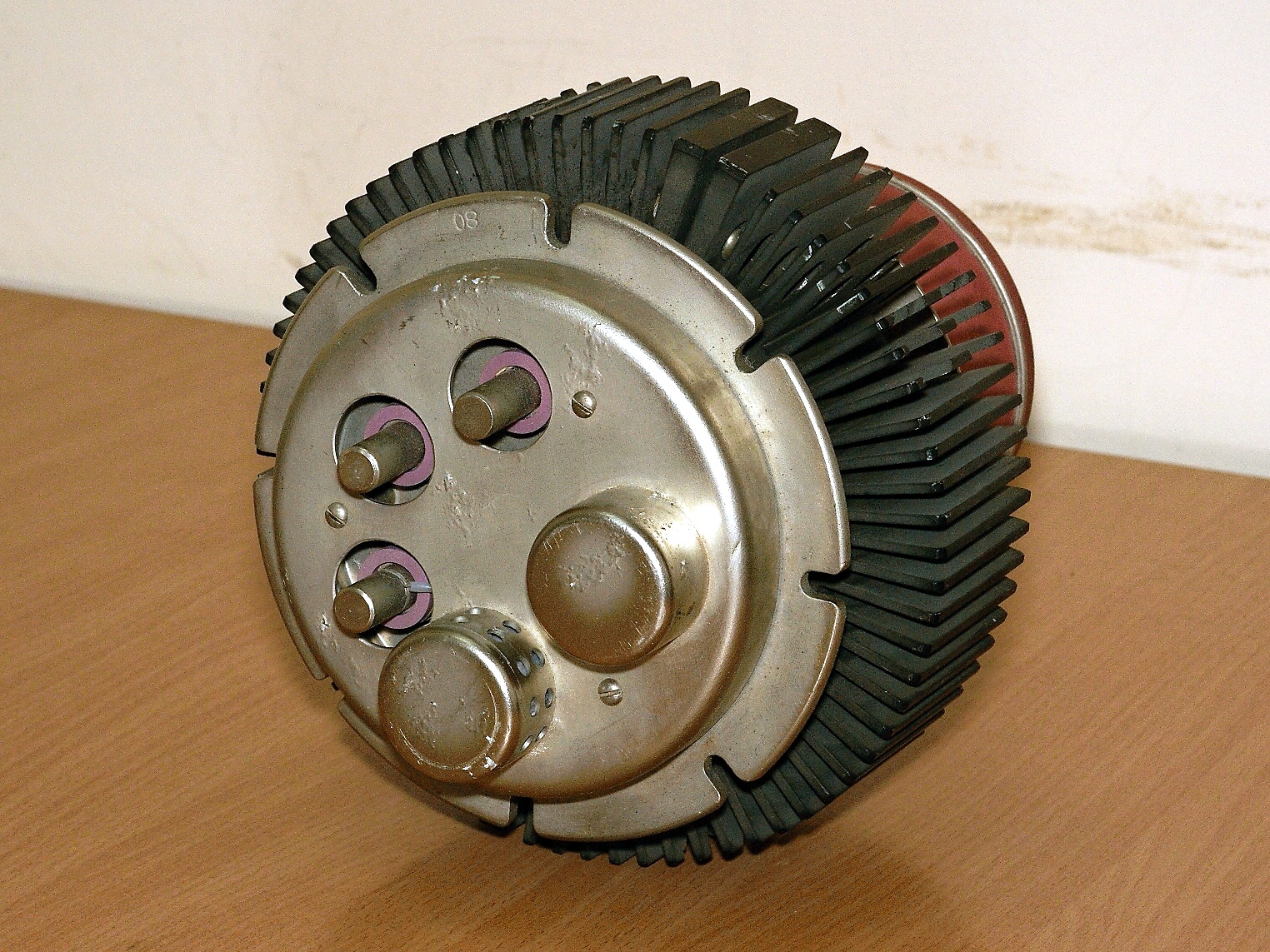

В тему монструозных ламп. Лампенция-офигенция. Нет, лампенция-охрененция!



она с пивной бочонок размером! по ощущениям кило двадцать весит, наверное...
я сперва думал, что это какой-нибудь ГКД, но выводов явно поболее, чем у газотрона

маркировки, кроме этого загадочного слова, никакой...

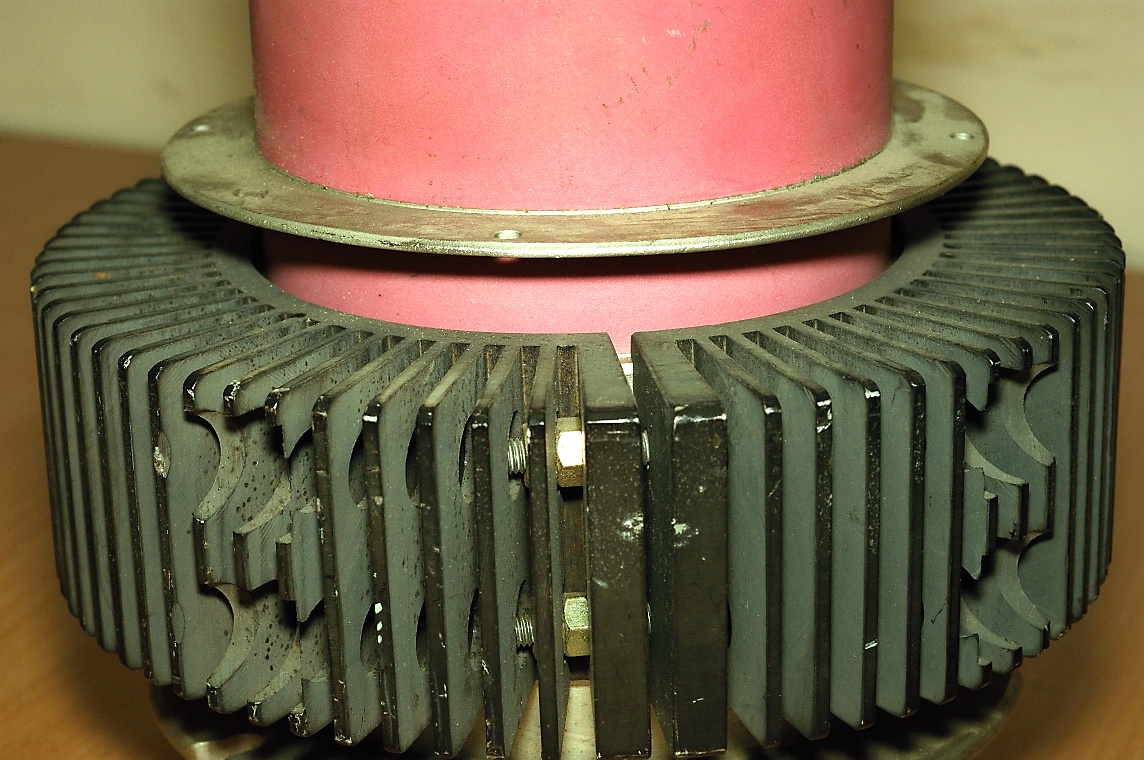

Да, явно тиратрон. Надо будет попробовать раскрутить его, радиатор снять, может там какая-нибудь маркировка найдётся...

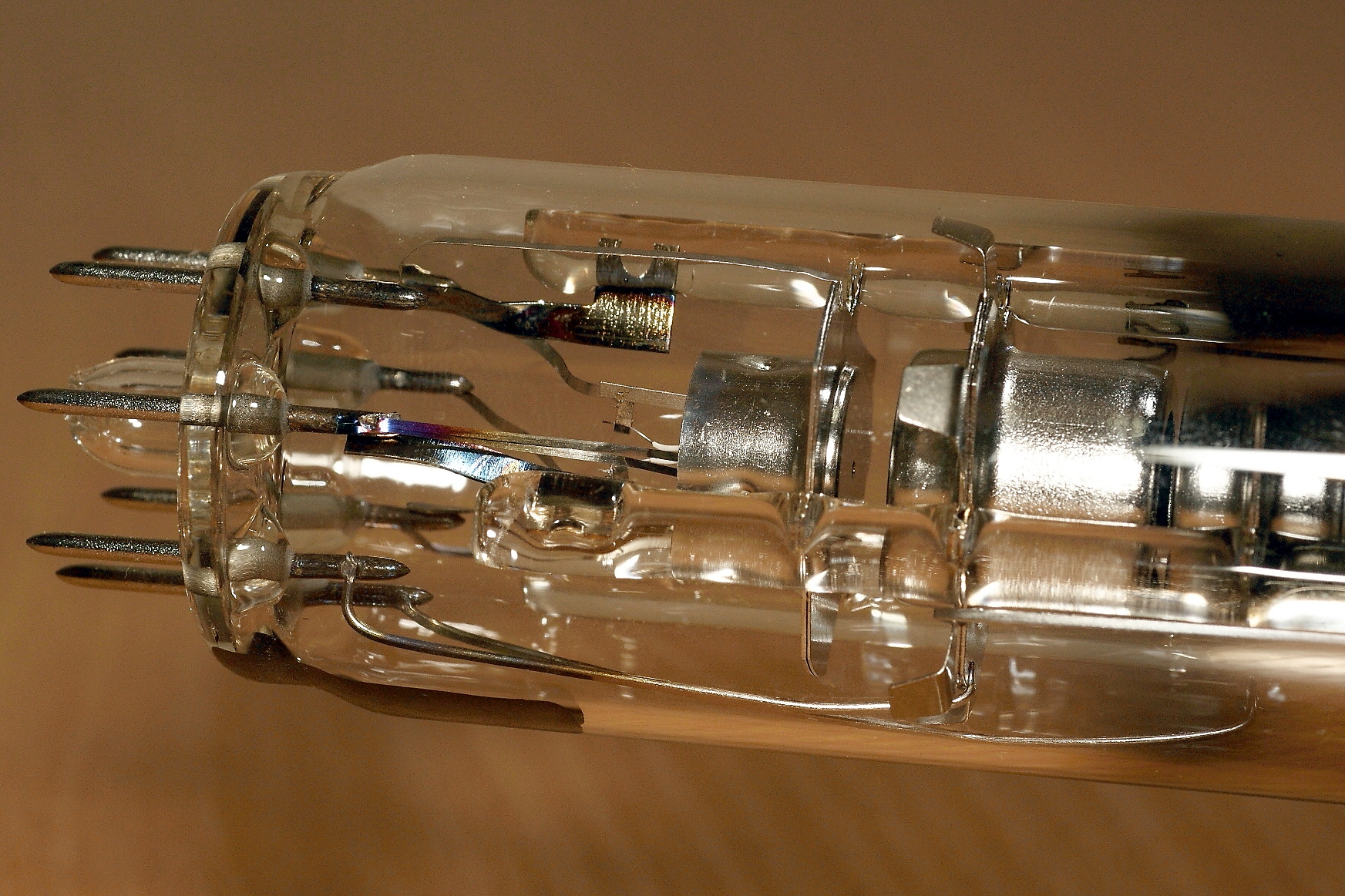

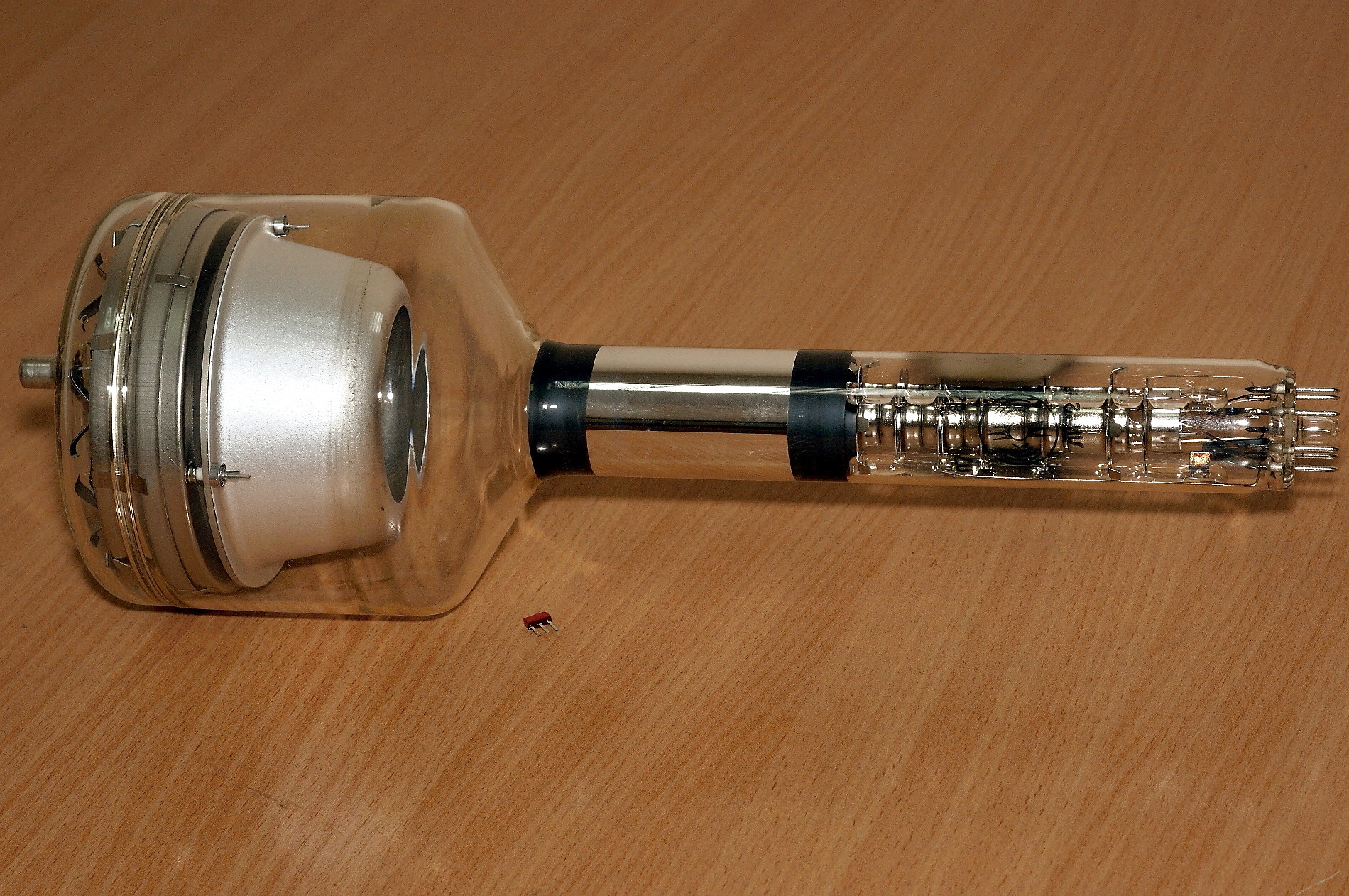

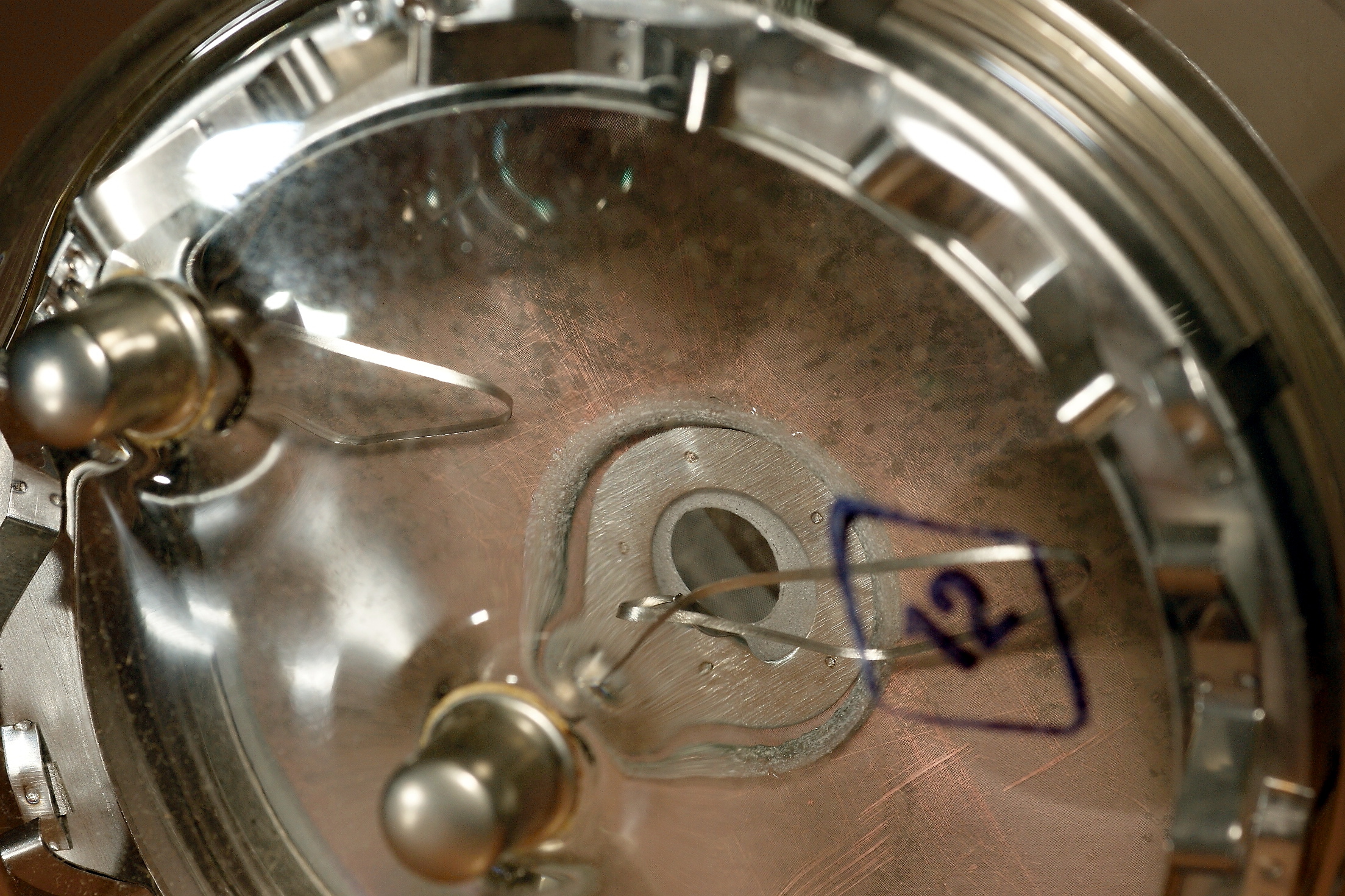

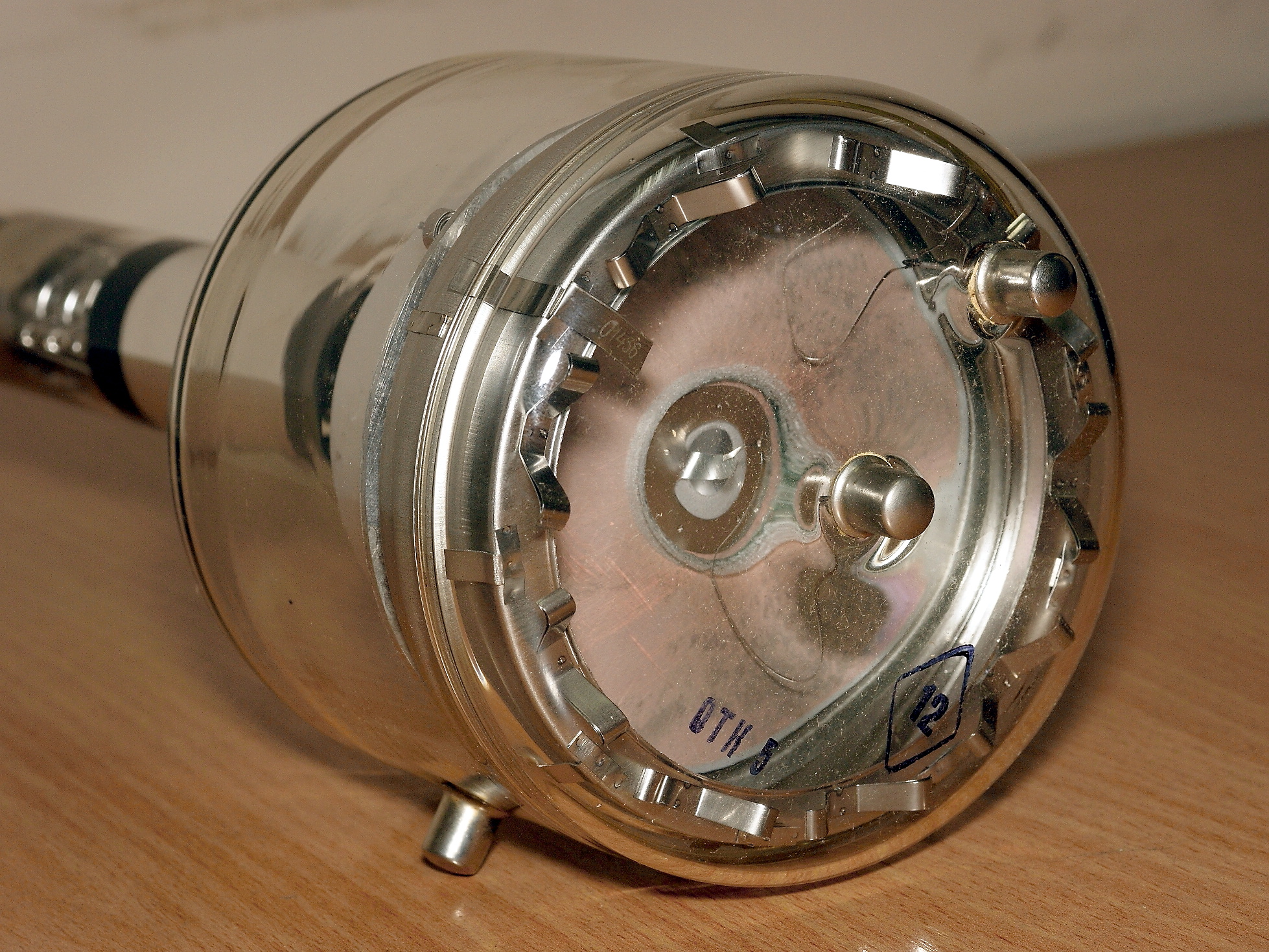

Вот ещё, несколько менее экзотичная лампа, но тоже ничего так. Потенциалоскоп ЛН12

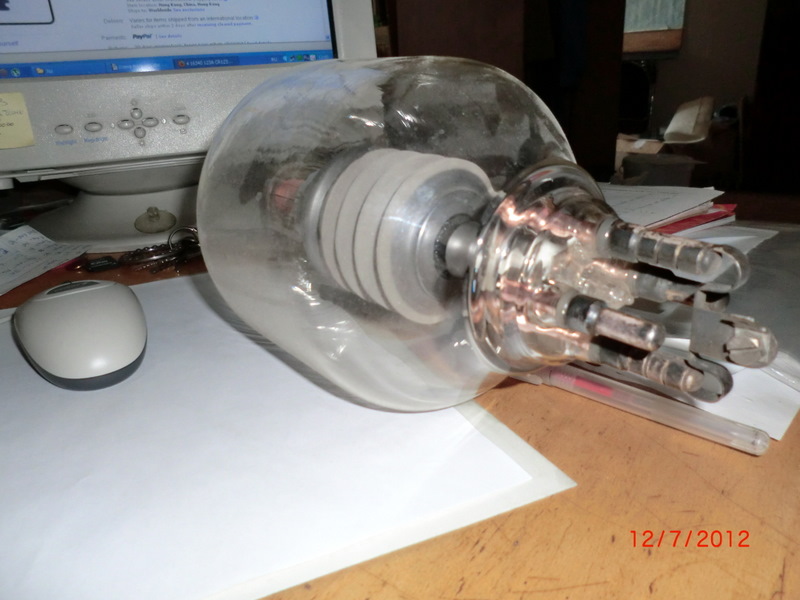

Вот на работе лампа есть, вроде как диод или триод на 6000в, хз короч, ну оч красивая
Может даже кто знает что это. Была установлена в устройстве которое создавало коронный разряд на длине 1.5метра и поле контакта разряда с поверхностью 5-7мм



И снизу снять. Там вроде нераз'ёмных соединений не видно.

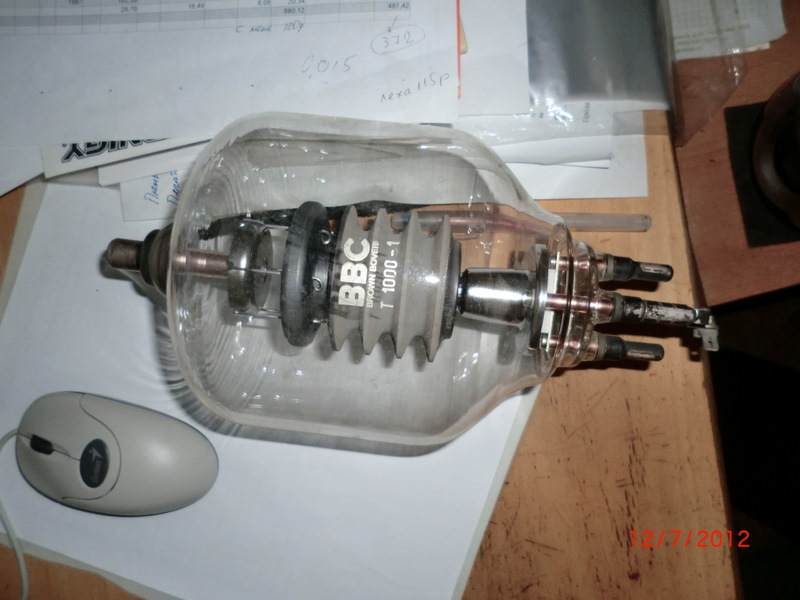

Генераторная лампа. Триод:
http://www.radiomuseum.org/tubes/tube_t1000-1.html
http://frank.pocnet.net/sheets/120/t/T1000-1.pdf

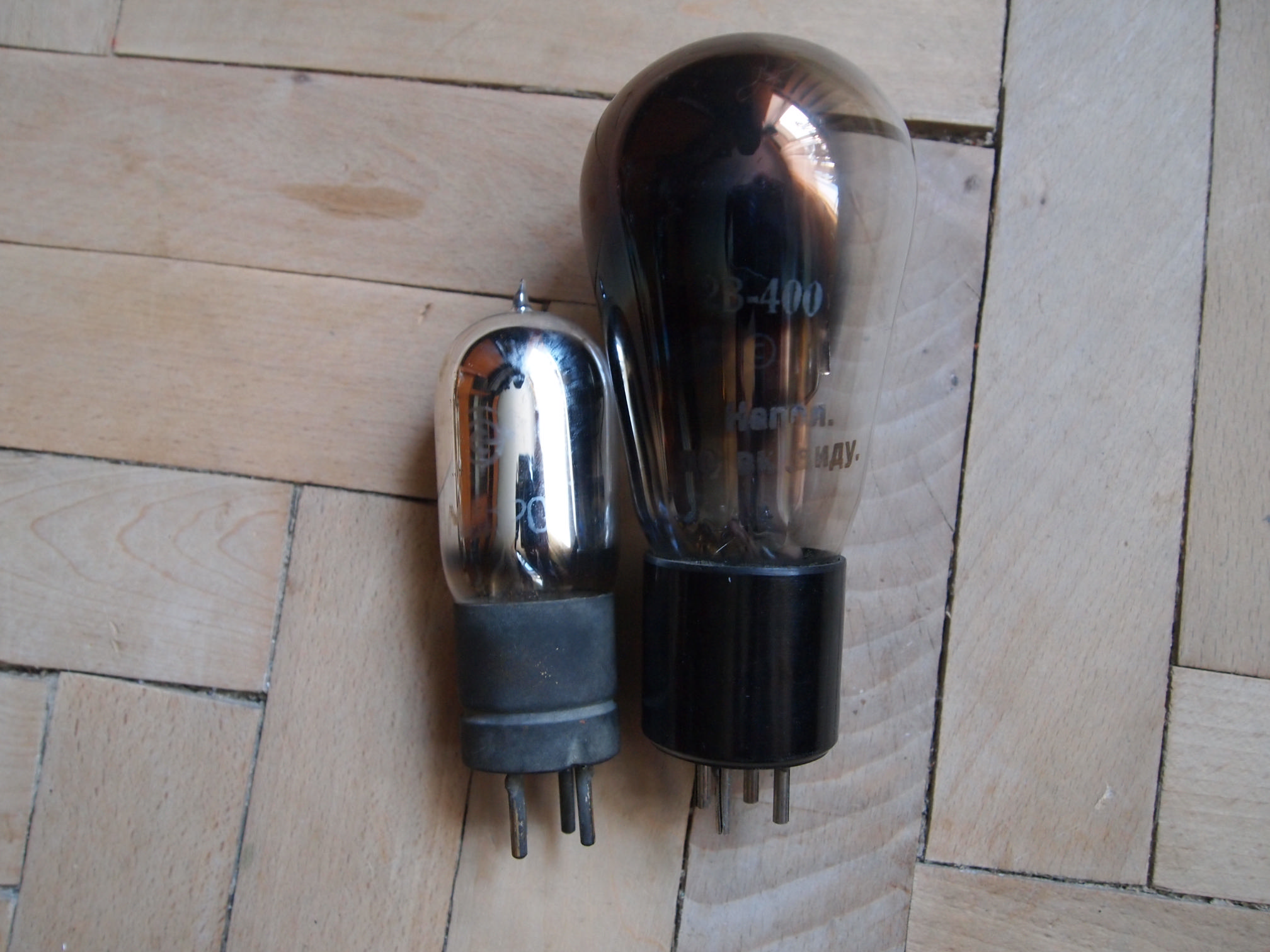

Еще парочка интересных ламп - на этот раз - древности)) Широко известная лампа "МИКРО" - одна из первых массовых советских ламп - середина 20-х годов. И кенотрон 2В-400 (он же - ВО-116). Кенотрон интересен надписью - "Неполноценный по внешнему виду".

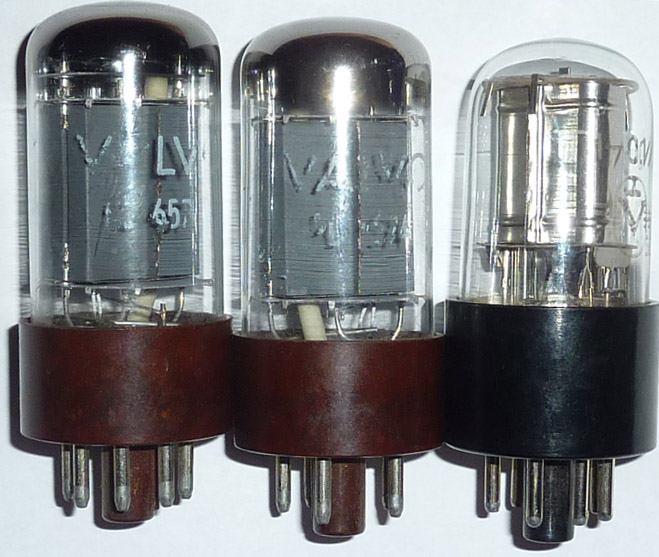

Тиратрон VALVO 6574.
Па параметрам совпадает с отечественным ТГ-2050 (ТГ1-0.1/1.3, который и показан справа на фото). Размер арматуры больше, чем у отечественных приборов.



Пайка жёстких выводов радиоламп по ТУ не предусмотрена, потому - недопустима. Из-за опасности растрескивания баллона.

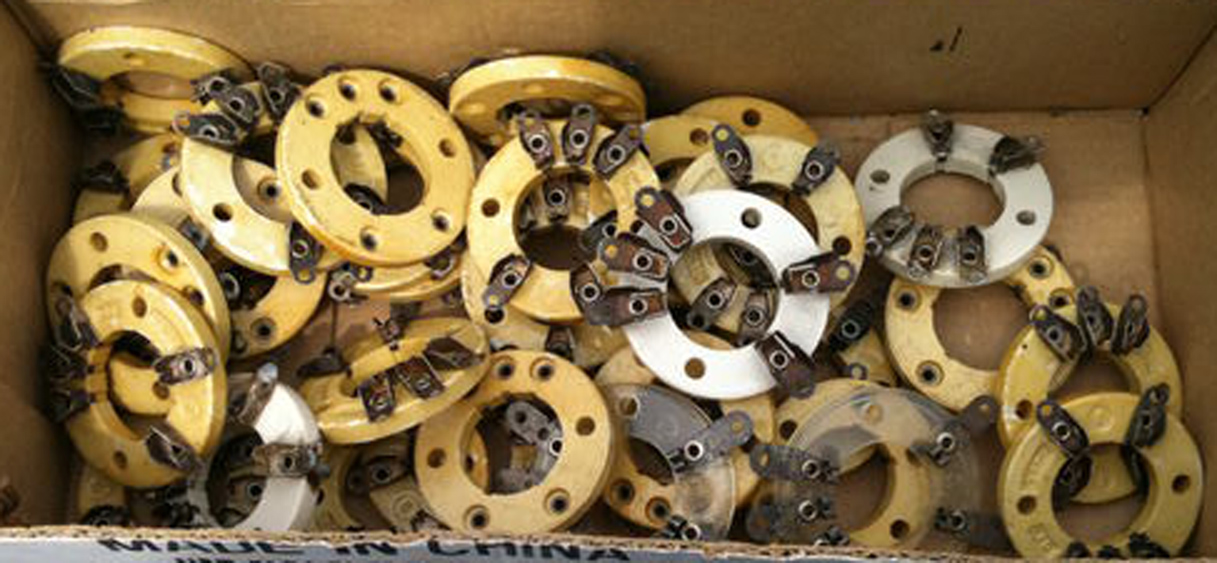

На рис. панели, это из ВИКИ. У меня таких не сохранилось, конечно.
Обратите внимание на размеры.

Ещё. Здесь: http://www.nonstopsystems.com/radio/hellschreiber-tubes.htm сходные по конструктивному исполнению приборы выпускались и немцами. Среди прочего можно увидеть и панели.



Кстати, у буржуев даже нувисторы ихние родные имеют коротенькие (миллиметров 5) жесткие выводы и вставляються в специальные панельки))).



Сгреб я в одну кучку свои ЭВП которые, согласно моей новой концепции))), не входят в планы пополнения моей коллекции)). В нее (кучку), как видно на фото, входят всякие ионно-газоразрядные приборы, СВЧ ЭВП, разрядники, ФЭУ, индикация, видиконы и т.п. Так что, это все вполне менябельно на то что входит в мои интересы изложенные тут:
http://lasers.org.ru/forum/threads/...-104-МИКРО-К2-Т-УТ-40-и-другие-раритеты.3420/
П.С. Ну, и думаю, тут показаны довольно интресные и не совсем обычные ЭВП
П.П.С. Некоторые девайсы из этой кучки в резерве.

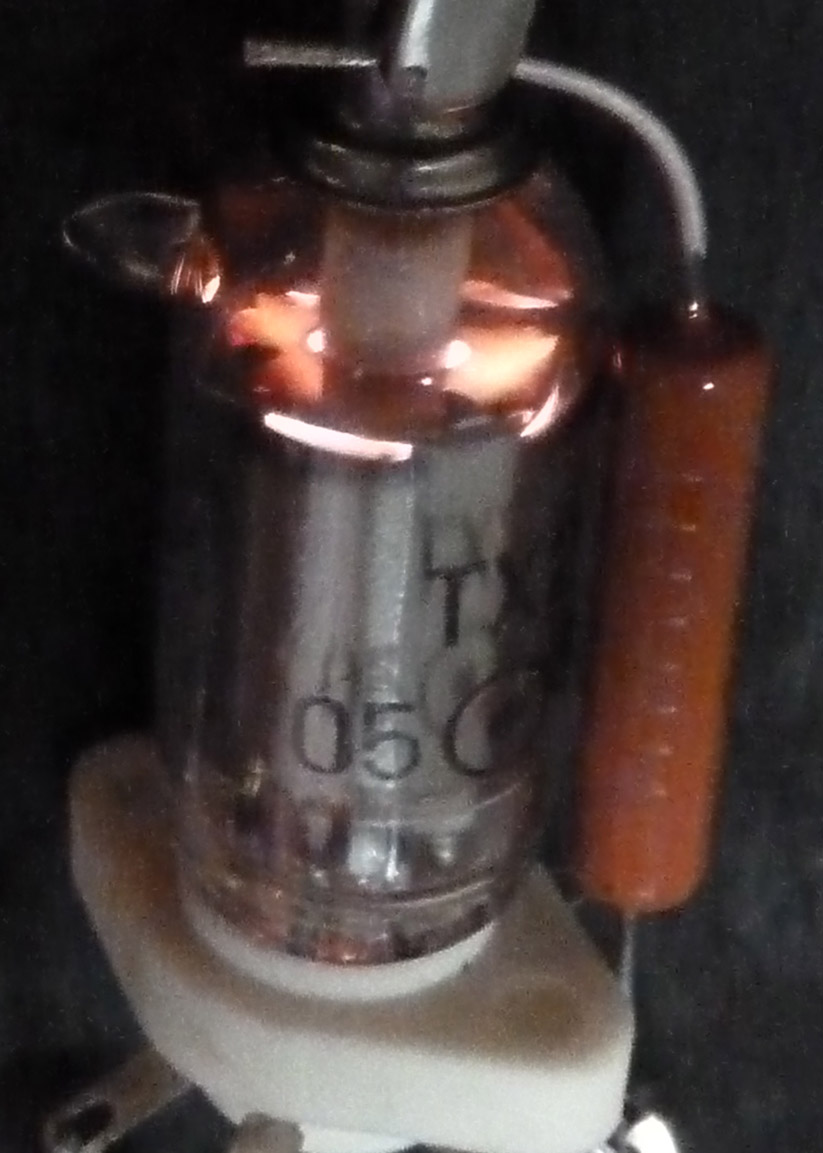

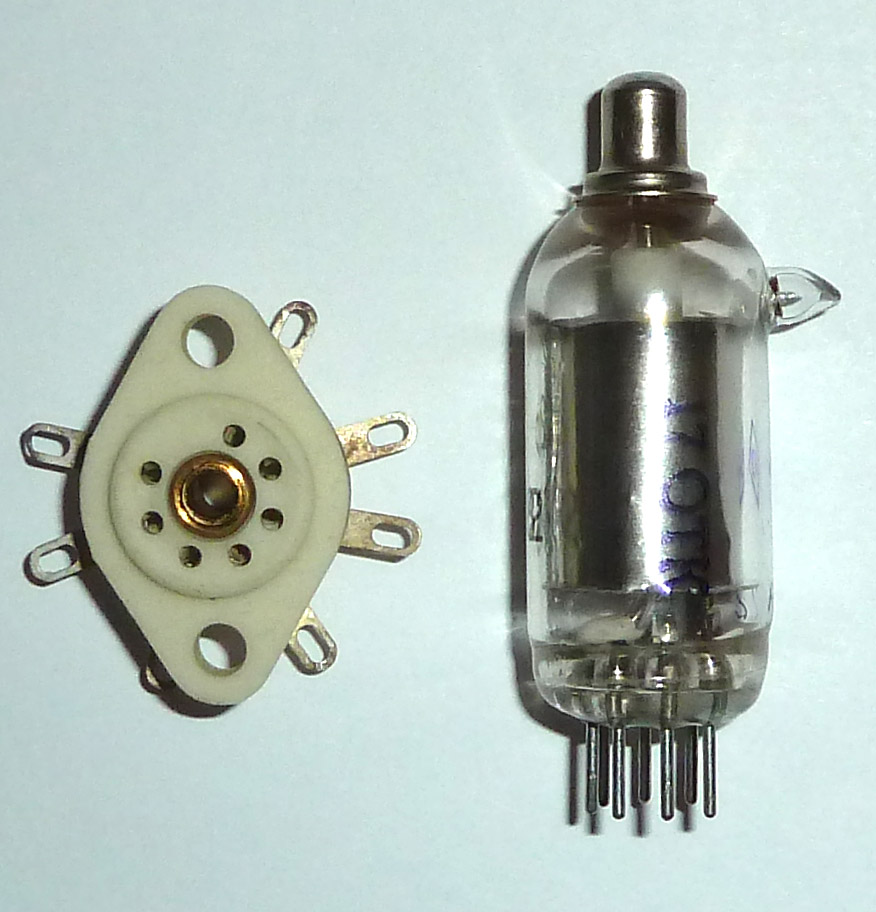

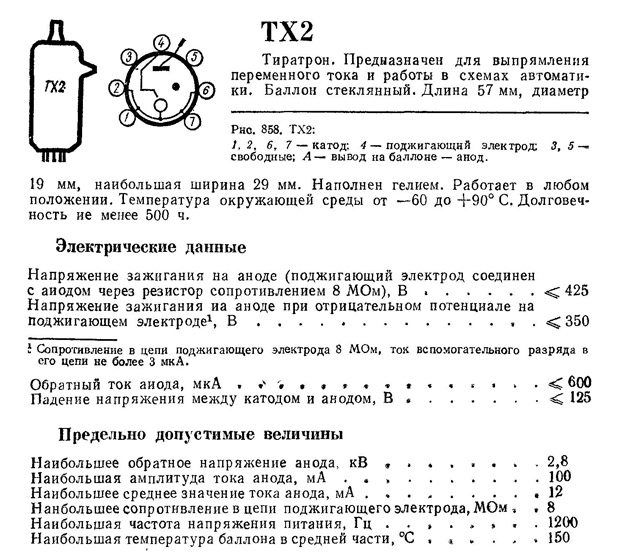

Гелиевый тиратрон с холодным катодом ТХ2.
В классе ионных приборов границы между приборами разных типов довольно-таки размыты. Управляющий электрод - несмотря на то, что это тиратрон - назван не сеткой, а поджигающим электродом. Словно речь идёт об управляемом разряднике.

P1040613.JPG - снято без вспышки. Искажение цветопередачи почти незаметно.



Скорее всего именно так.



Я тоже про это думал. Возможно делали так ещё и потому, что наполнение газом через штенгель, совмещённый с верхним выводом осуществить технологически сложнее, чем просто откачку через него, а боковой штенгель позволяет решить эту проблему.

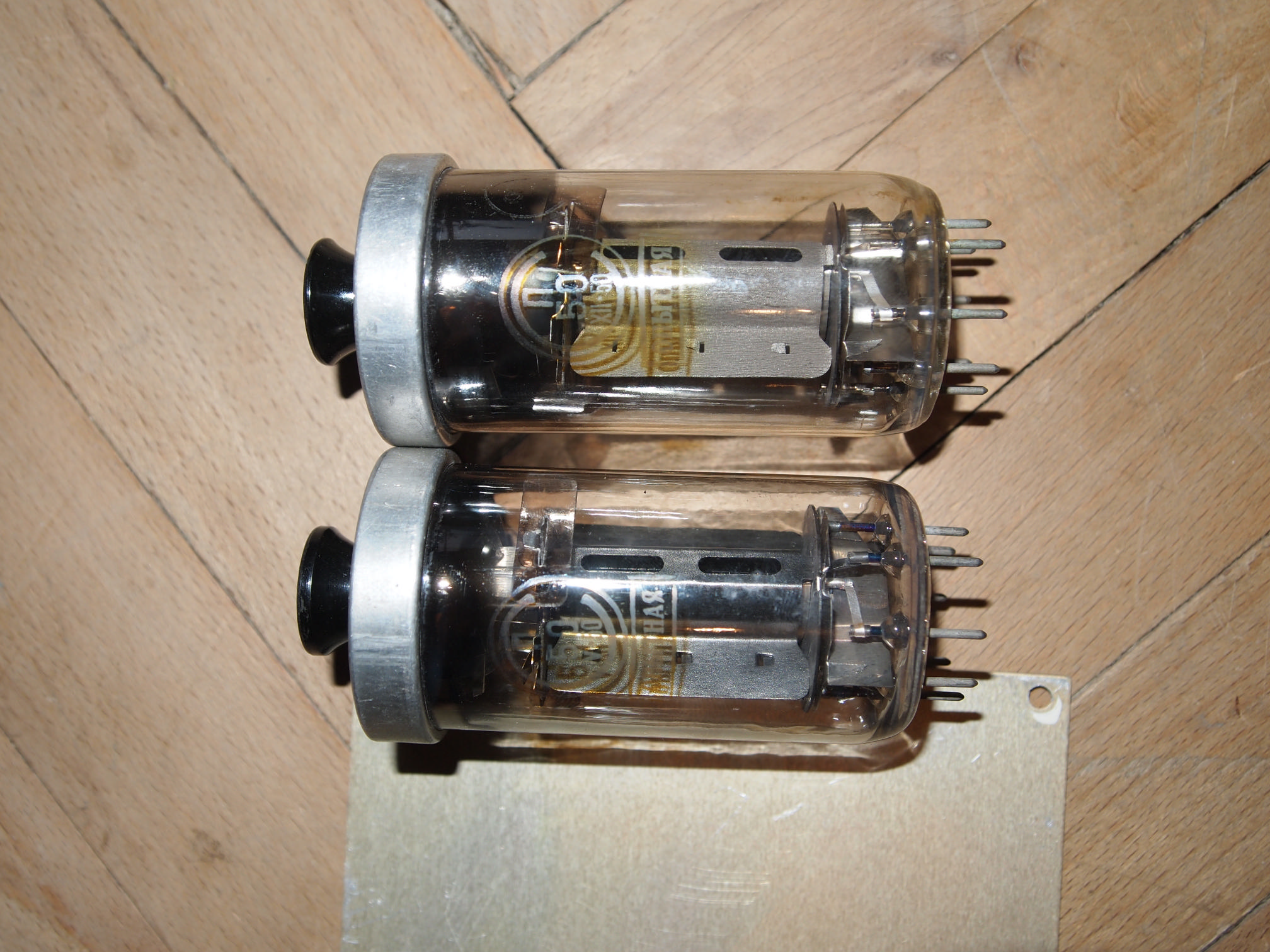

Вот еще парочка интересных экзеспляров из моей коллекции. Пара ламп П-50, опытные - прототипы ГУ-50. Что интересно, производитель один, год тоже один, а вот материал анода явно разный. Причем у той что поновее - уже такой как у серийных.



Вообще-то прототип ГУ-50 это германская LS50. Она у вас есть.
П-50 это обозначение ГУ-50 до введения ГОСТ 5461-50.
Прибор интересный.



Ну да, можна и так сказать. Скажем точнее - досерийная ГУ-50. Ну и несмотря на то что прототипом ГУ-50 является немецкая LS-50, наша ГУ-50, все-же немного отличается от прототипа конструктивно)).



Скорее даже прототипом ГУ-50 можно считать ГДР'овскую P50. Она конструктивно более с ГУ-50 схожа.
И отличия есть, конечно. Странно, что в Рейхе не догадались, например, обойтись без ключа.

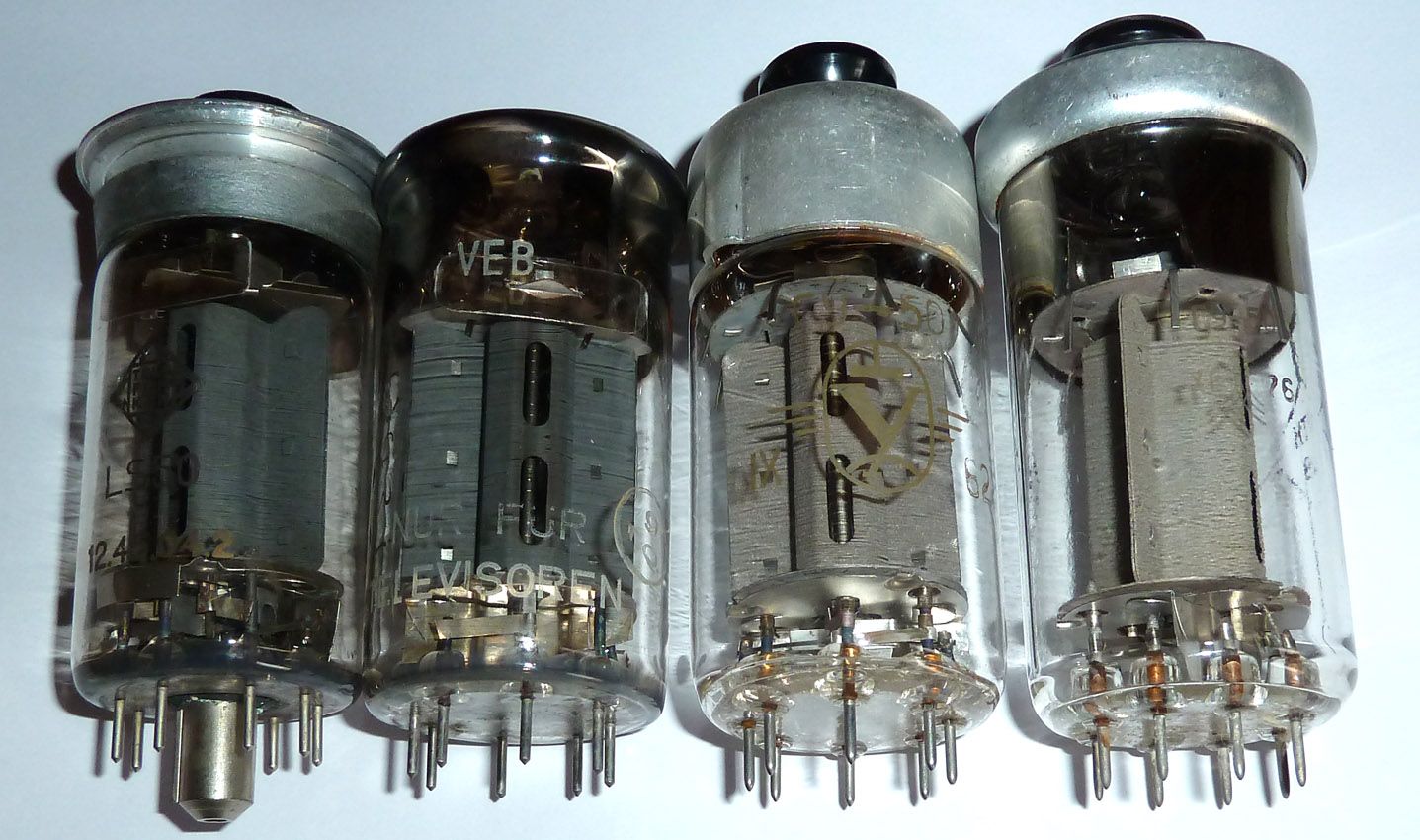

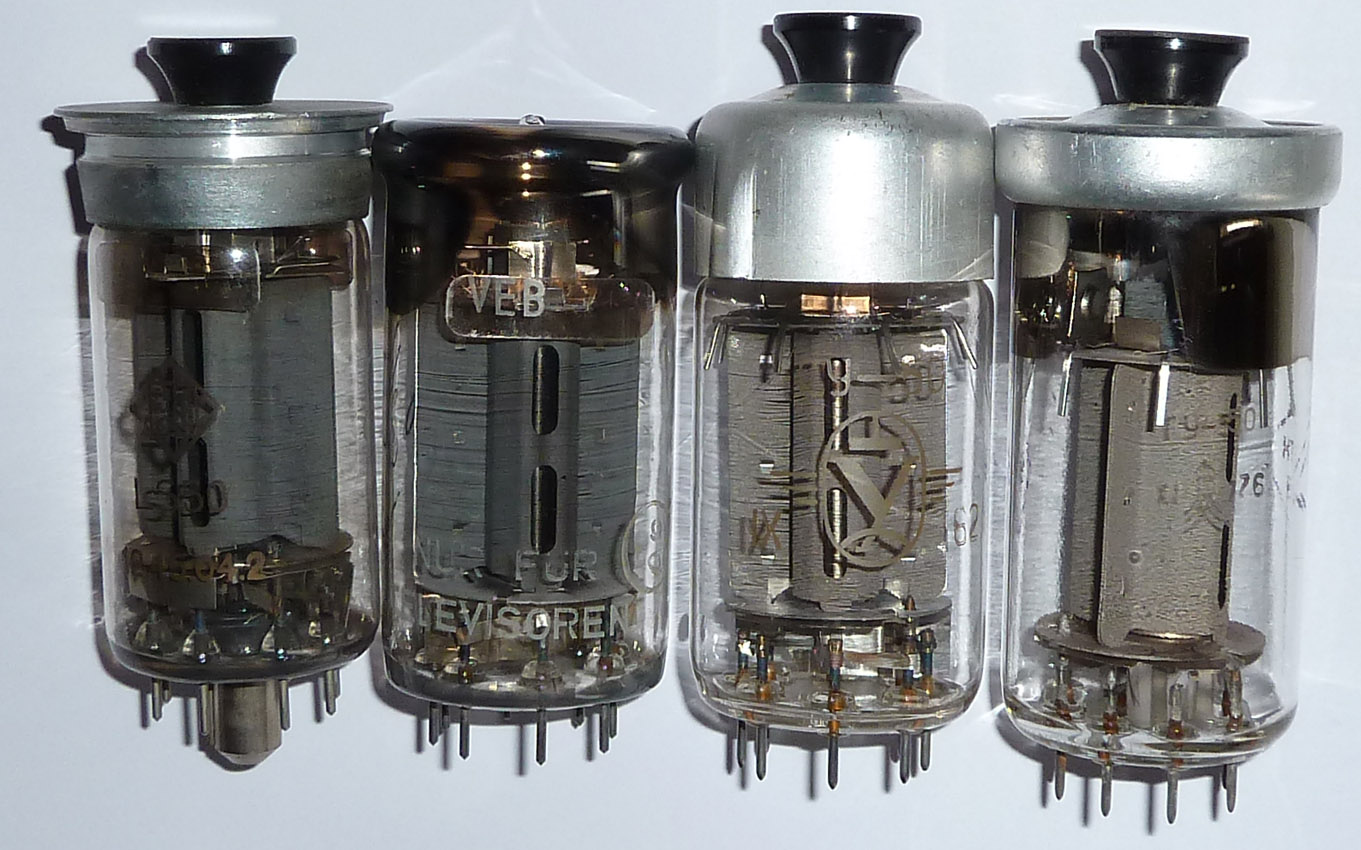

Слева направо: LS50, P50, ГУ-50 62 г. , ГУ-50 82 г., уже перед прекращением выпуска.
На P1040623.JPG видно большее число экранов в LS50.



Интересно, а с какого года в ГДР начали выпускать P50 ихнюю. Нету такой информации ? Почему-то мне кажется что наши П-50 (те что у меня на фото - 50го года) постарше будут чем ГДРовские P50. И, ввиду этого, прототипом нашей П-50 быть не может)). Так же как, к примеру и польская (Унитровская) ГУ-50 тоже не может быть прототипом Нашей ГУ-50. ИМХО как польские так и ГДРовские варианты ГУ-50 выпускались где-то с 60х годов. Скорее всего по лицензии. Так же и ГУ-43Б поляки клепали (правда в отличии от советской металостеклянной - поляки клепали не металлостекло и не металлокерамику, а какой-то "сантехфаянс") так и ГУ-81. СЭВ все-таки... Но спорить не буду, это мое ИМХО)))
