Интересные и необычные ЭВП

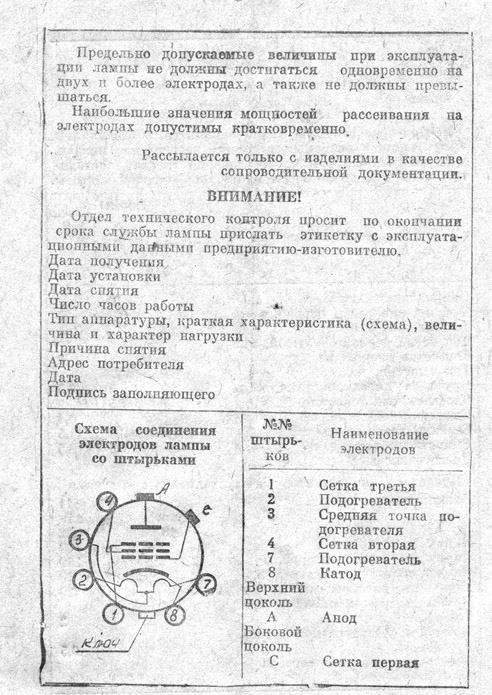

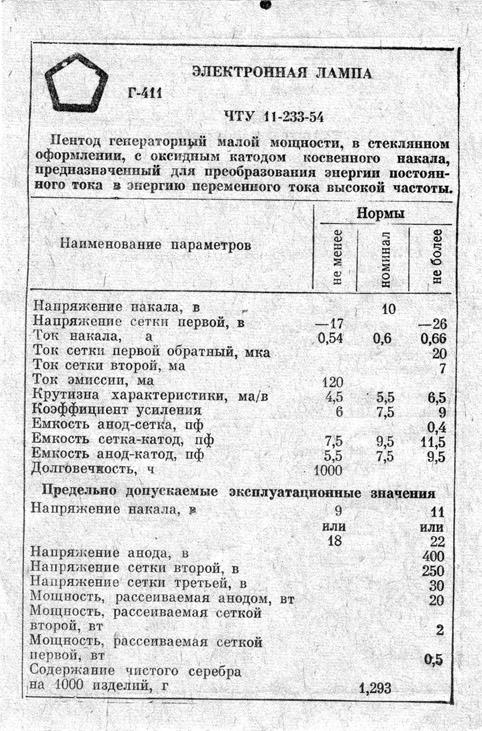

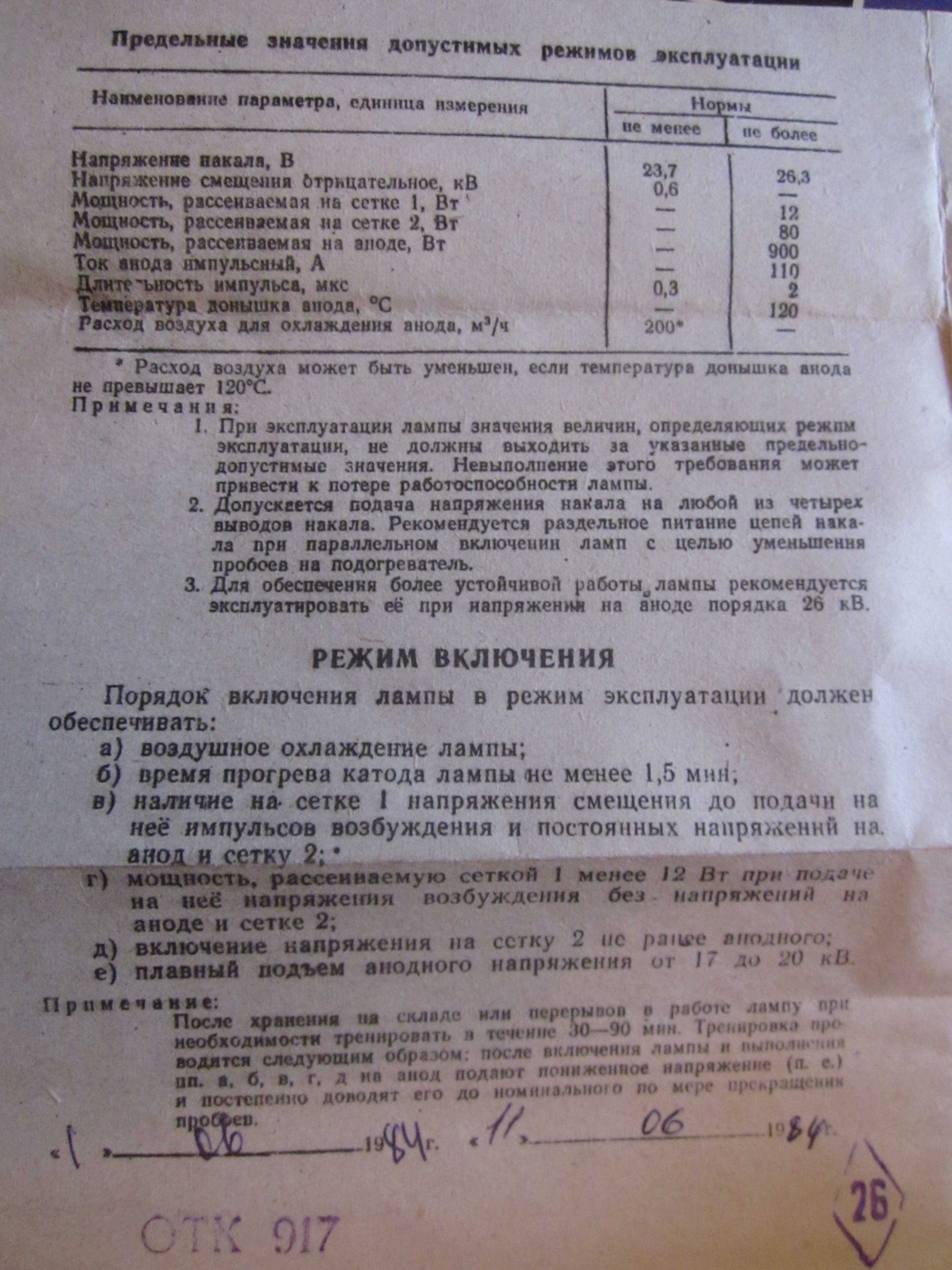

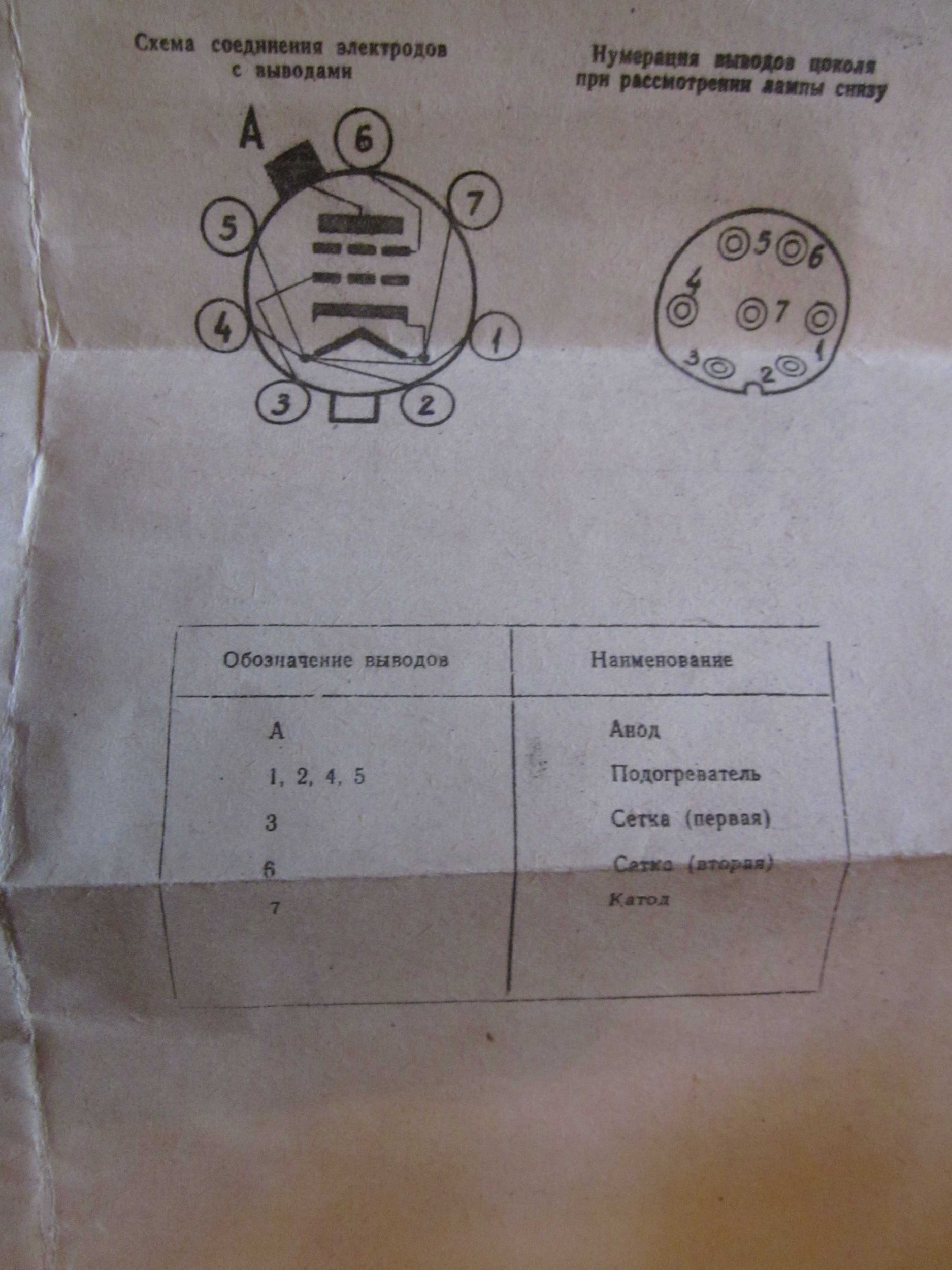

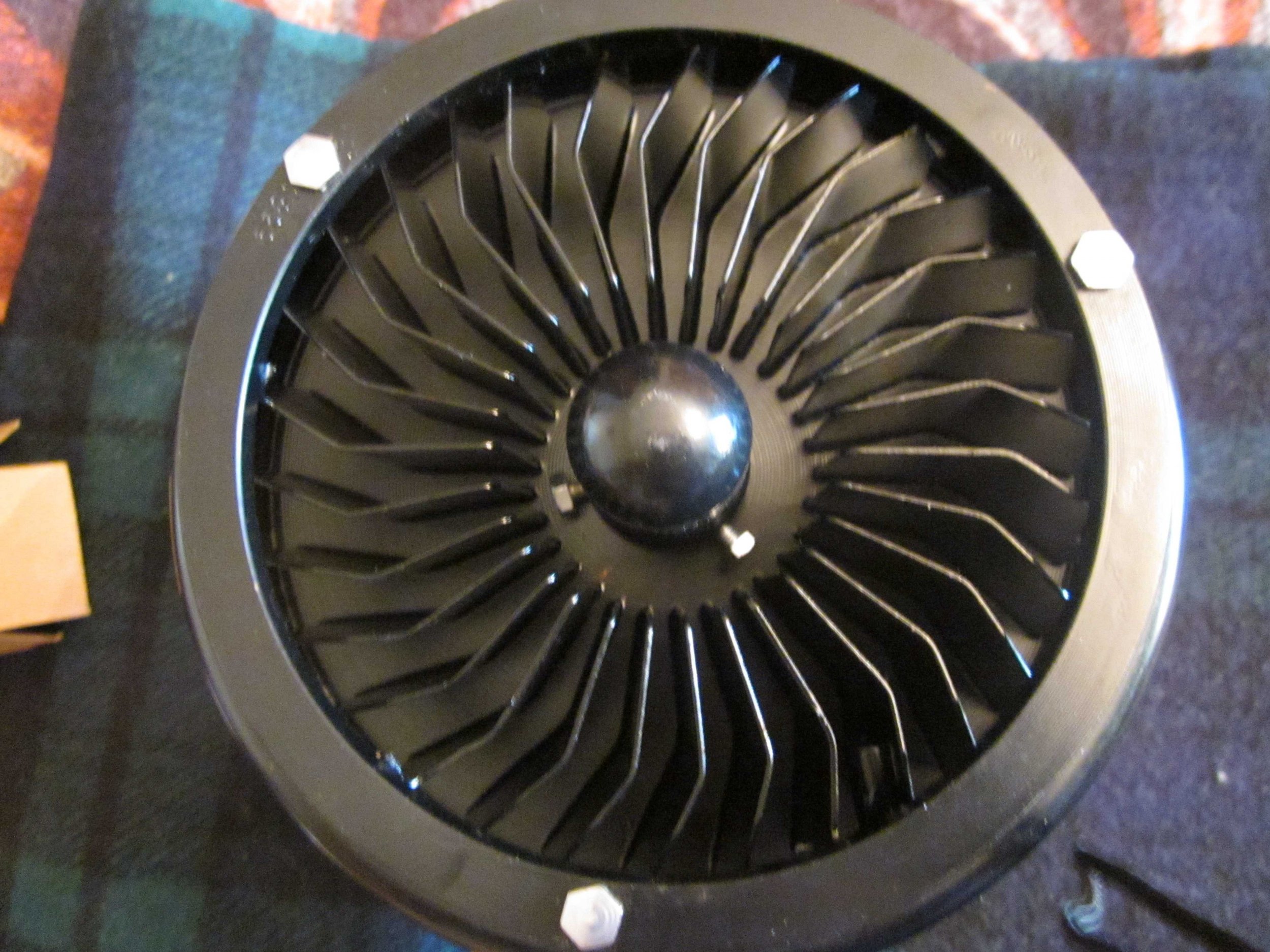

Приборы Г-411 (как и Г-412) слабо представлены в справочной литературе. Сегодня мне пришла посылка, где - среди прочего - оказалась этикетка на лампу Г-411.
Едва ли не самое интересное в этом приходе.

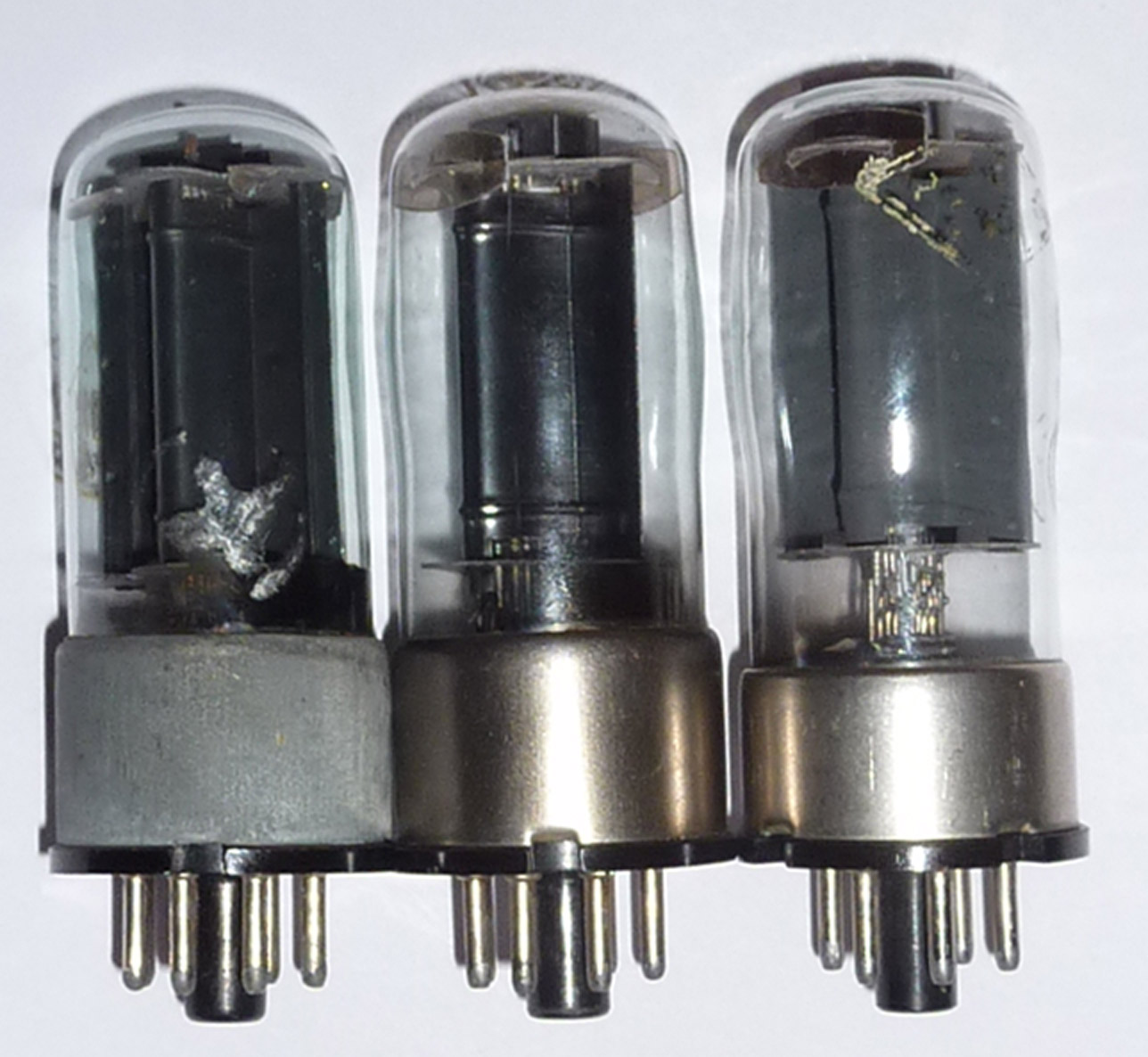

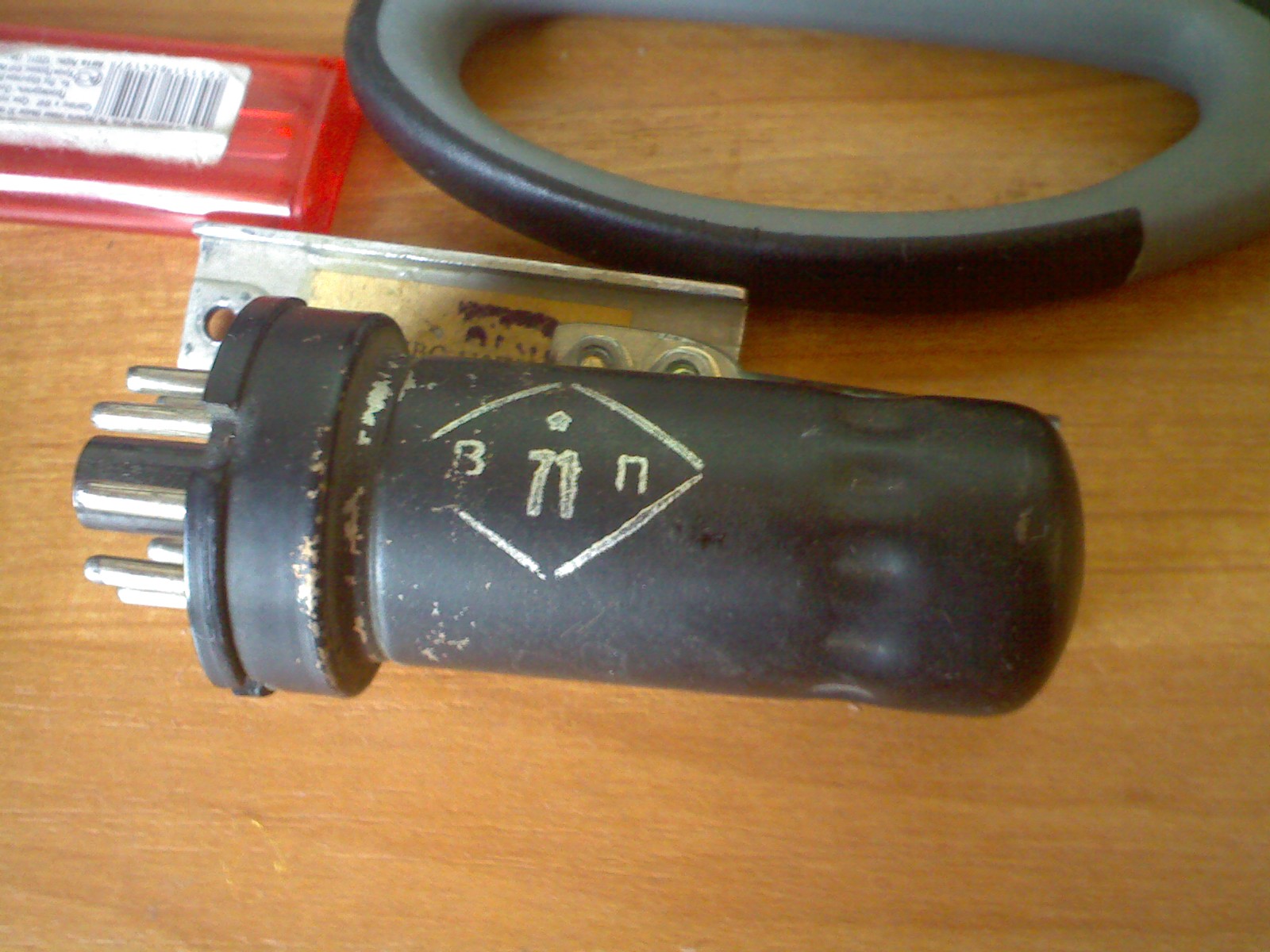

Ещё интересна 13П1С (на снимке в середине). Слева и справа - уже были здесь.
По датам: IX-45, VII-52, X-55. У всех разное покрытие анода. И интересны штампы на приборах по краям.



Пока не известно.

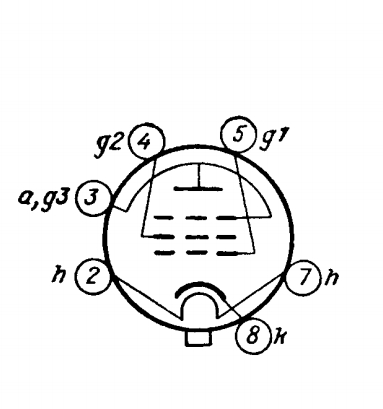

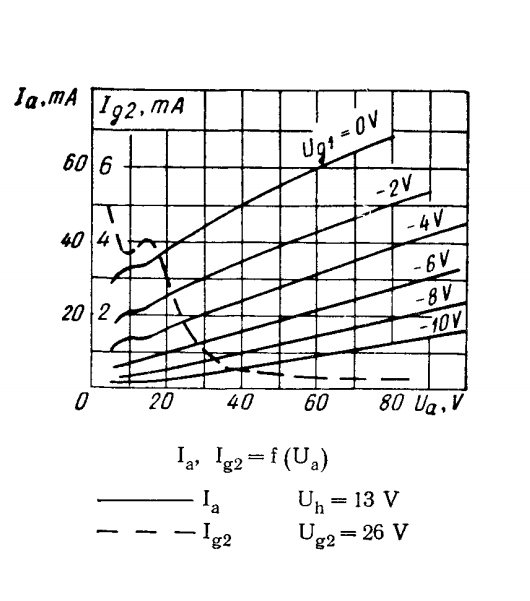

Интересна арматура: для обеспечения работоспособности прибора при напряжении 27 В третья сетка соединена с анодом.



Может второй вывод просто отломился в месте выхода из стекла ?

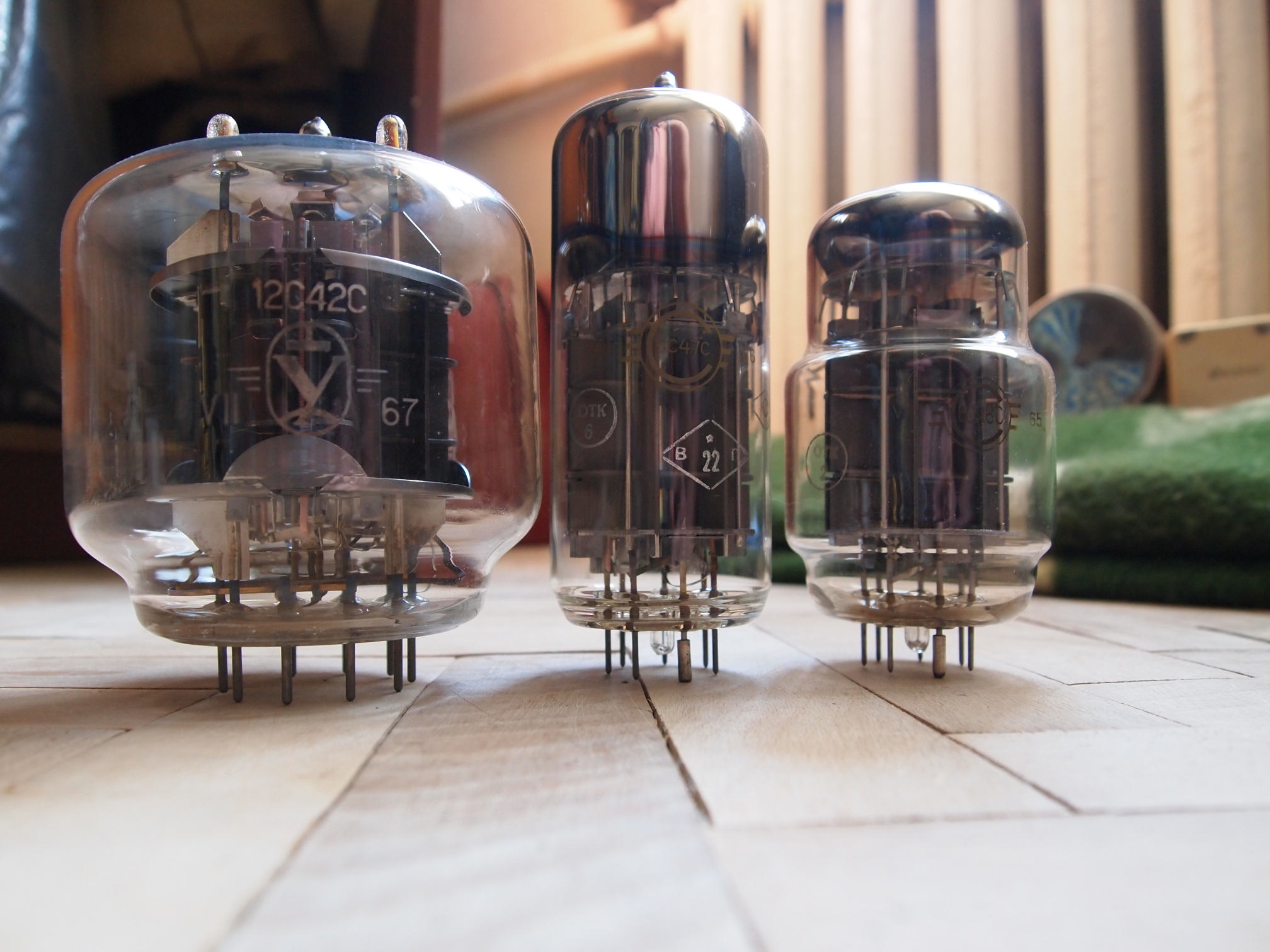

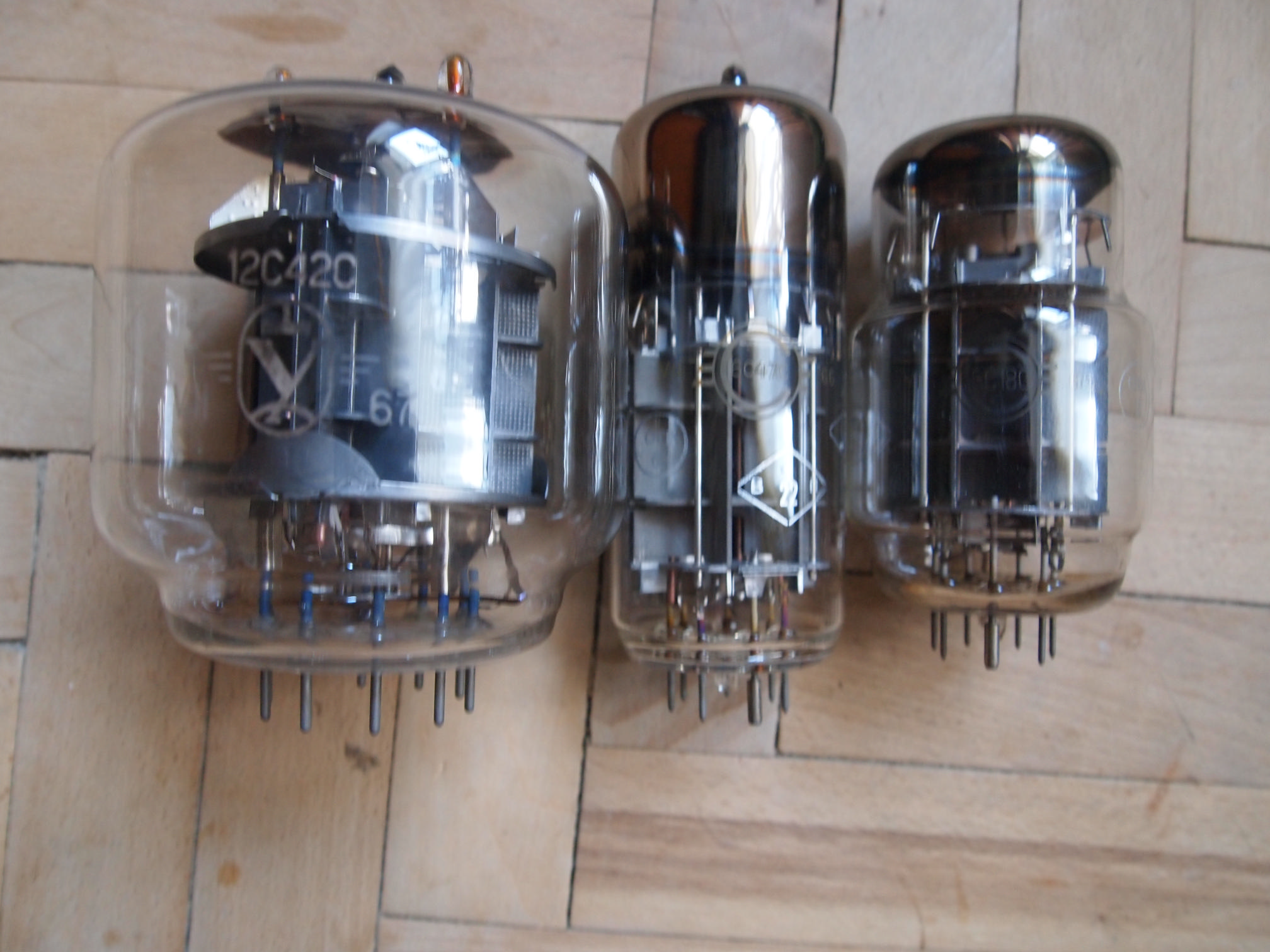

Продолжаю выкладывать фото своей маленькой коллекции... Так, сегодня парочка настоящих раритетов - стабилизаторные триоды 12С42С и 6С47С. За первой я охотился 5 лет!!! И вот, она у меня. А вот 6С47С - это, как оказалось впоследствии - еще большая редкость чем 12С42С! Если 12С42С в последние годы стало всплывать несколько штук на горизонте, ну и фотки появились в сети, то 6С47С в сети есть только одна фотография:
http://audioportal.su/attachment.php?attachmentid=1692&stc=1&thumb=1&d=1223892809
(ГУ-50 приложена для масштаба))) )
Собственно - лампа с этого фото, по счастливому стечению обстоятельств))) и оказалась у меня))).
Область применения данных ламп - ламповые стабилизаторы наземной и бортовой спецаппаратуры. Т.Е., по сути, эти две лампы являються... гм... скажем так. тупиковой ветвью развития линейки ламп 6С18С (приведена на фото для масштаба) и легендарной и очень массовой 6С33С. 12С42С это так сказать умощненная версия 6С33С ( мах. ток анода 1.2А !!! 120Вт рассеиваемая мощность на аноде!!!). Но, ввиду низкой надежности - лампа в массовое производство не пошла. По слухам применялась в одной из РЛС 60-х годов. Выпущено ламп было крайне мало. Выпускалась только на Ульяновском радиоламповом заводе. А по 6С47С, кроме даты изготовления и завода-изготовителя (Светлана), никакой информации нет вообще(((.

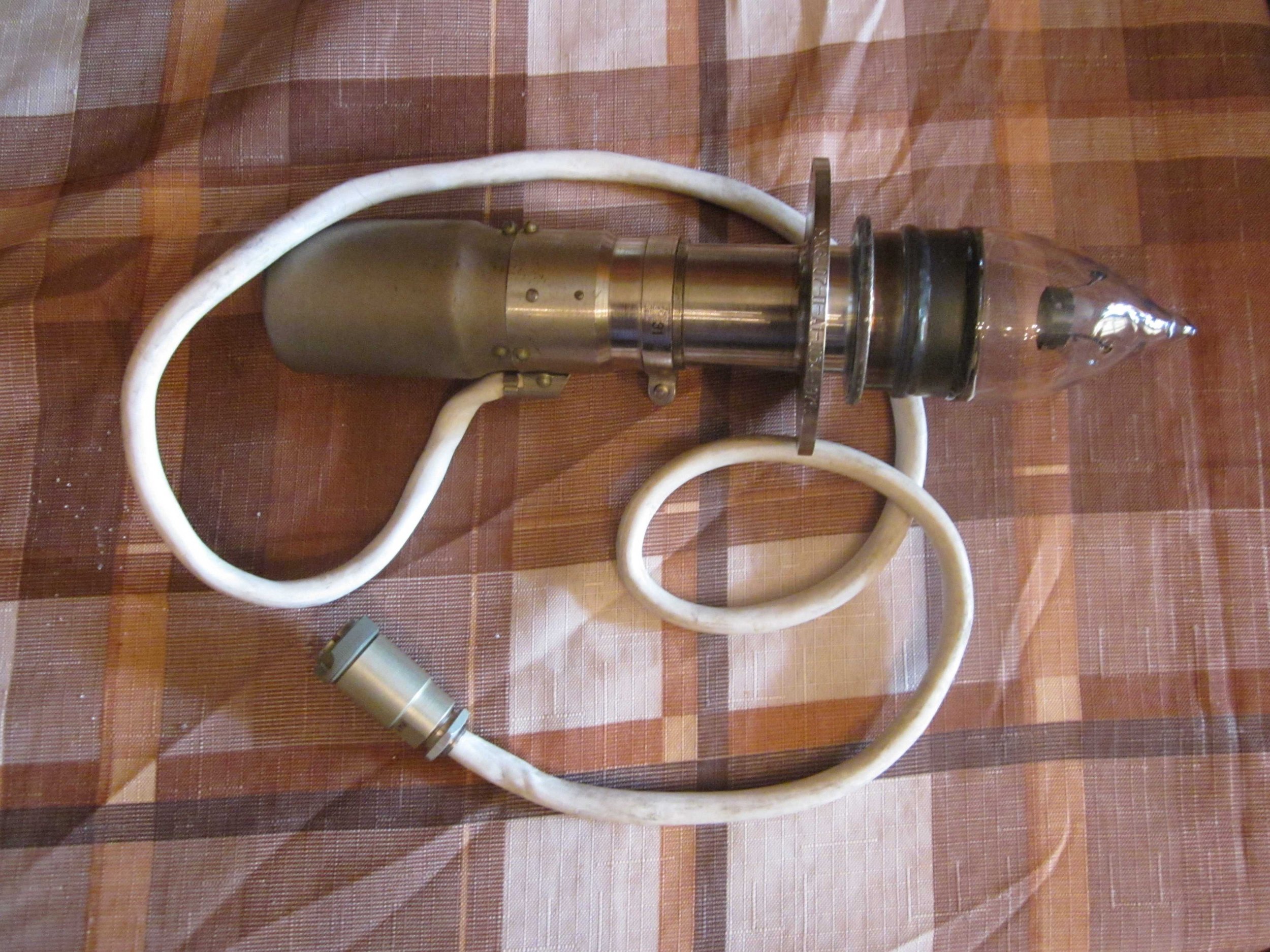

Датчик от масс-спектрометра. С предусилителем.



А ты расскажи как устроен и как работает вот этот вот приборhttp://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-221#post-103596



А я сказал его предназначение, а дальше можно будет гуглем нагуглить всё, что интересует.

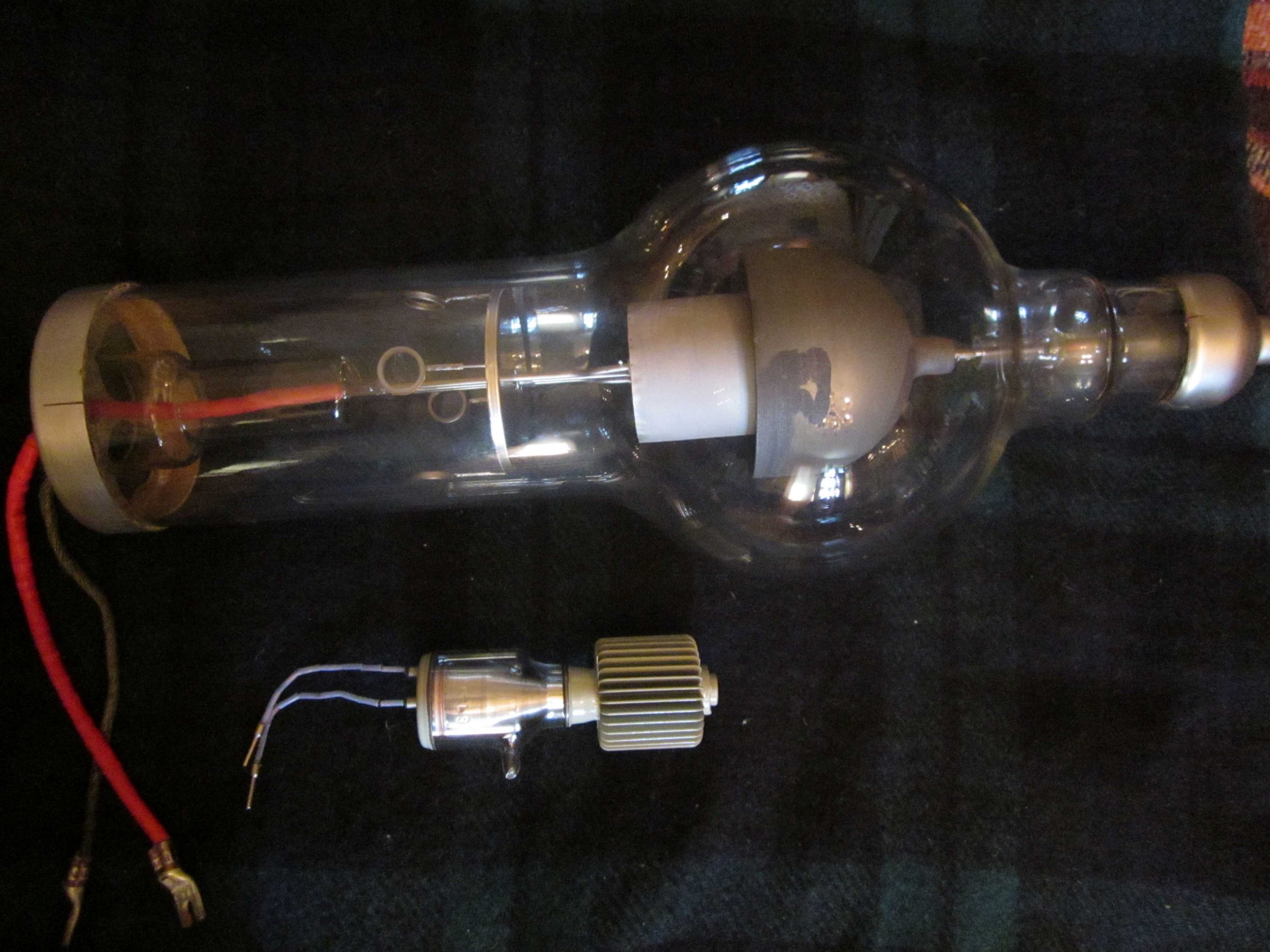

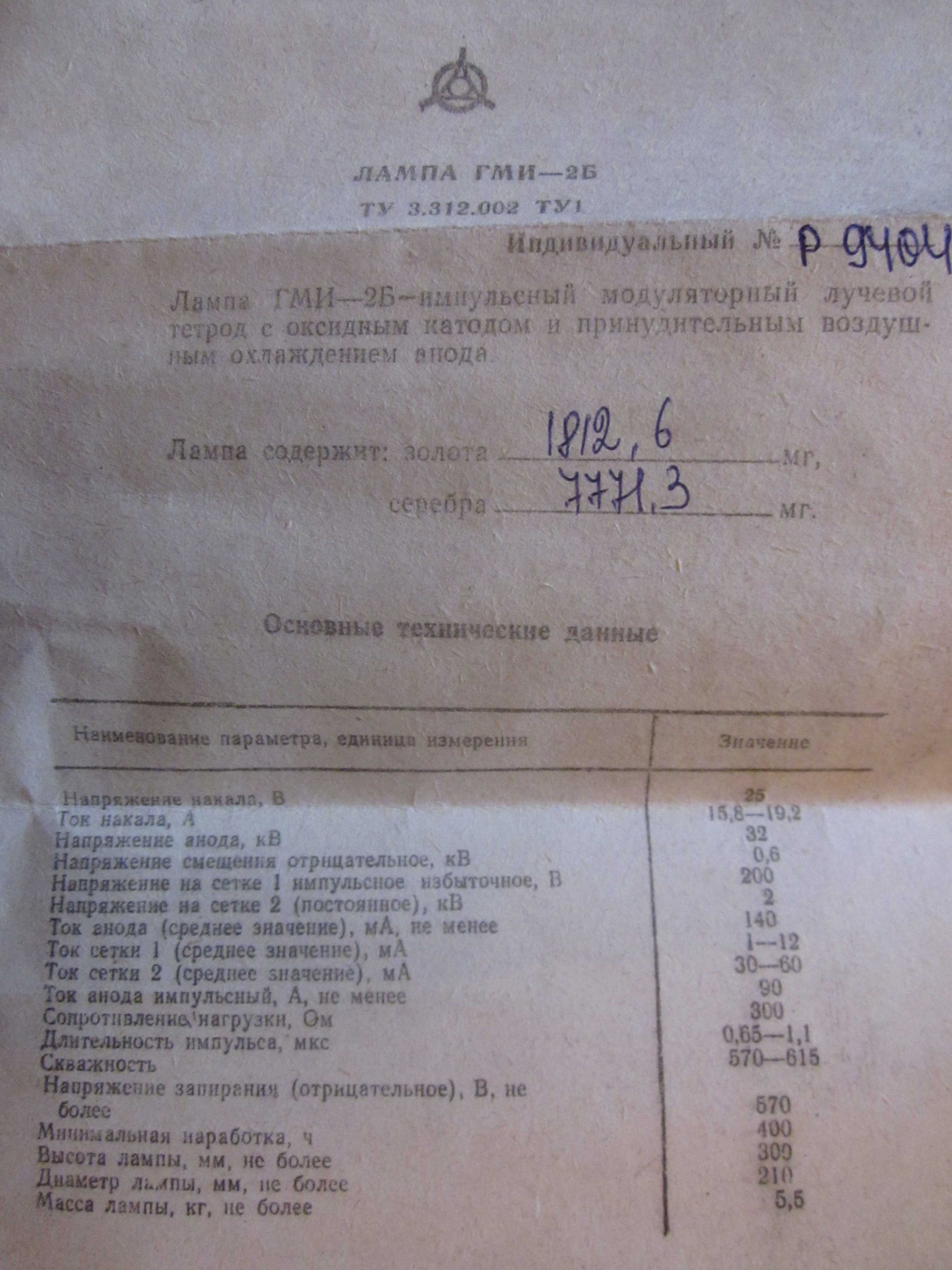

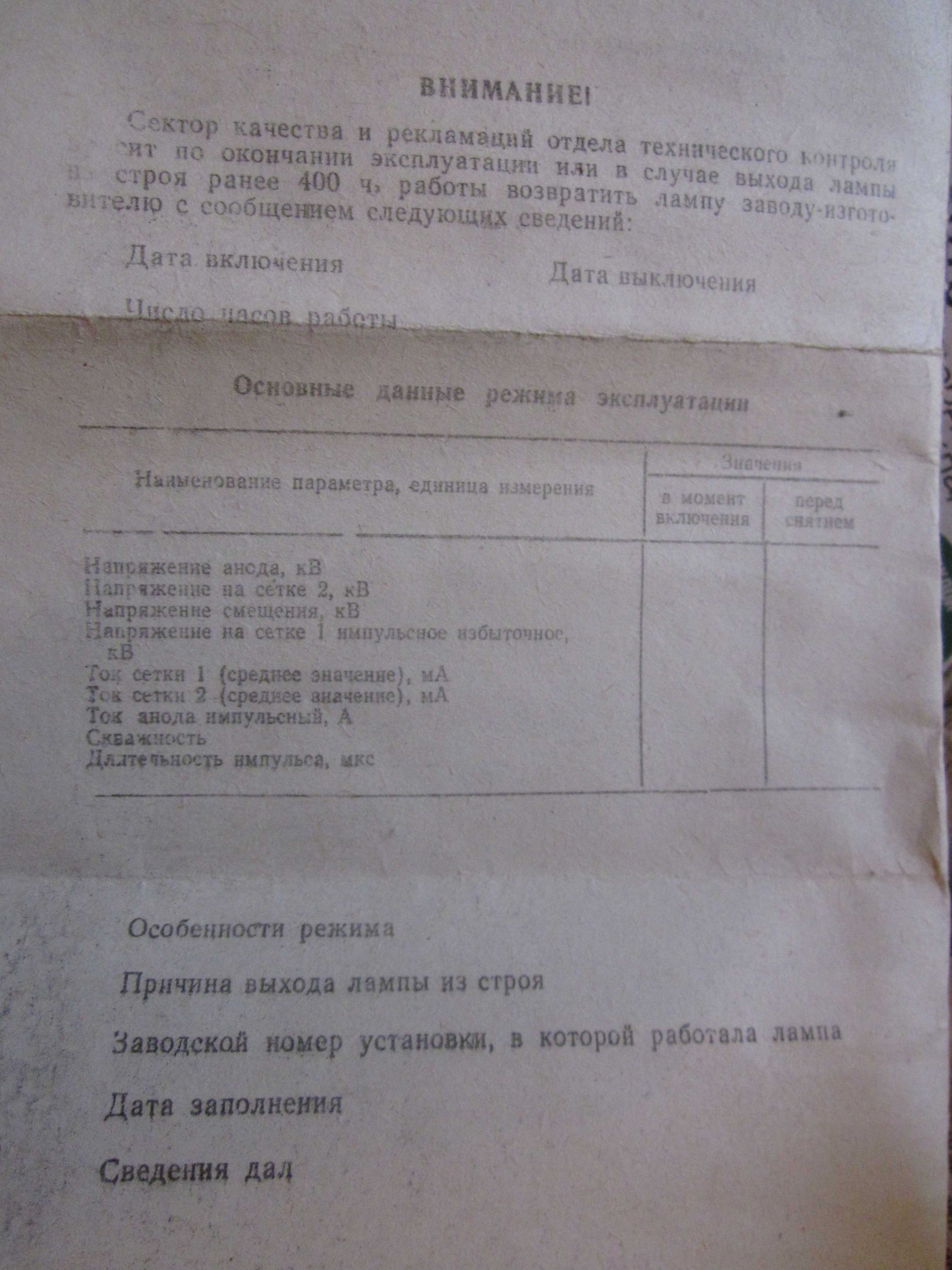

Монстроуозная стеклянная лампа ГМИ-2Б. Внутри объединены 10 лучевых тетродов. ток анода в импульсе - 90 ампер.


"Случайно попал мне в руки.." (с)



Мам-ма!!



ТВБ-1 - термопреобразователь для измерения ВЧ переменки. Состоит из нагреваемого ВЧ-переменкой резистора и термопары в одном вакуумированном объеме. Применяется в измериловке и метрологии. Достоинство - способность измерять напряжение не только синусоидальной, но и любой другой формы (резистору пофик какой формой его греют).
