Интересные и необычные ЭВП

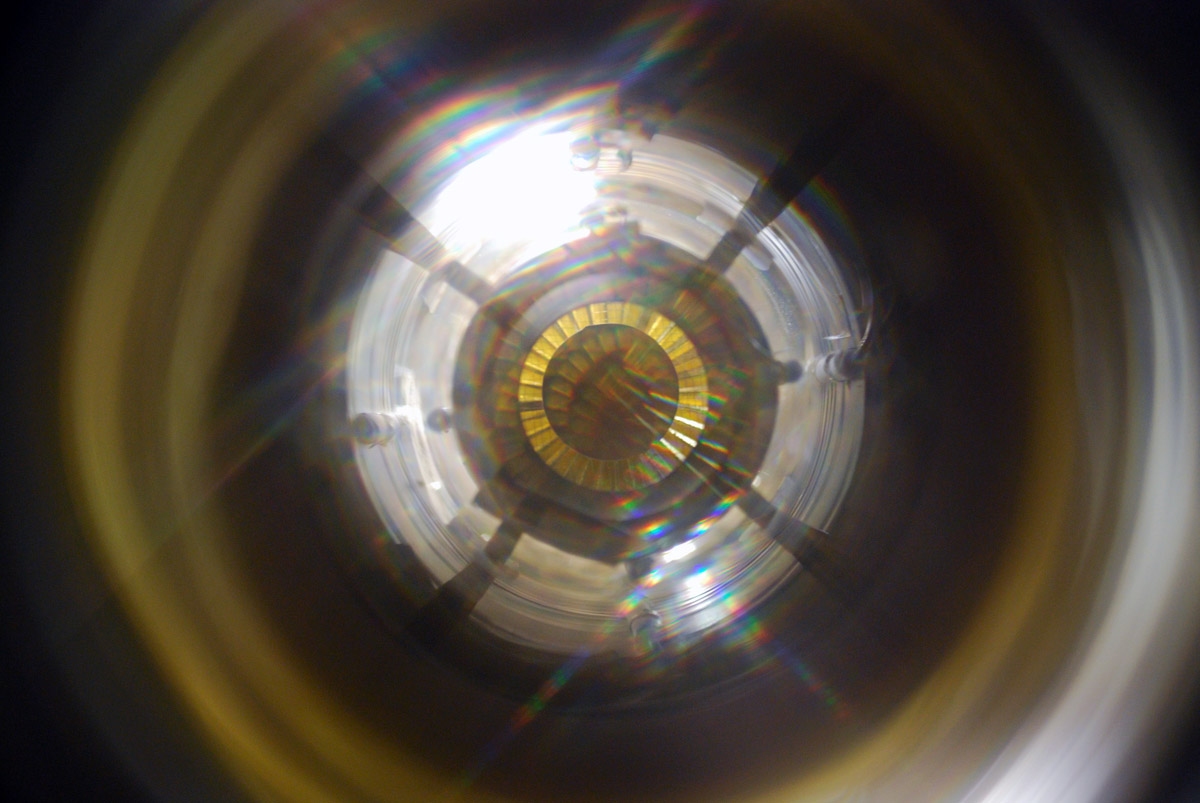

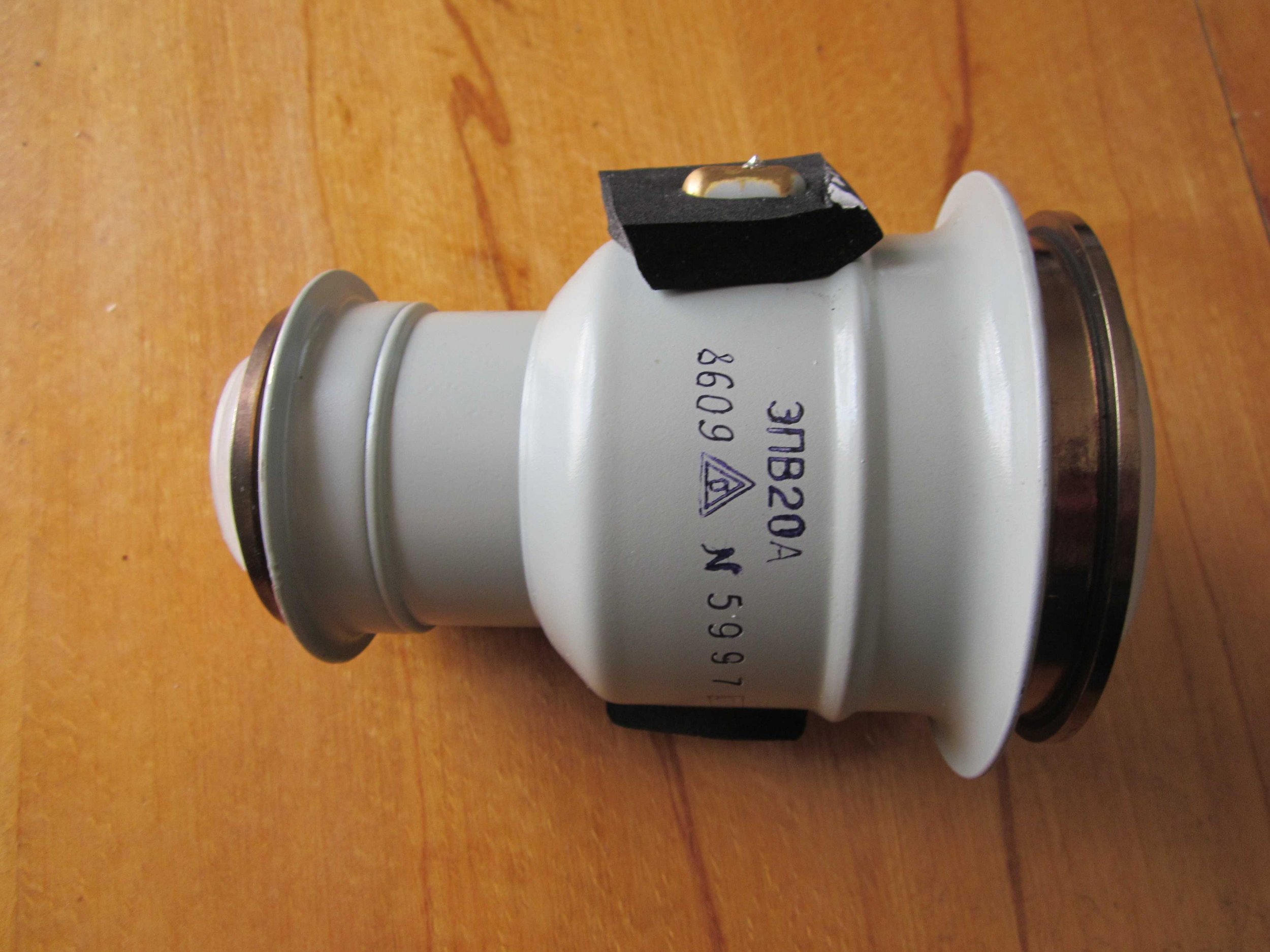

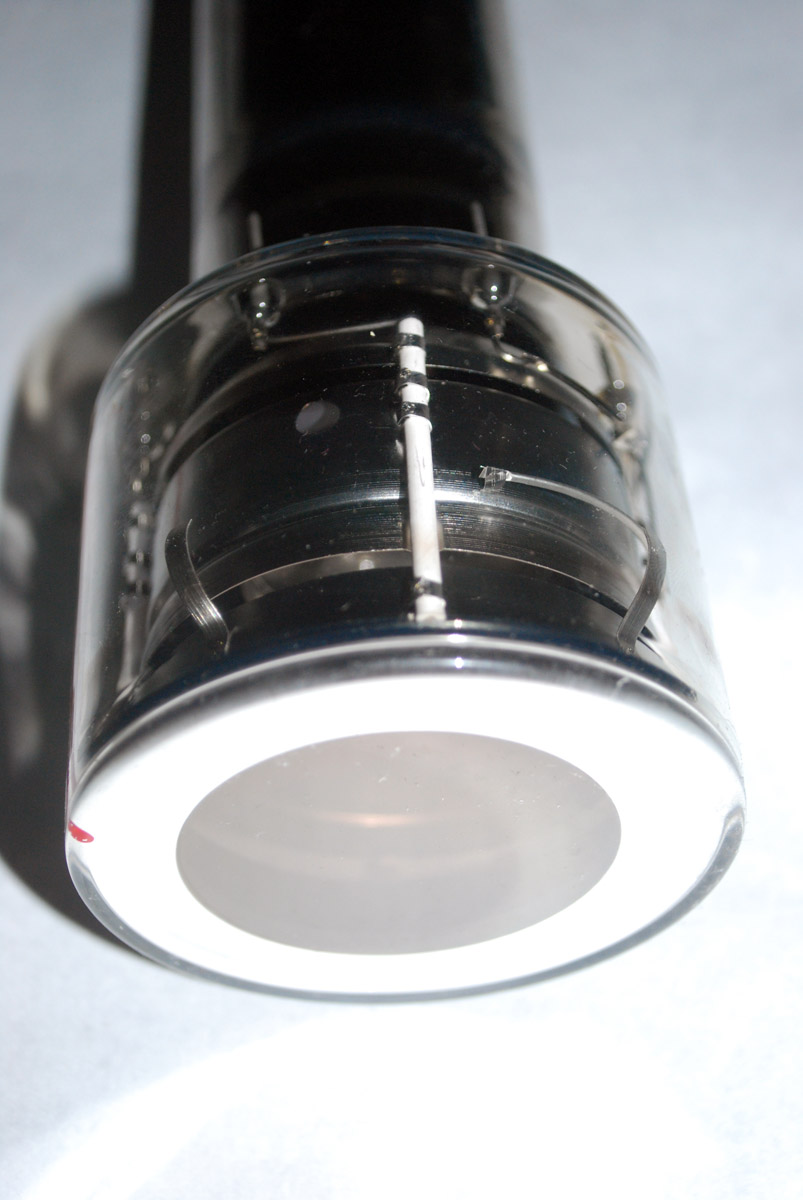

ЭОП ЭВП20А. 1-ое поколение.

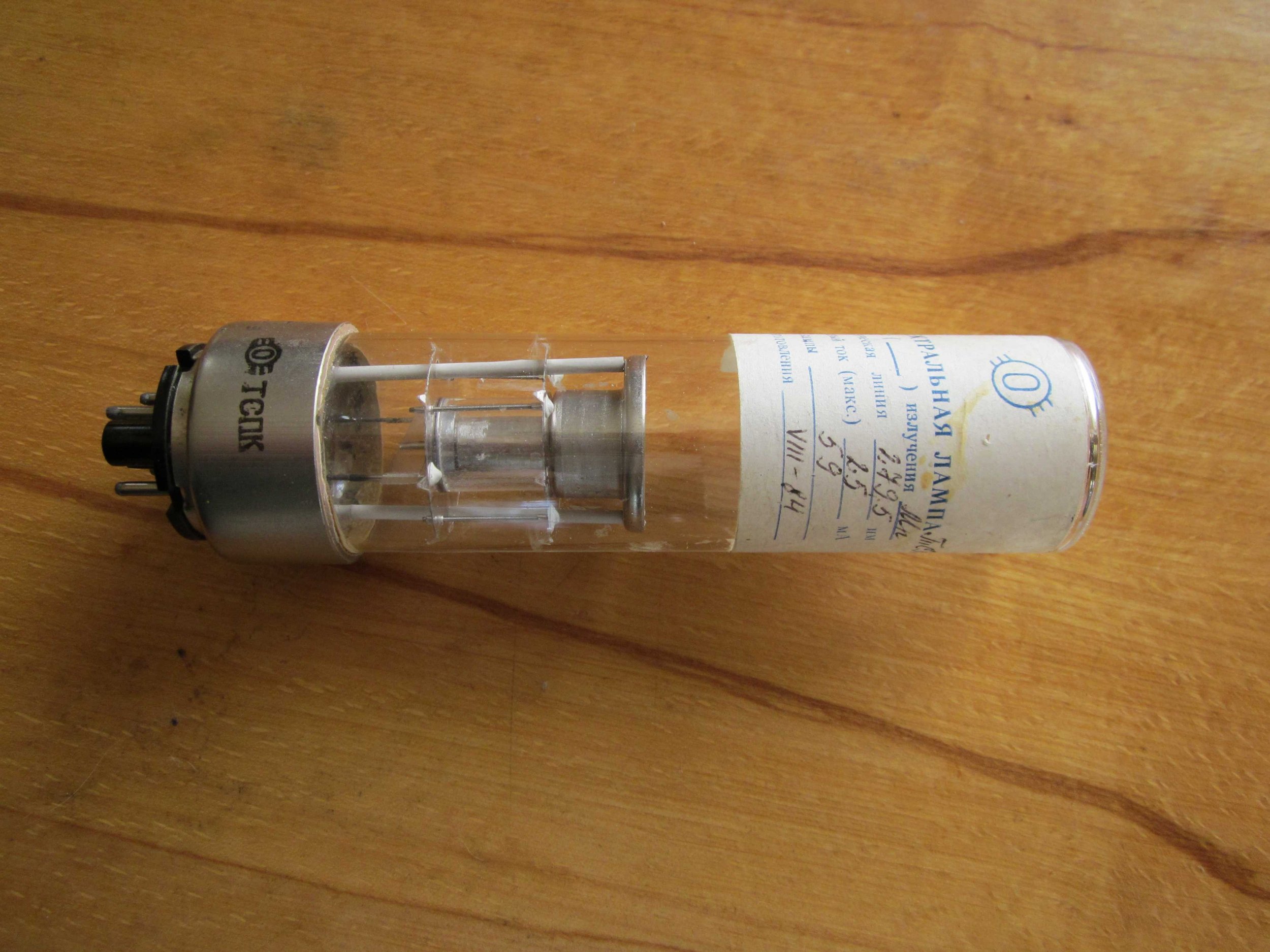

Спектральная лампа ТСПК, рабочий материал - Mn, 279.5нм

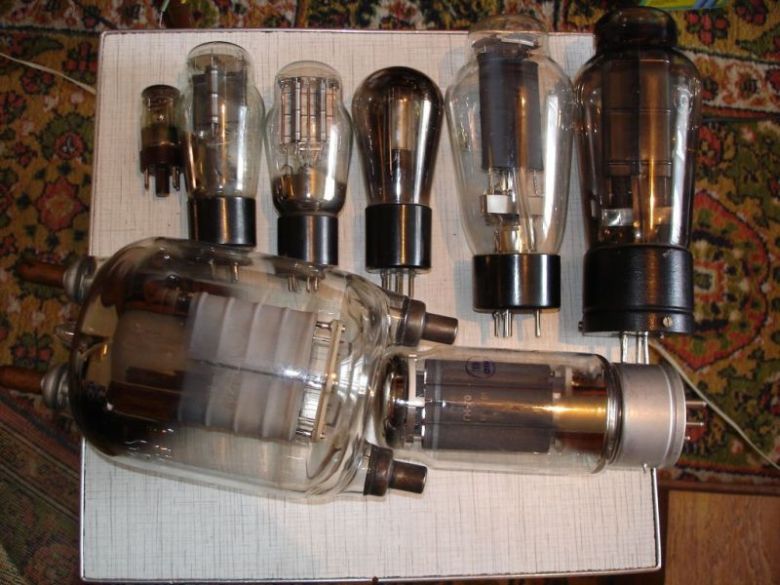

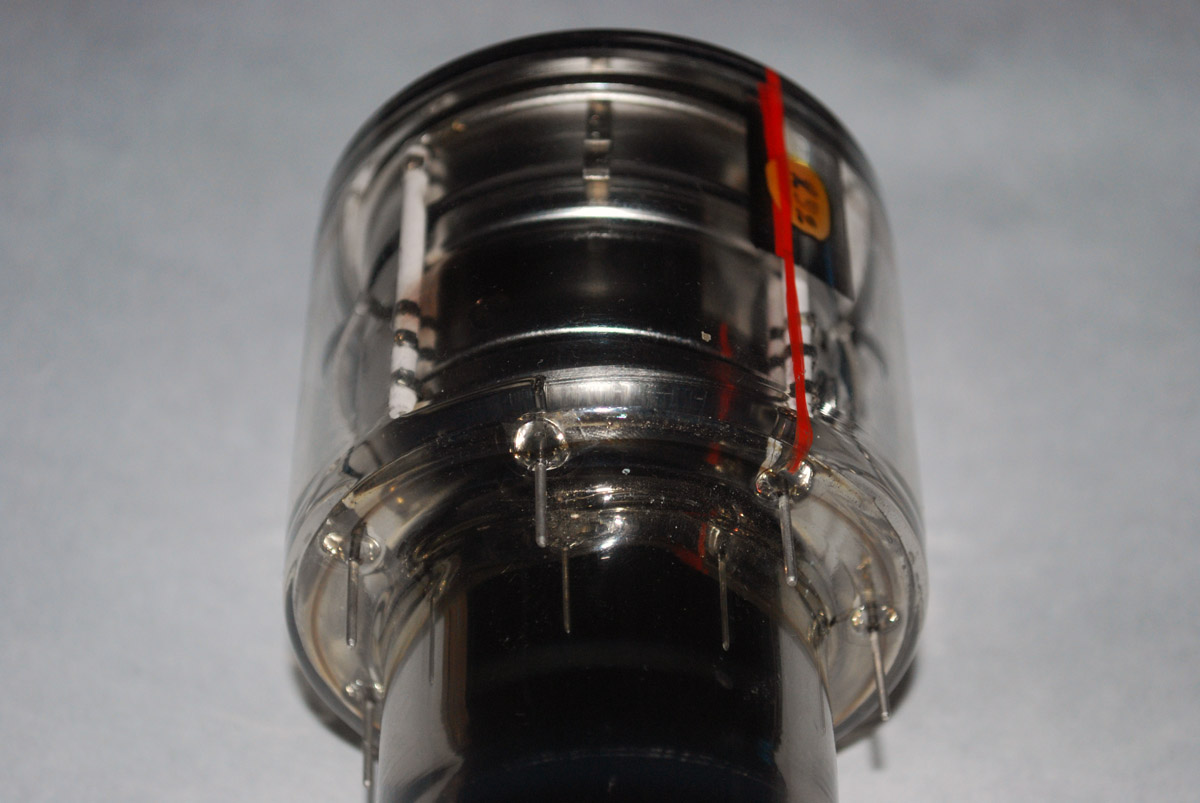

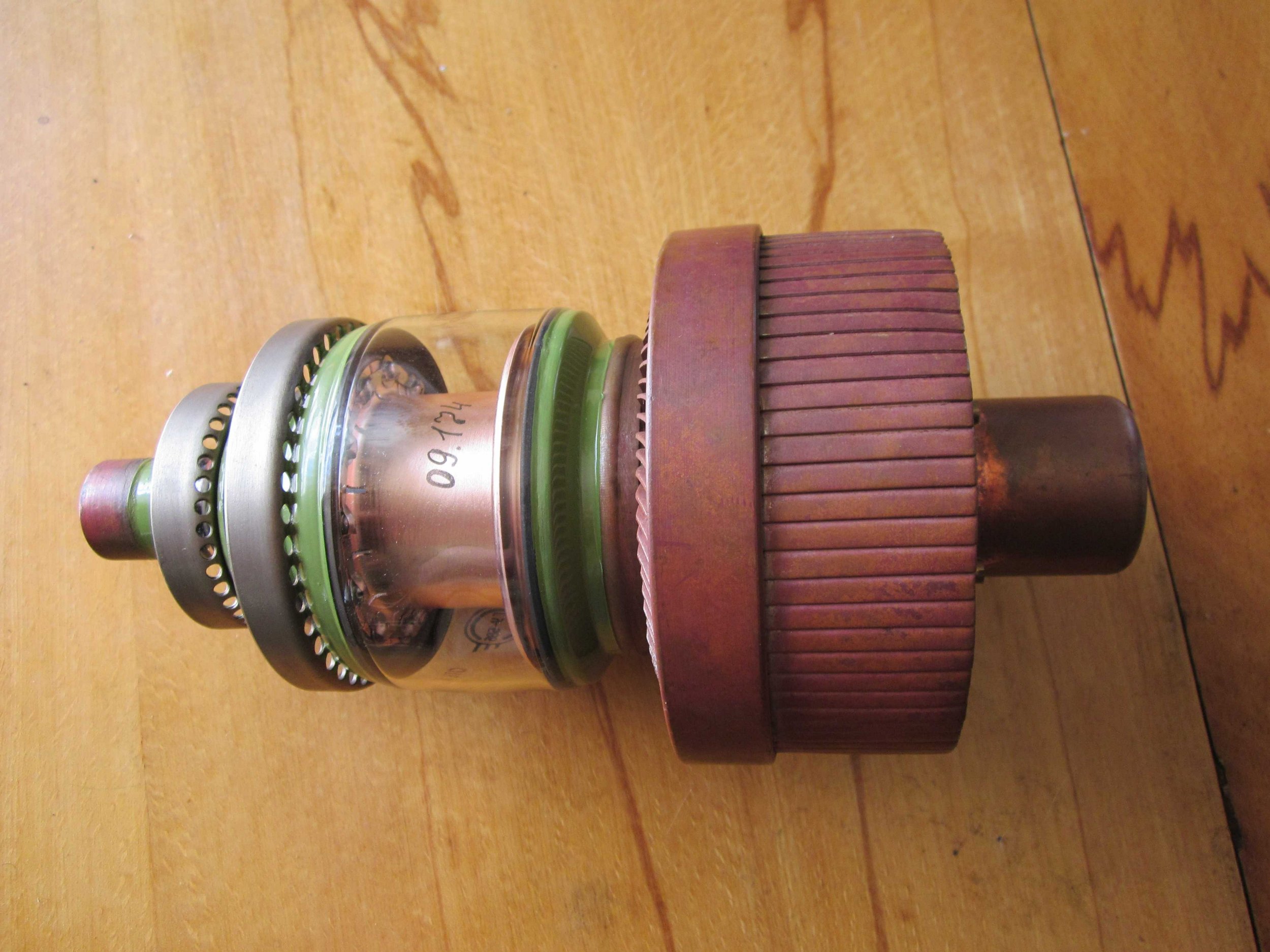

Генераторный триод ГУ-58Б. Частота - до 300МГц .



Приветствую!
Давненько листаю данную тему. Решил и я "похвастаться" своими скромными запасами))) Сразу уточню - спект моих предпочтений - древние ПУЛ. В основном советские и немецкие, периода до Второй Мировой. А так же советские малосерийные, опытные, и другие небанальные ПУЛ. Правда есть и всякие другие интересные вакуумные изделия - раньше собирал все подряд, но понял что невозможно объять необъятное))), и теперь направление коллекции оформилось более четко))). Начнем с этой кучки.

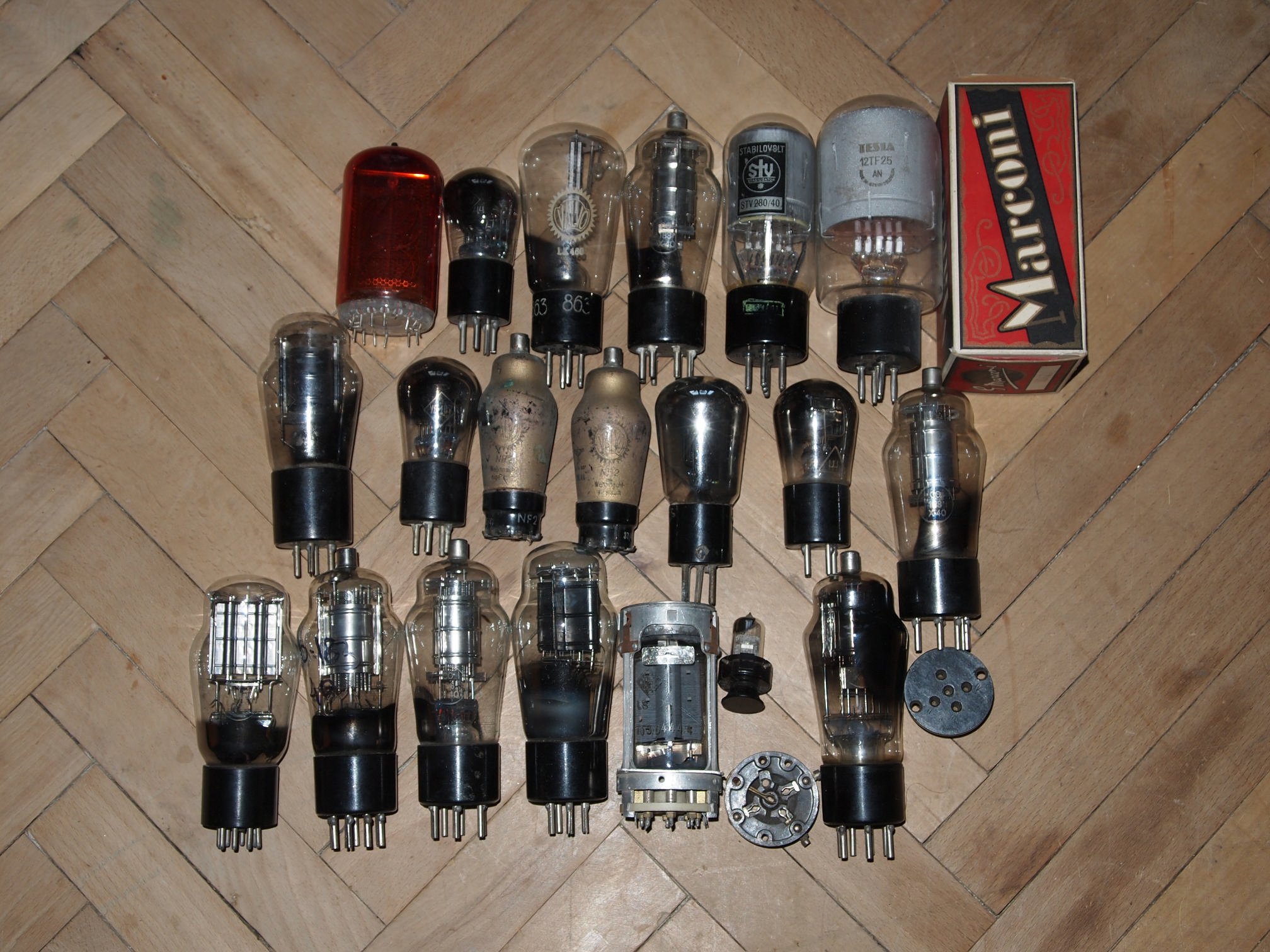

Перечислю кратко что мы видим на фотке:
- парочка стабиловольтов - один вермахтовский - STV280/40 и Tesla 12TF25,
- старые советские ПУЛ типов СО-183, УБ-107 (по 3-4шт. каждой),
- в красивой коробке Marconi английский вариант немецкого кенотрона AZ1 - MAZ1,
- третья лампа в первом ряду - одобренный удифилами и Вермахтом прямонакальный триод фирмы Valvo - LK460.
- в нижнем ряду парочка советских прямонакальных триодов - УО-186 и 6с4с - лампы в принципе довольно банальные, но 6С4С 1951го года, с печатью опытная, похоже из самых первых выпусков.
- так-же в нижнем ряду вермахтовский "прототип" нашей ГУ-50.
- и еще один малюсинький триодик, на вид даже меньше чем широко известная RV12P200.
П.С. Согласен, цифровой индикатор в данной куче не совсем логично выглядит, на фотку попал, так сказать. случайно))).
П.П.С. Залил фотку получче.



Поехали дальше. Как по мне - довольно редкая лампа - ГИ-1. Использовалась в первых советских послевоенных радарах П-3. Производство МЭЛЗ, 1954 год. Лампа к сожалению "дохлая" - насосала воздуха(. Но на полке свое место нашла)).
П.С. 6Н8С для масштаба.



Продолжим. Фото правдо довольно таки старое, и большинства "банальных" ламп с него уже нету, но все же - предположу что там есть пара-тройка "интересных и необычных".
Итак - на фото собраны старые и не очень прямонакальные триоды малой, средней и большой мощности:
УБ-240 - 42года,
УО-186 - 46г.в.,
6С4С - 51г.в. ("опытная"),
СО-118 - неизвестно какого г.в. (правда триод не прямо- а косвеннонакальный),
ГМ-57 - 58г.в.,
УБ-180 - неизвестно какого г.в.,
ГМ-70 - 81г.в.,
ГУ-48 - 80г.в.



Интересная подборка.
Стабилитроны хороши.
Жаль, что LS 50 снята в панели. Не виден ключ, хорошее отличие как от ГДР-овской P50/2, так и от отечественной ГУ-50

Интересный конструктив. 20-ми годами от него веет.

УО-186 - почему её считают ненадёжной?


************************
А теперь о своём.
С развитием в 30-х гг. аппаратуры УКВ диапазона выяснилось, что имеющиеся ЭВП, в том числе и новейшие на тот момент октальные, для работы на частотах св. 50 МГц малопригодны. Выход был найден в разработке ламп серии жёлудь с короткими выводами и уменьшенным размером баллона. Панели для таких ламп оказались велики, сравнимы по размерам с панелями октальных ламп.
К концу 30-х гг. были разработаны пальчиковые лампы с уменьшенными размерами панелей. При этом арматура некоторых типов "желудёвых" ламп была пересажена в баллоны пальчиковых.

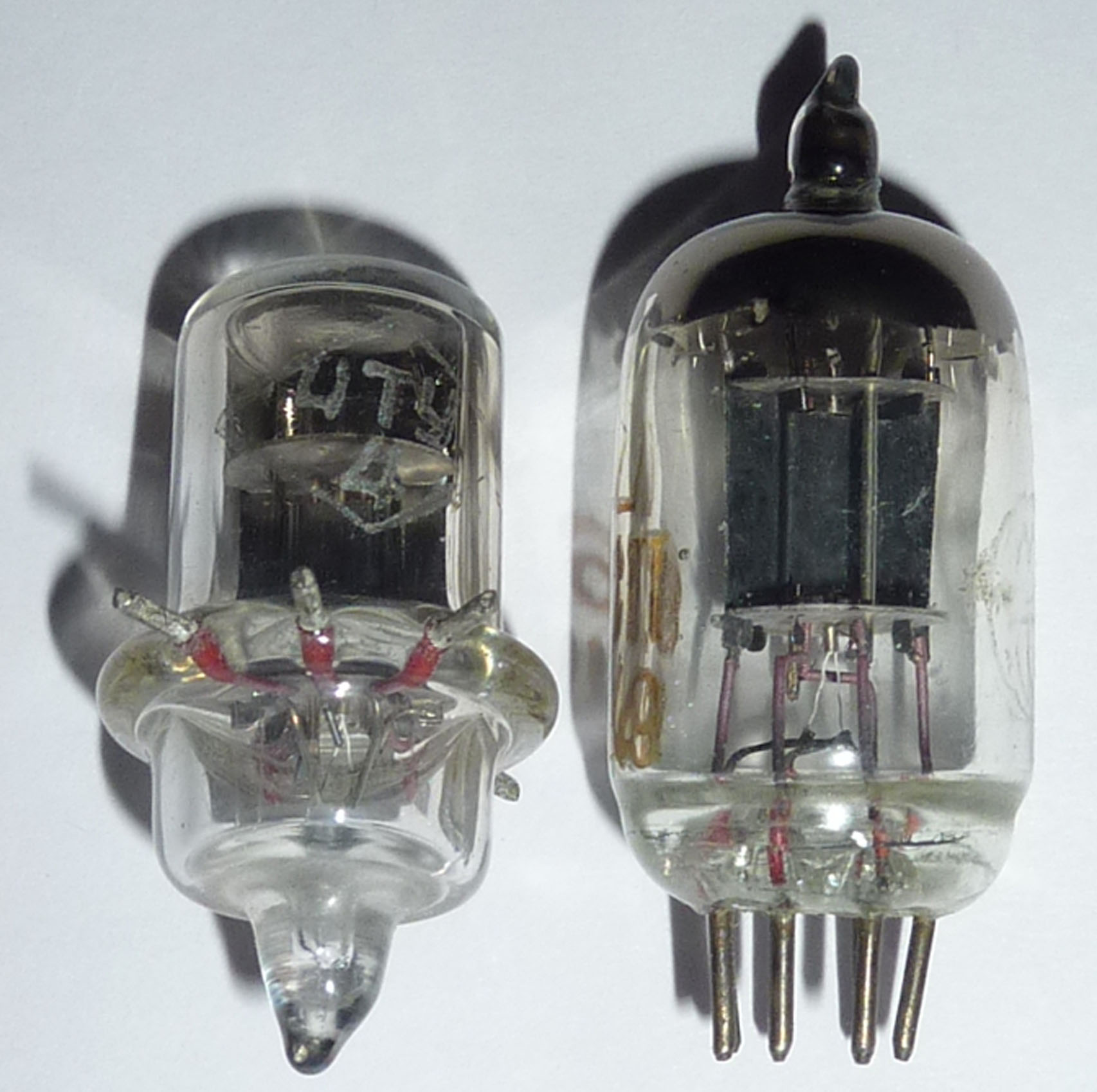

P1030712.JPG - 6С1Ж и 6С1П.



На P1030712.JPG видна идеинтичность арматуры. При этом 6С1Ж (II-63) "младше" 6С1П (IV-49). Обе сделаны на НЭВЗ'е.


Ещё сегодняшний приход.
Европейский (MULLARD) ртутный газотрон 866А.

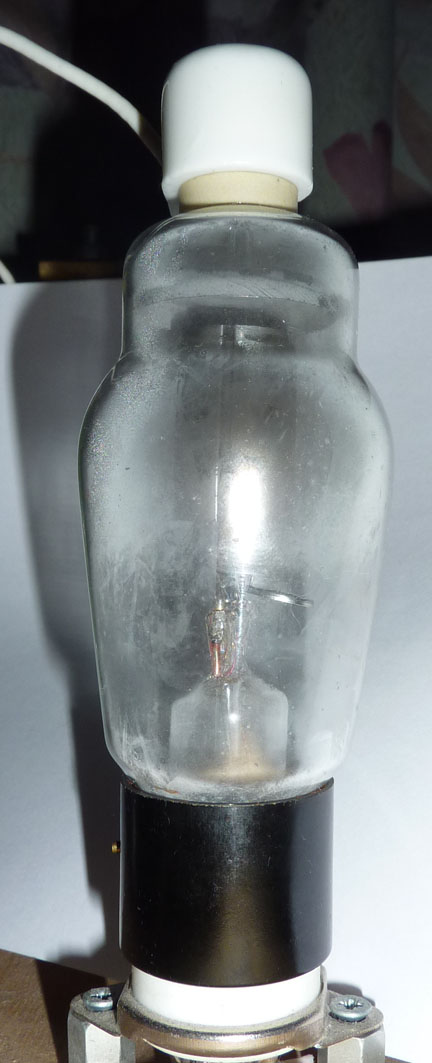

P1030713.JPG - начало прогрева, ртуть, испарясь, высаживается на стенках баллона;

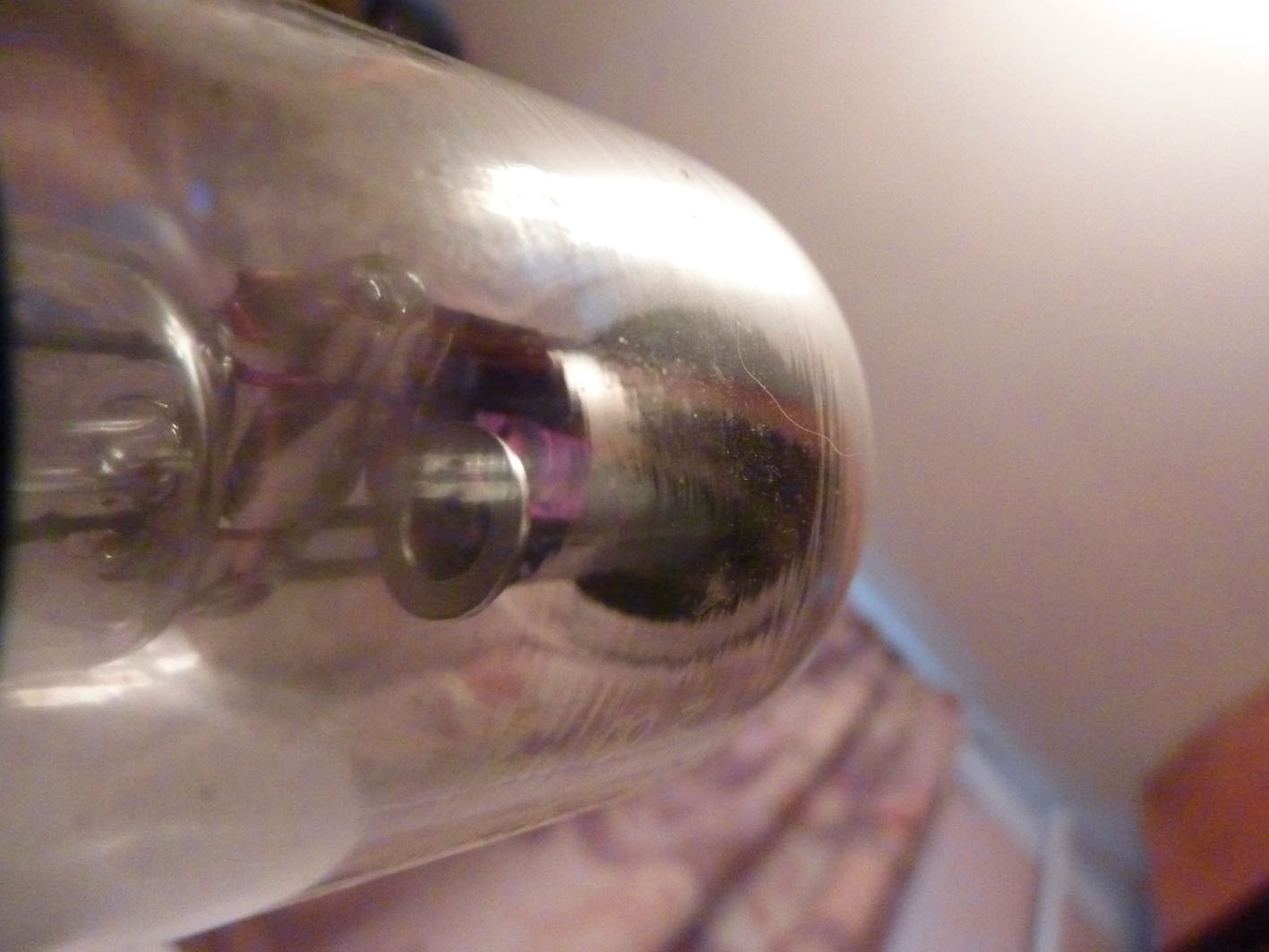

P1030716.JPG - виден катод нить накала; отличие от американских приборов - катод спиральный, а не ленточный;

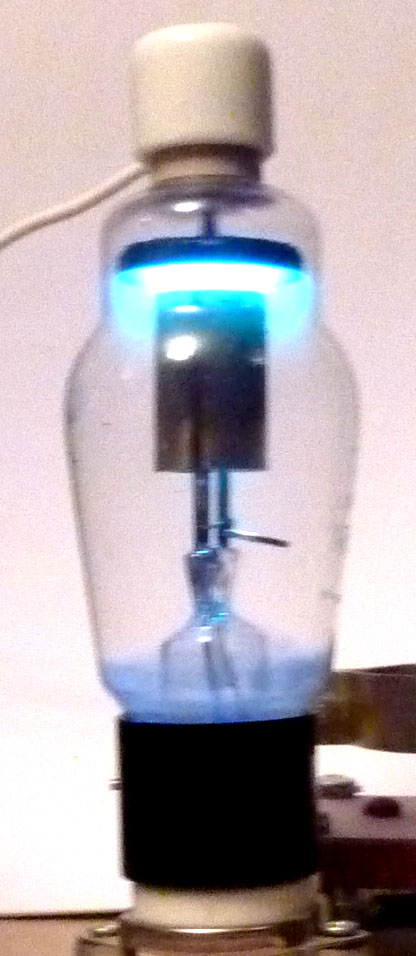

P1030718.JPG - в работе; снято без вспышки.

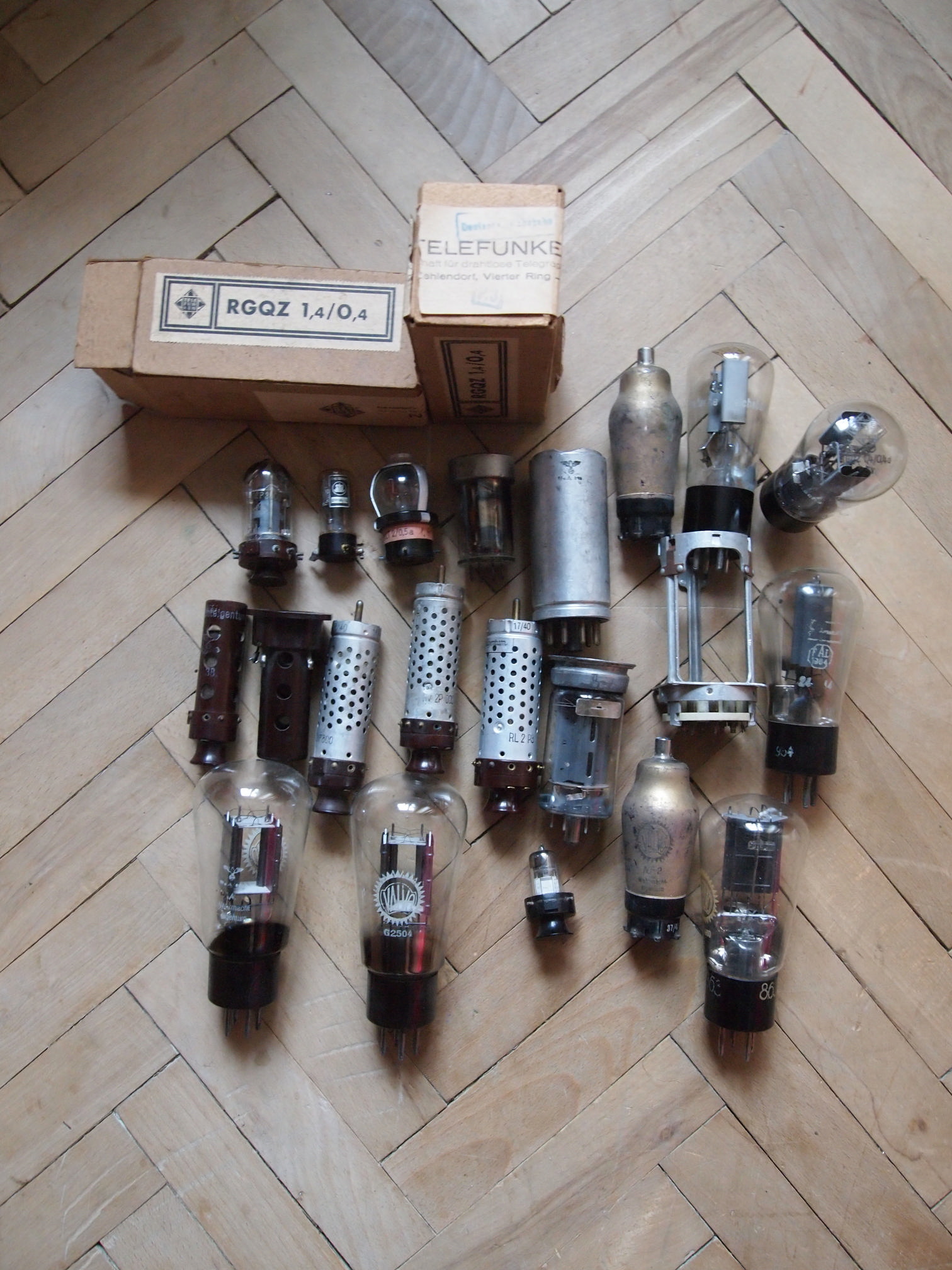

Продолжу. На следующем фото представлена подборочка всяких разных ЭВП выпущенных в Германии времен Второй Мировой и до нее. Почти они все принадлежали Вермахту (кроме парочки газотрончиков).
На фото мы видим (снизу вверх):
- уже показанный выше триод LK460 фирмы Valvo.
- парочка кенотронов G2504 фирмы Valvo,
- малюсенький СВЧ триодик RL2.4T1 фирмы Lorenz 43го года,
- несколько пентодов и триодов - RL12T2 Telefunken 38й год с панелькой Lorenz, RL2P3 Valvo 40й год, ну и парочка банальных RV2P800, ну и довольно интересный кенотрон принадлежавший Люфтваффе (с печатью BAL),
- в верхнем ряду - RV12P3000 TFK 42го года, мелкий стабиловольт с сетко-анодом - STV150/15, пожоже терморезистор HLT2/0,5a - http://www.radiomuseum.org/tubes/tube_hlt25a.html фирмы Сименс Хальске, неизвестного года,
- ну и, как по мне, парочка очень интересных газотронов (новехонькие в родных коробках) - RGQZ 1,4/0,4 фирмы Telefunken - http://www.radiomuseum.org/tubes/tube_rgqz44.html с надписями Reichsbahneigentum (т.е. собственность немецкой Ж/Д). Судя по датакоду на цоколе - 12 декабрь 1942 года.

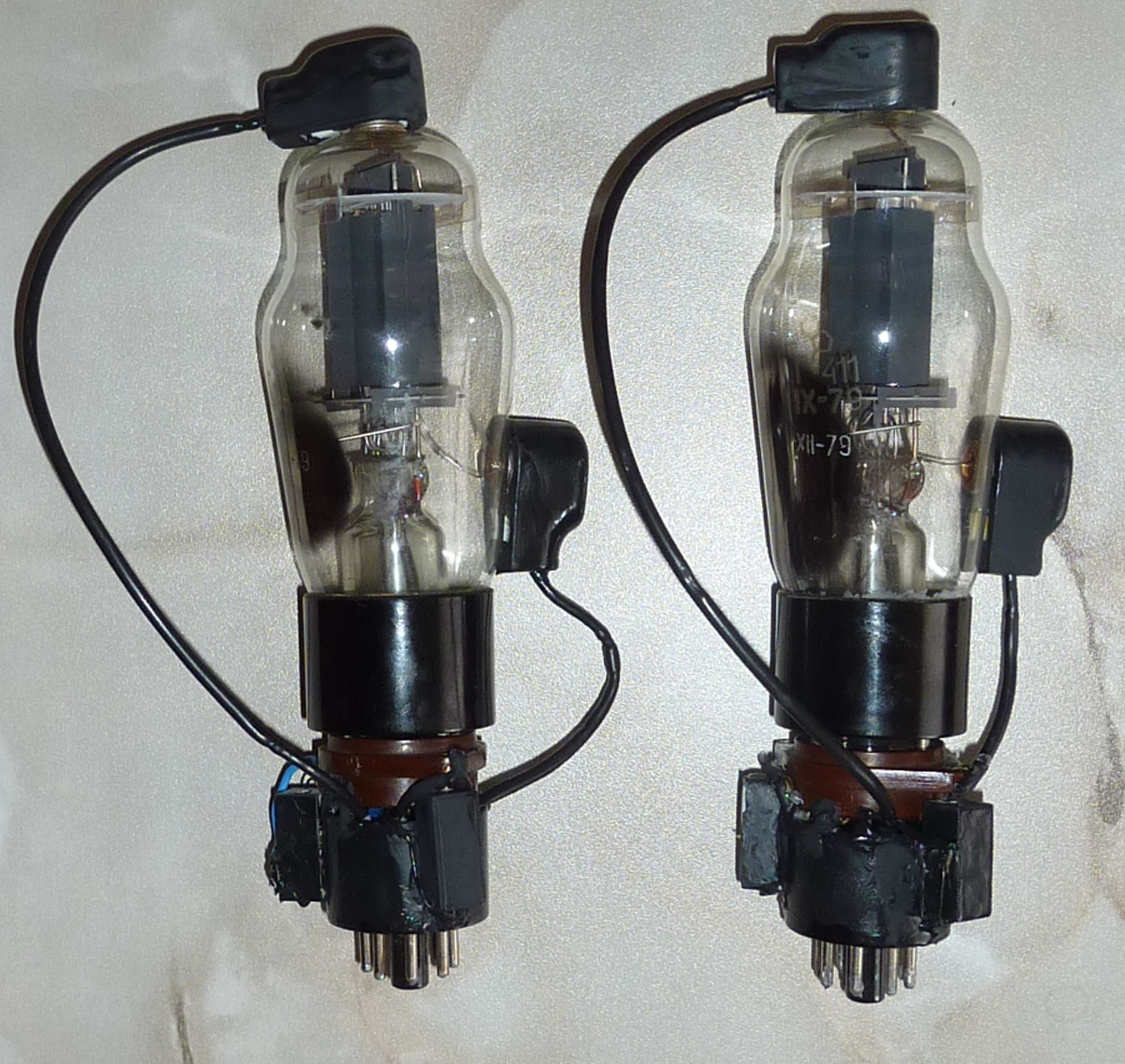

Г-411 на переходниках, позволяющих включать эти приборы в октальные панели.


>парочка очень интересных газотронов (новехонькие в родных коробках) - RGQZ 1,4/0,4 фирмы Telefunken
Действительно интересны.



Да, пожалуй весьма похоже, но чуууть поменьше. Жаль 83й щас под руками нет - уехала знакомому для лампомера Хикоковского - так бы сфоткал вместе. Если интересно - сфотаю их отдельно, более детально.



Европейские приборы обычно меньше американских.

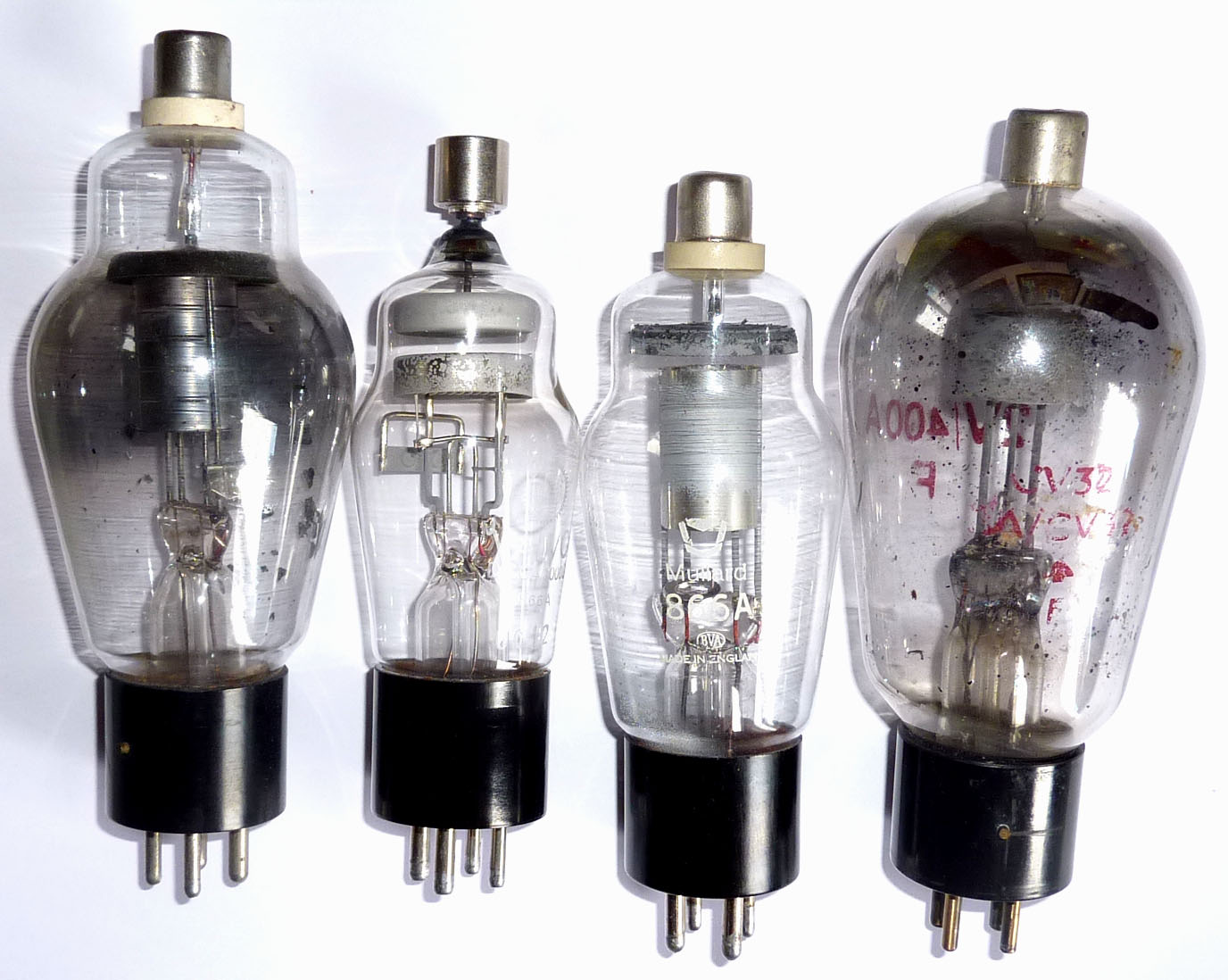

На снимке слева - 866А, далее - европейские разных фирм. На двух даже написано "866А".

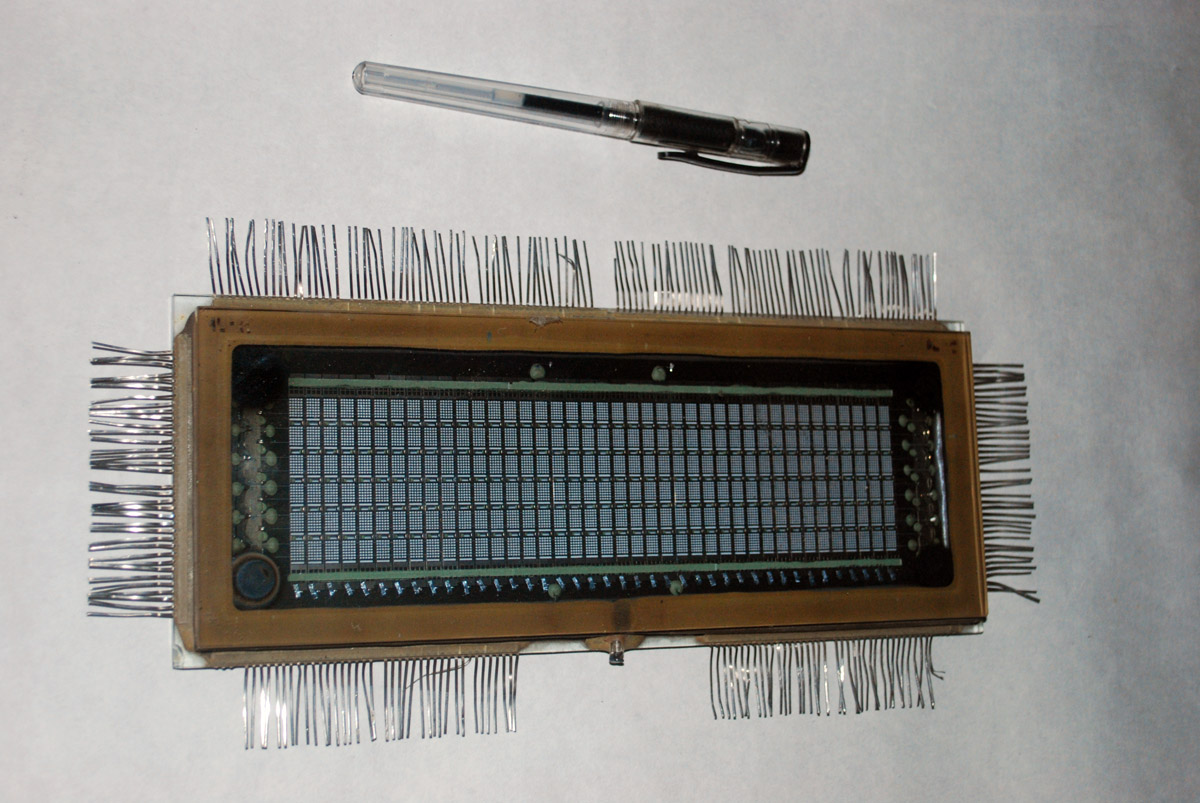

Два огромных VFD (спасибо ныне отсутствующему среди нас OMEGATRONу, безвозмездно предоставившему их мне в коллекцию).

Символьный (но с полнопиксельной разводкой под каждую символьную ячейку)

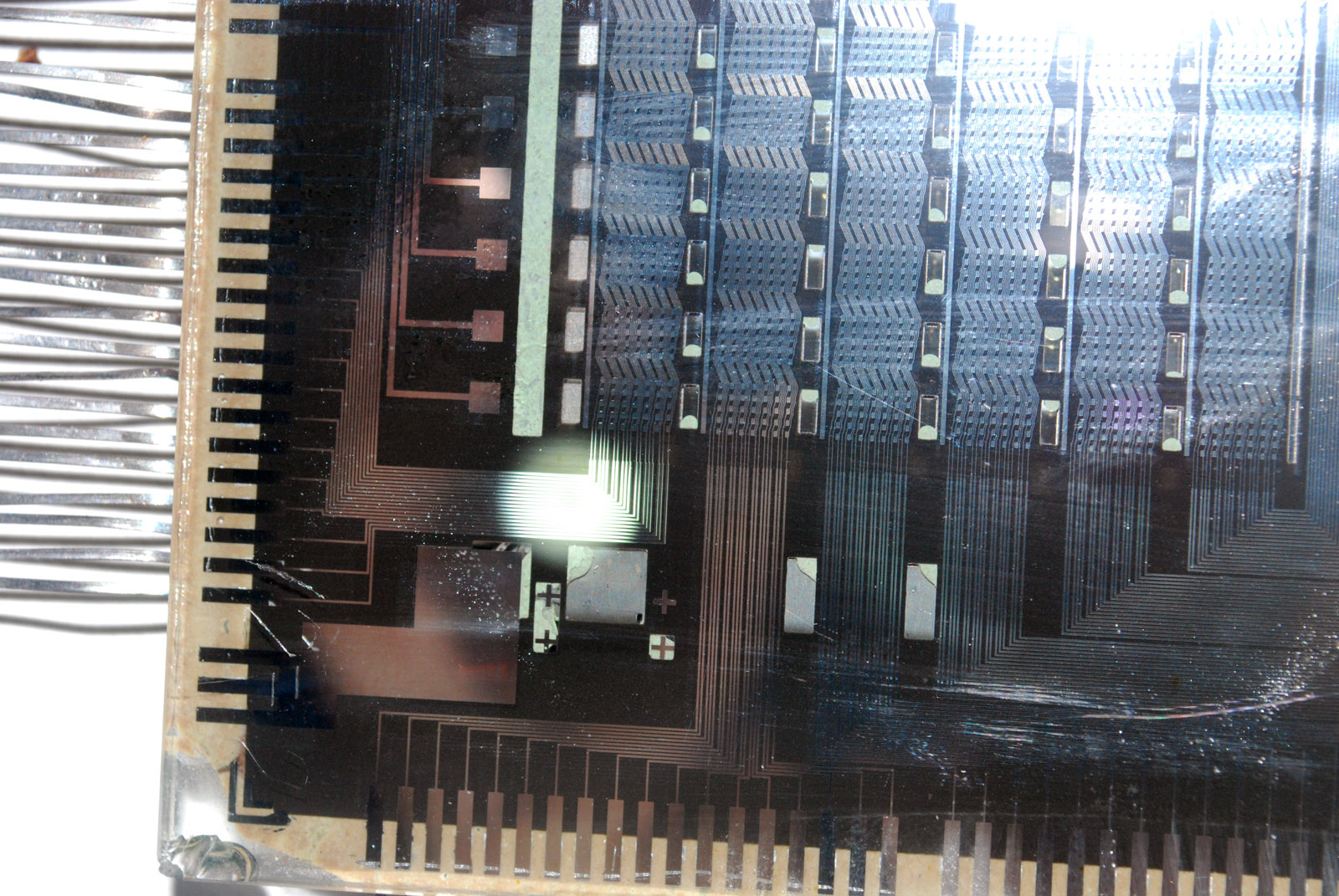

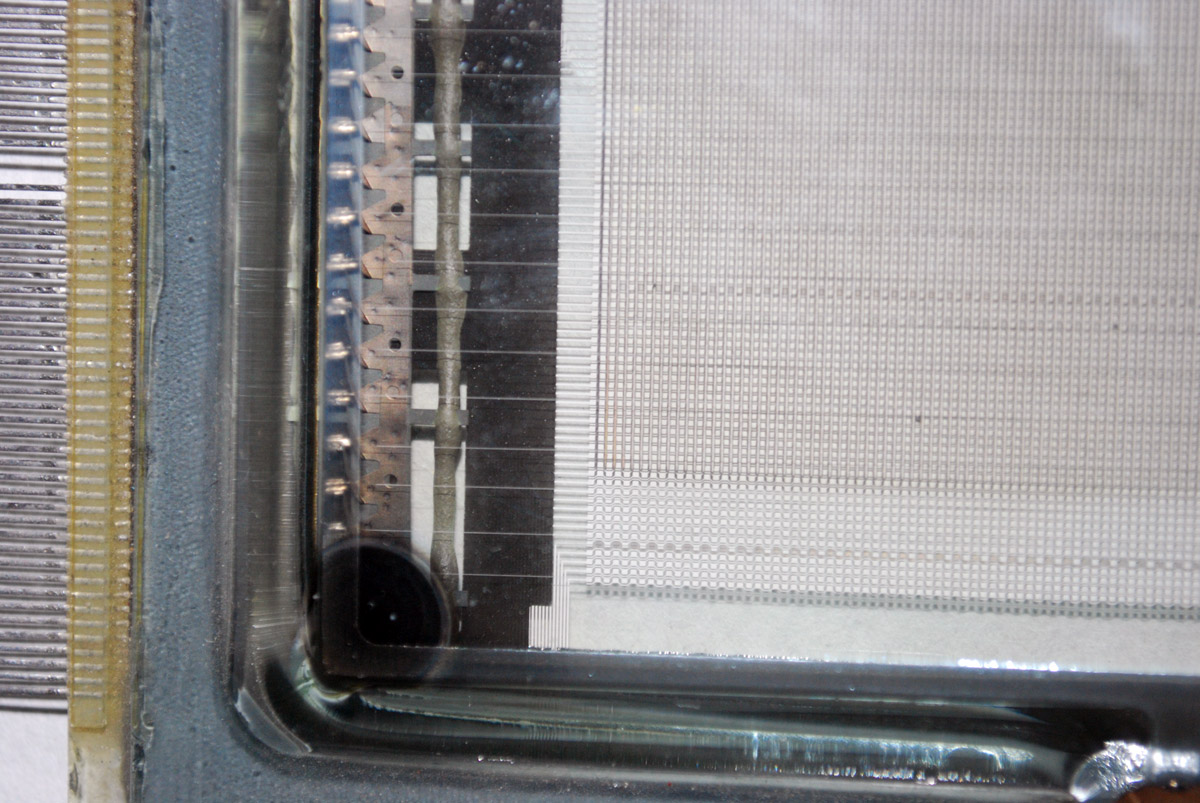

Разводка, напыленная металлом на стекле.

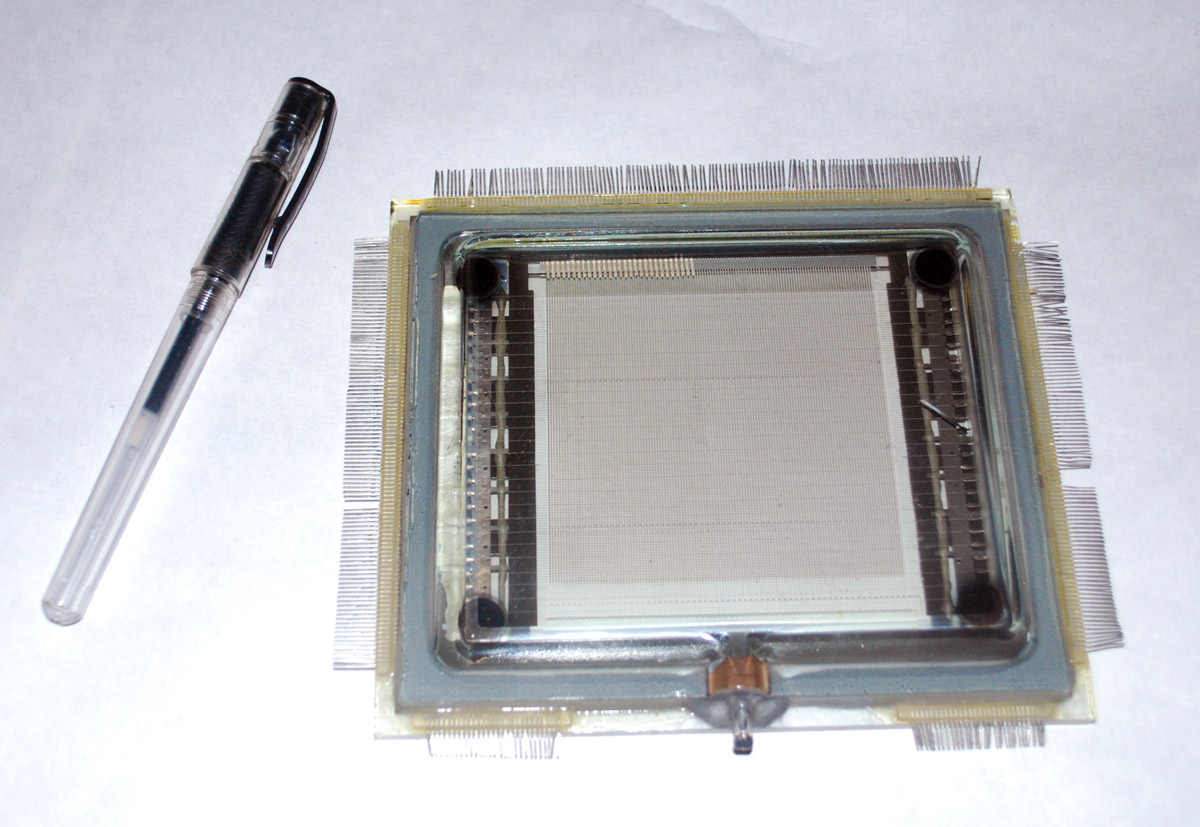

Пиксельный примерно 200х200 (навскидку - может оказаться и 100х100 или 300х300, считать лень)


Крупный план



Круговорот ВЛИ в природе. Хитрый Омегатрон обрезал паяные выводы матрицы

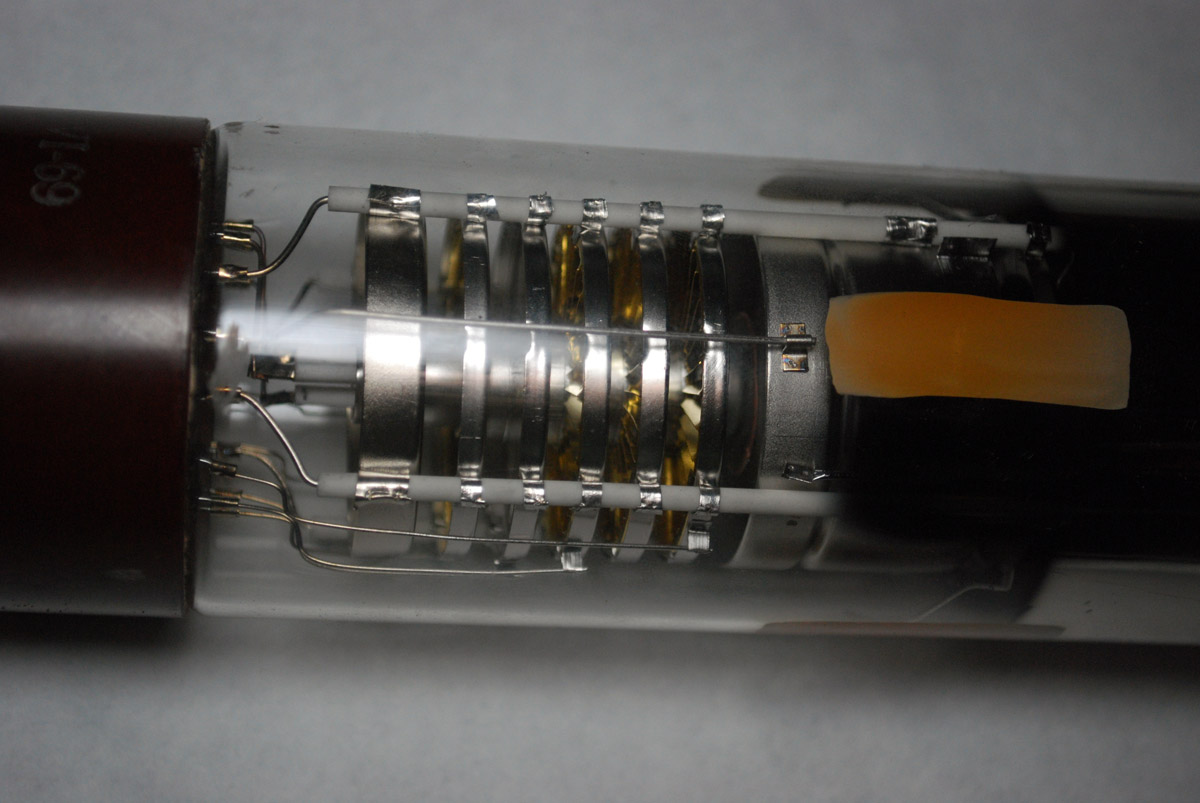

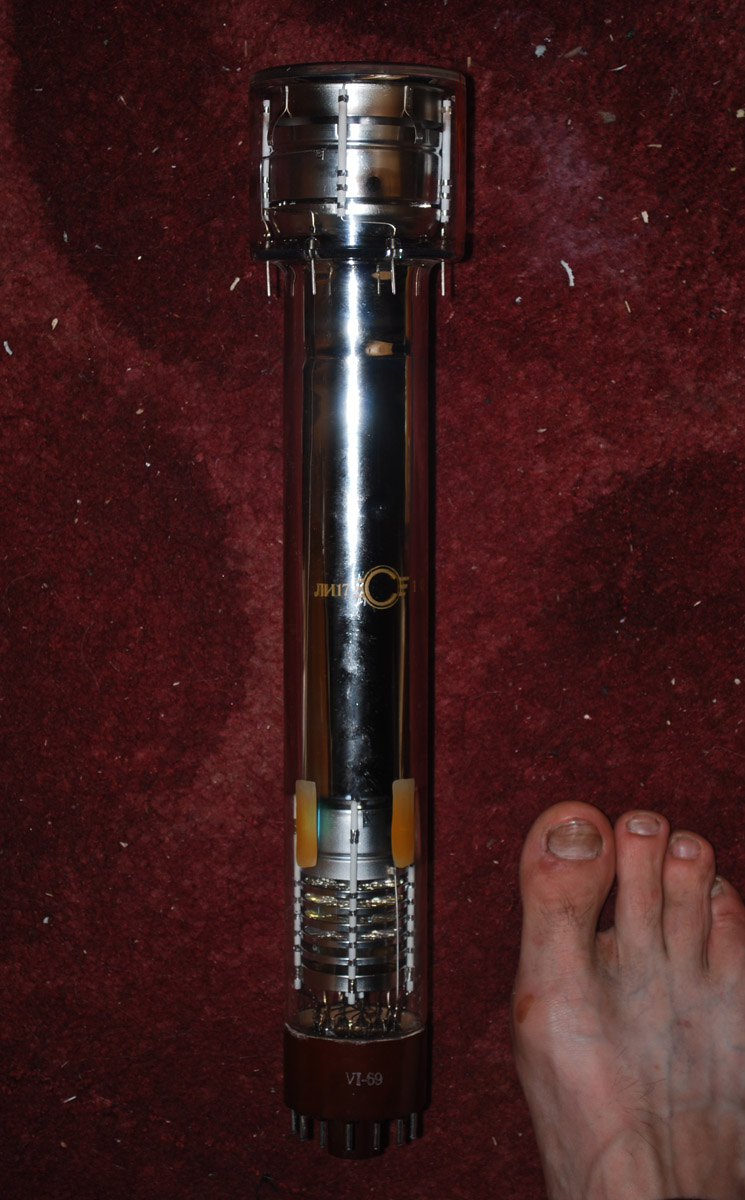

В таком случае, крупный супероптикон ЛИ17 производства Светланы.
(надеюсь, первая страница темы не считается )



Эх, посливал наш дорогой целеустремлённый коллега мне вторсырьё.

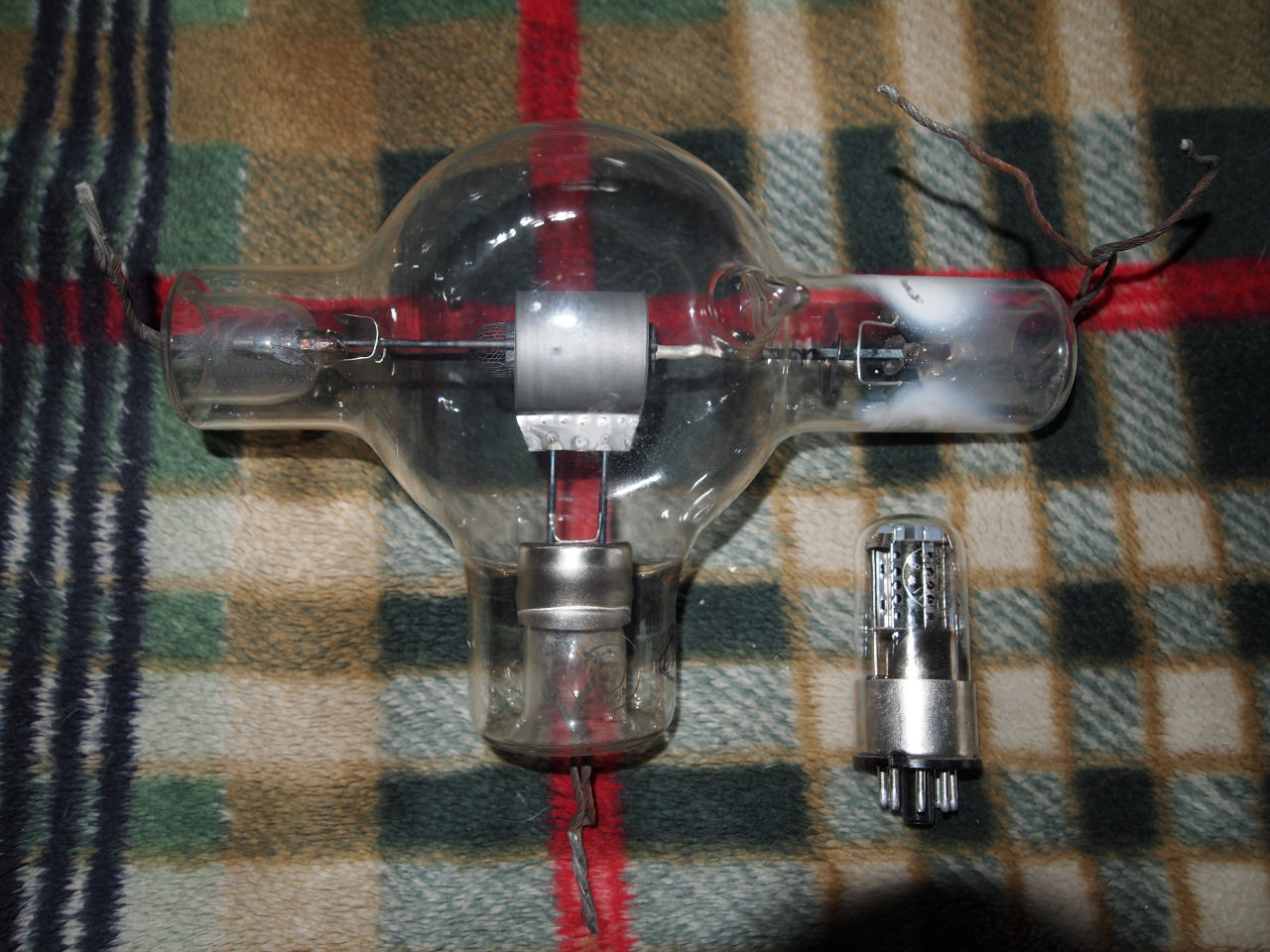

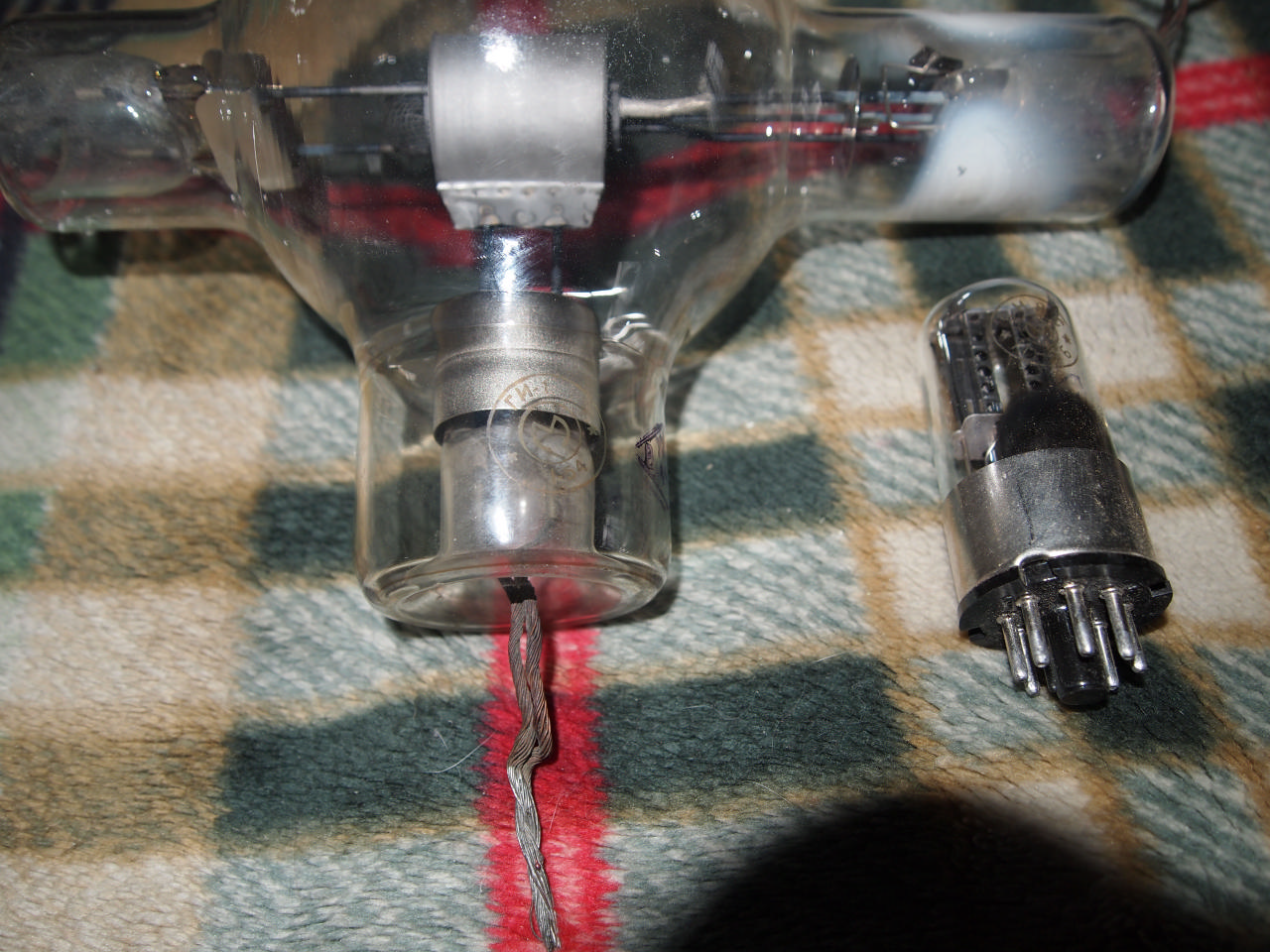

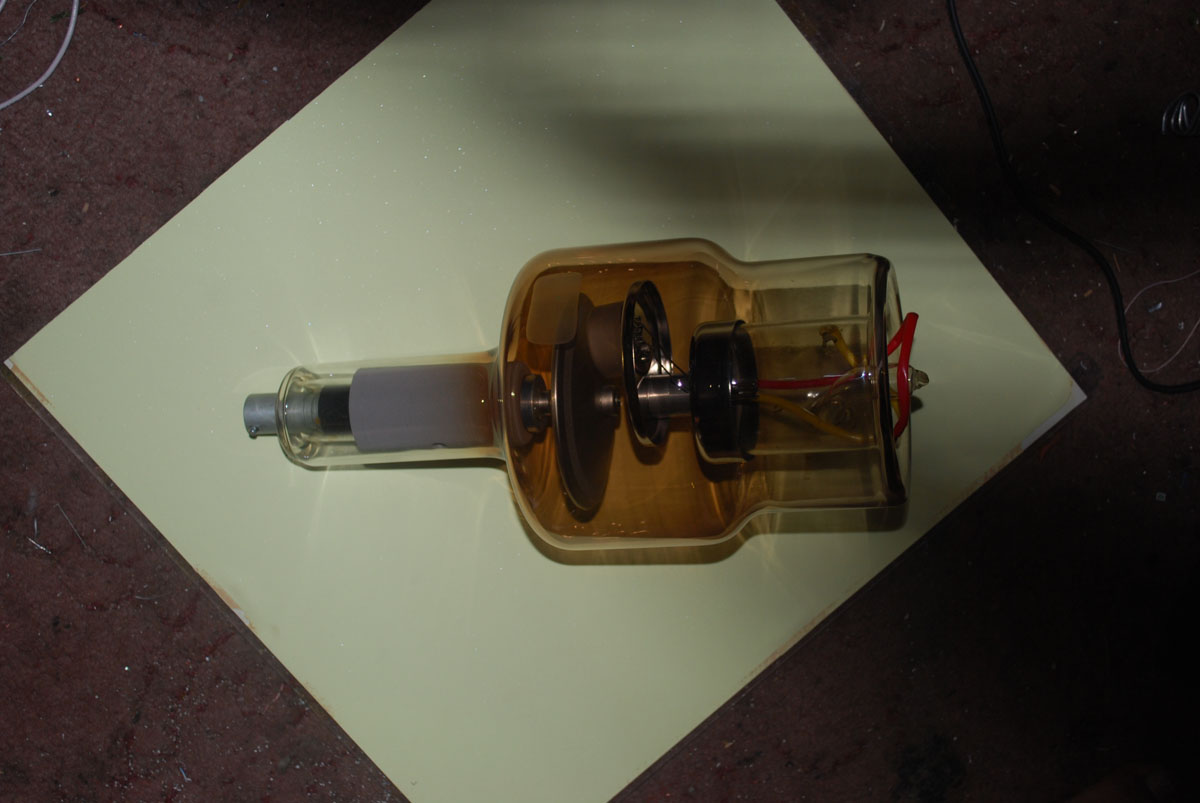

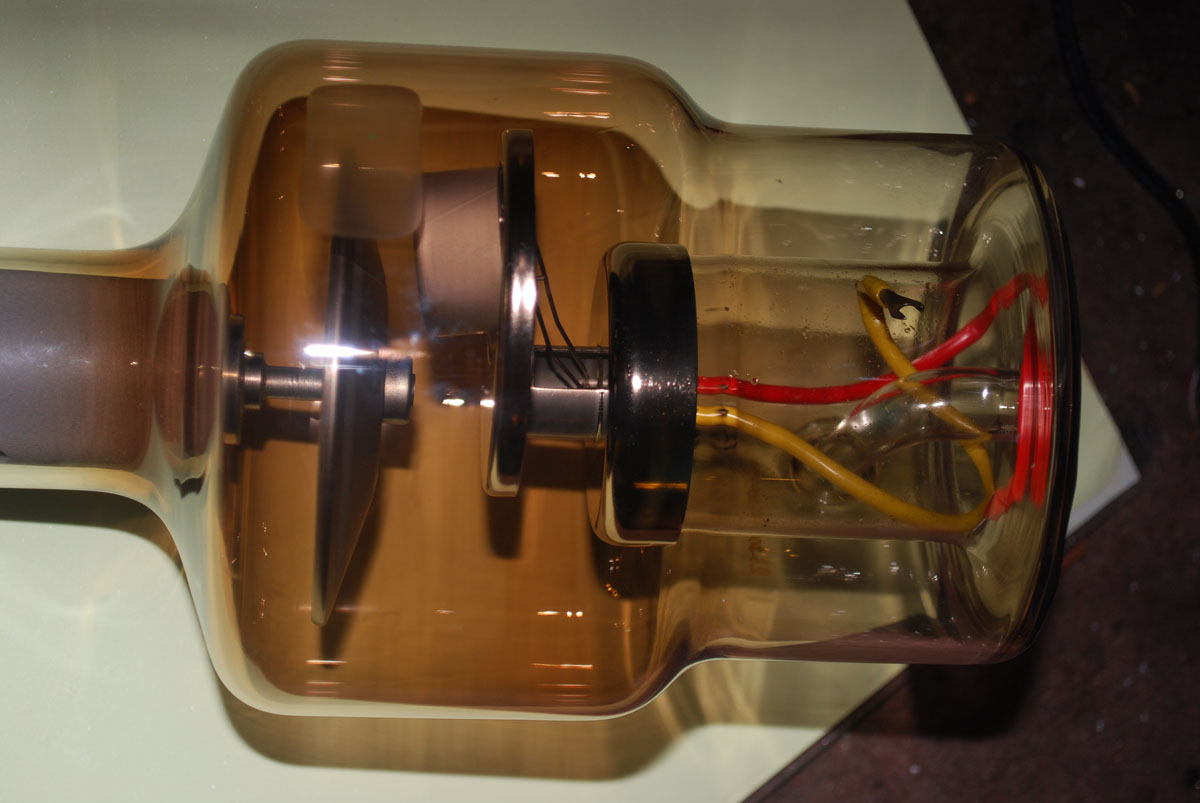

Предпоследний козырь, рентгенка 2,5-30БД29-150, мощностью от 2.5 до 30 кВт и напряжением 150 киловольт.

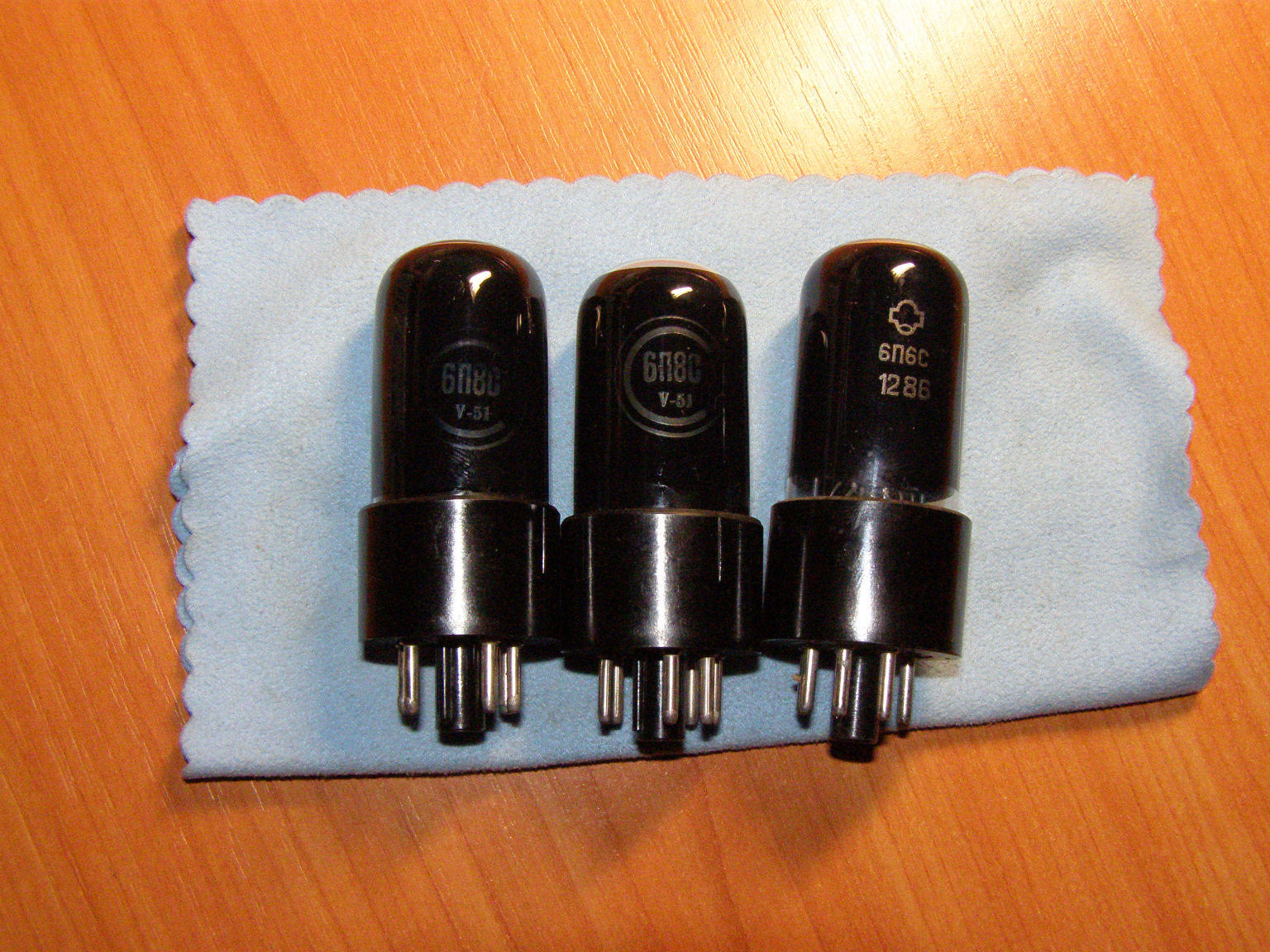

Вот еще парочка, надеюсь, интересных и не сильно распространенных в земной поре лампочег - 6П8С. Я сначала думал что в объявлении о их продаже опечатке))) Но оказалось, таки не опечатка))).
П.С. Радом обычная 6П6С для сравнения.



6Ж13Л
Получил сегодня ВЧ пентод в необычном конструктивном оформлении.

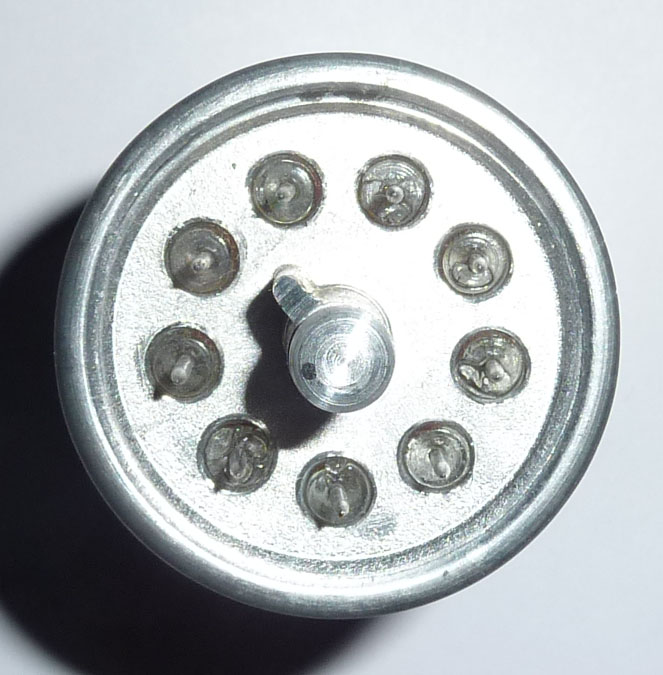

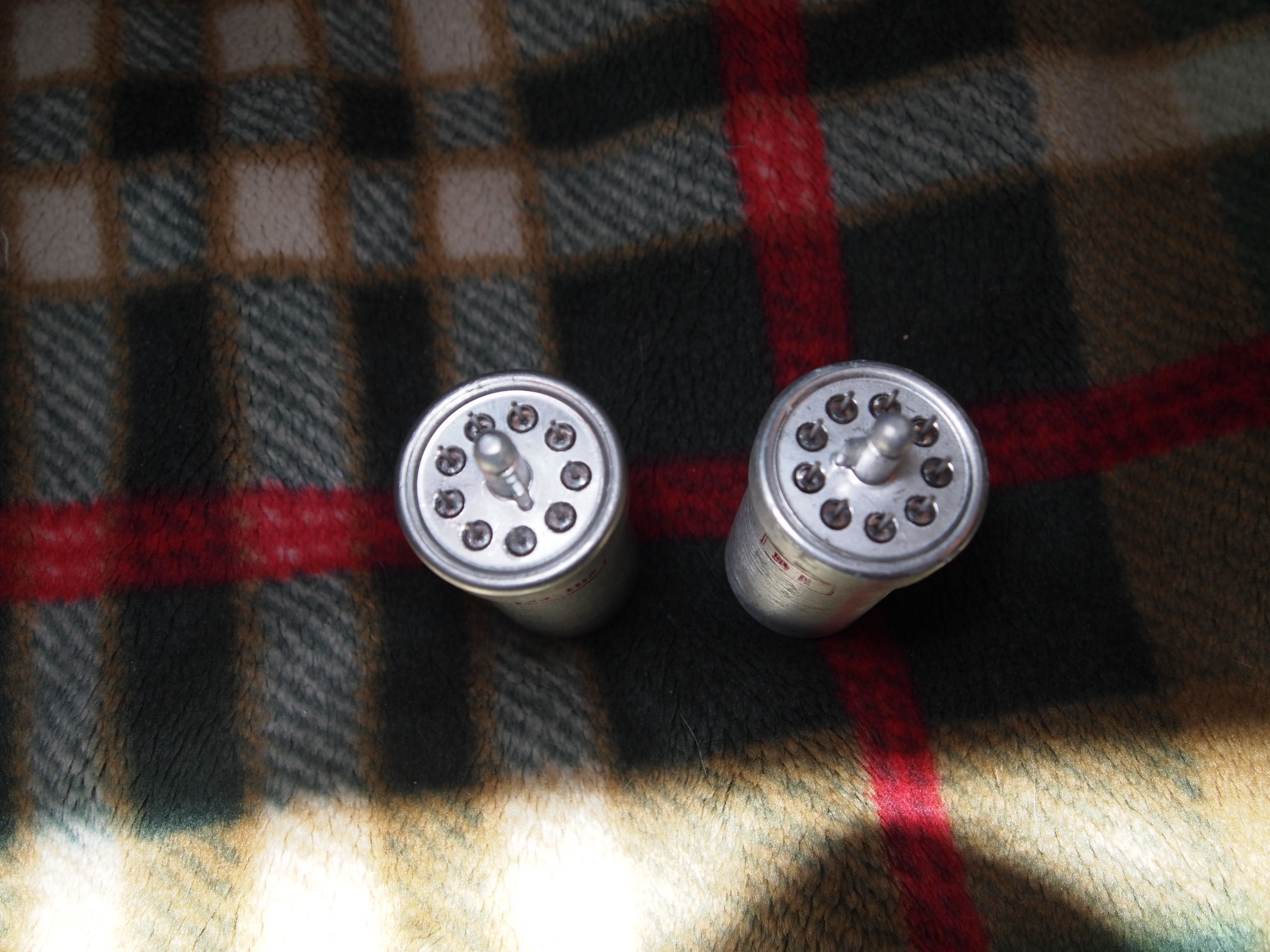

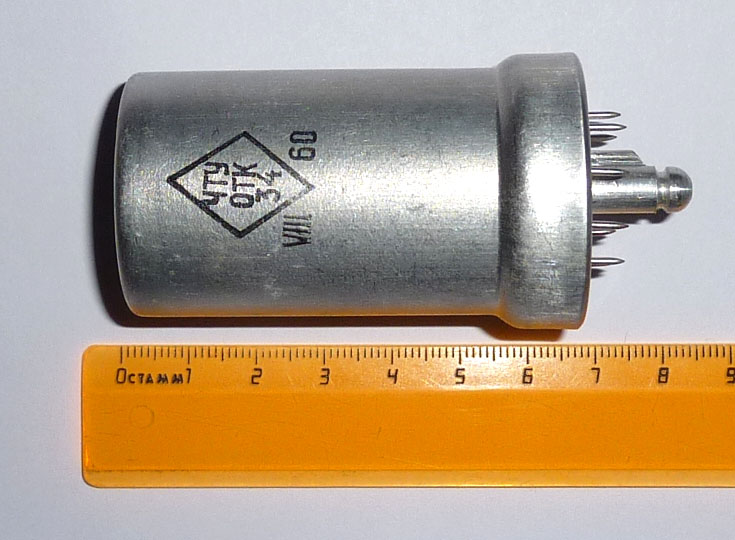

P1030723.JPG - цоколь похож на локталь. Но не локталь. Поскольку 9-и штырьковый .

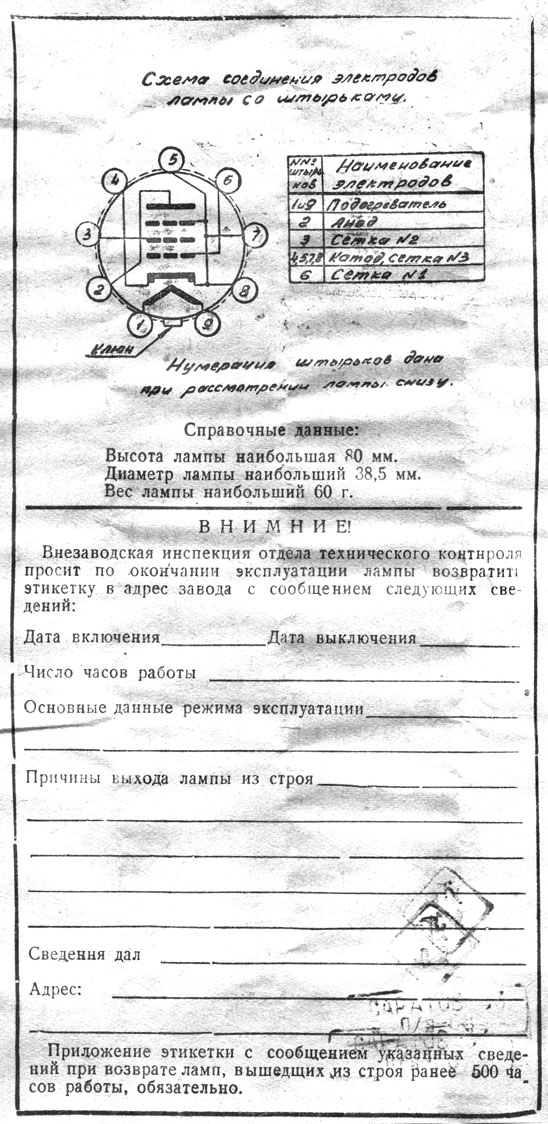

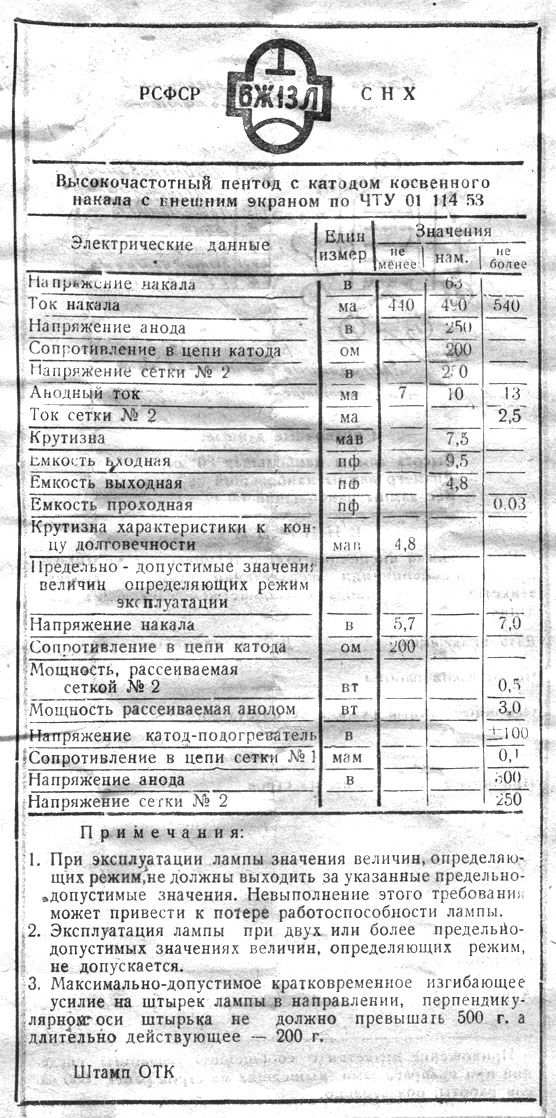

Не нашёл упоминаний в справочниках. Хорошо, что этикетка оказалась.

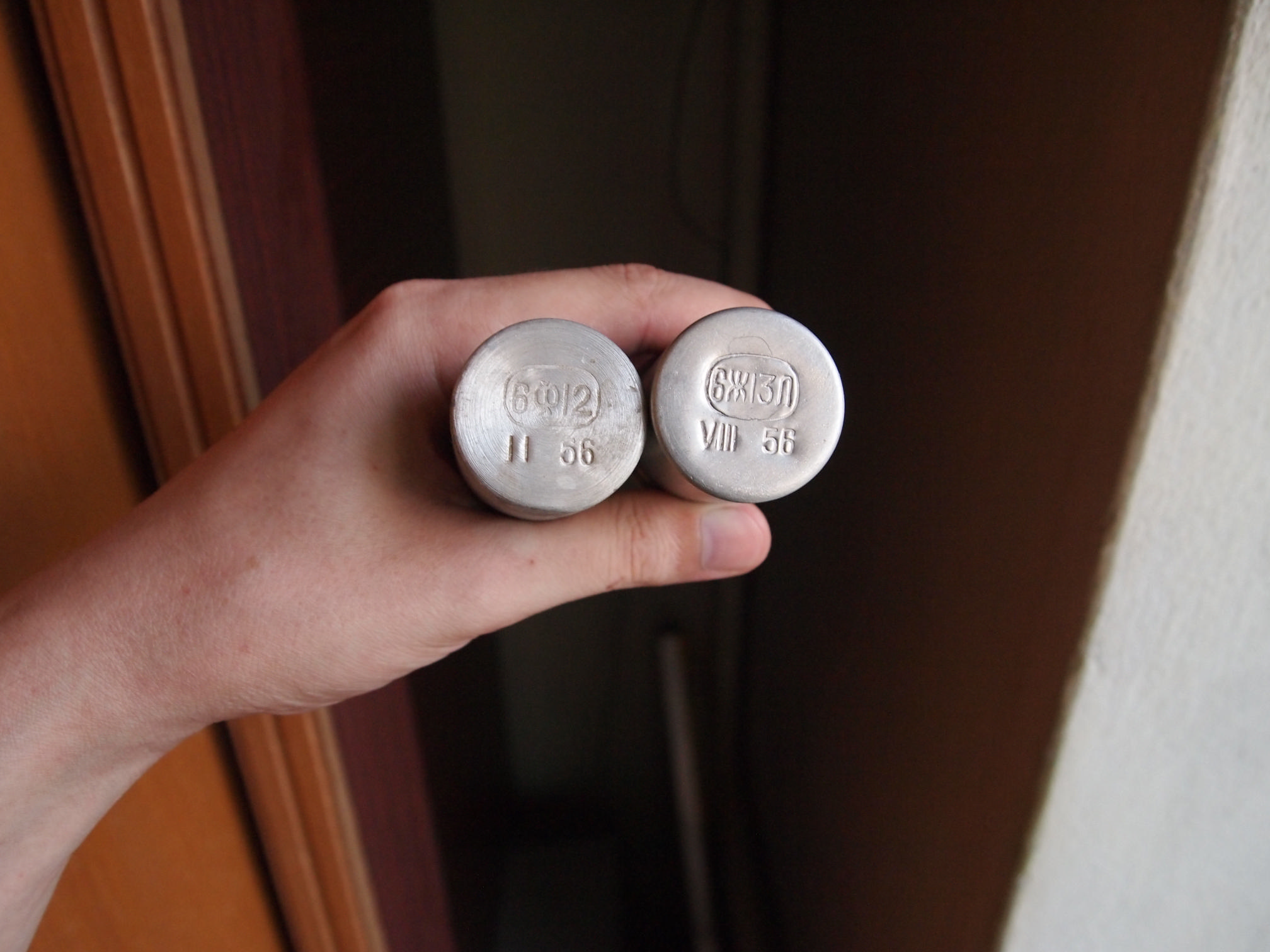

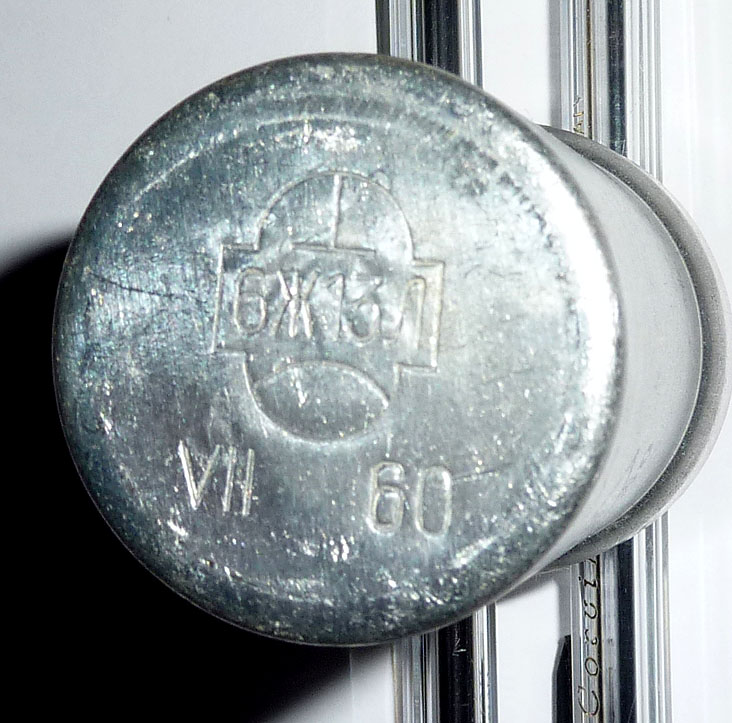

Было две лампы в таком оформлении. 6Ф12 и 6Ж13Л. Вот они на фото представлены. Обе выпускались примерно в одно время. Одним заводом - саратовским Танталом. И что интересно - все экземпляры что мне попадались - с приемкой ОТК. С приемкой ПЗ не встречал. Но, судя по фото представленным выше - выпускались и в Саратове на Рефлекторе. И по ЧТУ. Где-то читал что использовались в каком-то оборудовании английском, которое довольно массово поставлялось в СССР, но не помню в каком. Заменяло родные английские лампы, тоже не помню какие... Не придал тогда этому значения.
У меня даже валялась когда-то лампочка английская - прообраз одной из этих двух... Но маркировка была затерта, так что я ее подарил камраду, тем более она не входила в мою коллекцию никаким боком))). Что еще интересно - непонятная советская маркировка - лампы одинаковы по оформлению. но одна (6Ф12) вообще без литеры обозначающей конструктив, вторая же (6Ж13Л) имеет литеру Л, присущую локталям, в обозначении. Бардак, кароче))))).



Вдогонку - а не оно ли это:
http://www.radiomuseum.org/tubes/tube_ef50.html - как по мне - ооочень похоже) 9 ног, люминевый экран.
П.С. А вот и темка где они обсуждались нашлась:
http://forum.oldradio.org.ua/index.php?topic=121.0
Там кстати и фотка есть экземпляра 6Ф12 51го года, и фрязинской и с якорем. Собственно в той теме и импортные все прототипы указаны, и применение...



Точно. EF54 MULLARD. http://frank.pocnet.net/sheets/154/e/EF54.pdf
Кстати. Какое входное сопротивление на частоте в 100 МГц. Это результат снижения индуктивности в цепи катода.

Спасибо.



Таки не совсем




http://www.155la3.ru/6zh13l.htm
