Интересные и необычные ЭВП

очень странный прибор: ПМДГ-1. Производитель предприятие Плазма 1980 год.
если верить интернету, то это:
Преобразователи манометрические деформационные газоразрядные Для измерения давления газа в диапазоне от 100 до 0,1 мм рт.ст. независимо от рода газа, давление которого измеряют.

к сожалению, один вывод от колбы отломан...внутри наблюдается похоже вакуумная коробка с мембраной, приводимой в движение давлением внешнего газа и какието странные резные керамические шайбы с проволочками...
к источнику вч поля пока не подносил, но обязательно поднесу,чтобы проверить есть ли там газ...

общий вид:




штуцер:


внутри:






если у кого есть какая либо информация и мысли об этом приборе - будет интересно услышать =)



вот такая вот плюшка: разрядная трубка гелий-неонового лазера ЛГ-75.
производитель Полярон 1976 год.
сама трубка длиной около метра, поэтому общее фото сделать не получилось. ниже фото бирки на коробке, паспорта и частей трубки.

бирка:


паспорт:


штенгель находится в середине трубки:


маркировка и анод - очень странный, сделанный из неких таблеток:


анодный узел:


катодный узел:


катод накаливаемый в виде цилиндра, покрытого активным слоем изнутри. подогрев осуществляется снаружи. также поверх нити накала сделан дополнительный экран.



На прошлой неделе на митьку ездил за деталями для своих поделок, ну и парочку в коллекцию прикупил (причем почти даром).
Бареттер 0,3Б17-35. XII 1957 г. выпуска, исправный.

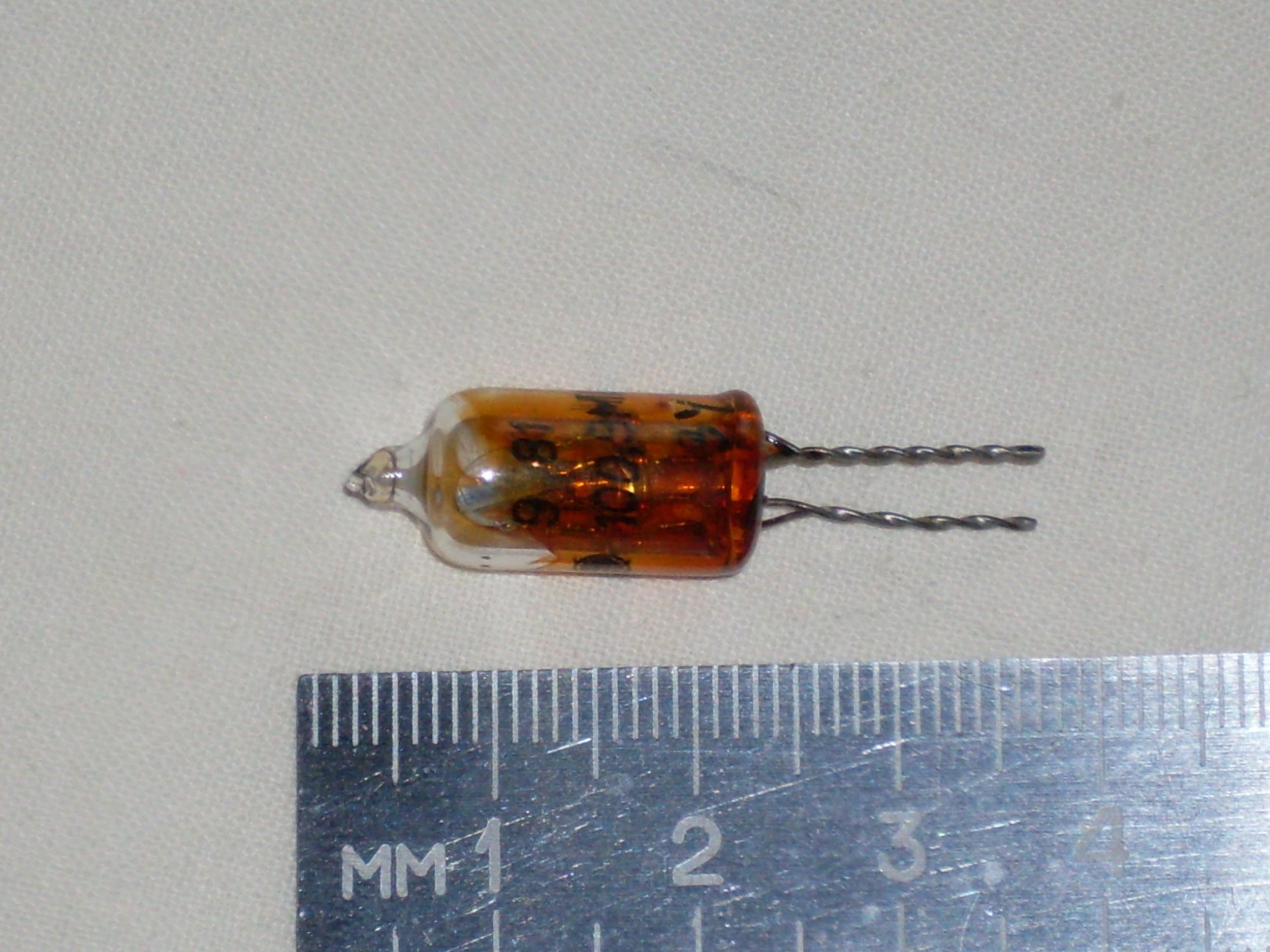

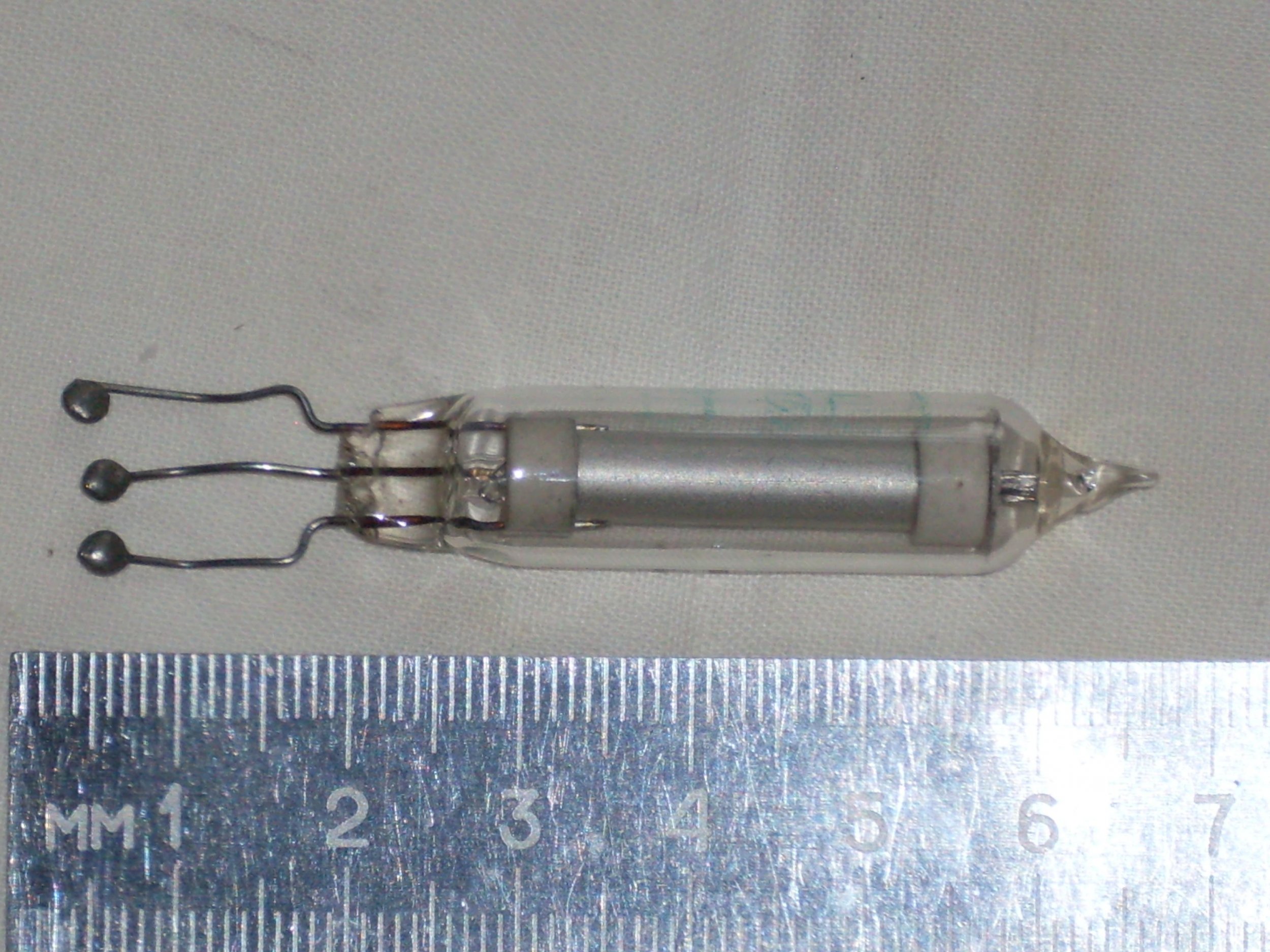

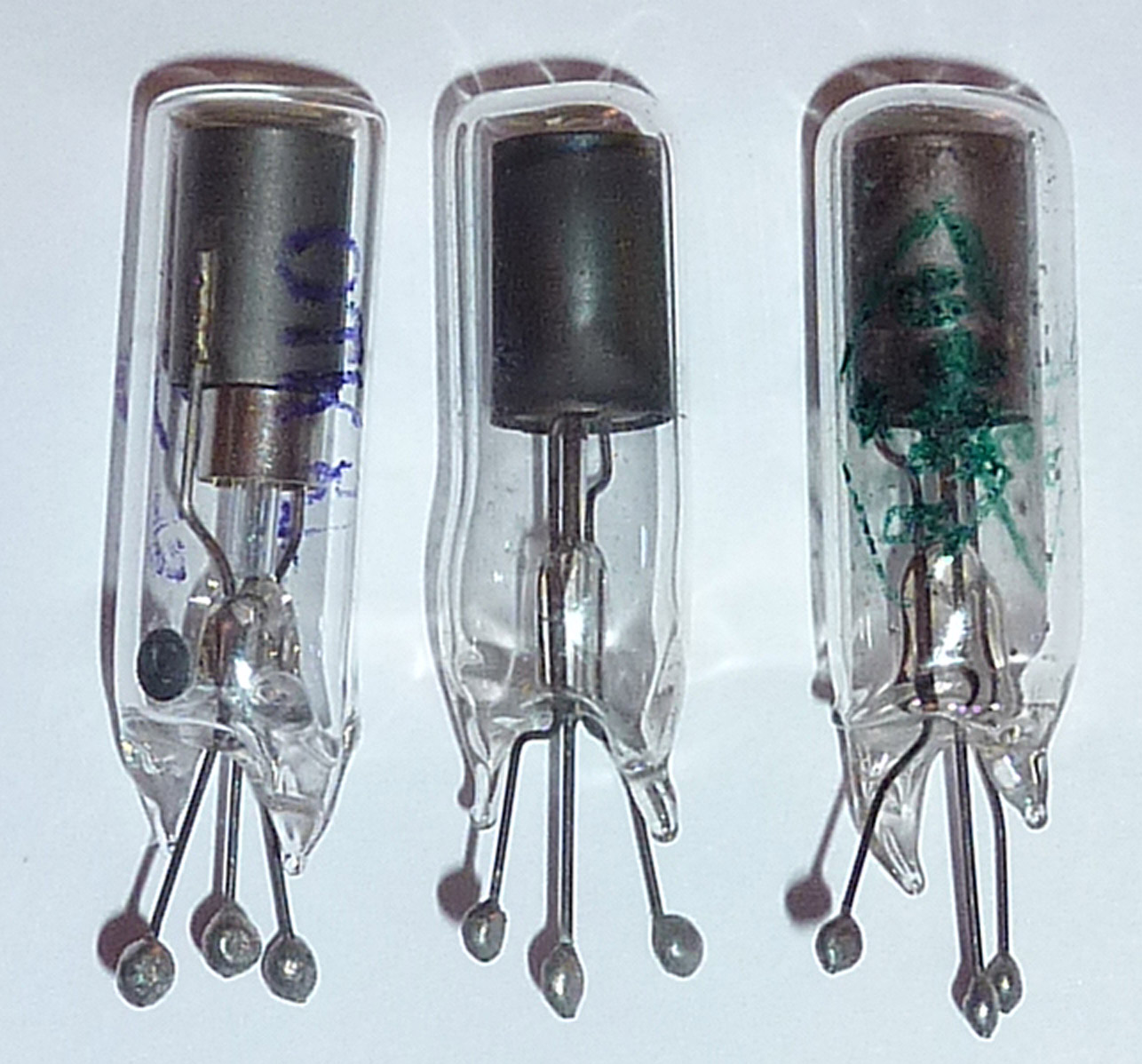

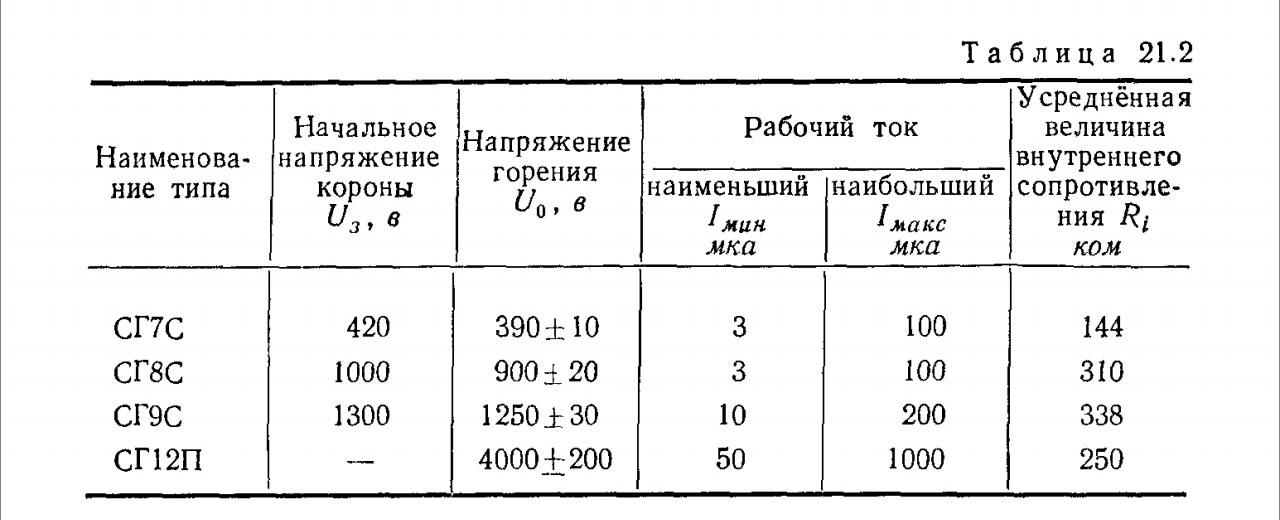

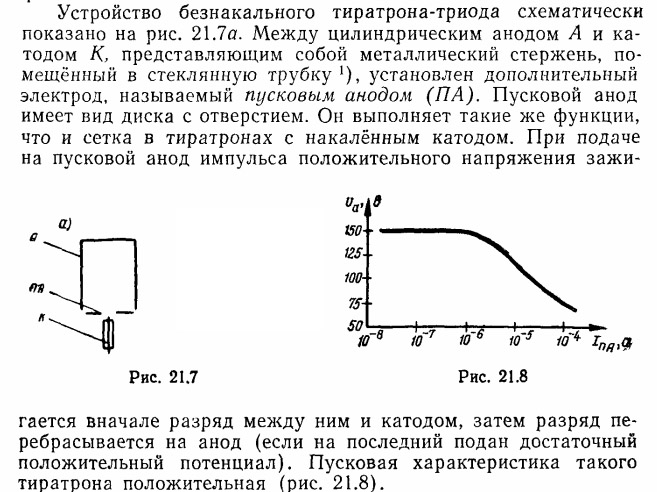

Нечто, похожее на стабилитрон, судя по полустертой маркировке: СТ-9С1 (??), на фото едва видно

И кварц на 100,9 MHz, который, впрочем, надеюсь применить.



некогда ранее мной и еще другими людьми демонстрировалась безвыводная ртутная лампа для медицинских применений ВРМ-1:
http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-97#post-83758

а вот так вот выглядит родная головка возбуждения:



ВЧ энергия от генератора с частотой примерно 27 МГц подводится по 75-омному кабелю к головке, в которой установлена лампа ВРМ-1. Как видно, возбуждение емкостное.

Спереди головка закрыта металлической крышкой с сеткой:


разъем на головке:


разъем на подводящем кабеле:



действительно интересный спектральный прибор: спектральная лампа ЛВ2.
производитель Владикавказский завод "Разряд", дата предположительно вторая половина 80-ых (по датировке на транзисторе).
представляет собой совокупность безэлектродной лампы очень необычной формы с натриевым наполнением, транзисторного автогенератора с возбуждающей катушкой и фрезерованного корпуса.

общий вид:


вид с торца:


1. корпус: фрезерованный алюминиевый корпус выполняет три функции: защитная как и любой корпус, экранирующая и теплоотводящая от транзистора. для этого его нижняя часть имеет ребра и к ней прикручен транзистор.

2. автогенератор: выполнен на транзисторе 2Т934Б. два подстроечных конденсатора видимо служат для настройки генератора в резонанс. к сожалению, чтобы посмотреть обратную сторону платы, нужно из контура извлечь саму лампу,но я этого не хочу пока делать.



3. непосредственно безэлектродная лампа: имеет очень хитрую форму колбы и вставлена прямо в контур генератора. сама рабочая зона совсем небольшая и помешена в хитрую оболочку из стекла.



результаты включения:

лампа работает от 13В, потребление порядка 300мА.

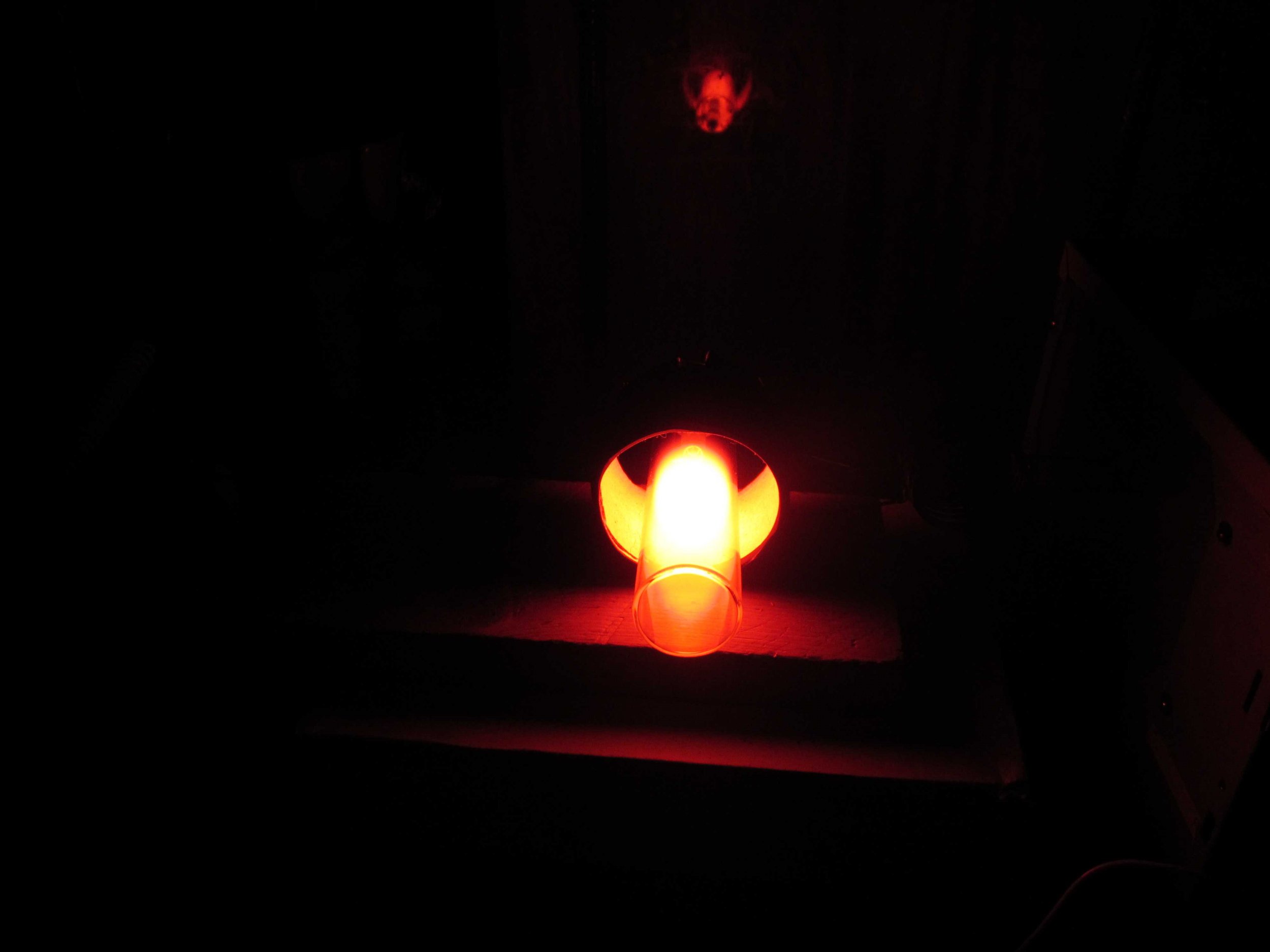

в процессе работы цвет меняется видимо в связи с прогревом горелки:





вид работающей горелки сбоку:


особо яркого натриевого свечения я не заметил. может это связано с долгим лежанием лампы, может она уже выработала свой ресурс (хотя вроде как говорили мне, что она новая).



японский фотоэлектронный умножитель с боковым входом и октальным цоколем в родной упаковке:
тип R166UH фирмы HAMAMATSU

упаковка:


приемное окно:


задняя сторона:
