Интересные и необычные ЭВП

Поскольку от кое-кого фоток индикаторов в работе не дождёшься , то вот:
ZM1500



СD81



Да, динамическую. Иначе 21 ноги было бы мало.



Вернёмся к теме-На сколько редок может оказаться кенотрон V1906-D в пятиугольнике-1953года рождения(с металлическим стаканом цоколя)-штука крупненькая-недавно мне в посылке приехала вместе с индикатороми символьнымИН-7 и ИН-17Б



Прибор вполне редкий; позднее обозначался В1-0.075/2.5. V1906-D ещё более редок.
Соотношение между V1906-D и В1-0.075/2.5 примерно соответствует таковому между Z62D и 6Ж6С.
У меня есть В1-0.075/2.5 и 6Ж6С, а V1906-D и Z62D нет. И мимо меня не пробегали...

На фото В1-0.075/2.5.



Недавно нажил 5 ламп типа 42. Арматура впоследствии была использована в приборе 6F6, отечественный аналог 6Ф6С.

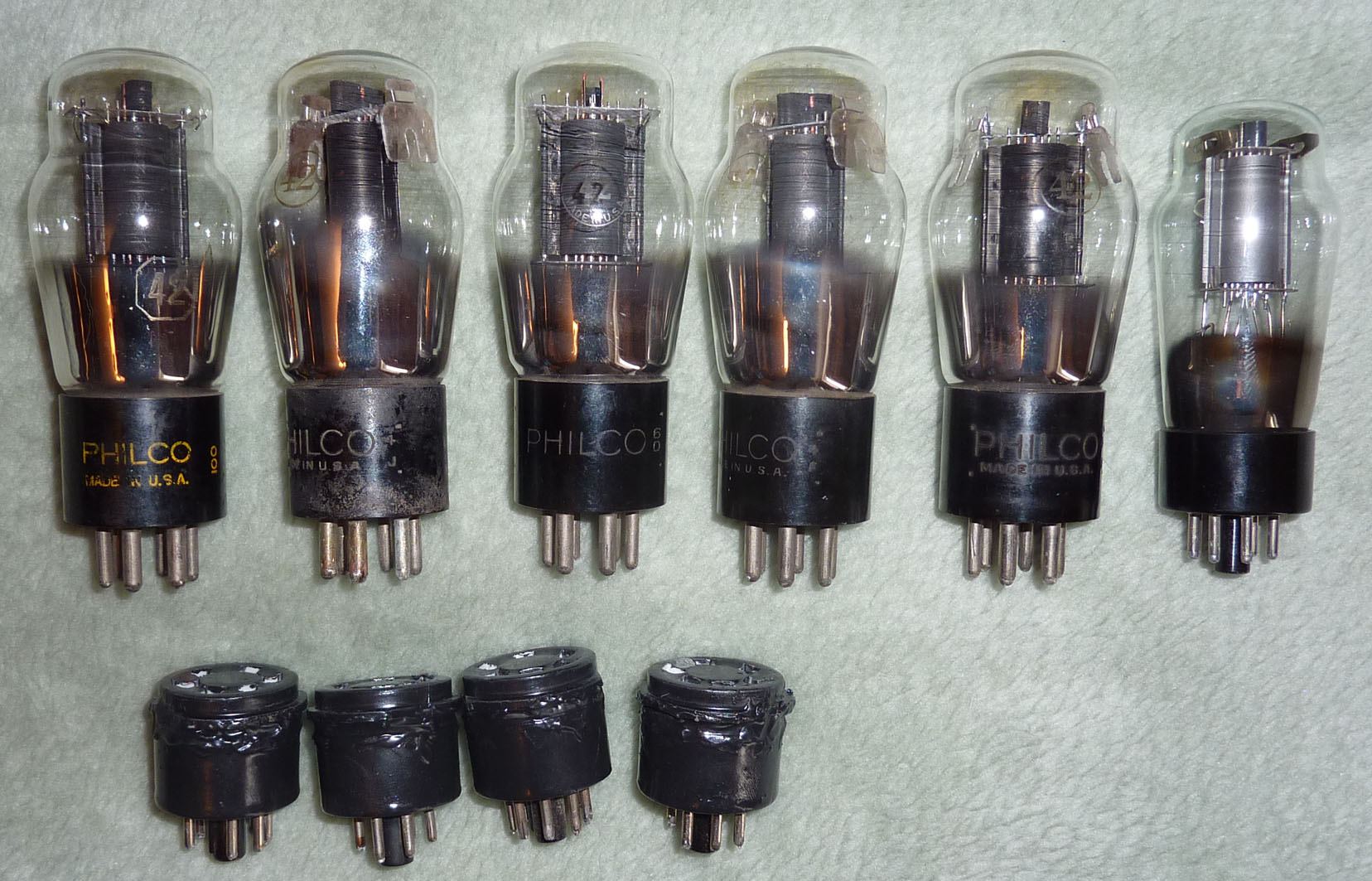

1.jpg - 42, справа 6Ф6С, снизу переходники.

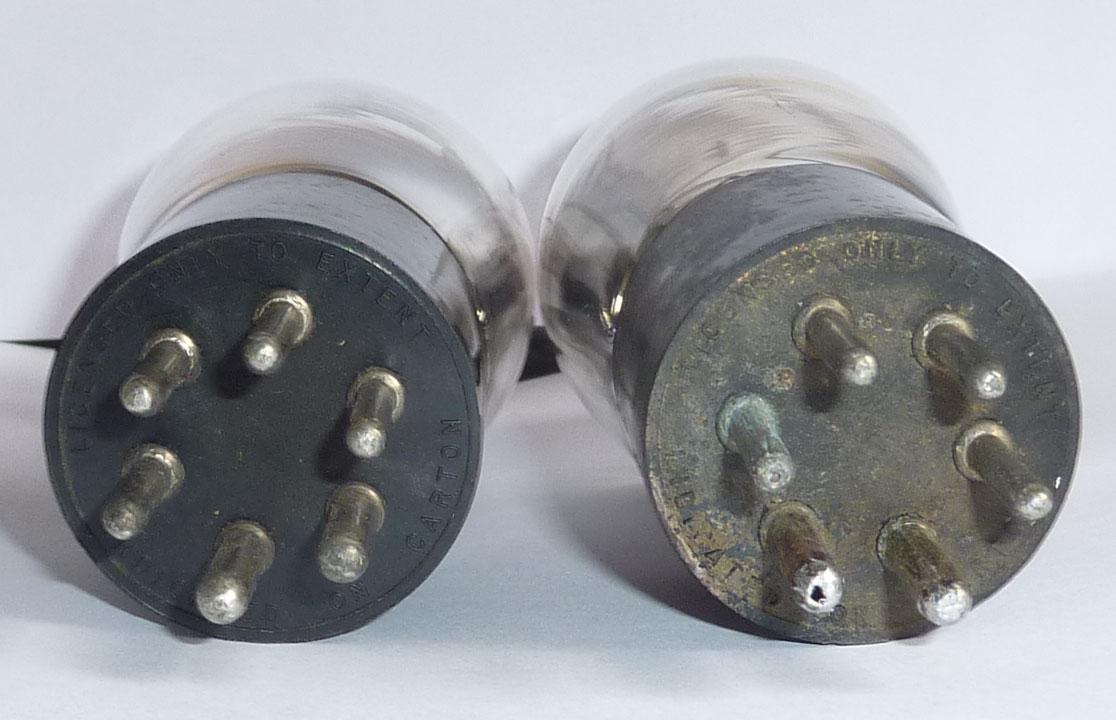

2.jpg - цоколь UX6, панели на УНЧ под октальные лампы. У правого прибора отсутствовал контакт в цоколе. Исправлено.



Параметры совпадают. Разница в звуке, у 42 на слух воспринимается как лучший. Хотя и 6Ф6С тоже хороша.



В явном виде даты выпуска нет. Поскольку лампы гравированы, можно предположить до 1939 г.



Интересный прибор. Катод хорош. Удивляет малое время готовности к работе. 30 с это даже не для всех с наполнением инертными газами.
Поздравляю.



Там, похоже, мощный катод позволяет при отсутствии длительных перерывов за 30 с испарить столько ртути, что создаётся нормальное для работы прибора давление пара. После же хранения, когда ртуть могла попасть на анод, её надо с анода удалить, иначе велика вероятность обратного зажигания. Поэтому надо греть 15 мин.



Фото ИН-17Б можно?
Если она окажется ИН-15Б или ИН-19Б тогда не надо.



С вашего позволения начну выкладывать свою коллекцию лампочек. Начну с того, что лежит дома; основная часть экспонатов хранится в гараже.
Боянная регуляторная лампа, по совместительству источник мягкого рентгена:

У неё любопытное устройство: внизу электронная пушка, а сверху огромный анод сложной системы (блестящий цилиндр за датой уже относится к аноду):

Глазовыжигательная лампа-вспышка ИФБ-300, глядя на которую проникаешься уважением (диаметр окружности где-то сантиметров 6).

Справа — банальный МТХ-90, а вот слева нечто похожее, но отличающееся конструкцией электродной системы. Из маркировки только дата и эмблема изготовителя: точка в круге. Сначала подумал, что это импортный аналог, но потом заметил, что нормальные МТХ-90 выпущены этим же заводом.
Управляемый разрядник Р-37:


Гелиевый высоковольтный тиратрон с холодным катодом ТХ-2. Жаль, под рукой нет источника высокого напряжение, засветить его нечем, а хочется узнать, сбежал ли весь гелий с 57 года или нет?

Интересное расположение штенгеля сбоку:

И на закуску парочка строботронов. Достаточно известный ИСШ-15 (интересно, что у него в том числе и поджигающий электрод, на который подаётся 6 киловольт, выведен на обычный октальный цоколь) и загадочный ИСШ-70Внимательно рассмотрев надпись, я понял, что это ИСШ-7А. Нигде не нашёл никаких (sic!) упоминаний про негоЛампёха довольно редкая, но не такая и загадочная. У него два независимых поджигающих электрода и интересные штырьки: обычный новаль, но с приваренными лепестками к задействованным выводам. Буду признателен за любую информацию об этой лампе.

И это пока цветочки! Надеюсь, что скоро доберусь с аппаратом до лежащих в гараже ягодок



Это не так.

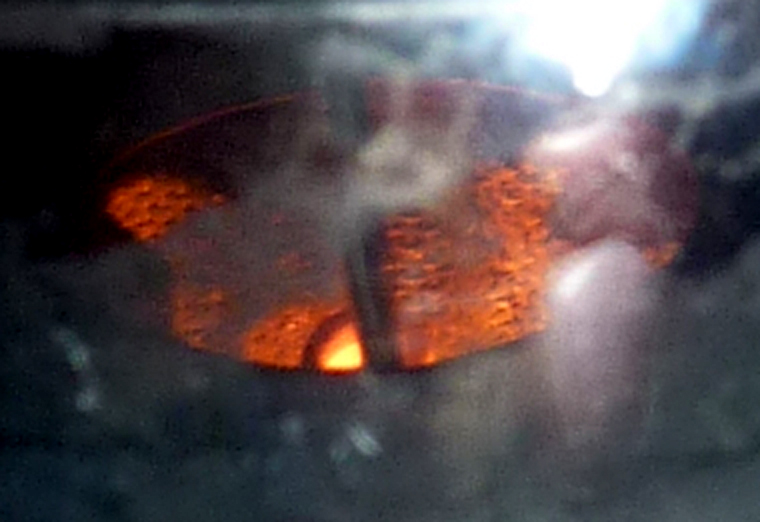

Вижу впервые. Цилиндр является тепловым экраном. В него вставлен катод в виде сетки, покрытой оксидным слоем. В катод вставлен подогреватель, выполненный в форме спирали. Поскольку подогреватель находится на солидном расстоянии от катода, допустим его нагрев до высокой температуры.



Сегодня был в Царицыне.

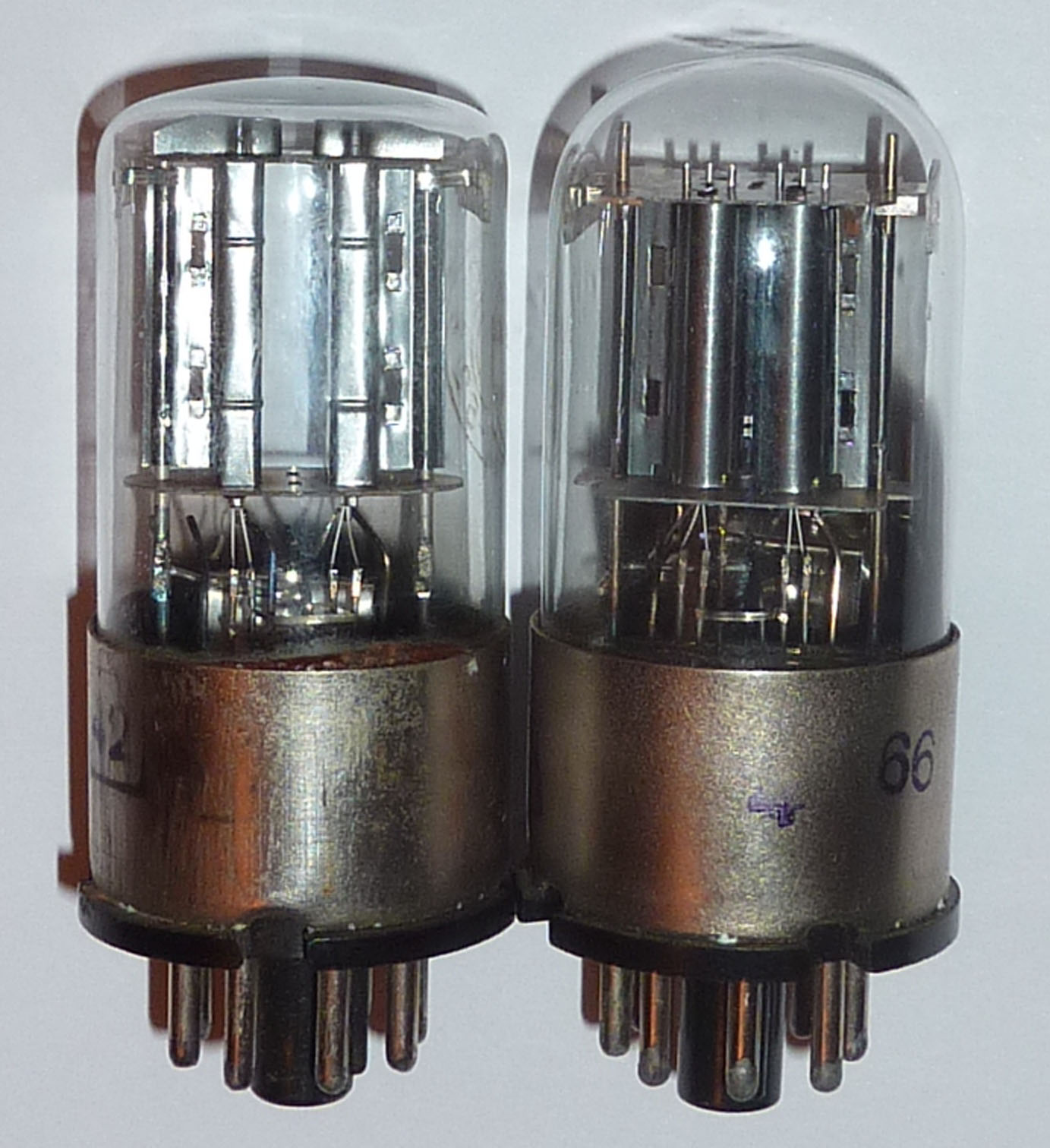

6Н8С и 6Н9С. Не смог удержаться...
