Интересные и необычные ЭВП

Будет очень интересно посмотреть на работу приборов



Известно, что прибор 1515 с 1968 г. обозначался "в новых разработках не применять" - http://www.155la3.ru/1515.htm

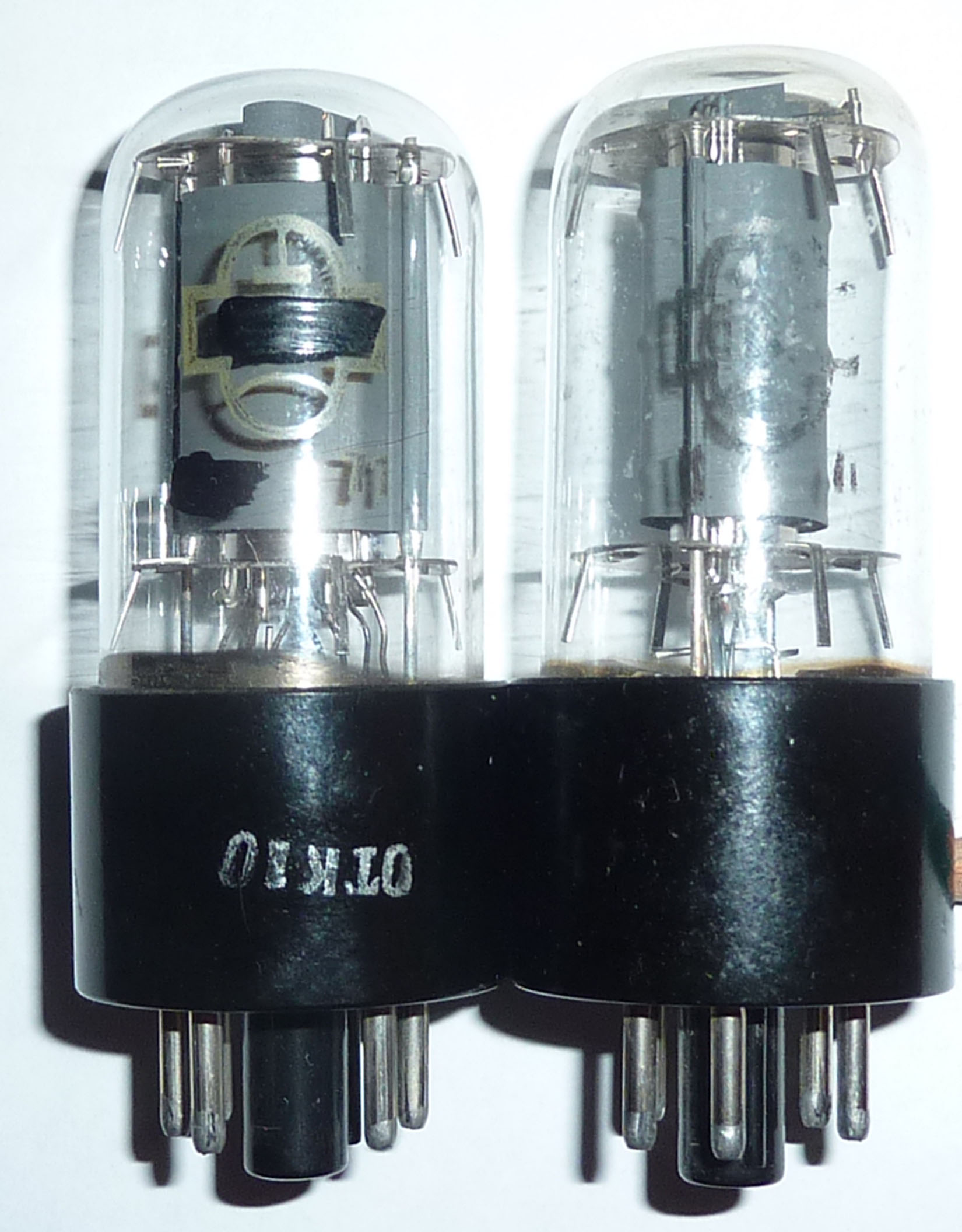

Попались две лампы выпуска 1971 г. Как и на всех таких приборах обозначение типа двойное: 1515 и 6П6С. Но здесь 1515 замазано.
Видимо лампа 1515 была снята с производства в 1971 г.

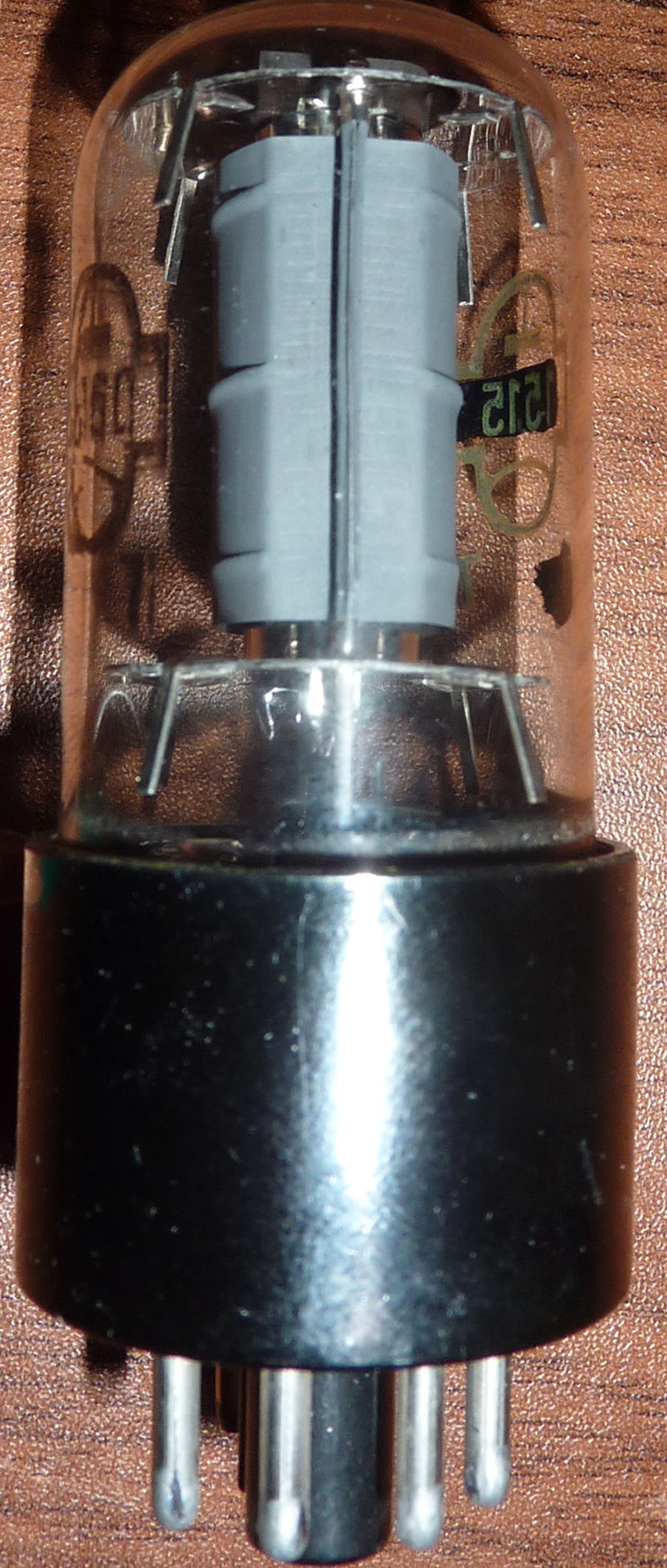

Может и так. Но замазывать 1515 было не обязательно. 6П6С на них и так есть. И есть более раннего выпуска с таким двойным обозначением. Не замазаным.



прочитал все 200 страниц за двое суток (с перерывами на сон и еду).. очень интересно.
помаленьку тоже собираю разную редкость ЭВП, но больше по делу, так чтобы работали.
выложу фото нескольких своих экземпляров:

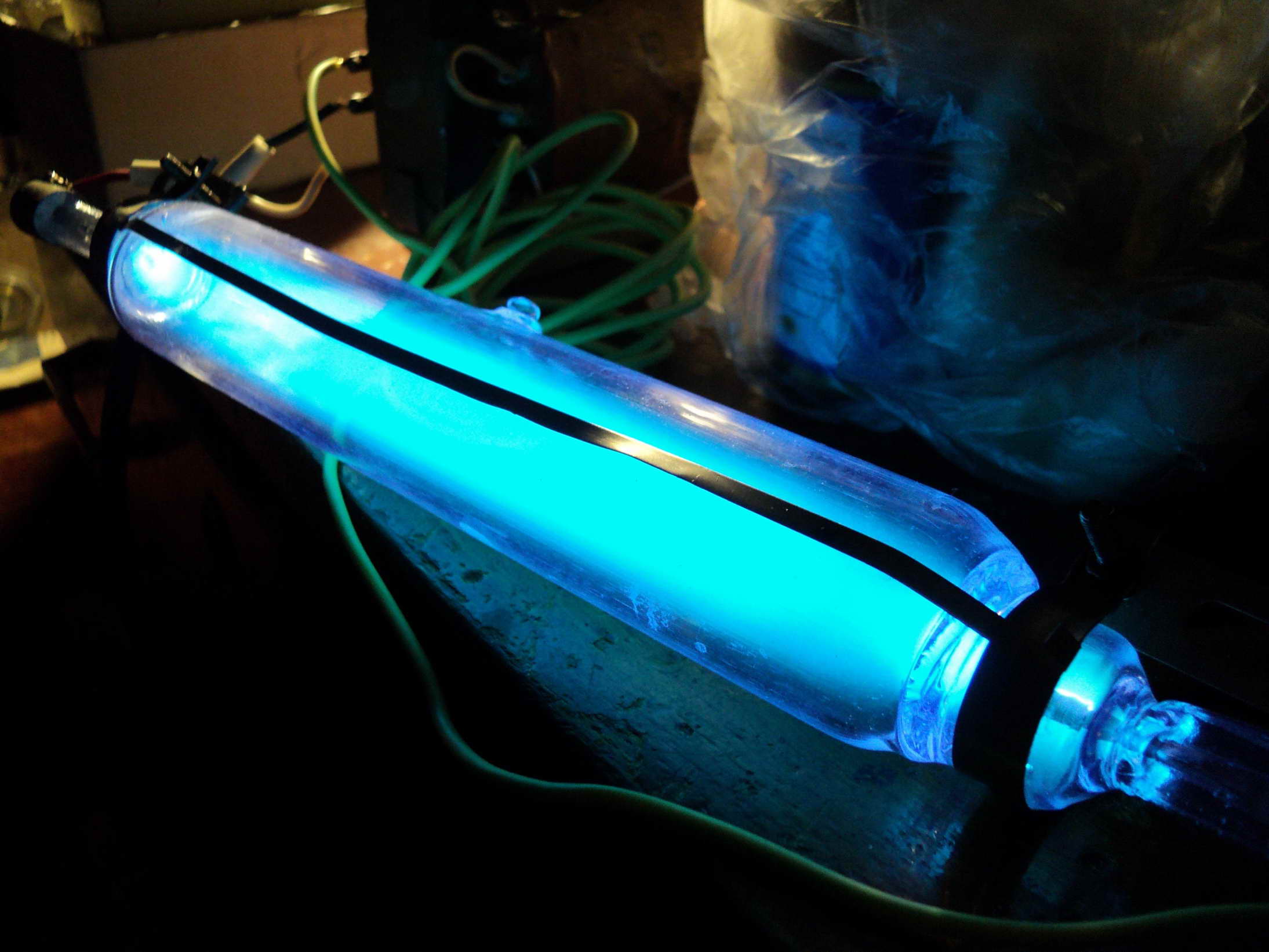

ДРТ-1000

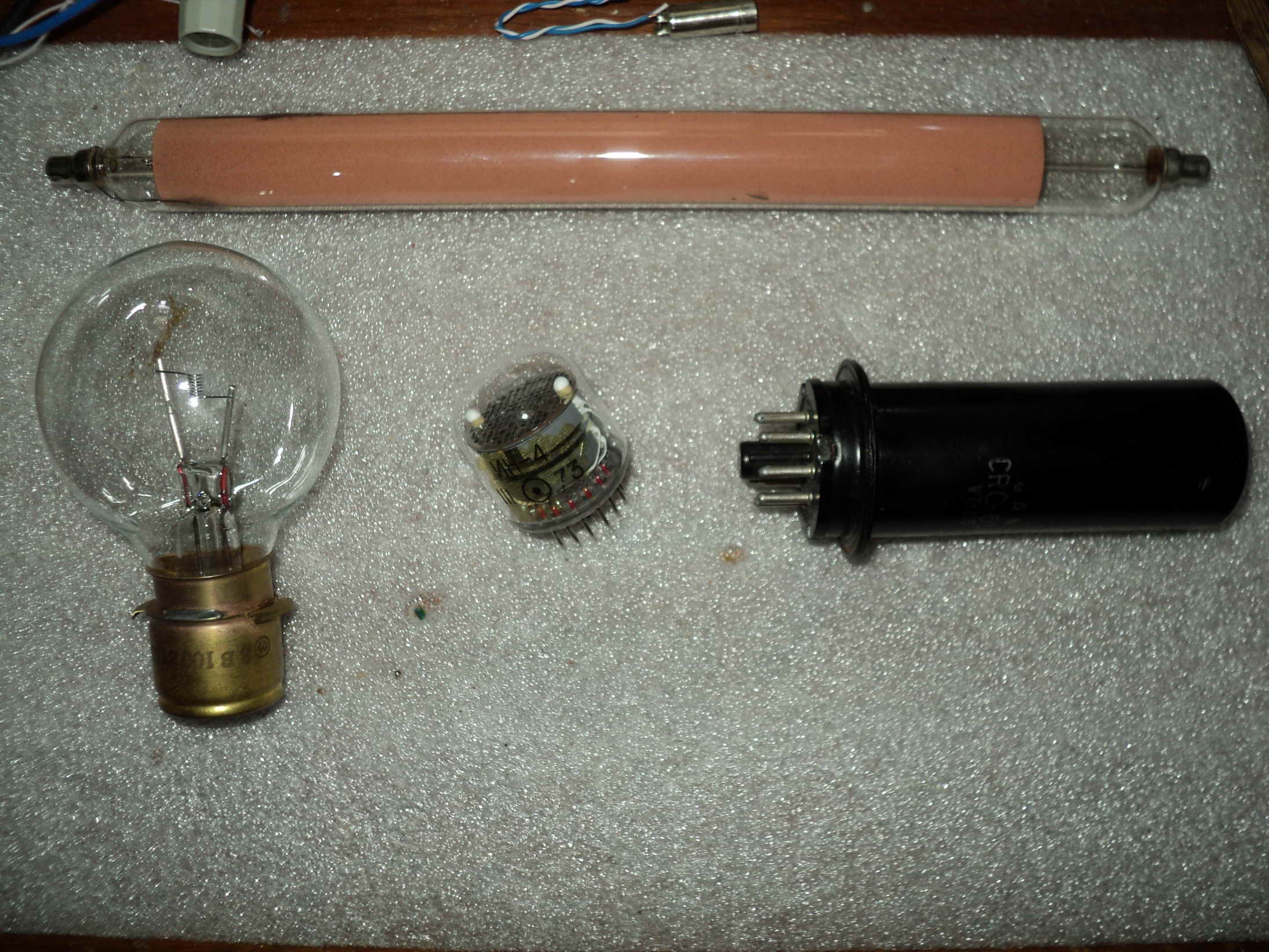

счётчик МС-6,
неопознанная лампа 8В 100Вт - точечный источник света(предположительно), ИН-4, американская 6L6



спасибо!
если соблюдать все требования безопасности и точно знать что делаеш, дома можно и ядерный реактор запустить

вот ещё экземплярчик:

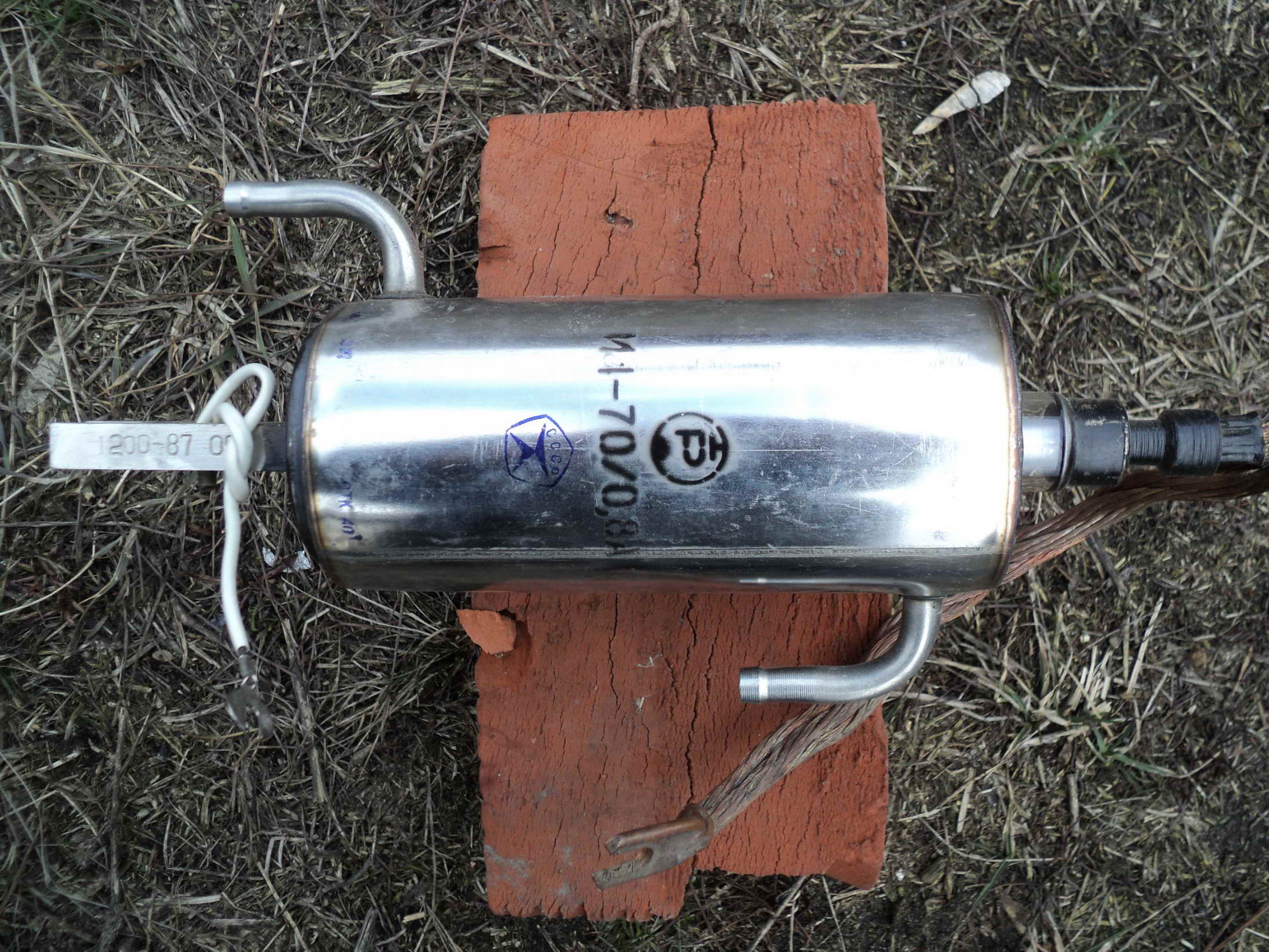

игнитрон. новый, в заводской упаковке. данных нет.



Так и есть:



Да, интересные и красивые приборы.

Конструкция необычная. Можно лишь предположить, что при заданном токе (площадь/размеры катода) не удалось обеспечить необходимое малое расстояние между всеми элементами поверхности анода и катода.
Очень интересно.

На фото коробки (6-5-jpg.14785/ ) читается Full wave rectifier. Т.е. прибор предназначен для работы в схеме двухполупериодного выпрямления. Что подразумевает наличие двух анодов. Аноды, похоже экранированные, находятся, видимо, в нижней части прибора. А полусфера в верхней части - катод.
... Словом весьма необычный и интересный прибор.

Мои поздравления.



Конструкция ещё более непонятная.И тем интереснее.
Пока мне не удалось найти справочник Raytheon ~30 г. В таком справочнике этот газотрон должен быть описан.



Интересный прибор. И для таких габаритов ток достаточно большой. Нагрев, видимо, так же определяется малыми размерами: св. 16 Вт только по накалу.
И, похоже (зачем-то), прибор высокого давления. Раз столь низкие напряжения пробоя и обратного зажигания.
Может быть для работы в зарядных станциях?

Во всяком случае достойное приобретение.

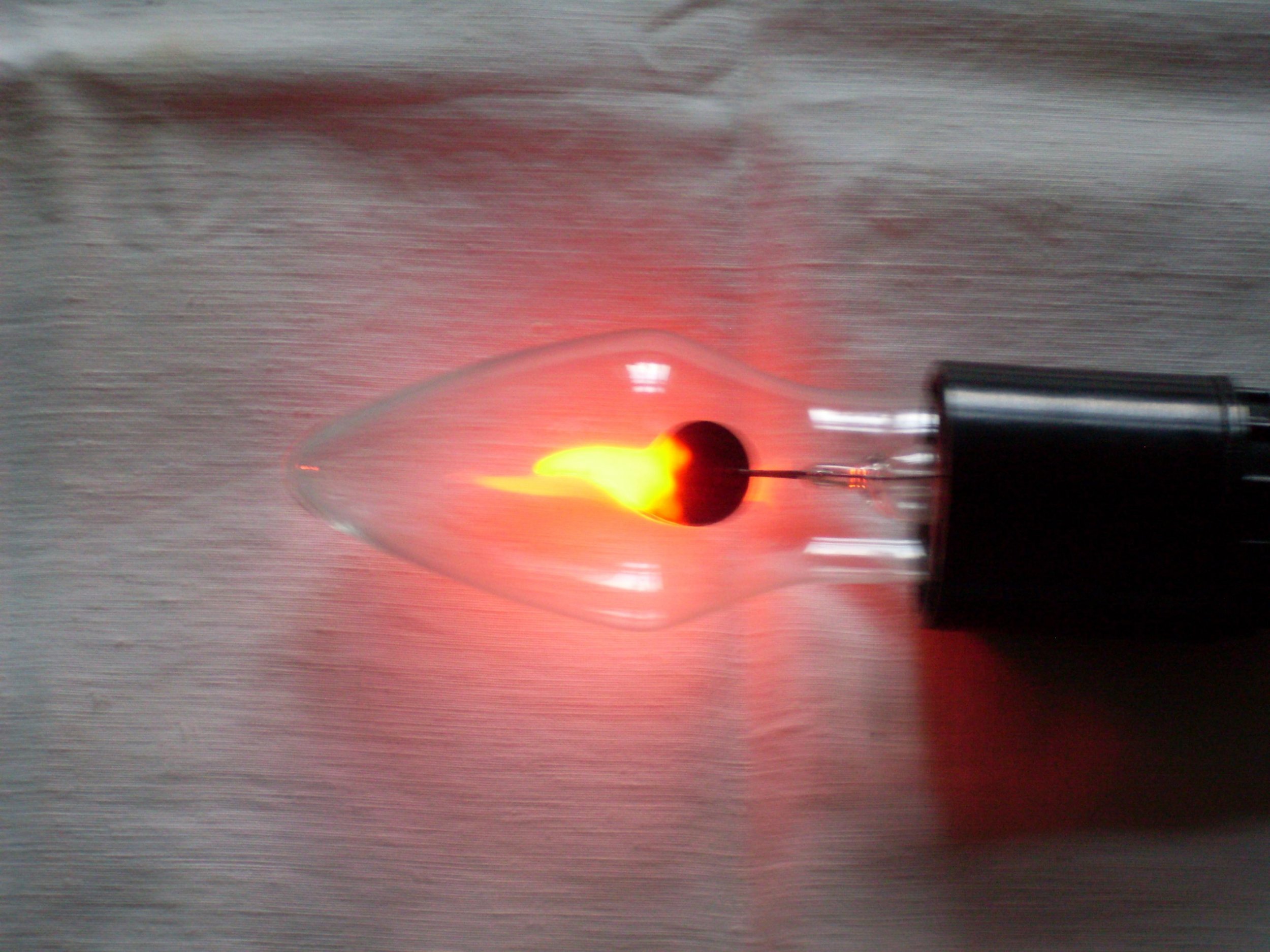

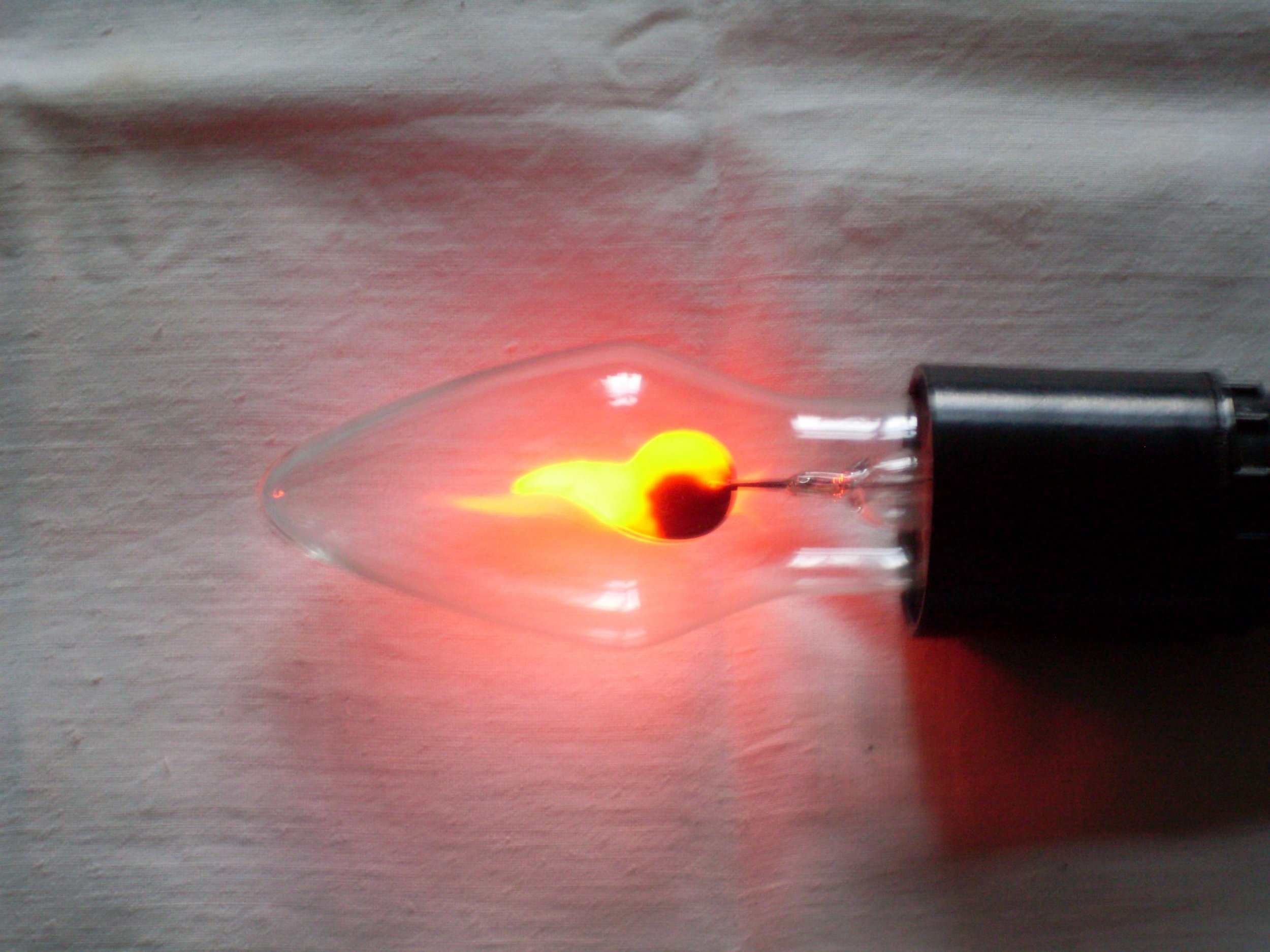

у нас на рынке в городе видал такие у одного деда в маленьком чемоданчике лежали по 100р толкал их и одна включена была , красивое свечение как будто внутри лампы огонь горит



Да. все тиратроны с наполнением инертными газами - приборы с левой характеристикой. Только ртутные (не все) и водородные с правой.

Про анодный вывод только разработчик может сказать.
Геттер скорее всего есть, таблетка, в верхней части баллона. Этот прибор ещё очень мощный, не очень об'ёмный. Геттер будет работать, а жестечение может оказаться недостаточным.



Никель почти во всех лампах.
Иногда - для снижения эмиссии - на сетки напыляют золотое и даже платиновое покрытие.
