  1. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Silverray, приборы красивые, но еще красивей это капилярные спектральные лампы:)
    Поздравляю с преобретением.

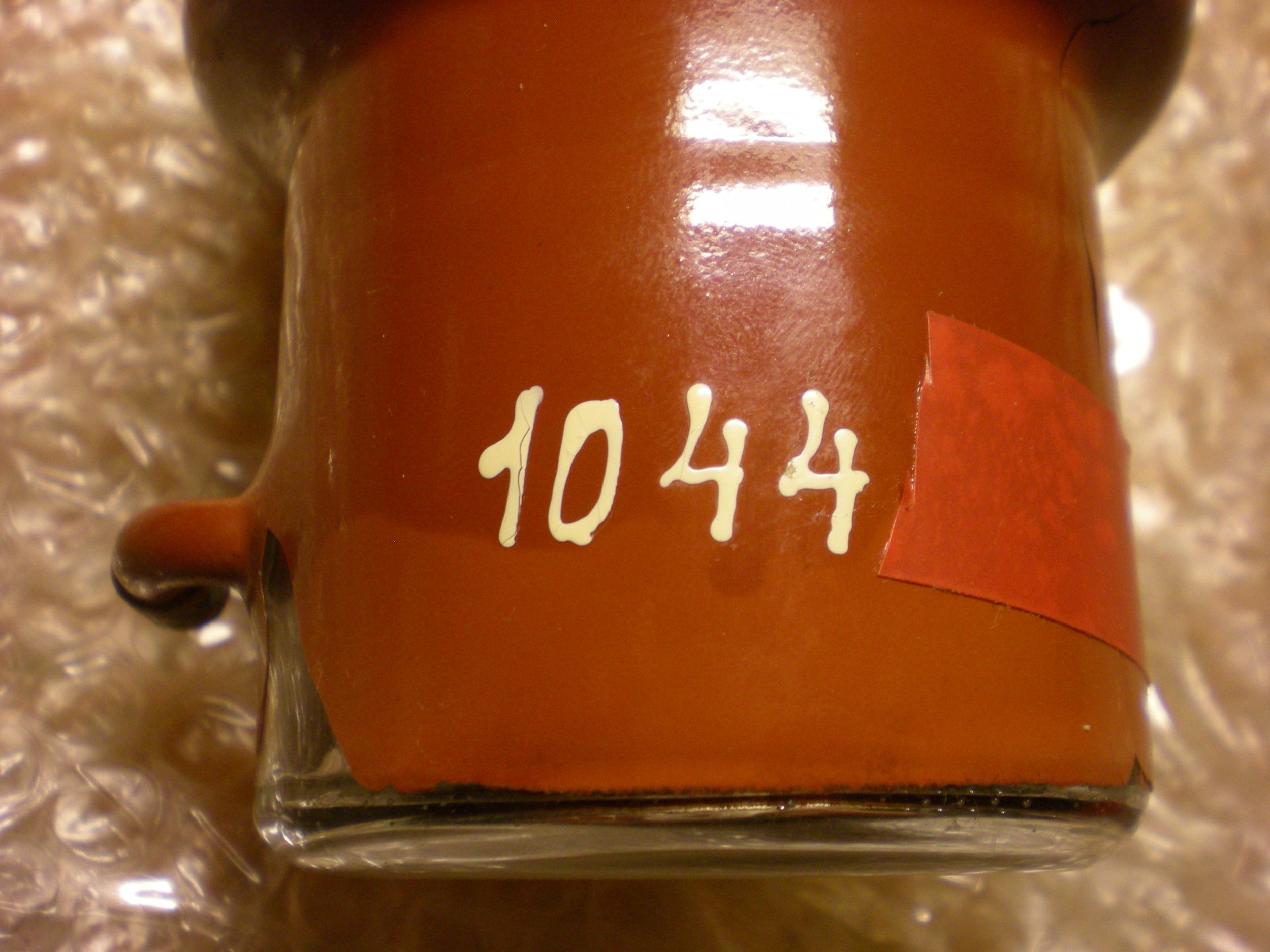

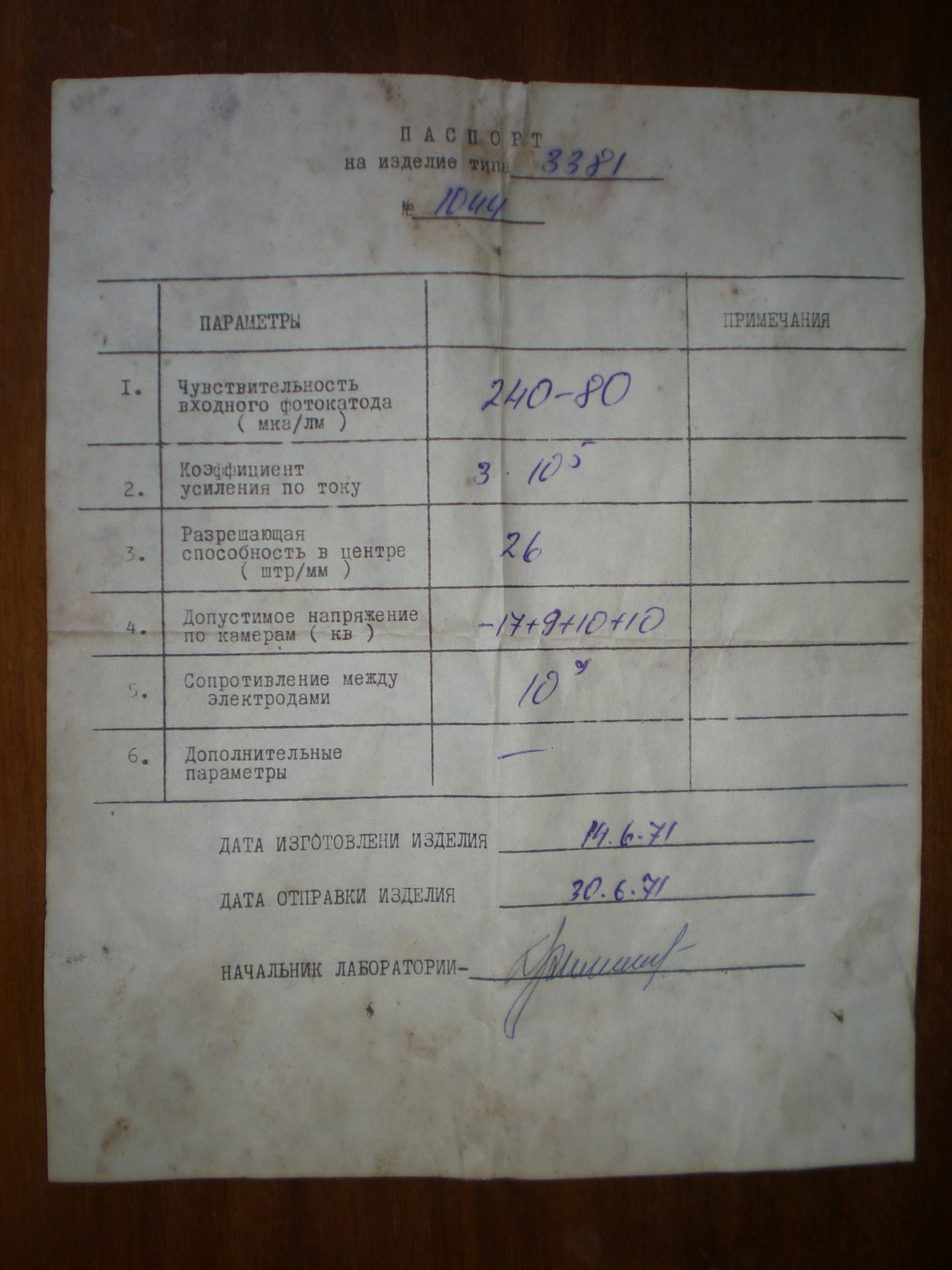

    Обнаружилось, что у эопа УМИ-93 имееися родная этикетка с гордым словом "ПАСПОРТ", номер который написан на эопе совпадает номеру тот что в "паспорте".
    Я бы эту бумажку то и этикеткой бы не назвал:lol:


    Вложения:

    • DSCN6742.JPG
      Размер файла:
      508,7 КБ
      Просмотров:
      972
    • DSCN6744.JPG
      Размер файла:
      538,4 КБ
      Просмотров:
      825
    OMEGATRON, 10 мар 2012
    #3421
  2. suslox

    suslox Пушистикс Staff Member

    благодаря Нерву у меня появился ну очень маленький и симпатичный ЭОП:
    ЭП34-М2. производство 1995 год
    применялся в прицелах типа PNS4.6x52

    [​IMG]

    параметры ЭП34:


    ЭП 34
    Технические характеристики:
    Рабочий диаметр фотокатода, мм................11,5
    интегральная чувствительность
    фотокатода, мкА/лм....................................220
    Чувствительность фотокатода
    с фильтром КС-17, мкА/лм ............................70
    Предел разрешения, штр/мм.........................40
    Рабочее разрешение, штр/мм........................25
    испытательное напряжение, кВ.....................17
    Электронно-оптическое увеличение, отн. ед.....0,85
    Посадочная длина, мм...................................58,7
    Режим эксплуатации (Номинальный)
    напряжение питания, кВ................................17
    Освещенность на фотокатоде, лк....................0,001/-/0,01
    Предельный режим
    напряжение питания, кВ................................19
    Средняя интегральная
    освещенность на фотокатоде, лк.....................0,2
    Надежность/Критерий годности
    Чувствительность фотокатода
    Интегральная, мкА/лм.....................................185
    красная, мкА/лм.............................................60
    Рабочее разрешение, штр/мм............................23
    Срок службы..................................................4 года
    Минимальная наработка...................................1000 часов
    ЭП 34

    suslox, 12 мар 2012
    #3422
    St2Ra3nn8ik и OMEGATRON нравится это.
  3. suslox

    suslox Пушистикс Staff Member

    ее включить бы..хотя бы от теслы засветить...

    можно попробовать спросить у Клапауция, может он что знает...

    suslox, 14 мар 2012
    #3423
  4. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Я тоже немного забавностей приобрел:)

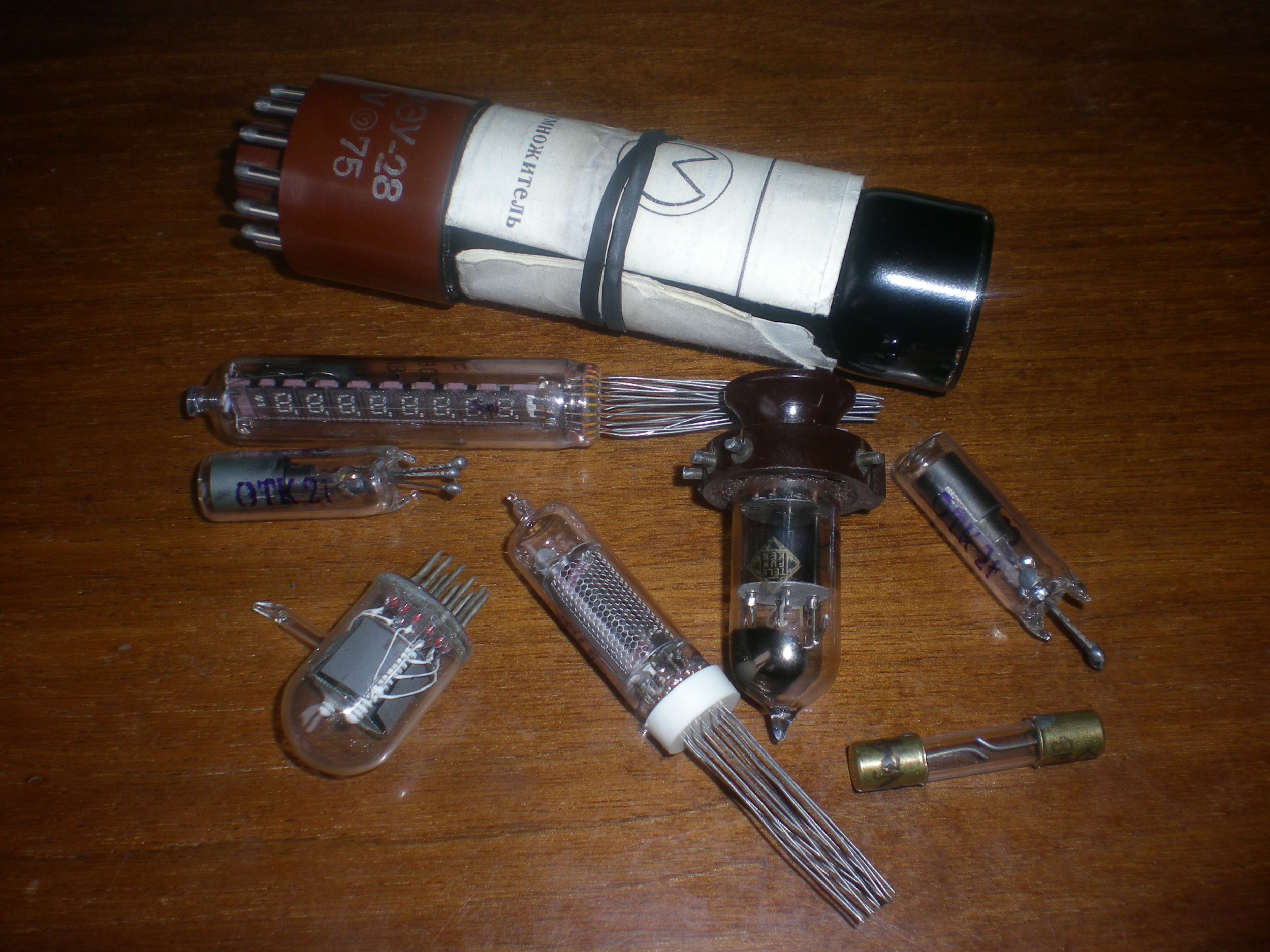

    Всеобщий вид ламп, фэу-28, ин-2 "опытная", индикатор ин-16, индикатор ин-21, лампа вмн-2 и парочка тиратрончиков тх1б.

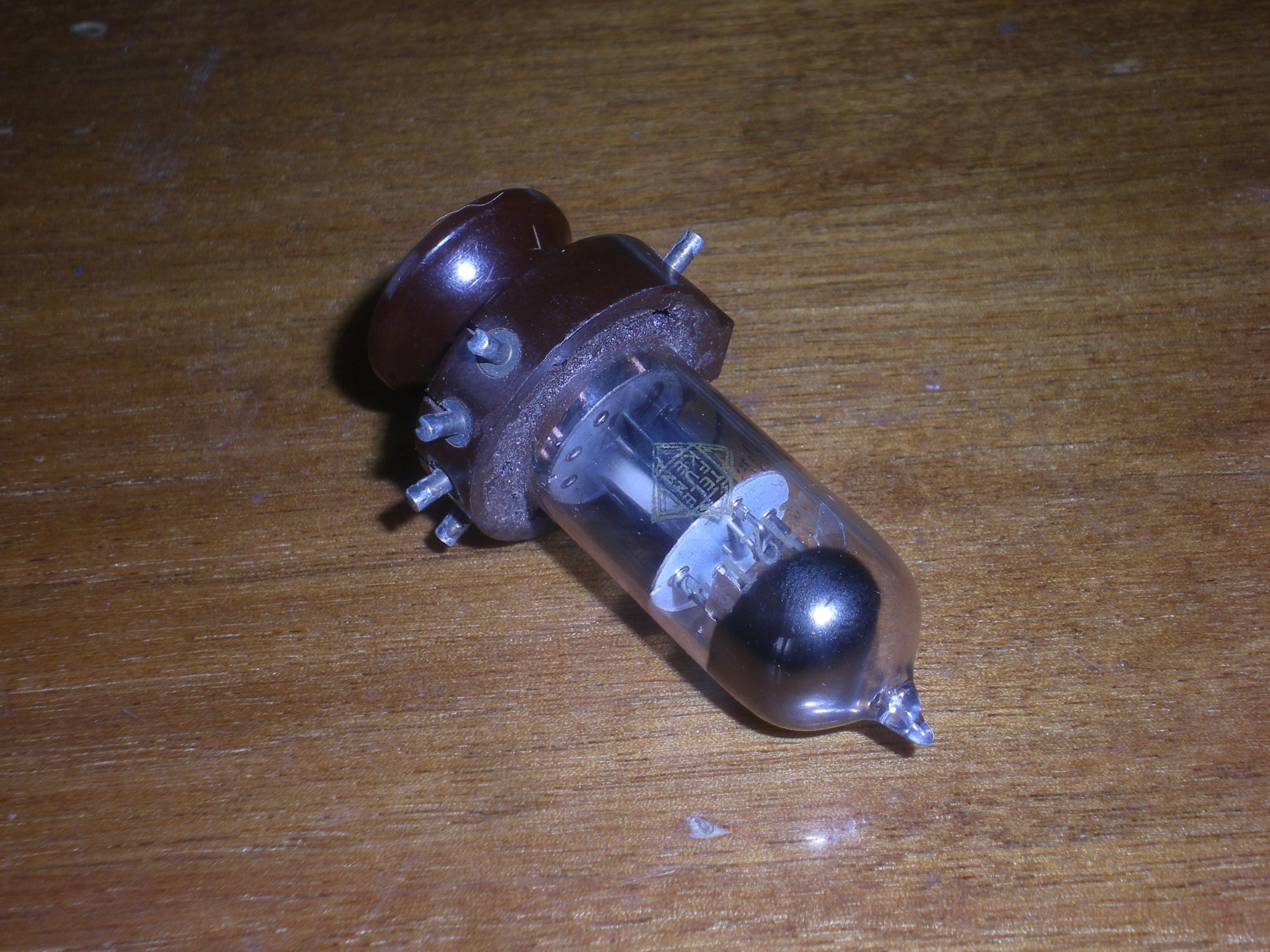

    1). Немецкий триод Telefunken RL12T1, цоколь у него в исполнении "желудь" с ручкой для установки и съемки из панели, прибор 1941 года выпуска.

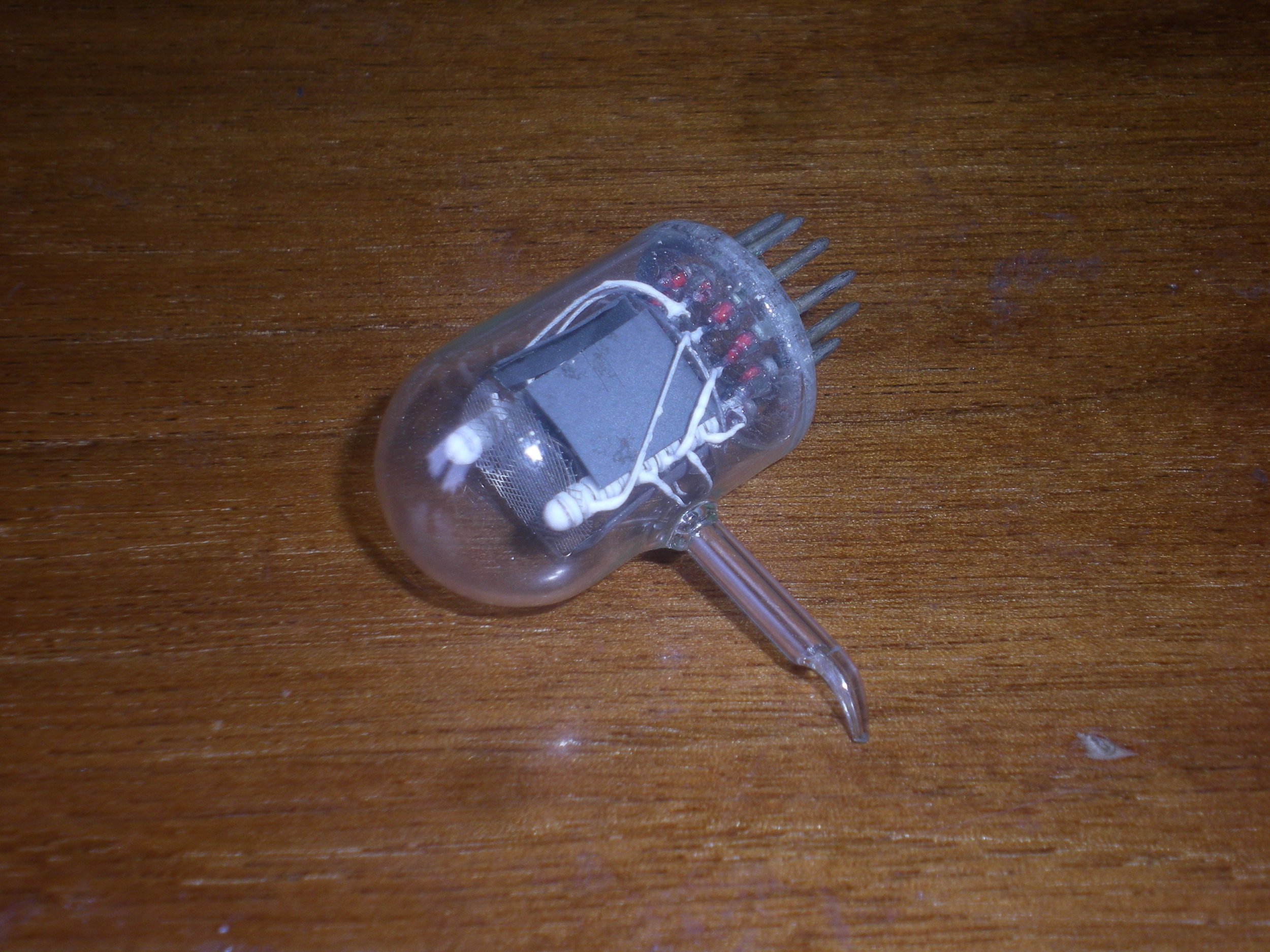

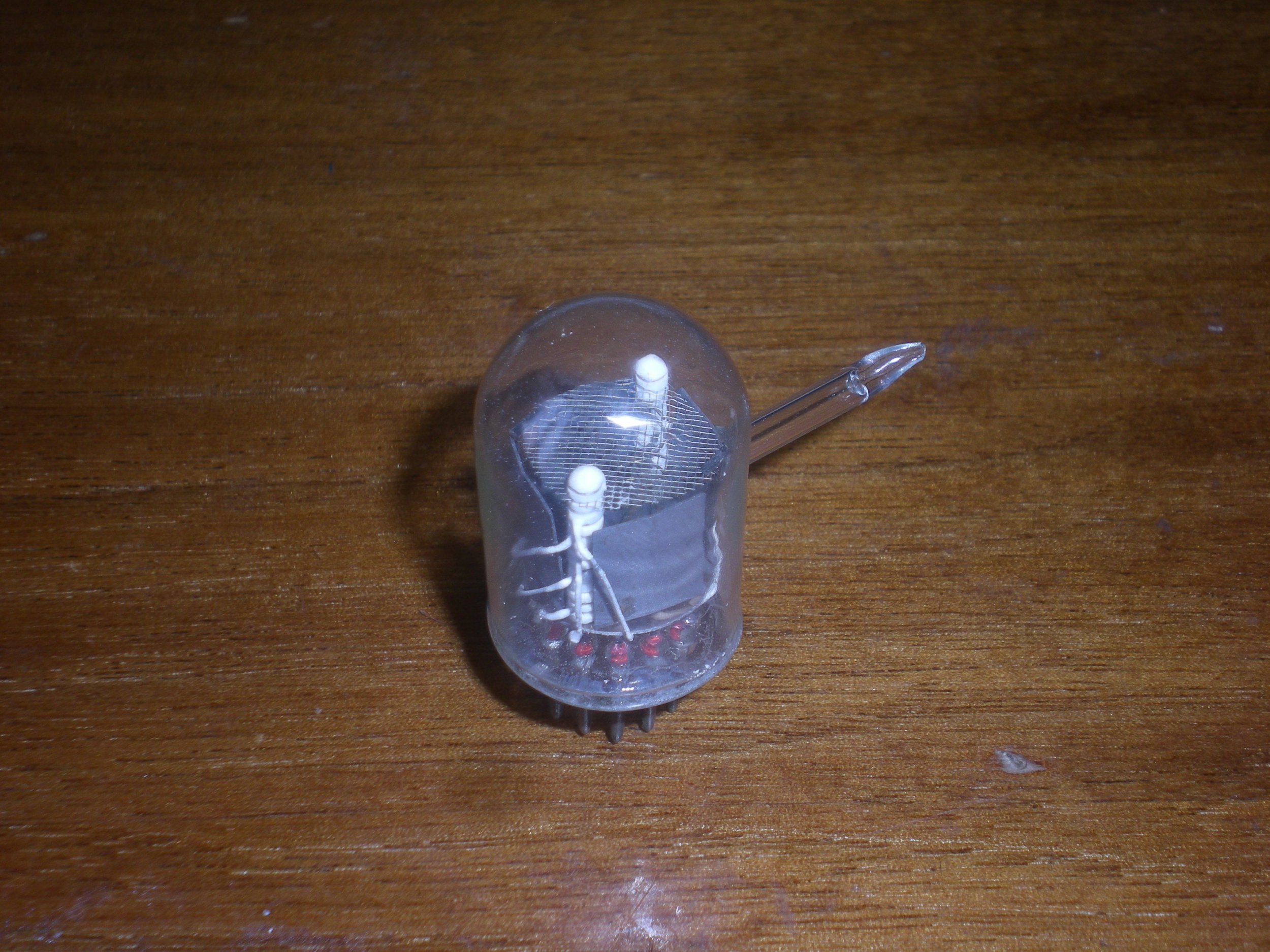

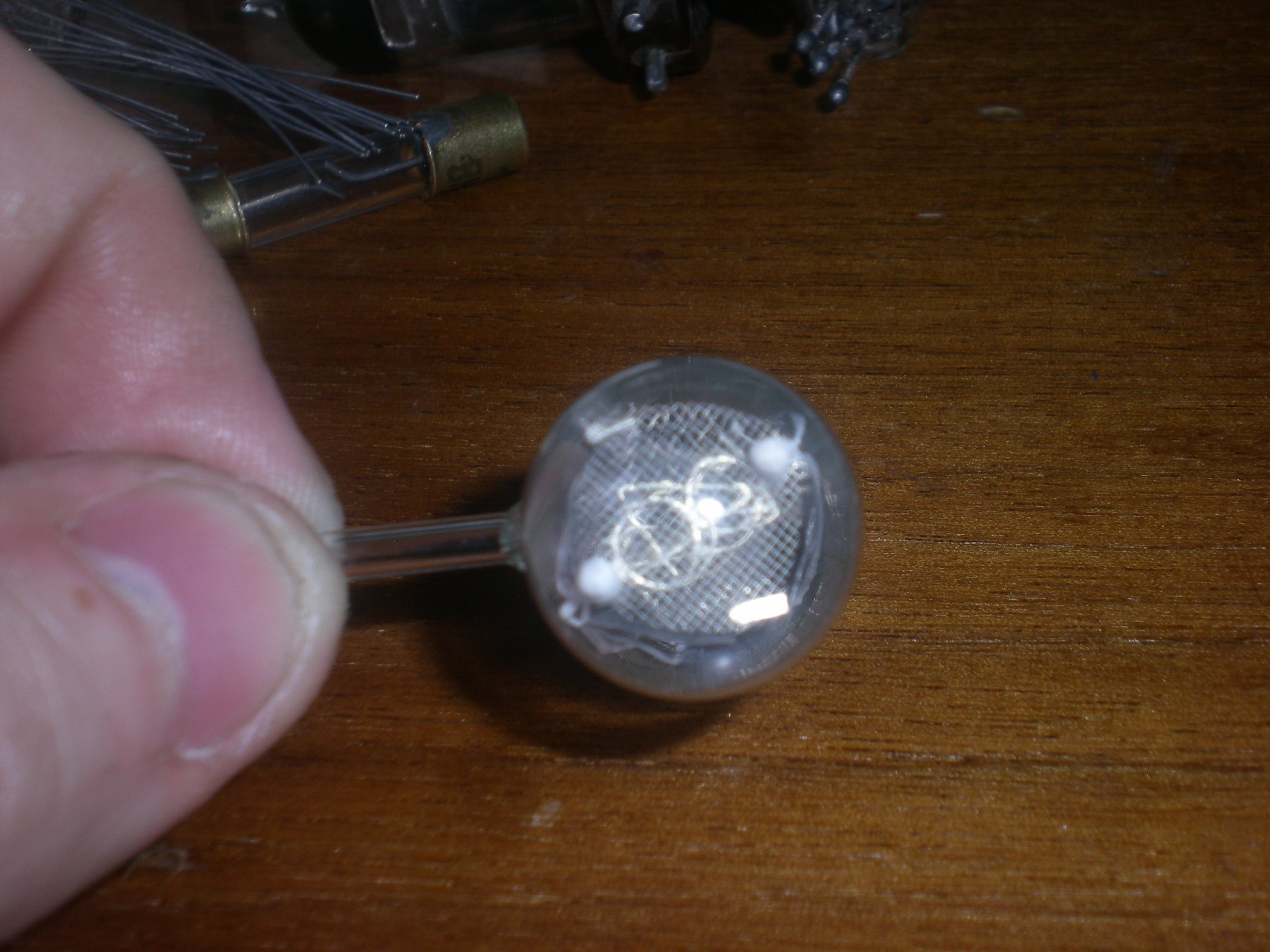

    2). Это ИН-2 опытная, судя по длине штенгеля и отсутствия маркировки, штампа ОТК и года выпуска этот индикатор явно ОПЫТНЫЙ образец, я такое впервые вижу за всю историю ИН-2.
    Я думаю что камраду ZRGZN это понравится:)


    Вложения:

    • DSCN7013.JPG
      Размер файла:
      676,6 КБ
      Просмотров:
      565
    • DSCN7016.JPG
      Размер файла:
      792,9 КБ
      Просмотров:
      823
    • DSCN7017.JPG
      Размер файла:
      680,4 КБ
      Просмотров:
      878
    • DSCN7020.JPG
      Размер файла:
      708,6 КБ
      Просмотров:
      867
    • DSCN7021.JPG
      Размер файла:
      690,9 КБ
      Просмотров:
      869
    • DSCN7022.JPG
      Размер файла:
      519,2 КБ
      Просмотров:
      865
    OMEGATRON, 14 мар 2012
    #3424
    St2Ra3nn8ik и Entladung нравится это.
  5. suslox

    suslox Пушистикс Staff Member

    гдето я видел газоразрядный индикатор тоже с таким же длинным штенгелем и народ сошелся на мнении,что он опытный. так что - действительно раритет!

    suslox, 14 мар 2012
    #3425
  6. OMEGATRON

    OMEGATRON Наполеон-истеричка

    такой есть в цокольном этаже у Цаука

    OMEGATRON, 14 мар 2012
    #3426
  7. Entladung

    Entladung Активный пользователь

    Много видел разных ламп. Такой - никогда.
    И это не двойной триод. Если брать старые обозначения, до введения ГОСТ 5461-50, то была, например, лампа с обозначением 6П6Б. Этот прибор получит обозначение 6Ф6С...

    Entladung, 14 мар 2012
    #3427
  8. Entladung

    Entladung Активный пользователь

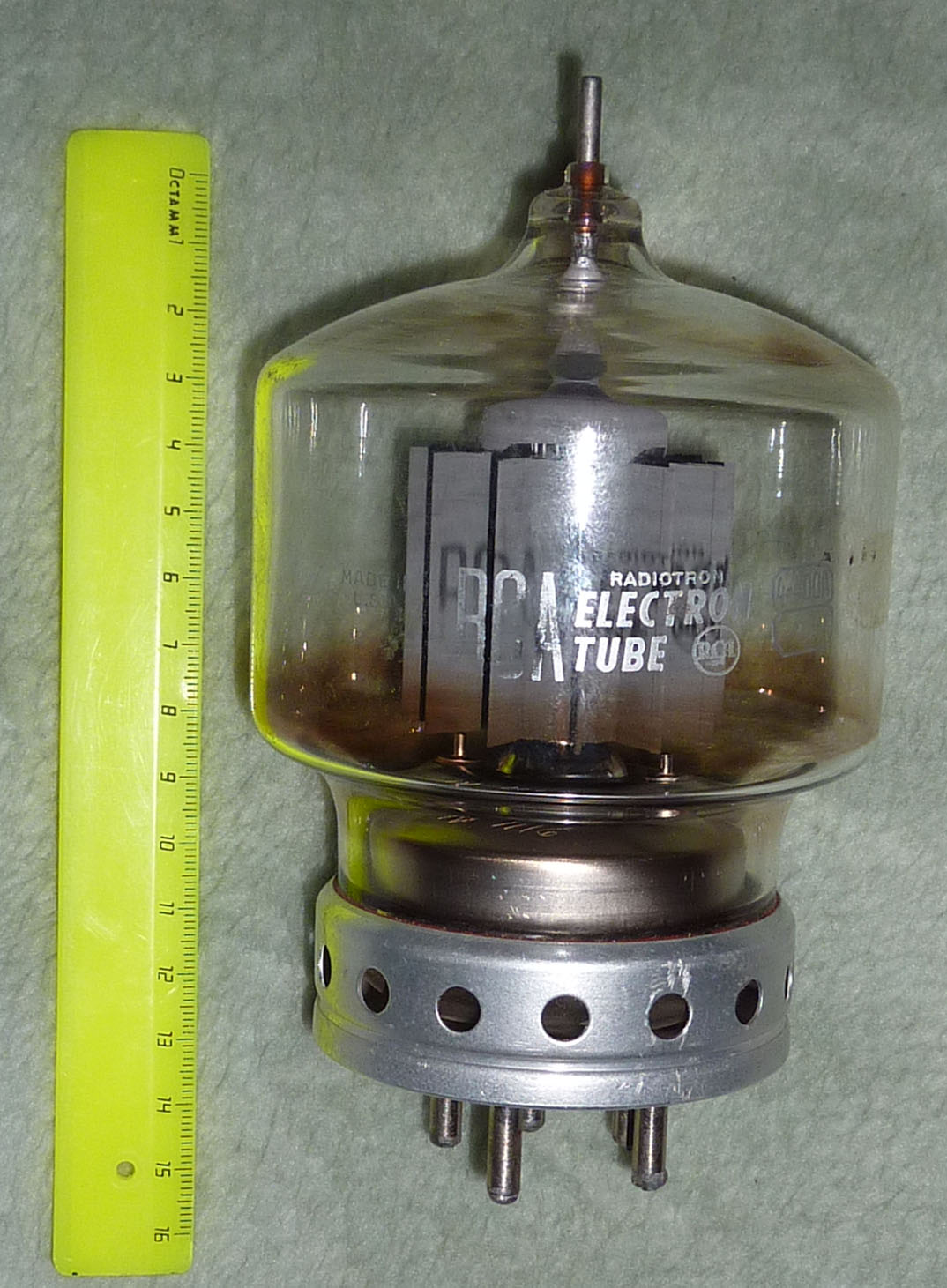

    Генераторный лучевой тетрод RCA 4-400A.

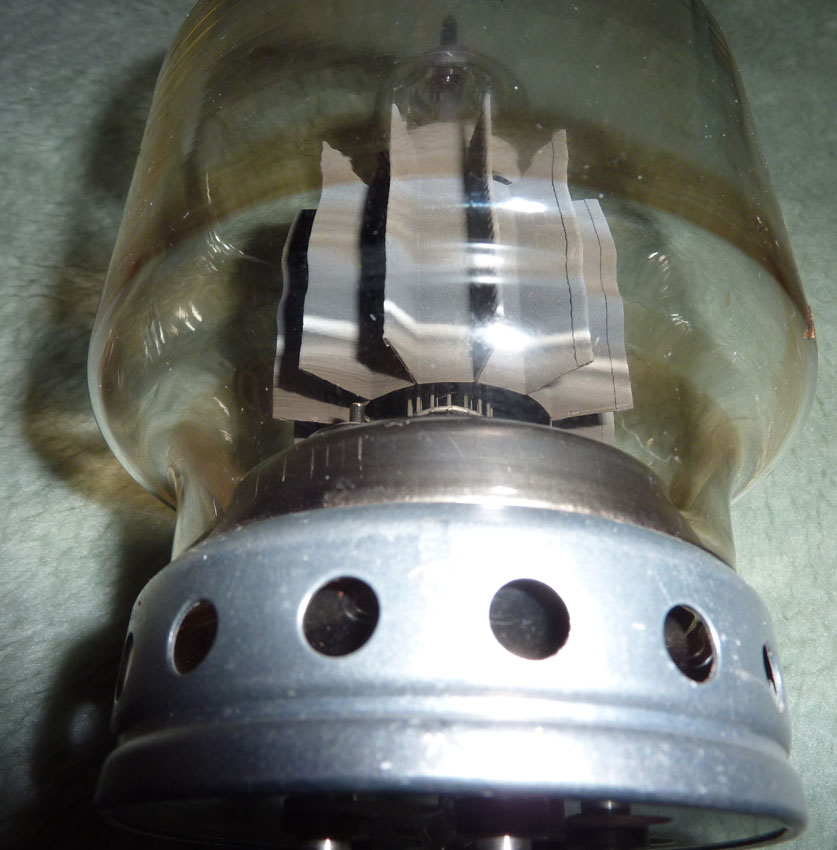

    P1020696.JPG вид на сетки. Видно, что тетрод действительно лучевой. Стержни второй сетки со стороны катода закрыты стержнями первой.


    Вложения:

    • P1020699.JPG
      Размер файла:
      247,6 КБ
      Просмотров:
      878
    • P1020696.JPG
      Размер файла:
      122,7 КБ
      Просмотров:
      847
    • Image 1.jpg
      Image 1.jpg
      Размер файла:
      137,4 КБ
      Просмотров:
      832
    Entladung, 16 мар 2012
    #3428
    OMEGATRON, St2Ra3nn8ik, suslox и ещё 1-му нравится это.
  9. suslox

    suslox Пушистикс Staff Member

    интересно, зачем такой диаметр баллона при куда меньшем диаметре анода

    suslox, 16 мар 2012
    #3429
  10. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Может быть, для уменьшения на него (баллон) тепловой нагрузки, т.к. та же рассеиваемая анодом тепловая мощность распределяется на большую площадь стекла?

    St2Ra3nn8ik, 16 мар 2012
    #3430
  11. Shah

    Shah Пользователь

    именно

    Shah, 17 мар 2012
    #3431
  12. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Сегодня у меня сскромненький приход, но всеравно приятно:)

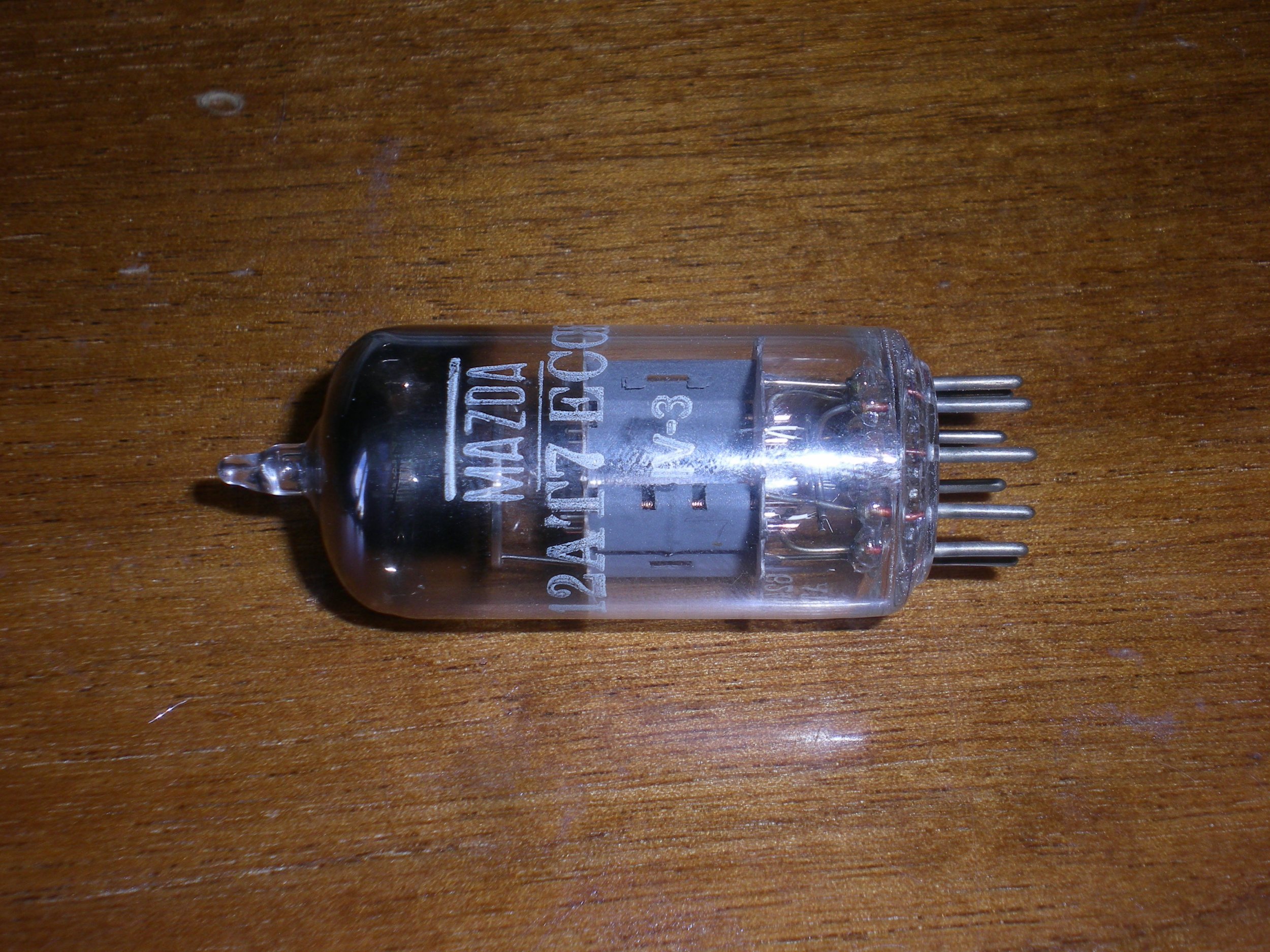

    Это импортный двойной триод в пальчиковом исполнении фирмы MAZDA ECC81.


    Вложения:

    • DSCN7111.JPG
      Размер файла:
      862,4 КБ
      Просмотров:
      763
    • DSCN7112.JPG
      Размер файла:
      410,3 КБ
      Просмотров:
      752
    OMEGATRON, 17 мар 2012
    #3432
  13. собиральщик

    собиральщик Пользователь

    У меня сегодня улов попроще-пара видиконов-ЛИ421-3(76года) и ЛИ426-1(1974г)оба в коробках и с пачпортами:)

    собиральщик, 18 мар 2012
    #3433
  14. suslox

    suslox Пушистикс Staff Member

    вот это как раз очень интересная особенность..вопрос в том, зачем нужно было экранировать горелку?..


    в принципе ничего особенного: подрезал себе из некого мощного двухтактного ВЧ генератора лампу ГК-71:
    [​IMG]

    suslox, 18 мар 2012
    #3434
    OMEGATRON нравится это.
  15. suslox

    suslox Пушистикс Staff Member

    хм...эоп продают, причем почемуто начальная цена очень низкая...может кому интересно будет:
    http://www.ebay.com/itm/Military-Ni...aultDomain_0&hash=item5ae5bb8bbb#ht_500wt_949

    вообще странный эоп:
    http://www.ebay.com/itm/RCA-Develop...ultDomain_0&hash=item231aee3df4#ht_1661wt_875

    модные сверхбыстрые фотоэлементы:
    http://www.ebay.com/itm/ITT-F4000-S...ultDomain_0&hash=item230c4d823f#ht_2087wt_875
    http://www.ebay.com/itm/ITT-FW-114-...ultDomain_0&hash=item231aee3d96#ht_1500wt_875

    и фэу:
    http://www.ebay.com/itm/Burle-RCA-8...ultDomain_0&hash=item2568036ee9#ht_1156wt_875

    :)

    suslox, 19 мар 2012
    #3435
  16. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Первый эоп по низкой цкне это анолог моему ЭП-16
    "Странный эоп" ничего особенного,

    OMEGATRON, 19 мар 2012
    #3436
  17. Entladung

    Entladung Активный пользователь

    Жаль... Приборы очень интересные...

    Ульяновская. И с поздним товарным знаком. Но в них есть что-то.

    Entladung, 19 мар 2012
    #3437
  18. SAF73

    SAF73 Новичок

    есть лампа В-3М рабочая кто подскажет что с нее можно сделать?7

    SAF73, 21 мар 2012
    #3438
    OMEGATRON нравится это.
  19. suslox

    suslox Пушистикс Staff Member

    это ЭОП для ПНВ..сделать можно прибор ночного видения

    suslox, 21 мар 2012
    #3439
  20. OMEGATRON

    OMEGATRON Наполеон-истеричка

    А можете выложить фото со всех ракурсов??:)

    OMEGATRON, 21 мар 2012
    #3440
