Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 17 из 432
  1. suslox

    suslox Пушистикс Staff Member

    а теперь настало время настоящих редкостей и няшечек!!!!!!!!!

    ГШ-2 - газоразрядный шумовой диод!предназначен для генерации калиброванного шума в определенной полосе свч частот :) :) :)


    Вложения:

    suslox, 17 сен 2010
    #321
  2. Российская Федерация

    Российская Федерация Пользователь

    Ого! вот это реально крутотень! А где он применялся и как он шумит?

    Российская Федерация, 18 сен 2010
    #322
  3. suslox

    suslox Пушистикс Staff Member

    принцип работы основан на том,что любой разряд является источником вч помех в очень широкой полосе..здесь за счет конструкции лампы, большого пролетного расстояния, подобранного наполнения и давления удалось выделить максимум шума на определенной свч полосе и причем с приемлимой амплитудой.

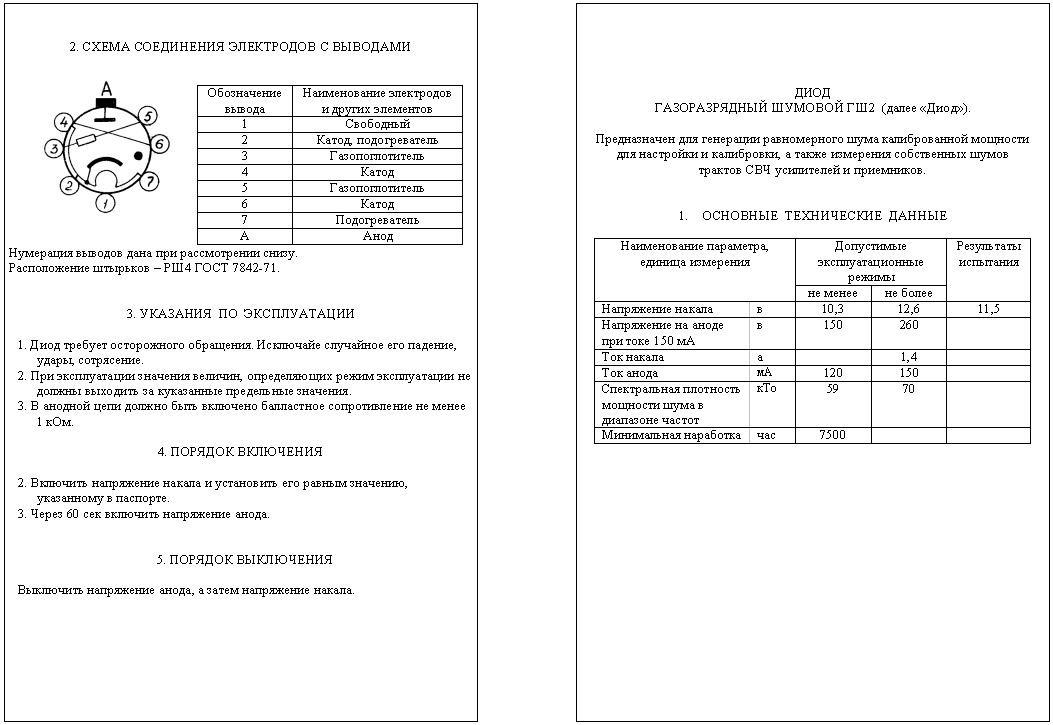

    вот документация


    Вложения:

    • 1580_1.jpg
      Размер файла:
      166,8 КБ
      Просмотров:
      1.180
    suslox, 18 сен 2010
    #323
  4. Ainar

    Ainar Пользователь

    То есть им можно генерить помехи в этом диапазоне?

    Ainar, 18 сен 2010
    #324
  5. suslox

    suslox Пушистикс Staff Member

    сам по себе он дает сигнал с очень малой мощнсотью...такие вещи в основном стояли в спец свч измерительной и тестовой аппаратуре

    suslox, 18 сен 2010
    #325
  6. Ryazanec

    Ryazanec Модератор Staff Member

    Для настройки и проверки оборудования на помехоустойчивость?

    Ryazanec, 19 сен 2010
    #326
  7. suslox

    suslox Пушистикс Staff Member

    :) ну по сути да...также для широкополосных измерений наверное

    suslox, 19 сен 2010
    #327
  8. Ryazanec

    Ryazanec Модератор Staff Member

    Где ты это всё достаешь то?

    Ryazanec, 19 сен 2010
    #328
  9. suslox

    suslox Пушистикс Staff Member

    ну ктото давно такое спрашивал :) отвечу еще раз: на барахолке в митино, через друзей, в магазинах, через инет :)

    suslox, 19 сен 2010
    #329
  10. svic

    svic Пользователь

    ГШ ,калиброванный по амплитуде, применяется для оценки чувствительности РЭА. Просто вольтметром меряется уровень собственных шумов ус-ва, а затем с подключенным ГШ. По приращению шума легко вычислить чувствительность.

    svic, 20 сен 2010
    #330
  11. pashok8666

    pashok8666 Пользователь

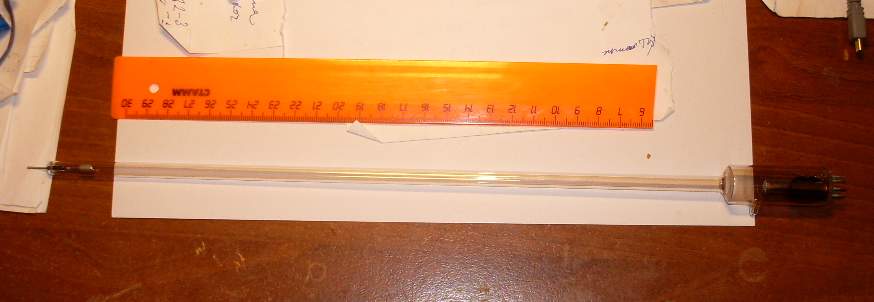

    Фотозагадка.Что это ? рядом для масштаба 803 транзюк.
    [​IMG]

    pashok8666, 24 сен 2010
    #331
  12. suslox

    suslox Пушистикс Staff Member

    водородонаплненный высоковольтный стабилитрон))) сг-30_(8,9 - не помню точно) :)
    довольно редкая штука ;)

    suslox, 24 сен 2010
    #332
  13. pashok8666

    pashok8666 Пользователь

    Ну вот, пришел suslox и разрушил сразу всю интригу ;)
    Действительно стабилитрон на 15 кВ, СГ307к это.

    pashok8666, 24 сен 2010
    #333
  14. nERV

    nERV Модератор Staff Member

    Я этих "редких" штук отдал в количестве over 20. На разборы :)
    А взамен получил совсем не редкие ДРШ-350.

    nERV, 25 сен 2010
    #334
  15. suslox

    suslox Пушистикс Staff Member

    :) повезло комуто..у меня вот только сг-304с есть..фото гдето в начале темы

    suslox, 25 сен 2010
    #335
  16. Technic47

    Technic47 Пользователь

    Перепал по наследству блок от какого то усилителя)
    Думаю собрать ламповый усилок и заиспользовать это)
    кстати, если кто знает распиновку микросхемы - подскажите :) Ну или как её подключать :)
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Technic47, 26 сен 2010
    #336
  17. suslox

    suslox Пушистикс Staff Member

    ага..известный блок...лаже очень...вообще лучше всего определит для начала от чего этот блок..
    а это помогут сделать на форуме rt20.mybb2.ru

    suslox, 26 сен 2010
    #337
  18. Vik

    Vik Пользователь

    Ото блок вроде от усилка радиотехника на 25ват, либо от проигрывателя ВЕГА который пластинки + касета был с коорлнками 35ват вроде такой :)

    Vik, 26 сен 2010
    #338
  19. собиральщик

    собиральщик Пользователь

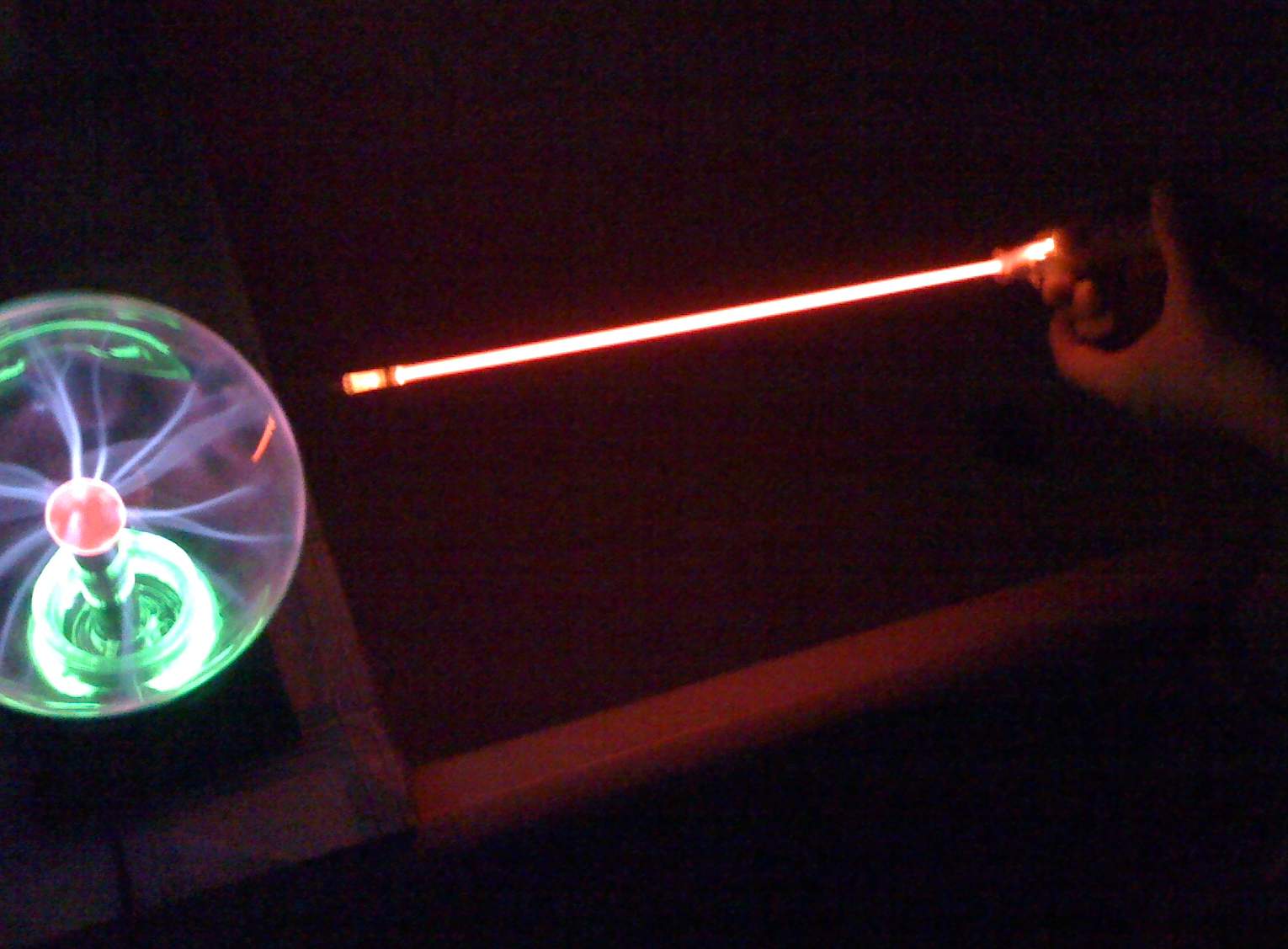

    Привет ВСЕМ друзьям,коллегам и единомышленникам!Посмотрел Ваши интересности и заодно решил поделиться своими.Коль специфика данного форума-лазеры-то вот мой экспонат по теме-
    [​IMG]
    А остальноевот здесь
    ;) ;) ;)
    С УВАЖЕНИЕМ "СОБИРАЛЬЩИК"

    собиральщик, 27 сен 2010
    #339
  20. suslox

    suslox Пушистикс Staff Member

    :) дада))))я такой же свой уже выкладывал :p в теме про газовые лазеры

    suslox, 27 сен 2010
    #340
