Интересные и необычные ЭВП

Привёз сегодня с Митьки парочку ЭВПшек-диодиков-подкупили своими микроскопическими размерами-6Д13Д и 6Д24Н



судя по всему это тока половина от 6Д13Д



Прикупил отечественных вакуумных конденсаторов. Давно хотел их иметь чуть больше двух с половиной штук, бывших в коллекции до данного приобретения. Все номиналы переснимать было бы излишне, поэтому щёлкнул самый толстый и самый мелкий из кучки. Чудесная вещь, с околонулевыми диэлектрическими потерями (вакуум же) и слабо ограниченной сверху допустимой реактивной мощностью, сильно превышающей даже известные К15У (насколько я могу прикидывать).



Да -чего-то я не того тупанул по полной-действительно-это только его нижняя часть-у меня ведь и не коцаные есть.

во блин на морозе башку переклинило



Импульсные генераторные лампы ГМИ-83 и ГМИ-83В.

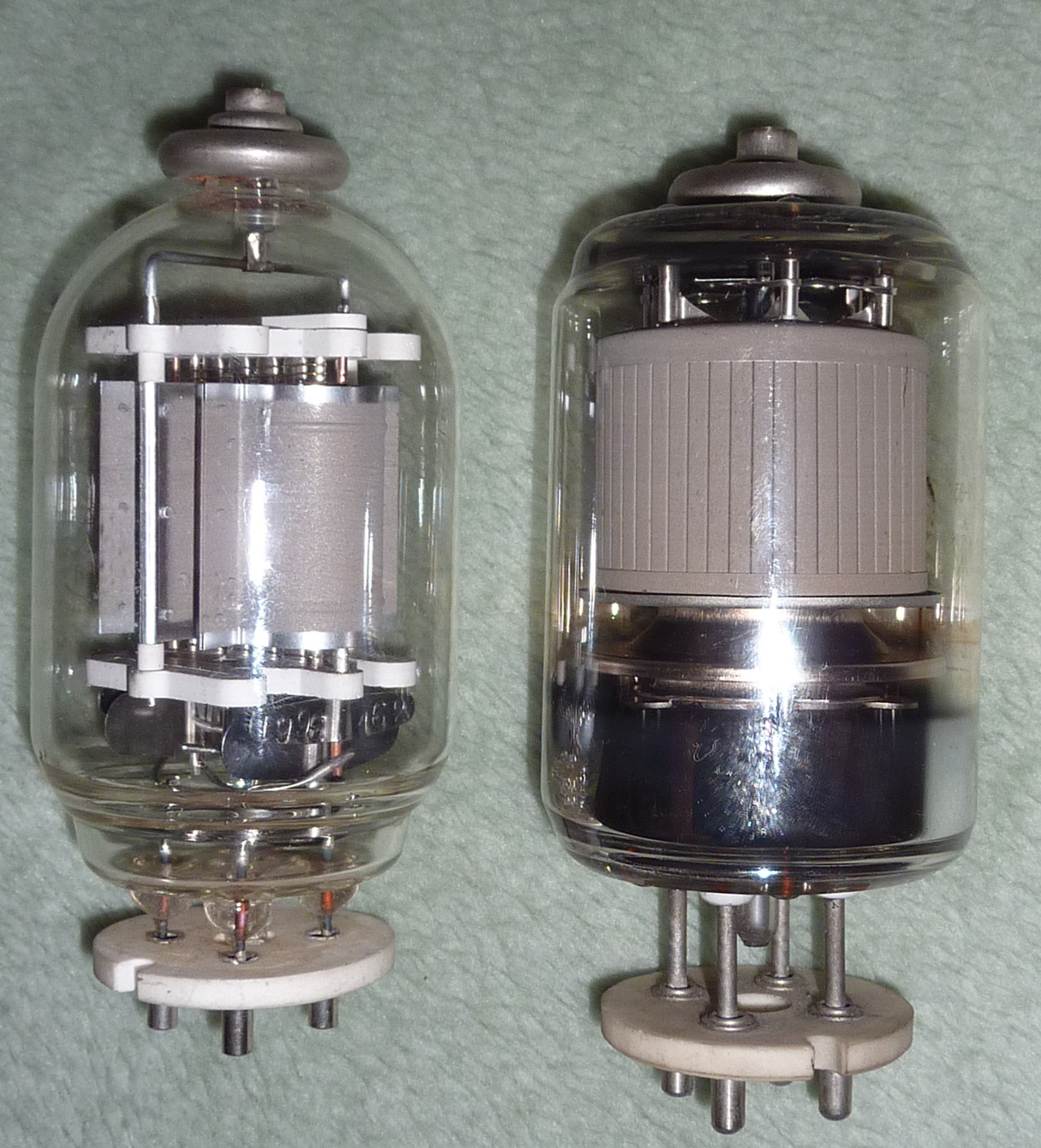

P1020527.JPG: слева - ГМИ-83 Светлана, Ленинград; справа - ГМИ-83В, Ульяновский радиоламповый завод.

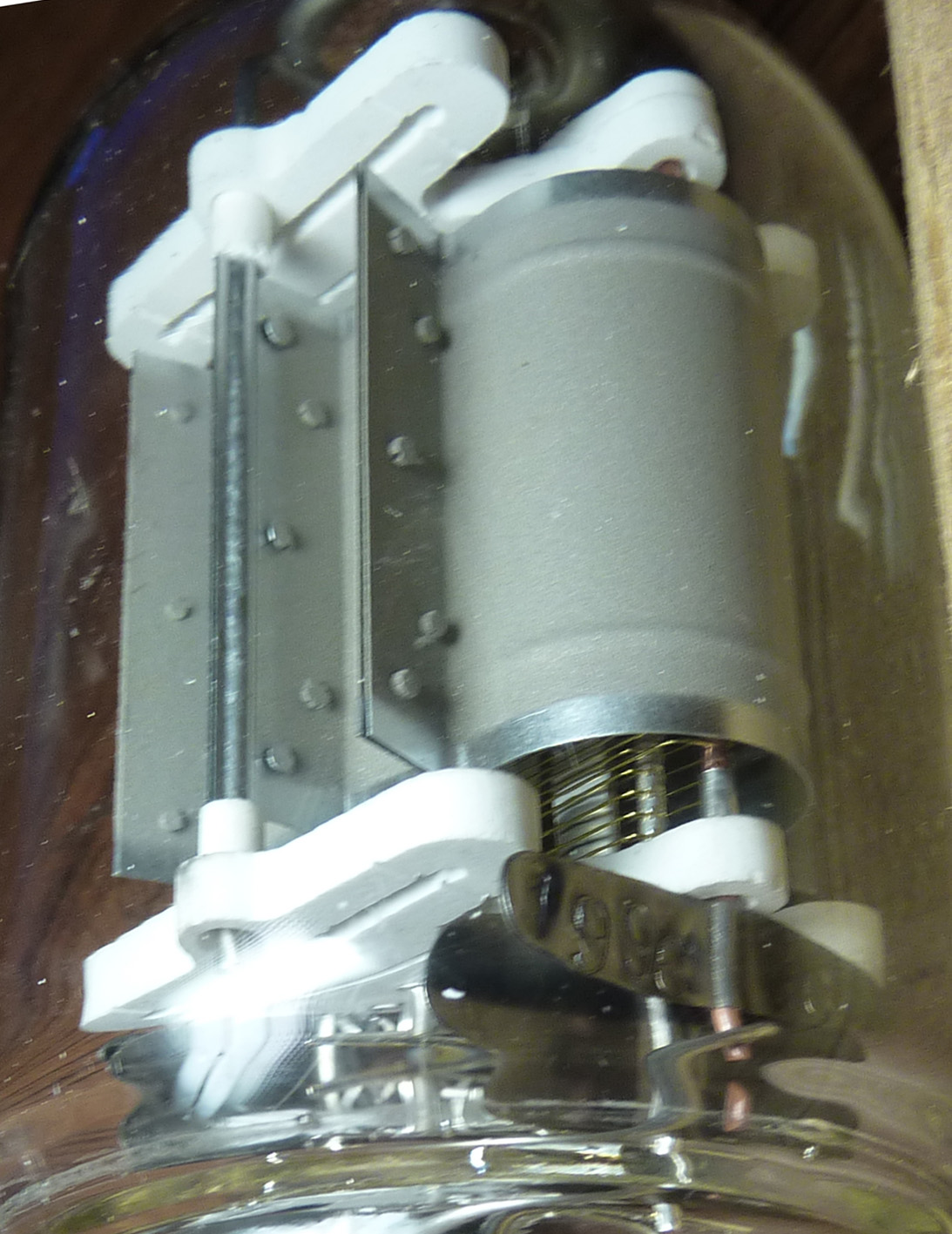

P1020526.JPG: ГМИ-83 с пакетной арматурой. Видно, что прибор и меет почти обычную конструкцию, отличие - четыре катода.

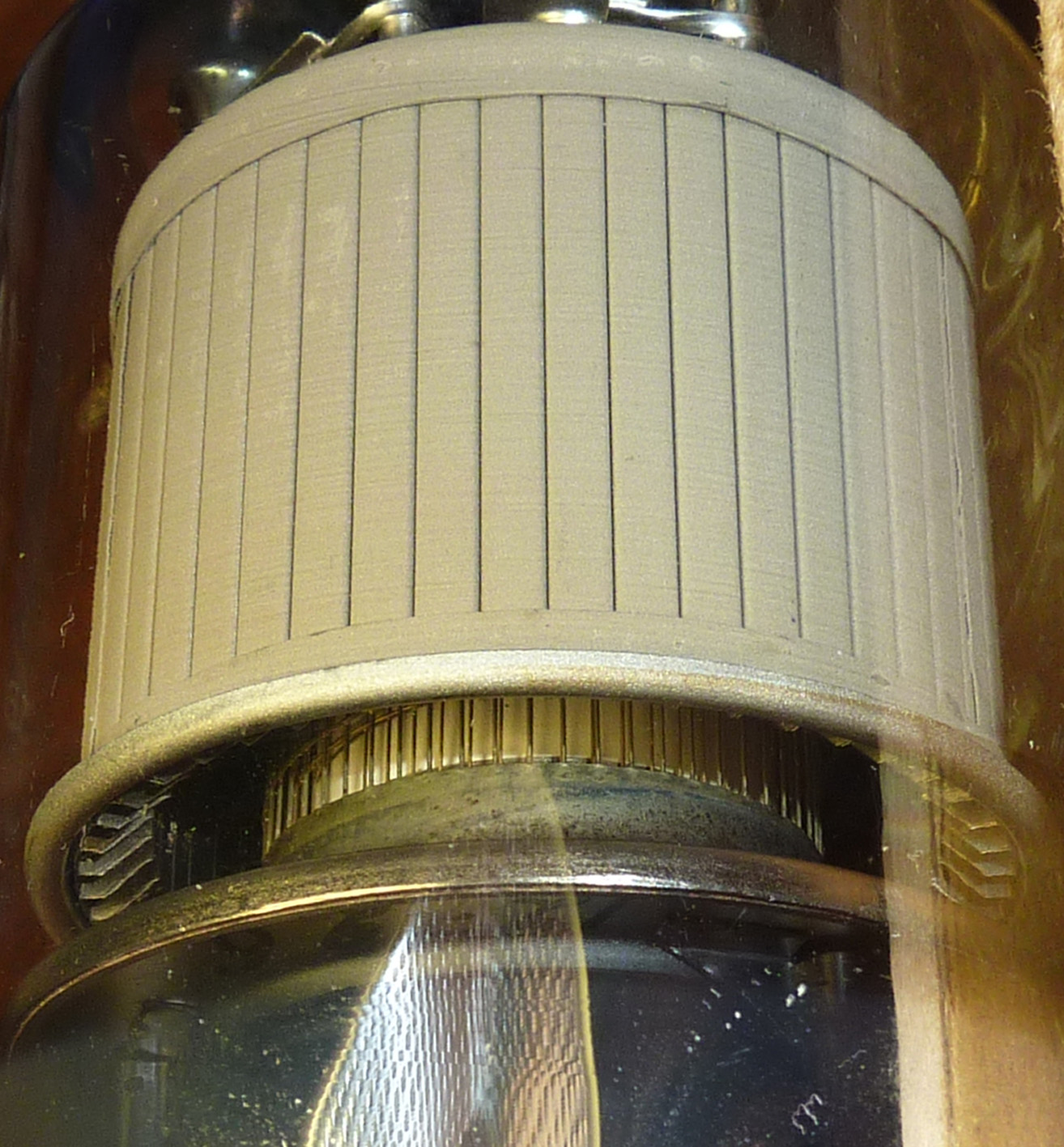

P1020525.JPG: ГМИ-83В с кольцевой арматурой. Видны вертикальные проволоки сеток и скрепляюшие кольца на сетках.

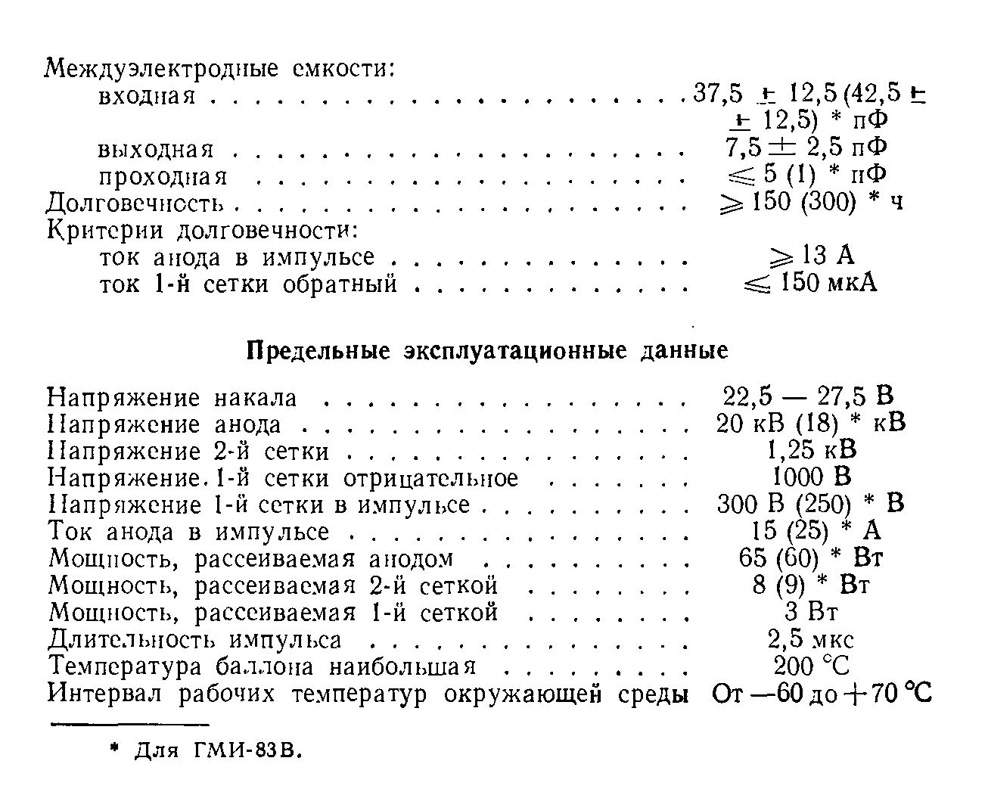

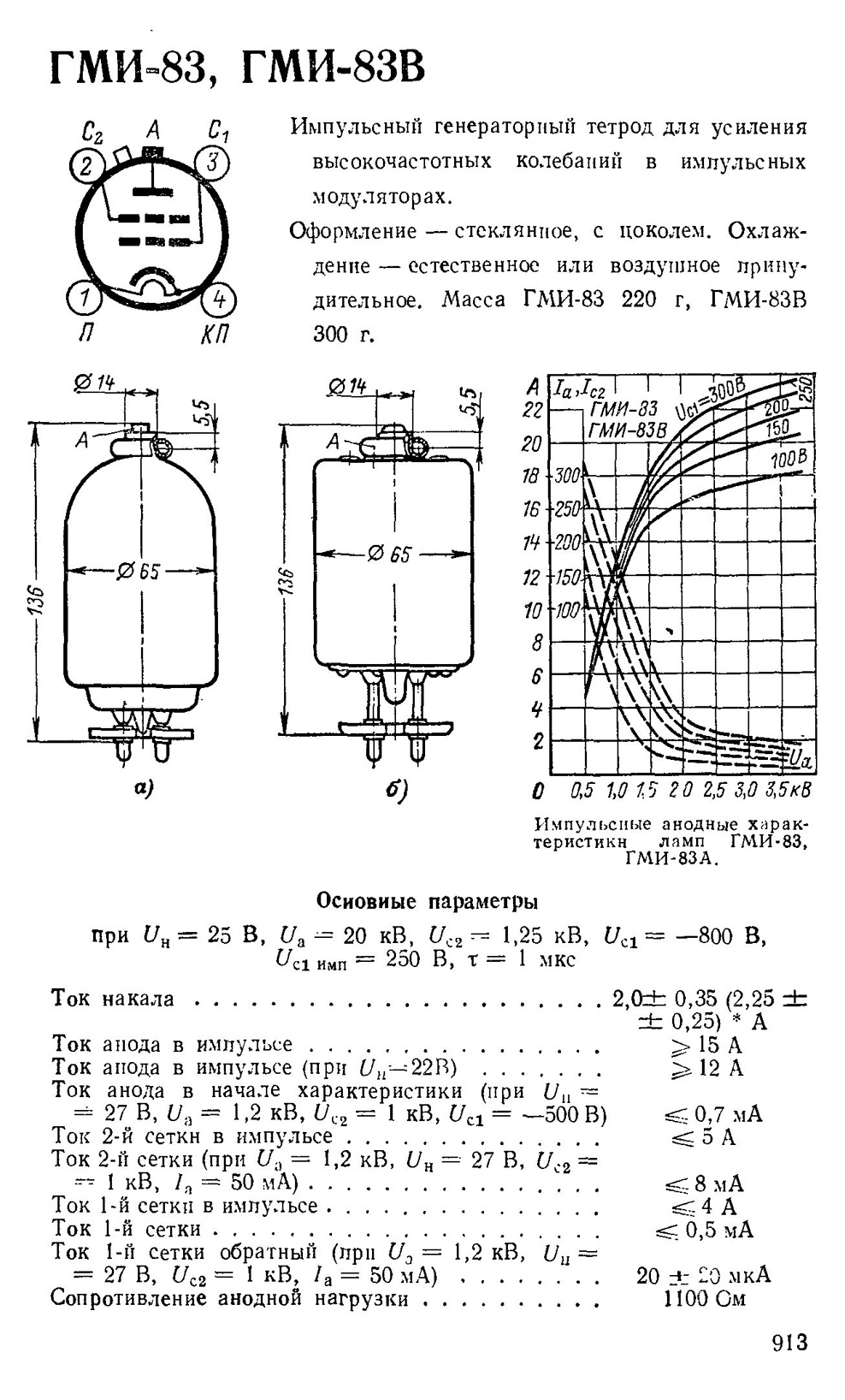

Параметры приборов; видно, что ГМИ-83 мощнее ГМИ-83В несмотря на более "прогрессивное" конструктивное исполнение второй лампы.



Основное преимущество - в большей механической прочности ГМИ-83В. Что не является лишним при имеющих место в таких приборах электродинамических силах.

Геттер обычный, распылённый. Слева прибор 1962 г., справа - 1966. Разница заметна, но непонятна.



Silverray, приборы неотразимо красивы!!
Мои поздравления с замечательными преобретениями!
Suslox, ЭОПы красивы но пока не наши, так что пока можно только мичтать

Сегодняшние пополнения с митки

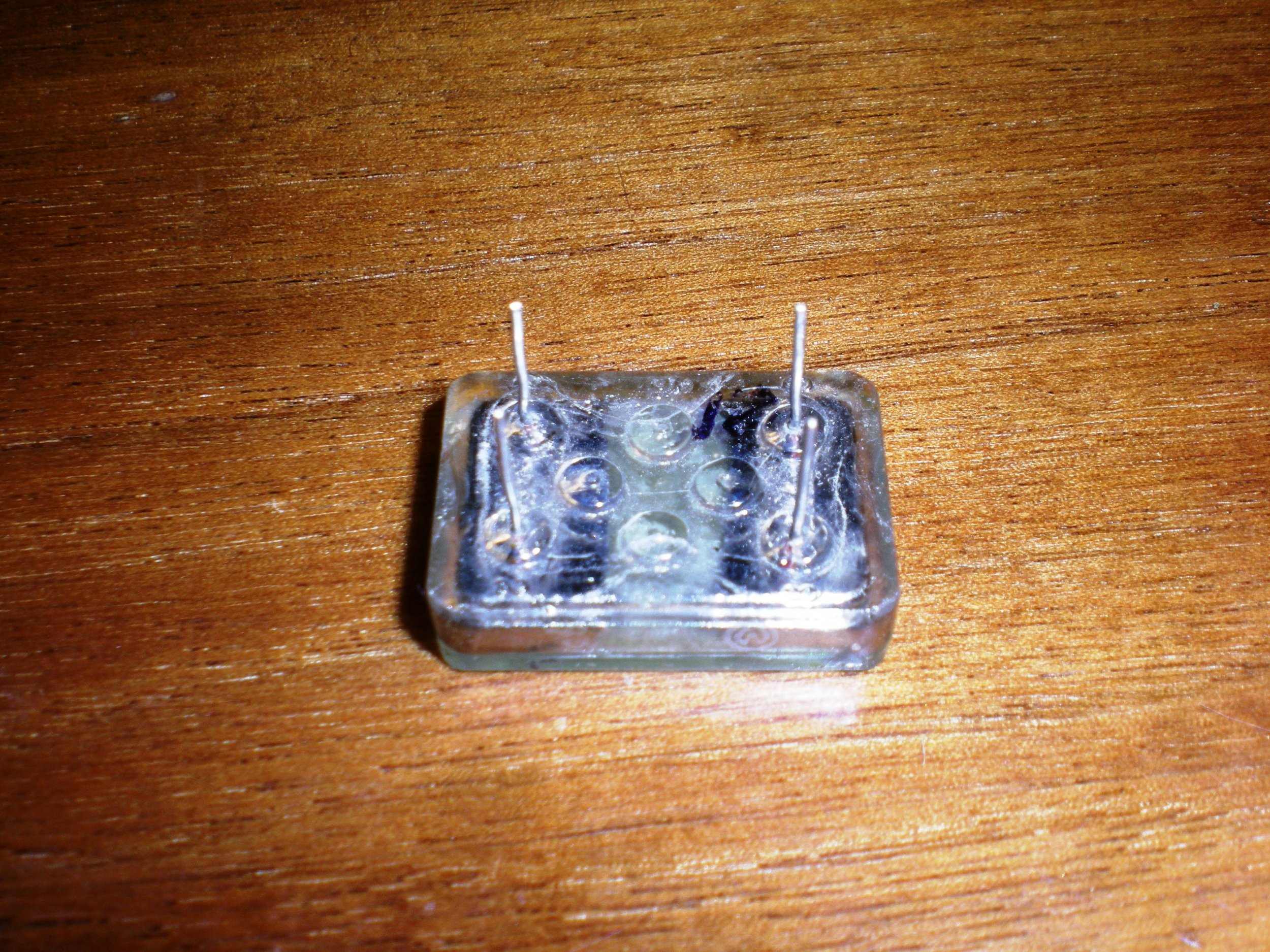

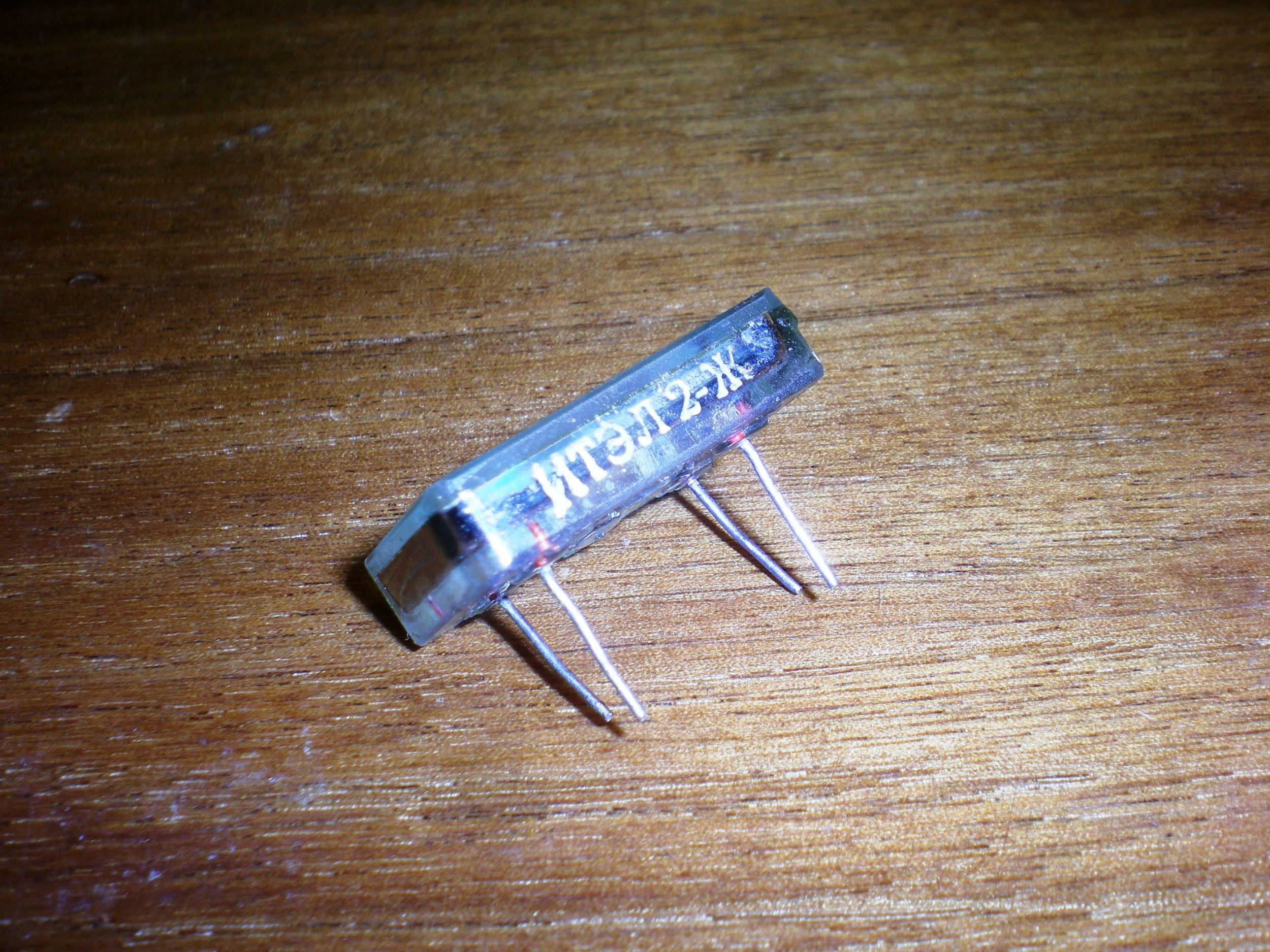

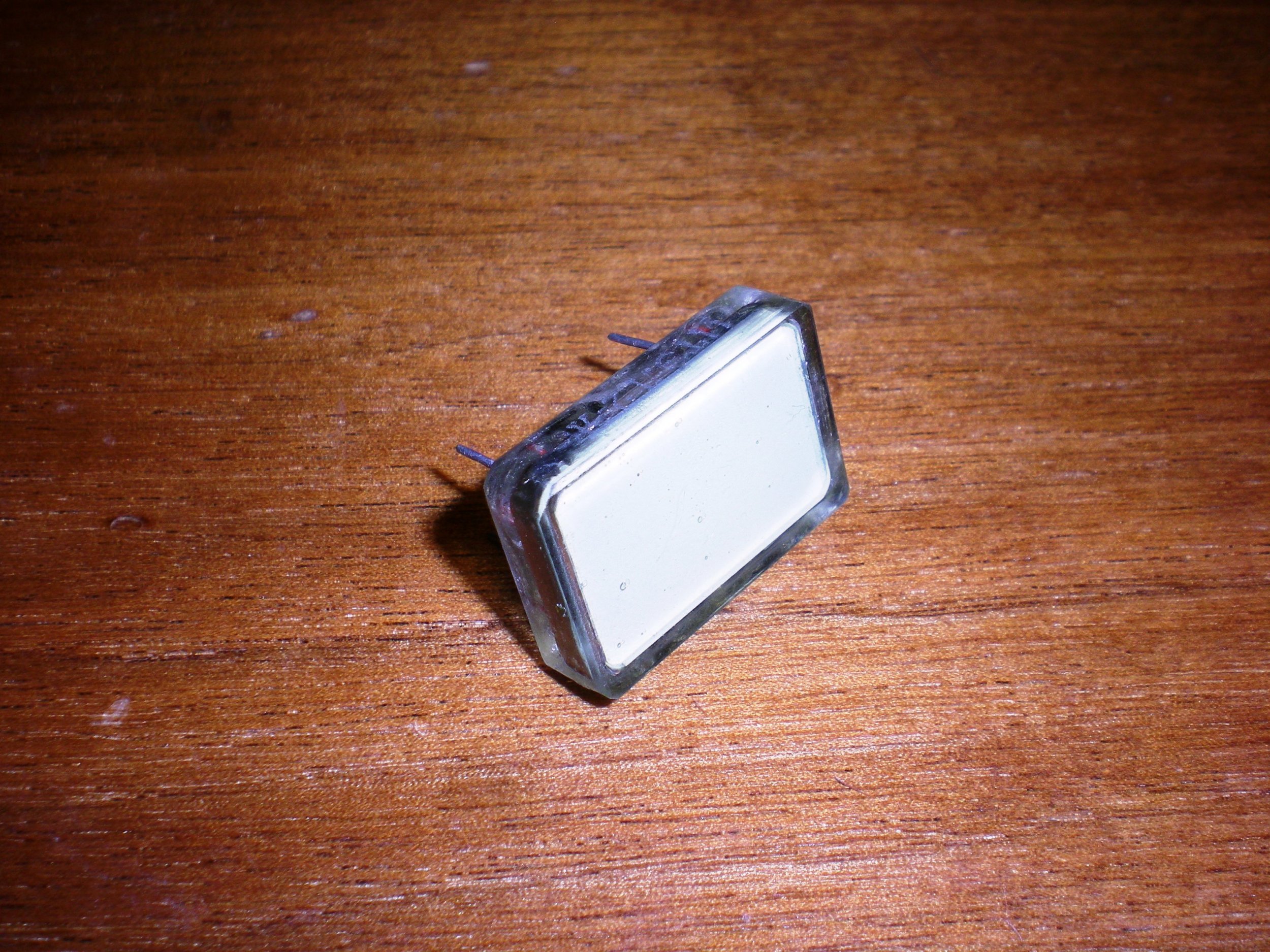

1) Это на вид очень странный прибор представляющий из себя плосскую прямоугольную колбу с нанесенным на внутреннюю часть люменофором(?), а так же прибор имеет 4 вывода и на одной грани модель ИТЭЛ2-Ж-(желтого свечения), судя по всему какой-то индикатор, документации к нему никакой небыло.

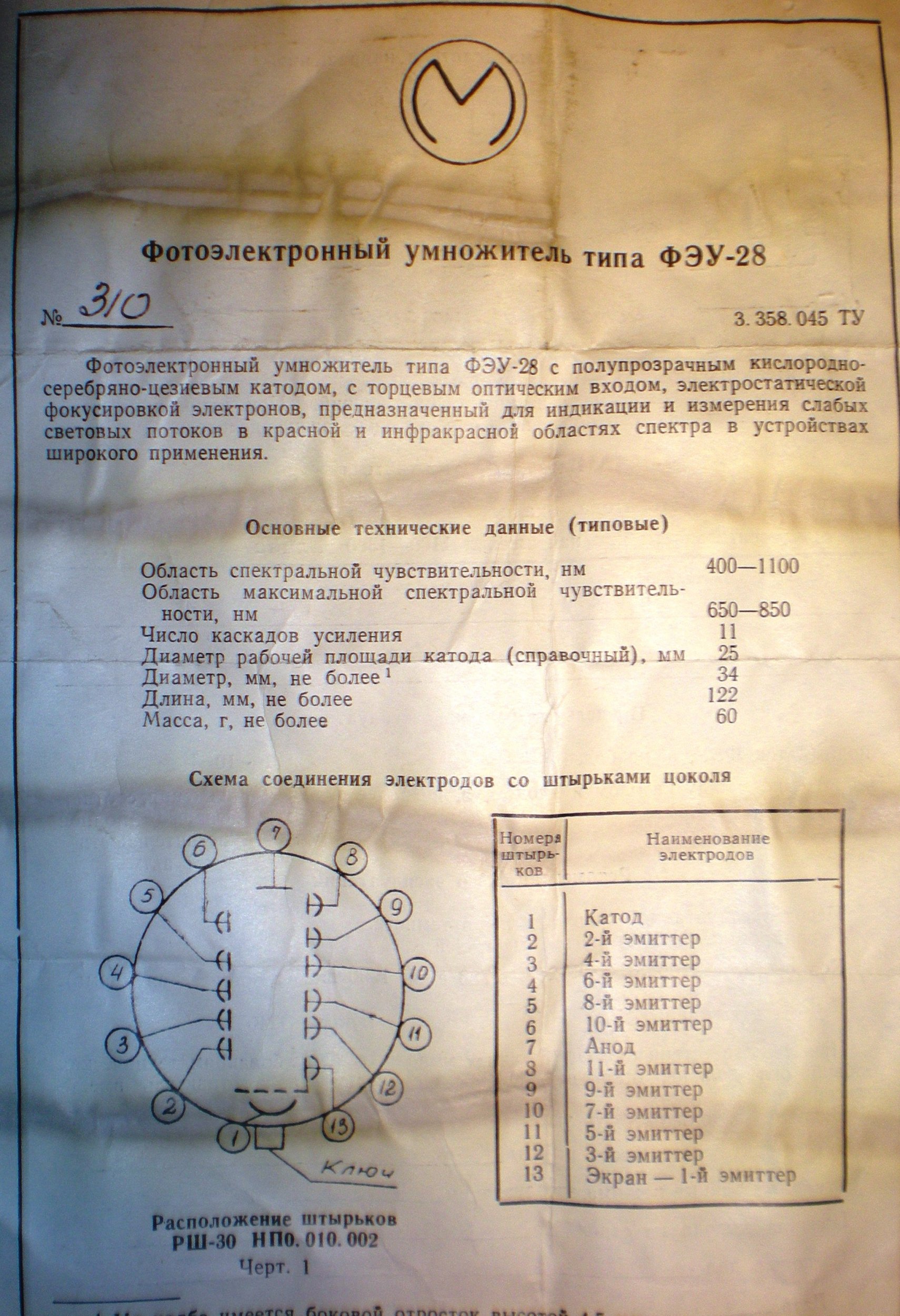

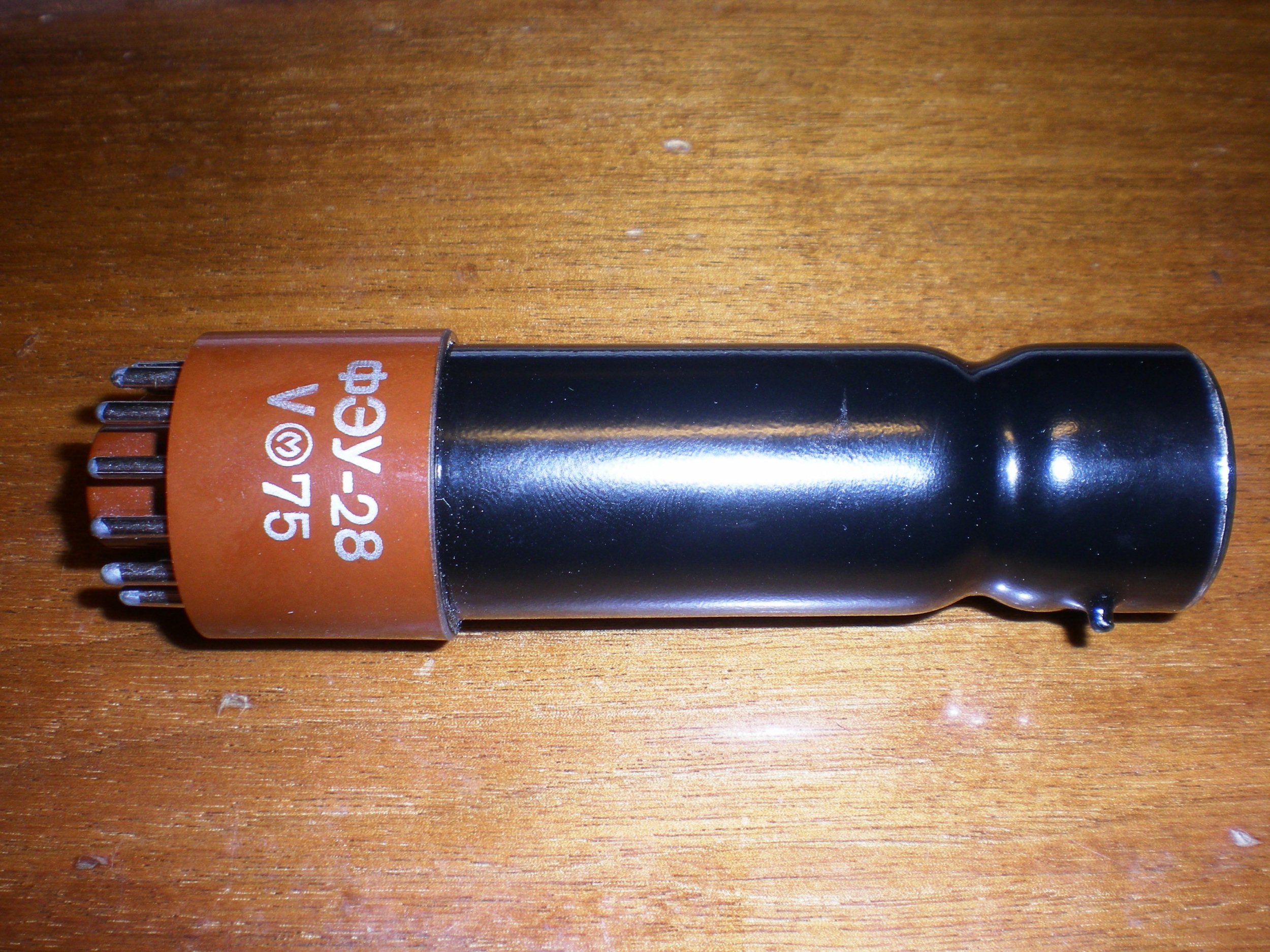

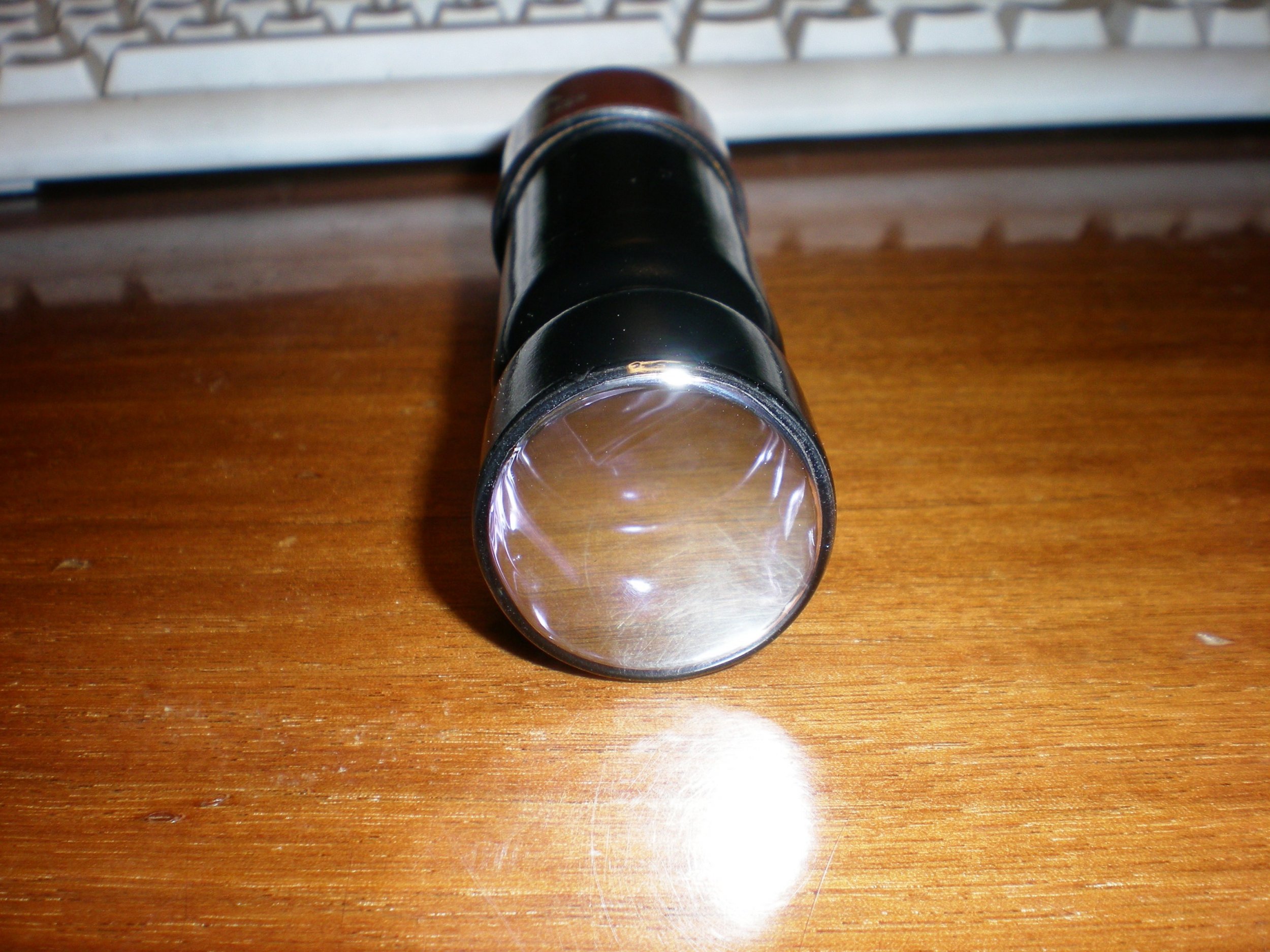

2) Это фотоумножитель ФЭУ-28, как же нам без ФЭУ то

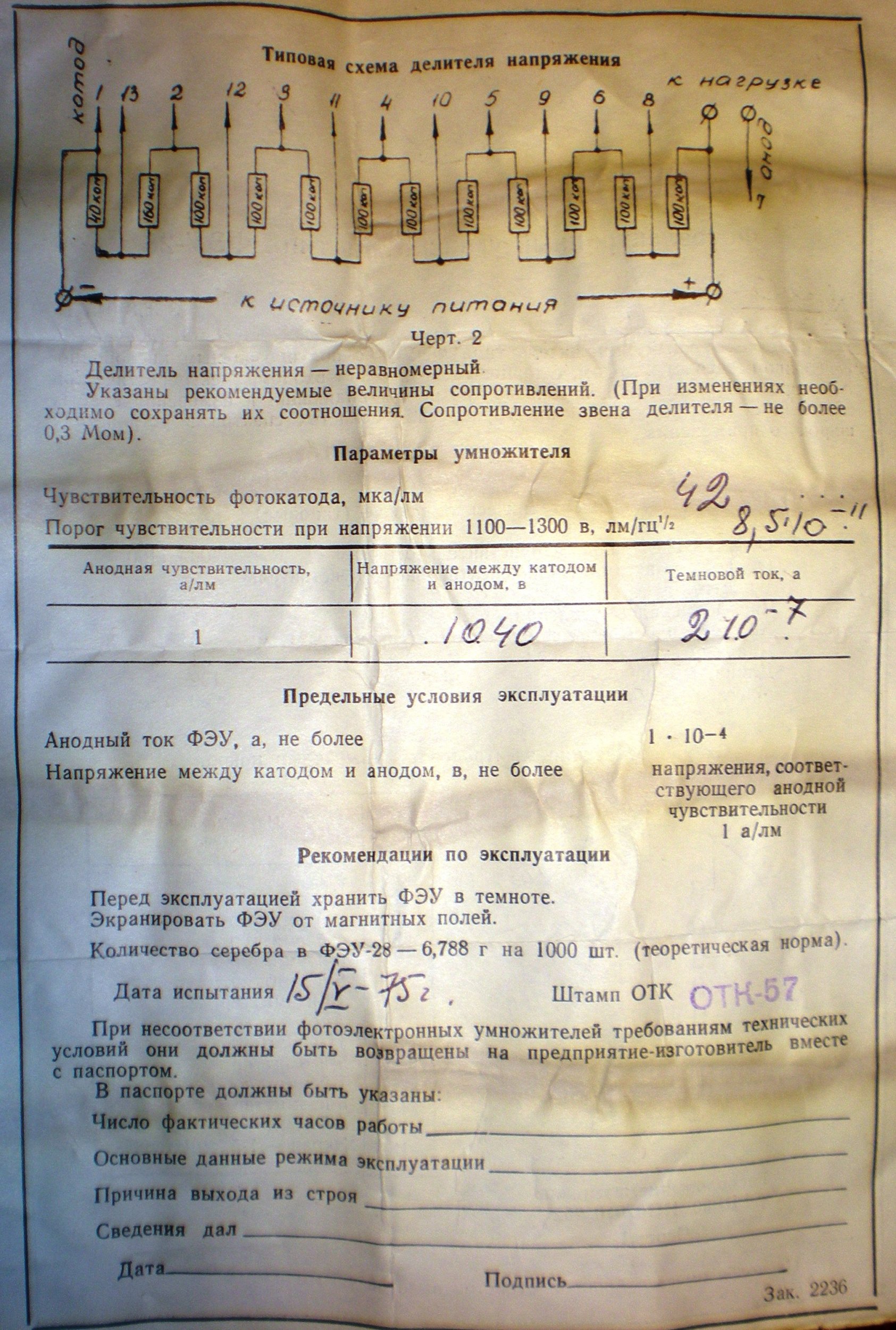

фэу имеет кислородно-серебряно-цезиевый катод, 11 ступений умножения и статическую фокусировку электронов, паспорт к нему тоже имеется.



Сегодня как всегда снова очередной подарок

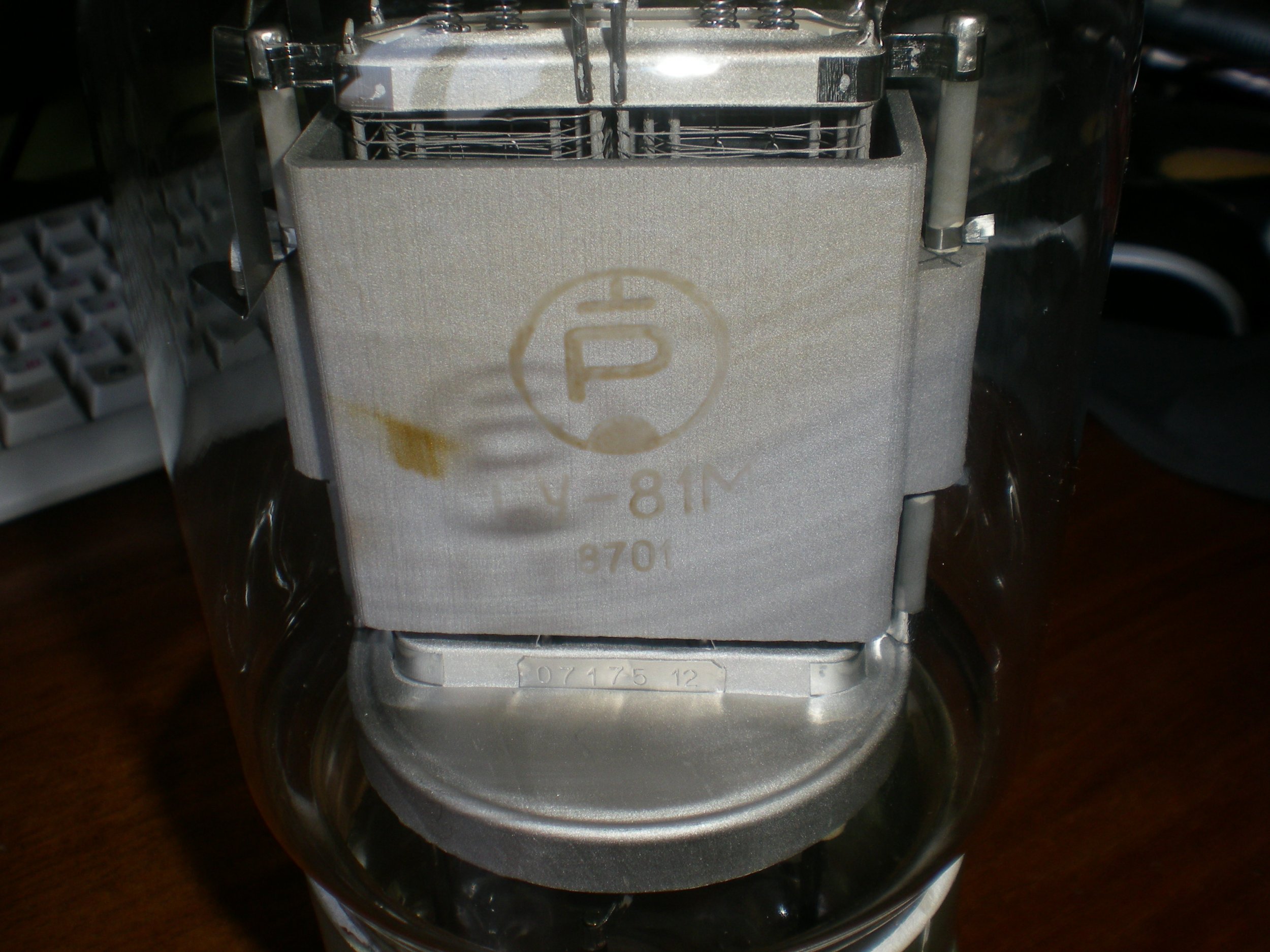

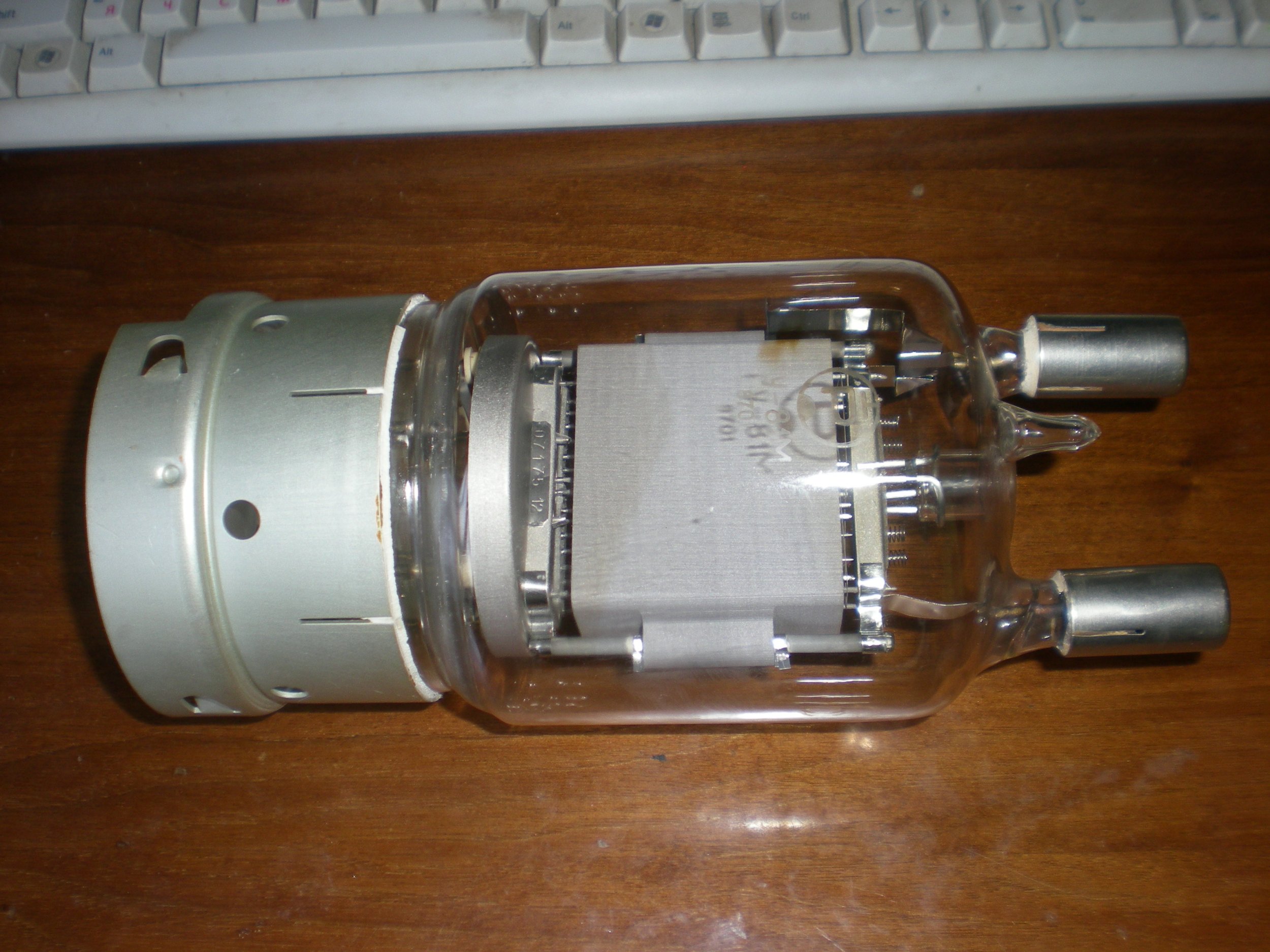

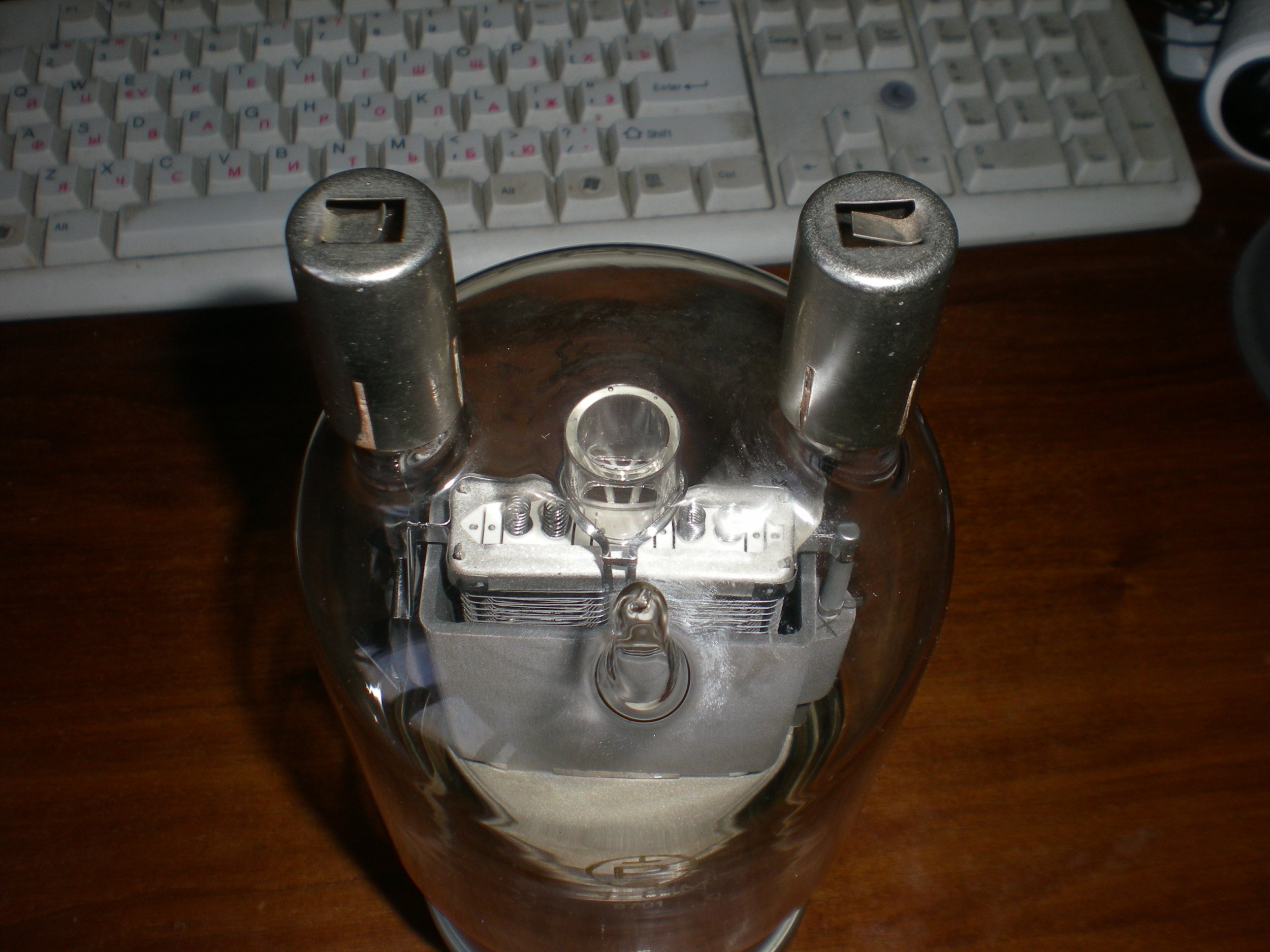

Это генераторный пентод для работы в качестве усилителя высокочастотных колебаний на частотах 50 МГц

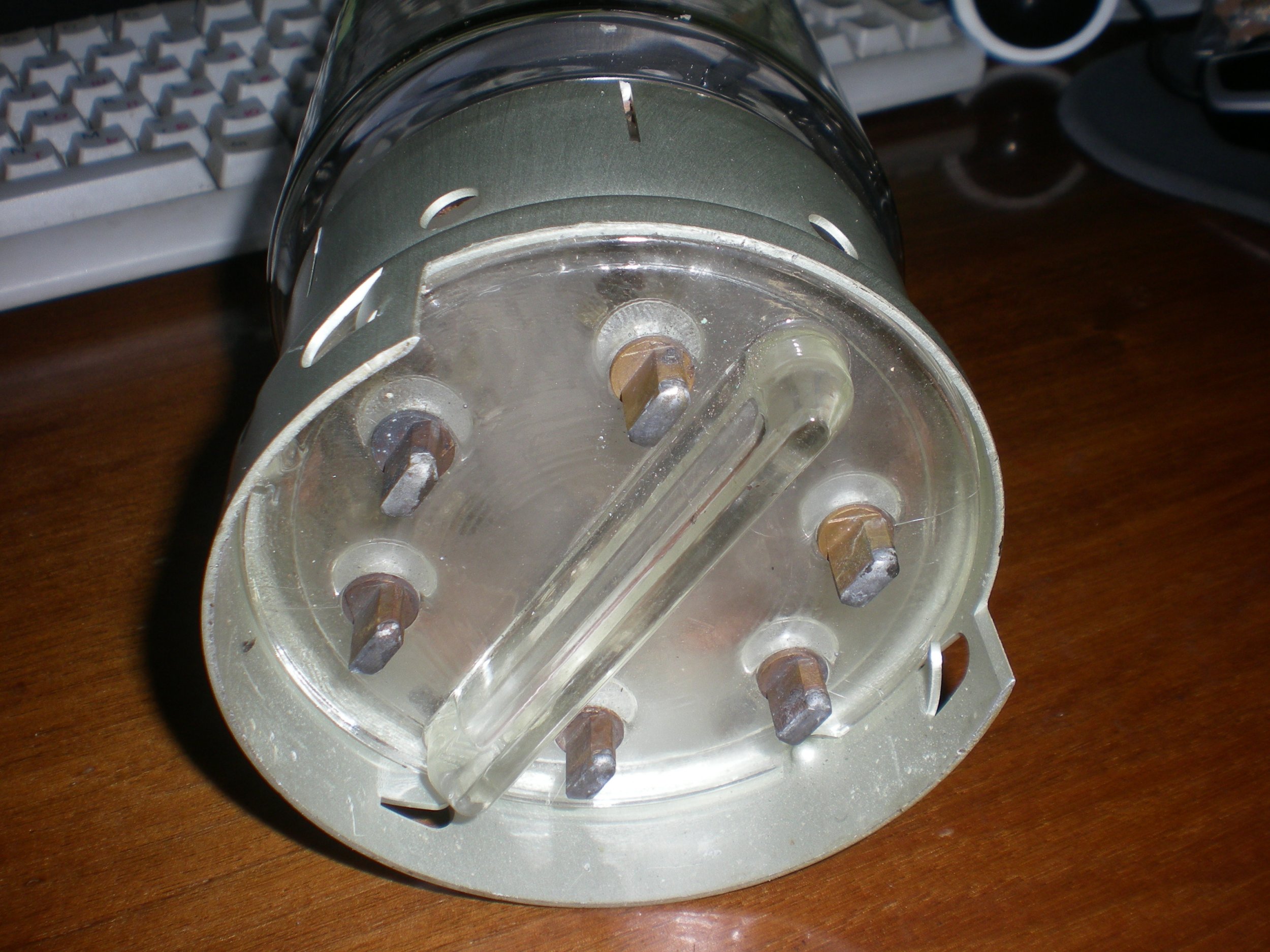

По надпечатке это ГУ-81М, самая массовая из всех трёх: ГУ-80 (П-800), ГУ-81 и ГУ-81М. Опричь всего, по году выпуска это может быть только ГУ-81М. Хороший прибор, почти как молоток надёжный. И неубиенный.
У меня есть, конечно. А вот ГУ-81 нет. А она, ГУ-81, интересна установленными внутри баллона конденсаторами.



Габаритные размеры баллона у всех одинаковы. Цоколи одинаковы (почти) у всех. Где-то видел ГУ-81М с высоким, как у ГИ-8, цоколем.



Я таких не встречал. Но много чего наплодили во время перестройки. Вполне возможно... Видел же я ГУ-81М с высоким цоколем...

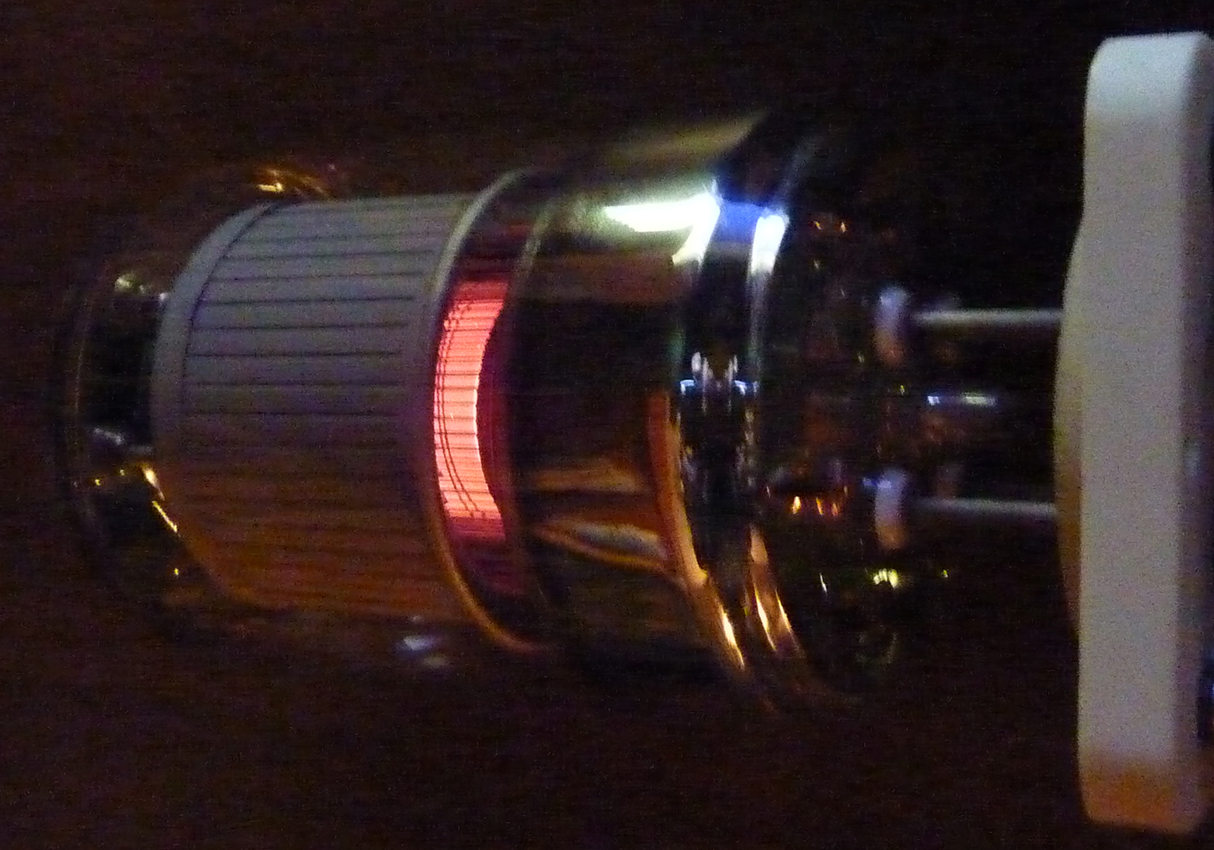

ГМИ-83В
Виден катод. Полоски вокруг катода - сетки первая и вторая.



25 В это как раз 4 обмотки ТН'а. У ГМИ-90 катодов много, будет интересно увидеть.

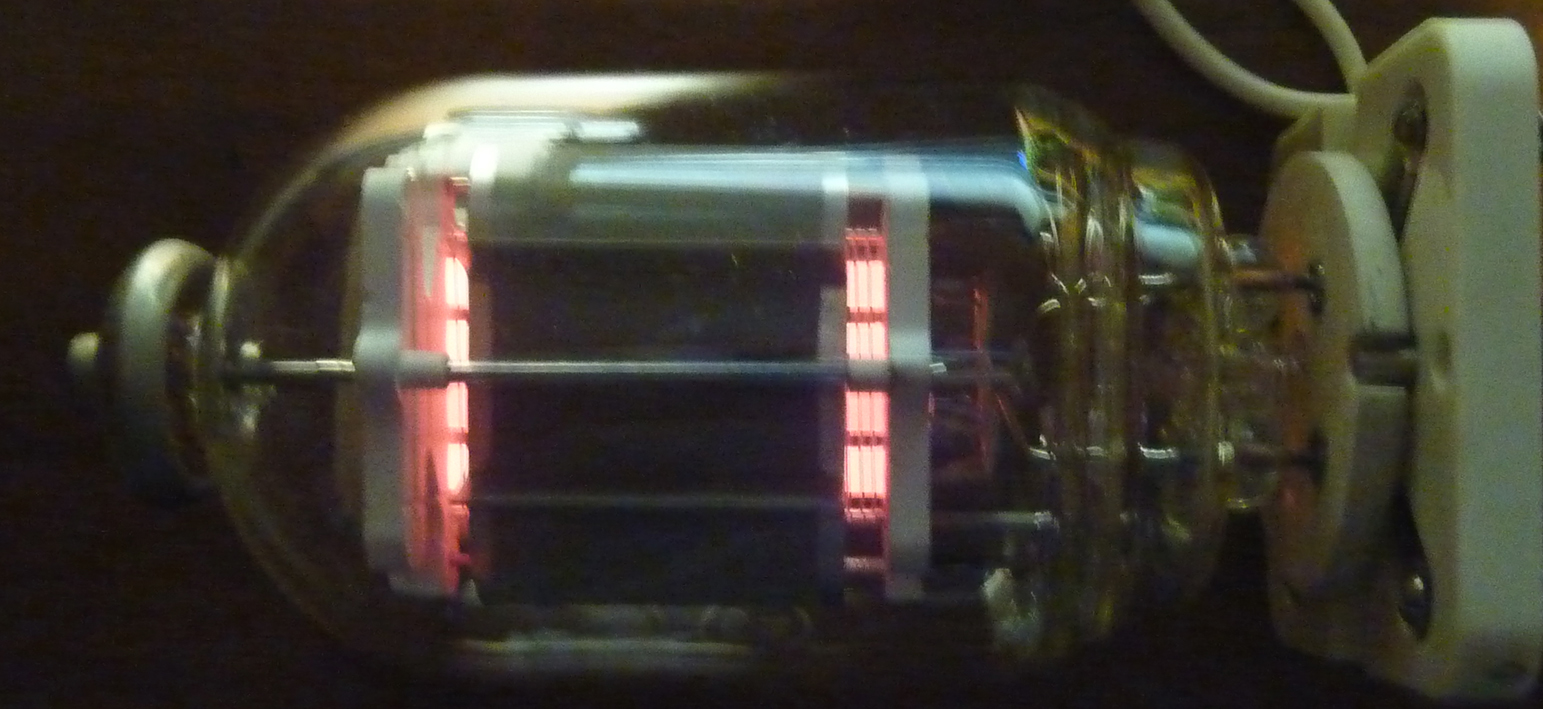

И вот катод ГМИ-83, лампы пакетной, не кольцевой, как ГМИ-83В, конструкции: P1020536.JPG
