  1. zrgzn

    zrgzn Дракон

    Уже не помню, показывал аль нет.

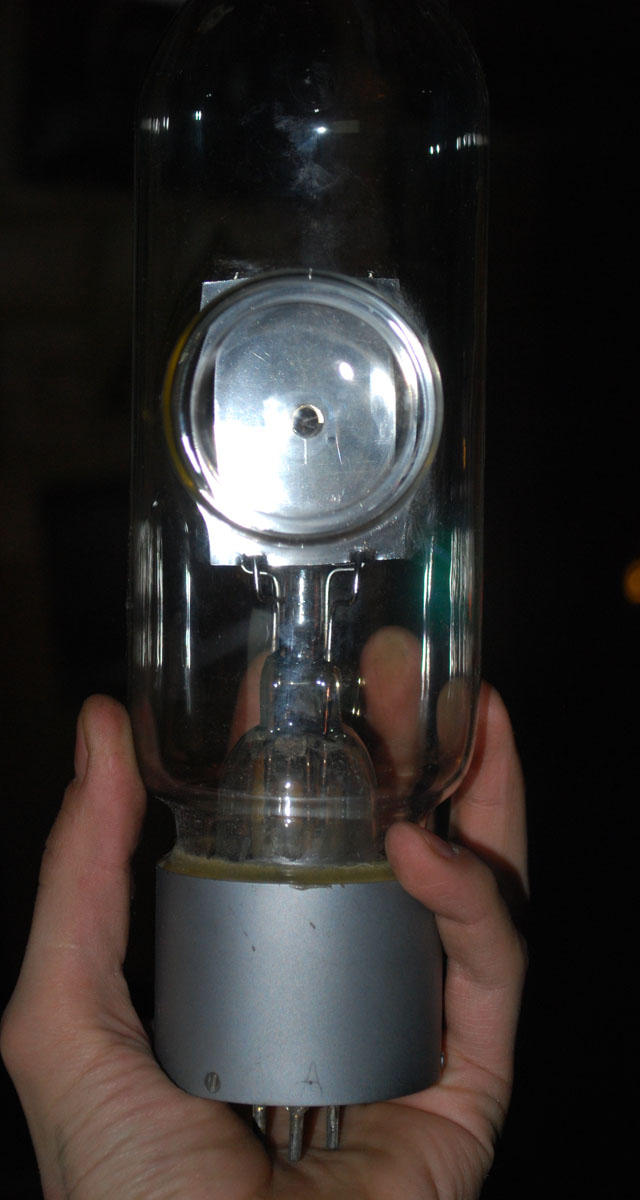

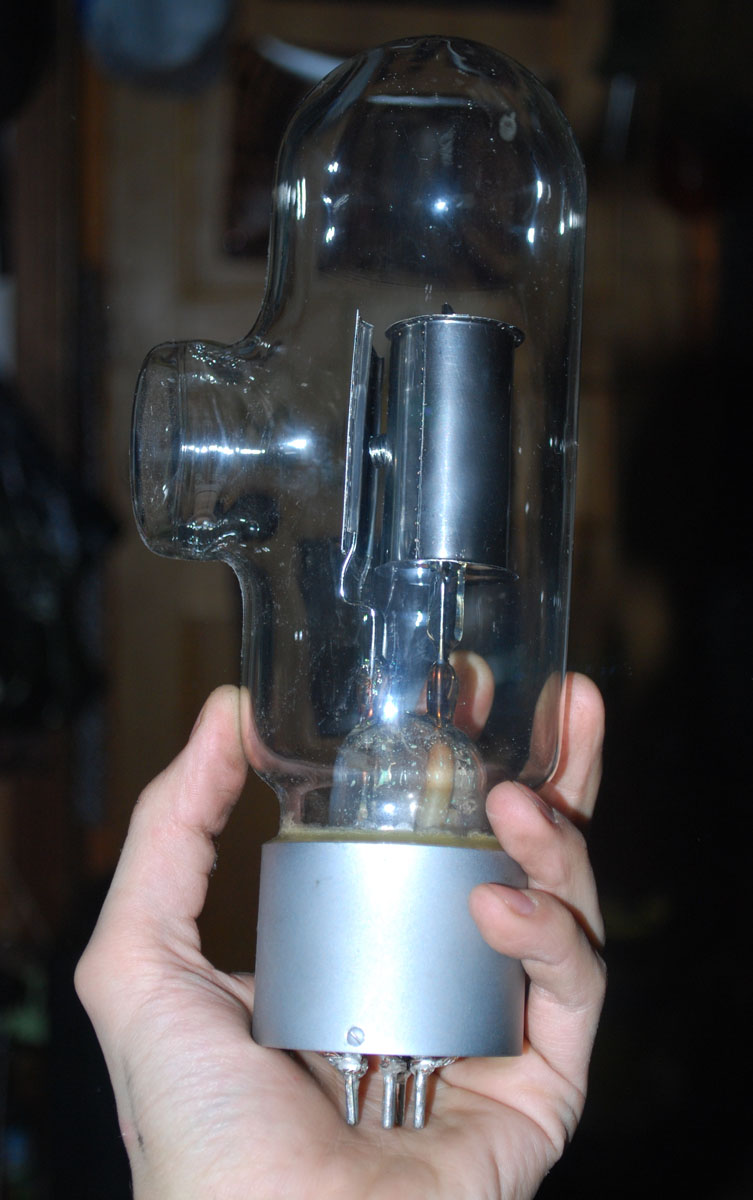

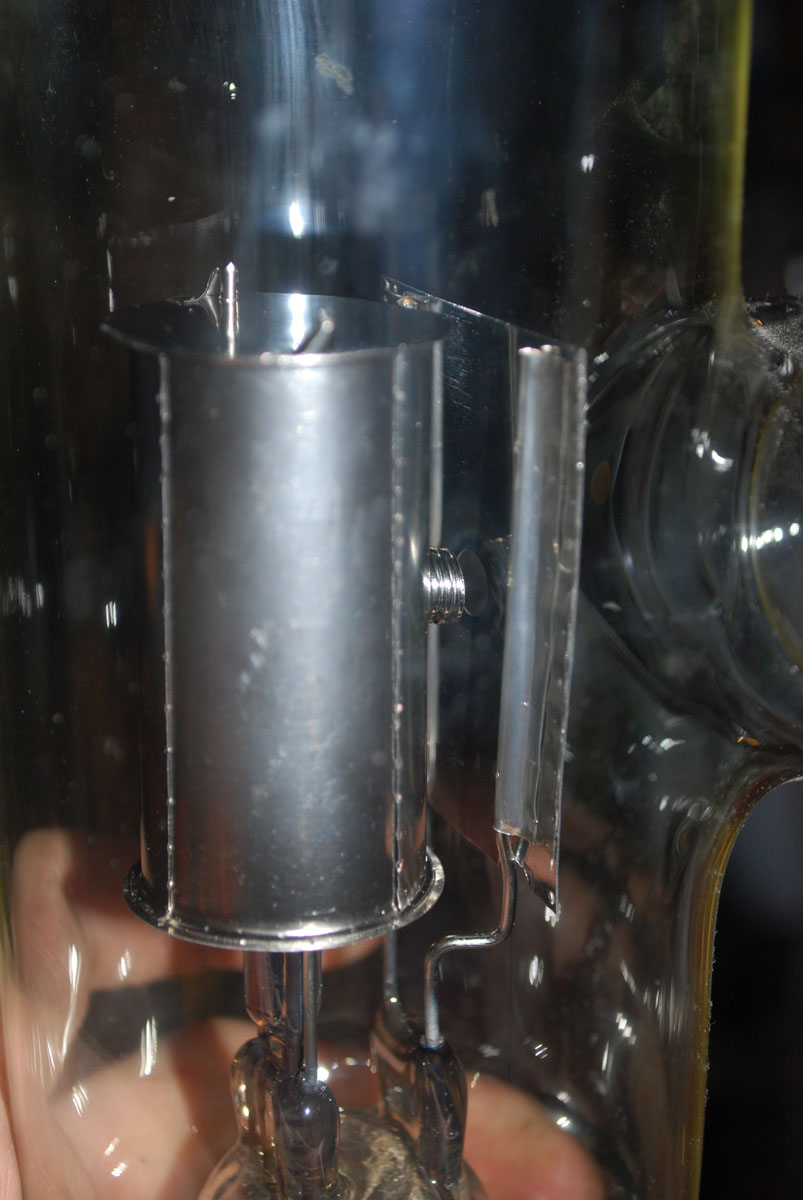

    Безымянная спектралка, выглядящая как ДДС-30 (и сородичи оной), масштабированная раза в три.
    Наполнение, судя по разряду, водород или дейтерий.

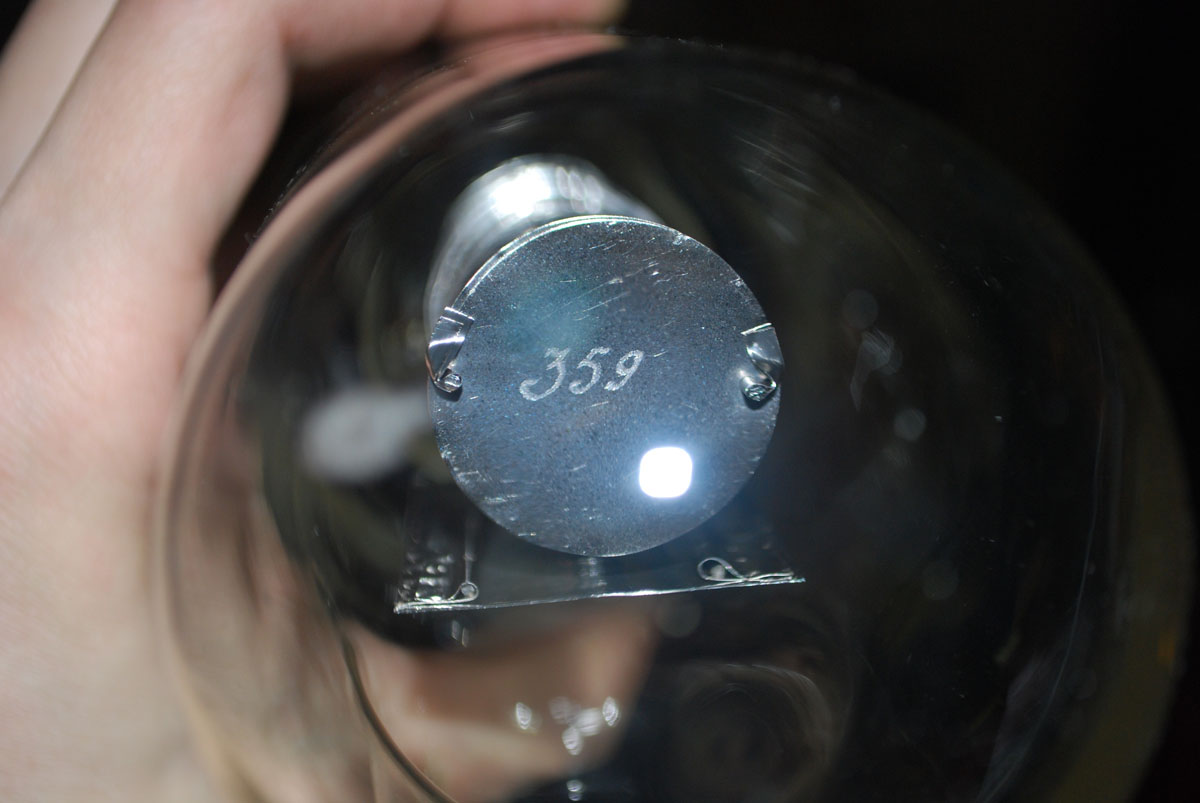

    На верхней части имеется серийный номер 359 ТОЛЬКО МЫТИЩИ 359, ТОЛЬКО ХАРДКОР!!! ЮНИТИ УЛЬТРАХАРДКОР МЫТИЩИ!!!


    Вложения:

    • DSC_1403.JPG
      Размер файла:
      132,9 КБ
      Просмотров:
      824
    • DSC_1405.JPG
      Размер файла:
      136,9 КБ
      Просмотров:
      685
    • DSC_1408.JPG
      Размер файла:
      109 КБ
      Просмотров:
      787
    • DSC_1404.JPG
      Размер файла:
      101 КБ
      Просмотров:
      800
    zrgzn, 5 фев 2012
    #3341
    silverray, OMEGATRON и suslox нравится это.
  2. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Дааа, лампа дает о себе знать!!:)

    OMEGATRON, 5 фев 2012
    #3342
  3. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Да, УФ у них жесткий - типичная водородная серия Лаймана (с небольшим смещением линий по сравнению с протиевыми; 91,17-121,66 нм для протия).

    St2Ra3nn8ik, 5 фев 2012
    #3343
    silverray нравится это.
  4. OMEGATRON

    OMEGATRON Наполеон-истеричка

    Да, красивый суперортекон, но ЭОПа там в принципе нет!!

    OMEGATRON, 6 фев 2012
    #3344
  5. suslox

    suslox Пушистикс Staff Member

    видимо целью ее создание было получение более мощного источника уф,чем у оригинальной ддс, при сохранении конструктива и принципа питания

    suslox, 6 фев 2012
    #3345
  6. suslox

    suslox Пушистикс Staff Member

    красивый прибор. само любопытное,что проецирование и считывание с мишени происходит именно электронного изображения, а не видимого)

    насколько я помню, данные на него есть в справочнике Канцельсона

    а вот это действительно любопытно. по данным, которые у меня были, выпускался только ли-801...оказывается были и более серьезные трубки 800-ой серии

    suslox, 6 фев 2012
    #3346
  7. OMEGATRON

    OMEGATRON Наполеон-истеричка

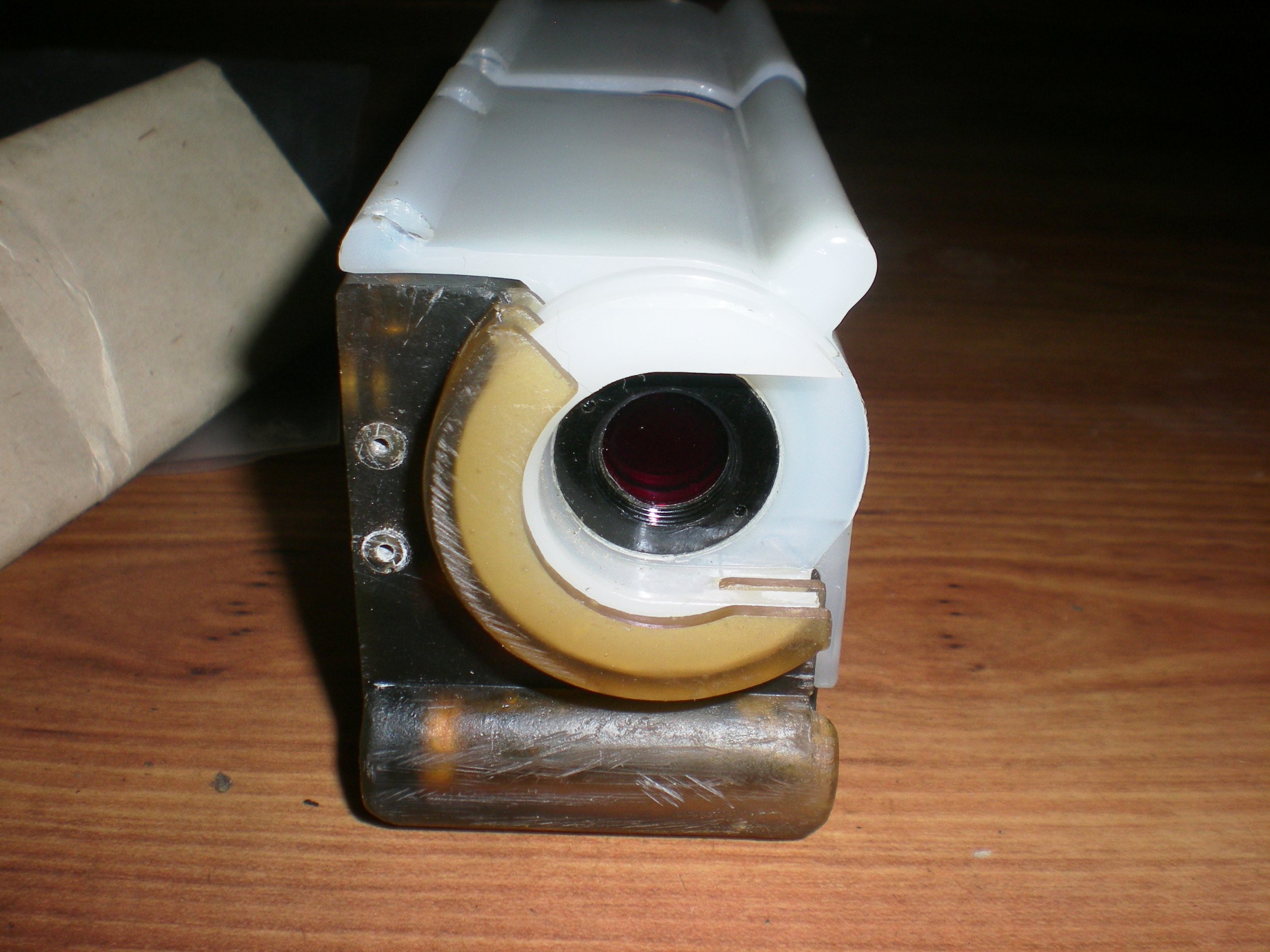

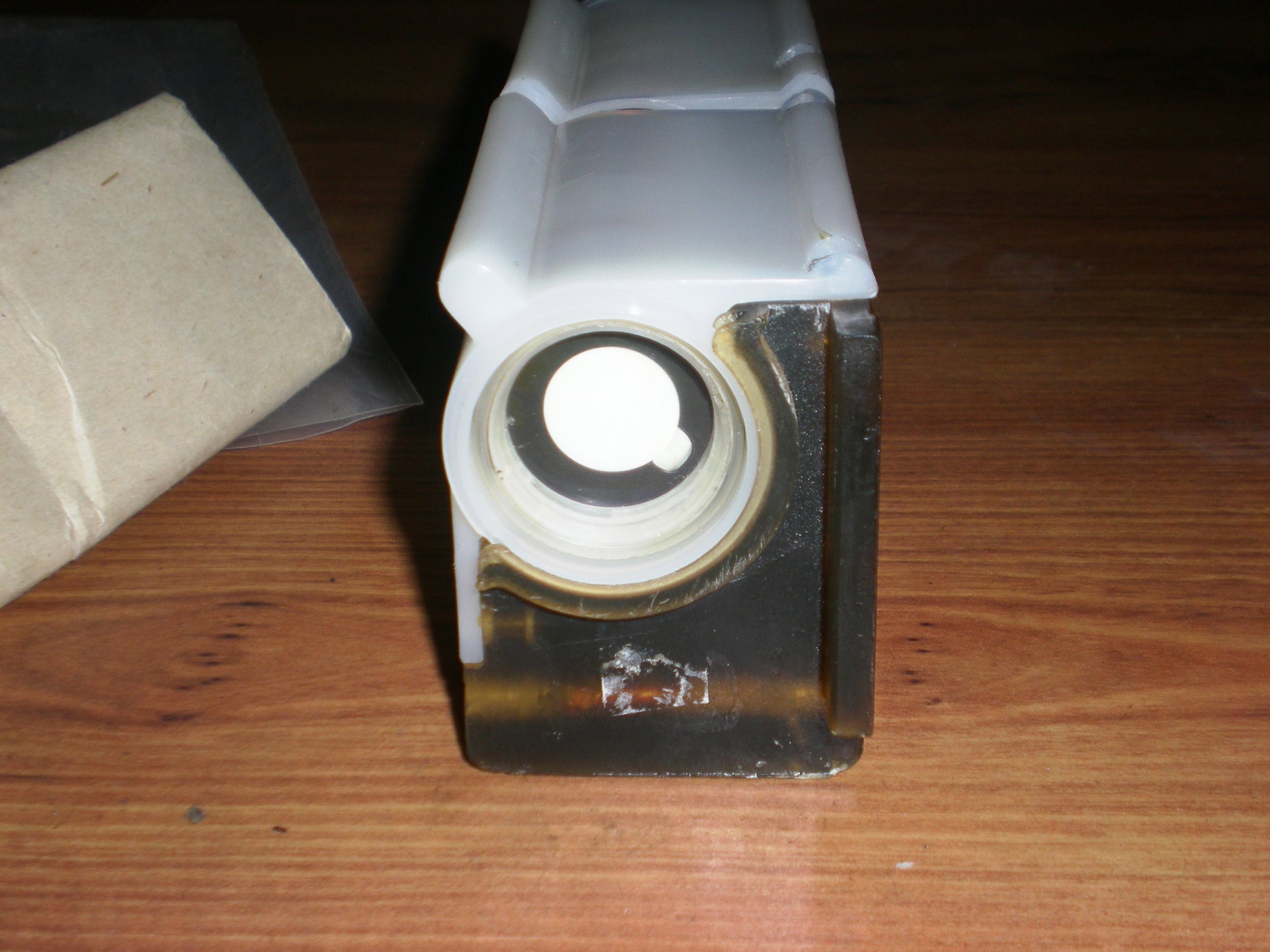

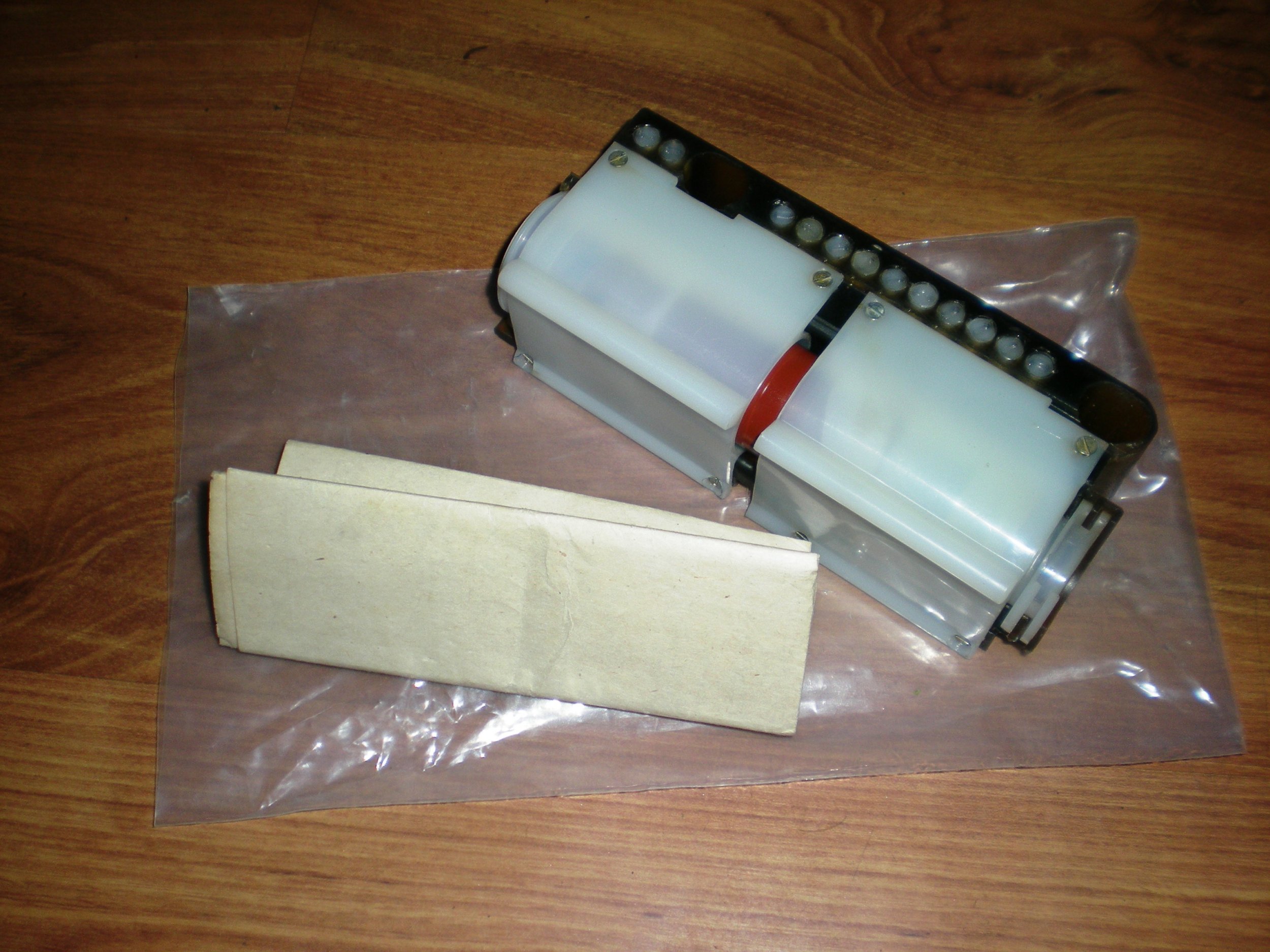

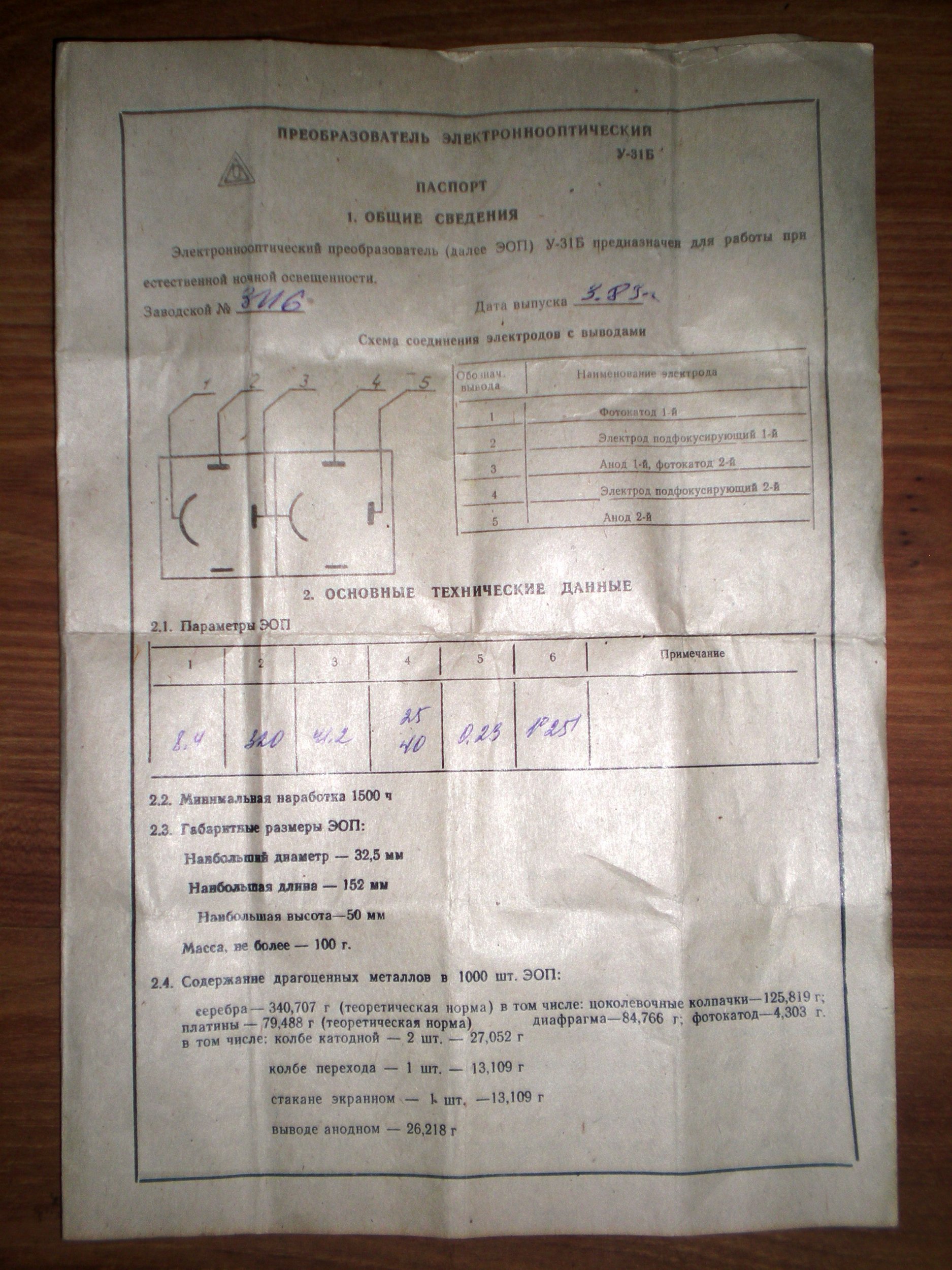

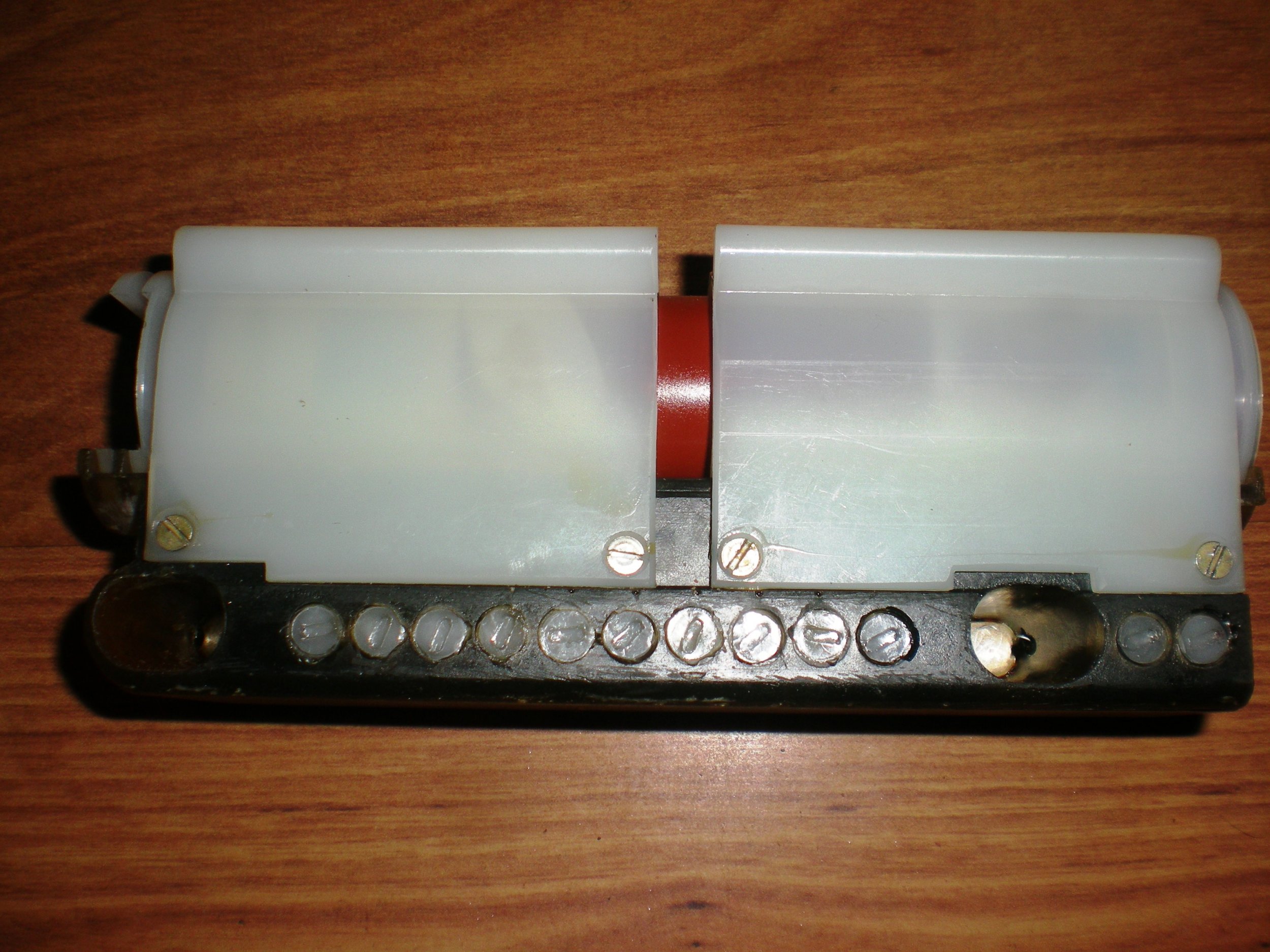

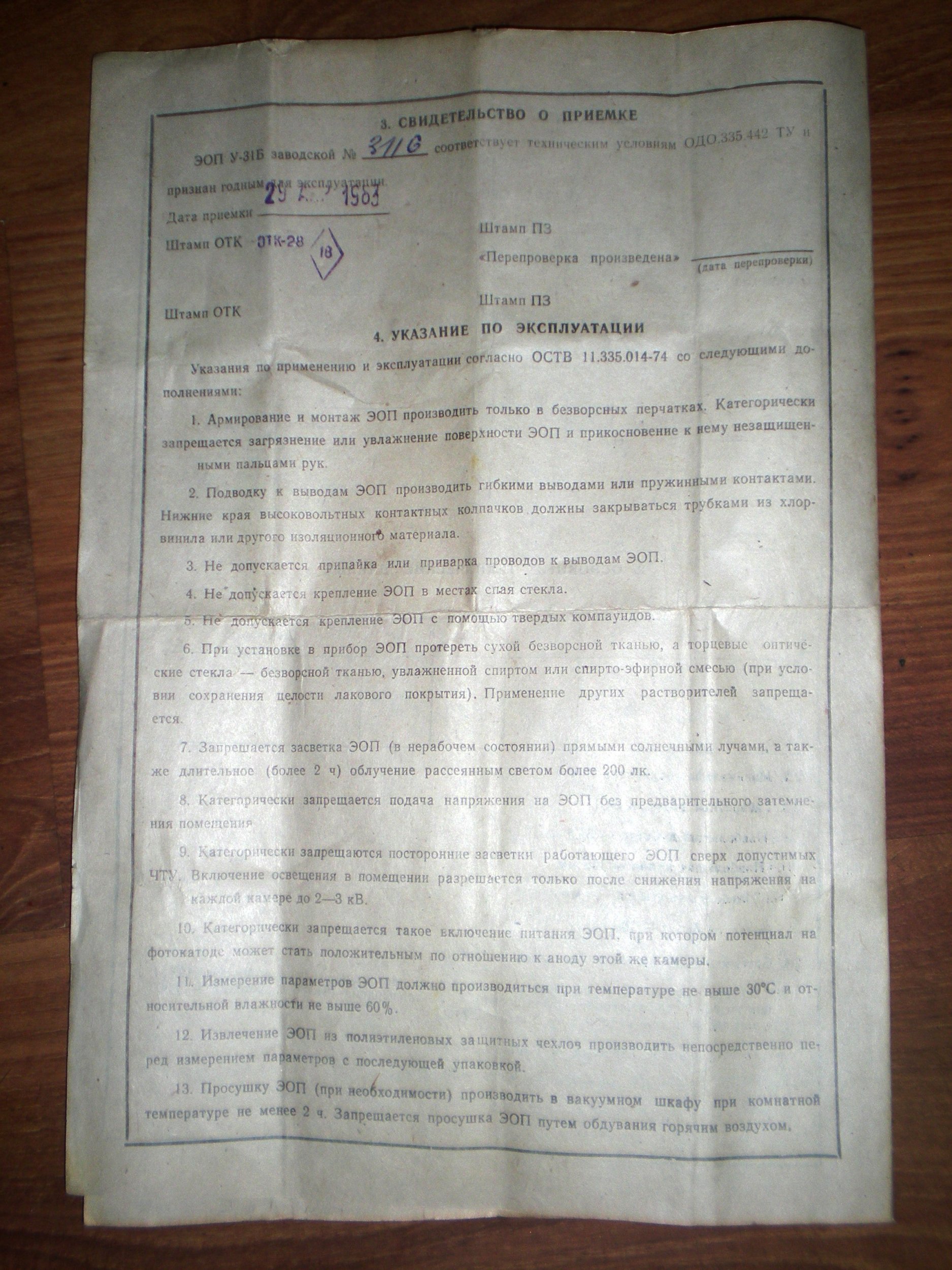

    Сегодня у меня новое пополнение в коллекции, это прибор на основе электронно-оптического преобразователя У-31Б ( который уже демонстрировался нашим коллегой nERV ), прибор оснащен встроенным умножителем и к нему прилагается паспорт, изначально изделия с паспортами хранились в герметичных полиэтиленовых пакетах, также прибор имеет встроенный светофильтр и применялся он в прицелах ночного видения, завод ГРАН. :)

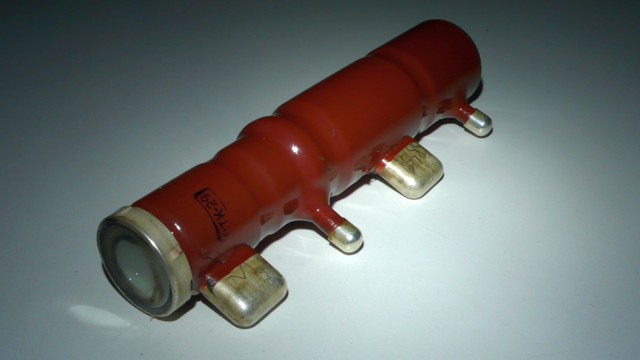

    Фото ЭОПа У-31Б с другого форума, ибо я свой агрегат не хочу разбирать:lol:


    Вложения:

    • эоп 3.jpg
      эоп 3.jpg
      Размер файла:
      28,1 КБ
      Просмотров:
      960
    • DSCN6564.JPG
      Размер файла:
      609,5 КБ
      Просмотров:
      901
    • DSCN6565.JPG
      Размер файла:
      638,4 КБ
      Просмотров:
      883
    • DSCN6566.JPG
      Размер файла:
      535,7 КБ
      Просмотров:
      877
    • DSCN6568.JPG
      Размер файла:
      542,8 КБ
      Просмотров:
      875
    • DSCN6569.JPG
      Размер файла:
      789,7 КБ
      Просмотров:
      879
    • DSCN6570.JPG
      Размер файла:
      774,4 КБ
      Просмотров:
      848
    • DSCN6571.JPG
      Размер файла:
      782,7 КБ
      Просмотров:
      825
    OMEGATRON, 6 фев 2012
    #3347
    St2Ra3nn8ik и Entladung нравится это.
  8. nERV

    nERV Модератор Staff Member

    Та-даам.

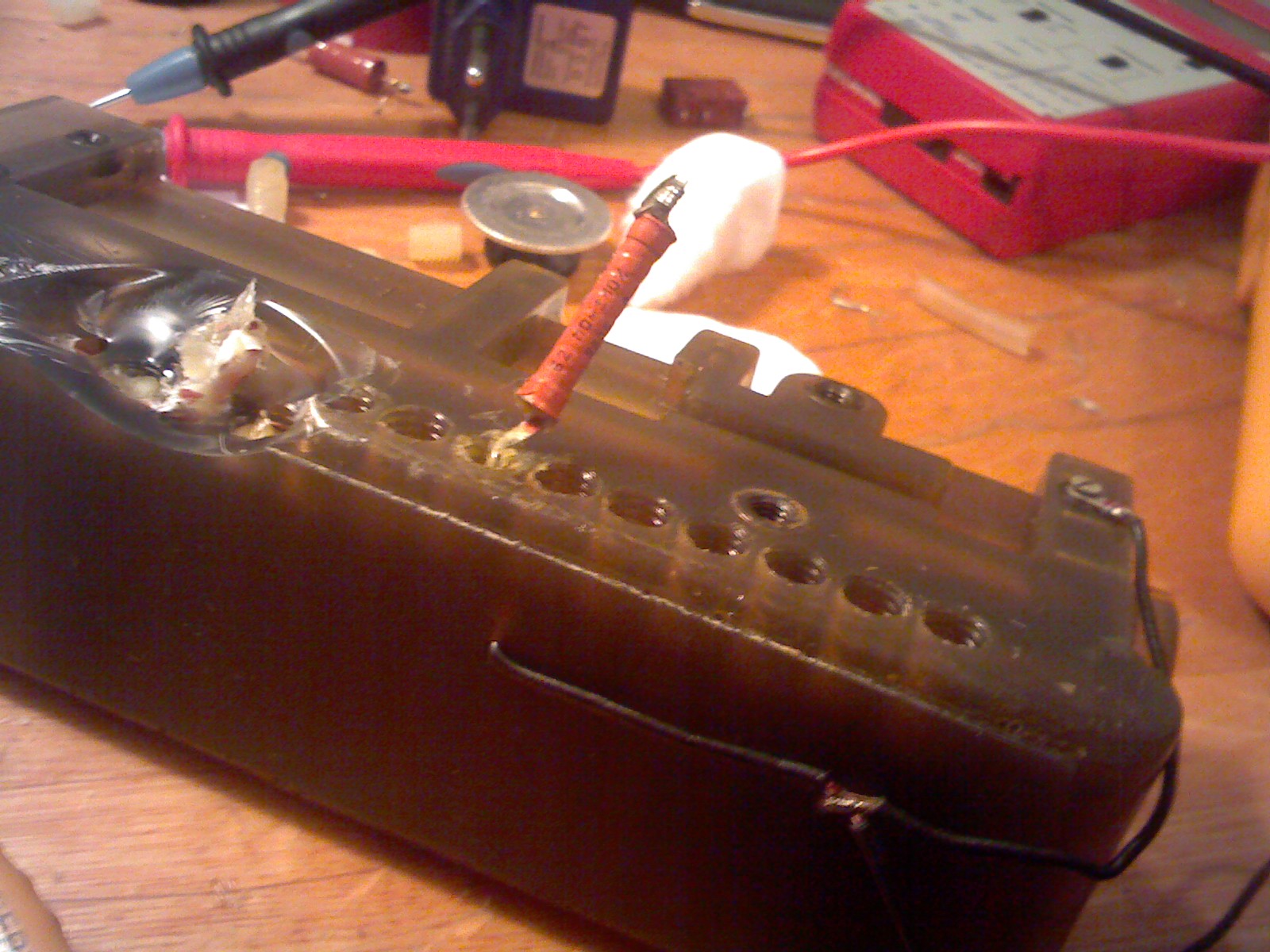

    2012-02-06-273.jpg 2012-02-06-272.jpg

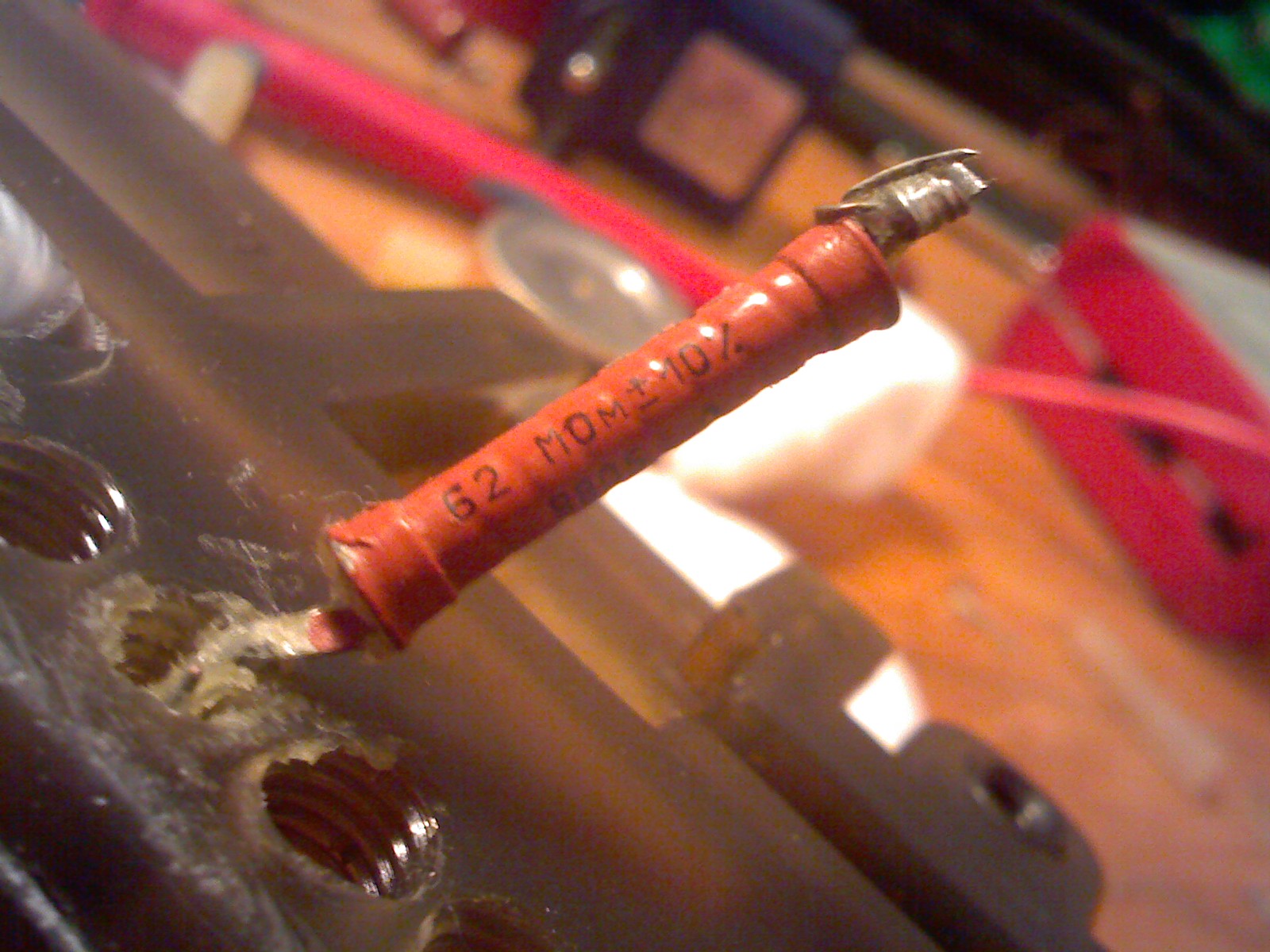

    Там всего-то резики КЭВ-0.5 на 62 МОм. А также на 5.1 ГОм. Возможно есть еще какие-то другие номиналы, все вытаскивать влом.

    nERV, 6 фев 2012
    #3348
    Entladung и suslox нравится это.
  9. suslox

    suslox Пушистикс Staff Member

    опа... я удивлен! почему именно резисторы туда упрятали, а не целый умножитель?

    suslox, 6 фев 2012
    #3349
  10. OMEGATRON

    OMEGATRON Наполеон-истеричка

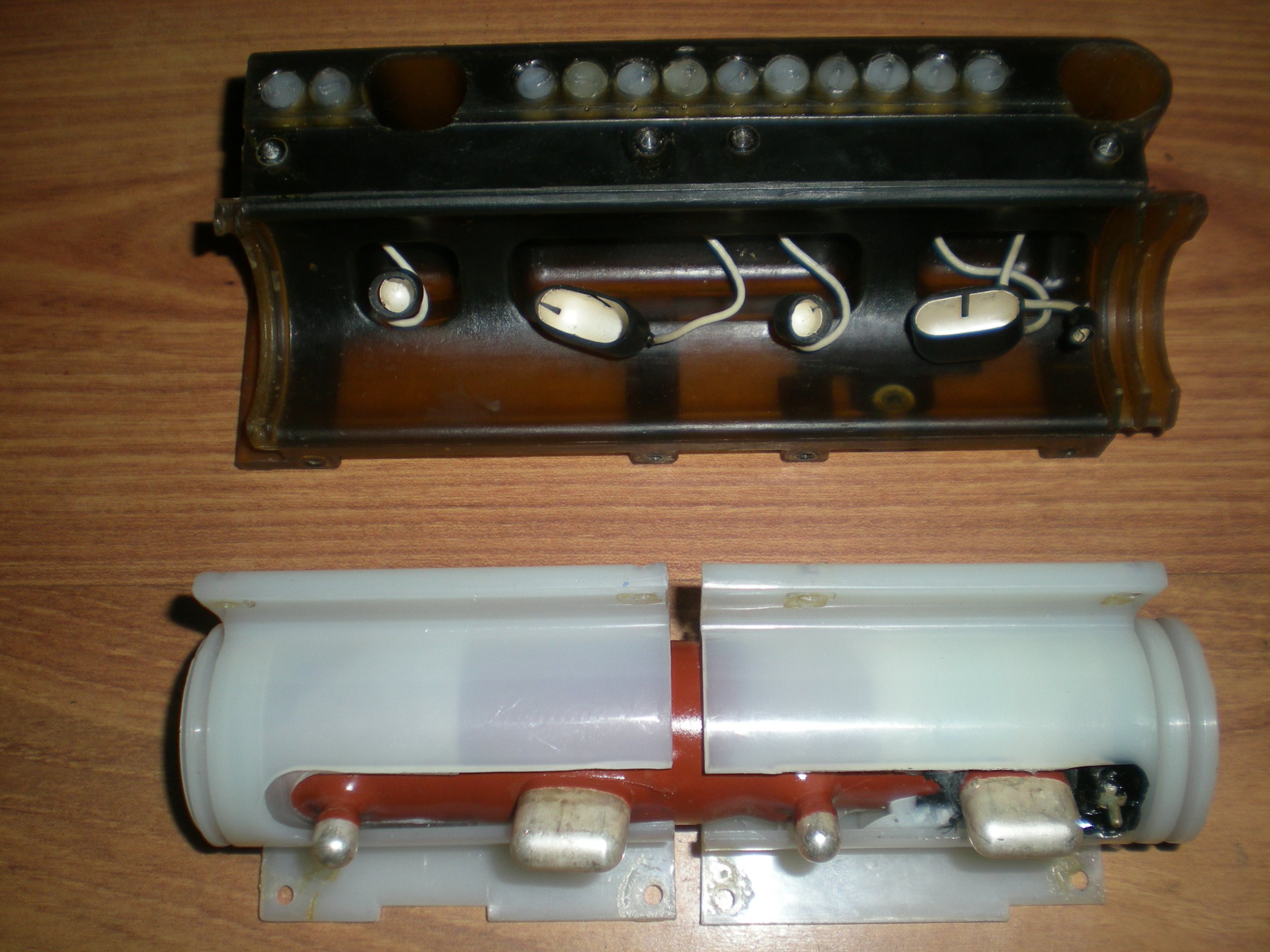

    Вот, я его разобрал


    Вложения:

    • DSCN6573.JPG
      Размер файла:
      566,9 КБ
      Просмотров:
      874
    OMEGATRON, 6 фев 2012
    #3350
  11. Entladung

    Entladung Активный пользователь

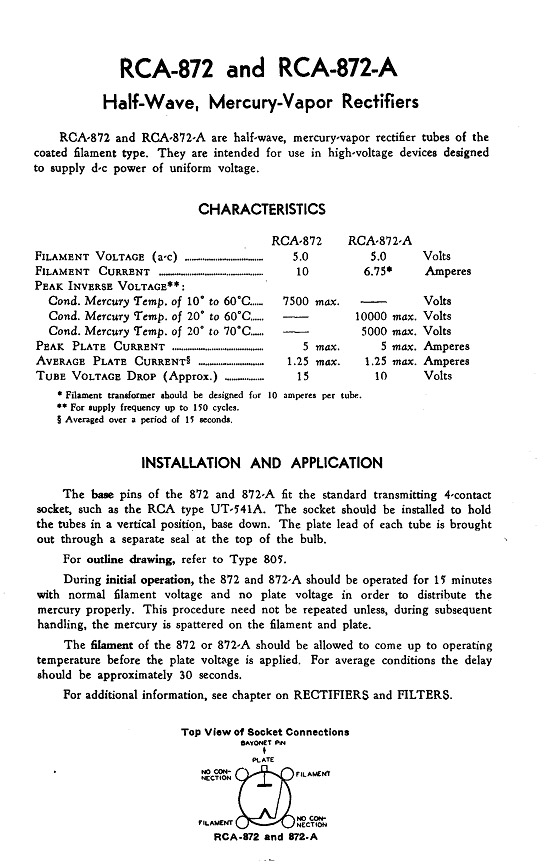

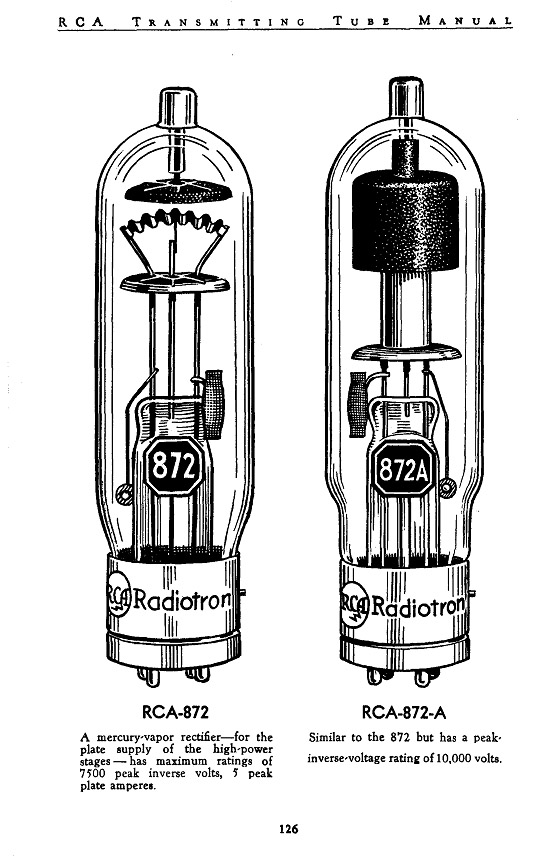

    Газотроны средней мощности берут начало в разработке ф. RCA тип 872. С дальнейшим развитием типа в приборе RCA-872-A.

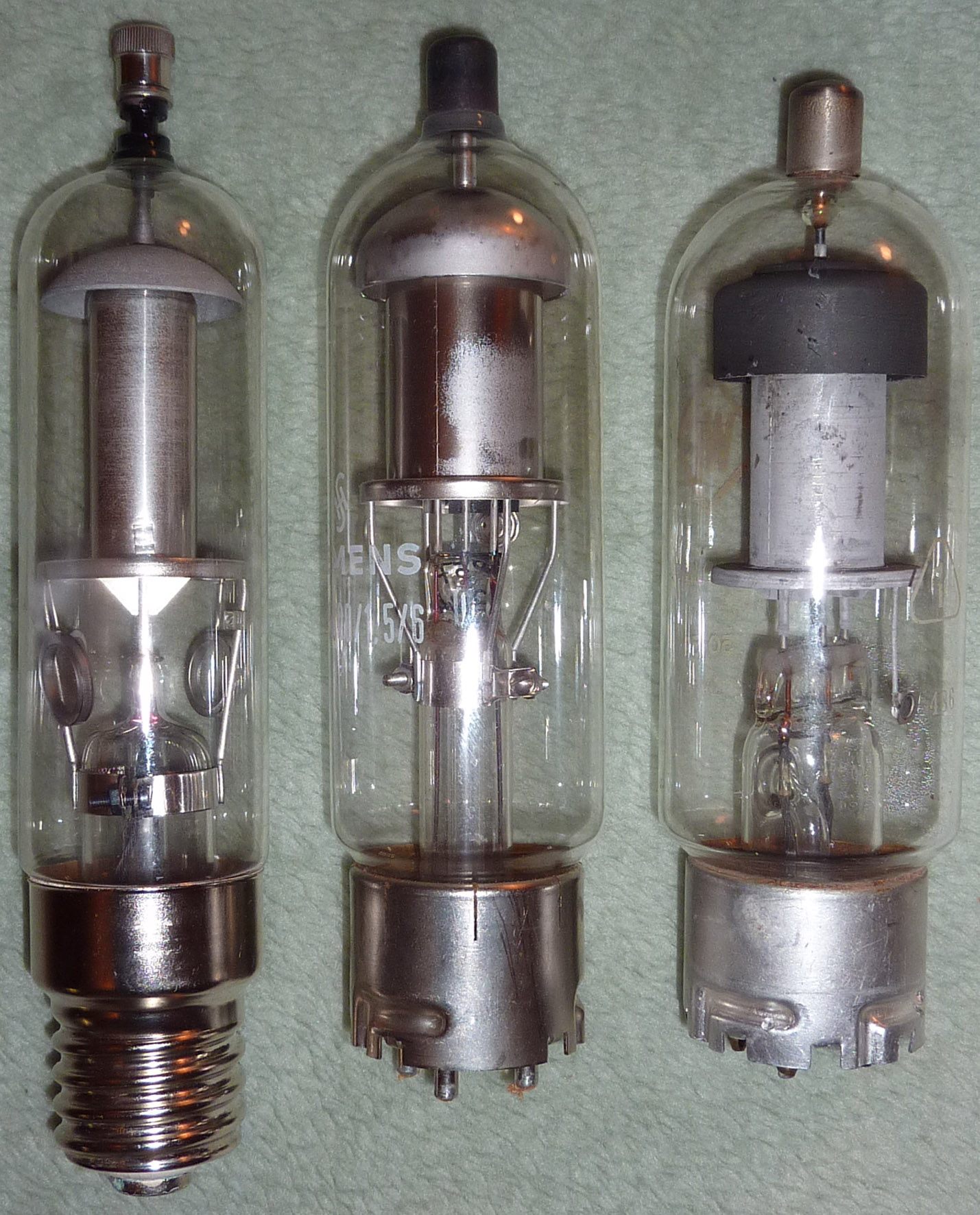

    На фото P1020518.JPG показан ряд приборов с близкими параметрами. Но выпускаемыми разными фирмами. Слева направо:
    5Q105 TUNGSRAM, GLE15000/1.5/6 и G10/4d WF. Габариты приборов так же близки к RCA-872.

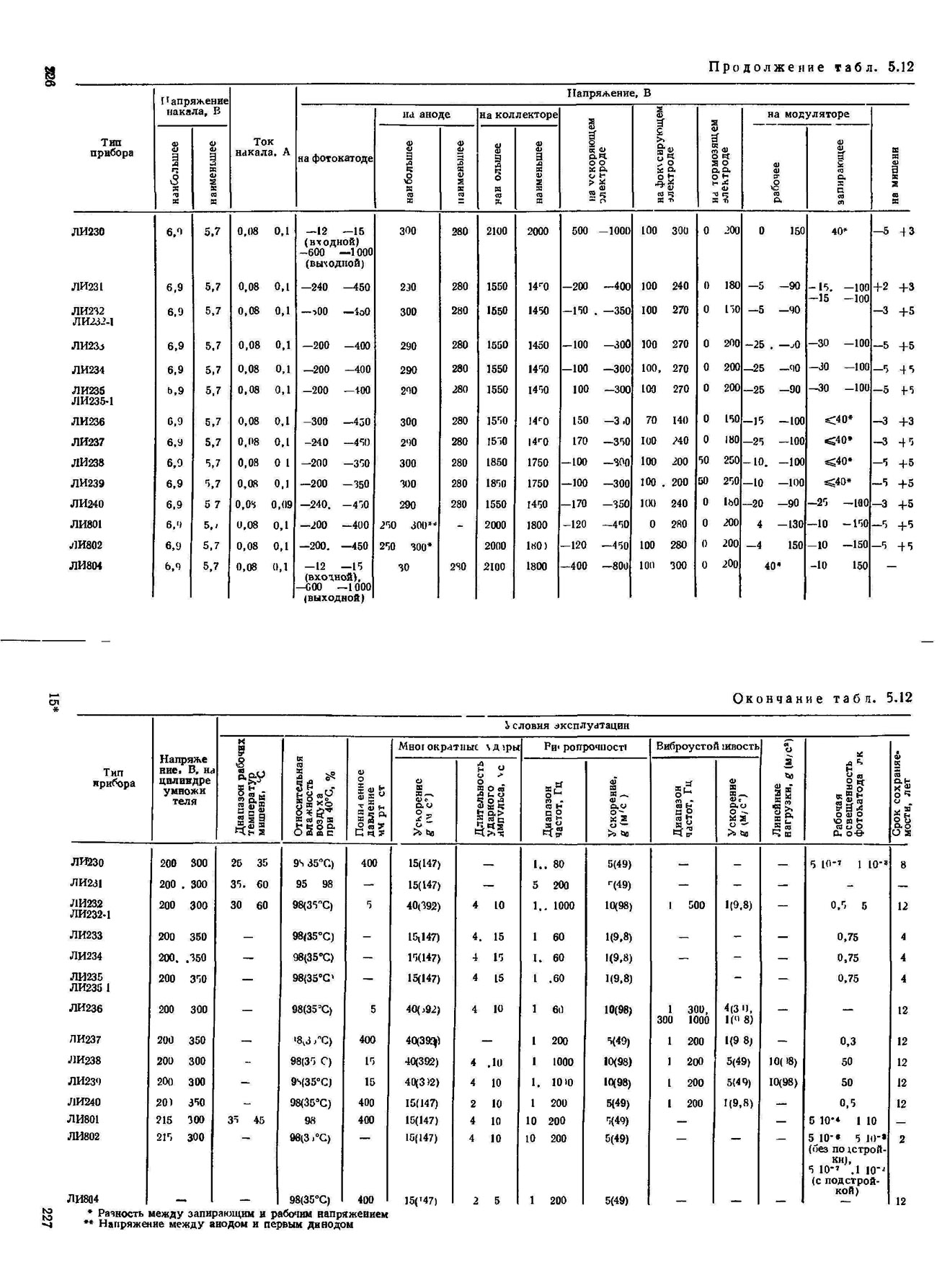

    Изоконы, включая и ЛИ-804, показаны также в справочнике М.Д.Аксененко. Приёмники оптического излучения, М., "Радио и связь", 1987. - p0132.jpg


    Вложения:

    • 1.jpg
      Размер файла:
      147 КБ
      Просмотров:
      716
    • 2.jpg
      Размер файла:
      134,5 КБ
      Просмотров:
      731
    • P1020518.JPG
      Размер файла:
      527,8 КБ
      Просмотров:
      744
    • p0132.jpg
      Размер файла:
      456,3 КБ
      Просмотров:
      679
    Entladung, 6 фев 2012
    #3351
    OMEGATRON и silverray нравится это.
  12. nERV

    nERV Модератор Staff Member

    И? "Все уже разобрано до вас!" копирайты соблюдены.

    nERV, 6 фев 2012
    #3352
  13. Entladung

    Entladung Активный пользователь

    Да. Графитовый.

    Entladung, 6 фев 2012
    #3353
  14. собиральщик

    собиральщик Пользователь

    А чего это форум молчит уже почти неделю?:(:(:( или это только у меня?

    собиральщик, 10 фев 2012
    #3354
  15. собиральщик

    собиральщик Пользователь

    ну да это я чего-то погорячился про форум-:):):)Понятно-а Серёга с ЭОПами тоже что-то заглох-видать все уже поимел:)-кончилисяманама:)​

    собиральщик, 10 фев 2012
    #3355
  16. OMEGATRON

    OMEGATRON Наполеон-истеричка

    С ЭОПами у меня дело не стоит на месте:p
    У меня еще будет жирный приход

    Я кстати отметил что ЭОПы 2-ого и 3-го поколения однотипные и абсолютно некрасивые консервные банки:lol::p

    OMEGATRON, 10 фев 2012
    #3356
  17. nERV

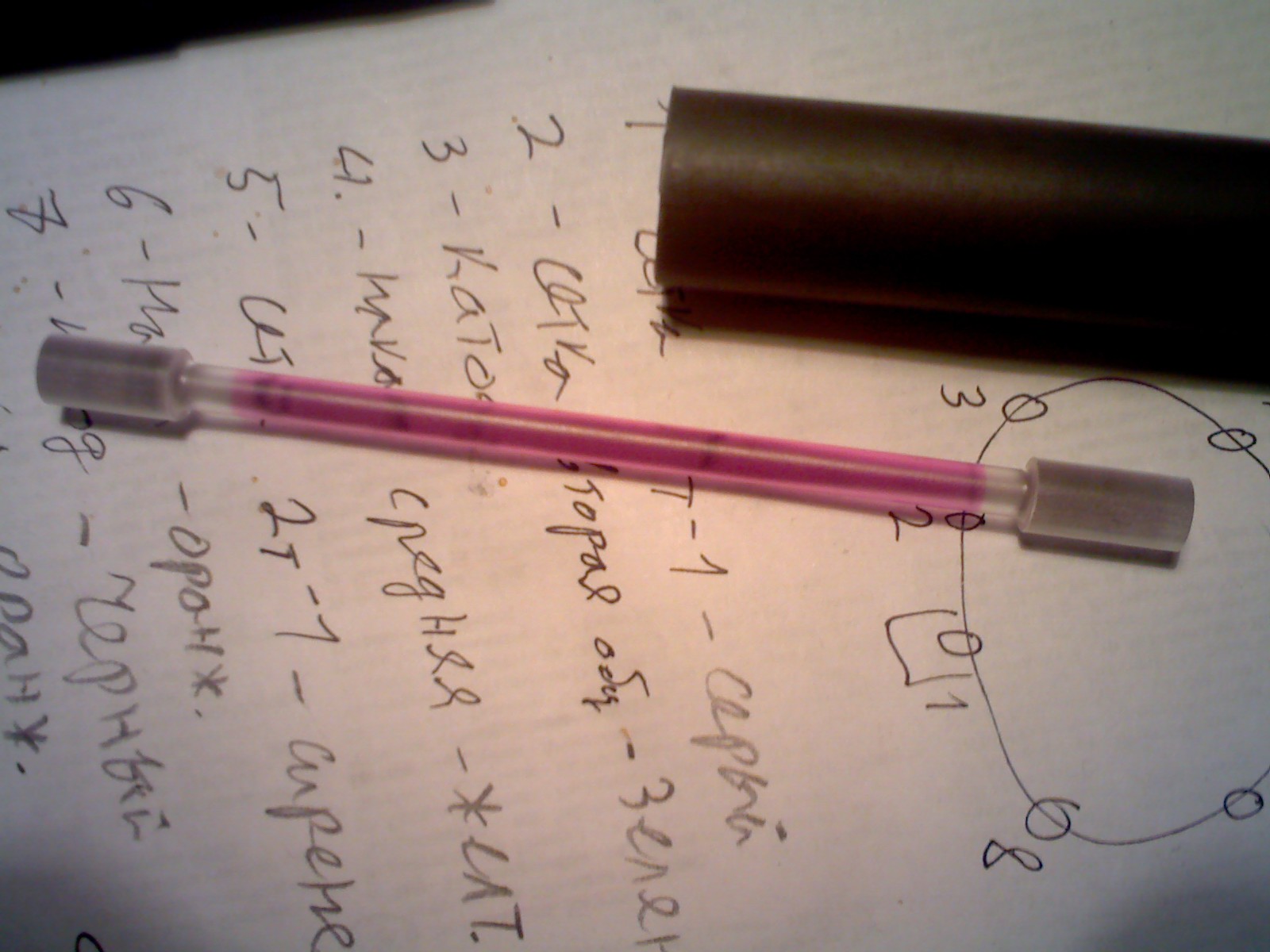

    nERV Модератор Staff Member

    nERV, 10 фев 2012
    #3357
    suslox, St2Ra3nn8ik и silverray нравится это.
  18. Checha

    Checha Новичок

    Разбавлю ЭОПы:). Если позволите - вопрос,
    что-бы это значило? Цоколь октальный.
    Длина, примерно, пол - 6П9.
    [​IMG]

    Checha, 10 фев 2012
    #3358
  19. Checha

    Checha Новичок

    К сожалению, фото нельзя уже.... пока. На словах - там керамика, толстый круглый посеребрёный вывод жёстко вварен. На датчик не похоже. Ничего не двигается и не смещается....
    Прозвонил контакты, нашёл, думаю, накал. На этом - всё.

    Checha, 10 фев 2012
    #3359
  20. zrgzn

    zrgzn Дракон

    Запрашиваю конверсию "Наполеон" -> "Эополеон".
    Тем временем 5F23A от Тошибы, судя по гуглу и виду - тетрод, ватт на 300 на вид, до (вроде бы) 100 МГц.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    zrgzn, 10 фев 2012
    #3360
    OMEGATRON, suslox и silverray нравится это.
