Меня больше всего поразило что на реально серьезный прибор ЭОП П8 сделали бумажку обычную а на зауряднейшую лампушку сделали солидный паспортище, я чего то недопонимаю



Вспышки замечательны. Я подумать даже не мог о существовании такого рода девайсов: с проточенным в кварцевом монолите каналом для разряда, что кому-то придёт в голову такое мало того что сделать, так ещё и промышленно выпускать.



Газотроны и фотоэлемет замечательны, но меня больше порадовала лампа вспышка

уж очень интересный баллон у нее



По арматуре - ртутный. Мои поздравления.

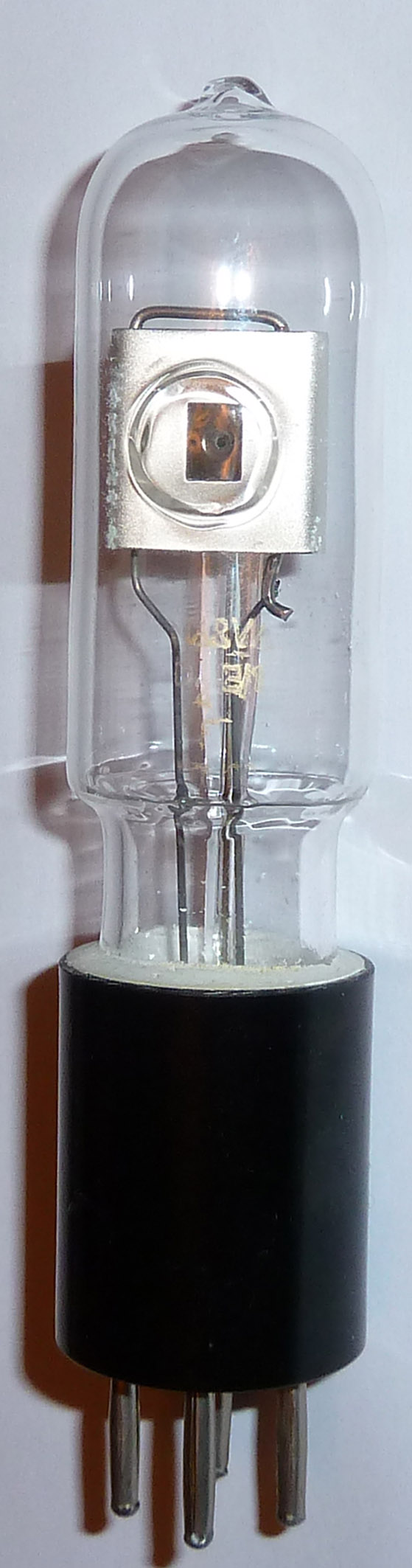

Дейтериевая лампа ф. NARVA. На приборе надпись: D2 BM и ещё что-то неразборчиво.

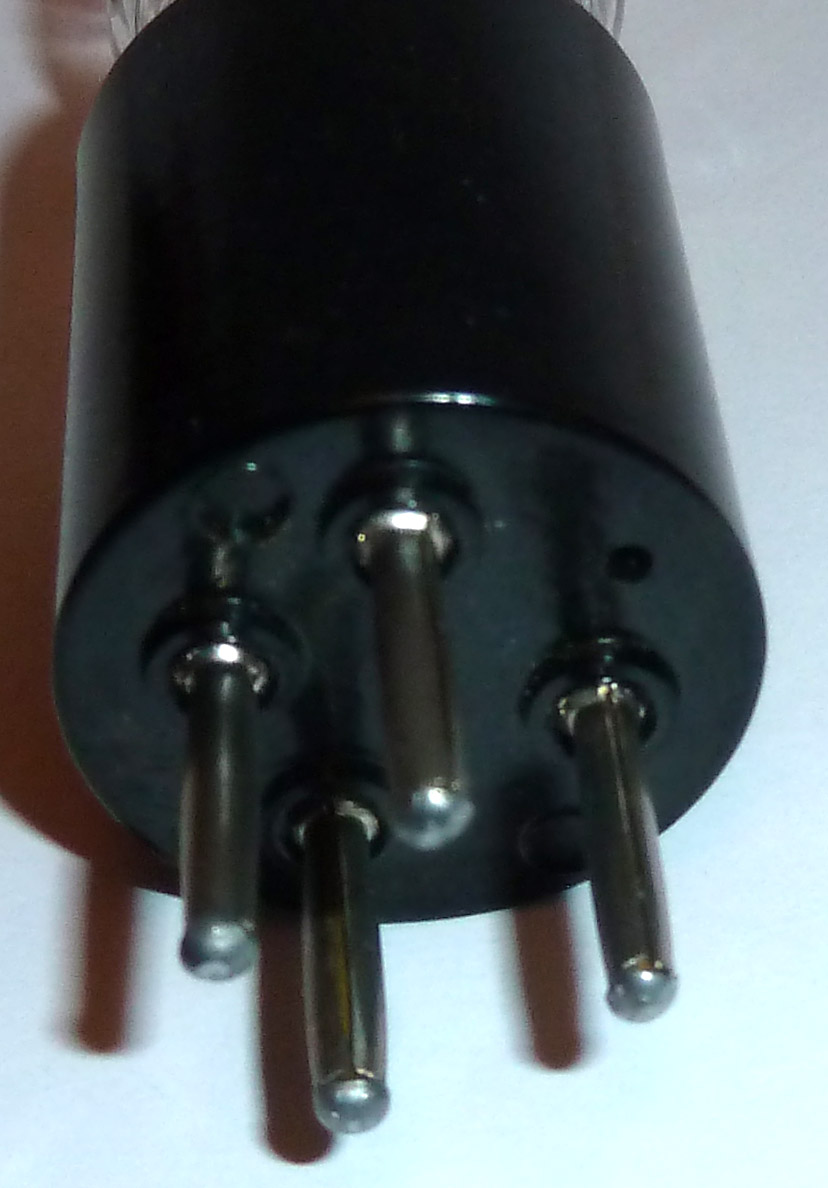

Цоколь UX-4: P1160835.JPG

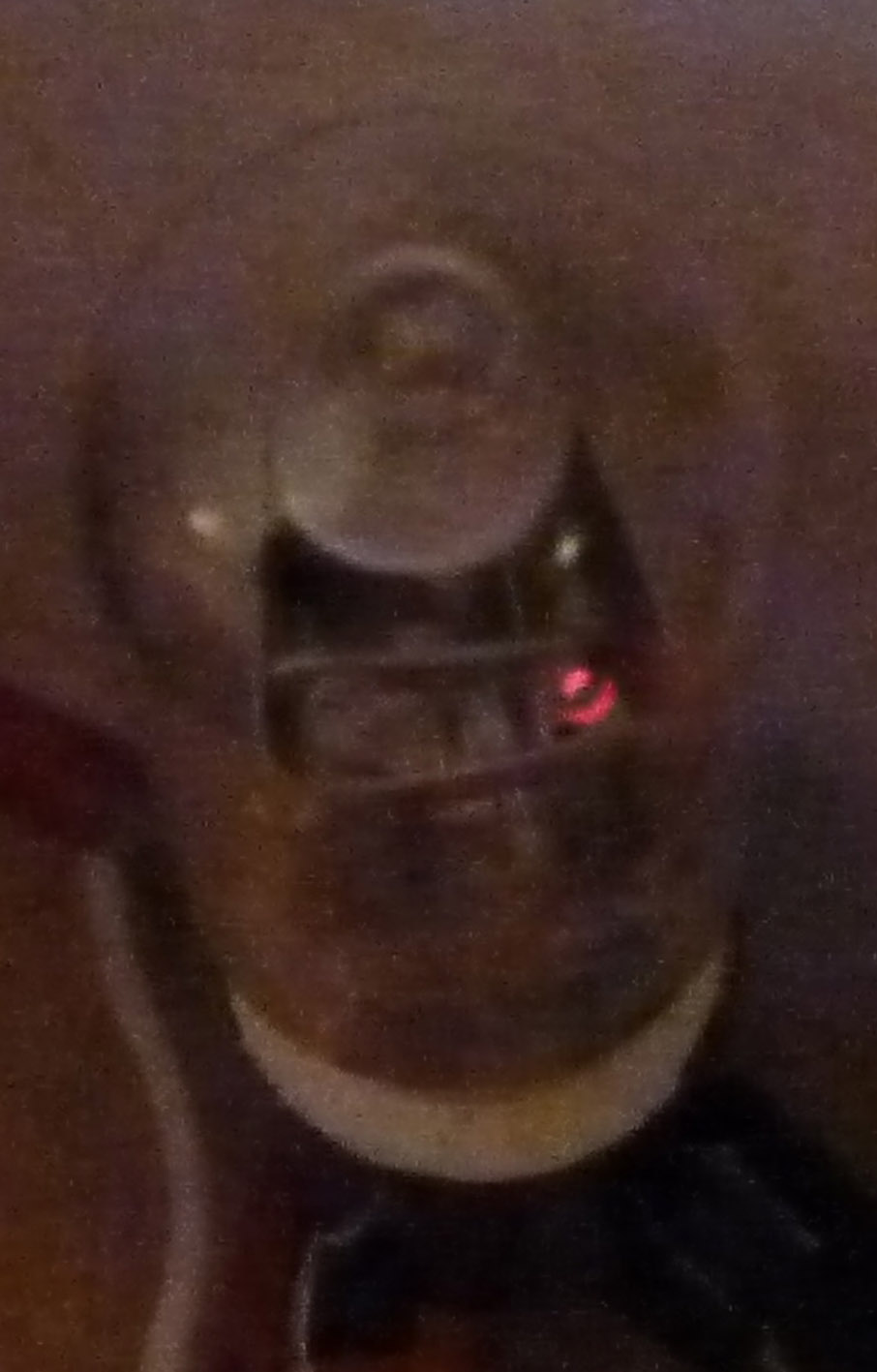

Работает накал: P1160832.JPG

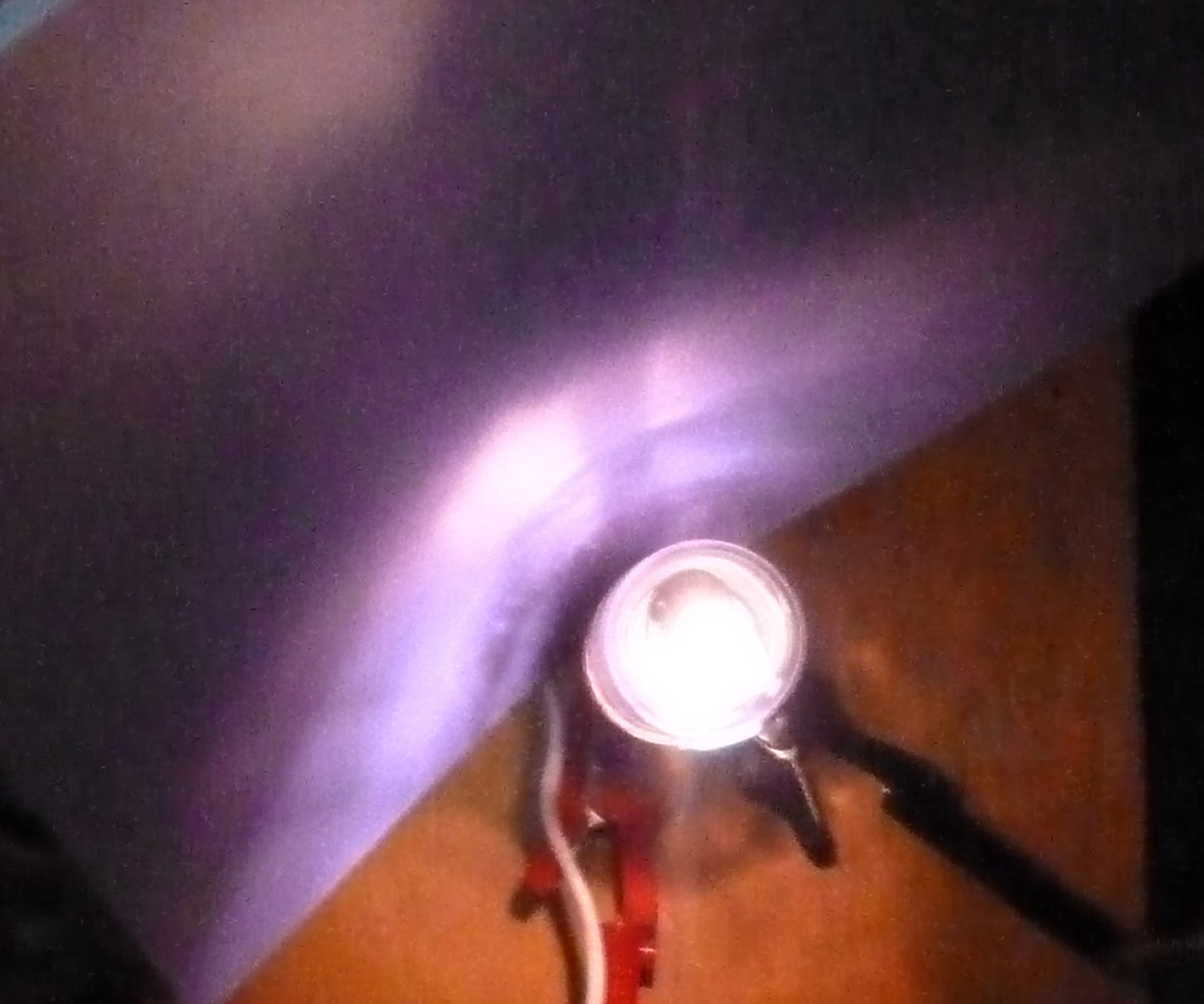

Лампа работает (снято без вспышки) P1160826.JPG

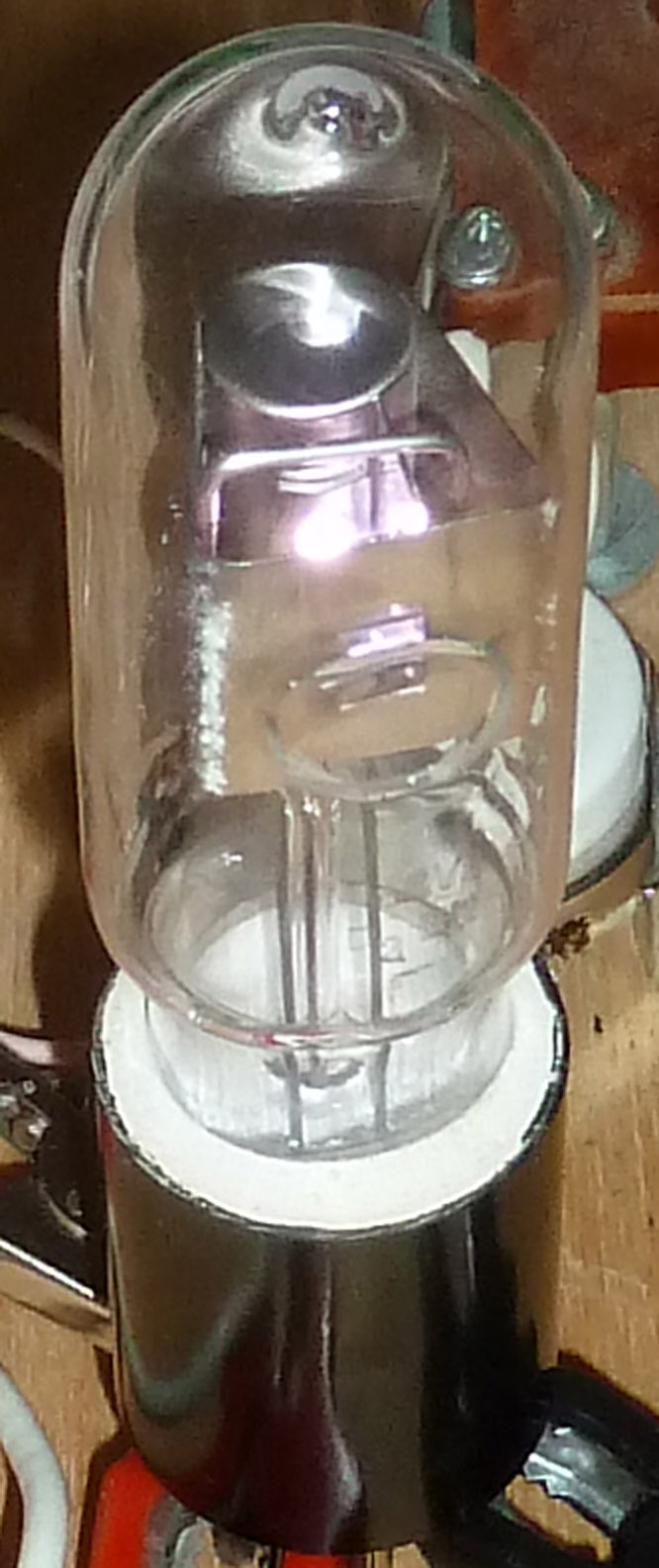

То же со вспышкой: P1160830.JPG

При работе сильный запах озона.



Да, прибору надо подать на накал 2.5 В, тогда ртуть "проявится".



Мне было интересно посмотреть на столь древний прибор.
Других применений, опричь спектроскопии, не знаю.



Такой цоколь известен с 1928 г. Конечно, не это дата выпуска конкретного изделия. Но цоколь характеризует время разработки.
На приборе с трудом различается III 60 - дата выпуска ?



Entladung, дейтериевая лампа очень красивая и интересная, в перевые такую вижу



Здесь: http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-199#post-96129
silverray уже показал газотрон 5Q105 фирмы Tungsram. Теперь такой прибор есть и у меня, за что silverray большое спасибо.

Газотрон редкий, параметры его нашёл только в одном месте (сомнительны):
5Q105 (TUNGSRAM).............50.........10.00 Газотрон, Io max = 1800 mA, Ia max = 6000 mA, Uo max = 12 kV
добавлю сюда напряжение накала 5 В при токе 6.5 А. В целом можно отталкиваться от RG1000/3000 TUNGSRAM. Аналог его со штыревым цоколем обозначается как RG1000/3000-1, а этот последний имеет уже широкораспространённый аналог G10/4d.

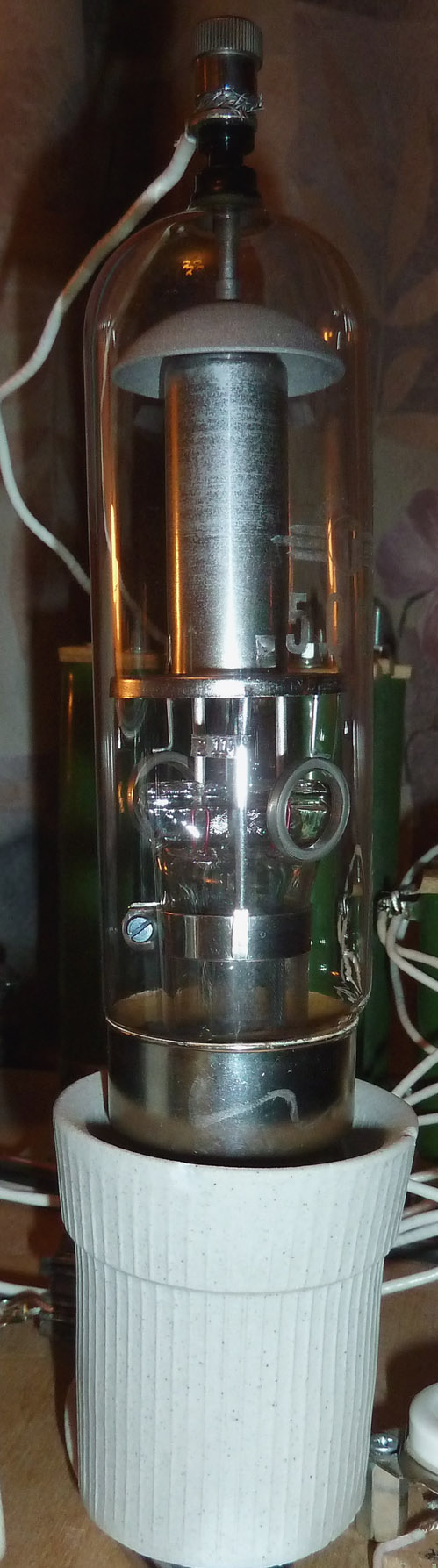

Прибор установлен в цоколь, накал ещё не включён: P1160907.JPG

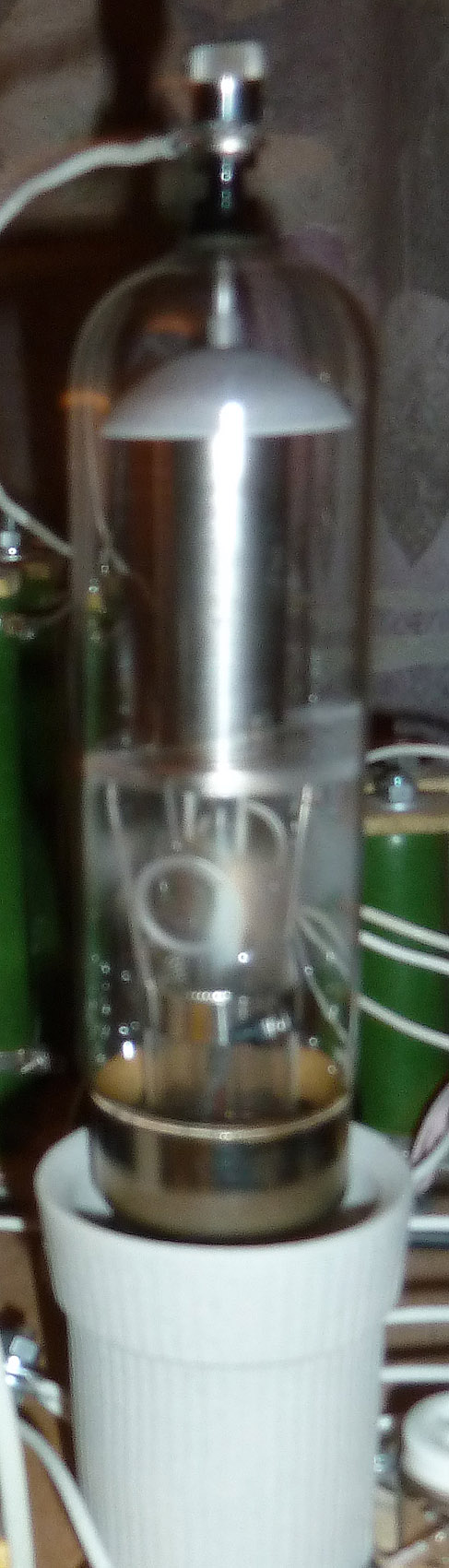

Через 5 минут; началось испарение ртути: P1160908.JPG

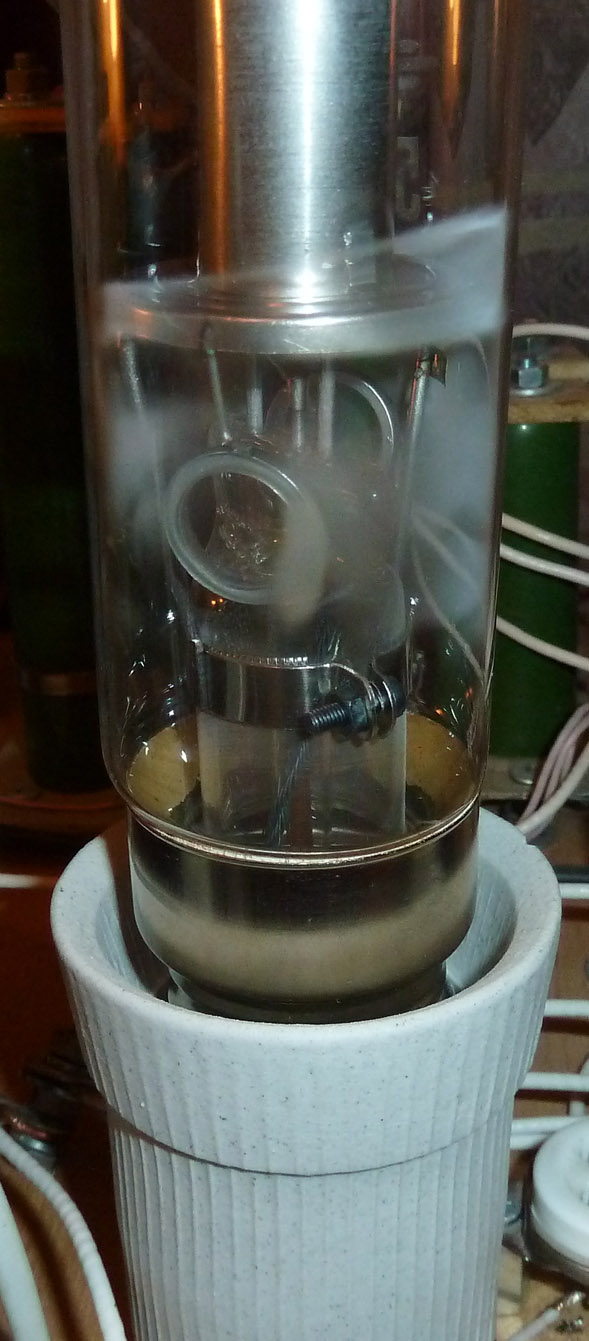

Ешё 5 минут; паров ртути больше: P1160910.JPG

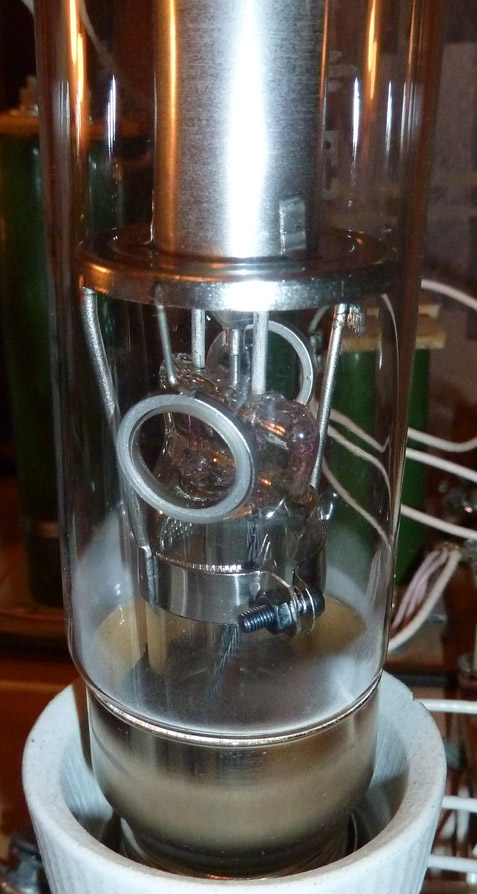

Через 30 минут: P1160911.JPG, подано анодное: P1160912.JPG

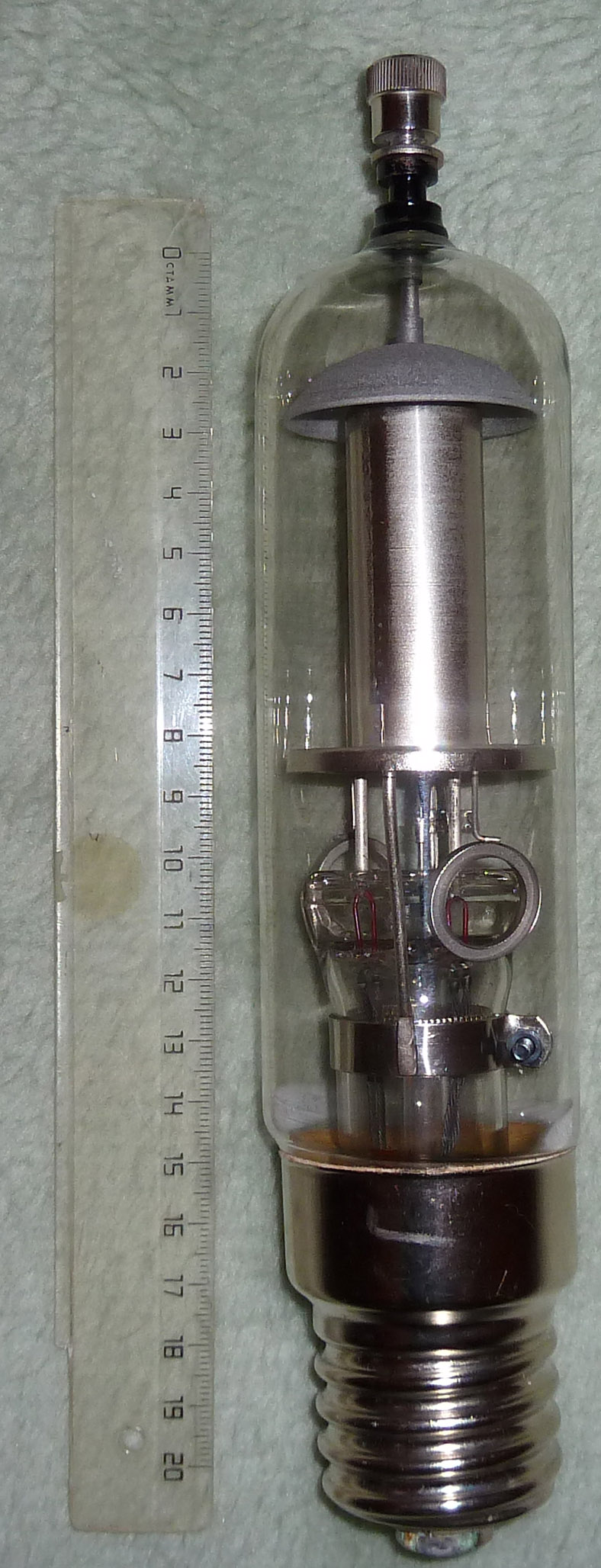

Прибор снят, виден резьбовой цоколь (диам. 40 мм): P1160915.JPG



Типов, правда, очень много. И несколько различающаяся арматура. Но параметры и присоединительные размеры идеинтичны (или почти идеинтичны).
В СССР же ряд заводов (фирм) изготавливал приборы с одним обозначением...



Как я обещал, сегодня у меня появился новый экземпляр в коллекции, за что большое спасибо пользователю 1-VIP с параллельного форума

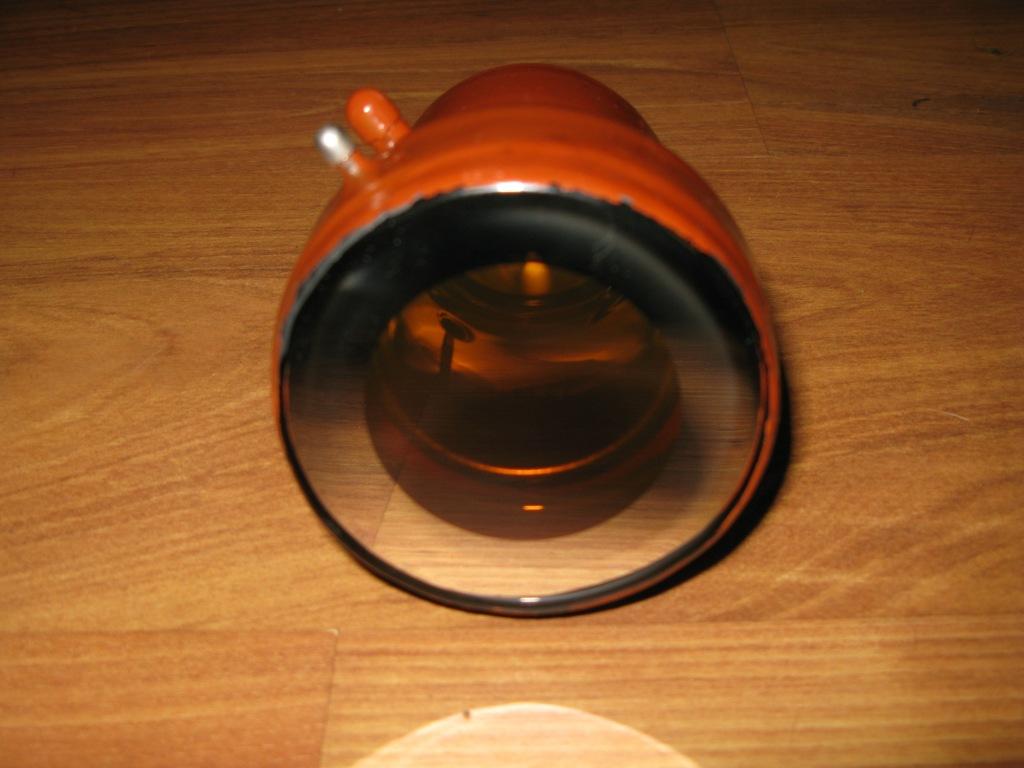

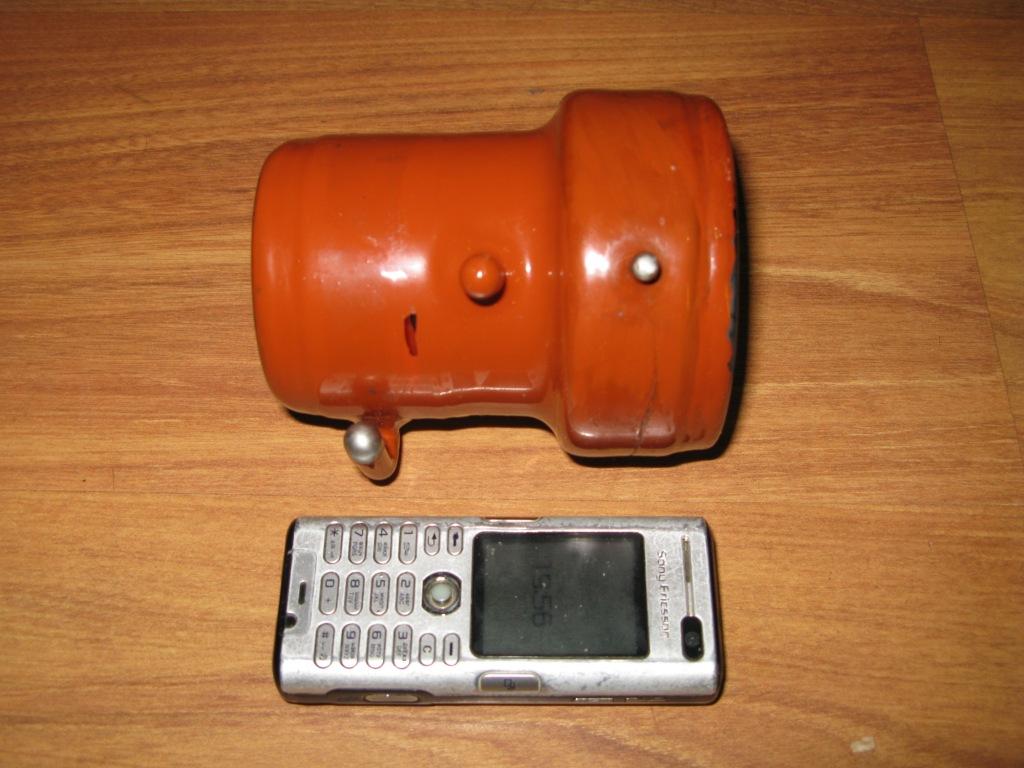

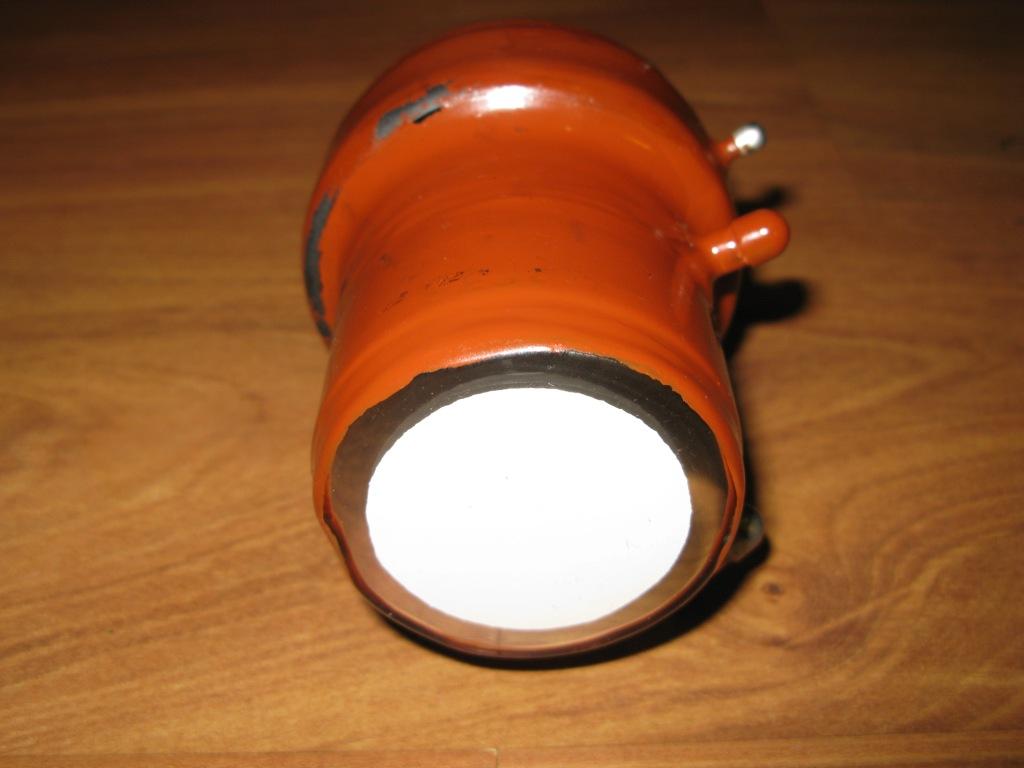

Это огроменный экспериментальный эоп "нулевка" , модель и логотип осутствуют, ЭОП в раза два по более ЭОПа П8, Эоп имеет сурьмяно-цезиево-калиевый фотокатод диаметром 10 сантиметров и довольно крупный экран синего свечения
Его размеры внушительны по сравнению с другим нулевкам.



Прибор впечатляет. Поздравляю.
Есть просьба: снимать свои приборы рядом с линейкой. Чтобы размеры понимать было проще.



Спасибо, этот ЭОП похоже завершающий серию "П", хотя не уверен__
У меня линейки все сейчас в папке которая в институте осталась

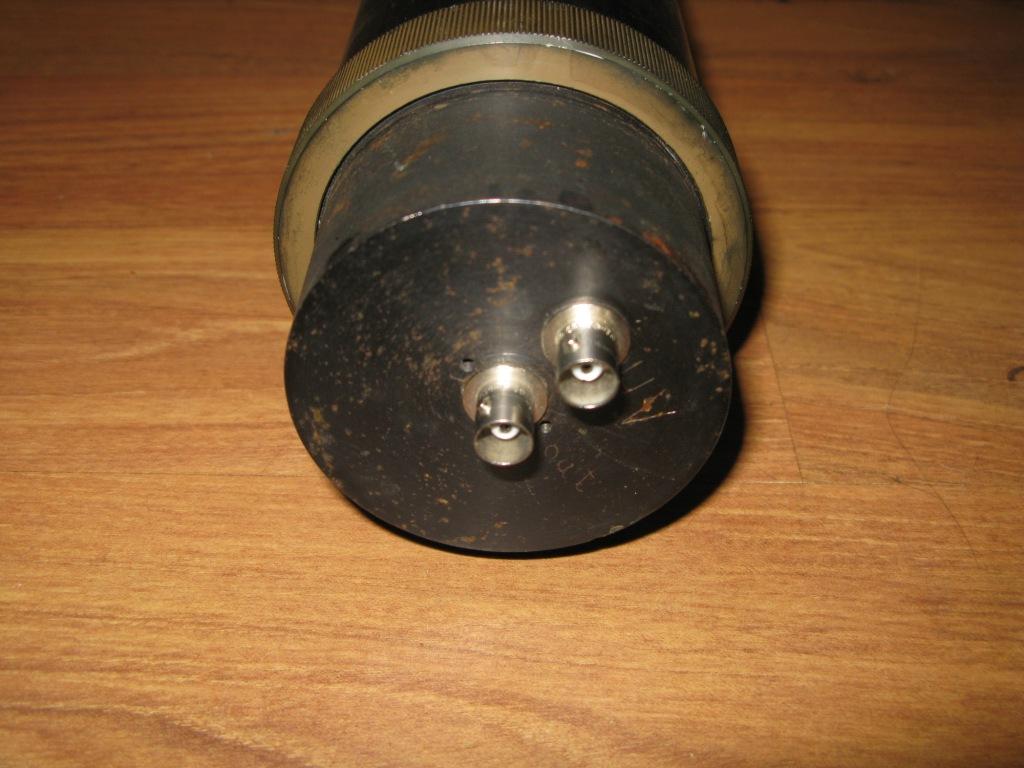

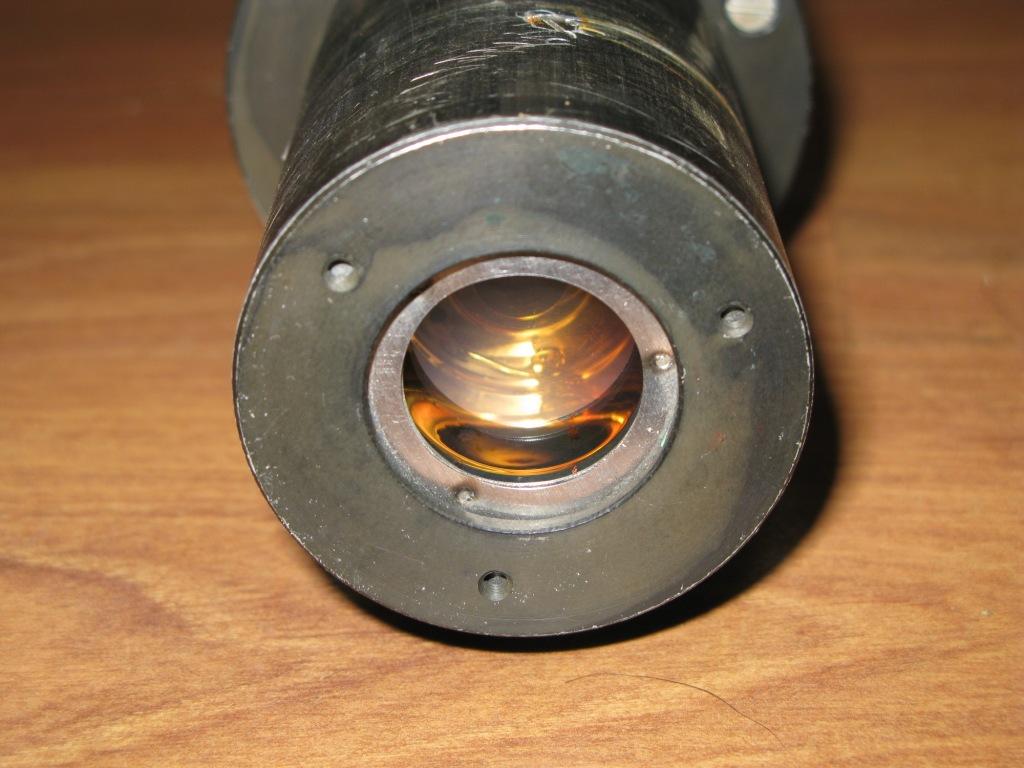

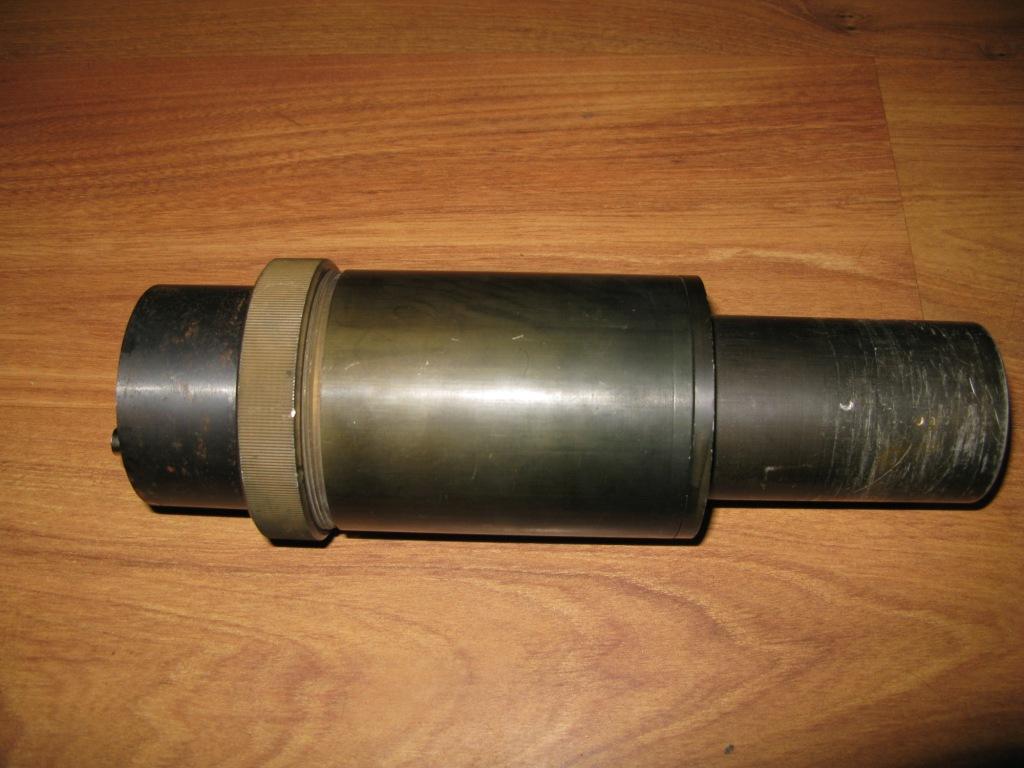

Вот еще один девайс, ФЭУ в сборе, судя по всему в блоке стоит ФЭУ-84
похожий я уже демонстрировал раннее.
