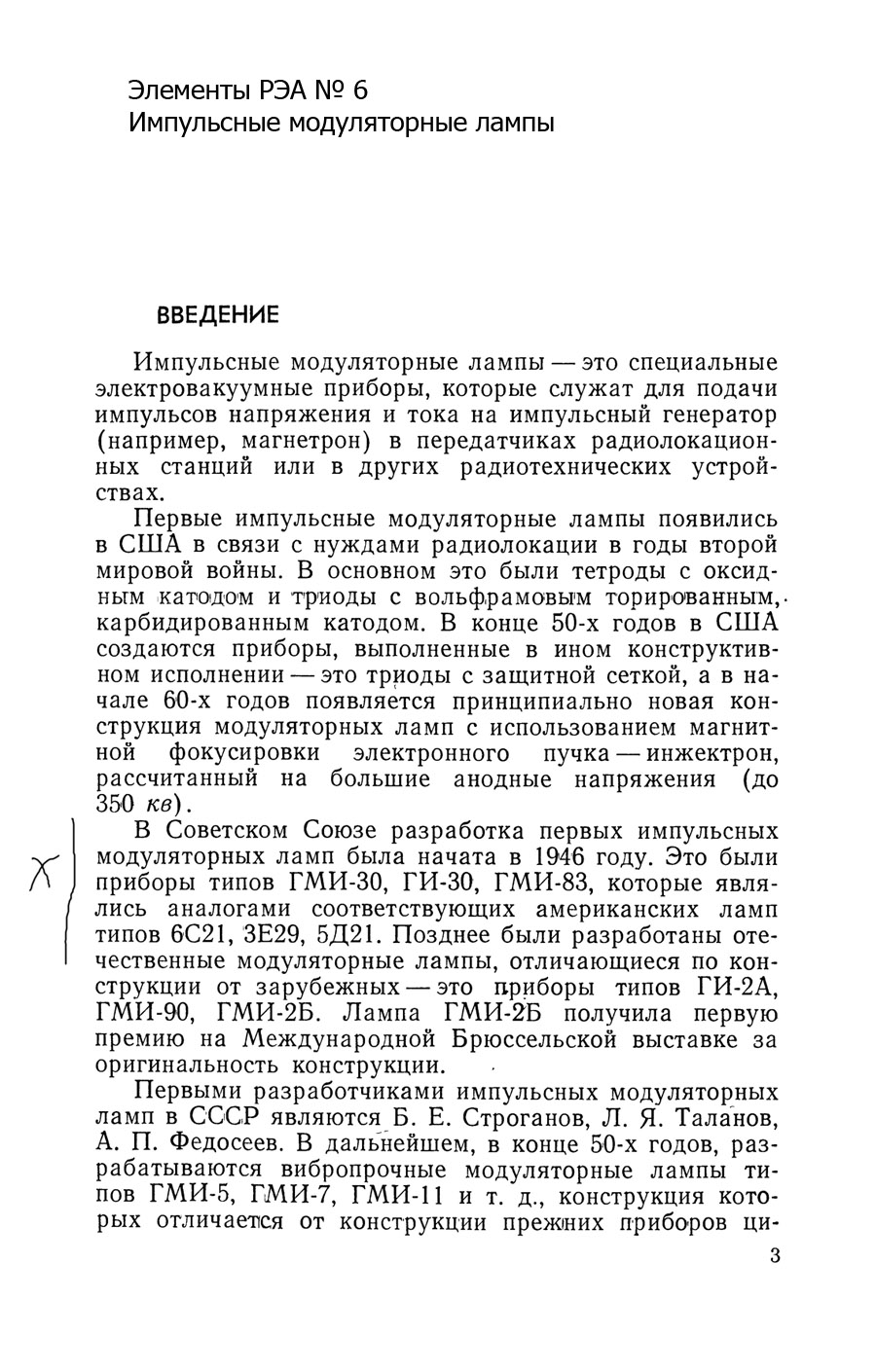

Интересные и необычные ЭВП

Ртутный газотрон CV32.
Один из серии 866A, английский.

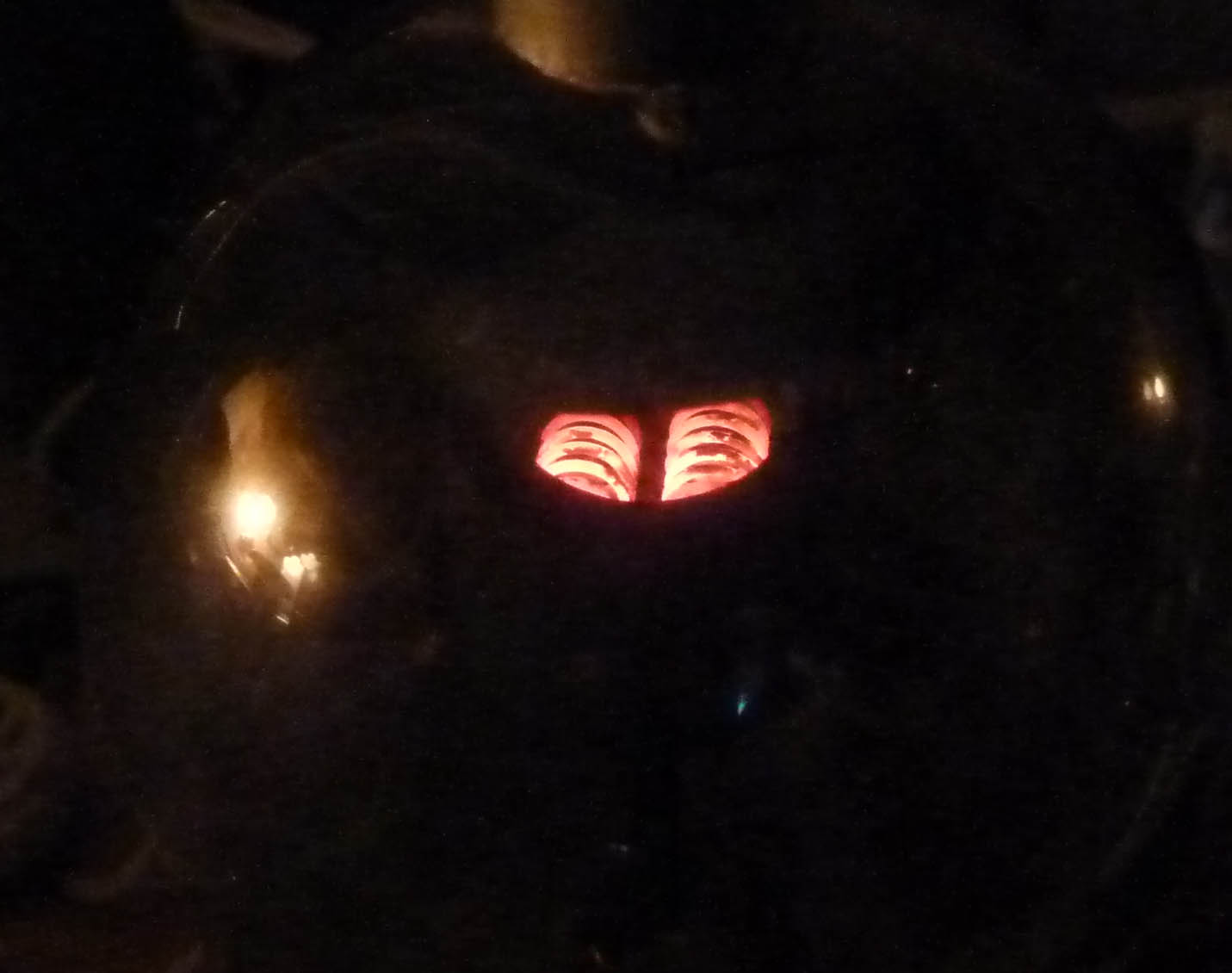

Интересен катод, выполненный в виде спирали, напоминающей спираль электроплитки. Анод действительно сильно отклонён от исходного положения. Явление в ионных приборах с такой конструкцией анода распространённое.



А мне диссектор напоминает ЭОП ПИМ-3
Диссектор ЛИ-602 http://lasers.org.ru/forum/attachments/dscn6396-jpg.13906/
ЭОП ПИМ-3 http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-147



Прекрасное поступление.
Особенно понравился FG-104. Газотрона с таким расстоянием между анодом и катодом, пожалуй, я ещё не видел. И при таком напряжении прибор не экранированный. Какое же низкое давление паров в нём поддерживается! Но при этом такой ток...
Нет, это просто шедевр техники! Поздравляю!



Можно предположить, не более, что здесь электрическая прочность промежутка анод - нижняя часть катода бех экрана недостаточна. Поэтому применена сетка (экран). Но как тепловой экран, она - по необходимости - размещена слишком близко к катоду. Поэтому сетка. А цилиндр теплового экрана катода расположен на обычном расстоянии.
О поперечине. Катод-то должен без перекосов располагаться по оси теплового экрана.
Цены на 20-кв прибор... да. Н-да...

Вы, я думаю, правы. Анод графитовый. Пусть и несколько светлее того, к которомы мы привыкли.

Днями мне достался ртутный газотрон 866 RCA. Именно 866, не 866A как, например, здесь: http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-211#post-95089.

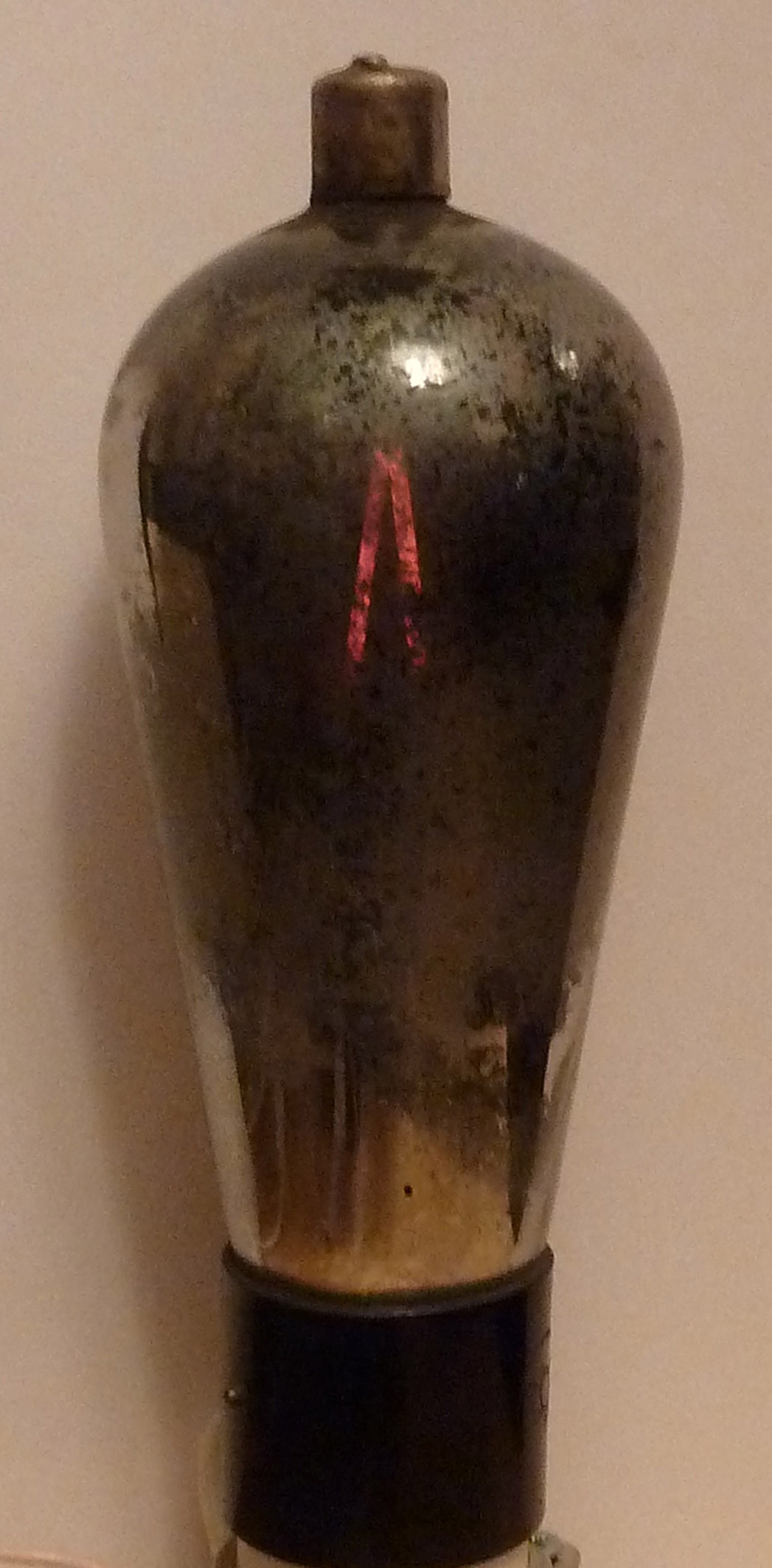

Различие в конструкции. Здесь катод не экранирован. Виден как красная полоса в виде перевёрнутого V: P1160346.JPG.

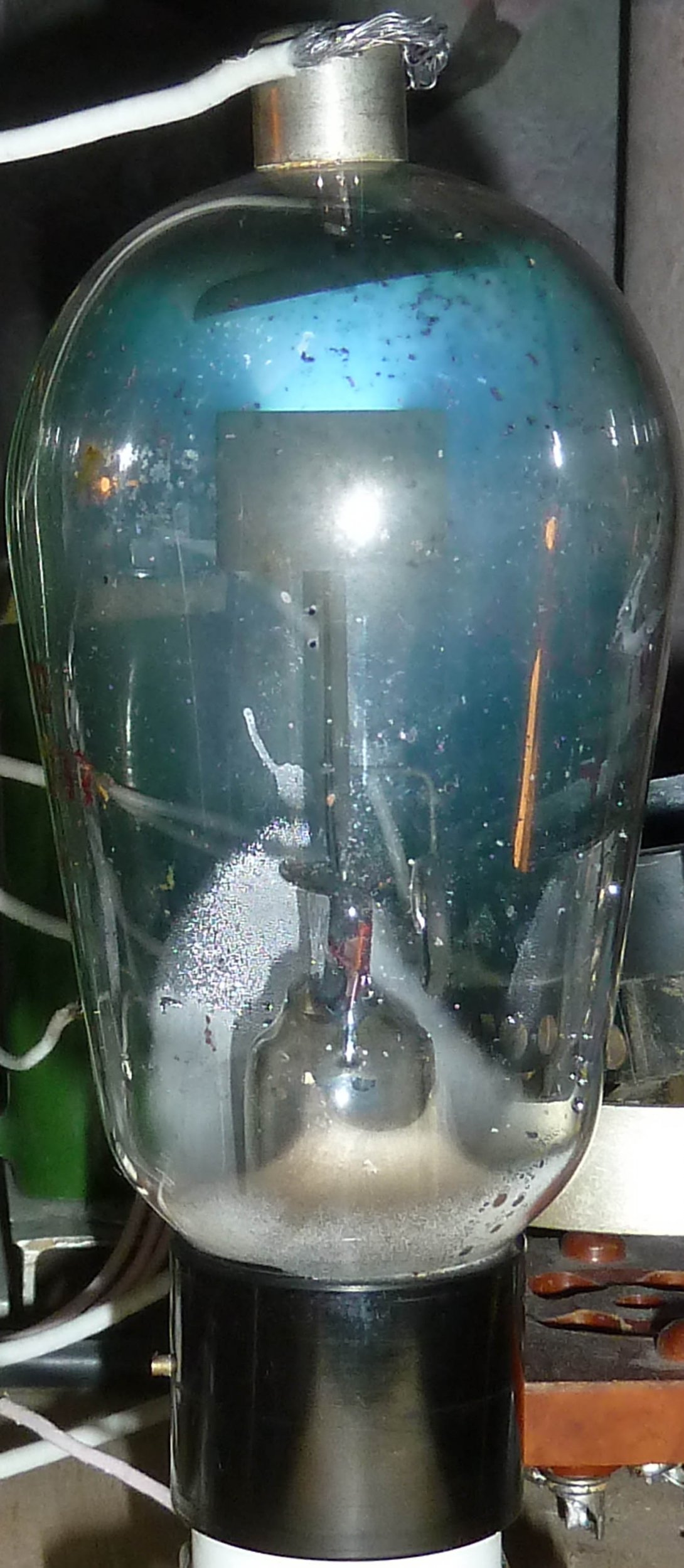

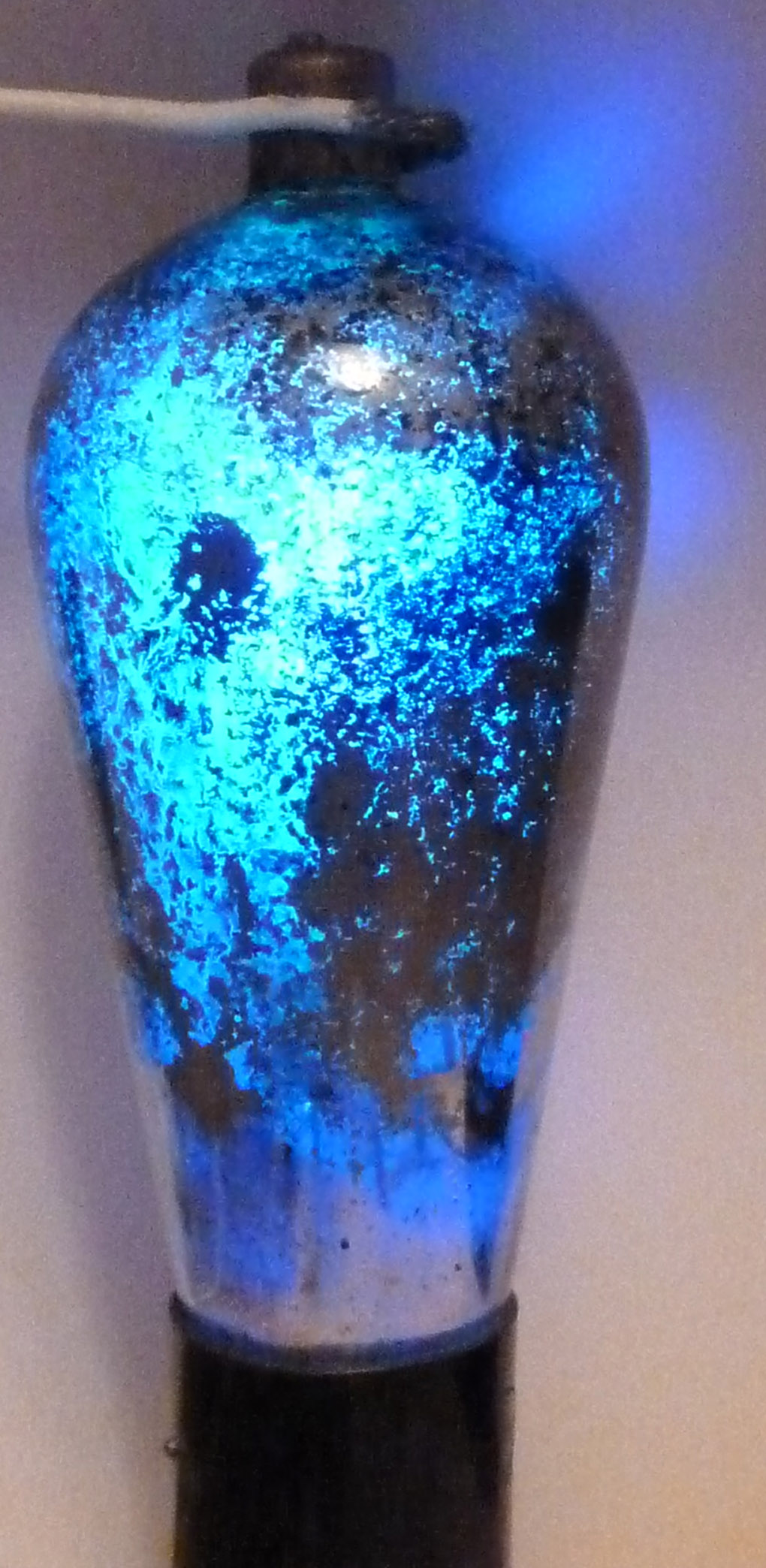

Вид неказист, но прибор - ионный - выпущен не позднее 1935 г. И при этом сохранил работоспобность: P1160347.JPG.



GE 866A - конструкция типично американская, первоначально RCA.
Amperex 866-AX - европейская, впервые появившаяся у PHILIPS (вроде бы). Такой конструктив позднее выпускался многими фирмами, в т.ч. и TESLA.

По 866 RCA: грею его уже много часов. Постепенно баллон освобождается от амальгамы. Был вовсе непрозрачный.



Да, ртуть соберётся (?) в катодной горловине. Грею в поролоновом кольце.



А их и быть не может.

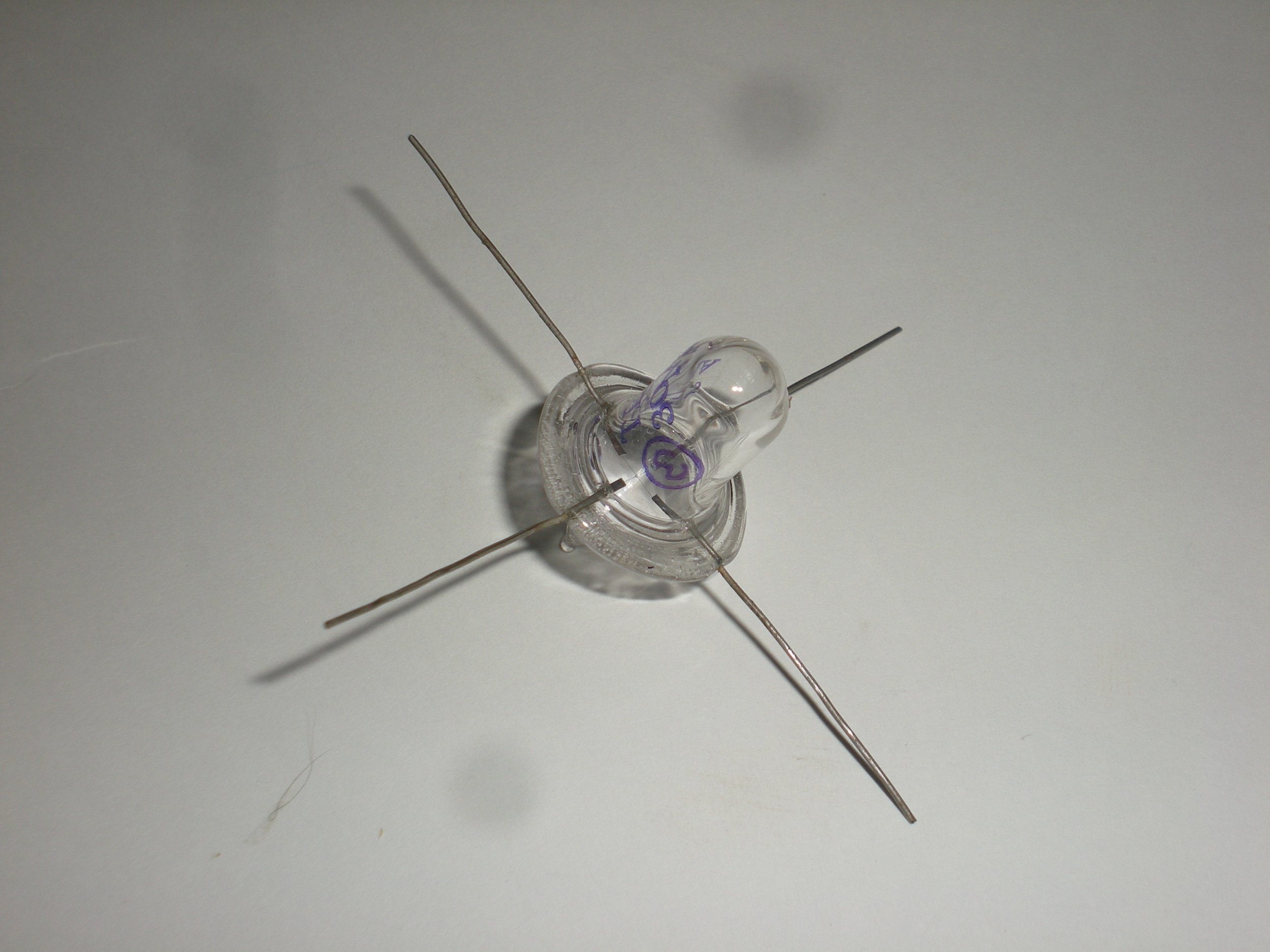

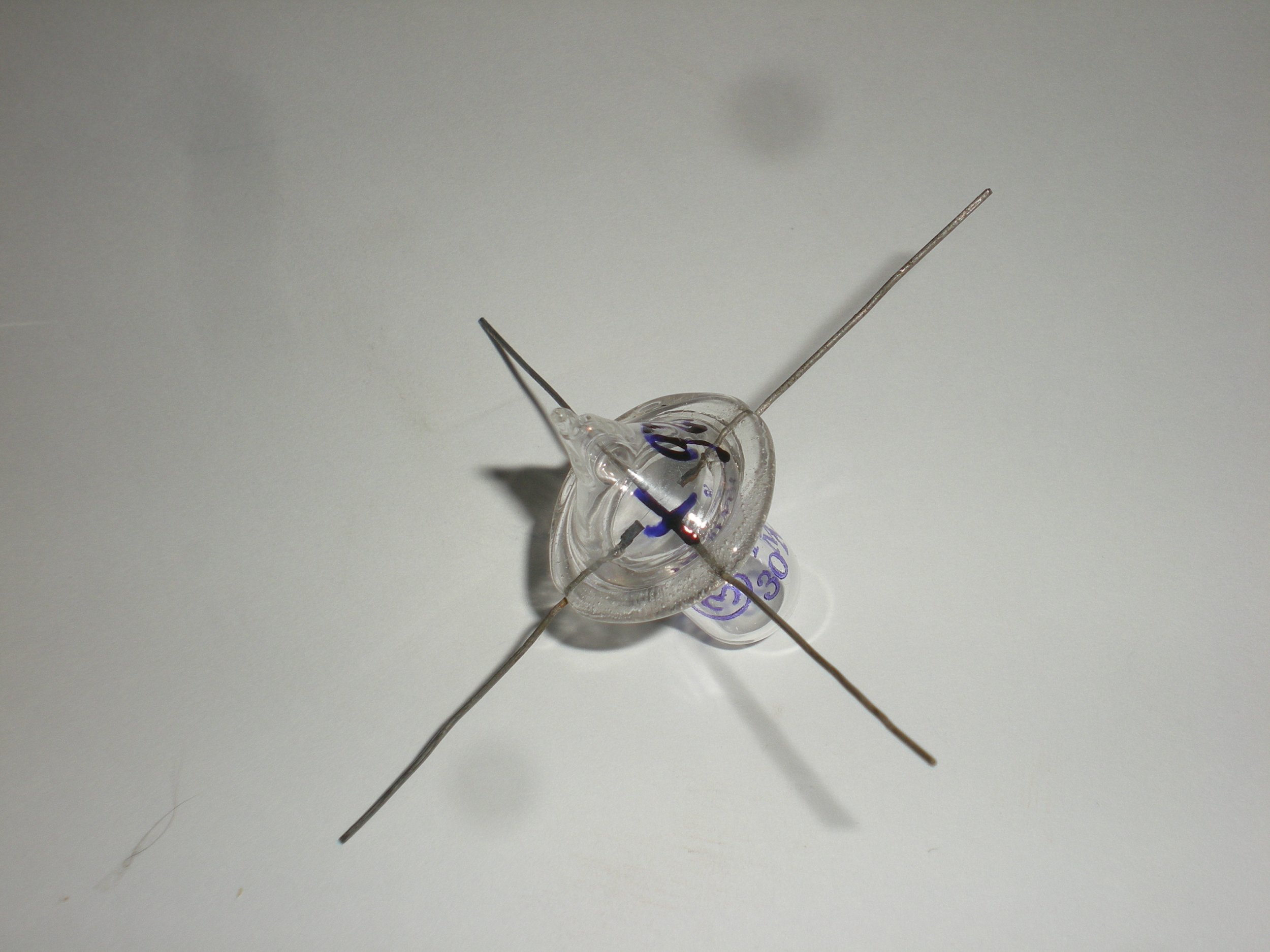

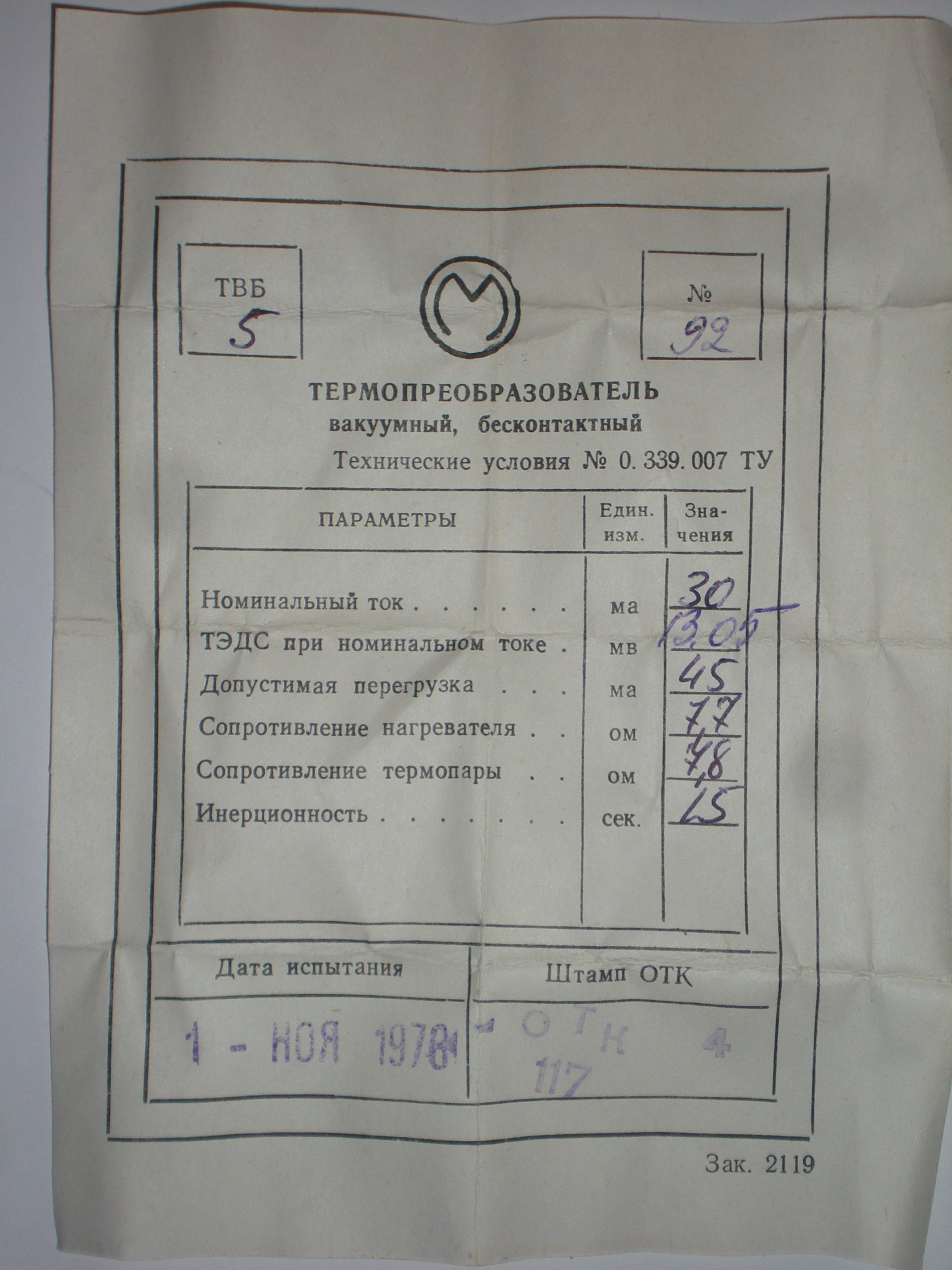

А сегодня у меня еще одна няшка, Термопреобразователь Вакуумный Безконтактный ТВБ-5-30ма

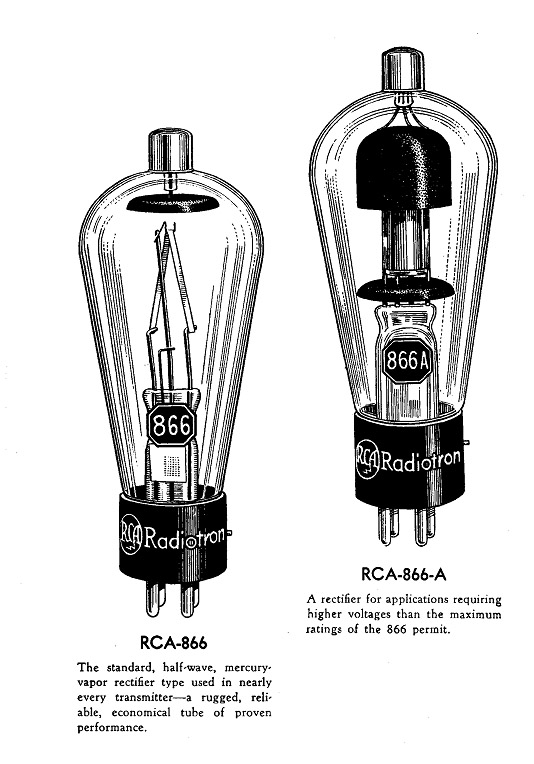

Здесь видна разница в арматуре 866 и 866A:



Вами отмеченный недостаток в полной мере присутствует. Достоинство одно - простота устройства.



Катод тогда потребовалось бы свернуть в спираль. Как это сделано на ВГ-129, например. А понятие о неравномерности токоотбора с такого V-образного катода пришло не сразу. Исследования в этой области велись и в 50-х гг. 20 в.

В 866A RCA катод да, идёт по оси.



Да, вариантов много. Оптимальный нащупывали постепенно.
Только к 60-м гг. конструкция катода прямого накала окончательно устоялась.



Очень интересно.
Но конструкция непонятна вовсе. Если я вижу правильно, на цоколе три штыря. Два - накал (катод). Но тогда на анод (аноды) остаётся только один ввод. И что тогда графитовые цилиндры?

Прибор по всему ртутный. Характер повреждения арматуры показывает это.

Поздравляю.



Вот фото ЭОПов
http://hostingkartinok.com/my.php



Поздравляю! Да уж, конструкция необычная...

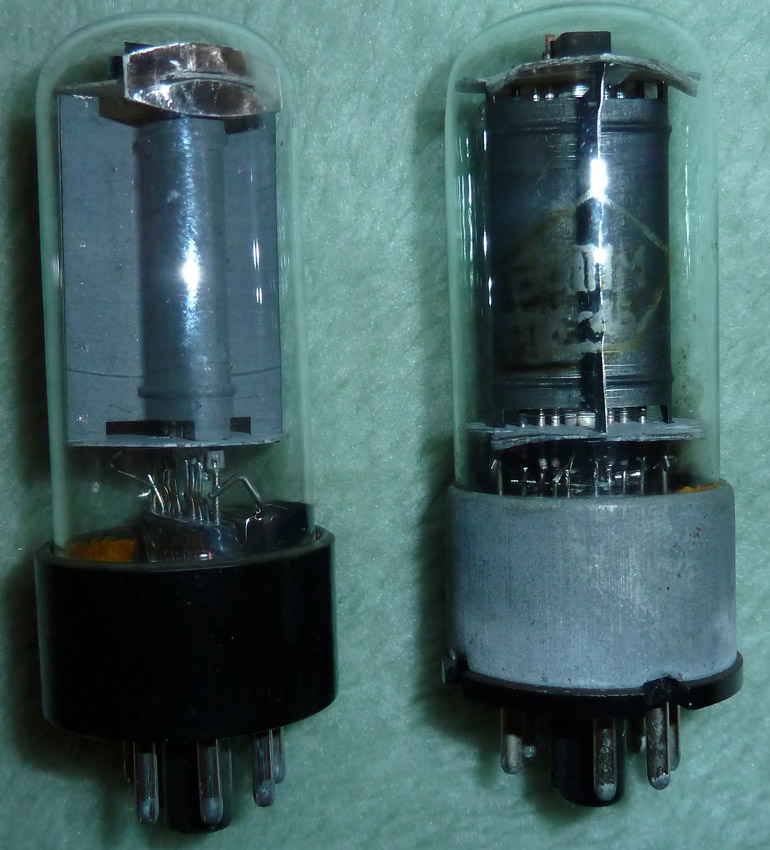

Попалась пара выходных пентодов:
слева 13П1С (II-59), справа 13П1М (IX-45).
Обе исправны.

Тогда понятно. Спасибо.



У зарубежцев есть обозначение как напряжения накала, 6.3 В = Е (первая буква в обозначении), так и ток накала 300 мА = Р (первая буква в обозначении).
В СССР ГОСТ'ом 13393-76 и более ранними указание на ток накала не предусмотрено. Из положения выходили показывая напряжение накала, примерно соответствующее номинальному току накала. Так у 30П1С ток накала при напряжении (25 - 30) В составляет 300 мА, что соответствует току накала маломощных ПУЛ с октальным цоколем. А использовали эти приборы в приемниках с бестрансформаторным блоком питания. Предназначенными для работы от сети как переменного, так и постоянного тока. Накалы ламп при этом включались последовательно.
Накал же 13П1С предназначен для питания от шестибаночного аккумулятора (такие аккумуляторы в то время применялись в авиации). Так же как лампы 6.3-вольтовой серии первоначально предназначались для применения в автомобильных приёмниках. До второй мировой войны питавшихся без исключения от трёхбаночных аккумуляторов.



ПИМ-3:
http://hostingkartinok.com/show-image.php?id=e35f2cbf5ba5067c0c45ab7c4ab99e38
http://hostingkartinok.com/show-image.php?id=ff4fe6956f7ee4533753da82a507b690
http://hostingkartinok.com/show-image.php?id=899354784be75584b4546077ba721707

Трехкаскадный ЭОП в компаунде:
http://hostingkartinok.com/show-image.php?id=02129874acf24424203daf5c2fd106c0
http://hostingkartinok.com/show-image.php?id=8e8b332bfd192bcad6f10525f3b3268f

Ну а ессли ЭТО не заработает, то тогда писец котенку, увы_________
