Интересные и необычные ЭВП

Тема в разделе 'Электронно-вакуумные приборы', создана пользователем suslox, 12 окт 2009.

Страница 161 из 432
  1. St2Ra3nn8ik

    St2Ra3nn8ik Модератор Staff Member

    Все правильно: 1Тл=10 кЭрстед. А магнетрончик классный!:)

    St2Ra3nn8ik, 7 янв 2012
    #3201
  2. собиральщик

    собиральщик Пользователь

    А мне вот достался клистрон К-29М со всем обвесом-подскажите пожалуйста-зачем на баллон одето кольцо(точнее две половины стянутые винтами(то что это не магниты-100%)
    [​IMG]
    на фото с кольцом и без.

    собиральщик, 8 янв 2012
    #3202
    OMEGATRON и Entladung нравится это.
  3. suslox

    suslox Пушистикс Staff Member

    прибор к ЭВП не относится,но тоже забавный:
    специализированный охлаждаемый фоторезистор. внутри мини стеклянный сосуд дьюара, в который заливали жидкий азот.

    [​IMG]

    [​IMG]

    suslox, 8 янв 2012
    #3203
    St2Ra3nn8ik, klapaucy и OMEGATRON нравится это.
  4. Entladung

    Entladung Активный пользователь

    Отражательному клистрону магниты не нужны. Это кольцо - элемент крепления прибора в аппаратуре.

    Entladung, 8 янв 2012
    #3204
  5. Entladung

    Entladung Активный пользователь

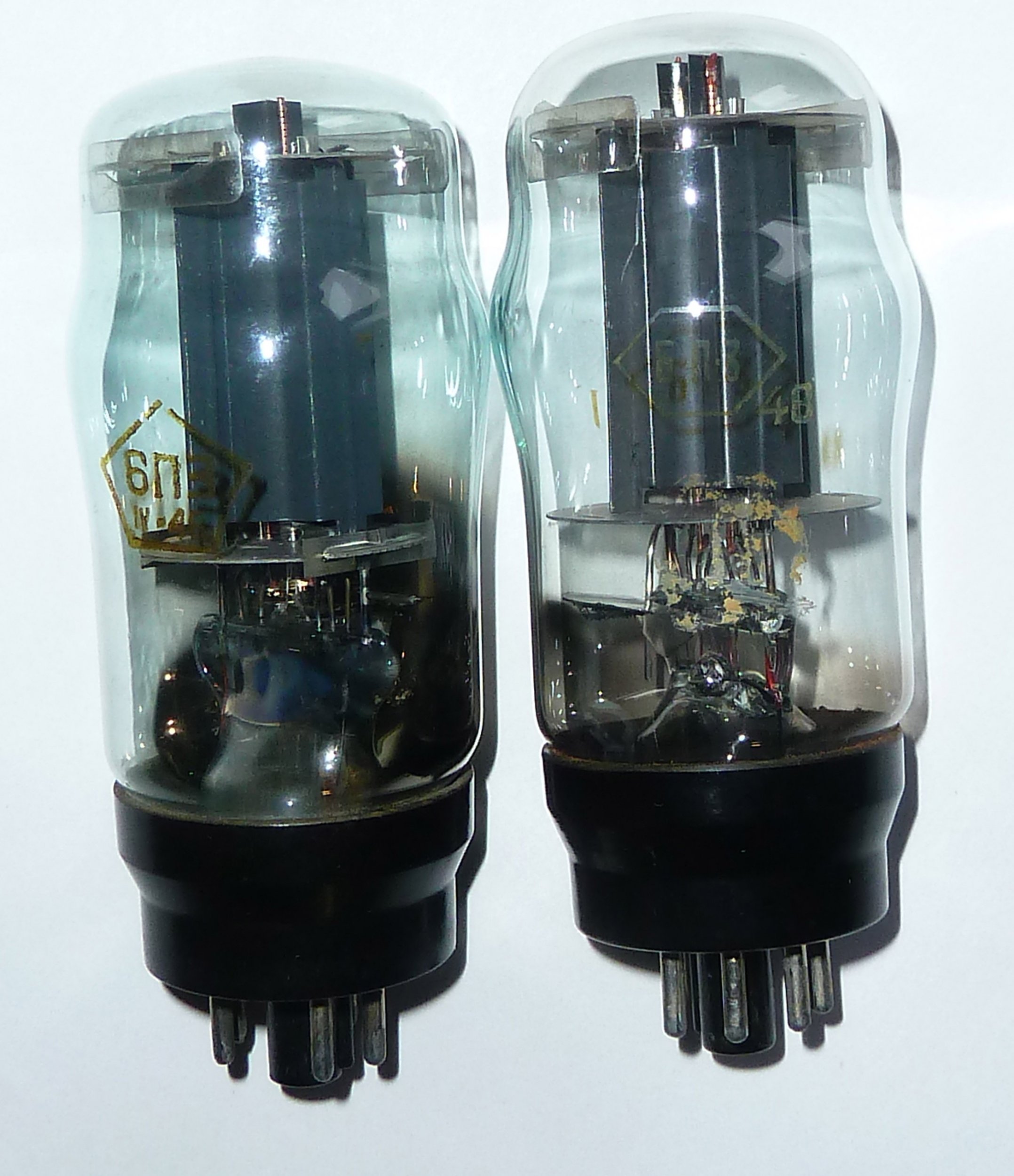

    Ещё одна 6П3 со ступенчатым карболитовым цоколем. На этот раз фрязинская (I-48). Слева новосибирская (IV-46), уже была здесь.


    Вложения:

    • P1160072.JPG
      Размер файла:
      468,4 КБ
      Просмотров:
      763
    Entladung, 8 янв 2012
    #3205
  6. собиральщик

    собиральщик Пользователь

    А мне вот попалась ГДРовская 6Н8М
    [​IMG]

    Как читать толи АШ, толи ЭН и почему М в конце-или это к нашему стандарту никак не относится?

    собиральщик, 8 янв 2012
    #3206
    OMEGATRON нравится это.
  7. Entladung

    Entladung Активный пользователь

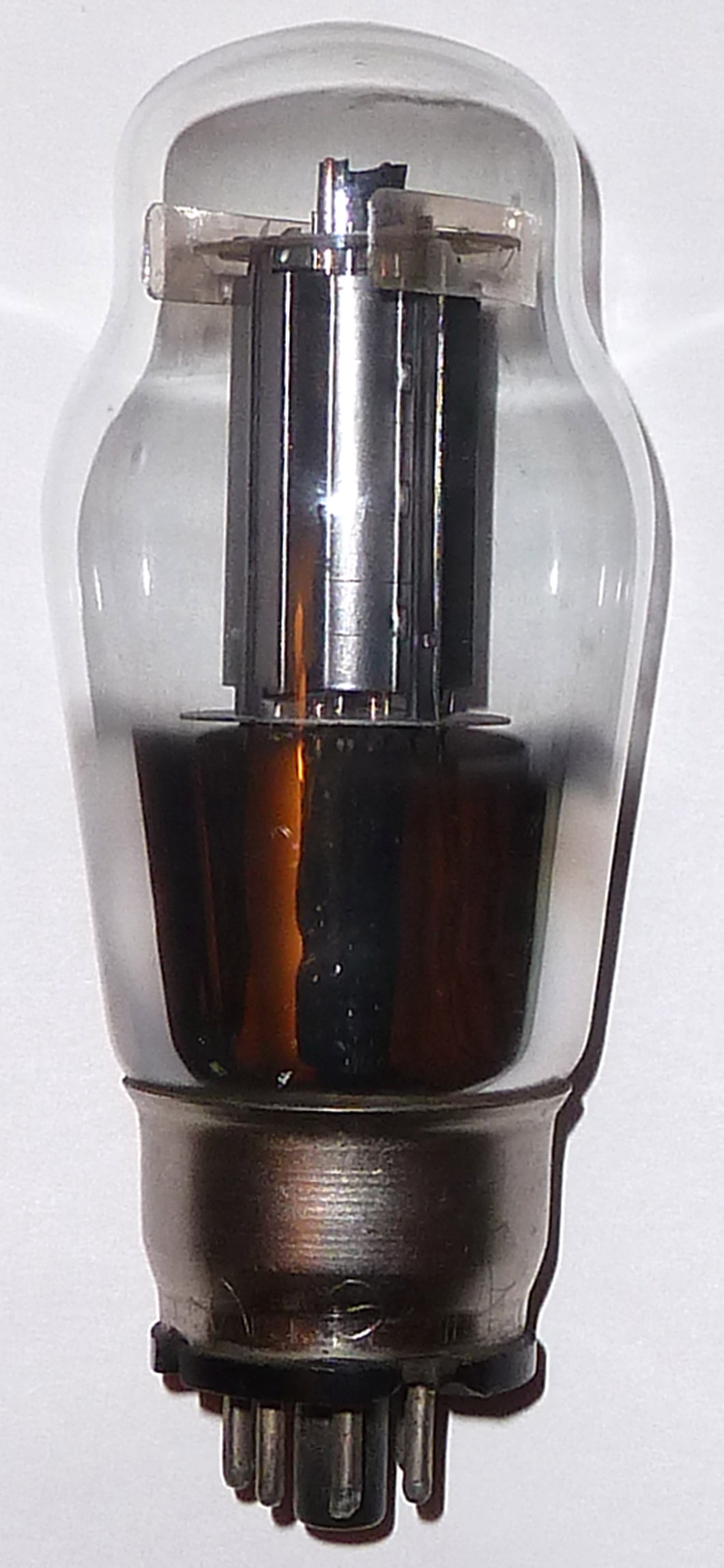

    Вообще-то цоколи такой формы, металлические, были уже на довоенных 6Л6.

    Что до немецкой 6Н8М, то это - скорее всего - репарационный взнос. До образования ГДР с немцев кое-что успели получить. Прибор встречается довольно редко.


    Вложения:

    • P1160076.JPG
      Размер файла:
      288,3 КБ
      Просмотров:
      797
    Entladung, 8 янв 2012
    #3207
    OMEGATRON и silverray нравится это.
  8. suslox

    suslox Пушистикс Staff Member

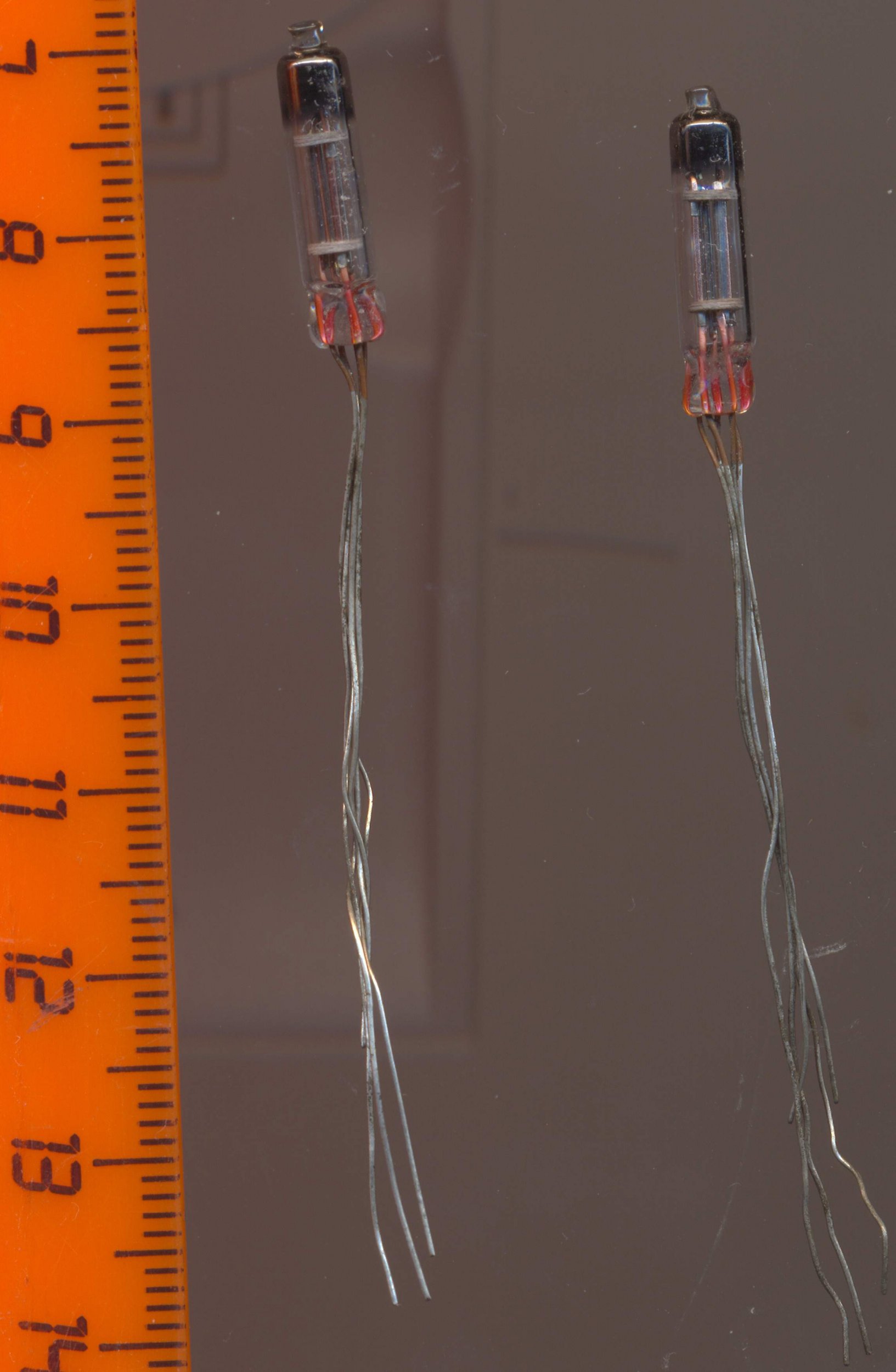

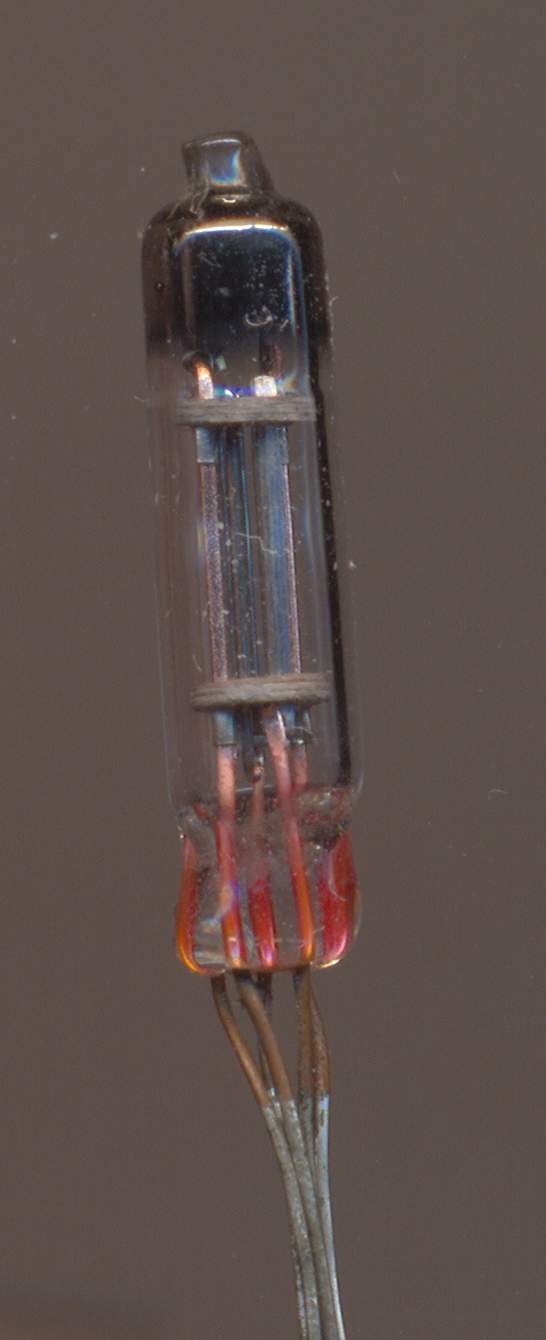

    вот такой вот образец микро ламп приехал ко мне с украины. продавец предполагает,что это 06С57А,но так как никто похоже их вживую не видел - это неизвестно доподлинно:)
    размеры лампы как у 1С38А,но выводы куда длиннее.
    и сразу видно,что она стержневая в отличие от той же 1С38А,которая с навитыми сетками...
    приглашаю всех,кто в теме к опознанию и высказыванию мыслей.


    Вложения:

    suslox, 9 янв 2012
    #3208
    St2Ra3nn8ik нравится это.
  9. ОхотниК

    ОхотниК Пользователь

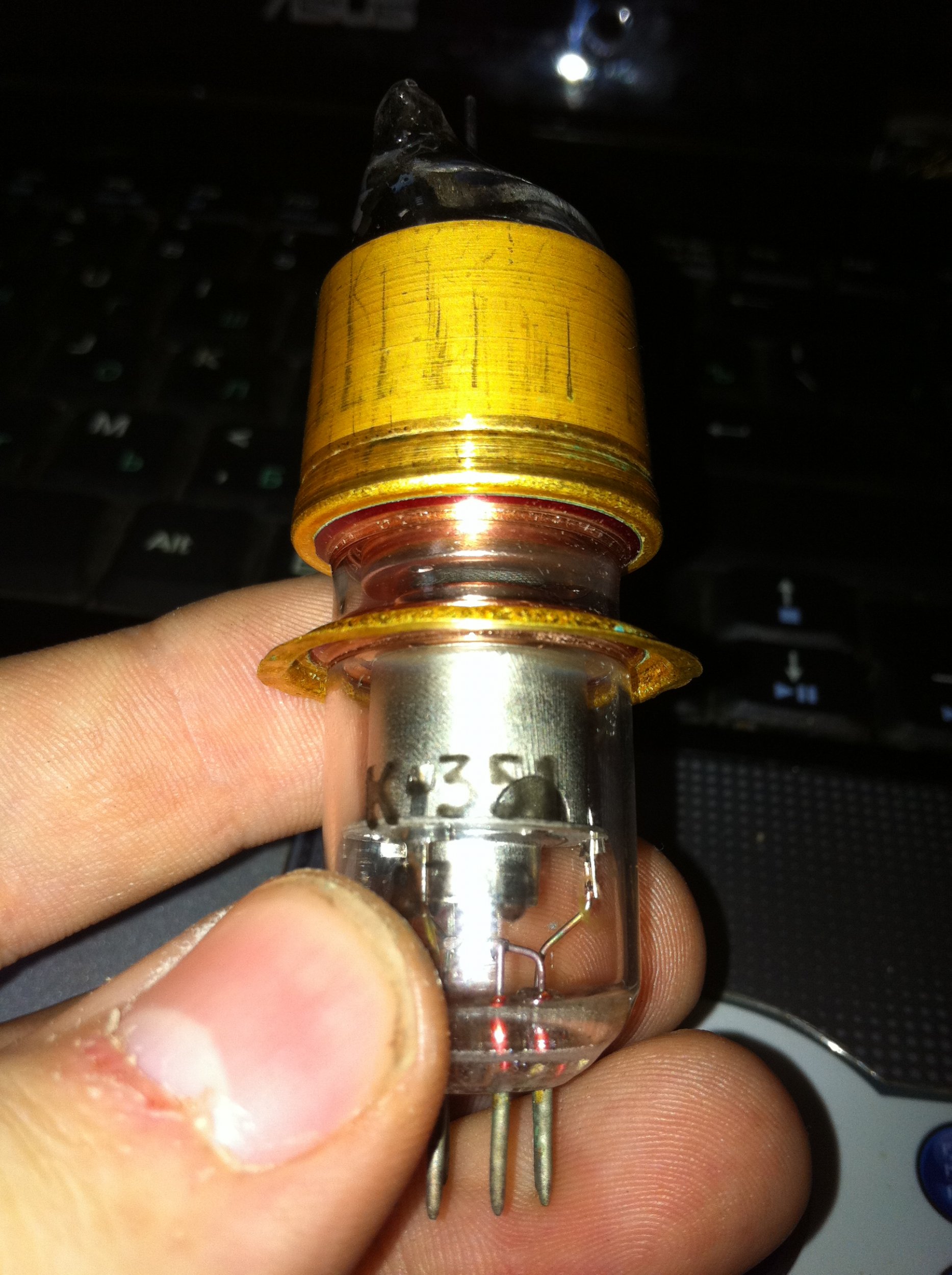

    Я хоть и не коллекционер, но иногда попадаются мне интересные ЭВП. Попался мне на днях клистрон К-351.

    ОхотниК, 9 янв 2012
    #3209
    St2Ra3nn8ik, silverray и OMEGATRON нравится это.
  10. Entladung

    Entladung Активный пользователь

    Вот о нём кое-что.


    Вложения:

    • К-351.djvu
      Размер файла:
      33,7 КБ
      Просмотров:
      237
    Entladung, 9 янв 2012
    #3210
  11. klapaucy

    klapaucy Пользователь

    А цоколевка у нее с 06С57А совпадает? 2 и 4 ноги - должны звониться между собой, это катод/накал

    klapaucy, 10 янв 2012
    #3211
  12. suslox

    suslox Пушистикс Staff Member

    Сильверрей его уже выкладывал, но я выложу снова - включенным;)

    ИЛМ1-108МВ производство НИИ Волга:) ВЛИ для применения в корабельных системах вооружения:)
    красавчик все-таки:rolleyes:

    спереди:
    [​IMG]

    сзади:
    [​IMG]

    включен:
    [​IMG]

    suslox, 10 янв 2012
    #3212
    St2Ra3nn8ik, OMEGATRON и klapaucy нравится это.
  13. klapaucy

    klapaucy Пользователь

    Да, мощщща...

    klapaucy, 10 янв 2012
    #3213
  14. suslox

    suslox Пушистикс Staff Member

    брошюра-каталог ЭОПов японской фирмы Hamamatsu.
    отличный документ про устройство, особенности, характеристики и тд современных импортных ЭОПов:)
    http://jp.hamamatsu.com/resources/products/etd/pdf/II_TII0004E02.pdf

    я хоть наконец понял,как питается эоп с мкп и какие у него особенности) тема!

    suslox, 11 янв 2012
    #3214
    St2Ra3nn8ik нравится это.
  15. OMEGATRON

    OMEGATRON Наполеон-истеричка

    OMEGATRON, 11 янв 2012
    #3215
  16. Entladung

    Entladung Активный пользователь

    PHOTOZELLE, правда, фотоэлемент. Да не с английского. На том же языке написана и фраза из сайта jogis-roehrenbude.de: "Leider besitze ich zu dieser Röhre kein Datenblatt"; не вдохновляющая...
    Сам же фотоэлемент, быстродействующий, примечателен и интересен.

    Entladung, 11 янв 2012
    #3216
  17. OMEGATRON

    OMEGATRON Наполеон-истеричка

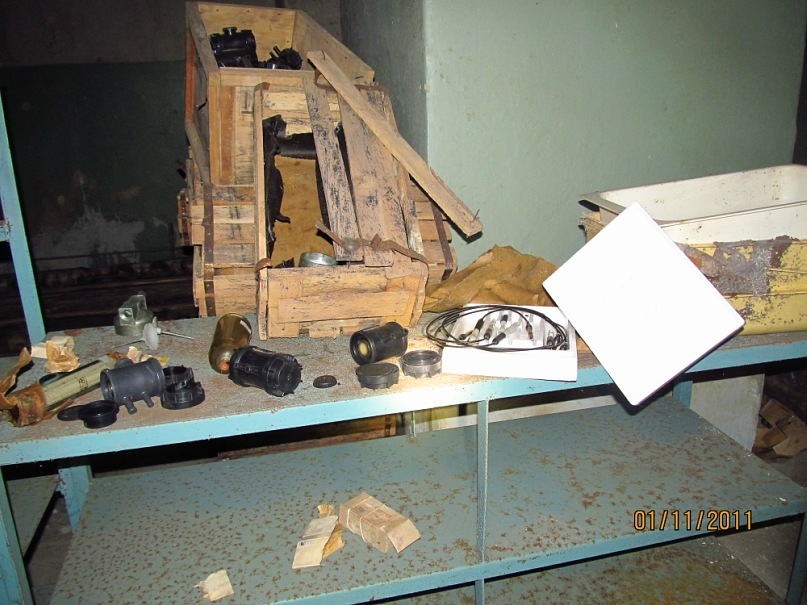

    Я их видил, и если хотите то я вам один отошлю)0

    вот когда принесут тогда я и посмотрю какого они поколения

    Эти ЭОПы явно не "нулевки и не "единички"__:?


    Вложения:

    • y_e0cee06b.jpg
      Размер файла:
      154,4 КБ
      Просмотров:
      787
    OMEGATRON, 11 янв 2012
    #3217
  18. ffilin

    ffilin Новичок

    Это диссектор (передающая трубка мгновенного действия) ЛИ-620-12 с фокусируще отклоняющей системой (ФОС), У меня ЛИ-620-11 (с размером вырезывающего отв =0,06мм у ЛИ-620-12 отв. 0,1мм) на ней можно делать класные аналоговые координаторы (слежение по угловым координатам). Собиральщик есть ещё такие?

    ffilin, 12 янв 2012
    #3218
  19. собиральщик

    собиральщик Пользователь

    больше нет-одна-увы-приобретена на радиобазаре чисто в коллекционных целях.

    собиральщик, 12 янв 2012
    #3219
  20. suslox

    suslox Пушистикс Staff Member

    некогда ранее я выкладывал хитрый индикатор типа ИЛТ1-5Л...
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-46#post-74903
    http://lasers.org.ru/forum/threads/интересные-и-необычные-ЭВП.1133/page-49#post-76181
    вот например где он стоял: как разделитель в часах:
    http://www.ebay.com/itm/GIANT-BIG-V...ultDomain_0&hash=item3a6e7de5f9#ht_1340wt_968
    http://www.ebay.com/itm/GIANT-BIG-V...ultDomain_0&hash=item3cc04893cd#ht_1356wt_968
    :)

    suslox, 12 янв 2012
    #3220
    OMEGATRON нравится это.
